ZT400 ™ 시리즈 빠른 참조 안내서
1
3
4
2
10
9
8
7
6
5
일상적으로 프린터를 작동시킬 때는 본 안내서에 따르십시오 . 자세한 내용은
안내서
를 참조하십시오 .
프린터 구성 요소
그림 1 은 프린터의 용지함 내부 구성 요소를 보여줍니다 . 실제 프린터는 프린터 모델
및 설치 옵션에 따라 약간 다를 수 있습니다 . 프린터 설치 절차를 진행하기 전에 이러한
부품을 눈여겨 보시길 바랍니다 .
그림 1 • 프린터 구성 요소
사용자
1
미디어 도어
2
©2015 ZIH Corp 및 /또는 그 제휴사 . 판권 본사 소유 . Zebra 및 양식화된 얼룩말 머리
는 전세계 여러 관할지역에 등록되어 있는 ZIH Corp. 상표입니다 . 기타 상표는 해당 소
유자의 재산입니다 .
인쇄헤드 압력 조정 토글
3
제어판
4
USB 호스트 포트
5
인쇄헤드 어셈블리
6
인쇄헤드 개방 레버
7
리본 테이크업 스핀들
8
리본 공급 스핀들
9
미디어 공급 행어
10
미디어 공급 가이드
P1060608-084
12/23/15
제어판
6
13
12
9
8
11
10
1 2 3 4 5
14 15 16
그림 2 • 제어판
7
1
상태 표시등 이 상태 표시등은 프린
터의 현재 상태를 보여
줍니다. 자세한 내용은
사용자 안내서
를 참조
하십시오 .
2
일시 중지 표시등
3
데이터 표시등
4
소모품 표시등
5
네트워크 표시등
6
디스플레이는 프린터의 작동 상태를 보여주고
사용자가 메뉴 시스템을 탐색할 수 있도록 합니
다 .
7
[ 오른쪽 선택 ] 버튼 이 버튼은 디스플레이
에서 바로 위에 표시된
명령을 실행합니다 .
8
[ 왼쪽 선택 ] 버튼
9
[ 위쪽 화살표 ] 버튼은 매개변수 값을 변경합니
다 . 일반적으로는 값을 증가시키거나 선택 사항
을 스크롤합니다 .
10
[ 확인 ] 버튼은 디스플레이에 표시된 사항을 선
택하거나 확인합니다 .
11
메뉴 시스템에서만 작동하는 [ 왼쪽 화살표 ] 버
튼을 누르면 왼쪽으로 이동합니다 .
12
메뉴 시스템에서만 작동하는 [ 오른쪽 화살표 ]
버튼을 누르면 오른쪽으로 이동합니다 .
13
[ 아래쪽 화살표 ] 버튼은 매개변수 값을 변경합
니다 . 일반적으로는 값을 감소시키거나 선택 사
항을 스크롤합니다 .
14
[ 일시 중지 ] 버튼을 누르면 프린터 작동이 시작
되거나 중지됩니다 .
15
[ 급지 ] 버튼을 누를 때마다 프린터가 빈 라벨을
한 개씩 급지합니다 .
16
프린터가 일시 중지될 때 [ 취소 ] 버튼을 누르면
라벨 포맷이 취소됩니다 .
• 한 번 누르면 다음 라벨 포맷이 취소됩니다 .
• 모든 라벨 포맷을 취소하려면 2 초간 눌러줍
니다 .
2
제어판
제어판 ( 그림 2) 은 프린터의 현재 상태를 나타내고 사용자가 프린터의 기본 작동을 제
어할 수 있도록 합니다 .
P1060608-084 12/23/15
프린터 사용 준비
프린터 구성 요소를 숙지한 후에 프린터 사용 준비를 합니다 .
주의 • 미디어 또는 리본을 장착하는 경우 , 인쇄헤드 또는 기타 프린터 부품에 닿을 수 있는
모든 장신구를 빼십시오 .
주의 • 인쇄 헤드 어셈블리를 만지기 전에 , 프린터 금속 부위에 손을 대거나 정전기 방지용
손목 띠와 매트를 사용하여 정전기를 방전하십시오 .
프린터를 설치하려면 다음 단계를 따르십시오 .
1. 다음 조건을 만족하는 프린터 설치 장소를 선택합니다 .
• 설치 표면은 단단해야 하며 프린터를 지탱할 수 있을 정도로 충분한 크기와 강
도를 지녀야 합니다 .
• 환기가 원활하고 프린터 구성 요소 및 커넥터에 접근할 수 있는 충분한 공간이
있어야 합니다 .
프린터 사용 준비
3
• 연결하기 쉽도록 프린터를 외부 전원에서 가까운 거리에 놓으십시오 .
• 프린터는 WLAN 무선 ( 해당되는 경우 ) 범위
이내 또는 데이터 소스 ( 일반적으
로 컴퓨터 ) 에 연결되는 다른 커넥터에 접속 가능한 범위 이내에 있어야 합니다
. 최대 케이블 길이 및 구성에 대한 자세한 내용은
2. 프린터의 포장을 풀고 점검하십시오 . 필요하면 배송시 파손을 보고하십시오 . 자세
한 내용은
3. 프린터를 적절한 장소에 놓습니다 .
4.
중요 • 컴퓨터에 프린터를 연결하기 전에 Zebra Setup Utilities 프로그램을 설치해야
사용자 안내서
를 참조하십시오 .
사용 설명서
를 참조하십시오 .
합니다 . Zebra Setup Utilities 프로그램을 사용하지 않고 프린터를 컴퓨터에 연결하
는 경우에는 컴퓨터에서 올바른 프린터 드라이버가 설치되지 않습니다 .
http://www.zebra.com/setup 에서 Zebra Se tup Utilities를 설치하십시오 . 이 프로그램
을 사용해서 컴퓨터에 프린터 드라이버를 설치하십시오 . 자세한 지침은
안내서
를 참조하십시오 .
사용자
12/23/15 P1060608-084
프린터 사용 준비
4
5. 하나 이상의 사용 가능한 연결 방법을 통해 프린터를 컴퓨터에 연결합니다 . 표준 연
결은 다음 그림과 같습니다 . 프린터에서 병렬 연결이나 ZebraNet
®
무선 연결도 사
용 가능합니다 .
내장 유선 이더넷 인쇄 서버
직렬 포트
USB 포트
6. 미디어 도어를 들어 올립니다 .
7. 리본 ( 열전사 모드를 사용하는 경우 ) 과 미디어를 프린터에 장착합니다 (9 페이지
미디어 및 리본 급지
의
참조 ).
P1060608-084 12/23/15
8. 미디어 도어를 닫습니다 .
115 VAC
230 VAC
프린터 사용 준비
5
9. A/C 전원 코드의 암단자를 프린터 뒷면의 A/C 전원 커넥터에 연결합니다 .
10. A/C 전원 코드의 수 커넥터를 해당 전원 콘센트에 꽂습니다 .
12/23/15 P1060608-084
프린터 사용 준비
그림 3 • 프린터 구성 라벨 샘플
그림 4 • 네트워크 구성 라벨 샘플
6
11. 미디어와 리본이 올바로 장착된 것을 확인하기 위해 프린터 구성 라벨을 인쇄합니
다 .
a. [취소 ] 버튼을 계속 누르고 있습니다 .
b. 프린터를 켭니다 (
I).
프린터가 시작되면서 자가 테스트를 수행합니다 . 자가 테스트의 결과는 표 1
에 있습니다 . 미디어와 리본이 올바로 장착되어 있는 경우 , 프린터는 프린터 구
성 라벨 ( 그림 3) 을 인쇄한 다음 , 네트워크 구성 라벨 ( 그림 4) 을 인쇄합니다 .
P1060608-084 12/23/15
프린터 사용 준비
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐
㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
12. 프린터와 컴퓨터 사이의 연결을 테스트하기 위해 , 라벨 디자인 패키지를 사용하여
샘플 라벨을 만들어서 프린터로 전송하십시오 . Zebra 는 ZebraDesigner Pro 를 사용
하도록 권장합니다 . http://www.zebra.com/software 에서 이 소프트웨어를 다운로드
하여 데모 (Demo) 모드에서 샘플 라벨을 인쇄할 수 있습니다 .
표 1 • 표시등으로 보여주는 프린터 상태
상태 표시등 녹색 점등(프린터 전원을 켜는 동안 다른 표
시등은
초간 황색 점등
)
2
프린터가 대기 상태입니다 .
일시중시 표시등 황색 점등
프린터가 일시 중지된 상태입니다 .
상태 표시등 적색 점등
소모품
표시등 적색 점등
미디어가 없습니다. 프린터를 점검해야 하며 사용자가
작동시키지 않으면 계속 진행할 수 없습니다 .
상태 표시등 적색 점등
소모품
표시등 적색 점멸
리본이 없습니다 . 프린터를 점검해야 하며 사용자가
작동시키지 않으면 계속 진행할 수 없습니다 .
7
상태 표시등 황색 점등
소모품
표시등 황색 점멸
프린터가 리본이 필요 없는 감열 모드에 있습니다 . 그
러나 , 리본이 프린터에 설치되어 있습니다 .
상태 표시등 적색 점등
일시중시
표시등 황색 점등
인쇄헤드가 열려 있습니다. 프린터를 점검해야 하며 사
용자가
작동시키지 않으면 계속 진행할 수 없습니다
상태 표시등 황색 점등
인쇄헤드가 과열되었습니다 .
주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있
습니다 . 인쇄헤드가 식을 때까지 기다립니다 .
상태 표시등 황색 점멸
표시등이 점멸되면 다음 중 하나의 경우에 해당됩니다
• 인쇄헤드가 적정 온도에 못미칩니다 .
• 전원 공급장치가 과열되었습니다 .
• 메인 로직 보드 (MLB) 가 과열 상태입니다 .
상태 표시등 적색 점등
일시
중지 표시등 적색 점등
데이터
표시등 적색 점등
교체한 인쇄헤드는 순정 Zebra ™ 인쇄헤드가 아닙니
다 . 순정 Zebra ™ 인쇄헤드를 설치하십시오 .
.
.
12/23/15 P1060608-084
프린터 사용 준비
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
ㇵ䈐 㢰㐐G㩅㫴 ⒤㢨䉤 ㋀⯜䖼 ≘䏬㠀䆠
8
ZebraNet 유선 이더넷
표 1 • 표시등으로 보여주는 프린터 상태 ( 계속 )
상태 표시등 적색 점멸
프린터가 인쇄헤드의 dpi 설정을 읽을 수 없습니다 .
네트워크 표시등 꺼짐
사용 가능한 이더넷 링크가 없습니다 .
네트워크 표시등 녹색 점등
100 Base 링크를 찾을 수 없습니다 .
네트워크 표시등 황색 점등
10 Base 링크를 찾을 수 없습니다 .
네트워크 표시등 적색 점등
이더넷 오류 상태가 있습니다 . 프린터가 네트워크에
연결되어 있지 않습니다 .
ZebraNet 무선
네트워크 표시등 꺼짐
전원을 켜는 동안 무선 네트워크를 찾을 수 없습니다 .
프린터가 네트워크 연결을 시도하고 있습니다 . 프린터
가 네트워크와 연결하는 동안 표시등은 적색으로 점멸
합니다 . 그 다음에 , 프린터가 네트워크에서 인증하는
동안 표시등은 황색으로 점멸합니다 .
네트워크 표시등 녹색 점등
무선 네트워크가 사용자의 네트워크와 연결되었고 ,
WLAN 신호가 강합니다 .
네트워크 표시등 녹색 점멸
WLAN - 무선 네트워크가 사용자의 네트워크와 연결
되었지만 , WLAN 신호가 약합니다 .
P1060608-084 12/23/15
네트워크 표시등 적색 점등
WLAN 오류 상태가 있습니다 . 프린터가 네트워크에
연결되어 있지 않습니다 .
미디어 및 리본 급지
본 장에 있는 지침을 따르셔서 티어오프 모드에서 리본 ( 사용하는 경우 ) 과 미디어를
장착하십시오 . 리본은 열전사 라벨에 사용됩니다 . 감열 라벨을 사용하는 경우 , 프린터
에 리본을 장착하지 마십시오 . 팬폴드 미디어를 장착하거나 다른 인쇄 모드에서 미디
어를 장착하는 방법에 대한 내용은 ,
주의 • 미디어 또는 리본을 장착하는 경우 , 인쇄헤드 또는 기타 프린터 부품에 닿을 수 있는
모든 장신구를 빼십시오 .
주 • 다음에 있는 그림 중 일부에서는 미디어 장착에 개입되는 구성 요소를 보다 잘 보
여줄 수 있도록 프린터에 리본 시스템이 없는 상태로 나타납니다 .
티어오프 모드에서 리본과 롤 미디어를 장착하려면 , 다음 단계를 따르십시오 .
미디어 장착
1.
주의 • 인쇄헤드가 뜨거워 심각한 화상을 입을 수 있습니다 . 인쇄헤드가 식을 때까지 기
다립니다 .
사용자 안내서
를 참조하십시오 .
미디어 및 리본 급지
9
인쇄헤드 열기 레버를 회전하여 인쇄헤드 어셈블리를 엽니다 .
12/23/15 P1060608-084
미디어 및 리본 급지
10

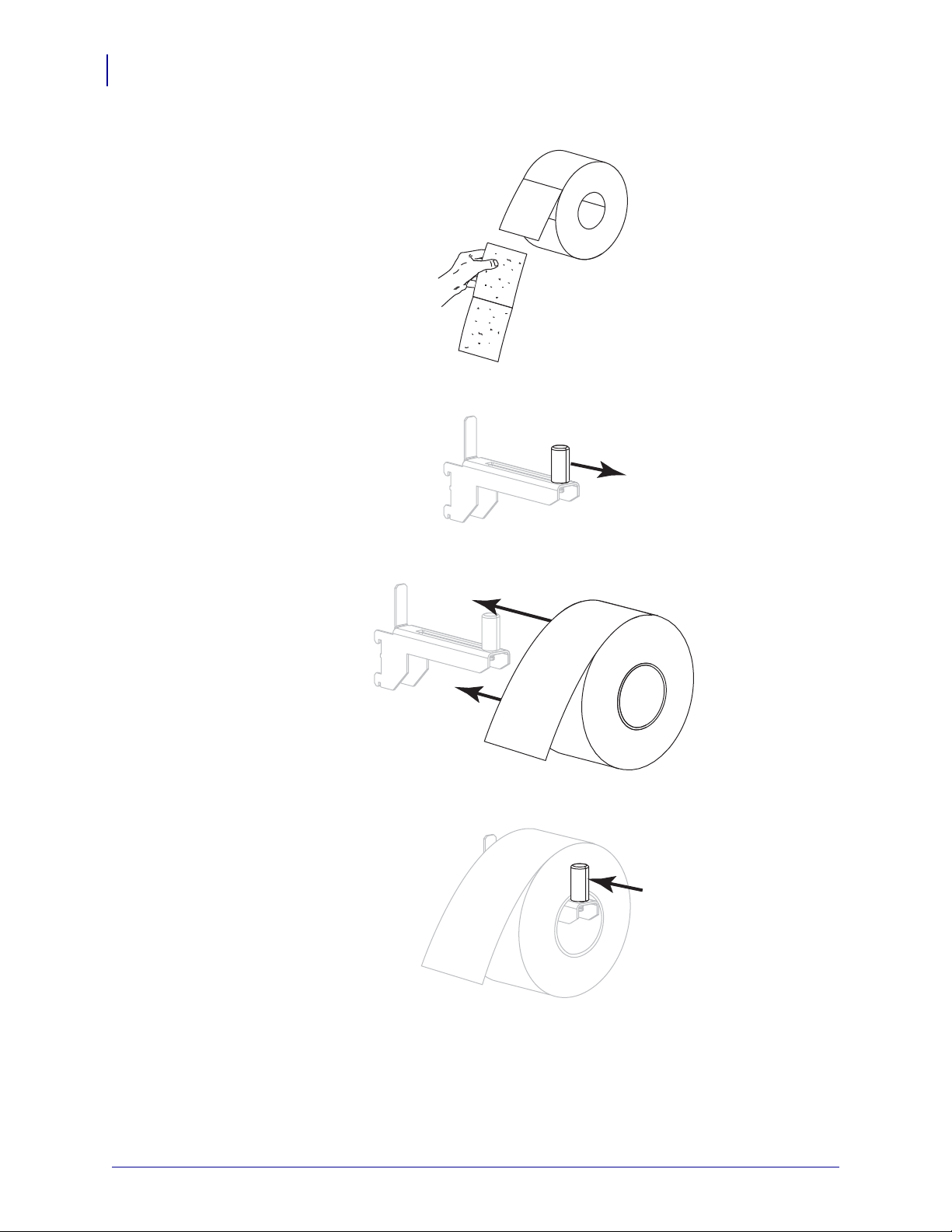

2. 오염되어 있거나 접착제 또는 테이프로 고정된 모든 태그 또는 라벨을 제거합니다 .
3. 미디어 공급 가이드를 최대한 멀리 밉니다 .
4. 미디어 공급 행어에 미디어 롤을 올려 놓습니다 . 롤을 최대한 뒤로 밀어 넣습니다 .
5. 미디어 공급 가이드가 롤 가장자리에 닿을 때까지 밀어 넣습니다 .
P1060608-084 12/23/15
6. 미디어 가이드를 끝까지 밉니다 .
1234
미디어 및 리본 급지
11
7. 미디어 행어 (1) 에서 , 미디어를 댄서 어셈블리 (2) 아래로 넣고 , 미디어 센서 (3) 를
통과시키고 , 그리고 인쇄헤드 어셈블리 (
4) 아래로 공급합니다 . 뒷벽 내부의 미디
어 센서에 닿을 때까지 미디어를 밀어 넣습니다 .
12/23/15 P1060608-084
미디어 및 리본 급지
12
8. 미디어 가이드가 미디어 가장자리에 살짝 닿을 때까지 밀어 넣습니다 .
9. 프린터에 어떤 종류의 미디어를 장착했습니까 ?
장착한 미디어 실행 방법
감열 미디어
열전사 미디어
10. 인쇄헤드 개방 레버를 아래 방향으로 돌려서 인쇄헤드가 제자리에 고정되도록 하
단계 10 을 계속 진행합니다 .
단계 12 을 계속 진행합니다 .
십시오 .
11. 필요한 경우에는 [ 일시 중지 ] 를 눌러 일시 중지 모드를 종료하고 인쇄를 가능하게
만듭니다 .
P1060608-084 12/23/15
미디어 및 리본 급지
리본 장착
중요 • 인쇄 헤드가 마모되지 않도록 미디어보다 넓은 리본을 사용하십시오 . 리본은
외부가 코팅되어 있어야 합니다 ( 자세한 내용은
12. 리본의 풀어진 끝이 그림과 같은 상태로 되도록 하면서 리본 롤을 리본 공급 스핀들
사용 설명서
를 참조하십시오 ).
에 장착합니다 . 롤을 최대한 뒤로 밀어 넣습니다 .
13
12/23/15 P1060608-084
미디어 및 리본 급지
14
13. 리본을 인쇄헤드 어셈블리 아래로 밀어 넣은 다음 , 리본 테이크업 스핀들 주위로 여
러 차례 감으십시오 .
P1060608-084 12/23/15
미디어 및 리본 급지
1
2
14. 인쇄 헤드 어셈블리 (1) 를 아래로 누른 다음 , 인쇄 헤드 열기 레버 (2) 가 제 위치에
서 잠길 때까지 돌립니다 .
15
15. 필요한 경우에는 [ 일시 중지 ] 를 눌러서 오류를 지우고 인쇄를 가능하게 만듭니다 .
12/23/15 P1060608-084
미디어 및 리본 급지
16
사용한 리본 제거
리본 롤을 바꿀 때마다 리본 테이크업 스핀들에서 사용한 리본을 제거하십시오 .
사용한 리본을 제거하려면 , 다음 단계를 따르십시오 .
1. 리본이 부족합니까 ?
리본 상태 작업
부족한 경우 다음 단계를 계속 진행합니다 .
부족하지 않은 경우 리본 테이크업 스핀들에서 리본을 자릅니다 .
주의 • 리본 테이크업 스핀들에서 리본을 직접 잘라내지 마
십시오 . 이렇게 하면 스핀들이 손상될 수 있습니다 .
2. 리본 테이크업 스핀들을 잡은 상태로 리본 해제 손잡이가 정지할 때까지 왼쪽으로
돌립니다 .
리본 해제 막대를 아래로 돌려 사용된 리본에 있는 스핀들의 손잡이를 느슨하게 합
니다 .
3. 사용된 리본을 밀어서 리본 테이크업 스핀들 밖으로 꺼내어 제거합니다 .
P1060608-084 12/23/15
