Zebra ZT220, ZT210 User Manual [de]

P1048261-033 Rev. A

Zebra® ZT210™/ZT220™/ZT230™

Benutzerhandbuch

Firmware des Druckers liegen bei ZIH Corp. und den Lizenzgebern von Zebra. Die unbefugte Vervielfältigung dieses Handbuchs bzw. der im Drucker enthaltenen Software und/od er Fi rmware wird sowohl straf- als auch zivilrechtlich verfolgt und kann entsprechend den im jeweiligen Land geltenden Gesetzen und Rechtsvorschriften mit schweren Geldstrafen und/oder Freiheitsstrafen geahndet werden. Urheberrechtsverletzungen werden zivilrechtlich verfolgt.

Dieses Produkt enthält möglicherweise ZPL Circuit, E3

und Monotype Imaging-Schriftarten. Software © ZIH Corp. Alle Rechte weltweit vorbehalten.

-, ZPL II®- und ZebraLink™-Programme, Element Energy Equalizer®

ZebraLink und alle Produktnamen und -nummern sind Marken, und Zebra, das Zebra-Logo, ZPL, ZPL II, Element Energy Equalizer Circuit und E

Alle übrigen Markennamen, Produktnamen oder Marken sind Eigentum der jeweiligen Markeninhaber. Zusätzliche Informationen zu Marken finden Sie auf der dem Produkt beigefügten CD unter „Marken“.

Circuit sind eingetragene Marken der ZIH Corp. Alle Rechte weltweit vorbehalten.

Urheberrechtshinweis Dieses Handbuch enthält urheberrechtlich geschützte Informationen von Zebra

Technologies Corporation und ihren Tochtergesellschaften („Zebra Technologies“). Es ist ausschließlich als Informationsquelle und zur Verwendung durch diejenigen vorgesehen, die das hierin beschriebene Gerät bedienen und warten. Diese urheberrechtlich geschützten Informationen dürfen nicht ohne ausdrückliche schriftliche Zustimmung von Zebra Technologies verwendet, reproduziert oder zu jedwedem Zweck an Dritte weitergegeben werden.

Produktverbesserungen Es gehört zur Strategie von Zebra Technologies, die eigenen Produkte ständig zu

verbessern. Alle technischen Daten und Modelle können ohne Vorankündigung geändert werden.

Haftungsausschluss Zebra Technologies trifft alle erforderlichen Maßnahmen, um zu gewährleisten, dass die

veröffentlichten technischen Spezifikationen und Handbücher korrekt sind. Dennoch können Fehler nicht völlig ausgeschlossen werden. Zebra Technologies behält sich daher das Recht vor, derartige Fehler zu korrigieren, und übernimmt keinerlei Haftung für eventuelle Folgeschäden.

Haftungsbeschränkung Keinesfalls können Zebra Technologies oder andere an der Entwicklung, Herstellung

und Lieferung des Produkts (einschließlich Hardware und Software) beteiligte Dritte für jedwede Schäden haftbar gemacht werden (einschließlich, aber nicht beschränkt auf Schäden aus Verlust geschäftlichen Gewinns, Arbeitsunterbrechung oder Verlust von Geschäftsinformationen), die in Zusammenhang mit dem Gebrauch, den Folgen des Gebrauchs oder mit Fehlern des Produkts entstehen, selbst dann nicht, wenn durch Zebra Technologies auf die Möglichkeit solcher Schäden hingewiesen wurde. In einigen Rechtssystemen ist das Einschränken bzw. Ausschließen der Haftung für zufällige Schäden oder Folgeschäden nicht erlaubt, sodass die obige Beschränkung bzw. der obige Ausschluss möglicherweise auf Sie nicht zutrifft.

Teilenummer: P1048261-033 Rev. A

Konformitätserklärung

Wir haben zur Kenntnis genommen, dass die Zebra-Drucker der

ZT210™, ZT220™ und ZT230™

hergestellt von:

Zebra Technologies Corporation

333 Corporate Woods Parkway

Vernon Hills, Illinois 60061-3109 USA

nachweislich den anwendbaren technischen FCC-Normen

für die private, berufliche, gewerbliche und industrielle Nutzung entsprechen,

sofern keine unautorisierten Änderungen an den Geräten vorgenommen

und die Geräte ordnungsgemäß gewartet und betrieben werden.

04.05.2012 P1048261-033

Konformitätserklärung

Konformitätsangaben

Erklärung zur Übereinstimmung mit den FCC-Vorschriften

Dieses Gerät entspricht den Vorschriften von Abschnitt 15 der FCC-Vorschriften. Zum Betreiben des Geräts müssen die folgenden beiden Bedingungen erfüllt sein:

1. Dieses Gerät darf keine elektrischen Störungen verursachen, und

2. das Gerät muss den Empfang elektrischer Störungen tolerieren, auch solcher Störungen,

die zu unerwünschtem Betriebsverhalten führen könn en.

Der Benutzer wird ausdrücklich darauf hingewiesen, dass jegliche Veränderungen oder Neuerungen, die ohne die ausdrückliche Genehmigung von Zebra Technologies v orgenommen werden, zum Erlöschen der Betriebserlaubnis führen können. Zur Gewährleistung der Einhaltung der FCC-Vorschriften muss dieser Drucker mit abgeschirmten Kommunikationskabeln betrieben werden.

Konformität für Kanada

This Class B digital apparatus complies with Canadian ICES-003. (Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Canadian Inte rference-Causing Equipment Regulations [ICES-003]).

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

P1048261-033 04.05.2012

Inhalt

Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Konformitätsangaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Informationen zu diesem Dokument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Zielgruppe des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Aufbau des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Kontaktinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Typografische Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1 • Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Druckerkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ZT230-Bedienfeldanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Navigieren durch Bildschirmansichten in der Anzeige . . . . . . . . . . . . . . . . . . . . . . . . 18

Menü EINSTELLUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Menü OPTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Menü NETZWERK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Menü SPRACHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Menü SENSOREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Menü ANSCHLÜSSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Medientypen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Farbbänder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Anwendung von Farbbändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Beschichtete Seite des Farbbands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

04.05.2012 P1048261-033

Inhalt

2 • Einrichten des Druckers und Druckerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 43

Handhabung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Auspacken und Prüfen des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Lagerung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Versand des s Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Wählen Sie den Aufstellungsort des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Auswählen einer Datenkommunikationsschnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Datenkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Anschließen des Druckers an das Stromnetz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Netzkabelspezifikationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Auswählen des Druckmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Einlegen des Farbbandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Einlegen von Medien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

3 • Druckerkonfiguration und -anpassung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Ändern von Druckereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Druckeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Kalibrierungs- und Diagnosetools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Netzwerkeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Spracheinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Sensoreinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Anschlusseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Kalibrierung der Farbband- und Mediensensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Druckanpassung des Druckkopfes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Anpassen der Bandspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Verbrauchtes Farbband entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

4 • Reguläre Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Reinigungsplan und -verfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Reinigung der Außenflächen, des Medienfachs und der Sensoren . . . . . . . . . . . . .113

Reinigen des Druckkopfes und der Auflagewalze . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Reinigen der Abzieheinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118

Reinigen des Schneidemoduls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

Auswechseln von Druckerkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Bestellen von Ersatzteilen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Recycling von Druckerkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Schmiermittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

P1048261-033 04.05.2012

5 • Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Prüfliste zur Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Bedeutung der Statusanzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Druckprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Farbbandprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Fehlermeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Kommunikationsprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Sonstige Druckerprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

Druckerdiagnosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

POST-Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Selbsttest mit CANCEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Selbsttest mit PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Selbsttest mit FEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

Selbsttest mit FEED und PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Selbsttest mit CANCEL und PAUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

Kommunikationsdiagnosetest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Sensorprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153

Inhalt

6 • Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

Allgemeine Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156

Druckdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Farbbanddaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

Mediendaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

04.05.2012 P1048261-033

Inhalt

Hinweise • _________________________________________________________________

__________________________________________________________________________

P1048261-033 04.05.2012

Informationen zu diesem

Dokument

Dieser Abschnitt enthält Kontaktadressen, Informationen zum Aufbau des Handbuchs sowie Verweise auf Zusatzdokumente.

Inhalt

Zielgruppe des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Aufbau des Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Kontaktinformationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Typografische Konventionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

04.05.2012 P1048261-033

Informationen zu diesem Dokument

Zielgruppe des Handbuchs

Die Zielgruppe dieses Benutzerhandbuchs sind Personen, die reguläre Wartungsarbeiten oder Upgrades am Drucker ausführen oder eventuell auftretende Probleme beheben müssen.

Aufbau des Handbuchs

Das Benutzerhandbuch ist in die folgenden Abschnitte gegli ed ert:

Abschnitt Beschreibung

Einführung auf Seite 13 In diesem Abschnitt finden Sie einen allgemeinen

Überblick über den Drucker und seine Komponenten.

Einrichten des Druckers und Druckerbetrieb auf Seite 43

Druckerkonfiguration und -a npassung

auf Seite 77

Reguläre Wartung auf Seite 111 In diesem Kapitel werden Verfahren zur

Fehlerbehebung auf Seite 127 Dieser Abschnitt beinhaltet Informationen zu

Technische Daten auf Seite 155 In diesem Abschnitt werden die allgemeinen

Glossar auf Seite 159 In dem Glossar finden Sie Definitionen zu

Dieses Kapitel bietet technische Unterstützung bei der ersten Inbetriebnahme und dem Betrieb des Druckers.

In diesem Kapitel finden Sie Informationen zur Konfiguration und Anpassung des Drucker.

routinemäßigen Reinigung und Wartung beschrieben.

Fehlern, die Sie möglicherweise beheben müssen. Es werden dazu verschiedene Diagnosetests beschrieben.

Spezifikationen des Druckers, Druckdaten, Farbbanddaten und Mediendaten aufgeführt.

allgemeinen Begriffen.

P1048261-033 04.05.2012

Kontaktinformationen

Technischer Support über das Internet steht Ihnen rund um die Uhr zur Verfügung, an 365 Tagen im Jahr.

Website: www.zebra.com Anforderung einer Liste der technischen Dokumente:

E-Mail-Adresse: emb@zebra.com Betreff: Emaillist

Wissensdatenbank für die Eigenrecherche: www.zebra.com/knowledgebase Onlineregistrierung von Supportvorgängen: www.zebra.com/techrequest

Informationen zu diesem Dokument

Kontaktinformationen

An welche Abteilung

möchten Sie sich wenden?

Regionale Hauptgeschäftsstelle

Technischer Support

Bei Fragen zum Betrieb der Geräte und Software von Zebra wenden Sie sich an den zuständigen V ertriebspartner. Wenn Sie zusätzliche Hilfe benötigen, nehmen Sie bitte mit uns Kontakt auf.

Halten Sie in jedem Fall die Modellund Seriennummer Ihres Geräts bereit.

Abteilung Reparaturservice

Rücksendung von Geräten zur Wartung und Reparatur

Abteilung Technische Schulungen

Für Zebra-Schulungskurse

Abteilung Anfragen

Produktdokumentationen und Vertriebs- und Händlerinformationen

Abteilung Kundendienst (USA)

Interne Vertriebsabteilung (Großbritannien)

Drucker, Ersatzteile, Druckmedien und Farbbänder können Sie über Ihren Fachhändler oder direkt bei uns bestellen.

Legende: T: Telefon

F: Fax E: E-Mail

Nord- und Südamerika

Zebra Technologies Corporation 475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA

T: +1 847 634 6700 Gebührenfreie Rufnummer +1 866 230 9494 F: +1 847 913 8766

T: +1 877 ASK ZEBRA (275 9327) F: +1 847 913 2578

Hardware: ts1@zebra.com Software: ts3@zebra.com

Kioskdrucker:

T: +1 866 322 5202 E: kiosksupport@zebra.com

T: +1 877 ASK ZEBRA (275 9327) F: +1 847 821 1797

E: repair@zebra.com Gehen Sie zur Anforderung einer

Reparatur in den USA auf

www.zebra.com/repair.

T: +1 847 793 6868 T: +1 847 793 6864 F: +1 847 913 2578

E: ttamerica@zebra.com

T: +1 877 ASK ZEBRA (275 9327) E: inquiry4@zebra.com

T: +1 877 ASK ZEBRA (275 9327) E: clientcare@zebra.com

Europa, Naher Osten

und Afrika

Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire, SL8 5XF Großbritannien

T: +44 (0) 1628 556000 F: +44 (0) 1628 556001

T: +44 (0) 1628 556039 F: +44 (0) 1628 556003

E: Tseurope@zebra.com

T: +44 (0) 1772 693069 F: +44 (0) 1772 693046

Neue Anforderungen:

ukrma@zebra.com

Statusaktualisierungen:

repairupdate@zebra.com

T: +44 (0) 1628 556000 F: +44 (0) 1628 556001

E: Eurtraining@zebra.com

T: +44 (0) 1628 556037 F: +44 (0) 1628 556005

E: mseurope@zebra.com

T: +44 (0) 1628 556032 F: +44 (0) 1628 556001

E: cseurope@zebra.com

Asiatisch-pazifischer Raum

und Indien

Zebra Technologies Asia Pacific Pte. Ltd. 120 Robinson Road #06-01 Parakou Building Singapur 068913

T: + 65 6858 0722 F: +65 6885 0838

T: +65 6858 0722 F: +65 6885 0838

E: China: tschina@zebra.com

Alle anderen Regionen:

tsasiapacific@zebra.com

T: +65 6858 0722 F: +65 6885 0838

E: China: tschina@zebra.com

Alle anderen Regionen:

tsasiapacific@zebra.com

T: + 65 6858 0722 F: +65 6885 0838

E: China: tschina@zebra.com

Alle anderen Regionen:

tsasiapacific@zebra.com

E: China: GCmarketing@zebra.com

Alle anderen Regionen:

AP ACChannelmarketing@zebra. com

T: +65 6858 0722 F: +65 6885 0836

E: China: order-csr@zebra.com

Alle anderen Regionen:

csasiapacific@zebra.com

04.05.2012 P1048261-033

Informationen zu diesem Dokument

Typografische Konventionen

Die Tabelle 1 enthält Angaben zur Darstellung und Hervorhebung bestimmter Informationen in diesem Dokument.

Tabelle 1 • Typografische Konventionen

Unterschiedliche Farben

Wenn Sie die Onlineversion dieses Handbuchs lesen, klicken Sie auf den blauen Text, der für Querverweise oder Hyperlinks verwendet wird, um direkt zu den gewünschten Abschnitten im Handbuch oder zu Websites im Internet zu gelangen.

Beispiele für die LCD-Anzeige

Text, der auf der LCD-Anzeige des Druckers erscheint, wird in der Schriftart Arial dargestellt.

Beispiele für Befehlszeileneingaben, Dateinamen und Verzeichnisse

Alle Beispiele für Befehlszeileneingaben, Dateinamen und Verzeichnisse werden in der Schriftart Courier New dargestellt. Beispiel:

Geben Sie aufzurufen.

Öffnen Sie die Datei

ZTools ein, um nach der Installation die Skripte im Verzeichnis bin

Zebra<Versionsnummer>.tar im Verzeichnis /root.

Symbole und Warnhinweise

Die folgenden Symbole und Warnhinweise werden verwendet, um auf bestimmte Textbereiche gesondert hinzuweisen.

Achtung • Warnung vor elektrostatischen Entladungen.

Achtung • Warnung vor der Gefahr eines Stromschlags.

Achtung • Warnung, dass hohe Temperaturen zu Verbrennungen führen können.

Achtung • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang zu Verletzungen führen

kann.

(Kein Symbol)

Achtung • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang zu Beschädigungen der

Hardware führen kann

Wichtiger Hinweis • Hinweis auf Informationen, die zum Ausführen eines beschriebenen

Schrittes wichtig sind.

Hinweis • Informationen, die wichtige Aspekte im Haupttext unterstreichen oder zusätzlich

erläutern.

Beispiel • Ein Beispiel oder Szenario zur Veranschaulichung der Erklärungen in einem

Abschnitt.

P1048261-033 04.05.2012

Einführung

In diesem Abschnitt finden Sie einen allgemeinen Überblick über den Drucker und seine Komponenten.

Inhalt

Druckerkomponenten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ZT230-Bedienfeldanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Navigieren durch Bildschirmansichten in der Anzeige. . . . . . . . . . . . . . . . . . . . . . . . . 18

Menü EINSTELLUNGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Menü OPTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Menü NETZWERK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Menü SPRACHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Menü SENSOREN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Menü ANSCHLÜSSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Medientypen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Farbbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Anwendung von Farbbändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Beschichtete Seite des Farbbands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

04.05.2012 P1048261-033

Einführung

ZT230

ZT210 ZT220

Druckerkomponenten

Hinweis • Die Komponenten im Drucker sind farblich gekennzeichnet.

• Die Punkte, die Sie berühren müssen, sind im Drucker goldfarben gekennzeichnt

und in den Abbildungen dieses Handbuchs ebenfalls goldfarben hervorgehoben.

• Die Komponenten, die zum Farbbandsystem gehören, bestehen aus schwarzem

Kunststoff, und die Komponenten des Mediensystems aus grauem Kunststoff. Diese und andere Komponenten sind in den Abbil du ngen dieses Handbuchs bei Bedarf

hellblau gekennzeichnet.

In Abbildung 1 sind die Komponenten innerhalb des Medienfachs Ihres Druckers dargestellt. Ihr Drucker sieht abhängig vom Druckermodell und den eingebauten Komponenten möglicherweise etwas anders aus. Zu den gekennzeichneten Komponenten gibt es Anleitungen im gesamten Handbuch.

Abbildung 1 • Druckerkomponenten

Bedienfeld

Medienklappe

Farbband-Aufwickelspule*

Farbband-Vorratsspule*

Halterung für die Medienzufuhr

* Diese Komponente erscheint nur bei Druckern, bei denen die Option zum Thermotransferdruck installiert

ist.

P1048261-033 04.05.2012

Führung für die Medienzufuhr

Medien-Tänzereinheit

Hebel zum Öffnen des Druckkopfes

Druckmechanismus

Auflagewalze

Bedienfeld

1 2 3 4 5

14 15 16

Abbildung 2 • ZT230-Bedienfeld

STATUS-Leuchte Diese Hinweisleuchten

zeigen den aktuellen Status des Druckers an. Weitere Informationen finden Sie unter

Tabelle 14 auf Seite 129.

PAUSE-Leuchte

DATEN-Leuchte

VORRAT-Leuchte

NETZWERKLeuchte

Das Display zeigt den aktuellen Status des Druckers an. Der Benutzer kann im Menüsystem navigieren.

RECHTE-AUSWAHLTaste

Mit diesen T asten werden die Befehle ausgeführt, die direkt darüber in der Anzeige angezeigt werden.

LINKE-AUSWAHLTaste

Mit der PFEIL-NACH-OBEN-Taste werden die Parameterwerte geändert. Im Allgemeinen wird diese Taste dazu verwendet, einen Wert zu erhöhen oder durch die Auswahl zu blättern.

Über die OK-Taste wählen Sie aus oder bestätigen Sie, welche Informationen auf dem Display angezeigt werden sollen.

Mit der PFEIL-NACH-LINKS-Taste, die nur im Menüsystem aktiv ist, navigieren Sie nach links.

Mit der PFEIL-NACH-RECHTS-Taste, die nur im Menüsystem aktiv ist, navigieren Sie nach rechts.

Mit der PFEIL-NACH-UNTEN-Taste werden die Parameterwerte geändert. Im Allgemeinen wird diese Taste dazu verwendet, einen Wert zu verringern oder durch die Auswahl zu blättern.

Durch Drücken der PAUSE-Taste wird der Druckerbetrieb gestartet bzw. gestoppt.

Bei jedem Drücken der V ORSCHUB-Taste zieht der Drucker jeweils ein leeres Etikett ein.

Die ABBRECHEN-Taste bricht Etikettenformate ab, wenn der Drucker angehalten wird.

• Drücken Sie die Taste einmal, um das nächste

Etikettenformat abzubrechen.

• W enn Sie die T aste für 2 Sekunden lang gedrückt

halten, werden alle Etikettenformate abgebrochen.

Das Bedienfeld zeigt den Betriebsstatus des Druckers an und ermöglicht die Steuerung der grundlegenden Druckerfunktionen.

Einführung

Bedienfeld

04.05.2012 P1048261-033

6 7 8

1 2 3 4 5

Abbildung 3 • ZT220-Bedienfeld

STATUS-Leuchte Diese Hinweisleuchten

zeigen den aktuellen Status des Druckers an. Weitere Informationen finden Sie unter

Tabelle 14 auf Seite 129.

PAUSE-Leuchte

DATEN-Leuchte

VORRAT-Leuchte

NETZWERKLeuchte

Durch Drücken der PAUSE-Taste wird der Druckerbetrieb gestartet bzw. gestoppt.

Bei jedem Drücken der VORSCHUB-Taste zieht der Drucker jeweils ein leeres Etikett ein.

Die ABBRECHEN-Taste bricht Etikettenformate ab, wenn der Drucker angehalten wird.

• Drücken Sie die Taste einmal, um das nächste

Etikettenformat abzubrechen.

• Wenn Sie die Taste für 2 Sekunden lang gedrückt

halten, werden alle Etikettenformate abgebrochen.

6 7 8

1 2 3 4 5

Abbildung 4 • ZT210-Bedienfeld

STATUS-Leuchte Diese Hinweisleuchten

zeigen den aktuellen Status des Druckers an. Weitere Informationen finden Sie unter

Tabelle 14 auf Seite 129.

PAUSE-Leuchte

DATEN-Leuchte

VORRAT-Leuchte

NETZWERKLeuchte

Durch Drücken der PAUSE-Taste wird der Druckerbetrieb gestartet bzw. gestoppt.

Bei jedem Drücken der VORSCHUB-Taste zieht der Drucker jeweils ein leeres Etikett ein.

Die Taste ABBRECHEN-Taste bricht Etikettenformate ab, wenn der Drucker angehalten wird.

• Drücken Sie die Taste einmal, um das nächste

Etikettenformat abzubrechen.

• Wenn Sie die Taste für 2 Sekunden lang gedrückt

halten, werden alle Etikettenformate abgebrochen.

Einführung

Bedienfeld

P1048261-033 04.05.2012

ZT230-Bedienfeldanzeige

DRUCKER BEREIT

V72.18.1Z

STARTMENÜ

EINSTELLUNGEN

Zum Bedienfeld des ZT230 gehört eine Anzeige, über die Sie den Status des Druckers anzeigen lassen oder die Betriebsparameter ändern können. In diesem Abschnitt erfahren Sie, wie Sie durch das Menüsystem des Druckers navigieren und Werte für Menüelemente ändern können.

Nachdem der Drucker den Einschaltvorgang abgeschlossen hat, springt er zur LEERLAUFANZEIGE (Abbildung 5). Ist ein Printserver installiert, zeigt der Drucker die Informationen auf der Anzeige und die IP-Adresse des Druckers abwechselnd an.

Abbildung 5 • Leerlaufanzeige

Einführung

ZT230-Bedienfeldanzeige

Aktueller Status des Druckers

Einstellbare Informationen über Leerlaufanzeige auf Seite 85

Tastenkombinatio n für das Startmenü

Die Betriebsparameter des Druckers sind nach sechs Benutzermenüs sortiert, auf die Sie über das Startmenü des Druckers zugreifen können (Abbildung 6). Nähere Informationen zum Ändern der Druckereinstellungen finden Sie unter Ändern von Druckereinstellungen

auf Seite 78.

Abbildung 6 • Startmenü

Weitere Informationen finden Sie unter Menü EINSTELLUNGEN

auf Seite 20.

Weitere Informationen finden Sie unter Menü OPTIONEN

auf Seite 24.

Weitere Informationen finden Sie unter Menü NETZWERK

auf Seite 28.

Weitere Informationen finden Sie unter Menü SPRACHE

auf Seite 32.

Weitere Informationen finden Sie unter Menü SENSOREN

auf Seite 34.

Weitere Informationen finden Sie unter Menü ANSCHLÜSSE

auf Seite 36.

Verlassen Sie das Startmenü, und kehren Sie zur Leerlaufanzei ge zurück (Abbildung 5).

04.05.2012 P1048261-033

Einführung

STARTMENÜ

XXXXXXX

EINSTELLUNGEN

Menüsymbol EINSTELLUNGEN

Hervorgehobenes Menüsymbol EINSTELLUNGEN

ZT230-Bedienfeldanzeige

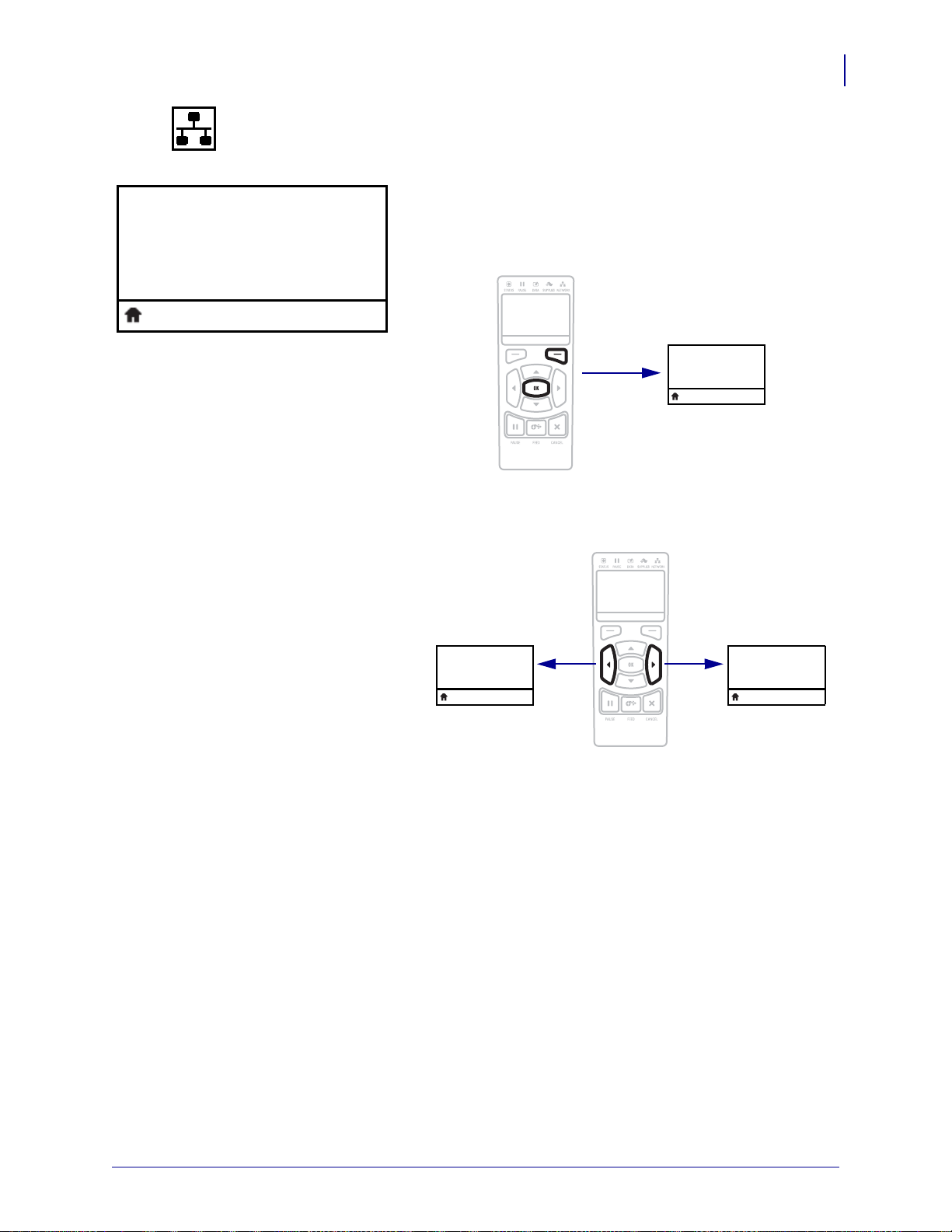

Navigieren durch Bildschirmansichten in der Anzeige

Leerlaufanzeige

Tabelle 2 zeigt die verfügbaren Optionen für das Navigieren durch Bildschirmansichte n in der

Bedienfeldanzeige an.

Tabelle 2 • Navigation

Drücken Sie die linke Auswahltaste (Abbildung 5 auf Seite 17) in der Leerlaufanzeige, um zum Startmenü des Druckers zu gelangen (Abbildung 6 auf Seite 17).

Startmenü

Drücken Sie auf eine beliebige PFEILTASTE, um zwischen den Symbolen im Startmenü hin- und herzuspringen.

Wurde ein Symbol ausgewählt, wird dessen Farbe zum Hervorheben umgekehrt.

Um das hervorgehobene Menüsymbol auszuwählen und auf das Menü zuzugreifen, drücken Sie OK.

Drücken Sie die linke Auswahltaste, um das Startmenü zu verlassen und zur Leerlaufanzeige zurückzukehren. Der Drucker kehrt automatisch bei 15 Sekunden Inaktivität im Startmenü zur Leerlaufanzeige zurück.

P1048261-033 04.05.2012

Benutzermenüs

XXXXXXX

▼ XXXXXXX ▲

XXX

Tabelle 2 • Navigation (Forts.)

Einführung

ZT230-Bedienfeldanzeige

Drücken Sie die linke Auswahltaste, um in das Startmenü zurückzukehren. Der Drucker kehrt automatisch bei 15 Sekunden Inaktivität im Benutzermenü zum Startmenü zurück.

Drücken Sie die Pfeil-nach-links- oder die Pfeil- nach-rechts-Taste, um einen Bildlauf durch die Elemente in einem Benutzermenü durchzuführen.

▲ zeigen an, dass ein Wert verändert werden

▼und kann. Vorgenommene Änderungen werden sofort gespeichert.

Drücken Sie die Pfeil-nach-oben- oder die Pfeil- nach-unten-Taste, um einen Bildlauf durch die möglichen Werte durchzuführen.

Ein Wort in der unteren rechten Ecke der Anzeige zeigt einen verfügbaren Vorgang an.

Drücken Sie OK oder die rechte Auswahltaste, um den angezeigten Vorgang auszuführen.

04.05.2012 P1048261-033

Einführung

▼

SCHWÄRZUNG

▲

▼

DRUCKGESCHWIND.

4,0

▲

▼

MEDIENTYP

LÜCKE/AUSSPARUNG

▲

▼

DRUCKMETHODE THERMO-TRANS:

▲

ZT230-Bedienfeldanzeige

Menü EINSTELLUNGEN

Die Elemente in diesem Menü werden in der Reihenfolge angezeigt, in der sie erscheinen, wenn Sie die Pfeil-nach-rechts-Taste drücken. Weitere Informationen zu diesen Einstellungen finden Sie unter Druckeinstellungen auf Seite 79.

Anpassen der Druckschwärzung

Legen Sie für die Schwärzung die niedrigste Einstellung fest, mit der ein gutes Drucker-gebnis erzielt werden kann. Wenn der Schwärzungsgrad zu hoch gesetzt ist, wird das Druckbild des Etiketts möglicherweise unscharf, die Strichcodes können unter Umständen nicht richtig eingelesen werden, das Farbband kann durchschmoren oder der Druckkopf vorzeitig verschleißen.

Weitere Informationen finden Sie unter Druckschwärzung

auf Seite 79.

Wählen Sie die Druckgeschwindigkeit aus.

Hiermit wählen Sie die Geschwindigkeit beim Etikettendruck aus (Angabe in Zoll pro Sekunde). Bei geringerer Druckgeschwindigkeit wird in der Regel eine bessere Druckqualität erzielt.

Weitere Informationen finden Sie unter Druckgeschwindigkeit

auf Seite 79.

Festlegen des Medientyps

Wählen Sie den Medientyp aus, den Sie verwenden. Weitere Informationen finden Sie unter Medientyp auf Seite 80.

Wählen Sie die Druckgeschwindigkeit aus.

Legen Sie fest, ob für den Drucker der direkte Thermomodus (kein Farbband) oder der Thermotransfermodus (Verwendung von Medien für den Thermotransferdruck und Farbband) ausg ewählt werden soll.

P1048261-033 04.05.2012

Weitere Informationen finden Sie unter Druckmethode

auf Seite 80.

Einführung

▼

ABRISSKANTE

▲

▼

DRUCKBREITE

0000

▲

▼

DRUCKMODUS ABRISSKANTE

▲

▼

LI. POSITION

0000

▲

ZT230-Bedienfeldanzeige

Menü EINSTELLUNGEN (Forts.)

Anpassen der Abrissposition

Legt bei Bedarf die Position der Medien auf der Abrissleiste nach dem Drucken fest.

Weitere Informationen finden Sie unter Abrissposition

auf Seite 81.

Anpassen der Druckbreite

Legen Sie die Breite für die verwendeten Etiketten fest. Als Standardwert ist die maximale Breite des Druckers auf der Grundlage des dpi-Werts für den Druckkopf festgelegt.

Weitere Informationen finden Sie unter Druckbreite auf Seite 81.

Wählen Sie den Druckmodus aus.

Wählen Sie einen Druckmodus aus, der mit den Optionen Ihres Druckers kompatibel ist.

Weitere Informationen finden Sie unter Druckmodus auf Seite 82.

Linke Etikettenposition anpassen

Passen Sie die Druckposition bei Bedarf auf dem Etikett horizontal an. Durch positive Zahlenwerte wird der linke Bildrand um die ausgewählte Punktezahl zur Etikettenmitte hin verschoben, bei einem negativen Wert wird der linke Bildrand zum linken Etikettenrand hin verschoben.

Weitere Informationen finden Sie unter Linke Etikettenposition

auf Seite 82.

04.05.2012 P1048261-033

Einführung

▼

NEUDRUCKMODUS

AUS

▲

▼

MAX. ETIKETTENLÄNGE

▲

▼

SPRACHE

ENGLISCH

▲

ZT230-Bedienfeldanzeige

Menü EINSTELLUNGEN (Forts.)

Festlegen des Neudruckmodus

Wenn der Neudruckmodus aktiviert ist, kö nnen Sie das zuletzt gedruckte Etikett entweder durch bestimmte Befehle oder durch Drücken der linken Pfeiltaste erneut drucken.

Weitere Informationen finden Sie unter Neudruckmodus

auf Seite 82.

Festlegen der maximalen Etikettenlänge

Legen Sie als maximale Etikettenlänge stets einen Wert fest, der mindestens 25,4 mm (1 Zoll) größer als die tatsächliche Etikettenlänge plus Etikettenzwischenraum ist. Wenn der festgelegte W ert kleiner als die Etikettenlänge ist, geht der Drucker davon aus, dass ein Endlosmedium eingelegt wurde. In diesem Fall kann der Drucker den Kalibrierungsvorgang nicht ausführen.

Weitere Informationen finden Sie unter Maximale Etikettenlänge

auf Seite 83.

Auswählen der Anzeigesprache

Bei Bedarf können Sie die vom Drucker angezeigte Sprache ändern. Weitere Informationen finden Sie unter Sprache

auf Seite 93.

Hinweis • Die Optionen für diesen Parameter werden in

der Landessprache angezeigt, sodass Sie Ihre Sprache leichter wiederfinden.

P1048261-033 04.05.2012

Menü EINSTELLUNGEN (Forts.)

MENÜ OPTIONEN

START

DRUCKERINFORMATIONEN EINSTELLUNGEN

STARTEN

▼

SPRACHE

ENGLISCH

▲ ▼

SCHWÄRZUNG

▲

STARTEN

START

Tastenkombination für das Menü Optionen

• Um zum nächsten Benutzermenü zu gelangen, drücken Sie OK

oder drücken Sie die rechte Auswahltaste, um auszuwählen.

• Drücken Sie die Pfeil-nach-links- oder die Pfeil-nach-rechts-

Taste, um die Navigation im selben Benutzermenü

fortzusetzen.

Einführung

ZT230-Bedienfeldanzeige

START

04.05.2012 P1048261-033

Einführung

▼

DRUCKER-

INFORMATIONEN

EINSTELLUNGEN

▲

PRINT (Drucken)

▼

LCD-KONTRAST

▲

▼

LEERLAUFANZEIGE

FW-VERSION

▲

▼

BEIM EINSCHALTEN

EINMESSEN

▲

ZT230-Bedienfeldanzeige

Menü OPTIONEN

Auflistung der Druckerinformationen*

Ein Druckerkonfigurationsetikett wird gedruckt. Weitere Informationen finden Sie unter Druckerinformationen

auf Seite 84.

* Durch den Bildlauf stehen weitere Optionen zur Verfügung.

Festlegen des Kontrasts der Anzeige

Ändern Sie den Kontrast der Anzeige des Druckers. Weitere Informationen finden Sie unter LCD-Kontrast

auf Seite 85.

Auswählen der Leerlaufanzeige

Wählen Sie aus, welche Informationen auf der Anzeige des Druckers angezeigt werden sollen, wenn sich der Drucker im Leerlauf befindet.

Weitere Informationen finden Sie unter Leerlaufanzeige

auf Seite 85.

Festlegen des Einschaltvorgangs

Legen Sie fest, welche Vorgänge der Drucker während des Einschaltens ausführen soll.

Weitere Informationen finden Sie unter Einschaltvorgang

auf Seite 85.

P1048261-033 04.05.2012

Einführung

▼

DRUCKKOPF ZU

EINMESSEN

▲

▼

STANDARDS LADEN

WERKSEITIGE

INSTALLATION

▲

LADEN

MEDIEN/FARBBAND-

KAL.

STARTEN

▼

DIAGNOSEMODUS

DEAKTIVIERT

▲

ZT230-Bedienfeldanzeige

Menü OPTIONEN (Forts.)

Festlegen des Druckkopf-Vorgangs

Legen Sie fest, welche Vorgänge der Drucker während des Schließens des Druckkopfs ausführen soll.

Weitere Informationen finden Sie unter Druckkopf-Vorgang

auf Seite 86.

Laden der Werkeinstellungen des Druckers*

Mit diesem Menüelement setzen Sie alle Einstellungen, mit Ausnahme der Netzwerkeinstellungen, auf die werkseitig festgelegten Standardeinstellungen zurück. Verfahren Sie sorgfältig beim Laden der Standardeinstellungen, da Sie alle manuell geänderten Einstellungen neu laden müssen.

Weitere Informationen finden Sie unter Standards laden

auf Seite 87.

* Durch den Bildlauf stehen weitere Optionen zur Verfügung.

Kalibrieren der Medien- und Farbbandsensoren

Verwenden Sie zur Anpassung der Empfindlichkeit der Medienund Farbbandsensoren dieses Menüelement.

Weitere Informationen finden Sie unter Kalibrieren des Medien-

und Farbbandsensors auf Seite 88. Hinweise zur Durchführung

der Kalibrierung finden Sie unter Kalib rierung der Farbba nd- und

Mediensensoren auf Seite 99.

Aktivieren des Kommunikationsdiagnosemodus

Mit diesem Diagnosewerkzeug gibt der Drucker Hexadezimalwerte für alle vom Drucker empfangenen Daten aus.

Weitere Informationen finden Sie unter

Kommunikationsdiagnosemodus auf Seite 88.

04.05.2012 P1048261-033

Einführung

ZBI AKTIVIERT?

NEIN

▼

AUSFÜHREN EINES ZBI-

PROGRAMMS

(*KEINE*)

▲

AUSF.

▼

ANHALTEN EINES ZBI-

PROGRAMMS

(*KEINE*)

▲

ANHALTEN

ZT230-Bedienfeldanzeige

Menü OPTIONEN (Forts.)

Ist ZBI aktiviert?

Dieses Menüelement zeigt an, ob die Zebra Basic Interpreter (ZBI 2.0™)-Option auf Ihrem Drucker aktiviert ist. Wenn Sie diese Opion kaufen möchten, wenden Sie sich für weitere Informationen bitte an Ihren Zebra-Händler.

Weitere Informationen finden Sie unter ZBI aktivieren

auf Seite 89.

Ausführen eines ZBI-Programms*

Sind ZBI-Programme auf Ihrem Drucker vorhanden, werden diese aufgelistet. Sind keine Programme vorhanden, wird KEINE angezeigt.

Möchten Sie ein ZBI-Programm ausführen, das Sie auf Ihren Drucker heruntergeladen haben, wählen Sie es aus diesem Menü aus und drücken Sie dann die rechte Auswahltaste, um

AUSF.

auszuwählen. Ist kein Programm vorhanden, führt die Option

AUSF. keinen Vorgang aus.

Weitere Informationen finden Sie unter Ausführen eines ZBI-

Programms auf Seite 89.

* Dieses Menüelement erscheint nur, wenn ZBI auf Ihrem Drucker

aktiviert ist und kein ZBI-Programm ausgeführt wird.

Anhalten eines ZBI-Programms*

Wird ein ZBI-Programm ausgeführt, listet der Drucker dieses auf. W enn Sie das Programm anhalten möchten, drücken Sie die rechte Auswahltaste, um

ANHALTEN auszuwählen.

Weitere Informationen finden Sie unter Anhalten eines ZBI-

Programms auf Seite 89.

* Dieses Menüelement erscheint nur, wenn ZBI auf Ihrem Drucker

aktiviert ist und ein ZBI-Programm ausgeführt wird.

P1048261-033 04.05.2012

Menü OPTIONEN (Forts.)

MENÜ NETZWERK

START

IP-ADRESSE

000.000.000.000

WEITER

KEIN PRINTSERVER

INSTALLIERT

▼

ANHALTEN EINES ZBI-

PROGRAMMS

(*KEINE*)

▲

▼

DRUCKERINFORMATIONEN EINSTELLUNGEN

▲

STARTEN

START

AUSFÜHREN EINES

ZBI-PROGRAMMS

(*KEINE*)

WEITER

ZBI AKTIVIERT?

NEIN

Tastenkombination für das Menü Netzwerk

• Um zum nächsten Benutzermenü zu gelangen, drücken Sie

OK oder drücken Sie die rechte Auswahltaste, um auszuwählen.

• Drücken Sie die Pfeil-nach-links- oder die Pfeil-nach-rechts-

Taste, um die Navigation im selben Benutzermenü

fortzusetzen.

Einführung

ZT230-Bedienfeldanzeige

START

04.05.2012 P1048261-033

Einführung

KEIN PRINTSERVER

INSTALLIERT

▼

IP-ADRESSE

000.000.000.000

▲

WEITER

▼

SSUBNET-MASKE

000.000.000.000

▲

WEITER

▼

GATEWAY

000.000.000.000

▲

WEITER

ZT230-Bedienfeldanzeige

Menü NETZWERK

Kein Printserver-Meldung*

* Ist kein Printserver installiert, wird diese Meldung anstelle der

Menüelemente des Printservers angezeigt.

Festlegen der IP-Adresse des Drucke rs*

Sie können die IP-Adresse des Druckers anzeigen lassen und bei Bedarf verändern.

Die Änderungen werden nur dann gespeichert, wenn das IP-

PROTOKOLL auf Seite 29 auf

eingestellt ist. Um vorgenommene Änderungen zu aktivieren, verwenden Sie den NETZWERK ZURÜCKSETZEN auf Seite 30, um den Printserver zurückzusetzen.

Weitere Informationen finden Sie unter IP-Adresse auf Seite 90.

* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel

oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

PERMANENT (DAUERHAFT)

P1048261-033 04.05.2012

Festlegen der Subnetzmaske*

Sie können die Subnetzmaske anzeigen lassen und bei Bedarf verändern.

Die Änderungen werden nur dann gespeichert, wenn das IP-

PROTOKOLL auf Seite 29 auf

PERMANENT (DAUERHAFT)

eingestellt ist. Um vorgenommene Änderungen zu aktivieren, verwenden Sie den NETZWERK ZURÜCKSETZEN auf Seite 30, um den Printserver zurückzusetzen.

Weitere Informationen finden Sie unter Subnetzmaske auf Seite 90.

* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel

oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Festlegen des Standard-Gateway s*

Sie können das Standard-Gateway anzeigen lassen und bei Bedarf verändern.

Die Änderungen werden nur dann gespeichert, wenn das IP-

PROTOKOLL auf Seite 29 auf

PERMANENT (DAUERHAFT)

eingestellt ist. Um vorgenommene Änderungen zu aktivieren, verwenden Sie den NETZWERK ZURÜCKSETZEN auf Seite 30, um den Printserver zurückzusetzen.

Weitere Informationen finden Sie unter Gateway auf Seite 91.

* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel

oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Einführung

▼

IP-PROTOKOLL

ALLE

▲

AKTIVER PRINTSERVER

INTERN VERDRAHTET

MAC-ADRESSE

00-05-9A-3C-78-00

ESSID

125

ZT230-Bedienfeldanzeige

Menü NETZWERK (Forts.)

Festlegen des Verfahrens zur IP-Auflösung*

Über diesen Parameter wird angegeben, ob die IP-Adre sse vom Benutzer (permanent) oder über den Server (dynamisch) ausgewählt wird. Wenn eine dynamische Option ausgewählt ist, wird mit diesem Parameter die Methode angegeb en, mithil fe derer der kabelgebundene oder drahtlose Printserver die IP-Adresse vom Server abruft.

Weitere Informationen finden Sie unter IP-Protokoll auf Seite 91.

* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel

oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Anzeigen des aktiven Printservers*

Es kann stets nur ein Printserver (über Kabel oder drahtlos verbunden) installiert werden. Daher ist der installierte Printserver der aktive Printserver.

* Dieses Menüelement, das nicht über das Bedienfeld verändert

werden kann, wird nur angezeigt, wenn ein über Kabel oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Anzeige der MAC-Adresse*

Lassen Sie sich die Media Access Control (MAC)-Adresse des Printservers, der im Drucker installiert ist (kabelgebunden oder drahtlos), anzeigen.

Weitere Informationen finden Sie unter MAC-Adresse auf Seite 92.

* Dieses Menüelement, das nicht über das Bedienfeld verändert

werden kann, wird nur angezeigt, wenn ein über Kabel oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Anzeige des ESSID-Werts*

Die Extended Service Set Identification (ESSID) ist eine Kennun g für Ihr drahtloses Netzwerk. Diese Einstellung, die nicht vom Bedienfeld aus geändert werden kann, gibt die ESSID für die aktuelle Drahtloskonfiguration an.

04.05.2012 P1048261-033

Weitere Informationen finden Sie unter ESSID auf Seite 92.

* Dieses Menüelement, das nicht über das Bedienfeld verändert

werden kann, wird nur angezeigt, wenn ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Einführung

▼

DRUCKER-

INFORMATIONEN

NETZWERK

▲

PRINT (Drucken)

NETZWERK

ZURÜCKSETZEN

▼

STANDARDS LADEN

NETZWERK

▲

LADEN

ZT230-Bedienfeldanzeige

Menü NETZWERK (Forts.)

Ausdrucken der Netzwerkeinstellungen*

Mithilfe dieser Option können Sie ein Netzwerk-Konfigurationsetikett drucken, auf dem die Einstellungen aller installierten Printserver aufgeführt sind.

Weitere Informationen finden Sie unter Druckerinformationen

auf Seite 84.

* Durch den Bildlauf stehen weitere Optionen zur Verfügung.

Zurücksetzen der Netzwerkeinstellungen*

Mit dieser Option werden der über Kabel bzw. drahtlos verbundene Printserver zurückgesetzt. Sie müssen den Printserver zurücksetzen, damit Änderungen der Netzwerkeinstellungen aktiviert werden.

Weitere Informationen finden Sie unter Netzwerk zurücksetzen

auf Seite 92.

* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel

oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist.

Laden der Werkeinstellungen des Netzwerks*

Mit diesem Menüelement setzen Sie alle Prin tserver - u nd Netzwer keinstellungen auf die werkseitig festgelegten Standardeinstellungen zurück. Verfahren Sie sorgfältig beim Laden der Standardeinstellungen, da Sie alle manuell geänderten Einstellungen neu laden müssen.

Weitere Informationen finden Sie unter Standards laden

auf Seite 87.

* Dieses Menüelement wird nur angezeigt, wenn ein über Kabel

oder ein drahtlos verbundener Printserver auf Ihrem Drucker installiert ist. Durch den Bildlauf stehen weitere Optionen zur Verfügung.

P1048261-033 04.05.2012

Menü NETZWERK (Forts.)

MENÜ SPRACHE

START

▼

SPRACHE ENGLISCH

▲

▼

STANDARDS LADEN

NETZWERK

▲

IP-ADRESSE

000.000.000.000

WEITER

START

Tastenkombination für das Menü Sprache

• Um zum nächsten Benutzermenü zu gelangen, drücken Sie

OK oder drücken Sie die rechte Auswahltaste, um auszuwählen.

• Drücken Sie die Pfeil-nach-links- oder die Pfeil-nach-rechts-

Taste, um die Navigation im selben Benutzermenü

fortzusetzen.

Einführung

ZT230-Bedienfeldanzeige

START

04.05.2012 P1048261-033

Einführung

▼

SPRACHE

ENGLISCH

▲

▼

ZPL AUSSER KRAFT

AKTIVIERT

▲

▼

BEFEHLSZEICHEN

^ (5E)

▲

▼

PRÜFZEICHEN

~ (7E)

▲

ZT230-Bedienfeldanzeige

Menü SPRACHE

Auswählen der Anzeigesprache

Bei Bedarf können Sie die vom Drucker angezeigte Sprache ändern.

Weitere Informationen finden Sie unter Sprache auf Seite 93.

Hinweis • Die Optionen für diesen Parameter werden in

der Landessprache angezeigt, sodass Sie Ihre Sprache leichter wiederfinden.

Aktivierung der Funktion ZPL außer Kraft

Mit der Aktivierung dieses Menüelements wird bestimmten ZPLBefehlen ein Überschreiben der aktuellen Druckereinstellungen ermöglicht.

Weitere Informationen finden Sie unter ZPL außer Kraft

auf Seite 93.

Festlegen des Werts des Befehlszeichens

Legen Sie den W ert des Formats (Befehlszeichen) so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Weitere Informationen finden Sie unter Befehlszeichen

auf Seite 94.

Festlegen des Werts des Prüfzeichens

Legen Sie den Wert des Kontrollpräfixzeichens so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Weitere Informationen finden Sie unter Prüfzeichen auf Seite 94.

P1048261-033 04.05.2012

Einführung

▼

TRENNZEICHEN

, (2C)

▲

▼

ZPL-MODUS

ZPL II

▲

MENÜ SENSOREN

START

▼

SENSORTYP

EMITTER/EMPF.

▲

▼

ZPL MODUS

ZPL II

▲ ▼

SPRACHE

ENGLISCH

▲

START

ZT230-Bedienfeldanzeige

Menü SPRACHE (Forts.)

Festlegen des Werts des Trennzeichens

Legen Sie das Trennzeichen so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Weitere Informationen finden Sie unter Trennzeichen auf Seite 95.

Festlegen des ZPL-Modus

Legen Sie den Modus so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Weitere Informationen finden Sie unter ZPL-Modus auf Seite 95.

Tastenkombination für das Menü Sensoren

• Um zum nächsten Benutzermenü zu gelangen, drücken Sie OK

oder drücken Sie die rechte Auswahltaste, um

START

auszuwählen.

• Drücken Sie die Pfeil-nach-links- oder die Pfeil-nach-rechts-

Taste, um die Navigation im selben Benutzermenü

fortzusetzen.

04.05.2012 P1048261-033

Einführung

▼

SENSORTYP

REFLEXION

▲

MEDIEN/FARBBAND-

KAL.

STARTEN

▼

DRUCKER-

INFORMATIONEN

SENSORPROFIL

▲

(Drucken)

▼

ETIKETTENSENSOR

000

▲

ZT230-Bedienfeldanzeige

Menü SENSOREN

Auswählen des Mediensensors

Wählen Sie den Mediensensor aus, der zu dem verwendeten Medium passt. Der Reflexionssensor kann mit allen Medientypen verwendet werden. Der Emitter/ Empfangssensor sollte nur für Medien mit einfacher Aussparung verwendet werden.

Weitere Informationen finden Sie unter Sensortyp auf Seite 96.

Kalibrieren der Medien- und Farbbandsensoren

Verwenden Sie zur Anpassung der Empfindlichkeit der Medienund Farbbandsensoren dieses Menüelement.

Hinweise zur Durchführung der Kalibrierung finden Sie unter

Kalibrierung der Farbband- und Mediensensoren auf Seite 99.

Drucken eines Sensorprofils*

Mit diesem Menüelement können Sie ein Sensorprofil drucke n. Weitere Informationen finden Sie unter Druckerinformationen

auf Seite 84 bzw. Sensorprofil auf Seite 153.

* Durch den Bildlauf stehen weitere Optionen zur Verfügung.

Festlegen der Empfindlichkeit des Etikettensensors

Wichtiger Hinweis • Dieser Wert wird während der

Kalibrierung des Sensors festgelegt. Nehmen Sie keine Änderungen dieser Einstellung vor , es sei denn, Sie werden vom technischen Support von Zebra oder durch einen autorisierten Kundendiensttechniker dazu aufgefordert.

Weitere Informationen finden Sie unter Etikettensensor

auf Seite 96.

P1048261-033 04.05.2012

Einführung

▼

ETIK. NEHMEN

000

▲

MENÜ ANSCHLÜSSE

START

▼

BAUDRATE

9600

▲

▼

ETIK. NEHMEN

000

▲ ▼

SENSORTYP

EMITTER/EMPF.

▲

START

ZT230-Bedienfeldanzeige

Menü SENSOREN (Forts.)

Festlegen der Intensität der LED für den Etiketteneinzug

Wichtiger Hinweis • Dieser Wert wird während der

Weitere Informationen finden Sie unter Etiketteneinzug

auf Seite 96.

Tastenkombination für das Menü Anschlüsse

• Um zum nächsten Benutzermenü zu gelangen, drücken Sie

OK oder drücken Sie die rechte Auswahltaste, um

START

auszuwählen.

• Drücken Sie die Pfeil-nach-links- oder die Pfeil-nach-rechts-

Taste, um die Navigation im selben Benutzermenü

fortzusetzen.

04.05.2012 P1048261-033

Einführung

▼

BAUDRATE

9600

▲

▼

DATENBITS

▲

▼

PARITÄT

KEINE

▲

▼

HOST HANDSHAKE

XEIN/XAUS

▲

ZT230-Bedienfeldanzeige

Menü ANSCHLÜSSE

Festlegen der Baudrate

Wählen Sie den Baudwert aus, der auch vom Hostcomputer verwendet wird.

Weitere Informationen finden Sie unter Baudrate auf Seite 97.

Festlegen des Werts der Datenbits

Wählen Sie den Datenbit-Wert aus, der auch vom Hostcomputer verwendet wird.

Weitere Informationen finden Sie unter Datenbits auf Seite 97.

Festlegen des Paritätswerts

Wählen Sie den Paritätswert aus, der auch vom Hostcomputer verwendet wird.

Weitere Informationen finden Sie unter Parität auf Seite 98.

Festlegen des Protokollwerts für den Host-Handshake

Wählen Sie das Handshake-Protokoll aus, das auch vom Hostcomputer verwendet wird.

Weitere Informationen finden Sie unter Host-Handshake

auf Seite 98.

P1048261-033 04.05.2012

Menü ANSCHLÜSSE (Forts.)

MENÜ EINSTELLUNGEN

START

▼

SCHWÄRZUNG

▲

STARTEN

▼

HOST HANDSHAKE

XEIN/XAUS

▲ ▼

BAUDRATE

9600

▲

START

Tastenkombination für das Menü Einstellungen

• Um zum nächsten Benutzermenü zu gelangen, drücken Sie

OK oder drücken Sie die rechte Auswahltaste, um auszuwählen.

• Drücken Sie die Pfeil-nach-links- oder die Pfeil-nach-rechts-

Taste, um die Navigation im selben Benutzermenü

fortzusetzen.

Einführung

ZT230-Bedienfeldanzeige

START

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Medientypen

Wichtiger Hinweis • Zebra empfiehlt nachdrücklich die Verwendung von Zebra-Markenzu-

behör, um eine gleichbleibende Druckqualität zu gewährleisten. Ein breites Sortiment an Papier-, Polypropylen-, Polyester- und Vinylmedien wurde speziell dafür entwickelt, die Druckeigenschaften des Druckers zu verbessern und den Druckkopf vor vorzeitigem Verschleiß zu schützen. Zubehör erhalten Sie unter http://www.zebra.com/howtobuy.

Sie können bei dem Drucker verschiedene Medientypen verwenden:

• Standardmedien – Die meisten Standardmedie n weisen eine Haftschicht auf der Rückseite auf, mit der einzelne oder zusammenhängende Etiketten auf einem Trägermaterial aufgebracht sind. Standardmedien werden auf Rollen oder als Medienstapel geliefert (Tabelle 3).

• Anhänger – Anhänger bestehen in der Regel aus stärkerem Papier. Anhänger verfügen über keine Haftschicht und kein T räge rmaterial und si nd in der Regel durch Perforationen unterteilt. Anhänger werden auf Rollen oder als Medienstapel geliefert (Tabelle 3).

P1048261-033 04.05.2012

Tabelle 3 • Rollenmedien und gefaltete Medien

Medientyp Darstellung Beschreibung

Nicht endlose Rollenmedien

Rollenmedien werden auf einen Kern aufgewickelt, dessen Durchmesser 25 bis 76 mm (1 bis 3 Zoll) betragen kann. Einzelne Etiketten oder Anhänger sind durch eine oder mehrere der folgenden Methoden voneinander abgetrennt:

• Bei Webmedien werden die Etiketten durch Zwischenräume,

Lochungen und Aussparungen unterteilt.

Einrichten des Druckers und Druckerbetrieb

Medientypen

Nicht endlose gefaltete Medien

Endlose Rollenmedien

• Bei Medien mit schwarzen Markierungen werden die Etiketten

durch auf der Rückseite vorgedruckte schwarze Markierungen unterteilt.

• Perforierte Medien weisen Perforationen auf, durch die die

Etiketten oder Anhänger leicht abgetrennt werden können. Diese Medien können auch schwarze Markierungen oder eine andere Form der Unterteilung zwischen den Etiketten oder Anhängern aufweisen.

Gefaltete Medien sind zickzackförmig gefaltet. Sie können dieselben Einteilungen wie nicht endlose Rollenmedien haben. Die Unterteilungen befinden sich in solchen Fällen auf oder nahe der Falz.

Rollenmedien werden auf einen Kern aufgewickelt, dessen Durchmesser 25 bis 76 mm (1 bis 3 Zoll) betragen kann.

Endlose Rollenmedien weisen keine Zwischenräume, Lochungen, Aussparungen oder schwarze Markierungen zur Unterteilung der Etiketten auf. Dadurch kann das Bild an einer b eliebigen St elle des Etiketts gedruckt werden. In einigen Fällen wird eine Schneidevorrichtung zur Abtrennung der Etiketten verwendet.

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Außenseite Innenseite

Farbbänder

Bei einem Farbband handelt es sich um ein dünnes Band, das einseit ig mit Wachs oder Harz beschichtet ist. Beim Thermotransferdruckverfahren wird diese Beschichtung auf das Medium übertragen. Durch die jeweiligen Druckmedien ist vorgegeben, ob ein Farbband verwendet werden muss und wie breit das Farbband sein muss.

Wenn ein Farbband verwendet wird, muss dieses mindesten s so brei t wie das verwendete Medium sein. Wenn das Farbband schmaler ist als die Medien, ist der Druckkopf teilweise ungeschützt und daher vorzeitigem Verschleiß ausgesetzt.

Anwendung von Farbbändern

Medien für Thermotransferdruck erfordern die Verwendung von Farbbändern zum Drucken, Medien für direkten Thermodruck dagegen nicht. Um zu ermitteln, ob für ein bestimmtes Medium die Verwendung eines Farbbands erforderlich ist, führen Sie einen Medienkratztest durch.

Führen Sie für einen Medienkratztest die folgenden Schritte durch:

1. Kratzen Sie mit dem Fingernagel in rascher Bewegung an der Druckoberfläche des

Mediums.

2. Sehen Sie auf dem Medium eine schwarze Markierung?

Wenn eine schwarze Markierung ... dann ist das Medium für ...

auf dem Medium nicht sichtbar ist, Thermotransferdruck geeignet. Ein

auf dem Medium erscheint, direkten Thermodruck geeignet. Kein

Beschichtete Seite des Farbbands

Farbbänder können mit der Beschichtung auf der Innenseite oder auf der Außenseite (Abbildung 7) aufgewickelt sein. Dieser Drucker kann nur Farbbänder verwenden, die auf der Außenseite beschichtet sind. Führen Sie einen Klebetest oder Farbbandkratztest durch, wenn Sie nicht sicher sind, welche Seite des Farbbands beschichtet ist.

Abbildung 7 • Farbbänder mit Beschichtung auf der Außen- bzw. Innenseite

Farbband ist erforderlich.

Farbband erforderlich.

P1048261-033 04.05.2012

Klebetest

Falls Etiketten verfügbar sind, führen Sie den Klebetest durch, um zu bestimmen, welche Seite eines Farbbands beschichtet ist. Dieses Verfahren eignet sich gut für bereits eingelegte Farbbänder.

So führen Sie einen Klebetest durch:

1. Ziehen Sie ein Etikett vom Trägermaterial ab.

2. Drücken Sie eine Ecke der Klebeseite des Etiketts auf die Außenseite der Farbbandrolle.

3. Ziehen Sie das Etikett vom Farbband ab.

4. Sehen Sie sich das Ergebnis an. Haften Tintenflecke oder -partikel vom Farbband am

Etikett?

Einrichten des Druckers und Druckerbetrieb

Farbbänder

Wenn Tinte des Farbbands ...

Dann ...

am Etikett haftet, ist das Farbband auf der Außenseite beschichtet

und kann für diesen Drucker verwendet werden.

nicht am Etikett haftet, ist das Farbband auf der Innenseite beschichtet und

kann nicht für diesen Drucker verwendet werden. Wiederholen Sie de n Test auf der anderen Seite der

Farbbandrolle, um das Ergebnis noch einmal zu überprüfen.

Farbband-Kratztest

Falls keine Etiketten verfügbar sind, führen Sie den Farbband-Kratztest durch.

So führen Sie einen Farbband-Kratztest durch:

1. Wickeln Sie ein kurzes Stück des Farbbands ab.

2. Drücken Sie den ausgewickelten Teil des Farbbands auf ein Stück Papier, wobei die

Außenseite des Farbbands das Papier berührt.

3. Kratzen Sie mit dem Fingernagel an der Innenseite des abgewickelten Farbbands.

4. Entfernen Sie das Farbband vom Papier.

5. Sehen Sie sich das Ergebnis an. Hat das Farbband auf dem Papier Spuren hinterlassen?

Falls das Farbband ... Dann ...

eine Spur auf dem Papier hinterlassen hat,

keine Spur auf dem Papier hinterlassen hat,

ist das Farbband auf der Außenseite beschichtet und kann für diesen Drucker verwendet werden.

ist das Farbband auf der Innenseite beschichtet und kann nicht für diesen Drucker verwendet werden.

Wiederholen Sie den Test auf der anderen Seite der Farbbandrolle, um das Ergebnis noch einmal zu überprüfen.

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Notizen • __________________________________________________________________

__________________________________________________________________________

Farbbänder

P1048261-033 04.05.2012

Einrichten des Druckers

und Druckerbetrieb

Dieses Kapitel bietet technische Unterstützung be i der ersten Inbetriebn ahme und dem Be trieb des Druckers.

Inhalt

Handhabung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Auspacken und Prüfen des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Lagerung des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Versand des s Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Wählen Sie den Aufstellungsort des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Auswählen einer Datenkommunikationsschnittstelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Datenkabel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Anschließen des Druckers an das Stromnetz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Netzkabelspezifikationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Auswählen des Druckmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Einlegen des Farbbandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Einlegen von Medien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Handhabung des Druckers

In diesem Abschnitt wird die Handhabung des Druckers beschrieben.

Auspacken und Prüfen des Druckers

Packen Sie den Drucker nach Erhalt sofort aus, und überprüfen Sie ihn auf Transportschäden.

• Heben Sie das gesamte Verpackungsmaterial auf.

• Überprüfen Sie alle Außenflächen auf Beschädigungen.

• Heben Sie die Medienklappe an, und überprüfen Sie das Medienfach auf Beschädigung der Komponenten.

Falls Sie beim Überprüfen Transportschäden entdecken:

• Benachrichtigen Sie sofort das Logistikunternehmen, und reichen Sie einen Schadensbericht ein.

• Bewahren Sie das gesamte Verpackungsmaterial zur Inspektion durch das Logistikunternehmen auf.

• Benachrichtigen Sie Ihren autori sierten Zebra-Händler.

Wichtiger Hinweis • Zebra Technologies ist nicht verantwo rtlich für even tuelle Schäden,

die auf den Versand des Geräts zurückzuführen sind. Die Reparatur dieser Schäden fällt nicht unter die Garantieleistungen.

Lagerung des Druckers

Falls Sie den Drucker nicht sofort in Betrieb nehmen, packen Sie ihn unter Verwendung des Originalverpackungsmaterials wieder ein. Sie können den Drucker unter folgenden Bedingungen lagern:

• Temperatur: -40 °C bis 60 °C (-40 °F bis 140 °F)

• Relative Luftfeuchtigkeit: 5 bis 85 %, nicht kondensierend

Versand des s Druckers

Falls Sie den Drucker versenden müssen:

• Schalten Sie den Drucker aus (Schalter auf

• Entfernen Sie alle Medien, Farbbänder und losen Objekte aus dem Druckerinneren.

• Schließen Sie den Druckkopf.

O), und entfernen Sie alle Kabel.

• Verpacken Sie den Drucker vorsichtig im Originalkarton oder einem anderen geeigneten Karton, um Beschädigungen auf dem Transportweg zu vermeiden. Sie können bei Zebra einen Versandkarton kaufen, falls die Originalverpackung verloren ging oder zerstört wurde.

P1048261-033 04.05.2012

Einrichten des Druckers und Druckerbetrieb

Wählen Sie den Aufstellungsort des Druckers

Wählen Sie für den Drucker einen Aufstellungsort aus, der folgende Bedingungen erfüllt:

• Standfläche: Für den Drucker ist eine feste, ebene Standfläche mit ausreichende r Größe und Tragfähigkeit am ausgewählten Aufstellungsort des Druckers erforderlich.

• Platz: Die Fläche für die Aufstellung des Druckers muss ausreichend Platz zur Belüftung und für den Zugriff auf die Druckerkomponenten und Anschlüsse bieten. Um die richtige Belüftung und Kühlung zu ermöglichen, lassen Sie an allen Seiten des Druckers einen Freiraum.

Achtung • Platzieren Sie kein Füll- oder Polstermaterial hinter oder unter dem

Drucker, weil dies den Luftstrom begrenzt und dazu führen könnte, dass der Drucker überhitzt.

• Stromversorgung: Der Drucker sollte in Reichweite einer Netzsteckdose mit den erforderlichen Anschlusswerten sein, die leicht zugänglich ist.

• Datenkommunikationsschnittstellen: Der Drucker muss sich innerhalb Ihres WLANRadius (wenn zutreffend) oder innerhalb eines akzeptablen Bereichs für andere Anschlüsse an Ihre Datenquelle (in der Regel ein Computer) befinden. Weitere Informationen zu den maximalen Kabellängen und der Konfiguration finden Sie in

Tabelle 5 auf Seite 47.

• Betriebsbedingungen: Ihr Drucker wurde so konstruiert, dass die Umgebungsbedingungen und die elektrischen Bedingungen sehr vielseitig sein können, sodass er auch in einem Lager und einer Fabrikhalle funktioniert. Tabelle 4 zeigt die Anforderungen an die Temperatur und an die relative Luftfeuchtigkeit, die für den Betrieb des Druckers notwendig sind.

Tabelle 4 • Betriebstemperatur und -luftfeuchtigkeit

Modus Temperatur Relative Luftfeuchtigkeit

Thermotransfer 5 °C bis 40 °C (41° bis 104°F) 20 bis 85 %, nicht Direkter

0 °C bis 40 °C (32° bis 104°F)

kondensierend

Thermodruck

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Auswählen einer Datenkommunikationsschnittstelle

Schließen Sie den Drucker über einen oder mehrere verfügbare Anschlüsse am Computer an. Die Standardanschlüsse sind in Abbildung 8 abgebildet. Am Drucker befinden sich möglicherweise auch Anschlussmöglichkeiten für kabelgebundene oder kabellose ZebraNetPrintserver sowie ein paralleler Anschluss.

Abbildung 8 • Kommunikationsschnittstellen

Serieller Anschluss

USB 2.0-Anschluss

Tabelle 5 auf Seite 47 enthält grundlegende Informationen über Datenkommunikationsschnitt-

stellen, mit denen Sie den Drucker an einen Computer anschließen können. Sie können jegliche verfügbare Datenkommunikationsschnittstelle nutzen, um Etikettenformate an den Drucker zu senden. Wählen Sie eine Schnittstelle, die sowohl von Ihrem Drucker als auch Ihrem Computer oder Ihrem lokalen Netzwerk (LAN) unterstützt wird.

Achtung • Stellen Sie sicher, dass der Drucker ausgeschaltet ist (Position O), bevor Sie

Datenkommunikationskabel anschließen. Das Anschließen eines Datenkommunikationskabels in eingeschaltetem Zustand (Position

I) kann den Drucker beschädigen.

P1048261-033 04.05.2012

Einrichten des Druckers und Druckerbetrieb

Auswählen einer Datenkommunikati o nsschnittstelle

Tabelle 5 • Datenkommunikationsschnittstellen

Standard

Schnittstelle

oder optional

Beschreibung

RS-232 Seriell Standard Anforderungen und Einschränkungen

• Maximale Kabellänge = 15,24 m (50 Fuß)

• Die Druckerparameter müssen ggf. an den Hostcomputer

angepasst werden.

• Für den Anschluss eines Standardmodemkabels an den

Drucker benötigen Sie einen Nullmodemadapter.

Anschlüsse und Konfiguration Die Baudrate, die Anzahl der Daten und Stoppbits, die Parität und die XON/XOFF- oder DTR-Steuerung müssen mit denen des Hostcomputers übereinstimmen.

USB Standard Anforderungen und Einschränkungen

• Maximale Kabellänge = 5 m (16,4 Fuß)

• Für die Anpassung an den Hostcomputer ist keine Änderung

der Druckerparameter erforderlich.

Parallele 8-BitDatenschnittstelle

Anschlüsse und Konfiguration Es ist keine zusätzliche Konfiguration erforderlich.

Option Anforderungen und Einschränkungen

• Maximale Kabellänge = 3 m (10 Fuß)

• Maximale Kabellänge = 1,83 m (6 Fuß)

• Für die Anpassung an den Hostcomputer ist keine Änderung

der Druckerparameter erforderlich.

• Ein kabelgebundener oder kabelloser Printserver (falls

installiert) wird an diesem Anschluss des Druckers übernommen.

Anschlüsse und Konfiguration Es ist keine zusätzliche Konfiguration erforderlich.

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Auswählen einer Datenkommunikationsschnittstelle

Tabelle 5 • Datenkommunikationsschnittstellen (Forts.)

Standard

Schnittstelle

oder optional

Beschreibung

Kabelgebundener Ethernet-Printserver

Option Anforderungen und Einschränkungen

• Kann von jedem Computer in Ihrem LAN auf den Drucker

drucken.

• Kann mit dem Drucker über die Drucker-Webseiten

kommunizieren.

• Der Drucker muss für Ihr LAN konfiguriert sein.

• Ein Parallel-Anschluss oder kabelloser Printserver (falls

installiert) wird an diesem Anschluss des Druckers übernommen.

Achtung • Beachten Sie, dass das USB-Kabel nicht mit dem

verdrahteten Ethernet-Printserveranschluss des Druckers verbunden werden darf, da dies den Ethernet-Anschluss beschädigen würde.

Anschlüsse und Konfiguration Anleitungen zur Konfiguration finden Sie im Benutzerhandbuch für ZebraNet Wired und Wireless Print Servers. Eine Kopie dieses Handbuchs finden Sie unter http://www.zebra.com/manuals oder auf der Benutzer-CD, die mit Ihrem Drucker geliefert wurde.

Hinweis • Wenn Sie diese Verbindung verwenden

möchten, müssen Sie möglicherweise einen werkseitig

installierten Stecker entfernen, der verhindern soll, dass dieser Anschluss versehentlich für einen USB-Stecker verwendet wird.

Drahtloser Printserver Option Anforderungen und Einschränkungen

• Kann von jedem Computer in Ihrem WLAN (Wireless Local

Area Network) auf den Drucker drucken.

• Kann mit dem Drucker über die Drucker-Webseiten

kommunizieren.

• Der Drucker muss für Ihr WLAN konfiguriert sein.

• Ein Parallel-Anschluss oder kabelgebundener Printserver

(falls installiert) wird an diesem Anschluss des Druckers übernommen.

Konfiguration Anleitungen zur Konfiguration finden Sie im Benutzerhandbuch für ZebraNet Wired und W ir eless Print Servers. Eine Kopie dieses Handbuchs finden Sie unter

http://www.zebra.com/manuals oder auf der Benutzer-CD, die mit

Ihrem Drucker geliefert wurde.

P1048261-033 04.05.2012

Datenkabel

Sie müssen alle Datenkabel für Ihre Anwendung selbst zur Verfügung stellen. Während Ethernet-Kabel keine Abschirmung erfordern, müssen alle anderen Datenkabel

vollständig geschirmt und mit Metall- oder metalli siert en Steckverbindergehäusen versehen sein. Bei Gebrauch ungeschirmter Datenkabel kann die Strahlungsemission die vorgeschriebenen Grenzwerte u. U. überschreiten.

So minimieren Sie elektrische Störungen im Kabel:

• Halten Sie die Datenkabel so kurz wie möglich.

• Legen Sie die Datenkabel keinesfalls dicht neben die Netzkabel.

• Verlegen Sie Datenkabel nicht gemeinsam mit Stromleitungen (z. B. in demselben Kabelkanal oder Kabelbaum).

Einrichten des Druckers und Druckerbetrieb

Auswählen einer Datenkommunikati o nsschnittstelle

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Anschließen des Druckers an das Stromnetz

Das Netzkabel muss eine dreipolige Steckverbindung für den entsprechenden Anschluss auf der Rückseite des Druckers aufweisen. Wenn der Drucker nicht bereits mit einem Netzkabel geliefert wurde, informieren Sie sich unter Netzkabelspezifikationen auf Seite 51.

Achtung • Um die Sicherheit des Personals und der Geräte zu gewährleisten, verwenden

Sie grundsätzlich ein dreiadriges Netzkabel, das in Ihrem Land für eine solche Installation zugelassen ist. Dieses Kabel muss mit einem dreipoligen, landesspezifischen Schutzkontaktstecker gemäß IEC 320 ausgestattet sein.

Um den Drucker ans Stromnetz anzuschließen, führen Sie die folgenden Schritte aus:

1. Stecken Sie den Gerätestecker des Netzkabels in den entsprechenden Anschluss auf der

Rückseite des Druckers.

2. Schließen Sie den Stecker des Netzkabels an eine geeignete Netzsteckdose an.

115 V Wechselstrom

230 V Wechselstrom

P1048261-033 04.05.2012

Einrichten des Druckers und Druckerbetrieb

Anschließen des Druckers an das Stromnetz

3. Schalten Sie den Drucker ein (Position I).

Der Drucker wird hochgefahren und führt einen Selbsttest aus. Der Druc ke r zei gt den Status über die Anzeige auf dem Bedienfeld an (siehe Tabelle 14 auf Seite 129 für die Erklärung der verschiedenfarbigen LEDs und Kombinationen).

Netzkabelspezifikationen

Achtung • Um die Sicherheit des Personals und der Geräte zu gewährleisten, verwenden

Ob ein Netzkabel im Lieferumfang des Druckers enthalten ist, hängt von Ihrer Bestellung ab. Wenn kein Netzkabel mitgeliefert wurde oder das beiliegende Kabel unter den vorliegenden Bedingungen nicht verwendet werden kann, beachten Sie Abbildung 9 und richten Sie sich beim Kauf eines entsprechenden Kabels an die folgenden Vorgaben:

• Die Gesamtlänge des Kabels darf höchstens 3 m (9,8 Fuß) betragen.

• Das Kabel muss mindestens für 10 A, 250 V ausgelegt sein.

• Das Gehäuse (Masse) muss zur Sicherheit und zur Minderung elektromagnetischer Störungen geerdet werden.

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Anschließen des Druckers an das Stromnetz

Abbildung 9 • Netzkabelspezifikationen

Landesspezifischer Netzstecker (Wechselstrom): Der Netzstecker

muss das Zertifizierungskennzeichen mindestens einer international anerkannten Prüforganisation aufweisen (Abbildung 10). 3-adriges harmonisiertes Kabel oder ein anderes für Ihr Land

zugelassenes Kabel. Steckverbinder gemäß IEC 320: Der Stecker muss das

Zertifizierungskennzeichen mindestens einer international anerkannten Prüforganisation aufweisen (Abbildung 10). Länge ≤ 3 m (9,8 Fuß). Nennwerte: 10 A, 250 V Wechselstrom.

Abbildung 10 • Zertifizierungssymbole internationaler Prüforganisationen

P1048261-033 04.05.2012

Auswählen des Druckmodus

Verwenden Sie einen Druckmodus, der zum verwendeten Medium und zu den verfügbaren Druckeroptionen passt (Tabelle 6).

Tabelle 6 • Druckmodi und Druckeroptionen

Einrichten des Druckers und Druckerbetrieb

Auswählen des Druckmodus

Druckmodus

Abreißen (Standardeinstellung)

Anwendung/erforderliche Druckeroptionen

Verwenden Sie diese Einstellung für die meisten Anwendungen. Dieser Modus kann bei allen Druckeroptionen und den meisten Medientypen eingesetzt werden.

Rollenmedien im Abrissmodus

(dargestellt mit Thermotransferdruck und einge legtem Farbband)

Druckeraktionen

Der Drucker druckt Etikettenformate in der Reihenfolge des Empfangs. Der Bediener des Drucker kann die gedruckten Etiketten jederzeit nach dem Druck abreißen.

Gefaltete Medien im Abrissmodus

(dargestellt mit direktem Thermodruckmedium und ohne Farbband)

04.05.2012 P1048261-033

Einrichten des Druckers und Druckerbetrieb

Auswählen des Druckmodus

Tabelle 6 • Druckmodi und Druckeroptionen

Druckmodus

Anwendung/erforderliche Druckeroptionen

Abziehen Verwenden Sie diese Einstellung, wenn

der Drucker über eine Abzieh- oder Aufwickeloption* verfügt.

* Die Aufwickeloption ist nur beim ZT230-

Drucker verfügbar.

Abziehmodus

(dargestellt ohne Farbbandsystem)

Druckeraktionen

Der Drucker zieht das Etikett vom Trägermaterial während des Drucks ab und unterbricht dann den Druckbetrieb, bis das Etikett entfernt wird. Das Trägermaterial wird auf der Vorderseite des Druckers ausgegeben.

• Im Abziehmodus wird das Trägermaterial

an der Vorderseite des Drucker ausgegeben.

• Im Abzieh-/Aufwickelmodus wird das

Trägermaterial um die TrägermaterialAufwickelspule oder die Aufrollspule gewickelt.

Abziehmodus mit Aufwickeloption*

(dargestellt mit direktem Thermodruckmedium und ohne Farbband)

P1048261-033 04.05.2012

Einrichten des Druckers und Druckerbetrieb

Tabelle 6 • Druckmodi und Druckeroptionen

Auswählen des Druckmodus

Druckmodus

Schneidvorrichtung

Anwendung/erforderliche Druckeroptionen

Verwenden Sie diesen Modus nur, wenn der Drucker über eine Schneideoption verfügt und wenn Sie möchten, dass die Etiketten auseinandergeschnitten werden.

Schneidemodus

(dargestellt mit direktem Thermodruckmedium und ohne Farbband)

Druckeraktionen

Der Drucker druckt ein Etikett und schneidet es dann ab.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen des Farbbandes

Hinweis • Dieser Abschnitt bezieht sich nur auf Drucker, bei denen die Thermotransfer-

option installiert ist.

Farbband wird nur bei Thermotransferetiketten verwendet. Legen Sie für direkte Thermoetiketten kein Farbband in den Drucker ein. Um zu ermitteln, ob für ein bestimmtes Medium die Verwendung eines Farbbands erforderlich ist, siehe Anwendung von Farbbändern

auf Seite 40.

Achtung • Wenn Sie Arbeiten in der Nähe eines offenen Druckkopfes durchführen, sollten

Sie alle Ringe, Uhren, Halsketten, Ausweisschilder oder anderen metallischen Objekte ablegen, die mit dem Druckkopf in Berührung kommen könnten. Es ist zwar nicht erforderlich, den Drucker auszuschalten, Zebra empfiehlt dies jedoch als Vorsichtsmaßnahme. Wenn Sie den Drucker ausschalten, gehen alle temporären Einstellungen, wie z. B. Etikettenformate, verloren und müssen vor der Wiederaufnahme des Druckvorgangs neu geladen werden.

Wichtiger Hinweis • Verwenden Sie Farbbänder, die breiter sind als das Medium, um

den Druckkopf vor unnötigem Verschleiß zu schützen. Die Farbbänder müssen auf der Außenseite beschichtet sein.

Führen Sie zum Einlegen des Farbbands die folgenden Schritte aus:

Achtung • Der Druckkopf kann sehr heiß sein und bei Berührung schwere

Verbrennungen verursachen. Lassen Sie den Druckkopf abkühlen.

Drehen Sie den Hebel zum Öffnen des Druckkopfes (1) gegen den Uh rz eigersinn, um den Druckmechanismus freizugeben (

2).

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen des Farbbandes

2. Bringen Sie das Farbband in Position, indem Sie das lose Ende im Uhrzeigersinn abrollen.

3. Setzen Sie die Farbbandrolle auf die Farbband-Vorratsspule. Drücken Sie die Rolle so

weit wie möglich nach hinten.

4. Der Drucker wird mit einem leeren Farbbandkern auf der Farbband-Aufwickelspule

geliefert. Falls dieser Kern nicht mehr da ist, setzen Sie einen leeren Farbbandkern auf die Farbband-Aufwickelspule. Schieben Sie den Kern so weit wie möglich nach hinten.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen des Farbbandes

5. Schieben Sie das Farbband unter den Druckmechanismus.

6. Wickeln Sie das Farbband im Uhrzeigersinn um den Kern auf der Farbband-

Aufwickelspule. Drehen Sie die Spule, bis das Farbband mehrere Male um die Spule gewickelt ist.

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen des Farbbandes

7. Sind bereits Medien eingeführt, drehen Sie den Hebel zum Öffnen des Druckkopfes im

Uhrzeigersinn, bis der Druckkopf einrastet. Anderenfalls fahren Sie mit Einlegen von

Medien auf Seite 60 fort.

8. Schließen Sie die Medienklappe.

9. Drücken Sie bei Bedarf PAUSE, um das Drucken zu aktivieren.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

Zum Einlegen von Rollen- oder gefalteten Medien in einem beliebigen Druckmodus folgen Sie den Anweisungen in diesem Abschnitt.

Achtung • Wenn Sie Arbeiten in der Nähe eines offenen Druckkopfes durchführen, sollten

Führen Sie zum Einlegen von Medien die folgenden Schritte durch:

Achtung • Der Druckkopf kann sehr heiß sein und bei Berührung schwere

Verbrennungen verursachen. Lassen Sie den Druckkopf abkühlen.

Drehen Sie den Hebel zum Öffnen des Druckkopfes (1) gegen den Uh rz eigersinn, um den Druckkopfmechanismus freizugeben (

2).

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen von Medien

2. Führen Sie Medien in den Drucker ein. Befolgen Sie je nach Bedarf die Anweisungen für

Rollenmedien oder gefaltete Medien.

Rollenmedien

a. Entfernen Sie alle Anhänger oder

Etiketten, die Verschmutzungen aufweisen oder mithilfe von Klebstoffen oder Klebeband befestigt wurden.

b. Ziehen Sie die Führung für die

Medienzufuhr heraus, und klappen Sie sie nach unten.

Gefaltete Medien

a. Ziehen Sie die Führung für die

Medienzufuhr heraus, und klappen Sie sie nach unten.

b. Führen Sie das gefaltete Druck-

medium durch die Rückseite des Druckers.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

Rollenmedien (Forts.)

c. Positionieren Sie die Druckmedien-

rolle auf der Halterung für die Medienzufuhr. Drücken Sie die Rolle so weit wie möglich nach hinten.

d. Klappen Sie die Führung für die

Medienzufuhr nach oben.

Gefaltete Medien (Forts.)

c. Hängen Sie die Medien über die

Halterung für die Medienzufuhr.

d. Klappen Sie die Führung für die

Medienzufuhr nach oben.

e. Schieben Sie die Führung für die

Medienzufuhr so weit ein, bis sie den äußeren Rand der Medienrolle

e. Schieben Sie die Führung für die

Medienzufuhr so weit ein, bis sie den äußeren Medienrand berührt.

berührt.

f. Fahren Sie mit den weiteren

Schritten, wie für die Rollenmedien dargestellt, fort.

P1048261-033 04.05.2012

3. Ziehen Sie die äußere Medienrandführung vollständig heraus.

Einrichten des Druckers

Einlegen von Medien

4. Schieben Sie die Medien unter die Medientänzereinheit und den Druckmechanismus.

Schieben Sie das Medium so weit hindurch, dass es aus der Vorderseite des Druckers herausragt.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

5. Stellen Sie sicher, dass das Medium durch den Schlitz im Durchlichtsensor (1) und unter

der inneren Medienrandführung (

2) durchgeführt ist. Das Medium sollte das hintere Ende

des Schlitzes am Durchlichtsensor gerade berühren.

6. In welchem Druckmodus wird Ihr Drucker betrieben? (Weitere Informationen zu den

allgemeinen Druckmodi finden Sie unter Auswählen des Druckmodus auf Seite 53.

Zuführungsart

Führen Sie folgende Schritte aus ...

Abriss-Modus Fahren Sie mit Zusätzliche Schritte

für den Abrissmodus auf Seite 66

fort.

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen von Medien

Zuführungsart

Abziehmodus (mit oder ohne Aufwickeln des Trägermaterials)

Führen Sie folgende Schritte aus ...

Fahren Sie mit Zusätzliche Schritte

für den Abziehmodus (mit oder ohne Aufwickeln des Trägermaterials)

auf Seite 68 fort.

Schneidemodus Fahren Sie mit Zusätzliche Schritte

für den Schneidemodus auf Seite 74

fort.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

Zusätzliche Schritte für den Abrissmodus

7. Schieben Sie die äußere Medienrandführung ein, bis sie den Rand der Medien berührt.

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen von Medien

8. Drehen Sie den Hebel zum Öffnen d es D r uck kop fe s im U hrz eig ersin n, bis der Druckkopf

einrastet.

9. Stellen Sie am Drucker den Abrissmodus ein (weitere Informationen finden Sie unter

Druckmodus auf Seite 82).

10. Schließen Sie die Medienklappe.

11. Drücken Sie PAUSE, um den Pause-Modus zu beenden und das Drucken zu aktivieren.

Der Drucker führt möglicherweise eine Etikettenkalibrierung durch oder zieht ein Etikett ein, je nach den Einstellungen.

12. Mit dem Selbsttest mit CANCEL auf Seite 146 können Sie bei Bedarf überprüfen, ob Ihr

Drucker drucken kann. Das Einlegen von Medien im Abrissmodus ist abgeschlossen.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

Zusätzliche Schritte für den Abziehmodus (mit oder ohne Aufwickeln des Trägermaterials)

13. Drücken Sie den Freigabehebel des Abziehmechanismus nach unten, um die

Abzieheinheit zu öffnen.

P1048261-033 04.05.2012

14. Ziehen Sie das Medium ca. 500 mm aus dem Drucker heraus.

Einrichten des Druckers

Einlegen von Medien

15. Entfernen Sie die freigelegten Etiketten, sodass nur das Trägermaterial übrig bleibt.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

16. Führen Sie das Trägermaterial hinter der Abzieheinheit ein. Stellen Sie sicher, dass das

Ende des Trägermaterials aus dem Drucker herausragt.

17. Führen Sie diesen Schritt durch, wenn Sie den Abziehmodus mit Aufwickeln des

Trägermaterials verwenden möchten. Auf Ihrem Drucker muss die Aufwickeloption installiert sein.

17-a. Schieben Sie das Trägermaterial in den Schlitz der Spule zum Aufwickeln

des Trägermaterials (

1).

17-b. Schieben Sie das Trägermaterial so weit nach hinten, bis es die Rückplatte

der Aufwickelspuleinheit berührt.

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen von Medien

17-c.

Wickeln Sie das Trägermaterial um die Aufwickelspule, und drehen Sie die Spule entgegen dem Uhrzeigersinn, um das Trägermaterial festzuziehen.

18.

Achtung • Betätigen Sie zum Schließen der Abzieheinheit den Abziehfreigabehebel

mit der rechten Hand. Nehmen Sie beim Schließen keinesfalls Ihre linke Hand zu Hilfe. Sie könnten sich am oberen Rand der Abziehwalze/-einheit Ihre Finger einklemmen.

Schließen Sie die Abzieheinheit, indem Sie den Freigabehebel des Abziehmechanismus verwenden.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

19. Schieben Sie die äußere Medienrandführung ein, bis sie den Rand der Medien berührt.

20. Drehen Sie den Hebel zum Öf fnen d es D r uck ko p fes im Uhrz eig ersin n, bis der Druckkopf

einrastet.

21. Stellen Sie am Drucker den Abziehmodus ein (weitere Informationen finden Sie unter

Druckmodus auf Seite 82).

P1048261-033 04.05.2012

22. Schließen Sie die Medienklappe.

Einrichten des Druckers

Einlegen von Medien

23. Drücken Sie PAUSE, um den Pause-Modus zu beenden und das Drucken zu aktivieren.

Der Drucker führt möglicherweise eine Etikettenkalibrierung durch oder zieht ein Etikett ein, je nach den Einstellungen.

24. Mit dem Selbsttest mit CANCEL auf Seite 146 können Sie bei Bedarf überprüfen, ob Ihr

Drucker drucken kann. Das Einlegen von Medien im Abziehmodus ist abgeschlossen.

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

Zusätzliche Schritte für den Schneidemodus

25.

Achtung • Das Schneidmesser ist scharf. Berühren Sie die Schneide nicht, und

streichen Sie nicht mit den Fingern an ihr entlang.

Führen Sie die Medien durch die Schneidevorrichtung hindurch.

P1048261-033 04.05.2012

Einrichten des Druckers

Einlegen von Medien

26. Schieben Sie die äußere Medienrandführung ein, bis sie den Rand der Medien berührt.

27. Drehen Sie den Hebel zum Öf fnen d es D r uck ko p fes im Uhrz eig ersin n, bis der Druckkopf

einrastet.

28. Stellen Sie am Drucker den Schneidemodus ein (weitere Informationen finden Sie unter

Druckmodus auf Seite 82).

04.05.2012 P1048261-033

Einrichten des Druckers

Einlegen von Medien

29. Schließen Sie die Medienklappe.

30. Drücken Sie PAUSE, um den Pause-Modus zu beenden und das Drucken zu aktivieren.

Der Drucker führt möglicherweise eine Etikettenkalibrierung durch oder zieht ein Etikett ein, je nach den Einstellungen.

31. Mit dem Selbsttest mit CANCEL auf Seite 146 können Sie bei Bedarf überprüfen, ob Ihr

Drucker drucken kann. Das Einlegen von Medien im Schneidemodus ist abgeschlossen.

P1048261-033 04.05.2012

Druckerkonfiguration und

-anpassung

In diesem Kapitel finden Sie Informationen zur Konfi guration und Anpassung des Drucker.

Inhalt

Ändern von Druckereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Druckeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Kalibrierungs- und Diagnosetools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Netzwerkeinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Spracheinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Sensoreinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Anschlusseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Kalibrierung der Farbband- und Mediensensoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Druckanpassung des Druckkopfes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Anpassen der Bandspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Verbrauchtes Farbband entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

In diesem Kapitel werden veränderbare Druckereinstellungen und die dafür erforderlichen Werkzeuge erläutert. Zu diesen Werkzeugen zählt Folgendes:

• ZPL- und Set/Get/Do (SGD)-Befehle (weitere Informationen dazu können Sie dem

Zebra

Programmierhandbuch entnehmen.)

• Gilt nur für ZT230-Drucker: das Bedienfeld des Druckers (weitere Informationen finden

Sie unter ZT230-Bedienfeldanzeige auf Seite 17.)

•Die Webseiten des Druckers, wenn der Drucker die Verbindung über Kabel oder einen

drahtlos verbundenen Printserver herstellt (weitere Informationen finden Sie im ZebraNet-Benutzerhandbuch für Wireless Print Server und Wireless Plus Print Server.)

Diese Handbücher finden Sie unter http://www.zebra.com/manuals oder auf der Benutzer -CD, die mit dem Drucker geliefert wurde.

Dieses Kapitel enthält die folgenden Unterabschnitte:

• Druckeinstellungen auf Seite 79

• Kalibrierungs- und Diagnosetools auf Sei te 84

• Netzwerkeinstellungen auf Seite 90

• Spracheinstellungen auf Seite 93

• Sensoreinstellungen auf Seite 96

• Anschlusseinstellungen auf Seite 97

P1048261-033 04.05.2012

Druckeinstellungen

Tabelle 7 • Druckeinstellungen

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Druckschwärzung

Druckgeschwindigkeit

Legen Sie für die Schwärzung die niedrigste Einstellung fest, mit der ein gutes Druckergebnis erzielt werden kann. Wenn der Schwärzungsgrad zu hoch gesetzt ist, wird das Druckbild des Etiketts möglicherweise unscharf, die Strichcodes können unter Umständen nicht richtig eingelesen werden, das Farbband kann durchschmoren oder der Druckkopf vorzeitig verschleißen.

Mit dem Selbsttest mit FEED auf Seite 148 können Sie bei Bedarf die optimale Schwärzungseinstellung ermitteln.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

0,0 – 30,0

^MD, ~SD print.tone

Menüelement des Bedienfelds: SCHWÄRZUNG auf Seite 20 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > General Setup (Allgemeines Setup) > Darkness (Schwärzungsgrad)

Hiermit wählen Sie die Geschwindigkeit beim Etikettendruck aus (Angabe in Zoll pro Sekunde). Bei geringerer Druckgeschwindigkeit wird in der Regel eine bessere Druckqualität erzielt.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e):

2, 3, 4, 5, 6 ^PR

Verwendeter SGD-Befehl:

media.speed

Menüelement des Bedienfelds: DRUCKGESCHWIND. auf Seite 20 Drucker-Webseite: N/Z

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 7 • Druckeinstellungen (Forts.)

Medientyp Wählen Sie den Medientyp aus, den Sie verwenden.

• Wenn Sie ENDLOS auswählen, müssen Sie bei der Angabe des Etikettenformats auch

einen Längenwert für die Etiketten angeben (^LL, wenn Sie ZPL verwenden).

• Wenn Sie für verschiedene nicht endlose Medien AUSSPARUNG/LÜCKE oder

REFLEXION auswählen, führt der Drucker Medien zur Berechnung der Etikettenlänge zu.

Weitere Informationen finden Sie unter Medientypen auf Seite 38.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• ENDLOS

• LÜCKE/FALZ

• REFLEXION

^MN ezpl.media_type

Menüelement des Bedienfelds: MEDIENTYP auf Seite 20 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Media Setup (Medien-Setup) > Media Type (Medientyp)

Druckmethode Legen Sie fest, ob für den Drucker der direkte Thermomodus (kein Farbband) oder der

Thermotransfermodus (Verwendung von Medien für den Thermotransferdruck und Farbband) ausgewählt werden soll.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• THERMOTRANSFERDRUCK

• DIREKTER THERMODRUCK

^MT ezpl.print_method

Menüelement des Bedienfelds: DRUCKMETHODE auf Seite 20 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Media Setup (Medien-Setup) > Print Method (Druckmethode)

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

Medienrichtung

Werkseitige Abrisslinieneinstellung bei Position 000

Tabelle 7 • Druckeinstellungen (Forts.)

Ändern von Druckereinstellungen

Abrissposition

Legt bei Bedarf die Position der Medien auf der Abrissleiste nach dem Drucken fest.

• Durch höhere Werte wird das Medium nach außen verschoben (die Abrisslinie

verschiebt sich in Richtung der Vorderkante des nächsten Etiketts).

• Niedrigere Werte verschieben das Medium nach innen (die Abrisslinie verschiebt sich

in Richtung der Kante des zuletzt gedruckten Etiketts).

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e):

-120 bis 120 ~TA

Verwendeter SGD-Befehl:

ezpl.tear_off

Menüelement des Bedienfelds: ABRISSKANTE auf Seite 21 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > General Setup (Allgemeines Setup) > Tear Off (Abriss)

Druckbreite Legen Sie die Breite für die verwendeten Etiketten fest. Als Standardwert ist die maximale

Breite des Druckers auf der Grundlage des dpi-Werts für den Druckkopf festgelegt.

Hinweis • Wenn Sie die Breite zu schmal einstellen, werden T ei le des Etiketten-

formats möglicherweise nicht auf das Medium gedruckt. Wenn Sie einen zu großen Breitenwert wählen, wird Formatierungsspeicher verschwendet, und der Druckbereich geht möglicherweise über das Etikett hinaus. Diese Einstellung kann sich auf die horizontale Position des Etiketts auswirken, wenn das Bild mithilfe des ZPL II-Befehls ^POI invertiert wurde.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

0000 bis 1248 Punkte

^PW ezpl.print_width

Menüelement des Bedienfelds: DRUCKBREITE auf Seite 21 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Media Setup (Medien-Setup) > Print Width (Druckbreite)

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 7 • Druckeinstellungen (Forts.)

Druckmodus Wählen Sie einen Druckmodus aus, der mit den Optionen Ihres Druckers kompatibel ist.

Informationen zur Auswahl des Druckmodus und den verschiedenen Druckeroptionen finden Sie unter Auswählen des Druckmodus auf Seite 53.

Linke Etikettenposition

Mögliche Werte:

• ABRISSKANTE

• SCHNEIDVORRICHTUNG

• ABZIEHEN (verwenden Sie diesen Wert zum

Drucken im Abzieh- oder TrägermaterialAufwickelmodus)

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

^MM media.printmode

Menüelement des Bedienfelds: DRUCKMODUS auf Seite 21 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > General Setup (Allgemeines Setup) > Print Mode (Druckmodus)

Mögliche Werte:

-9999 bis 9999

Zugehörige(r) ZPL-Befehl(e): ^LS Verwendeter SGD-Befehl:

zpl.left_position

Menüelement des Bedienfelds: LI. POSITION auf Seite 21

Neudruckmodus

Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Advanced Setup (Erweitertes Setup) > Left Position (Linke Position)

Wenn der Neudruckmodus aktiviert ist, können Sie das zuletzt gedruckte Etikett erneut drucken, indem Sie die Tasten PAUSE (Anhalten) + CANCEL (Abbrechen) auf dem Bedienfeld des Druckers gedrückt halten.

Mögliche Werte:

• AN

• AUS

Zugehörige(r) ZPL-Befehl(e): ^JZ Verwendeter SGD-Befehl:

ezpl.reprint_mode

Menüelement des Bedienfelds: NEUDRUCKMODUS auf Seite 22 Drucker-Webseite: N/Z

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

Etikettenlänge (einschließlich Etiket ten zwisch en ra um)

Etikettenzwischenraum

Legen Sie die maximale Etikettenlänge auf etwa diesen Wert fest.

Tabelle 7 • Druckeinstellungen (Forts.)

Ändern von Druckereinstellungen

Maximale Etikettenlänge

Legen Sie als maximale Etikettenlänge stets einen Wert fest, der mindestens 25,4 mm (1 Zoll) größer als die tatsächliche Etikettenlänge plu s Etikettenz wischenraum i st. Wenn der festgelegte Wert kleiner als die Etikettenlänge ist, geht der Drucker davon aus, dass ein Endlosmedium eingelegt wurde. In d iesem Fall kann der Drucker den Kali brierungsvor gang nicht ausführen.

Wenn die Etikettenlänge einschließlich des Etikettenabstandes beispielsweise 152 mm (6 Zoll) beträgt, legen Sie den Parameter mindestens für 178 mm (7 Zoll) fest.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): ^ML Verwendeter SGD-Befehl: ezpl.label_length_max Menüelement des Bedienfelds: Drucker-Webseite:

04.05.2012 P1048261-033

0 für die maximale Etikettenlänge, die vom Drucker unterstützt wird.

MAX. ETIKETTENLÄNGE auf Seite 22

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Media Setup (Medien-Setup) > Maximum Length (Maximale Länge)

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Kalibrierungs- und Diagnosetools

Tabelle 8 • Kalibrierungs- und Diagnosetools

Druckerinformationen

Drucken Sie die angegebenen Informationen auf ein Etikett oder mehrere Etiketten.

Mögliche Werte:

• EINSTELLUNGEN – Druckt das Konfigurations-

etikett des Druckers.

• NETZWERK – Druckt die Einstellungen aller instal-

lierten Printserver.

• FORMATE – Druckt die verfügbaren Formate, die

im Arbeitsspeicher des Druckers, in einem FlashSpeicher oder einer optionalen Speicherkarte gespeichert sind.

• BILDER – Druckt die verfügbaren Bilder, die im

Arbeitsspeicher des Druckers, in einem Flash-Speicher oder einer optionalen Speicherkarte gespeichert sind.

• SCHRIFTARTEN – Druckt die verfügbaren Schrift-

arten des Druckers, einschließlich der Standardschriftarten des Druckers plus sämtliche optionale Schriftarten. Schriftarten können in einem RAModer Flash-Speicher gespeichert werden.

• BARCODES – Druckt die verfügbaren Barcodes des

Druckers. Barcodes können in einem RAM- oder Flash-Speicher gespeichert werden.

• ALLE – Druckt die vorherigen sechs Etiketten.

• SENSORPROFIL – Zeigt die Sensoreinstellungen im

Vergleich zu den tatsächlichen Sensorwerten. Informationen zur Interpretation der Sensorprofilergebnisse finden Sie unter Sensorprofil auf Seite 153.

Zugehörige(r) ZPL-Befehl(e):

Settings (Einstellungen): ~WC Netzwerk: ~WL Sensorprofil: ~JG Sonstiges: ^WD

Verwendeter SGD-Befehl: nicht vorhanden Menüelement des Bedienfelds:

Settings (Einstellungen): DRUCKER-

INFORMATIONEN auf Seite 24

Netzwerk: DRUCKER-INFORMATIONEN auf Seite 30 Sensorprofil: DRUCKER-INFORMATIONEN auf

Seite 34

Taste(n) des Bedienfelds:

Einstellungen und Netzwerk: Ergreifen Sie eine der folgenden Möglichkeiten:

• Halten Sie die Taste CANCEL (Abbrechen)

während des Einschaltens des Druckers gedrückt.

• Halten Sie die Tasten FEED (Vorschub) +

CANCEL (Abbrechen) 2 Sekunden lang

gedrückt, sobald der Drucker betriebsbereit ist.

Sensorprofil: Halten Sie die Taste FEED (Vorschub) + CANCEL (Abbrechen) während des Einschaltens des Druckers gedrückt.

Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Print Listings on Label (Listen auf Etikett drucken)

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 8 • Kalibrierungs- und Diagnosetools (Forts.)

LCD-Kontrast Ändern Sie den Kontrast der Anzeige des Druckers. (nur bei ZT230)

Mögliche Werte:

3 bis 15

Zugehörige(r) ZPL-Befehl(e): nic ht vo rh anden Verwendeter SGD-Befehl:

display.contrast

Menüelement des Bedienfelds: LCD-KONTRAST auf Seite 24 Drucker-Webseite: N/Z

Leerlaufanzeige Wählen Sie aus, welche Informationen auf der Anzeige des Druckers angezeigt werden

sollen, wenn sich der Drucker im Leerlauf befindet. (nur bei ZT230)

Mögliche Werte:

• FW-VERSION

• IP ADDRESS (IP-ADRESSE)

• MM/TT/JJ 24 H

• MM/TT/JJ 12 H

• TT/MM/JJ 24 H

• TT/MM/JJ 12 H

Zugehörige(r) ZPL-Befehl(e): nic ht vo rh anden Verwendeter SGD-Befehl:

device.idle_display_format

Menüelement des Bedienfelds: LEERLAUFANZEIGE auf Seite 24 Drucker-Webseite: N/Z

Einschaltvorgang Festlegen des Einschaltvorgangs

Legen Sie fest, welche Vorgänge der Drucker während des Einschaltens ausführen soll.

• KALIBRIEREN passt Sensorebenen und -schwellenwerte an, legt die

Etikettenlänge fest und zieht das Medium bis zum nächsten Trägerband ein.

• VORSCHUB spult die Etiketten bis zum ersten Registrierungspunkt vor.

• LÄNGE legt die Etikettenlänge mithilfe der aktuellen Sensorw erte fest und zieht

das Medium bis zum nächsten Trägerband ein.

• KEINE REAKTION weist den Drucker an, das Medium nicht zu verschieben.

Sie müssen manuell sicherstellen, dass das Trägerband korrekt positioniert ist, oder FEED (Vorschub) drücken, um das nächste Trägerband zu positionieren.

• KURZ-KAL. legt Medien- und Trägerbandschwellenwerte ohne Anpassung des

Sensorzuwachses fest, bestimmt die Etikettenlänge und zieht das Medium bis zum nächsten Trägerband ein.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• KALIBRIEREN

• VORSCHUB

• LÄNGE

• KEINE REAKTION

• KURZ-KAL.

^MF ezpl.power_up_action

Menüelement des Bedienfelds: BEIM EINSCHALTEN auf Seite 24 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Calibration (Kalibrierung)

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 8 • Kalibrierungs- und Diagnosetools (Forts.)

DruckkopfVorgang

Festlegen des Druckkopf-Vorgangs

Legen Sie fest, welche Vorgänge der Drucker während des Schließens des Druckkopfs ausführen soll.

• KALIBRIEREN passt Sensorebenen und -schwellenwerte an, legt die

Etikettenlänge fest und zieht das Medium bis zum nächsten Trägerband ein.

• VORSCHUB – spult die Etiketten bis zum ersten Registrierungspunkt vor.

• LÄNGE legt die Etikettenlänge mith ilfe der aktuellen Sensorwerte fest und zieht das

Medium bis zum nächsten Trägerband ein.

• KEINE REAKTION weist den Drucker an, das Medium nicht zu verschieben. Sie

müssen manuell sicherstellen, dass das Trägerband korrekt positioniert ist, oder FEED (Vorschub ) drücken, um das nächste Trägerband zu positionieren.

• KURZ-KAL. legt Medien- und Trägerbandschwellenwerte ohne Anpassung des

Sensorzuwachses fest, bestimmt die Etikettenlänge und zieht das Medium bis zum nächsten Trägerband ein.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• KALIBRIEREN

• VORSCHUB

• LÄNGE

• KEINE REAKTION

• KURZ-KAL.

^MF ezpl.head_close_action

Menüelement des Bedienfelds: DRUCKKOPF ZU auf Seite 25 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Calibration (Kalibrierung)

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 8 • Kalibrierungs- und Diagnosetools (Forts.)

Standards laden Standardeinstellungen des Druckers oder Printservers laden

• WERKSEITIGE INSTALLATION – Bis auf die Netzwerkeinstellungen werden

alle Druckereinstellungen auf die werkseitig festgelegten Standardeinstellungen zurückgesetzt. Verfahren Sie sorgfältig beim Laden der Standardeinstellungen, da Sie alle manuell geänderten Einstellungen neu laden müssen.

• NETZWERK – Neuinitialisierung des kabelgebundenen oder drahtlosen Printservers

des Druckers. Mit einem drahtlosen Printserver ist der Drucker auch mit Ihrem WLAN-Netzwerk verbunden.

• LETZTE SICHERUNG – Mit diesem Parameter werden die zuletzt permanent

gespeicherten W erte geladen.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e):

• WERKSEITIGE INSTALLATION

• NETZWERK

• LETZTE SICHERUNG

Werkseitige Installation: ^JUF Netzwerk: ^JUN Letzte Sicherung: ^JUR

Verwendeter SGD-Befehl:

nicht vorhanden

Menüelement des Bedienfelds: STANDARDS LADEN auf Seite 30 Taste(n) des Bedienfelds:

Werkseitige Installation: Halten Sie die Tasten FEED (Vorschub) + PAUSE (Unterbrechen) während des

Einschaltens des Druckers gedrückt, um die Druckerparameter auf die Werkeinstellungen zurückzusetzen.

Netzwerk: Halten Sie die Tasten FEED (Vorschub) + P AUSE (Unterbr echen) während des Einschaltens des Druckers gedrückt, um die Netzwerkparameter auf die Werkeinstellungen zurückzusetzen.

Letzte Sicherung: N/Z

Drucker-Webseite:

Werkseitige Installation: View and Modify Printer

Settings (Druckereinstellungen anzeigen und ändern) > Restore Default Configuration (Standardkonfiguration wiederherstellen)

Netzwerk: Print Server Settings

(Printservereinstellungen) > Reset Print Server (Zurücksetzen des Printservers)

Letzte Sicherung: View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Restore Saved Configuration (Gespeicherte Konfiguration wiederherstellen)

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 8 • Kalibrierungs- und Diagnosetools (Forts.)

Kalibrieren des Medien- und Farbbandsensors

Kommunikationsdiagnosemodus

Kalibrieren Sie den Drucker zur Anpassung der Empfindlichkeit der Medien- und Farbbandsensoren.

Ausführliche Hinweise zur Durchführung der Kalibrierung finden Sie unter

Kalibrierung der Farbband- und Mediensensoren auf Seite 99.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl: Menüelement des Bedienfelds: Taste(n) des Bedienfelds:

N/Z

~JC ezpl.manual_calibration

MEDIEN/FARBBAND-KAL. auf Seite 25

Halten Sie die Tasten PAUSE (Unterbrechen) + FEED (Vorschub) + CANCEL (Abbrechen) 2 Sekunden lang gedrückt, um die Kalibrierung zu starten.

Drucker-Webseite:

Der Kalibrierungsvorgang kann nicht über die Webseiten gestartet werden. Auf der folgenden W e bseite finden Sie die Ei nstellungen, die während der Kalibrierung des Sensors festgelegt werden:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Calibration (Kalibrierung)

Wichtiger Hinweis •

Nehmen Sie keine Änderungen dieser Einstellungen vor, es sei denn, Sie werden vom technische n Support vo n Zebra oder durch einen autorisierten Kundendiensttechniker dazu aufgefordert.

Mit diesem Diagnosewerkzeug gibt der Drucker Hexadezimalwerte für alle vom Drucker empfangenen Daten aus.

Weitere Informationen finden Sie unter Kommunikationsdiagnosetest auf Seite 152.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl: Menüelement des Bedienfelds: Taste(n) des Bedienfelds:

• DEAKTIVIERT

• AKTIVIERT

~JD zum Aktivieren, ~JE zum Deaktivieren device.diagnostic_print

DIAGNOSEMODUS auf Seite 25

Halten Sie die Tasten PAUSE (Unterbrechen) + FEED (Vorschub) 2 Sekunden lang gedrückt, sobald der Drucker betriebsbereit ist.

Drucker-Webseite: N/Z

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 8 • Kalibrierungs- und Diagnosetools (Forts.)

ZBI aktivieren Zebra Basic Interpreter (ZBI 2.0™) ist eine Programmieroption, die Sie für Ihren

Drucker erwerben können. Wenn Sie diese Option kaufen möchten, wenden Sie sich für weitere Informationen bitte an Ihren Zebra-Händler.

Mögliche Werte: N/Z Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

nicht vorhanden zbi.key (stellt fest, ob die ZBI 2.0-Option am

Drucker aktiviert oder deaktiviert ist)

Menüelement des Bedienfelds: ZBI AKTIVIERT? auf Seite 26 Drucker-Webseite: N/Z

Ausführen eines ZBI-Programms

Sofern ZBI installiert ist, können Sie ein ZBI-Programm ausführen, das Sie auf Ihren Drucker heruntergelad en ha ben.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl: Menüelement des Bedienfelds:

N/Z

^JI, ~JI zbi.control.run

AUSFÜHREN EINES ZBI-PROGRAMMS auf Seite 26

Verzeichnisliste

N/Z

~JQ zbi.control.terminate

ANHALTEN EINES ZBI-PROGRAMMS auf Seite 26

Verzeichnisliste

Anhalten eines ZBI-Programms

Drucker-Webseite:

Führt Ihr Drucker ein ZBI-Programm aus, können Sie dieses Programm anhalten.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl: Menüelement des Bedienfelds: Drucker-Webseite:

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Netzwerkeinstellungen

Tabelle 9 • Netzwerkeinstellungen

IP-Adresse Anzeige und Festlegen der IP-Adresse des Druckers

Sie können die IP-Adresse des Druckers anzeigen lassen und bei Bedarf verändern. Die Änderungen dieser Einstellung werden nur dann gespeichert, wenn das IP-

PROTOCOL (IP-PROTOKOLL) auf PERMANENT eingestellt ist. Um vorgenommene Änderungen zu aktivieren, setzen Sie den Printserver zurück (siehe Netzwerk

zurücksetzen auf Seite 92).

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e):

000 bis 255 für jedes Feld ^ND

Verwendeter SGD-Befehl: Kabelgebunden: internal_wired.ip.addr

Drahtlos: ip.addr, wlan.ip.addr

Menüelement des Bedienfelds: IP-ADRESSE auf Seite 28 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP Settings (TCP/IP-Einstellungen)

Subnetzmaske Anzeige und Festlegen der Subnetzmaske

Sie können die Subnetzmaske anzeigen lassen und bei Bedarf verändern. Dieses Menüelement wird nur angezeigt, wenn ein über Kabel oder ein drahtlos

verbundener Printserver auf Ihrem Drucker installiert ist. Zum Speichern dieser Einstellung stellen Sie das IP PROTOCOL (IP-PROTOKOLL) auf PERMANENT ein, und setzen Sie dann den Printserver zurück (siehe Netzwerk zurücksetzen auf Seite 92).

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e):

000 bis 255 für jedes Feld ^ND

Verwendeter SGD-Befehl: Kabelgebunden:

internal_wired.ip.netmask

Drahtlos: wlan.ip.netmask

Menüelement des Bedienfelds: SSUBNET-MASKE auf Seite 28 Drucker-Webseite:

P1048261-033 04.05.2012

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP Settings (TCP/IP-Einstellungen)

Druckerkonfiguration und -anpassung

Tabelle 9 • Netzwerkeinstellungen (Forts.)

Gateway Anzeigen oder Festlegen des Standard-Gateways

Sie können das Standard-Gateway anzeigen lassen und bei Bedarf verändern. Dieses Menüelement wird nur angezeigt, wenn ein über Kabel oder ein drahtlos

verbundener Printserver auf Ihrem Drucker installiert ist. Zum Speichern dieser Einstellung stellen Sie das IP PROTOCOL (IP-PROTOKOLL) auf PERMANENT ein und setzen Sie dann den Printserver zurück (siehe Netzwerk zurücksetzen auf Seite 92).

Ändern von Druckereinstellungen

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e):

000 bis 255 für jedes Feld ^ND

Verwendeter SGD-Befehl: Kabelgebunden:

internal_wired.ip.gateway

Drahtlos: wlan.ip.gateway

Menüelement des Bedienfelds: GATEWAY auf Seite 28 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP Settings (TCP/IP-Einstellungen)

IP-Protokoll Festlegen des Verfahrens zur IP-Auflösung

Über diesen Parameter wird angegeben, ob die IP-Adresse vom Benutzer (permanent) oder über den Server (dynamisch) ausgewählt wird. Wenn eine dynamische Option ausgewählt ist, wird mit diesem Parameter die Methode angegeben, mithilfe derer der kabelgebundene oder drahtlose Printserver die IP-Adresse vom Server abruft.

Mögliche Werte:

• ALLE

• NUR SAMMELN

• RARP

• BOOTP

• DHCP

• DHCP UND BOOTP

• PERMANENT

Zugehörige(r) ZPL-Befehl(e):

^ND

Verwendeter SGD-Befehl: Kabelgebunden:

internal_wired.ip.protocol

Drahtlos: wlan.ip.protocol

Menüelement des Bedienfelds: IP-PROTOKOLL auf Seite 29 Drucker-Webseite:

04.05.2012 P1048261-033

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Network Communications Setup (Setup Netzwerkkommunikation) > TCP/IP Settings (TCP/IP-Einstellungen)

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 9 • Netzwerkeinstellungen (Forts.)

MAC-Adresse Anzeige der MAC-Adresse

Lassen Sie sich die Media Access Control (MAC)-Adresse des Printservers, der im Drucker installiert ist (kabelgebunden oder drahtlos), anzeigen.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl: Kabelgebunden: internal_wired.mac_addr

Menüelement des Bedienfelds: MAC-ADRESSE auf Seite 29 Drucker-Webseite:

ESSID Anzeige des ESSID-Werts

Die Extended Service Set Identification (ESSID) ist eine Kennung für Ihr drahtloses Netzwerk. Diese Einstellung, die nicht vom Be die nfel d au s geändert werden kann, gibt die ESSID für die aktuelle Drahtloskonfi guration an.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl: wlan.essid Menüelement des Bedienfelds: MAC-ADRESSE auf Seite 29

N/Z nicht vorhanden

Drahtlos: wlan.mac_addr

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Network Communications Setup (Setup Netzwerkkommunikation) > Wireless Setup (Drahtloses Setup)

32-stellige alphanumerische Zeichenfolge (Standard 125)

nicht vorhanden

Netzwerk zurücksetzen

Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Network Communications Setup (Setup Netzwerkkommunikation) > Wireless Setup (Drahtloses Setup)

Mit dieser Option werden der über Kabel bzw. drahtlos verbundene Printserver zurückgesetzt. Sie müssen den Printserver zurücksetzen, damit Änderungen der Netzwerkeinstellungen aktiviert werden.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

N/Z

~WR device.reset

Menüelement des Bedienfelds: NETZWERK ZURÜCKSETZEN auf Seite 30 Drucker-Webseite:

Print Server Settings (Printservereinstellungen) >

Factory Print Server Settings (Werkeinstellungen des Printservers)

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Spracheinstellungen

Tabelle 10 • Spracheinstellungen

Sprache Bei Bedarf können Sie die vom Drucker angezeigte Sprache ändern.

Diese Änderung betrifft die Wörter der nachfolgenden Punkte:

• das Startmenü

• die Benutzermenüs

• Fehlermeldungen

• das Konfigurationsetikett des Druckers, das Netzwerk-K on figurationsetikett und andere

Etiketten, die über die Benutzermenüs ausgedruckt werden können

Hinweis • Die Optionen für diesen Parameter werden in der Landessprache

angezeigt, sodass Sie Ihre Sprache leichter wiederfinden.

ZPL außer Kraft

Mögliche Werte:

ENGLISCH, SP ANISCH, FRANZÖSISCH, DEUTSCH, ITALIENISCH, NORWEGISCH, PORTUGIESISCH, SCHWEDISCH, DÄNISCH, SPANISCH 2, NIEDERLÄNDISCH, FINNISCH

Zugehörige(r) ZPL-Befehl(e): ^KL Verwendeter SGD-Befehl: display.language Menüelement des Bedienfelds:

(Menü EINSTELLUNGEN) SPRACHE auf Seite 22 (Menü SPRACHE) SPRACHE auf Seite 32

Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > General Setup (Allgemeines Setup) > Language (Sprache)

Aktivierung der Funktion ZPL außer Kraft

Mit der Aktivierung dieses Menüelements wird den folgenden ZPL-Befehlen ein Überschreiben der aktuellen Druckereinstellungen ermöglicht:

• ^MM (Druckmodus)

• ^MT (Druck mit direktem Thermomodus oder mit Thermotransfermodus)

• ^MN (Medientyp nicht endlos oder endlos)

Mögliche Werte:

• DEAKTIVIERT

• AKTIVIERT

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

nicht vorhanden zpl.zpl_override

Menüelement des Bedienfelds: ZPL AUSSER KRAFT auf Seite 32 Drucker-Webseite:

04.05.2012 P1048261-033

nicht vorhanden

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 10 • Spracheinstellungen (Forts.)

Befehlszeichen

Festlegen des Werts des Format-Befehlspräfixes

Das Format-Befehlspräfix ist ein zweistelliger Hexadezimalwert, der in ZPL/ZPLII-Formatanweisungen als Markierung für die Parameterposition verwendet wird. Der Drucker sucht nach diesem zweistelligen Hexadezimalzeichen, um den Beginn einer ZPL/ZPLII-Formatanweisung zu kennzeichnen.

Legen Sie den Wert des Formats (Befehlszeichen) so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Wichtiger Hinweis • Für das Format-Befehlspräfix, das Befehlszeichen und die

Trennzeichen müssen unterschiedliche Hexdezimalwerte verwendet werden. Der Drucker funktioniert nur ordnungsgemäß, wenn die Zeichen unterscheidbar sind. Wenn Sie den Wert über das Bedienfeld festlegen, überspringt der Drucker alle Werte, die bereits verwendet werden.

Mögliche Werte: 00 bis FF Zugehörige(r) ZPL-Befehl(e): ^CC oder ~CC Verwendeter SGD-Befehl: zpl.caret Menüelement des Bedienfelds: BEFEHLSZEICHEN auf Seite 32 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > ZPL Control (ZPL-Steuerung)

Prüfzeichen Festlegen des Werts des Kontrollpräfixzeichens

Der Drucker sucht nach diesem zweistelligen Hexadezimalzeichen, das den Beginn einer ZPL/ZPLII-Prüfanweisung kennzeichnet.

Legen Sie den Wert des Kontrollpräfixzeichens so fest, dass eine Übereinstim mung mit Ihrem Etikettenformat vorliegt.

Mögliche Werte: 00 bis FF Zugehörige(r) ZPL-Befehl(e): ^CT oder ~CT Verwendeter SGD-Befehl: zpl.control_character Menüelement des Bedienfelds: PRÜFZEICHEN auf Seite 32 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > ZPL Control (ZPL-Steuerung)

P1048261-033 04.05.2012

Tabelle 10 • Spracheinstellungen (Forts.)

Trennzeichen Festlegen des Werts des Trennzeichens

Das Trennzeichen ist ein zweistelliger Hexadezimalwert, de r in ZPL /ZPLIIFormatanweisungen als Markierung für die Parameterposition verwendet wird.

Legen Sie das Trennzeichen so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Mögliche Werte: 00 bis FF Zugehörige(r) ZPL-Befehl(e): ^CD oder ~CD Verwendeter SGD-Befehl: zpl.delimiter Menüelement des Bedienfelds: TRENNZEICHEN auf Seite 33

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Drucker-Webseite:

ZPL-Modus Festlegen des ZPL-Modus

Legen Sie den Modus so fest, dass eine Übereinstimmung mit Ihrem Etikettenformat vorliegt.

Der Drucker erkennt Etikettenformate, die in ZPL bzw. ZPLII geschrieben sind, sodass vorhandene ZPL-Formate nicht neu geschrieben werden müssen. Der Drucker verbleibt im gewählten Modus, bis er durch eine der hier aufgelisteten Möglichkeiten geändert wird.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): ^SZ Verwendeter SGD-Befehl: zpl.zpl_mode Menüelement des Bedienfelds: ZPL-MODUS auf Seite 33 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > ZPL Control (ZPL-Steuerung)

• ZPL II

• ZPL

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > ZPL Control (ZPL-Steuerung)

04.05.2012 P1048261-033

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Sensoreinstellungen

Tabelle 11 • Sensoreinstellungen

Sensortyp Auswählen des Mediensensors

Wählen Sie den Mediensensor aus, der zu dem verwendeten Medium passt. De r Reflexionssensor kann mit allen Medientypen verwen det werden. Der E mitt er/ Empfangssensor sollte nur für Medien mit einfacher Aussparung verwendet werden.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• EMITTER/EMPF.

• REFLEXION

^JS device.sensor_select

Menüelement des Bedienfelds: SENSORTYP auf Seite 34 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Media Setup (Medien-Setup)

Etikettensensor Festlegen der Empfindlichkeit des Etikettensensors

Wichtiger Hinweis • Dieser Wert wird während der Kalibrierung des Sensors

festgelegt. Nehmen Sie keine Änderungen dieser Einstellung vor, es sei denn, Sie werden vom technischen Support von Zebra oder durch einen autorisierten Kundendiensttechniker da zu aufgefordert.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

0 – 255 nicht vorhanden ezpl.label_sensor

Menüelement des Bedienfelds: ETIKETTENSENSOR auf Seite 34 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Calibration (Kalibrierung)

Etiketteneinzug Festlegen der Intensität der LED für den Etiketteneinzug

Wichtiger Hinweis • Dieser Wert wird während der Kalibrierung des Sensors

festgelegt. Nehmen Sie keine Änderungen dieser Einstellung vor, es sei denn, Sie werden vom technischen Support von Zebra oder durch einen autorisierten Kundendiensttechniker da zu aufgefordert.

Mögliche Werte: Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

0 – 255 nicht vorhanden ezpl.take_label

Menüelement des Bedienfelds: ETIK. NEHMEN auf Seite 35 Drucker-Webseite:

P1048261-033 04.05.2012

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Calibration (Kalibrierung)

Anschlusseinstellungen

Tabelle 12 • Anschlusseinstellungen

Baudrate Festlegen der Baudrate

Wählen Sie den Baudwert aus, der auch vom Hostcomputer verwendet wird.

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• 115200

• 57600

• 38400

• 28800

• 19200

• 14400

• 9600

• 4800

^SC comm.baud

Menüelement des Bedienfelds: BAUDRATE auf Seite 36 Drucker-Webseite:

View and Modify Printer Settings

Datenbits Festlegen des Werts der Datenbits

Wählen Sie den Datenbit-Wert aus, der auch vom Hostcomputer verwendet wird.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e):

• 7

• 8

^SC

(Druckereinstellungen anzeigen und ändern) > Serial Communications Setup (Setup serielle Kommunikation)

Verwendeter SGD-Befehl:

comm.data_bits

Menüelement des Bedienfelds: DATENBITS auf Seite 36 Drucker-Webseite:

04.05.2012 P1048261-033

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Serial Communications Setup (Setup serielle Kommunikation)

Druckerkonfiguration und -anpassung

Ändern von Druckereinstellungen

Tabelle 12 • Anschlusseinstellungen (Forts.)

Parität Festlegen des Paritätswerts

Wählen Sie den Paritätswert aus, der auch vom Hostcomputer verwendet wir d.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• KEINE

• GERADE

• UNGERADE

^SC comm.parity

Menüelement des Bedienfelds: PARITÄT auf Seite 36 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Serial Communications Setup (Setup serielle Kommunikation)

Host-Handshake Festlegen des Protokollwerts fü r de n Host -Ha n dsh ak e

Wählen Sie das Handshake-Protokoll aus, das auch vom Hostcomputer verwendet wird.

Mögliche Werte:

Zugehörige(r) ZPL-Befehl(e): Verwendeter SGD-Befehl:

• XEIN/XAUS

• RTS/CTS

• DSR/DTR

^SC comm.handshake

Menüelement des Bedienfelds: HOST HANDSHAKE auf Seite 36 Drucker-Webseite:

View and Modify Printer Settings

(Druckereinstellungen anzeigen und ändern) > Serial Communications Setup (Setup serielle Kommunikation)

P1048261-033 04.05.2012

Druckerkonfiguration und -anpassung

MEDIEN/FARBBAND-

KAL.

STARTEN

Kalibrierung der Farbband- und Mediensensoren

Führen Sie die in diesem Abschnitt beschriebenen Vorgänge zur Kalibrierung des Druckers durch, um die Empfindlichkeit der Medien- und Farbbandsensoren einzustellen

• Muss für bestimmte Aspekte die Kalibrierung des Sensors vorgenommen werden, finden Sie Druckprobleme auf Seite 131 nähere Informationen dazu.

• Eine Zusammenfassung der Optionen zum S t art der Kalibrierung finden Sie unter

Kalibrieren des Medien- und Farbbandsensors auf Seite 88.

Wichtiger Hinweis • Achten Sie auf die genaue Abfolge des Kalibrierungsvorgangs.

Absolvieren Sie alle Schritte, selbst wenn nur einer der Sensoren angepasst werden muss. Sie können den Vorgang jederzeit durch Drücken der Taste

So führen Sie die Kalibrierung eines Sensors durch:

1. Starten Sie die Medien- und Farbbandkalibrierung bei betriebsbereitem Drucker durch

eine der folgenden Möglichkeiten:

• Halten Sie die Tasten PAUSE (Unterbrechen) + FEED (Vorschub) + CANCEL

(Abbrechen) 2 Sekunden lang gedrückt.

CANCEL abbrechen.

• Senden Sie den SGD-Befehl ezpl.manual_calibration an den Drucker. W ei tere Informationen zu diesem Befehl finden Sie im Zebra-Programmierhandbuch.

• Nur für ZT230-Drucker:

a. Navigieren Sie zum folgenden Menüelement auf der Bedienfeldanzeige. Dieses

Element befindet sich im Menü OPTIONEN und SENSOREN. Weitere Informationen zum Bedienfeld und dem Zugriff auf Menüs finden Sie unter

ZT230-Bedienfeldanzeige auf Seite 17.

b. Drücken Sie die rechte Auswahltaste, um STARTEN zu wählen.

04.05.2012 P1048261-033

100

MEDIEN/FARBBAND-

KAL.

BACKING EINLEGEN FARBB. ENTFERNEN

Druckerkonfiguration und -anpassung

Kalibrierung der Farbband- und Mediensensoren

Der Drucker nimmt folgende Anpassungen vor:

•Die STATUS-Anzeige und die VORRAT-Leuchte blinken einmal gelb.

•Die PAUSE-Leuchte blinkt gelb.

• Das Bedienfeld (nur bei ZT230-Druckern) zeigt an:

Achtung • Der Druckkopf kann sehr heiß sein und bei Berührung schwere

Verbrennungen verursachen. Lassen Sie den Druckkopf abkühlen.

Drehen Sie den Hebel zum Öffnen des Druckkopfes (1) gegen den Uh rz eigersinn, um den Druckmechanismus freizugeben (

2).

P1048261-033 04.05.2012
