Zebra ZD500 ZD500 Series Kullanıcı Kılavuzu (tr) [tr]

Download

Page 1

ZD500 Series™

Kullanıcı Kılavuzu

Termal Transfer Yazıcısı

P1062653-03TR Rev. A

Page 2

aksesuarlar ZIH Corp. şirketine aittir. Bu kılavuzun ya da etiket yazıcısının içindeki yazılım yada ürün bilgisinin izinsiz olarak çoğaltılması bir yıla varan hapis cezası ve 10.000 ABD $'a varan para cezasıyla sonuçlanabilir (17 U.S.C.506). Telif hakkını ihlal edenler hukuki yükümlülüklere maruz kalabilirler.

Bu üründe ZPL Circuit; E

3®

dünya çapında saklıdır.

, ZPL II® ve ZebraLink™ programları ile Element Energy Equalizer®

ve Monotype Imaging yazı tipleri bulunabilir. Yazılım © ZIH Corp. Tüm hakları

ZD500 Serisi, ZD500R, ZebraLink ve tüm ürün adları ve numaraları ticari markalardır ve

Zebra ve Zebra logosu, ZPL, ZPL II, Element Energy Equalizer Devresi ve E

Devresi, ZIH

Corp.'un tescilli ticari markalarıdır. Tüm hakları dünya çapında saklıdır.

Diğer tüm marka isimleri, ürün isimleri ve tescilli markalar ilgili sahiplerine aittir.

Telif hakkı ve ticari markalar hakkında ek bilgi için Zebra Web sitesinde "Telif hakkı" bölümüne bakın.

www.zebra.com/copyright

Mülkiyet Bildirgesi Bu kılavuzda Zebra Technologies Corporation ve iştirakcı şubelerinin ("Zebra Technologies") mülkiyet bilgileri bulunmaktadır. Sadece burada anlatılan ekipmanları çalıştıran ve bakımını yapan tarafların bilgilendirilmesi amacını gütmektedir. Bu tür mülkiyet bilgileri, Zebra Technologies'in açık yazılı izni olmadan diğer taraflar tarafından başka hiçbir amaç için kullanılamaz, çoğaltılamaz veya ifşa edilemez.

Ürün İyileştirmeleri Ürünlerin sürekli olarak iyileştirmeleri Zebra Technologies'in politikasıdır. Tüm spesifikasyonlar ve tasarımlar bildirilmeden değiştirilebilir.

Sorumluluk Feragatı Zebra Technologies, yayınlanan Mühendislik spesifikasyonları ve kılavuzlarının doğru olmasını sağlamak için gereken önlemleri almıştır, ancak bazı hatalar meydana gelebilir. Zebra Technologies bu tür tüm hataları düzeltme hakkını saklı tutar ve bunlardan doğan sorumluluklardan feragat eder.

Sorumluluk Sınırlaması Zebra Technologies veya ekli ürünün yaratılması, üretilmesi veya teslimatında bulunan diğer tüm taraflar, bu ürünün kullanımından, kullanılmasının sonucundan veya kullanılamamasından kaynaklanacak hiçbir hasardan (kar kaybı, iş kesintisi, iş bilgilerinin kaybı veya diğer her türlü maddi kayıp dahil ancak bunlarla sınırlı olmamak kaydıyla), Zebra Technologies bu tür hasarların oluşabileceğine dair bilgilendirilmiş olsa dahi, sorumlu olmayacaktır. Bazı hukuk sistemlerinde tesadüfi veya neden olunan zararların hariç tutulmasına veya sınırlandırılmasına izin verilmediğinden, yukarıdaki sınırlama veya hariç tutma hükmü sizin için geçerli olmayabilir.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 3

Uyumluluk ve Mevzuata İlişkin Bildirgeler

FCC Uyumluluk Bildirgesi (ABD)

This device complies with Part 15 rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause

undesired operation.

This equipmentent has been tested and found to comply with the limits for Class B Digital Devices, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the product manuals, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, the user is encouraged to do one or more of the following measures:

• Reorient or relocate the receiving antenna.

iii

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced RF service technician for help.

Important •

1. The radio must be installed with a minimum 20 cm separation between the user and the

antenna.

2. The radio must not be co-located or used in simultaneous transmitting condition with

another radio.

3. The host system shall have a label to indicate that the system contains a certified module.

An example is “Contains FCC ID: I28MD-EXLAN11N, IC ID: 3798B-EXLAN11N”.

4. The radio is for indoor use only in the 5150-5250 GHz frequency range.

The user is cautioned that any changes or modifications not expressly approved by Zebra Technologies could void the user’s authority to operate the equipment. To ensure compliance, this printer must be used with fully shielded communication cables.

Mexico — NOM-121-SCT1-2009

Este equipo ha sido diseñado para operar con las antenas que enseguida se enlistan y para una ganancia máxima de antena de [x] dB. El uso con este equipo de antenas no incluidas en esta lista o que tengan una ganancia mayor que [x] dB quedan prohibidas. La impedancia requerida de la antena es de [y] ohms.

auden - p/n 220370-09

• Gain = 2.77dbi @ 2.4 GHz

• Gain = 2.69 - 3.19dBi @ 5 GHz

• Impedance = 50 ohms

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TRRev. A

Page 4

Kanada DOC Uyumluluk Beyanı

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. This Class B digital apparatus complies with Canadian ICES-003.

Industry Canada (IC) Warning

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: 1) This device may not cause interference., 2) This device must accept any interference, including interference that may cause undesired operation of the device.

Brasil — Aviso da Anatel

Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.

“Este produto está homologado pela ANATEL, de acordo com os procedimentos regulamentados pela Resolução 242/2000, e atende aos requisitos técnicos aplicados”

Para maiores informações, consulte o site da ANATEL www.anatel.gov.br

This equipment's operation is of a secondary character; that is, it doesn't have the right to protection against damaging interference, even from stations of the same type, nor can it cause interference to systems with a primary operating character.

Este produto utiliza internamente o modulo de RF M6E- micro numero de homologação pela ANATEL 3059-13-8108 e o modulo WYSBMVGXB numero de homologação pela ANATEL 3825-13-9965

Japonya Sınırlı Frekansları

この周波数帯は 5.725 5.825 GHz の日本で利用できるされません。

For 5.725 - 5.825 GHz, this frequency band will not be available in Japan.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 5

Tayvan Sınırlı Frekansları

5.15-5.25 GHz, 該頻段將在臺灣不可用。 For 5.15 - 5.25 GHz, this frequency band will not be available in Taiwan.

Kore Uyumluluk Bildirgesi

이 기기는 가정용 (B 급 ) 전자파 적합기기 로서 주로 가정에서 사용하는 것을 목적으로 하며 , 모든 지역에서 사용할 수 있습니다 .

The equipment is for home use (Class B) and has acquired electromagnetic conformity registration, so it can be used not only in residential area but other areas as well.

This radio device is not allowed to be used for human safety since it has possibility of radio interference during operation.

Avrupa Mevzuat Bilgileri

Not • Sınırlayıcı kullanıma sahip AB üyesi ülkelerin üzeri çizilmiştir. Bu cihaz, tüm EFTA

üyesi ülkelerde (CH, IS, LI, NO) kullanılabilir.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TRRev. A

Page 6

NCC

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

"Düşük Güçte Radyo Dalgaları Yayan Cihazlara İlişkin Yönetici Hükümler"e göre, NCC'nin izni olmadan, herhangi bir şirket, kurum ya da kullanıcının frekansı değiştirmesine, iletim gücünü artırmasına ya da orijinal özelliklerini veya performansını onaylı bir düşük güçlü radyo frekans cihazına göre değiştirmesine izin verilmez. Düşük güçte radyo frekansı cihazları, uçak güvenliğini tehdit etmemeli ve yasal iletişimlerde parazite neden olmamalıdır; Mevcut olması durumunda, parazitler giderilene dek kullanıcı çalışmayı hemen durdurmalıdır. Bahsedilen yasal iletişimler, radyo iletişimlerinin Telekomünikasyon Yasası ile uyumlu şekilde kullanıldığı anlamına gelir.

Düşük güçteki radyo frekans cihazları, yasal iletişimler ya da ISM radyo dalgası yayan cihazlardan kaynaklı girişime maruz kalabilir.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 7

WLAN Radyo Özellikleri

802.11 b

•2,4 GHz

• DSSS (DBPSK, DQPSK and CCK)

• RF gücü 63 mW (ZebraNet n Yazdırma Sunucusu)

802.11 g

•2,4 GHz

• OFDM (BPSK ve QPSK özellikli 16-QAM ve 64-QAM)

• RF gücü 63 mW (ZebraNet n Yazdırma Sunucusu)

802.11 n

•2,4 GHz

• OFDM (BPSK ve QPSK özellikli 16-QAM ve 64-QAM)

• RF gücü 63 mW (ZebraNet n Yazdırma Sunucusu)

vii

802.11 a/n

• 5,15-5,25 GHz, 5,25-5,35 GHz, 5,47-5,725 GHz, 5,725-5,825 GHz

• OFDM (BPSK ve QPSK özellikli 16-QAM ve 64-QAM)

• RF gücü 50 mW (ZebraNet n Yazdırma Sunucusu)

Bluetooth 2.1 + EDR

•2,4 GHz

•FHSS

• RF gücü 0,4 mW

RFID Radyo Özellikleri

• 902 - 928 MHz (ABD); 865 - 868 MHz (AB)

• ISO-18000 - 6B; ISO 18000-6C

• RF gücü <30 dBm ERP

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TRRev. A

Page 8

viii

Çevresel Yönetim

Belge Yöntemleri

Alternatif Renk

Bu kılavuzu çevrim içi görüntülüyorsanız, kılavuzdaki diğer bölümlere ya da Internet'teki web sitelerine doğrudan giriş yapmak amacıyla çapraz referanslar ya da köprüler için kullanılan mavi

metne tıklayabilirsiniz.

Komut Satırı Örnekleri, Dosya Adları ve Dizinleri

Bu ürünü ayrıştırılmamış belediye atık konteynerlerine atmayın. Bu ürün geri dönüştürülebilir ve yerel standartlar uyarınca geri dönüştürülmelidir.

Daha fazla bilgi için lütfen aşağıdaki adresten web sitemizi ziyaret edin:

Web adresi: www.zebra.com/environment

Tablo 1 • Belge Yöntemleri

Komut satırı örnekleri, dosya adları ve dizinleri bir Daktilo stili (Courier) monospaced yazı tipinde görünür. Örneğin:

ZTools yazarak Kurulum Sonrası komut dizelerini /bin dizininde görüntüleyebilirsiniz. Zebra<version number>.tar dosyasını /root dizininde açın.

Simgeler ve Yönlendirici Sözcükler

Aşağıdaki simgeler ve yönlendirici sözcükler dikkatinizi metnin belli alanlarına çekmeye yöneliktir.

Dikkat • Elektrostatik boşalma potansiyeline karşı sizi uyarır.

Dikkat • Elektrik çarpması potansiyeline karşı sizi uyarır.

Dikkat • Aşırı sıcaklığın yanmaya sebep olabileceği bir duruma karşı sizi uyarır.

Dikkat • Belirli bir işlemi yapmamak ya da engellememenin size fiziksel zarar verebileceğini

bildirir.

(Simge yok)

Dikkat • Belirli bir işlemi yapmamak ya da engellememenin donanıma fiziksel zarar

verebileceğini bildirir.

Önemli • Bir görevi bitirmek için temel şart olan bilgileri sunar.

Not • Ana metinin önemli noktalarını vurgulayan ya da ek olan nötr veya pozitif bilgileri sunar.

Araçlar • Verilen işi tamamlamak için hangi araçlara ihtiyacınız olduğunu size söyler.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 9

İçindekiler

Uyumluluk ve Mevzuata İlişkin Bildirgeler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

Çevresel Yönetim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

Belge Yöntemleri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

• İçindekiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix

1 • Giriş . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

ZD500 Series™ Termal Yazıcılar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

ZD500 Series™ yazıcısı şu özelliklere sahiptir: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

ZD500 Series™ yazıcısının seçenekleri: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kutunun içinde neler var? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Yazıcının Kutusunu Açma ve Kontrol Etme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Yazıcı Özellikleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Kontrol Paneli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Kontrol Paneli Ekran Menüsü ve Durum Simgeleri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Yazıcı Kontrol Paneli Ekranı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Menüdeki Ekranlar Arasında Gezinti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Kontrol Paneli Menü Haritası . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2 • Ayarlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Yazıcı için bir Konum Seçin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Gücü Bağlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Medyanın Hazırlanması ve Kullanımı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Medya Depolama İpuçları. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Yazıcı Menüsü ve Rapor Gösterim Dilinin Ayarlanması . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Rulo Medyanın Yüklenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

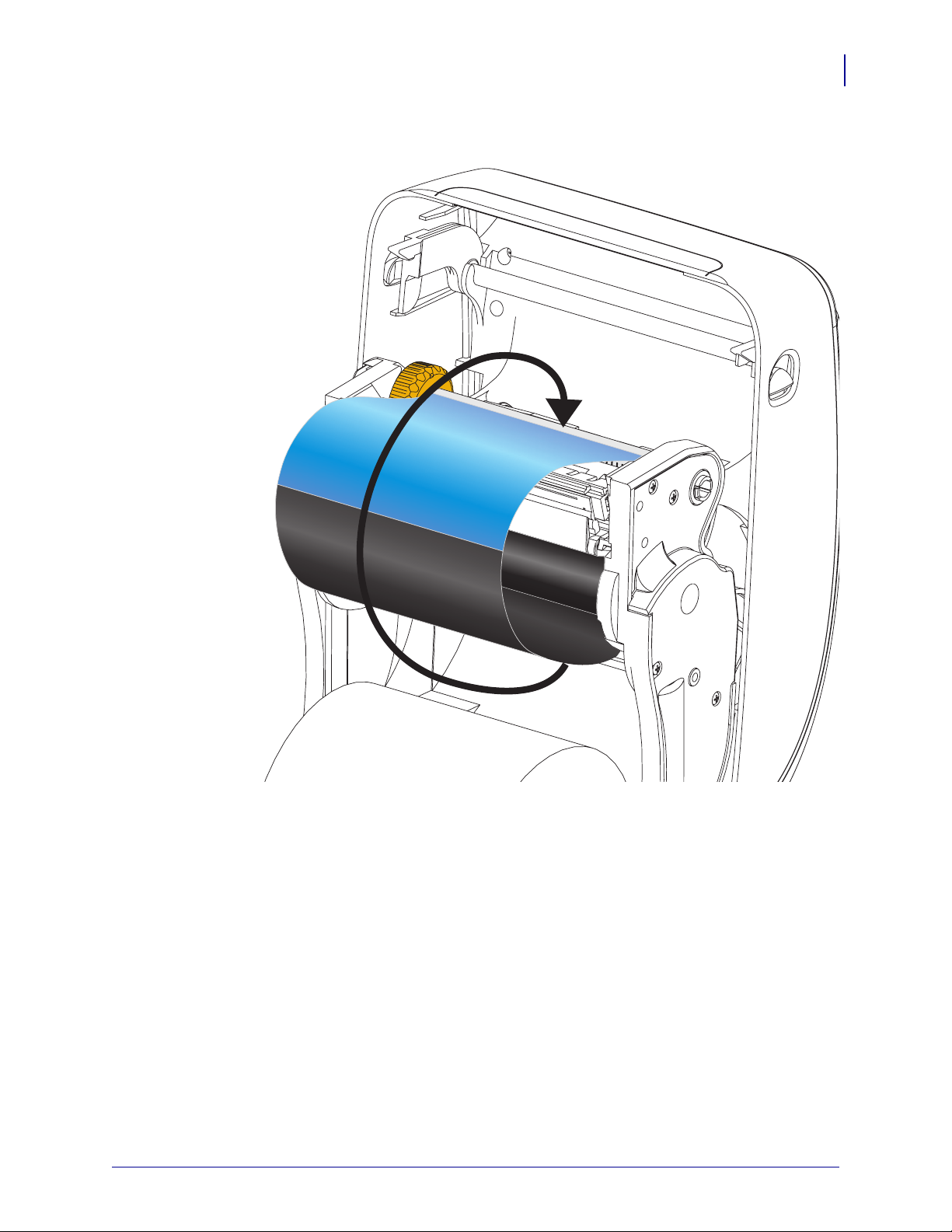

Transfer Şeridinin Yüklenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Yapılandırma Raporu Çıktıları ile Test Yazdırması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

1/4/2021 ZD500 Series™ Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 10

İçindekiler

Yazıcıyı bir Bilgisayara Bağlama. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Arayüz Kablosu Gereksinimleri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

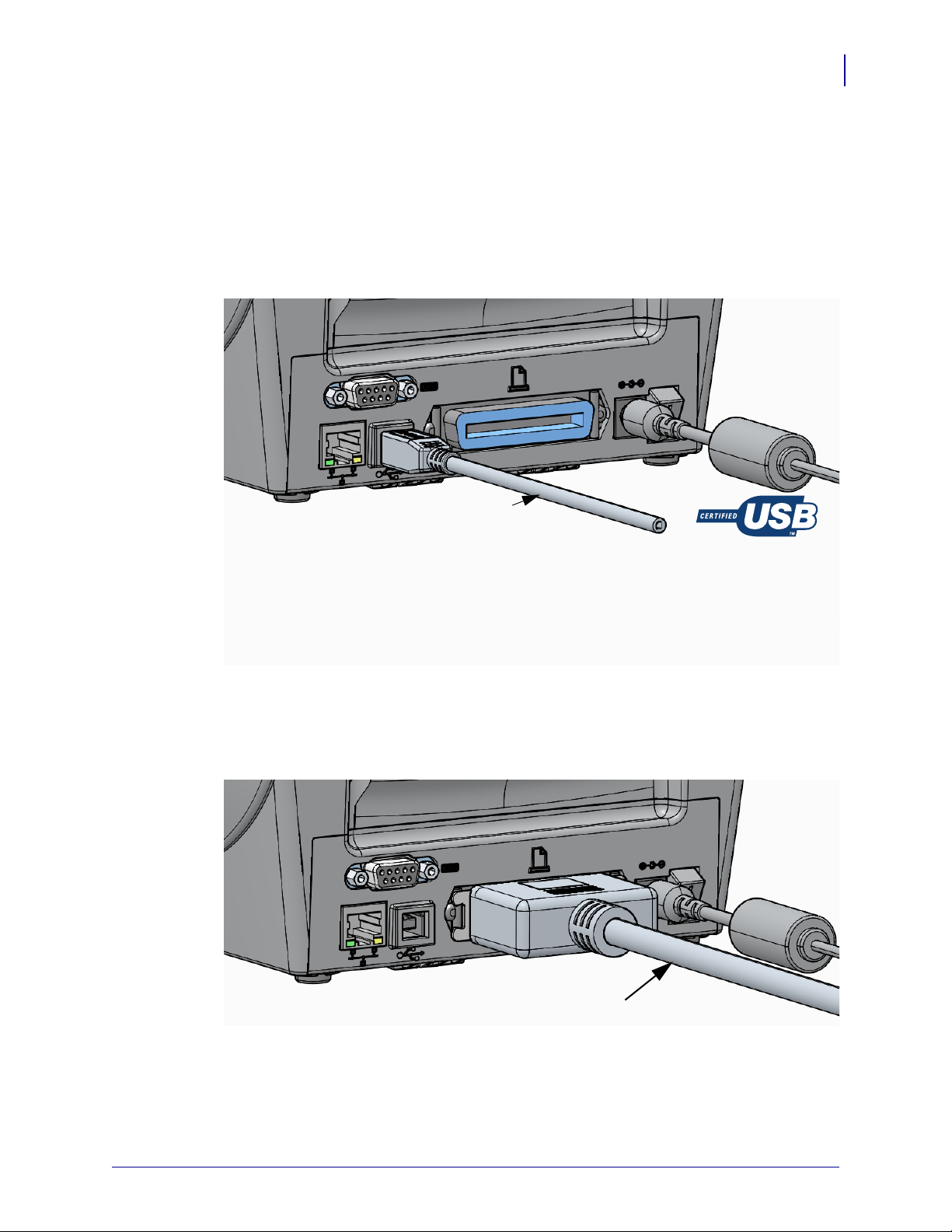

USB Arayüz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Seri Port Arayüzü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Kablolu (Ethernet) Arayüz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

ZebraNet® Dahili Kablosuz Yazdırma Sunucusu Seçeneği . . . . . . . . . . . . . . . . . . . . . . . 33

Bağlantı Sihirbazı ile Yapılandırın . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Bluetooth Seçeneği Yapılandırması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Windows Vista® SP2 veya Windows 7® Merkezi Cihaza Bağlanma . . . . . . . . . . . . . 45

Yazıcınız Bağlandıktan Sonra. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

3 • Yazıcı Yapılanışı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Yazıcı Ayarlarının Değiştirilmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

SETTINGS (AYARLAR) Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

TOOLS (Araçlar) Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

NETWORK (Ağ) Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

RFID Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

LANGUAGE (Dil) Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

SENSOR (Sensör) Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

PORTS (Portlar) Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

BLUETOOTH Menüsü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Manuel Kalibrasyon - Medya . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

RFID Kalibrasyonu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

4 • Baskı İşlemleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Yazıcı Yapılandırmasını Belirleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Termal Yazdırma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Yazdırma Modları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Termal Yazdırma Metodunun Ayarlanması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Medya Türleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Termal Medya Türlerini Belirleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Medya Yükleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

3 inç Göbek Adaptörlerinin takılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

3 inç İ.Ç. Medya rulolarının yüklenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

3 inç Göbek Adaptörlerinin çıkarılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Şeride Genel Bakış. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Şerit Ne Zaman Kullanılmalı. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Şeridin Kaplamalı Tarafı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Yapışkanla Şerit Testi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Şerit Çizik Testi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Malzemeleri Değiştirmek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Yeni Transfer Şerit Ekleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Kısmen Kullanılmış Transfer Şeridini Değiştirme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

P1062653-03TR Rev. A ZD500 Series™ Kullanıcı Kılavuzu 1/4/2021

Page 11

İçindekiler

Yazdırma Genişliğini Ayarlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Yazdırma Kalitesini Ayarlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Medya Algılama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Hareketli Siyah İşaret Sensörünün Kullanılması. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Siyah İşaretler ya da Çentikler için Hareketli Sensörün Ayarlanması . . . . . . . . . . . . . 90

Web (Aralık) Algılama için Hareketli Sensörün Ayarlanması . . . . . . . . . . . . . . . . . . . 92

Yelpaze Kıvrımlı Medyaya Yazdırma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Harici Olarak Monte Edilmiş Rulo Medyayla Yazdırma. . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Yazıcıya Dosya Göndermek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Yazıyüzleri ve Yazıcınız . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Yazıcınızdaki Yazıyüz Tiplerini Tanımlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Yazıcıyı Kod Sayfalarıyla Yerelleştirme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Asya yazıyüz tipleri ve Diğer Büyük Yazıyüz Tipi Setleri . . . . . . . . . . . . . . . . . . . . . . 97

Asya Yazı yüz Tiplerinin Alınması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

5 • Yazıcı Seçenekleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Etiket Dağıtıcı Seçeneği . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Kesici Seçeneği . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Kesici Seçeneği ile Medyanın Yüklenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

ZebraNet® Dahili Kablosuz Yazdırma Sunucusu Seçeneği . . . . . . . . . . . . . . . . . . . . . . 106

Bluetooth Seçeneği. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Yazıcı Ağ Yapılandırma Durum Etiketi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

6 • Bakım . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

Temizleme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

Yazıcı Kafasının Temizlenmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

Medya Yolu Temizliği . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Sensör Temizleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Merdane Temizliği ve Değiştirilmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Diğer Yazıcı Bakımı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

RTC Pili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

Sigortalar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

Yazıcı Kafasını Değiştirme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

7 • Sorun Giderme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Hata Mesajları. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Yazdırma Sorunları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

Şerit Problemleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

İletişim Problemleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Çeşitli Sorunlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

RFID Sorun Giderme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

1/4/2021 ZD500 Series™ Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 12

İçindekiler

xii

Yazıcı Diagnostikleri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

Kendi Gücünü Test Etme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

Yapılandırma Raporu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

Yazdırma Kalitesi Raporu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Yazıcıyı Varsayılan Fabrika Ayarlarına Sıfırlama . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Ağı Varsayılan Fabrika Ayarlarına Sıfırlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

Communication Diagnostics Mode (İletişim Diagnostik Modu). . . . . . . . . . . . . . . . . 139

Sensor Profile (Sensör Profili) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

A • Ek: Arayüz Kablo Tesisatı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143

Seri Port Arayüzü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

Yazıcıyı bir DTE Cihazına bağlama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

B • Ek: Boyutlar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

Harici ZD500 Series™ Yazıcı Boyutları . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

Etiket Dağıtıcı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

Kesici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147

P1062653-03TR Rev. A ZD500 Series™ Kullanıcı Kılavuzu 1/4/2021

Page 13

Giriş

Bu bölüm size yeni Zebra® ZD500 Series™ masaüstü termal etiket yazıcınızı tanıtır. Bu bölümde sevkiyat kutunuzda neler olduğu anlatılmaktadır ve yazıcının özellikleri hakkında genel bilgi verilmektedir. Ayrıca, yazıcının nasıl açılıp kapanacağına ve sorunların nasıl bildirileceğine dair prosedürler bulunmaktadır.

Yazıcınız bir sunucu bilgisayara bağlandığında etiket, fiş ve form yazdırmak üzere eksiksiz bir sistem olarak çalışır.

Bu kullanım kılavuzu yazıcınızı günlük olarak çalıştırmanız için gereken tüm bilgileri sağlar.

ZD500 Series™ Termal Yazıcılar

Zebra® ZD500 Series™ modelleri, dahili bir UHF RFID enkoder seçeneği de dahil olmak üzere en geniş özellik ve seçeneklere sahip masaüstü etiket yazıcılarıdır.

• 203 dpi'lık (inç/nokta baskı yoğunluğu) versiyon, 6 ips'e (inç/saniye) kadar hızlarda termal transfer ve direkt termal baskı sağlar.

• 300 dpi'lık versiyon, 4 ips'e kadar hızlarda termal transfer ve direkt termal baskı sağlar.

• Bu yazıcılar ZPL™ Zebra yazıcı programlama dilini ve çok sayıda arayüz ve özellik seçeneğini destekler.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 14

Giriş

ZD500 Series™ Termal Yazıcılar

ZD500 Series™ yazıcısı şu özelliklere sahiptir:

• Bir kullanıcı ekranı ile daha kolay kurulum için kontrol paneli ve direkt erişim

• Basitleştirilmiş medya yükleme için OpenAccess™ tasarımı.

• Renk kodlu operatör kumandaları ve medya kılavuzları.

• Zebra™ Küresel Yazdırma Çözümü – Microsoft Windows klavye kodlamasını (ve

• Anında OpenType ve TrueType yazı tipi eşleme ve alımı, Unicode, kalıcı

• XML-Etkin yazdırma—barkod etiketi yazdırma için XML iletişimine izin vererek,

özellikli kontroller tipik olarak sadece üst düzey yazıcılarda bulunur.

ANSI), Unicode UTF-8 ve UTF 16 (Unicode Dönüştürme Formatları), XML, ASCII (eski programlar ve sistemler tarafından kullanılan 7 ve 8 bit), temel tek ve çift bayt yazıtipi kodlama, JIS ve Shift-JIS (Japon Uluslararası Standartları), Onaltılık kodlama, ve özel karakter eşlemini (DAT tablo oluşturma, yazı tipi bağlayıcı, ve karakter tekrar eşleme) destekler.

ölçeklenebilir yazı tipi ve çeşitli kalıcı bit eşlem yazı tipleri.

lisans ücretlerini ve yazdırma sunucusu donanımını ortadan kaldırır ve kişiselleştirme ve programlama maliyetlerini azaltır.

• Hareketli Sensör: Tam genişlikte hareketli bir siyah işaret ya da çentik sensörü ile çok merkezli konum aktarıcı (etiket boşluğu/web) sensör.

• Formların, yazı tiplerinin ve grafiklerin saklanması için 56 MB kullanıcı erişimli flash bellek.

• USB 2.0, Serial RS-232 ve çift yönlü paralel port.

• Dahili ZebraNet10/100 Yazdırma Sunucusu—10Base-T, 100Base-TX ve hızlı Ethernet 10/100 otm.-geçişli ağlarını destekler.

• Yerleşik RTC (Gerçek Zamanlı Saat).

• Yazıcı kafası bakım raporlaması kullanıcı tarafından etkinleştirilir ve özelleştirilir.

ZD500 Series™ yazıcısının seçenekleri:

• Dahili UHF RFID Enkoderi (Bilgi için bkz. RFID Programlama Kılavuzu 3)

• Etiket Dağıtımı (Astarı Sıyırın ve Operatöre Etiketi Sunun).

• Genel amaçlı medya kesici.

• Wi-Fi (802.11a/b/g/n)

• Bluetooth 3.0

• Ön yüklü Swiss 721 Latin 1 yazı tipi (AB bölgesi yazıcıları için). Yazı tipi indirme için mevcuttur.

• Büyük Basitleştirilmiş ve Geleneksel Çince, Japonca ya da Korece karakter setleri için yazıcı yapılandırma seçenekleri ile birlikte Asya Dil desteği. Çin'de satılan yazıcılarda Basitleştirilmiş Çince SimSun yazı tipi ön yüklüdür.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 15

Giriş

ZD500 Series™ Termal Yazıcılar

• Zebra® ZBI 2.0™ (Zebra BASIC Interpreter) programlama dili. ZBI sayesinde bir PC ya da ağa bağlı olmadan süreçleri otomatikleştirebilen özelleştirilmiş yazıcı işlemleri oluşturabilir, diğer çevre birimlerini (örn. tarayıcılar, ölçekler, klavyeler, Zebra® ZKDU™, vs.) kullanabilirsiniz.

Yazıcınız bir sunucu bilgisayara bağlandığında etiket, fiş ve form yazdırmak üzere eksiksiz bir sistem olarak çalışır. Birçok yazıcı ayarı aynı zamanda yazıcınızın sürücüsü ya da etiket tasarım yazılımı tarafından kontrol edilebilir. Daha fazla bilgi için sürücü ya da yazılım belgelerine bakınız.

Etiket formatları oluşturmak için programlama kılavuzlarınıza ya da ücretsiz etiket ve form tasarım yazılımı gibi etiket tasarım uygulamalarınıza başvurun. ZebraDesigner™.

Yazıcı, yazıcı ayarlarını yapılandırmak, etiket ve fatura tasarlayıp yazdırmak, yazıcı durumunu görme, grafik ve yazı tiplerini içeri aktarma, programlama komutları gönderme, ürün bilgisini güncelleme ve dosya indirme için ücretsiz yazılım uygulamaları ve sürücülerini içeren eksiksiz bir pakete sahiptir.

ZebraNet™ Bridge ile yazıcı ayarlarını klonlayın ve bir veya daha fazla Zebra® Ethernet ve yerel bağlantılı yazıcıya grafik, dosya, yazı tipi ve ürün bilgisi (güncellemeler) gönderin.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 16

Giriş

Güç kablosu yere veya bölgeye göre değişiklik

gösterir

Belgeler ve

Yazılım

Güç

Kaynağı

USB Kablosu

Yazıcı

Şerit Göbeği

76,2 mm (3 inç) İ.Ç.

Medya Rulosu

Adaptörleri

Kutunun içinde neler var?

Daha sonra yazıcıyı postalamanız veya saklamanız gerekmesi durumlarına karşı ürün kutusunu ve tüm ambalaj malzemelerini saklayın. Paketi açtıktan sonra tüm parçaların bulunduğundan emin olun. Bu kitapçıktaki talimatları izleyebilmek için yazıcı parçalarıyla aşina olmak üzere yazıcı parçalarını inceleme prosedürlerini uygulayın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Yazıcının Kutusunu Açma ve Kontrol Etme

Yazıcıyı aldığınızda, hemen kutusundan çıkarın ve nakliye sırasında hasara karşı kontrol edin.

• Tüm ambalaj malzemelerini saklayın.

• Tüm dış yüzeyleri hasara karşı kontrol edin.

• Yazıcıyı açıp medya bölümündeki parçaları hasara karşı kontrol edin.

Kontrol sonucu nakliye hasarı tespit ederseniz:

• Hemen nakliye firmasına bildirip hasar raporu düzenleyin. Zebra Technologies Corporation nakliye sırasında yazıcıda meydana gelen hasarlardan sorumlu değildir ve bu hasarların garanti dahilinde onarılmasını karşılamaz.

• Nakliyeci firmanın kontrol etmesi için tüm paketleme malzemelerini saklayın.

•Zebra

yetkili satıcınıza bildirin.

Page 17

Yazıcı Özellikleri

Arayüz

Konektörleri

Kontrol Paneli

Ayırma

Mandalları

Ayırma

Mandalları

DC Güç

Prizi

Güç

Düğmesi

Yelpaze Kıvrımlı

Medya Giriş Yuvası

Şekil 1, dışarıdaki özellikleri gösterirken, Şekil 2 ise yazıcınızın medya bölmesinin

içindeki özellikleri gösterir. Yazıcınızın modeline ve kurulu seçeneklere bağlı olarak, yazıcınızın görünüşünde küçük farklılıklar olabilir.

Şekil 1 • Yazıcı Özellikleri

Giriş

Yazıcı Özellikleri

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 18

Giriş

Etiket Alındı

Sensörü

Çıkarma

Çubuğu

Merdane

Silindiri

Yazıcı Kafası

Hareketli

Siyah İşaret

Sensörü

Şerit Bitiş Sensörü

(görünmemekte)

Rulo Tutucular ve Medya Kılavuzları

Ön Görüntü

Sensörü (iç)

Sıkıştırma

Silindiri

Dağıtıcı Kapağı

(açık)

Alma Milleri

Besleme Milleri

Şerit Rulosu Tutucular

Dağıtıcı Seçeneği

Web

(Aralık)

Sensörü

Medya Kılavuzu

Durdurma Ayarı

RFID Anteni

(iç)

Yazıcı Özellikleri

Şekil 2 • Yazıcı Özellikleri Devamı

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 19

Şekil 3 • Yazıcı Özellikleri - Kesici Seçeneği

Medya Kesici

(Seçenek)

Giriş

Yazıcı Özellikleri

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 20

Giriş

6 5811 9 7

Şekil 4 • ZD500 Series™ Kontrol Paneli

Kontrol Paneli

Kontrol paneli yazıcının çalışma durumunu gösterir ve kullanıcının temel yazıcı çalışmasını kontrol etmesine imkan verir.

DURUM ışığı Yazıcının güncel durumunu gösterir. Daha fazla bilgi için bkz. Tab lo 1

PAUSE (duraklat) düğmesine basıldığında yazıcıyı duraklatır ya da tekrar çalıştırır.

FEED (besleme) düğmesi, her basıldığında yazıcının boş bir etiket yüklemesini sağlar.

CANCEL (iptal) düğmesi, yazıcı duraklatıldığında yazdırma işlerini iptal eder.

Sadece menü sisteminde aktif olan SAĞ OK düğmesi, ana menüden sağa ve alt menülerde önceki

öğelere hareket eder. AŞAĞI OK düğmesi parametre değerlerini değiştirir. Genel kullanımları bir değeri azaltmak veya

seçenekler arasında gezmektir. SELECT () (Seçim) düğmesi şu şekilde çalışır:

• Ana ekrandayken

• Menü sistemindeyken YUKARI OK düğmesi parametre değerlerini değiştirir. Genel kullanımları bir değeri artırmak veya

seçenekler arasında gezmektir. Sadece menü sisteminde aktif olan SOL OK düğmesi, ana menüden sola ve alt menülerde sonraki

öğeye hareket eder. SAĞ SEÇENEK düğmesi Bu düğmeler ekranda hemen üstlerinde bulunan eylem ya da komutları

SOL SEÇENEK düğmesi

Ekran, yazıcının çalışma durumunu gösterir ve kullanıcının menüde gezmesine imkan tanır.

sayfa 9

tuşuna basılması menü sistemini açar.

 tuşuna basılması gösterilen değerlerin girilmesini sağlar.

çalıştırır.

Ekle

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 21

Tablo 1 • Yazıcı Durumu Gösterge Işığı

DURUM ışığı sabit yeşil

Yazıcı hazır.

DURUM ışığı sabit sarı

Gösterge ışığının sabit yanması şunlara işaret eder:

• Yazıcı hazır değil.

• Yazıcı kafası aşırı sıcak.

Dikkat • Yazıcı kafası sıcak olabilir ve ciddi yanmalara sebep olabilir. Yazıcı

kafasının soğumasını bekleyin.

DURUM ışığı sarı yanıp sönüyor

Gösterge ışığının yanıp sönmesi şunlara işaret eder:

• Yazıcı kafası normal sıcaklığın altında.

DURUM ışığı sabit kırmızı

Gösterge ışığının sabit yanması şunlara işaret eder:

• Medya yok/bitmiş.

• Şerit yok/bitmiş.

• Yazıcı kafası açık.

• Kesici arızası Yazıcı kullanıcının müdahalesi olmadan çalışmaya devam edemez.

Giriş

Kontrol Paneli

DURUM ışığı kırmızı ve yanıp sönüyor.

Gösterge ışığının yanıp sönmesi şunlara işaret eder:

• Yazıcı, yazıcı kafası türünü doğru şekilde tanımlayamıyor.

• Ana işlem kartı (Main Logic Board - MLB) aşırı ısınmış.

• Yazıcı kafası aşırı sıcak.

Dikkat • Yazıcı kafası sıcak olabilir ve ciddi yanmalara sebep olabilir. Yazıcı

kafasının soğumasını bekleyin.

Yazıcı kullanıcının müdahalesi olmadan çalışmaya devam edemez.

DURUM ışığı sarı yanıp sönüyor ve ardından değişimli şekilde sarı / yeşil yanıp

sönüyor

Bu durum, yazıcının Zorlamalı İndirme Modunda olduğunu belirtir. Zorlamalı İndirme Modu, yazıcıya yeni ürün bilgisini indirmek için kullanılır.

Bu mod sadece eğitimli personel tarafından kullanılmalıdır.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 22

Giriş

Hata

Kapak Kilidi Açık

Şerit içeride

Medya içeride

Veri

Ethernet

Bluetooth

Sinyal Gücü

WiFi

Önceki Menü Kısayolu

Dil Menüsü

Ayarlar Menüsü

Sensörler menüsü

Araçlar Menüsü

Portlar Menüsü

Ağ Menüsü

Bluetooth Menüsü

RFID Menüsü

Kontrol Paneli Ekran Menüsü ve Durum Simgeleri

Şekil 5 • Tipik Ana Menü

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 23

Yazıcı Kontrol Paneli Ekranı

PRINTER READY (YAZICI HAZIR)

V74.19.1Z

AYARL AR

Yazıcının kontrol paneli, yazıcının durumunu görebileceğiniz ya da çalışma parametrelerini değiştirebileceğiniz bir ekran içerir. Bu bölümde, yazıcının menü sistemi içinde nasıl hareket edeceğinizi ve menü öğelerinin değerlerini nasıl değiştireceğinizi öğrenirsiniz.

Yazıcı açılış işlemini tamamladığında, Boşta Ekranına döner (Şekil 6). Bir yazdırma sunucusu kuruluysa, yazıcı gösterilen bilgiler ile yazıcının IP adresi arasında dolaşır.

Şekil 6 • Boşta Görüntü

Giriş

Yazıcı Kontrol Paneli Ekranı

Yazıcının mevcut durumunu gösterir

TOOLS (Araçlar) Menüsü, sayfa56 - BOŞTA GÖRÜNTÜ yoluyla

ayarladığınız bilgiler Ana menü kısayolu

Yazıcının çalışma parametreleri çeşitli kullanıcı menülerine ayrılır ve bunlara yazıcının Ana menüsünden erişilebilir (Şekil 7). Yazıcı ayarlarının değiştirilmesi hakkında detaylı bilgiler için, bkz. Yaz ıcı Yap ılanışı, sayfa 51.

Şekil 7 • Ana Menü

Bkz. SETTINGS (AYARLAR)

Menüsü, sayfa52.

Bkz. TOOLS (Araçlar) Menüsü,

sayfa 56.

Bkz. NETWORK (Ağ) Menüsü,

sayfa 61.

Bkz. RFID Menüsü, sayfa64 Bkz. BLUETOOTH Menüsü,

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Çıkın ve Boşta Görüntüye dönün (Şekil 6).

Bkz. LANGUAGE (Dil) Menüsü,

sayfa 68.

Bkz. SENSOR (Sensör) Menüsü,

sayfa 70.

Bkz. PORTS (Portlar) Menüsü,

sayfa 71.

sayfa 73

Page 24

Giriş

AYARLAR menüsü simgesi

AYARLAR menü simgesi vurgulanır ve seçim için aktif hale gelir.

Yazıcı Kontrol Paneli Ekranı

Menüdeki Ekranlar Arasında Gezinti

Boşta Görüntü

Ana Menü

Tablo 2, kontrol paneli ekranında gösterilen ekranlar arasında gezinti.

Tablo 2 • Gezinti

Boşta Görüntüde (Şekil 6 sayfa 11), SOL SEÇİM düğmesine basarak yazıcının Ana menüsüne gidin (Şekil 7 sayfa 11).

Ana menüde simgeden simgeye hareket için, OK düğmelerine basın.

Vurgulanmış menü simgesini seçmek ve menüye girmek için

SEÇİM (

) düğmesine basın.

SOL SEÇİM düğmesine basarak Ana menüden çıkıp Boşta Görüntüye dönün.

Bir simge seçildiğinde, vurgulamak için görüntüsü ters çevrilir.

Not • Ana menüde 15 saniye hareketsiz kalındığında yazıcı otomatik olarak Boşta görüntüye döner.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 25

Yazıcı Kontrol Paneli Ekranı

XXXXXXX

XXX

Tablo 2 • Gezinti

Kullanıcı Menüleri

SOL SEÇİM düğmesine basarak Ana menüye dönün. ▼ve ▲ bir değerin değiştirilebileceğini belirtir.

Yaptığınız değişiklikler hemen kaydedilir. YUKARI OK ya da AŞAĞI OK düğmesine basarak

kabul edilen değerler arasında dolaşın.

Giriş

Bir Kullanıcı menüsündeki öğeler arasında dolaşmak için SOL OK ya da SAĞ OK düğmesine basın.

Ekranın sağ alt köşesindeki bir sözcük mevcut bir eylemi belirtir.

Gösterilen eylemi yapmak için SEÇİM (

)

düğmesine ya da SAĞ SEÇİM düğmesine basın.

Not • Kullanıcı menüsünde 15 saniye hareketsiz kalındığında yazıcı otomatik olarak Ana menüye döner.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 26

Giriş

Printer Ready

V74.xx.xxZ

Koyuluk

Print Speed (Baskı Hızı)

Media Type

(Medya Türü)

Yazdırma Genişliği

Yazdırma

Modu

Yırtma

Yeniden Baskı

Modu

Açılış Eylemi

Kafa Kapama

Eylemi

Araçlar Menüsü

Sol Konum

Maks. Etiket

Uzunluğu

Dil

ZBI Etkin mi?

ZBI Programını

yürüt

ZBI Programını

durdur

Parite

Baud Hızı

Veri Bitleri

Sunucu

Uyuşması

WLAN IP Protokolü

ESSID

WLAN

MAC Adresi

WLAN Portu

WLAN

Ağ geçidi

WLAN Alt

ağ Maskesi

WLAN IP

Adresi

Yazdırma

Bilgileri

Sensörler

menüsü

ZPL Modu

Komut

Karakteri

Kontrol

Karakteri

Sınırlayıcı

Karakter

ZPL Geçersiz

kılma

LCD Arka ışığ

LCD Kontrastı

Boşta Görüntü

Manuel

Kalibrasyon

Etiket Al

Sensör Türü

Ağ Menüsü

Ayarlar

Menüsü

Yazdırma

Bilgileri

RFID Menüsü

Portlar Menüsü

Dil

RFID Geçersiz

Sayımı

Manuel

Kalibrasyon

RFID Testi

RFID Program

Konumu

RFID Okuma

Gücü

RFID Yazma

Gücü

RFID Durumu

RFID Okuma

Verisi

RFID Geçerli

Sayımı

Dil Menüsü

Ayarlar Menüsü

Min. Güvenlik

Modu

Tespit

Bağlı

BT Spec

Sürümü

Mode (Mod)

Bluetooth

Adresi

Diagnostik

Modu

Kablolu IP

Protokolü

Kablolu MAC

Adresi

Kablolu Port

Kablolu Ağ

geçidi

Kablolu Alt ağ Maskesi

Kablolu IP

Adresi

Kanal

Sinyal

Paralel Mod

Birincil Ağ

Yazdırma

Yöntemi

Varsayılanları

Yükle

Label Sensor

(Etiket Sensörü)

Yazdırma

Bilgileri

Aktif Yazdırma

Sunucusu

Ağı Sıfırla

Varsayılanları

Yükle

Etiket Üst

RFID

Kalibrasyonu

WML Sürümü

WLAN

Kurulu

WLAN

yok

Home Menu Items

Menu Item also in other Menus

Evet Hayır

Go to next Menu group

Printer Option. May not be present.

Dil (Menü)

BluetoothPortlarSensörlerDIFRAğAraçlarAyarlar

Bluetooth

Menüsü

IP Portu

IP Alternatif

Portu

Kontrol Paneli Menü Haritası

Kablolu IP Adresi Bluetooth

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 27

Bu bölüm, yazıcınızı ilk kez ayarlamanız ve çalıştırmanız konusunda size yardımcı olur.

Temel Yazıcı Ayarları (Genel bakış)

Bu ayarlama işlemi iki (2) aşamaya ayrılabilir: donanım ayarı ve ana sistem (yazılım/sürücü) ayarı.

Ayarlar

• Yazıcıyı, kablolu ya da kablosuz iletişimin yazıcınıza erişebileceği priz olan güvenli bir yere koyun.

• Yazıcıyı topraklanmış bir AC prize takın.

• Yazıcınız için medyayı seçin ve hazırlayın

• Medyayı yükleyin.

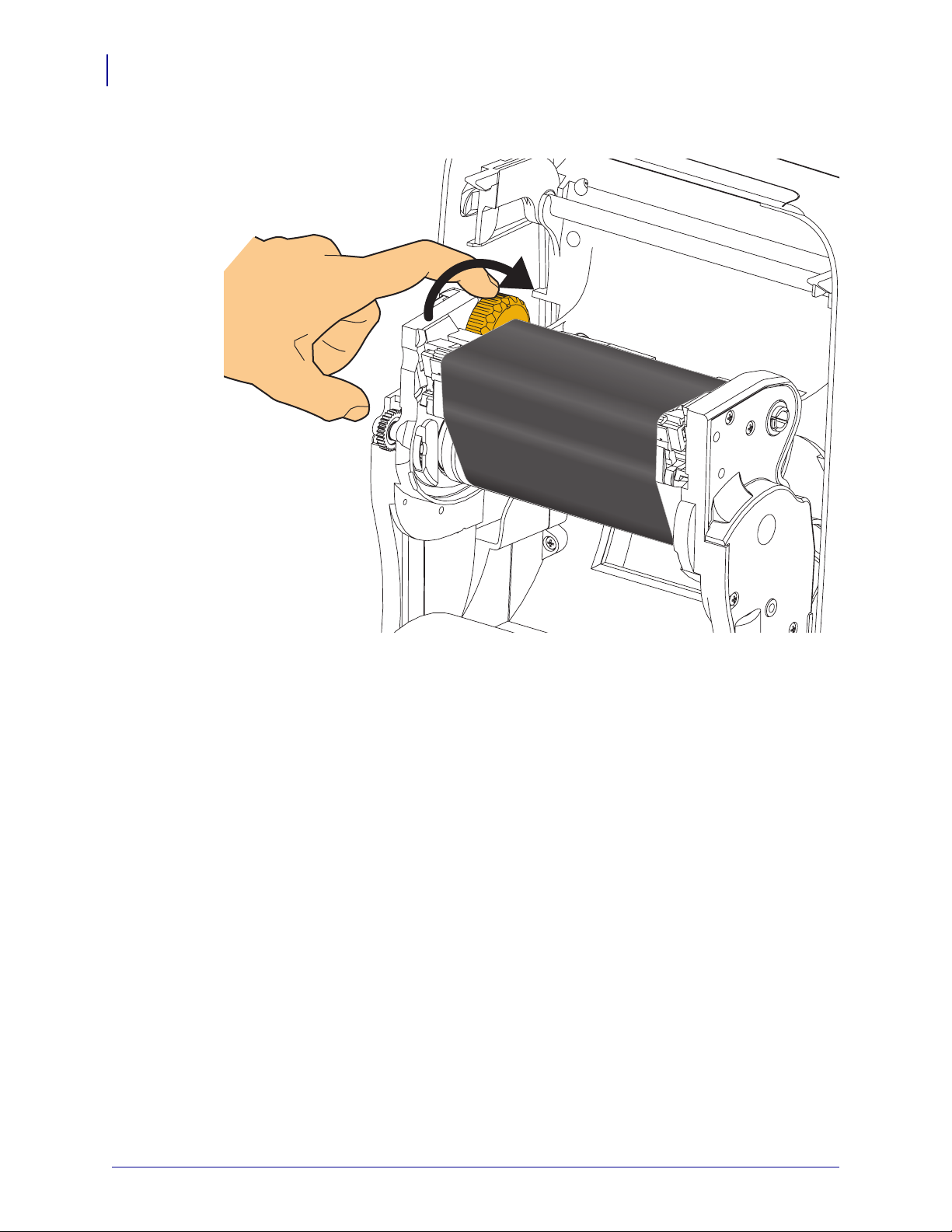

• Termal transfer medyasını kullanıyorsanız transfer şeridini yükleyin.

• Yazıcıyı AÇIN. Temel yazıcı çalışmasını doğrulamak için bir ‘Yapılandırma Raporu' yazdırın.

• Yazıcıyı KAPATIN.

• Yazıcınızla iletişim metodunu seçin - USB, Seri ya da Paralel portlar ile yerel bağlantı; Ethernet (LAN) ya da yazıcının Wi-Fi (802.11 a/b/g/n WLAN) ve Bluetooth 3.0 destekleyen kablosuz seçeneği ile yerel ağ.

• Yazıcıyı ağa ya da ana sisteme bağlayın ve ana yazdırma sistemi/ağı ile iletişim için gerektiği şekilde ayarlayın.

Yerel (kablolu) bağlantı ile desteklenen Windows İşletim sistemleri (en yaygın) için:

• Sistemler için Kullanıcı CD'sinden Zebra Ayarlama Yardımcı programlarını çalıştırın.

• ‘Install New Printer’ (Yeni yazıcı kur)'a tıklayın ve kurulum sihirbazını çalıştırın. ‘Install Printer’ (Yazıcı kur)'u seçin ve ZDesigner yazıcı listesinden ZD500R'ı seçin.

• PC'ye bağladığınız portu (USB, Seri ya da Paralel) seçin.

• Yazıcıyı AÇIN ve arayüz tipiniz için yazıcı iletişimini ayarlayın.

• Windows ile çalışmayı doğrulamak için bir Windows sürücü ‘Test Baskısı’ yapın.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 28

Ayarlar

Yazıcı için bir Konum Seçin

İdeal yazdırma işlemi için, yazıcı ve medya makul sıcaklıklarda temiz ve güvenli bir yer gerektirirler.

Yazıcı için aşağıdaki şartlara uygun bir konum seçin:

• Yüzey: Yazıcının konulacağı yüzeyin sağlam, düz ve yeterli boyutta olması gerekir.

• Boşluk: Yazıcının konulacağı alanın havalandırma, yazıcının açılması (medya erişimi ve temizleme) ve yazıcı bileşenleri ve konektörlerine erişim için yeterli boşluğa sahip olması gerekir. Uygun havalandırma ve soğutmayı sağlamak için, yazıcının tüm açık taraflarında boşluk bırakın.

Dikkat • Hava akışını engelleyip yazıcının ısınmasına neden olabileceğinden yazıcı

tabanının altına ya da çevresine herhangi bir sönümleyici malzeme koymayın.

• Güç: Yazıcı kolayca erişilebilen uygun bir prize kısa mesafede olmalıdır

• Veri iletişim arayüzleri: Yazıcı WLAN ya da Bluetooth vericinizin kapsama alanında (varsa) veya veri kaynağınıza (genellikle bilgisayar) diğer konektörlerin erişebileceği, makul bir mesafede olmalıdır.

Veri kabloları, güç kabloları ya da kablo boruları, floresan lamba, trafolar, mikrodalga fırınlar, motorlar veya diğer parazit kaynaklarının yanından geçmemelidir. Bu parazit kaynakları iletişimi, ana sistemin çalışmasını ve yazıcı işlevini olumsuz etkileyebilir.

• Çalışma koşulları: Yazıcınız, bir depo ya da fabrika gibi çok çeşitli çevresel ve elektriksel koşullarda çalışacak şekilde tasarlanmıştır. Tab lo 4, çalışırken yazıcı için sıcaklık ve bağıl nem gereksinimlerini gösterir.

Tablo 3 • Çalışma Sıcaklığı ve Nemi

Mod Sıcaklık Bağıl Nem

Termal Transfer 41° ila 104°F (5° ila 40°C) %20 ila 85 yoğuşmasız Direkt Termal 32° ila 104°F (0° ila 40°C)

Tablo 4 • Çalışmazken ve Depolama Sırasında Sıcaklık ve Nem

Mod Sıcaklık Bağıl Nem

Her ikisi -40° ila 140°F (-40° ila 60°C) %5 ila 85 yoğuşmasız

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 29

Gücü Bağlama

Güç Konektörü

Güç

Düğmesi

Prizler

Ülkeye göre

Değişiklik

Gösterir

Etkin Güç Işığı

Güç Prizi

AC Güç Kablosu

Yazıcı

Güç Kaynağı

IEC 60320 C-13

Önemli • Yazıcınızı gerektiğinde güç kablosuna erişilebilecek şekilde uygun konuma kurun.

Yazıcının elektrik akımı taşımamasını sağlamak için önce güç kablosunu güç prizinden ya da AC elektrik prizinden ayırmalısınız.

Dikkat • Yazıcıyı ve güç kablosunu asla ıslanabilecekleri bir yerde çalıştırmayın.

Ciddi kişisel yaralanmayla sonuçlanabilir!

1. Yazıcının güç şalterinin off (kapalı) konumda olduğundan (şalteri aşağı doğru) emin olun.

2. AC güç kablosunu güç kaynağına takın.

3. Kablonun diğer ucunu uygun AC elektrik prizine takın. Not: AC prizinde güç açıksa etkin

(çalışma) güç ışığı yanar.

4. Güç kaynağının güç konektörünü yazıcının güç prizine takın.

Ayarlar

Gücü Bağlama

Not • Her zaman üç (3) tırnaklı fişi olan uygun bir güç kablosu ve IEC 60320-C13 konektör kullandığınızdan emin olun. Bu güç kablolarının ürünün kullanılmakta olduğu ülkenin ilgili onay damgasını taşıması gerekir.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 30

Ayarlar

Medyanın Hazırlanması ve Kullanımı

Doğru medya (orijinal Zebra™ Sarf malzemeleri gibi) ve doğru yazıcının yani Zebra ZD500 Series™ yazıcınızın kullanılmasının yanında medyanın dikkatli kullanımı ve saklanması da baskı kalitesi için önemlidir. Medya kontamine olur ya da kirlenirse, yazıcı kafası ya da yazıcıyı bozabilir veya kalitesini düşürebilir, ayrıca basılı görüntüde hatalara (geçersiz karakter, çizgi, solgunluk, yapışkan bulaşması, vb.) neden olabilir.

Üretim, paketleme, taşıma ve depolama sırasında, medyanın dış kısmı ellendiğinde kirlenebilir veya saklandığında tozlanabilir. Bu tip bir kirlenmeyi önlemek için, medya rulosu ya da destesinin dış katmanını çıkarmanızı öneririz. Bu işlem, yazıcı ya da yazıcı kafasına aktarılabilecek olan medyayı ruloya sabitlemeye yarayan etiketler ya da banttaki kirleticiler ya da yapışkanları temizleyecektir.

Medya Depolama İpuçları

• Medyayı temiz, kuru, serin ve karanlık yerde saklayın.

• Direkt termal medya kimyasal olarak ısıya duyarlı şekilde işlenmiştir. Direkt güneş ışığı ya da ısı kaynakları medyayı bozabilir.

• Medyayı kimyasallar ya da temizleme ürünleri ile saklamayın.

• Kullanım için yazıcıya takılana dek medyayı koruyucu paketinde bırakın.

• Pek çok medya türü ve etiket yapışkanın bir ‘raf ömrü’ ya da son kullanma tarihi vardır. Daima en eski olan süresi geçmemiş medyayı önce kullanın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 31

Yazıcı Menüsü ve Rapor Gösterim Dilinin Ayarlanması

Yazıcı, menü gösterimi, saat ve tarih formatı ve yapılandırma raporları için pek çok dili destekler.

Dili ayarlamak için kullanılan asıl metot kontrol panelleri menüsüdür. Yazıcı açık ve ‘Hazır’ durumdayken yazıcının dilini ayarlamak için aşağıdaki prosedürü kullanın.

1. Menüdeki ‘Home’ (Ana sayfa) ( ) düğmesine basın.

2. ‘LANGUAGE’ (Dil) ( ) menüsü düğmesine gidin ve ‘Seçim’ (4) düğmesine basın.

3. ‘Yukarı’ () ve ‘Aşağı’ () gezinti okları ile diller arasında dolaşın.

4. Yazıcı kullanımı için gerekli dili bulduğunuzda gezintiyi bırakın. Gösterilen dil seçili

diliniz olacaktır.

Medya Yazdırma Metodunu Ayarlayın

Yazıcının YAZDIRMA METODUNU yazıcının kontrol panelinden ayarlayın. Tüm prosedür için bkz. SETTINGS (AYARLAR) Menüsü, sayfa52 - YAZDIRMA METODU.

Ayarlar

ZD500 Series™ yazıcı, DİREKT TERMAL (yazdırma için ısıya duyarlı medya kullanan direkt termal medya) ya da TERMAL TRANS (medyaya ısı aktarımı için şerit kullanan termal transfer yazdırma) ile yazdıracak şekilde tasarlanmıştır.

Direkt termal ve termal transfer ayarlarının her birinin, aynı KOYULUK ve YAZDIRMA HIZI ayarlarında benzer görsel Koyuluk ve Yazdırma Kalitesi sağlamak için optimize edilmiş Koyuluk kontrol özellikleri vardır.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 32

Ayarlar

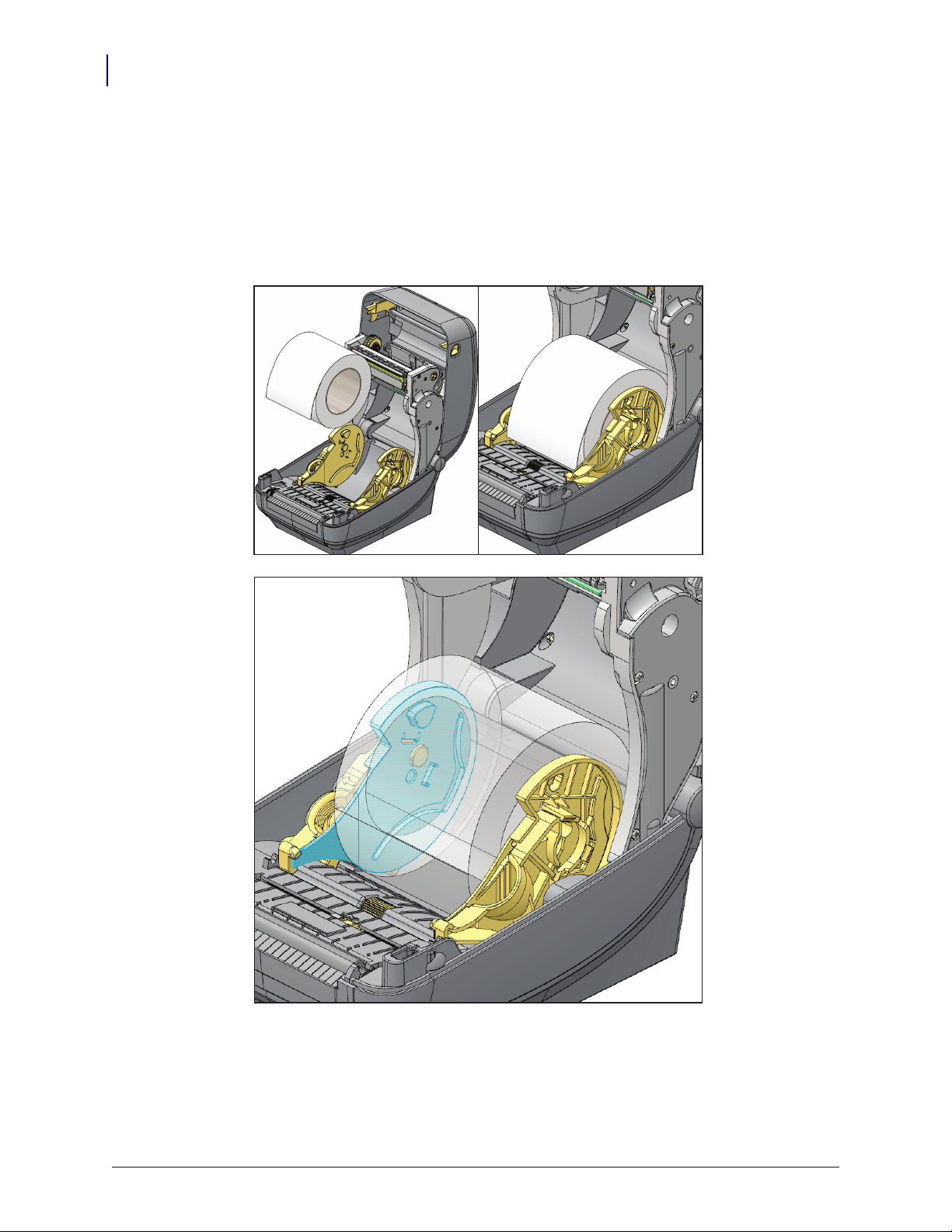

Rulo Medyanın Yüklenmesi

Rulo medyayı Yırtma modunda yüklemek ve varsayılan olarak Aralık/Web medya algılamayı ayarlamak için bu bölümdeki talimatları kullanın. Bu mod, çoğu tam genişlikte siyah işaret (siyah çizgi) medya için de iş görür.

Diğer yaygın medya ve ayar farklılıkları için aşağıdakilerden birine bakın:

• Hareketli Siyah İşaret Sensörünün Kullanılması, sayfa89

• Ye lpa ze K ıvrımlı Medyaya Yazdırma, sayfa93

• Kesici Seçeneği, sayfa 103

• Etiket Dağıtıcı Seçeneği, sayfa 100 bu prosedür ile medyayı yükledikten sonra.

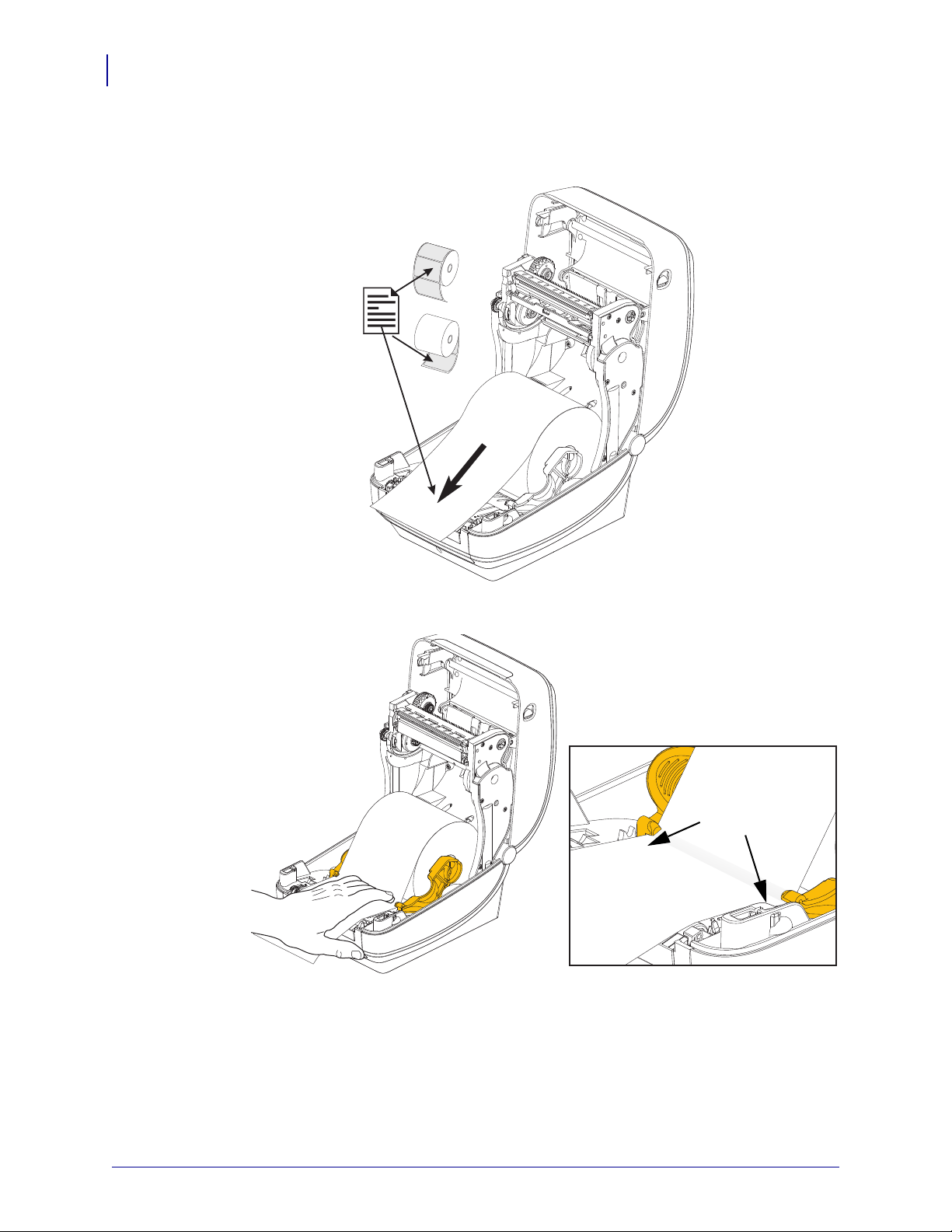

Medya yükleme talimatları:

1. Yazıcıyı açın. Serbest bırakma kollarını yazıcının ön tarafına doğru çekin.

2. Medya rulosu tutucuları açın. Boşta kalan elinizle medya kılavuzlarını açmak için çekin,

medya rulosunu rulo tutuculara yerleştirip kılavuzları serbest bırakın. Yazdırma yüzeyinin merdane (sürücü) silindirinden geçerken yukarı bakması için medya rulosunu yönlendirin.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 33

Hareketli

Siyah İşaret

Sensörü

Merkez dışı

Sadece Siyah İşaret Algılama

Varsayılan - Web (Aralık) Algılama

Standart Çalışma Konumu

Ayarlar

Rulo Medyanın Yüklenmesi

3. Hareketli siyah işaret sensörünün orta varsayılan konuma hizalandığını doğrulayın. Bu,

medya algılama için standart çalışma konumudur. Sensör, varsayılan etiket web (aralık) algılama alanından uzaklaştığında, yazıcı sadece siyah işareti ve kalıp kesimli çentikli medyayı algılayacaktır.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 34

Ayarlar

Medya

Kılavuzları

Rulo Medyanın Yüklenmesi

4. Medyayı yazıcının ön tarafına çıkacak şekilde çekin. Rulonun serbestçe döndüğünden

emin olun. Rulonun medya bölümünün tabanında oturmaması gerekir. Medya yazdırma yüzeyinin yukarı baktığından emin olun.

5. Medyayı her iki medya kılavuzunun altına itin.

6. Yazıcıyı kapatın. Kapak tutucuları kapanana kadar aşağı bastırın.

Medyanız, düzgün çalışma amacıyla yazıcının sensörlerini ve etiket uzunluğunu ayarlamak için bir ‘Manuel Kalibrasyon’ gerektirebilir. Bkz. Manuel Kalibrasyon - Medya, sayfa74. RFID medyası kullanıyorsanız, bir RFID Kalibrasyon işlemi yapın, ek bilgi için bkz. RFID

Menüsü, sayfa64 - RFID KALİBRASYONU.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 35

Transfer Şeridinin Yüklenmesi

Çentik

Yapışkan Koruyucu

Şerit

Sağ Taraf

(yazıcı ve rulo)

Ayarlar

Transfer Şeridinin Yüklenmesi

Transfer şeritleri birkaç çeşit olarak mevcuttur ve bazı durumlarda da uygulama ihtiyaçlarınızı

karşılamak üzere farklı renklerde bulunur. Orijinal Zebra ve Zebra marka medya için tasarlanmıştır. Zebra marka olmayan medya veya Zebra

transfer şeritleri özellikle yazıcınız

yazıcıyla kullanılmak üzere onaylanmamış şeritlerin kullanılması yazıcınıza veya yazıcı kafasına hasar verebilir.

• En iyi baskı sonuçlarını almak için medya ve şerit türleri eşleşmelidir.

• Yazıcı kafasını aşınmaya karşı korumak için daima medyadan daha geniş bir şerit kullanın.

• Direk termal yazdırma için, şeridi yazıcıya yüklemeyin.

Bu adımları uygulamadan önce, ambalajını çıkartıp yapışkan bandını çekerek şeridi hazırlayın.

Önemli • Eski model masa üstü yazıcı şerit göbekleri KULLANMAYIN! Eski şerit göbekleri,

şerit göbeğinin sadece bir tarafında çentik bulunmasıyla tanımlanır. Bu eski göbekler çok büyüktür ve alma makarasının yapışmasına neden olacaktır.

Not • Hasarlı (yuvarlaklaşmış, yıpranmış, ezilmiş, vs.) çentiği olan şerit göbeklerini

KULLANMAYIN. Göbeği mile tutturmak için göbek çentiklerinin köşeli olması gerekir, aksi takdirde göbek kayarak şeridin kırışmasına, şerit sonunun geldiğinin algılanmasının zayıf olmasına veya diğer kesintili arızalara sebep olabilir.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 36

Ayarlar

Transfer Şeridinin Yüklenmesi

1. Yazıcı açıkken, yazıcının alt şerit besleme millerine yeni bir şerit rulosu yerleştirin.

Çentikler hizalanana ve besleme göbeğinin soluna kilitlenene dek ruloyu çevirin.

2. Boş bir şerit göbeğini yazıcı alma millerine yerleştirin. Çentikler hizalanana ve alma

göbeğinin soluna kilitlenene dek şerit göbeğini çevirin.

İlk şerit takma göbeğinizi paket kutusunda bulabilirsiniz. Sonrasında, bir sonraki şerit rulosunu almak için boş besleme göbeğini kullanın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 37

Ayarlar

Transfer Şeridinin Yüklenmesi

3. Transfer şeridinin öncüsünü rulodan ayırın ve öncüdeki yapışkan bant ile takma milindeki

boş şerit göbeğine takın. Şeridi, şerit göbeğine ortalayın.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 38

Ayarlar

Transfer Şeridinin Yüklenmesi

4. Şerit yazıcı kafasından çekilene dek, besleme milinin solundaki tekerleği yazıcının

arkasına doğru çevirin.

5. Medyanın yüklü olup baskıya hazır olduğunu doğrulayın ve yazıcı kapağını kapatın.

6. Yazıcının minimum 10 cm (4 inç) medya yükleyerek gevşek bölümleri ve kırışık şeridi

çıkarması için Feed (Besleme) düğmesine basın ve millerdeki şeridi hizalayın.

7. Yazıcının ısı profillerini termal transfer medyasına göre ayarlamak için baskı modu

ayarını direkt termal yazdırmadan termal transfere çevirin. Bu yazıcı sürücüsü, uygulama yazılımı veya yazıcı programlama komutlarıyla yapılabilir.

• ZPL programlamayla yazıcı işlemlerini yönetirken bkz. Medya Türüne (^MT) ZPL II komutu (ZPL Programlama Kılavuzundaki talimatları uygulayın).

8. Direkt termal yazdırmadan termal transfer yazdırmaya mod dönüşümünü doğrulamak için

Ya pılandırma Raporu Çıktıları ile Test Yazdırması, sayfa27 kullanarak yapılanış etiketi

yazdırın. Yazıcı yapılanış durum etiketinin 'BASKI YÖNTEMİ'nde 'TERMAL-TRANS' yazmalıdır.

Yazıcınız şimdi yazdırmaya hazır.

Menüsü, sayfa64 - RFID KALİBRASYONU.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 39

Yapılandırma Raporu Çıktıları ile Test Yazdırması

Yazıcıyı bilgisayarınıza bağlamadan önce, yazıcının düzgün çalıştığından emin olun. Bunun için bir yapılandırma durum raporu yazdırabilirsiniz.

1. Medyanın düzgün yüklendiğinden ve yazıcının üst kapağının kapalı olduğundan emin olun.

2. Yazıcının güç şalterini açık (I) konuma getirirken CANCEL (İPTAL) düğmesine basın ve

basılı tutun.

3. Yazıcı durum ışığı ilk defa yeşil olana kadar CANCEL(İPTAL) düğmesine basılı tutun ve

daha sonra serbest bırakın.

4. Yazıcı ve Ağ Yapılandırma Raporları (aşağıda) yazıcı ekranında ‘PRINTER READY’

(Yazıcı hazır) mesajı görüntülendikten birkaç saniye sonra yazdırılacaktır.

Ayarlar

Bu raporları yazdıramıyorsanız ve yazıcı kurulumunuzu bu belge ile kontrol ettiyseniz, yardım için Kullanım Kılavuzu ya da Zebra Web sitesindeki Sorun giderme bölümüne bakın.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 40

Ayarlar

Yazıcıyı bir Bilgisayara Bağlama

Yazıcı, çeşitli arayüz seçenekleri ve yapılandırmalarını destekler. Bunlar şunları içerir: Evrensel Seri Veriyolu (USB) arayüzü, RS232 Seri, Paralel (IEEE 1284.4), 10/100 Kablolu Ethernet ve isteğe bağlı bir dahili Kablosuz Ethernet (WiFi) ve Bluetooth verici.

Windows® Yazıcı Sürücülerini Önceden Kurun

Önce Zebra Kurulum Yardımcı Programlarını kurun sonra PC'ye bağlı olan yazıcıya güç verin (PC'de Zebra sürücüsü tarafından desteklenen Windows işletim sistemi bulunmalı). Zebra Kurulum Yardımcı Programı size yazıcıya güç vermenizi bildirecektir. Yazıcı kurulumunuzu tamamlamak için talimatları uygulamaya devam edin.

Zebra Kurulum Yardımcı Programı size bu arayüzlerin kurulumunda yardımcı olmak için tasarlanmıştır. Bu fiziksel yazıcı iletişim arayüzlerinin her birine ait kablolama ve eşsiz

parametrelere ait bilgiler, güç vermeden ve güç verdikten hemen sonra yapılanış kurulum seçimleri yaparken size yardımcı olmak amacıyla aşağıdaki sayfalarda anlatılmıştır. Zebra Kurulum Yardımcı Programları yapılanış sihirbazı, yazıcının kurulumunu tamamlamak amacıyla gücün açılması gereken uygun zamanda size bu doğrultuda talimat verecektir.

Ethernet (ağ) ve Bluetooth arayüzlerinin kurulmasına ilişkin ek bilgi için:

•ZebraNet® Kablolu ve Kablosuz Yazdırma Sunucusu Kullanıcı Kılavuzu

Dikkat • Arayüz kablosunu takarken güç şalterini OFF (KAPALI) konumda tutun. İletişim

kabloları takılıp çıkarılmadan önce güç kablosunun güç kaynağına ve yazıcının arkasındaki güç prizine takılması gerekir.

Arayüz Kablosu Gereksinimleri

Veri kabloları tamamen korumalı yapıda olmalı ve metal ya da metalize konektör kılıflarla donatılmalıdır. Korumalı kablolar ve konektörler, elektrik gürültüsünü ve radyasyonu önlemek için gereklidir.

Kablodaki elektrik parazitini en aza indirmek için:

• Veri kablolarını olabildiğince kısa tutun (6 fit [1,83 m] önerilir).

• Veri kablolarını güç kabloları ile karıştırıp birbirlerine bağlamayın.

• Veri kablolarını güç kablo borularına bağlamayın.

Önemli • Bu yazıcı ABD "FCC Kural ve Düzenleri", B Sınıfı Malzemeler için Bölüm 15

ile uyumludur ve tamamen korumalı veri kabloları kullanır. Korumasız veri kablolarının kullanımı, radyasyon yayılımlarını B Sınıfı sınırlarının üstüne çıkartabilir.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 41

USB Arayüz

USB Kablosu

Paralel Kablo

Evrensel Seri Veriyolu (sürüm 2.0 uyumlu) mevcut PC donanımınızla uyumlu hızlı bir arayüz sunar. USB'nin "tak ve çalıştır" tasarımı kurulumu kolaylaştırır. Birden fazla yazıcı tek bir USB port/kablo göbeğini paylaşabilir.

USB kablo kullanırken (yazıcınızla birlikte verilmemiştir) USB 2.0 uyumluluğunu garanti etmek için kablonun ya da kablo ambalajının üzerinde “Certified USB™” ibaresinin yer aldığından emin olun.

Ayarlar

Yazıcıyı bir Bilgisayara Bağlama

Paralel Arayüz

Gereken kablonun bir ucunda 25 pimli "D" tipi (DB-25P) erkek konektör ve diğer ucunda bir Centronics bulunmalıdır (IEEE 1284 A-B paralel arayüz spesifikasyonu).

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 42

Ayarlar

Sıkın

Seri Kablo

Yazıcıyı bir Bilgisayara Bağlama

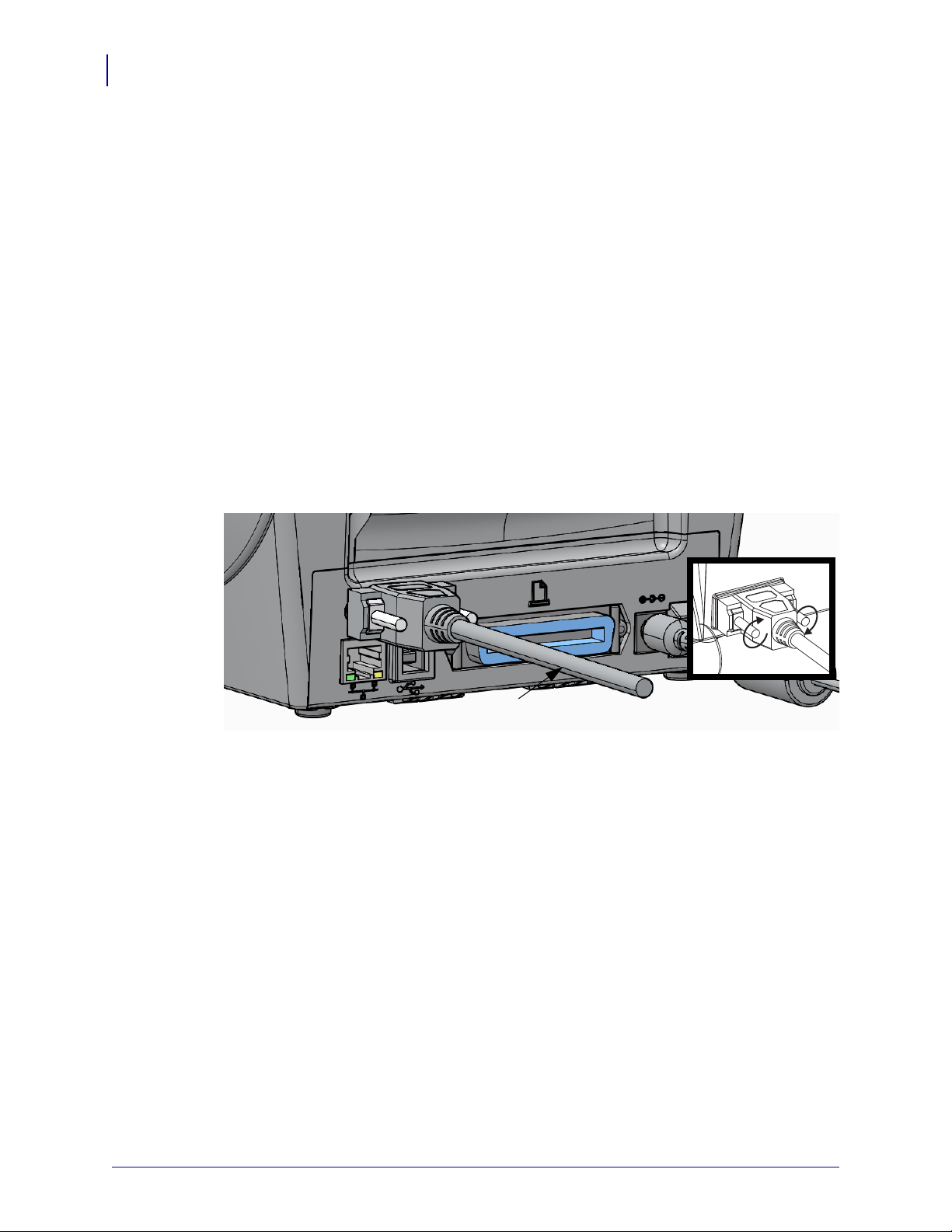

Seri Port Arayüzü

Yazıcı, DTE iletişimi için bir Null Modem (çapraz geçişli) kablosu kullanır. Gereken kablonun bir ucunda yazıcının arkasında bulunan seri portla eşleşen (DB-9S) dokuz pimli "D" tipi (DB9P) erkek konektör bulunmalıdır. Bu sinyal arayüz kablonun diğer ucu sunucu bilgisayardaki seri porta bağlanır. Kablo işlev şeması hakkında bilgi için bkz. Ek A.

Sağlam iletişim için yazıcıyla sunucu (tipik olarak bir PC) arasındaki seri port iletişim ayarının eşleşmesi gerekir. Değiştirilen en yaygın ayarlar saniye başına Bit (veya Baud hızı) ve Akış kontrolüdür.

Yazıcıyla sunucu bilgisayar arasındaki seri iletişim şu yöntemlerle ayarlanabilir:

• Yazıcı Kontrol Panelinin ‘PORTS’ (Portlar) menüsünün kullanılması.

•ZPL programlama ^SC komutu

• Yazıcıyı varsayılan yazıcı yapılandırmasına sıfırlayarak.

Seri iletişim ayarları için fabrika varsayılanları şu şekildedir: 9600 baud, 8 bit kelime uzunluğu, NO parite, 1 durma biti ve XON/XOFF (Windows tabanlı ana sistemde ‘Yazılım’ veri akışı kontrolü).

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 43

Kablolu (Ethernet) Arayüz

Yazıcıda CAT-5 veya daha iyi sınıfta UTP RJ45 Ethernet kablosuna gereksinim duyulur.

Yazıcının dahili bir ağ yazdırma sunucusu vardır. Uyumlu bir Ethernet tabanlı ağda çalışmak üzere yazıcınızı yapılandırma hakkında daha fazla bilgi için ZebraNet® Kablolu ve Kablosuz Yazdırma Sunucu kullanıcı kılavuzuna bakın. Yazıcının LAN (yerel alan ağı) veya WAN (geniş alan ağı) ağlarınızda çalışmak üzere yapılandırılması gerekir. Yazıcınızdaki yerleşik yazdırma sunucusuna yazıcının yazdırma sunucusu Web sayfalarından erişilebilir.

Ağ Erişimi için bir IP Adresinin Atanması Bir Ethernet ağındaki tüm cihazlar bir ağ IP (Internet Protokolü) adresi gerektirir. Yazdırma ve yazıcı yapılandırması amacıyla yazıcıya erişim için yazıcının IP adresi gerekir. Bir IP adresi atamanın dört yolu şu şekildedir:

• DHCP (Dinamik Sunucu Bağlantı Protokolü) - Varsayılan ayar

• ZebraNet Bridge

• Yazıcı Kontrol Panelinin ‘NETWORK’ (Ağ) menüsünün kullanılması

•Telnet

• Zebra Ayarlama Yardımcı Uygulamaları (ZebraDesigner Windows yazıcı sürücüsünü içerir)

Ayarlar

Yazıcıyı bir Bilgisayara Bağlama

Kişisel Ağlar için DHCP Yazıcı, varsayılan olarak son kullanıcı kurulumlarına yardımcı

olması için DHCP ile LAN ya da WAN'dan çalışacak şekilde ayarlanmıştır. Bu asıl olarak kişisel ağlara yöneliktir. Yazıcı her açıldığında ağ otomatik olarak yeni bir IP adresi sağlar. Windows yazıcı sürücüsü yazıcıya bağlantı için Statik bir IP adresi sunar. Yazıcının ilk kurulumundan sonra atanmış IP adresi değiştirildiyse, yazıcıya erişmek için yazıcı sürücüsünde ayarlı IP adresi değiştirilmelidir.

Yönetilen Ağlar Yazıcının yapılandırılmış bir ağda (LAN veya WAN) kullanımı, ağ yöneticisinin yazıcıya bir Statik IP adresi atamasını ve ağda düzgün çalışma için gerekli diğer ayarları yapmasını gerektirir.

Yazıcının IP adresinin Görüntülenmesi Yazıcınızdaki Ethernet ayarlarına girmek için yazıcının kontrol panelini kullanın.

1. Menüdeki ‘Home’ (Ana sayfa) ( ) düğmesine basın.

2. ‘NETWORK’ (Ağ) ( ) menüsü düğmesine gidin ve ‘Seçim’ (4) düğmesine basın.

3. ‘Yukarı’ () ve ‘Aşağı’ () gezinti oklarını kullanarak ‘WIRED IP ADDRESS’

(Kablolu IP adresi) ayarına gidin. Atanmış IP adresini okuyabilir ya da IP adresini ayarlayabilirsiniz. Yazıcının varsayılan adresi (tümü 0 - sıfır) geçerli bir adres değildir. Ağ yöneticinizin yardımıyla, tüm 'KABLOLU’ ağa ayarını bu ‘NETWORK’ (Ağ) menü dalında yapabilirsiniz.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 44

Ayarlar

Ethernet Kablosu

(RJ45 Konektör)

Yeşil LED Sarı LED

Yazıcıyı bir Bilgisayara Bağlama

Ethernet Durum/Etkinlik Göstergeleri

Her ikisi de OFF (KAPALI) Tespit edilen Ethernet bağlantısı yok

LED Durumu Tanım

Ye ş il 100 Mbps bağlantı tespit edildi

Yeşil yanıyor, Sarı yanıp

sönüyor

Sarı 10 Mbps bağlantı tespit edildi

Sarı yanıyor, Yeşil yanıp

sönüyor

100 Mbps bağlantı ve Ethernet etkinliği tespit edildi

10 Mbps bağlantı ve Ethernet etkinliği tespit edildi

Yazdırma Sunucusu - Varsayılan Kullanıcı ID'si ve Şifresi

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Yazıcının yazdırma sunucusuna ya da varsa yazıcıdaki Wi-Fi seçeneğine erişim için Kullanıcı adı ve/veya varsayılan şifresini isteyen bazı özellikler vardır. Fabrika Varsayılan Değerleri aşağıda gösterilmektedir:

• User ID (Kullanıcı adı): admin

• Password (Şifre): 1234

Page 45

ZebraNet® Dahili Kablosuz Yazdırma Sunucusu Seçeneği

Bu bölüm, çalışma için ZebraNet Dahili Kablosuz Yazdırma Sunucusu seçeneğinizin temel yapılandırmasını kapsar. Daha detaylı bilgi için, bkz. ZebraNet Kablolu ve Kablosuz Yazdırma Sunucuları Kullanıcı Kılavuzu.

Önemli • Yazıcıyı kablosuz verici seçeneği ile iletişim kuracak şekilde ayarlayabilmeniz için

yazıcınıza kablosuz bir seçenek kartı takılmalıdır.

Yazıcınızı kablosuz çalışma için şu şekillerde ayarlayabilirsiniz: Bu temel kılavuz, sadece ilk seçeneği Bağlantı Sihirbazını kapsar.

• Sizin için bir ZPL komut dizesi yazanBağlantı Sihirbazı yoluyla. Yardımcı programın son ekranında, komutu doğrudan yazıcınıza göndermeyi ya da ZPL komut dizesini bir dosyaya kaydetmeyi seçebilirsiniz. Kaydedilen ZPL dosyasının çeşitli amaçları vardır:

• Dosya, herhangi bir mevcut bağlantı ile (seri, paralel, USB ya da kablolu yazdırma sunucusu) yazıcıya gönderilebilir.

• Ağ ayarları fabrika varsayılanlarına geri yüklendikten sonra dosya yazıcıya geri gönderilebilir.

Ayarlar

• Dosya, aynı ağ ayarlarını kullanacak birden fazla yazıcıya gönderilebilir.

• Kendinizin yazdığı ZPL komut dizesi yoluyla. Güvenlik türü için temel parametreleri

ayarlamak amacıyla ^WX komutunu kullanın. Komutu herhangi bir mevcut bağlantı ile (seri, paralel, USB ya da kablolu yazdırma sunucusu) gönderebilirsiniz. Bu seçenek ile ilgili daha fazla bilgi için bkz. ZPL Programlama Kılavuzu.

• Yazıcıya gönderdiğiniz Ayarla/Al/Yap (SGD) komutları yoluyla. Kablosuz güvenlik

türünü ayarlamak için wlan.security ile başlayın. Seçtiğiniz güvenlik türüne bağlı olarak, diğer parametreleri belirlemek için diğer SGD komutları gerekecektir. Komutları herhangi bir mevcut bağlantı ile (seri, paralel, USB ya da kablolu yazdırma sunucusu) gönderebilirsiniz. Bu seçenek ile ilgili daha fazla bilgi için bkz. ZPL Programlama Kılavuzu.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 46

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

ZebraNet Bridge Kurumsal yardımcı programı, yazıcınız için Kullanıcı CD'sinde bulunur ve http://www.zebra.com/software adresinde mevcuttur. ZebraNet Bridge Enterprise sürümü

1.2.5 ya da sonrası yazıcıyı doğru şekilde ayarlamak için gereklidir.

Bu yazılımın parçası olan Bağlantı Sihirbazı, sizin için uygun ZPL komut dizesini yazarak yazıcınızı kolayca kablosuz çalışma için ayarlamanızı sağlar. Kablosuz yazdırma sunucusunu ilk kez kurarken ya da ağ seçeneklerini fabrika varsayılanlarına geri döndürdüğünüzde bu yardımcı programı kullanın.

Not • Bağlantı Sihirbazı ile tek seferde bir adet yazdırma sunucusu kurabilirsiniz. Birden

fazla yazdırma sunucusunu ayarlamak için (kablolu ya da kablosuz) her yazdırma sunucusu için programı bir kez çalıştırın.

Bağlantı Sihirbazını kullanmak için aşağıdaki adımları uygulayın:

1. Kurulu durumda değilse, ZebraNet Bridge Enterprise'ı bilgisayarınıza kurun.

Yazıcınız ile birlikte gelen kullanıcı CD'sinden programı alabilir ya da

http://www.zebra.com/software adresinden indirebilirsiniz.

2. ZebraNet Bridge Enterprise programını başlatın.

Sizden bir seri numarası istenirse,

Cancel (İptal)'e tıklayabilirsiniz. Bağlantı Sihirbazını

yine de kullanabileceksiniz.

3. Menü çubuğundan, Tools > Connectivity Wizard (Araçlar - Bağlantı sihirbazı)

öğesini seçin. Bağlantı Sihirbazı açılır.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 47

Bağlantı Sihirbazı ile Yapılandırın

4. Choose Port (Port seç) listesinden, yazıcının bağlandığı portu seçin.

• Yazıcıya göndermeden dosyayı kaydedecekseniz, herhangi bir portu seçebilirsiniz.

• Dosyayı seçerseniz, dosyayı kaydetmek istediğiniz konuma gitmeniz istenecektir.

• Bir seri port seçerseniz, seri yapılandırma bilgisi Choose Port (Port seç) listesi altında görünür. Gerekirse, yazıcınızın ayarları ile uyuşacak şekilde seri iletişim ayarlarını değiştirin.

Not • Bir port başka bir cihaz tarafından kullanımdaysa, açılır listede bulunmayacaktır.

5. Next (İleri)'ye tıklayın.

Sihirbaz, yazdırma sunucusu cihazının ayarlanmasını ister.

Ayarlar

6. Wireless (Kablosuz)'u seçin ve ardından Next (İleri) seçeneğine tıklayın.

Sihirbaz sizden kullandığınız yazıcının türünü ister.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 48

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

7. Kullandığınız yazıcının türünü seçin ve Next (İleri)'ye tıklayın.

Sihirbaz kablosuz IP bilgisini ister.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 49

8. DHCP (dinamik) ya da statik IP seçeneğini etkinleştirin.

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

Şunları kullanacaksanız…

Aşağıdaki adımları uygulayın…

DHCP a. DHCP'yi seçin ve Next (İleri)'ye tıklayın.

b. adım 9 ile devam edin.

Statik

a. Static (Statik) öğesini seçin.

IP ayar alanları etkinleştirilir.

a. Kablosuz yazdırma sunucusunun IP Adresini, Varsayılan

Ağ geçidini ve Alt ağ maskesini girin. Doğru değerler için ağ yöneticinize başvurun.

b. adım 9 ile devam edin.

9. Next (İleri)'ye tıklayın.

Kablosuz Ayarları penceresi açılır.

10. ESSID'i girin.

Önemli • ESSID ve kullanılırsa şifrenin, bu adımları tamamlamadan önce erişim

noktanıza ayarlanması gerekir.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 50

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

11. Açılır menüden, Güvenlik Modunuzu seçin.

Şunu seçtiyseniz… O zaman…

Hiçbiri adım 12 ile devam edin. WEP 40-Bit

WEP 128-Bit

EAP-TLS EAP-TTLS EAP-FAST WPA-EAP-TLS

PEAP LEAP WPA-EAP-TTLS WPA-PEAP

a. Pencerenin WEP Options (WEP seçenekleri) bölümüne

aşağıdaki değerleri girin:

• Authentication type (Kimlik doğrulama türü)

• WEP Index (WEP dizini)

• Encryption Key Storage (Şifreleme anahtarı depolama)

• WEP Keys (WEP anahtarları)

b. Next (İleri)'ye tıklayın ve adım 12 ile devam edin.

Pencerenin EAP bölümünde gerekirse:

a. İsteğe bağlı Özel Anahtarı girin. b. Next (İleri)'ye tıklayın ve adım 12 ile devam edin.

Pencerenin General Security (Genel güvenlik) bölümünde:

a. Güvenlik Kullanıcı adı ve Şifresini girin. b. Next (İleri)'ye tıklayın ve adım 12 ile devam edin.

WPA-LEAP WPA-PSK Pencerenin WPA bölümünde:

a. PSK Type (PSK türü)'nü seçin. b. PSK Name (PSK Adı)'nı girin. c. Next (İleri)'ye tıklayın ve adım 12 ile devam edin.

WPA-EAP-FAST

a. Pencerenin Genel Güvenlik bölümünde, Güvenlik

Kullanıcı adı ve Şifresini girin.

b. Pencerenin EAP bölümünde, gerekirse İsteğe Bağlı Özel

Anahtarı girin.

c. Next (İleri)'ye tıklayın ve adım 12 ile devam edin.

KERBEROS

a. Pencerenin Kerberos Settings (Kerberos ayarları)

bölümüne aşağıdaki değerleri girin:

• Kerberos User (Kerberos kullanıcısı)

• Kerberos Password (Kerberos şifresi)

• Kerberos Realm (Kerberos alanı)

• Kerberos KDC

b. Next (İleri)'ye tıklayın ve adım 12 ile devam edin.

c.KERBEROS, Dahili Kablosuz Plus yazdırma

sunucuları ya da verisi kartlarında desteklenmez.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 51

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

12. Kablosuz Ayarları penceresinde Advanced Options (Gelişmiş seçenekler)'e tıklayın. adım

Advanced Wireless Settings (Gelişmiş Kablosuz Ayarları) penceresi açılır.

13. Gelişmiş Kablosuz Ayarları penceresindeki ayarları gözden geçirin. Gerekirse ayarları

değiştirin ve ardından

OK (Tamam)'a tıklayın.

Kablosuz Ayarları penceresine dönülür.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 52

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

14. Next (İleri)'ye tıklayın.

Kablosuz Ayar Sihirbazındaki seçimlerinize dayalı olarak, program uygun ZPL komutlarını yazar ve incelemeniz için görüntüler.

Şunu seçtiyseniz…

Tabletop/Desktop (Masaüstü)

Buna benzer bir iletişim kutusu gösterilir.

Mobile (Mobil)

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 53

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

15. Komut dizesini hemen gönderip göndermeyeceğinizi ya da daha sonra kullanım için

kaydedip kaydetmeyeceğinizi belirleyin.

Şunun için… O zaman…

ZPL komut dizesini yazıcıya bu prosedürün başında seçili olan porttan göndererek ayarlamayı tamamlayın.

Daha sonraki kullanım için ya da diğer yazıcılarda kullanım için ZPL komut dizesini bir dosyaya kaydedin.

a. Yazıcının bilgisayara seçtiğiniz porttan bağlandığını

doğrulayın.

Not • Seri bağlantılar için, bir seri null modem

kablosu kullanın.

b. Hala yapmadıysanız, yazıcının gücünü açın (I). c. Review and Send ZPL for Wireless (Kablosuz için

ZPL'yi incele ve gönder) penceresinde

Finish (Bitir)'e

tıklayın.

Yazıcı, ZPL komut dizesini seçili porttan yazıcıya gönderir. Kablosuz Ayar Sihirbazı ekranı kapanır.

d. Yazıcıyı kapalı (O) konuma getirin ve ardından

yeniden açık (

Not • Aynı yapılandırmayı kullanan yazıcılara

I) konuma getirin.

ZPL komut dizesi dosyasını gönderebilir ya da ağ ayarları fabrika varsayılanlarına geri yüklenmiş bir yazıcıya dosyayı gönderebilirsiniz. Bu durum, Kablosuz Ayarları Sihirbazına birden fazla kez girmenizi önler.

a. Review and Send ZPL for Wireless (Kablosuz için

ZPL'yi incele ve gönder) penceresinde komut dizesini vurgulayın, sağ tıklayın ve

b. Notepad gibi bir metin editörü açın ve komut dizesini

Copy (Kopyala) öğesini seçin.

uygulamaya yapıştırın.

c. Komut dizesini kaydedin. d. Bağlantı Sihirbazında, komut dizesini bu aşamada

göndermeden çıkmak için Cancel (İptal)'e tıklayın.

e. Hala yapmadıysanız, yazıcının gücünü açın (I). f. ZPL dosyasını yazıcıya istediğiniz bağlantı ile gönderin.

16. Yazıcının kontrol panelinden kablosuz durumunu kontrol edin ve yazıcınızı kablosuz

bağlantı için ayarladığınızı doğrulayın. Bir LCD ekran ya da sembollere sahip yazıcılar (bkz. Tabl o 5 ve Tablo 6).

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 54

Ayarlar

Bağlantı Sihirbazı ile Yapılandırın

LCD Bağlantı Durumu ve Kablosuz Sinyal Göstergeleri

Bu bölüm, HC100 yazıcısı dışındaki yazıcılar ve yazdırma motorları için geçerlidir.

• Bağlantı Durumu Göstergesi (Tabl o 5) Kablosuz bağlantı durumu göstergesi sinyal gücü ve kalitesinin gerçek zamanlı

görüntüsünü sağlamak için LCD'nin sağ üst tarafında görüntülenir.

Durum Göstergesi Anlamı

Tablo 5 • Bağlantı Durumu Göstergeleri

Kablosuz verici WLAN ile bağlantı kurdu. Kablosuz verici WLAN ile bağlantı kuramadı. Yazıcınızın kablosuz

ayarlarının WLAN'ın bu ayarlarıyla eşleştiğinden emin olun. Kablosuz verici WLAN ile bağlantı kurdu ve kimlik doğrulamayı

tamamladı.

boş

Kablosuz Sinyal Göstergesi

• Yazıcı kablolu yazdırma sunucusunu kontrol ediyor.

• Yazıcı bir kablolu yazdırma sunucusu çalıştırıyor.

• Kablosuz yazdırma sunucu kartı yüklü değil ya da yanlış yüklenmiş.

• Kablosuz Sinyal Göstergeleri (Tablo 6) Kablosuz sinyal göstergeleri sinyal gücü ve kalitesinin gerçek zamanlı görüntüsünü

sağlamak için LCD'nin sağ üst tarafında görüntülenir.

Tablo 6 • Kablosuz Sinyal Göstergeleri

Tanım

Bu çubuklar kablosuz sinyalin ilgili gücünü gösterir. Ne kadar çok çubuk varsa yazıcı ve ağ arasındaki bağlantı o kadar iyi düzeydedir.

Yazıcınızın sinyal gücü iyiyse ancak bilgisayarınızla yazıcıya bağlantı kuramıyorsanız sinyal gücünü veya sinyal kalitesini artırmak için yazıcınızı farklı bir yere taşıyın. Bu durum yazıcınızın bağlı olduğunu ancak erişim noktanızı tanımlayamadığını gösterir.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 55

Bluetooth Seçeneği Yapılandırması

Zebra Kurulum Yardımcı Programları yazıcınız için hızlı ve kolay Bluetooth kablosuz bağlantı sunar.

1. Masa üstünüzdeki Zebra Kurulum Yardımcı Programları simgesine çift tıklayın.

2. Yazıcınızdan bilgisayarınıza bir USB kablo bağlayın.

3. İlk ZSU ekranında, pencerede gösterilen yazıcıyı vurgulayın ve gösterilen Yazıcı

Bağlantısını Yapılandır öğesine tıklayın.

4. Bağlantı Tipi ekranında "Bluetooth" öğesini seçin ve devam etmek için Sonraki

düğmesine tıklayın.

Ayarlar

Bluetooth Seçeneği Yapılandırması

5. Bluetooth Ayarları ekranında Bluetooth işlevini etkinleştirmek için "Etkin" öğesini

işaretleyin.

6. Dost Adı metin alanında, cihazın Bluetooth adını belirleyin. Bu ad cihaz arama işlemi

esnasında görünecek ve merkezi cihaz yazıcıyı bu adla etiketleyecektir.

7. Merkezi cihazların eşleştirme yapacağı yeni cihazları ararken cihazın görünüp

görünmeyeceğini belirlemek için Aranabilir seçeneğini "Açık" ya da "Kapalı" olarak ayarlayın.

8. Kimlik doğrulamayı "Açık" konuma getirin. (Not: Bu ayar Link-OS'da mevcut değildir

ancak ZSU'da bir PIN girmek istiyorsanız açmanız gerekir. Yazıcı üzerindeki gerçek kimlik doğrulama ayarı Gelişmiş Ayarlar menüsündeki Güvenlik Moduna ayarlı.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 56

Ayarlar

Bluetooth Seçeneği Yapılandırması

9. Kimlik doğrulama PIN alanındaki ayarlı değerler merkezi cihazın Bluetooth sürümüne

bağlı olarak değişecektir. Merkezi BT v2.0 ve daha eski sürümünü kullanırsa, bu alana sayısal değer girin. Eşleştirmeyi doğrulamak için bu aynı değeri merkezi cihaza girmeniz istenecektir. Gelişmiş Ayarlarda Güvenlik Modu 2 ya da 3, PIN eşleştirmesi için seçilmelidir.

10. Merkezi cihaz BT v2.1 veya daha yeni sürümünü kullanıyorsa bu ayarın hiçbir etkisi

yoktur. BT v2.1 ve daha yenisi PIN kullanımı gerektirmeyen Güvenli Basit Eşleştirme (SSP) kullanır.

11. Gelişmiş ayarlar düğmesine tıkladığınızda Gelişmiş Bluetooth Ayarları penceresi

görüntülenecektir. Gelişmiş Ayarlar hakkında daha fazla bilgi edinmek için bkz.

Kablolu ve Kablosuz Yazdırma Sunucuları Kullanıcı Kılavuzu

12. Yazıcınızı yapılandırmaya devam etmek için Next (İleri) öğesine tıklayın.

13. Yazıcınızı düzgün bir şekilde yapılandırmak için SGD komutları görüntülenecektir.

Veri Gönder ekranında devam etmek için Next (İleri) öğesine tıklayın.

14. Veri Gönder ekranında hemen komut göndermek istediğiniz yazıcıya veya daha sonrasında

bir veya birden fazla yazıcıya gönderebileceğiniz komutları bilgisayarınızdaki bir dosyaya kaydetmek için Dosya düğmesine tıklayabilirsiniz.

15. Yazıcıya komut göndermek için Bitir düğmesine tıklayın, yazıcı güncellenecek ve

ardından yeniden başlayacaktır. USB arayüzü yazıcınızdan şimdi çıkarabilirsiniz.

16. Bluetooth eşleştirme işlemini tamamlamak için merkezi cihazınızdaki Bluetooth cihazı

arama öğesini etkinleştirin ve merkezi cihazınızla sağlanan talimatları takip edin.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 57

Windows XP® SP2 Merkezi Cihaza Bağlanma

Bu süreç Windows XP SP2 (veya üzeri) için yazıcı kurulumunu kapsar

1. Windows ‘Start’ (Başlat) menüsünden ‘Printers and Faxes’ (Yazıcılar ve Fakslar)

penceresini açın. ‘Add Printer’ (Yazıcı Ekle) öğesine tıklayın, sihirbaz çalışacak. “Welcome” (Hoş geldiniz) penceresi görüntülendiğinde ‘Next’ (İleri) öğesine tıklayın.

2. ‘Automatic detect…’ (Otomatik algıla…) onay kutusu ile ‘Local’ (Yerel) verici

düğmesini seçili bırakın ve ‘Next’ (İleri) öğesine tıklayın.

3. Yazıcı bulunamadı. Bir veya birden fazla yazıcı algılanırsa bu yazıcılardan herhangi birini

seçin ve ‘Next’ (İleri) öğesine tıklayın.

4. ‘Create a new port’ (Yeni bir port oluştur) verici düğmesini seçin ve ilgili açılır

menüden ‘Bluetooth Printer Port’ (Bluetooth Yazıcı Portu) öğesini seçin.

5. ‘Bluetooth Printer Port’ (Bluetooth Yazıcı Portu) penceresinden yazıcınızı listede yer

alan Bluetooth cihazları arasından seçin. Bu işlem birkaç dakika sürebilir. ‘Connect’ (Bağlan) düğmesine tıklayın.

6. ‘Install Printer Software’ (Yazıcı Yazılımı Kur) penceresi açılacaktır. Zebra destekli

yazıcı modellerini seçmek için ‘ZDesigner’ ‘Manufacture’(Üretim) seçin ve ardından ‘Printers’ (Yazıcılar) bölümünden yazıcı modelinizi seçin. Devam etmek için ‘Next’ (İleri) öğesine tıklayın.

Ayarlar

Bluetooth Seçeneği Yapılandırması

7. ‘Keep the existing drivers’ (Mevcut Sürücüleri Tut) öğesini seç ve ‘Next’ (İleri)

öğesine tıklayın.

8. Yazıcınızı adlandırın ve varsayılan yazıcı ayarını istenildiği gibi seçin. ‘Next’ (İleri)

öğesine tıklayın.

9. Bir test sayfası yazdırmak istiyorsanız ‘Yes ’ (Evet) öğesine tıklayın. Devam etmek için

‘Next’ (İleri) öğesine tıklayın.

10. ‘Completing the Add Printer Wizard’ (Yazıcı Ekle Sihirbazını Tamamlama)'daki

‘Finish’ (Bitir) öğesine tıklayın, Bluetooth yazıcı kurulumu tamamlayacak ve bir Windows test sayfası (minimum Windows logosu) yazdıracaktır.

Windows Vista® SP2 veya Windows 7® Merkezi Cihaza Bağlanma

Windows Vista (SP2 veya üzeri) ve Windows 7 Bluetooth kurulumu XP kurulumdan farklıdır.

• Windows Vista: ‘Start’ (Başlat) düğmesi, ‘Control Panel’ (Denetim Masası),

Hardware and Sound’ (Donanım ve Ses) ve ardından ‘Printers’ (Yazıcılar)

‘ öğesine tıklayarak ‘

• Windows 7: ‘

Devices and Printers’ (Cihazlar ve Yazıcılar) öğesine tıklayarak Cihazlar ve

‘ Yazıcıları açın.

• Microsoft olmayan bazı Bluetooth program kilitleri ve ana PC'deki dahili Bluetooth cihazlar

Secure Simple Paring (SSP) (Güvenli Basit Eşleştirme)yi destekleyen marjinal

sürücülere sahiptir ve ‘ tamamlayamayabilir. ‘ pencere çubuğundaki sistem çubuğundan ‘ öğesine gitmeniz veya ‘ etkinleştirmeniz gerekebilir. Yazıcıyı yerel bir yazıcıya kurun (USB veya ZD500 Series™ yazıcınız için Seri Port) ve ardından kurulum SPP (sanal seri port) COM portuna tamamlandıktan sonra 'Port'u değiştirin.

Add Printer’ (Yazıcı Ekle) sihirbazını açın.

Start’ (Başlat) düğmesi ve ardından ‘Start’ (Başlat) menüsünden

Add printer’ (Yazıcı ekle) sihirbazını normal bir şekilde

Control Panel’ (Denetim Masası)'ndaki veya ‘Start’ (Başlat)

Bluetooth Devices’ (Bluetooth Cihazları)

device’ (cihaz) ve kurduğunuz Bluetooth yazıcıları

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 58

Ayarlar

Bluetooth Seçeneği Yapılandırması

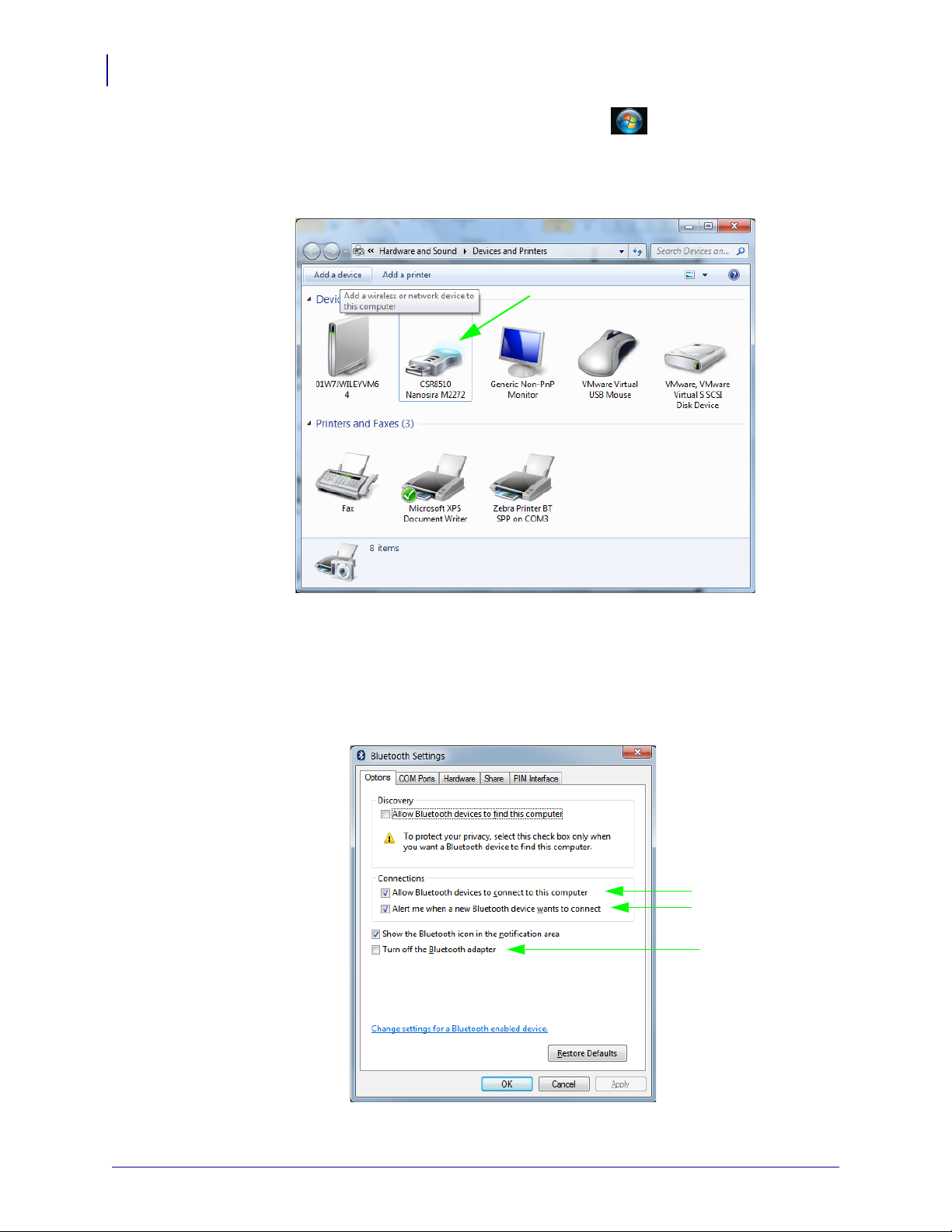

1. Windows Start menu (Windows Başlat menüsünden) ( ) ‘Devices and Printers’

2. ‘Devices and Printers’ (Cihazlar ve Yazıcılar) penceresinden Bluetooth cihazlarını

(Cihazlar ve Yazıcılar)'ı açın.

kontrol edin. Aşağıdaki genel Windows Bluetooth simgesini işaretleyin.

3. Bluetooth simgesi üzerinde fare imleci ile gezinin, simge vurgulanacaktır. Vurgulanan

Bluetooth simgesinin üzerinde sağ tıklayın. Açılır menüden ‘Bluetooth Settings’ (Bluetooth Ayarları) öğesini seçin. Her iki Bağlantı onay kutusunun da işaretli olduğundan emin olun. ‘Turn off the Bluetooth adapter’ (Bluetooth Adaptörünü Kapat) öğesinin işaretlenmiş olduğundan emin olun. ‘‘Apply’ (Uygula) düğmesine tıklayın. Pencereyi kapatmak için ‘OK’ (Tamam) öğesine tıklayın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 59

Ayarlar

Bluetooth Seçeneği Yapılandırması

4. “Devices and Printers’ (Cihazlar ve Yazıcılar) penceresinin en üst çubuğundaki ‘Add a

device’ (Cihaz Ekle) öğesine tıklayın. Bir kaç dakika sonra “Add a device’ (Cihaz Ekle)

pencereleri yakınınızdaki Bluetooth cihazlarını bulur.

5. Bluetooth 3.0 etkin Zebra yazıcıyı açın. Bir kaç dakika sonra “Add a device’ (Cih az

Ekle) pencereleri yeni yazıcınızı ekleyecektir. Yazıcı simgesine tıklayın. Sağ tıklayın ve ‘Add device’ (Cihaz Ekle) öğesini seçin.

6. ‘Add a device’ (Cihaz Ekle) penceresi kod eşleme ekranına geçer, aşağıdaki örneğe

bakın. Gösterilen eşleme kodu Windows işletim sistemi tarafından rastgele oluşturulur. Sonraki iki adımı hızlı bir şekilde tamamlayın.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 60

Ayarlar

Bluetooth Seçeneği Yapılandırması

7. Aşağıdaki ekrandan yazıcı ekranını kontrol edin. Eşleme kodlarının eşleştiğinden emin olun.

8. Eşleşme süreci başarılı bir şekilde tamamlandığında aşağıdaki mesaj görüntülenir.

Numaralar eşleşirse ‘Add a device’ (Cihaz Ekle) penceresindeki ‘İleri düğmesine’ basın ve ardından yazıcı kontrol panelindeki Tamam/İşaretleri Kontrol Et düğmesine basın. Numaralar eşleşmezse vurgulanmış ACCEPT (KABUL ET) öğesini REJECT (REDDET) öğesine değiştirmek için yazıcının kontrol paneli ok tuşlarını kullanın ve ardından yazıcı kontrol paneli üzerindeki Tamam/İşaretleri Kontrol Et düğmesine basın.

Not • Görev çubuğu açılır menüsünde gösterilen COM port numarasını not edin. Ekranda

sadece birkaç dakika görüntülenecektir.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 61

Yazıcınız Bağlandıktan Sonra

Artık yazıcınızla temel iletişim sağlandığına göre, yazıcınızın iletişimini test edip diğer yazıcıya ilişkin uygulamaları, sürücüleri veya yardımcı programları kurmayı isteyebilirsiniz.

Yazdırma İşlemiyle İletişimi Test Etme

Yazdırma sisteminin çalışmasını doğrulamak nispeten basit bir işlemdir. Windows işletim sistemlerinde, bir test etiketine erişip yazdırmak için Zebra Kurulum Yardımcı Programı ya da Windows "Yazıcı ve Fakslar" Denetim Masası kullanılır. Windows olmayan işletim sistemlerinde, bir yapılandırma durum etiketi yazdırmak için tek bir komutla (~WC) temel bir ASCII metin dosyası kopyalanır.

Zebra Kurulum Yardımcı Programıyla Yazdırmayı Test Etme:

1. Zebra Kur Yardımcı Programını açın.

2. Yeni yüklenen yazıcı simgesine tıklayıp yazıcıyı seçin ve pencerenin altındaki yazıcı

yapılandırma düğmelerini etkinleştirin.

Ayarlar

Yazıcınız Bağlandıktan Sonra

3. ‘Open Printer Tools’ (Yazıcı Araçlarını Aç) düğmesine tıklayın.

4. ‘Print’ (Yazdır) sekme penceresinden ‘Print configuration label’ (Yapılandırma etiketini

yazdır) satırına tıklayıp ‘Send’ (Gönder) düğmesine tıklayın. Yazıcının bir yapılandırma durum etiketi yazdırması gerekir.

Windows "Yazıcı ve Fakslar" menüsüyle Yazdırmayı Test Etme:

1. ‘Printers and Faxes’ (Yazıcı ve Fakslar) menüsüne erişmek ya da ‘Control

Panel’(Kontrol Paneli)'nden ‘Printers and Faxes’ (Yaz ıc ı ve Fak slar) menüsüne erişmek için Windows ‘Start’ (Başlat) menü düğmesine tıklayın. Menüyü açın.

2. Yazıcıyı seçmek için yeni kurulan yazıcı simgesini seçin ve yazıcı ‘Properties’

(Özellikler) menüsüne erişmek için farenize sağ tıklayın.

3. Yazıcının ‘General’ (Genel) sekme penceresinden ‘Print Test Page’ (Test Sayfası

Yazdır) düğmesine tıklayın. Yazıcının bir Windows test sayfası yazdırması gerekir.

(MS-DOS) 'Komut İstemi' ile bir ağa (LAN ya da WAN) bağlı bir Ethernet yazıcıda bir deneme baskısı yapın (ya da Windows XP Başlat menüsünden ‘Çalıştır’ı kullanın):

1. Aşağıdaki üç ASCII karakteri kullanarak bir metin dosyası oluşturun: ~WC

2. Dosyayı şöyle kaydedin: TEST.ZPL (isteğe bağlı bir dosya adı ve uzantı adı).

3. Yazıcının Yapılandırma Durum Etiketinin Ağ Durumu çıktısından yazıcının IP adresini

bulun. Yazıcı olarak aynı LAN veya WAN'e bağlı olan bir sistemde aşağıdakini Web tarayıcı penceresinin adres çubuğuna girip Enter'a basın:

ftp (IP adresi)

(123.45.67.01 IP adresi için şöyle olur: ftp 123.45.67.01)

4. "put" sözcüğünü yazıp dosya adını yazın ve enter'a basın. Bu "test yazdırma" dosyası için

şöyle olur: put TEST.ZPL Yazıcı yeni bir Yazdırma Yapılandırma Durum etiketi yazdırmalıdır.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 62

Ayarlar

Yazıcınız Bağlandıktan Sonra

Windows olmayan İşletim Sistemlerinde Kopyalanan bir ZPL Komut Dosyasıyla Yazdırmayı Test Etme:

1. Aşağıdaki üç ASCII karakteri kullanarak bir metin dosyası oluşturun: ~WC

2. Dosyayı şöyle kaydedin: TEST.ZPL (isteğe bağlı bir dosya adı ve uzantı adı).

3. Dosyayı yazıcıya kopyalayın. DOS için, sistemin paralel portuna bağlı olan bir yazıcıya

gönderilen dosya şunun kadar basit olur:

COPY TEST.ZPL LPT1

Diğer arayüz bağlantı türleri ve işletim sistemlerinde farklı komut dizileri olur. Bu test etme işlemi için uygun yazıcı arayüzünü kopyalama hakkında ayrıntılı talimatlar için işletim sisteminizin sistem belgelerine bakınız.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 63

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Bu bölüm, değiştirebileceğiniz yazıcı ayarlarını sunar ve bunları değiştirmeniz için araçları tanımlar. Bu araçlar şunları içerir:

• Kontrol paneli menüsü

• ZPL ve Ayarla/Al/Yap (SGD) komutları (Ek bilgi için bkz. Zebra Kılavuzu.)

Programlama

• Yazıcının aktif bir kablolu ya da kablosuz yazdırma sunucusu bağlantısı varsa web sayfaları (Ek bilgi için bkz. ZebraNet Kablolu ve Kablosuz Yazdırma Sunucuları

Kullanıcı Kılavuzu.)

Referans kılavuzların kopyaları http://www.zebra.com/manuals adresinde ya da yazıcı ile birlikte gelen kullanıcı CD'si ile sunulur.

Bu bölüm aşağıdaki alt bölümleri içerir:

• SETTINGS (AYARLAR) Menüsü, sayfa 52

• TOOLS (Araçlar) Menüsü, sayfa56

• NETWORK (Ağ) Menüsü, sayfa61

• RFID Menüsü, sayfa 64

• LANGUAGE (Dil) Menüsü, sayfa 68

• SENSOR (Sensör) Menüsü, sayfa70

• PORTS (Portlar) Menüsü, sayfa71

• BLUETOOTH Menüsü, sayfa73

• Manuel Kalibrasyon - Medya, sayfa 74

• RFID Kalibrasyonu, sayfa75

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 64

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

SETTINGS (AYARLAR) Menüsü

Tablo 7 • AYARLAR Menüsü

Print Darkness (Baskı Koyuluğu)

Koyuluğu iyi baskı kalitesi sunan en düşük ayara getirin. Koyuluğu çok yükseğe getirirseniz, etiket resmi net şekilde yazdırılmayabilir, bar kodlar düzgün taranmayabilir, sayfaya şerit çekilebilir ya da yazıcı kafası erken aşınabilir.

Gerekirse, en iyi koyuluk ayarını belirlemek için Ya zd ırma Kalitesi Raporu, sayfa135 seçeneğini kullanın.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

Print Speed (Baskı Hızı)

Bir etiketi yazdırma için hızı seçin (saniyede inç olarak verilir). Daha düşük baskı hızları daha iyi baskı kalitesi sunar.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası: Mevcut Değil

Medya Türü Kullandığınız medya türünü seçin.

• CONTINUOUS (Sürekli) öğesini seçerseniz, etiket formatınıza etiket uzunluğu da

eklemeniz gerekir (ZPL kullanıyorsanız ^LL).

• Çeşitli aralıklı medya için GAP/NOTCH (Aralık/Çıkıntı) ya da MARK (İşaretle) öğesini

seçerseniz yazıcı medyayı etiket uzunluğunu hesaplamak için besler.

Daha fazla bilgi için bkz. Medya Türleri, sayfa79.

0.0 – 30.0

^MD, ~SD

print.tone

Yazıcı Ayarlarını Görüntüle ve Değiştir > Genel Ayarlar > Koyuluk

2, 3, 4, 5, 6

^PR

media.speed

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• CONTINUOUS (Sürekli)

• GAP/NOTCH (ARALIK/ÇIKINTI)

• MARK (İşaretle)

^MN

ezpl.media_type

Yazıcı Ayarlarını Görüntüle ve Değiştir > Medya Ayarları > Medya Türü

Print Method (Yazdırma Yöntemi)

Yazıcının Direkt Termal modunu mu (şerit yok) yoksa Termal Transfer modunu mu (termal transfer medyasını ve şeridini kullanarak) kullanacağını belirleyin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• THERMAL TRANS (Termal transfer)

• DIRECT THERMAL (Direkt termal)

^MT

ezpl.print_method

Yazıcı Ayarlarını Görüntüle ve Değiştir > Medya Ayarları > Yazdırma Yöntemi

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 65

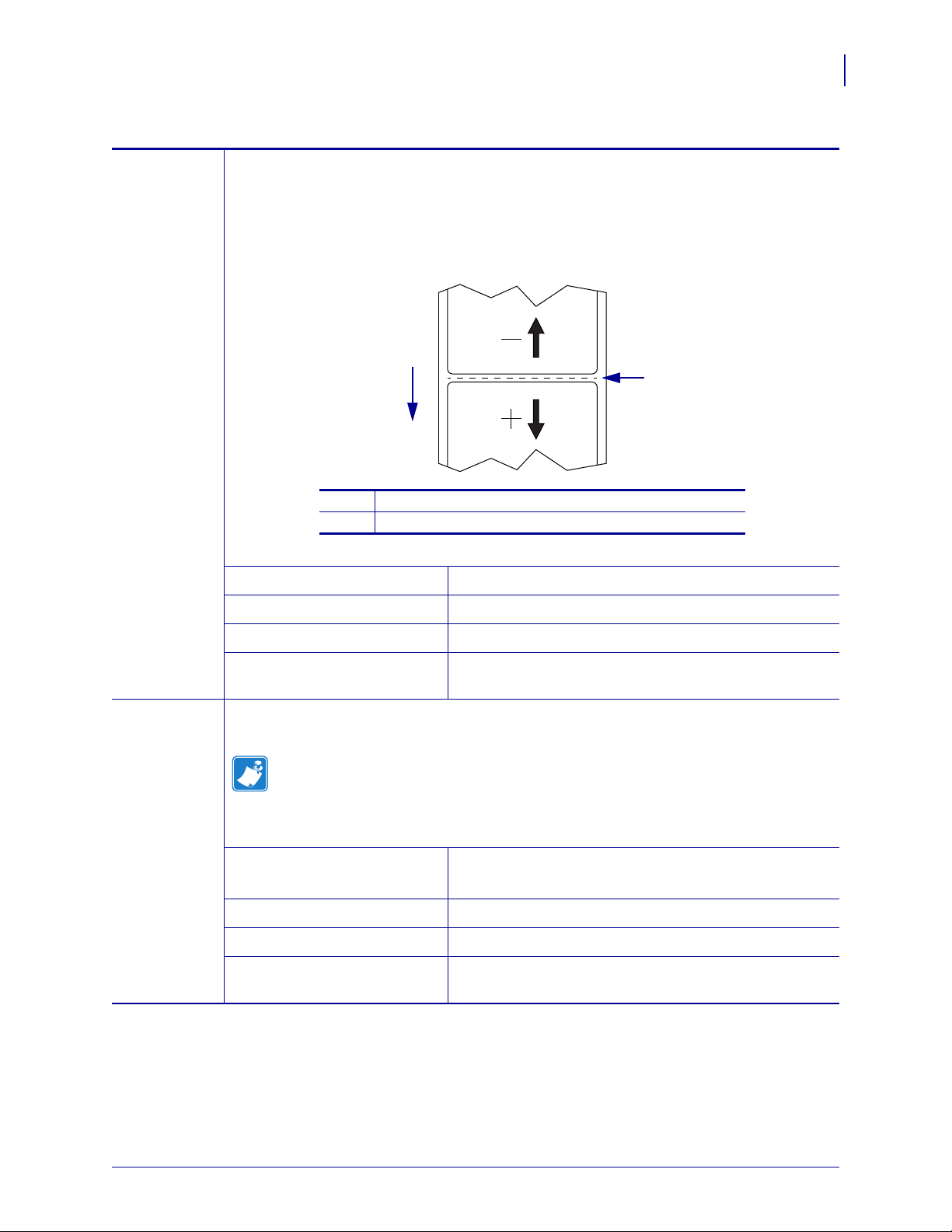

Tablo 7 • AYARLAR Menüsü (Devamı)

Medya yönü

Yırtma çizgisi fabrikada 000 konumuna ayarlıdır

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tear-Off Position (Yırtma konumu)

Gerekirse, baskının ardından yazıcıdan çıkan medyanın konumunu ayarlayın.

• Daha yüksek değerler medyayı dışa hareket ettirir (yırtma çizgisi sonraki etiketin

ön kenarına yakınlaşır).

• Daha düşük değerler medyayı içe hareket ettirir (yırtma çizgisi basılan etiketin kenarına

yakınlaşır).

• Not - Yırtma RFID program konumunu etkilemez.

Kabul edilen değerler:

İlgili ZPL komutları:

–120 ila 120

~TA

Print Width (Yazdırma Genişliği)

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

ezpl.tear_off

Yazıcı Ayarlarını Görüntüle ve Değiştir > Genel Ayarlar > Yırtma

Kullanılmakta olan etiketlerin genişliğini belirleyin. Varsayılan değer, yazıcı kafasının DPI değerine dayalı olarak yazıcının maksimum genişliğidir.

Not • Genişliği fazla dar olarak ayarlamak etiketin bazı bölümlerinin medyaya

basılmamasıyla sonuçlanabilir. Genişliği fazla geniş ayarlamak biçimlendirme hafızasını boşa harcamaya ve yazıcının etiketin üzerinden merdane silindirine yazdırmasına sebep olabilir. Eğer görüntü ^POI ZPL II komutu kullanılarak ters çevrildiyse bu ayar etiket biçiminin yatay pozisyonunu etkileyebilir.

Kabul edilen değerler:

0000 ila 0832 nokta (200 dpi yazıcılar) 0000 ila 1280 nokta (300 dpi yazıcılar)

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

^PW

ezpl.print_width

Yazıcı Ayarlarını Görüntüle ve Değiştir > Medya Ayarları > Yazdırma Genişliği

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 66

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tablo 7 • AYARLAR Menüsü (Devamı)

Print Mode (Yazdırma Modu)

Label Top (Etiket Üst)

yazıcı seçenekleriniz ile uyumlu bir yazdırma modunu seçin.

Kabul edilen değerler:

• TEAR-OFF (YIRTMA)

• PEEL OFF (Çıkarma) (Etiket Çıkarma için bu değeri

kullanın: Astarı etiketi ayırır ve çıkarılmış etiketi operatöre sunar)

• REWIND (Geri sarma)

• CUTTER (Kesici)

• DELAYED CUT (Gecikmeli Kesim)

• LINERLESS PEEL (Astarsız çıkarma)

• LINERLESS REWIND (Astarsız geri sarma)

• LINERLESS TEAR (Astarsız yırtma)

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

^MM

media.printmode

Yazıcı Ayarlarını Görüntüle ve Değiştir > Genel Ayarlar > Yazdırma Modu

Gerekirse, etiket üzerine yazdırma konumunu dikey olarak kaydırın. Negatif bir değer formatı etiketin üstüne hareket ettirir; pozitif bir değer formatı etiketin üstünden uzaklaştırır.

Kabul edilen değerler:

–120 ila 120

İlgili ZPL komutları: ^LT

Kullanılan SGD komutu:

zpl.label_top

Label Left Position (Etiket sol konumu)

Reprint Mode (Yeniden Baskı Modu)

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Gelişmiş Ayarlar > Üst Konum

Gerekirse, etiket üzerine yazdırma konumunu yatay olarak kaydırın. Pozitif değerler görüntünün sol kenarını seçili nokta sayısı kadar etiketin ortasına taşırken negatif değerler ise, görüntünün sol kenarını etiketin sol kenarına taşır.

Kabul edilen değerler:

-9999 ila 9999

İlgili ZPL komutları: ^LS

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

zpl.left_position

Yazıcı Ayarlarını Görüntüle ve Değiştir > Gelişmiş Ayarlar > Sol Konum

Yeniden baskı modu etkinleştirildiğinde, yazıcının kontrol panelindeki DURAKLAT + İPTAL düğmesini basılı tutarak yazdırılan son etiketi yeniden yazdırabilirsiniz.

Kabul edilen değerler:

• ON (Açık)

• OFF (Kapalı)

İlgili ZPL komutları: ^JZ

Kullanılan SGD komutu:

ezpl.reprint_mode

Yaz ıcı web sayfası: Mevcut Değil

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 67

Tablo 7 • AYARLAR Menüsü (Devamı)

Etiket uzunluğu (etiketler arası boşluk dahil)

Etiketler arası boşluk

Maksimum etiket uzunluğunu yaklaşık bu değere ayarlayın

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Maximum Label Length (Maksimum etiket uzunluğu)

Maksimum etiket uzunluğunu, mevcut etiket uzunluğu artı etiket arası boşlukla birlikte en az 1 inç olan bir değere ayarlayın. Değeri etiket uzunluğundan küçük bir değere ayarlarsanız yazıcı, sürekli medyanın yüklendiğini varsayar ve yazıcı kalibre olamaz.

Örneğin, etiketin uzunluğu, etiketler arası boşluk dahil 152 mm (6 inç) ise, parametreyi en az 178 mm'ye (7 inç) ayarlayın.

Kabul edilen değerler:

İlgili ZPL komutları: ^ML

Kullanılan SGD komutu: ezpl.label_length_max

Yaz ıcı web sayfası:

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

0 ila yazıcının desteklediği maksimum etiket uzunluğu

Yazıcı Ayarlarını Görüntüle ve Değiştir > Medya Ayarları > Maksimum Uzunluk

Page 68

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

TOOLS (Araçlar) Menüsü

Tablo 8 • TOOLS (Araçlar) Menüsü

Print Information (Yazdırma Bilgileri)

Belirtilen bilgileri medyaya yazdırır, sürekli olmayan medya varsa bilgiler bir veya birkaç etikette gösterilecektir (etiketler, biletler, vb.).

Kabul edilen değerler:

• SETTINGS (Ayarlar)—yazıcı yapılandırma

raporunu yazdırır.

• NETWORK (Ağ)—kurulu olan her bir yazdırma

sunucusu için ayarları yazdırır.

• FORMATS (Formatlar)—yazıcının RAM'ında,

Flash belleğinde ya da isteğe bağlı bellek kartında saklı olan formatları yazdırır.

• IMAGES (Resimler)—yazıcı RAM'ında, Flash

belleğinde ya da isteğe bağlı bellek kartında saklı olan resimleri yazdırır.

• FONTS (Yazı tipleri)—standart yazıcı yazı tipleri

ve isteğe bağlı tipler de dahil olmak üzere yazıcı içindeki mevcut yazı tiplerini yazdırır. Yazı tipleri RAM ya da Flash bellekte saklanabilir.

• BARCODES (Barkodlar)—yazıcı içindeki

mevcut barkodları yazdırır. Barkodları RAM ya da Flash bellekte saklanabilir.

• ALL (Tümü)—önceki altı etiketi yazdırır.

• SENSOR PROFILE (Sensör profili)—mevcut

sensör değerlerine göre sensör ayarlarını gösterir. Sensör profili sonuçlarını yorumlamak için, bkz.

Sensor Profile (Sensör Profili), sayfa140.

İlgili ZPL komutları:

Aya rl ar : ~WC Ağ: ~WL Sensör profili: ~JG Diğerleri: ^WD

Kullanılan SGD komutu: hiçbiri

Kontrol paneli tuşları:

Ayarlar ve Ağ: Aşağıdakilerden birini yapın:

• Yazıcı açılırken İPTAL düğmesini basılı

• Yazıcı Hazır durumdayken BESLE + İPTAL

Sensör profili: Yazıcı açılırken BESLE + İPTAL düğmesini basılı tutun.

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Listeleri Etikete Yazdır

tutun.

düğmesini 2 saniye süreyle basılı tutun.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 69

Tablo 8 • TOOLS (Araçlar) Menüsü

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

LCD Contrast (LCD Kontrastı)

Yazıcının ekranındaki kontrastı değiştirin.

Kabul edilen değerler:

3'dan 15'a kadar

İlgili ZPL komutları: hiçbiri

Kullanılan SGD komutu:

display.contrast

Yaz ıcı web sayfası: Mevcut Değil

Boşta Görüntü Yazıcı boştayken yazıcının ekranında gösterilen bilgiyi seçin.

Kabul edilen değerler:

• FW VERSION (FW sürümü)

• IP ADDRESS (IP adresi)

• MM/DD/YY 24 HR (aa/gg/yy 24 saat)

• M/DD/YY 12 HR (a/gg/yy 12 saat)

• DD/MM/YY 24 HR (g/aa/yy 24 saat)

• DD/MM/YY 12 HR (gg/aa/yy 12 saat)

İlgili ZPL komutları: hiçbiri

Kullanılan SGD komutu:

device.idle_display_format

Yaz ıcı web sayfası: Mevcut Değil

Power-Up Action (Açılış eylemi)

Açılış Eylemini ayarlayın

Açılış sırasında yazıcının yapacağı işlemi belirleyin.

• CALIBRATE (Kalibre et) sensör seviyelerini ve eşikleri ayarlar, etiket uzunluğunu

belirler ve medyayı sonraki web'e besler.

• FEED (Besle)—etiketleri ilk kayıt noktasına besler.

• LENGTH (Uzunluk), geçerli sensör değerlerini kullanarak etiket uzunluğunu

belirler ve medyayı sonraki web'e besler.

• NO MOTION (Hareket yok), yazıcıya medyayı hareket ettirmemesini söyler.

Web'in düzgün yerleştirildiğinden manuel olarak emin olmalı ya da sonraki web'i konumlamak için besle'ye basmalısınız.

• SHORT CAL (Kısa kal.), sensör kazancını ayarlamadan medya ve web eşiklerini

ayarlar, etiket uzunluğunu belirler ve medyayı sonraki web'e besler.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• CALIBRATE (AYARLA)

• FEED (BESLEME)

• LENGTH (Uzunluk)

• NO MOTION (Hareket yok)

• SHORT CAL (Kısa kal.)

^MF

ezpl.power_up_action

Yazıcı Ayarlarını Görüntüle ve Değiştir > Kalibrasyon

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 70

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tablo 8 • TOOLS (Araçlar) Menüsü

Head-Close Action (Kafa kapama eylemi)

Kafa kapama eylemini ayarlayın

Yazıcı kafasını kapattığınızda yazıcının yapacağı işlemi belirleyin.

• CALIBRATE (Kalibre et) sensör seviyelerini ve eşikleri ayarlar, etiket uzunluğunu

belirler ve medyayı sonraki web'e besler.

• FEED (Besle)—etiketleri ilk kayıt noktasına besler.

• LENGTH (Uzunluk), geçerli sensör değerlerini kullanarak etiket uzunluğunu

belirler ve medyayı sonraki web'e besler.

• NO MOTION (Hareket yok), yazıcıya medyayı hareket ettirmemesini söyler.

Web'in düzgün yerleştirildiğinden manuel olarak emin olmalı ya da sonraki web'i konumlamak için besle'ye basmalısınız.

• SHORT CAL (Kısa kal.), sensör kazancını ayarlamadan medya ve web eşiklerini

ayarlar, etiket uzunluğunu belirler ve medyayı sonraki web'e besler.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• CALIBRATE (KALİBRE ET)

• FEED (BESLEME)

• LENGTH (Uzunluk)

• NO MOTION (Hareket yok)

• SHORT CAL (Kısa kal.)

^MF

ezpl.head_close_action

Yazıcı Ayarlarını Görüntüle ve Değiştir > Kalibrasyon

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 71

Tablo 8 • TOOLS (Araçlar) Menüsü

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Load Defaults (Varsayılanları Yükle)

Yazıcı ya da Yazıcı Sunucusu Varsayılanlarını Yükle

• FACTORY (Fabrika)—Ağ ayarları dışındaki tüm yazıcı ayarlarını fabrika ayarlarına

getirir. Varsayılanları yüklerken dikkatli olun çünkü elle yaptığınız ayarların hepsini tekrar yüklemek zorunda kalacaksınız.

• NETWORK (Ağ)—Yazıcının kablolu ya da kablosuz yazdırma sunucusunu yeniden

başlatır. Kablosuz bir yazdırma sunucusu ile, yazıcı kablosuz ağınızla da yeniden ilişkilendirilecektir.

• LAST SAVED (Son kaydedilen)—En son kalıcı kaydetmedeki ayarları yükler.

Kabul edilen değerler:

İlgili ZPL komutları:

• FACTORY (Fabrika)

• AĞ

• LAST SAVED (Son kaydedilen)

Fabrika: ^JUF Ağ: ^JUN LAST SAVED (Son kaydedilen) ^JUR

Kullanılan SGD komutu:

Kontrol paneli tuşları:

hiçbiri

Fabrika: Yazıcı parametrelerini fabrika değerlerine sıfırlamak için BESLE + DURAKLAT düğmesini basılı tutun.

Ağ: Ağ parametrelerini fabrika değerlerine sıfırlamak için açılış sırasında İPTAL + DURAKLAT düğmesini basılı tutun.

Son kaydedilen: Mevcut Değil

Manuel Kalibrasyon

Yaz ıcı web sayfası:

Fabrika: Yazıcı Ayarlarını Görüntüle ve Değiştir > Varsayılan Yapılandırmayı Geri yükle

Ağ: Yazdırma Sunucusu Ayarları > Yazdırma Sunucusunu Sıfırla

Son kaydedilen: Yazıcı Ayarlarını Görüntüle ve Değiştir > Kaydedilen Yapılandırmayı Geri yükle

Medya ve şerit sensörlerinin hassasiyetini ayarlamak için yazıcıyı kalibre edin. Bir kalibrasyon prosedürünün yapılmasına ilişkin tüm talimatlar için, bkz. Manuel

Kalibrasyon - Medya, sayfa74.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Kontrol paneli tuşları:

Mevcut Değil

~JC

ezpl.manual_calibration

Kalibrasyonu başlatmak için DURAKLAT + BESLE + İPTAL düğmesini 2 saniye süreyle basılı

tutun.

Yaz ıcı web sayfası:

Kalibrasyon prosedürü web sayfalarından başlatılamaz. Sensör kalibrasyonu sırasında yapılan ayarlar için aşağıdaki web sayfasına bakın:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Kalibrasyon

Önemli • Zebra Teknik Desteği ya da yetkili

bir servis teknisyeni tarafından aksi belirtilmedikçe bu ayarları değiştirmeyin.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 72

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tablo 8 • TOOLS (Araçlar) Menüsü

Communication Diagnostics Mode (İletişim Diagnostik Modu)

Enable ZBI (ZBI'ı etkinleştir)

Yazıcının kendisi tarafından alınan tüm veriler için on altılık değerler vermesi amacıyla bu diagnostik aracını kullanın.

Daha fazla bilgi için bkz. Communication Diagnostics Mode (İletişim Diagnostik

Modu), sayfa 139

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Kontrol paneli tuşları:

• DISABLED (Devre dışı)

• ENABLED (Etkin)

Etkinleştirmek için ~JD, devre dışı bırakmak için ~JE

device.diagnostic_print

Yazıcı Hazır durumdayken DURAKLAT + BESLE

düğmesini 2 saniye basılı tutun. Yaz ıcı web sayfası: Mevcut Değil Zebra Basic Interpreter (ZBI 2.0™), yazıcınız için satın alınabilecek bir programlama

seçeneğidir. Bu seçeneği satın almak istiyorsanız, daha fazla bilgi için Zebra satıcınıza başvurun.

Kabul edilen değerler: Mevcut Değil

İlgili ZPL komutları:

Kullanılan SGD komutu:

hiçbiri

zbi.key (ZBI 2.0 seçeneğinin yazıcıda

etkinleştirilmiş ya da devre dışı bırakılmış olup

olmadığını tanımlar)

Run a ZBI Program (Bir ZBI programı çalıştır)

Yaz ıcı web sayfası: Mevcut Değil ZBI'ı kurduysanız, yazıcınıza indirdiğiniz bir ZBI programını çalıştırmayı

seçebilirsiniz.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

Mevcut Değil

^JI, ~JI

zbi.control.run

Dizin İçerik Listesi

Yazıcınız bir ZBI programı çalıştırıyorsa, bu programı durdurabilirsiniz.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

Mevcut Değil

~JQ

zbi.control.terminate

Dizin İçerik Listesi

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 73

NETWORK (Ağ) Menüsü

Tablo 9 • NETWORK (Ağ) Menüsü

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

WIRED or WLAN IP Address (Kablolu ya da WLAN IP adresi)

WIRED or WLAN Subnet Mask (Kablolu ya da WLAN Alt ağ Maskesi)

WIRED or WLAN Gateway (Kablolu ya da WLAN Ağ geçidi)

Yazıcının IP adresini Görüntüleyin ya da Ayarlayın

Yazıcının IP adresini görüntüleyin ve gerekirse değiştirin. Bu ayardaki değişiklikler sadece IP PROTOCOL (IP protokolü) PERMANENT (Daimi)

olarak ayarlıyken kaydedilir. Herhangi bir kayıtlı değişikliğin geçerli olmasını sağlamak için, yazdırma sunucusunu sıfırlayın (bkz. bu bölümdeki AĞ SIFIRLAMA kısmı).

Kabul edilen değerler: İlgili ZPL komutları:

Her alan için 000 ila 255

^ND Kullanılan SGD komutu: Kablolu: internal_wired.ip.addr

Kablosuz: ip.addr, wlan.ip.addr

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > TCP/IP Ayarları

Alt Ağ Maskesini Görüntüleyin ya da Ayarlayın

Alt ağ maskesini görüntüleyin ve gerekirse değiştirin. Yazıcınıza bir kablolu ya da kablosuz yazdırma sunucusu kuruluysa bu menü öğesi

görünür. Bu ayara değişiklikleri kaydetmek için,

PERMANENT (Daimi) olarak ayarlayın ve ardından yazdırma sunucusunu sıfırlayın

IP PROTOCOL (IP protokolü) öğesini

(bkz. bu bölümdeki AĞ SIFIRLAMA kısmı).

Kabul edilen değerler: İlgili ZPL komutları:

Her alan için 000 ila 255

^ND Kullanılan SGD komutu: Kablolu: internal_wired.ip.netmask

Kablosuz: wlan.ip.netmask

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > TCP/IP Ayarları

Varsayılan Ağ geçidini Görüntüleyin ya da Ayarlayın

Varsayılan ağ geçidini görüntüleyin ve gerekirse değiştirin. Yazıcınıza bir kablolu ya da kablosuz yazdırma sunucusu kuruluysa bu menü öğesi

görünür. Bu ayara değişiklikleri kaydetmek için,

PERMANENT (Daimi) olarak ayarlayın ve ardından yazdırma sunucusunu sıfırlayın

IP PROTOCOL (IP protokolü) öğesini

(bkz. bu bölümdeki AĞ SIFIRLAMA kısmı).

Kabul edilen değerler: İlgili ZPL komutları:

Her alan için 000 ila 255

^ND Kullanılan SGD komutu: Kablolu: internal_wired.ip.gateway

Kablosuz: wlan.ip.gateway

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > TCP/IP Ayarları

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 74

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tablo 9 • NETWORK (Ağ) Menüsü (Devamı)

WIRED or WLAN IP Protocol (Kablolu ya da WLAN IP Protokolü)

IP Resolution Method (IP Çözüm Metodunu Ayarlayın)

Bu parametre kullanıcının (daimi) ya da sunucunun (dinamik) IP adresini seçip seçmeyeceğini belirlemesini sağlar. Bir dinamik seçeneği seçilirse, bu parametre kablolu ya da kablosuz yazdırma sunucusunun IP adresini sunucudan alacağı ya da almayacağı metotları söyler.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu: Kablolu: internal_wired.ip.protocol

Yaz ıcı web sayfası:

WIRED or WLAN MAC Address (Kablolu ya da WLAN MAC adresi)

MAC Adresini görüntüleyin

Yazıcıda kurulu olan yazdırma sunucusunun Medya Erişim Kontrol (MAC) adresini görüntüleyin (kablolu ya da kablosuz).

Kabul edilen değerler: İlgili ZPL komutları:

Kullanılan SGD komutu: Kablolu: internal_wired.mac_addr

Yaz ıcı web sayfası:

ESSID ESSID Değerini görüntüleyin

Genişletilmiş Servis Ayar Tanımı (ESSID), kablosuz ağınız için bir tanımlayıcıdır. Kontrol panelinden değiştirilemeyen bu ayar, geçerli kablosuz yapılandırması için ESSID'i verir.

Kabul edilen değerler: İlgili ZPL komutları:

Kullanılan SGD komutu: wlan.essid

Yaz ıcı web sayfası:

Channel (Kanal) Kanal Değerini görüntüleyin

Bu parametre, yazıcının kullandığı geçerli WI-FI kanalını alır.

Kabul edilen değerler:

lgili ZPL komutları:

Kullanılan SGD komutu: wlan.essid

Yaz ıcı web sayfası:

• ALL (Tümü)

• GLEANING ONLY (Sadece temizleme)

• RARP

• BOOTP

• DHCP

• DHCP & BOOTP

• PERMANENT (DAİMİ)

^ND

Kablosuz: wlan.ip.protocol

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > TCP/IP Ayarları

Mevcut Değil

hiçbiri

Kablosuz: wlan.mac_addr

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > Kablosuz Ayarları

32-karakter alfanümerik dize (varsayılan 125)

hiçbiri

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > Kablosuz Ayarları

Mevcut Değil

hiçbiri

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > Kablosuz Ayarları

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 75

Tablo 9 • NETWORK (Ağ) Menüsü (Devamı)

Sinyal Sinyal Değerini görüntüleyin

Bu parametre, bağlantının sinyal gücünü erişim noktasına sıfır (bağlı değil) ile 100 (en güçlü sinyal) arasında bir yüzde değeri olarak gönderir. %40'ın altındaki değerler çok zayıf sinyali belirtir ve telsiz iletişimi güvenilir olmaz.

Kabul edilen değerler: İlgili ZPL komutları:

Kullanılan SGD komutu: wlan.signal_strength

Yaz ıcı web sayfası:

IP Port (IP portu) IP Port Değerini görüntüleyin

Bu yazıcı ayarı, TCP yazdırma servisinin dinlediği kablosuz yazdırma sunucusunun port numarası ile alakalıdır. Sunucudan gelen normal TCP iletişimleri bu porta

yönlendirilmelidir.

Kabul edilen değerler: İlgili ZPL komutları:

Kullanılan SGD komutu: wlan.ip.port

Yaz ıcı web sayfası:

IP Alternate Port (IP alternatif portu)

IP Alternatif Port Değerini görüntüleyin

Bu komut, alternatif WLAN portunun port numarasını belirler.

Not - Bu komutu destekleyen yazdırma sunucuları aynı anda bağlantılar için hem birincil portu hem de alternatif portu izleyeceklerdir.

Kabul edilen değerler: İlgili ZPL komutları:

Kullanılan SGD komutu: wlan.ip.port_alternate

Yaz ıcı web sayfası:

Reset Network (Ağı Sıfırla)

Bu seçenek kablolu ya da kablosuz yazdırma sunucusunu sıfırlar. Ağ ayarlarındaki herhangi bir değişikliğin geçerli olması için yazdırma sunucusunu sıfırlamanız gerekir.

Kabul edilen değerler: İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Mevcut Değil

hiçbiri

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > Kablosuz Ayarları

Mevcut Değil

hiçbiri

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > Kablosuz Ayarları

32-karakter alfanümerik dize (varsayılan 125)

hiçbiri

Yazıcı Ayarlarını Görüntüle ve Değiştir > Ağ

İletişim Ayarı > Kablosuz Ayarları

Mevcut Değil

~WR

device.reset

Yazdırma Sunucusu Ayarları > Fabrika Yazdırma

Sunucusu Ayarları

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 76

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

RFID Menüsü

Bu yazıcının RFID modülünü kullanmaya yönelik ek bilgi için RFID Programlama kılavuzu 3'ün son sürümüne bakın. Zebra Web sitesine gidin: www.zebra.com

Tablo 10 • RFID Menüsü

RFID Durumu Yazıcının RFID alt sisteminin durumunu görüntüleyin.

RFID Calibrate (RFID kalibrasyonu)

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

Mevcut Değil

^HL ya da ~HL

rfid.error.response

Mevcut Değil

RFID medyasının etiket kalibrasyonunu başlatmak için bu komutu kullanın. (Medyanın manuel kalibrasyonu ile benzer değildir.) İşlem sırasında, yazıcı medyayı hareket ettirir, RFID etiket konumunu kalibre eder ve kullanılan RFID medyasının ideal ayarlarını belirler.

Önemli • Bu komutu kullanmadan önce, yazıcıya RFID medyasını koyun, yazıcının medya için kalibre edildiğinden emin olun ve yazıcı kafasını kapatın. Bir adet boş etiket besleyin. Medyayı kalibre etmek için bkz. Manuel Kalibrasyon - Medya, sayfa 74(ve bu komuta alternatif menüden erişilen metot için bkz. RFID Kalibrasyonu, sayfa 75).

Yazıcıya bağlı olarak, bu ayarlar programlama konumunu, kullanılacak anten elemanını, kullanılacak okuma/yazma güç seviyesini içerir ve yonga türünü belirlemek için etiketin TID'sini okur.

Yazıcının varsayılan programlama konumunu istenilen anda geri yüklemek için, rfid.tag.calibrate SGD komutundaki "geri yükle" seçeneğini kullanın.

Kalibre edilmekte olan etiket öncesi ve sonrasındaki tüm alıcı-vericileri bırakın. Bu durum, yazıcının komşu etiketi kodlamayacak RFID ayarlarını belirlemesini sağlar. Etiket kalibrasyon prosedürü sırasında geri beslemeyi sağlamak için bir miktar medyanın yazıcının önünden çıkmasına izin verin.

Kabul edilen değerler:

İlgili ZPL komutları:

Mevcut Değil

^HR

Kullanılan SGD komutu: rfid.tag.calibrate

Yaz ıcı web sayfası: Mevcut Değil

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 77

Tablo 10 • RFID Menüsü (Devamı)

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Read RFID Data (RFID verisini oku)

Belirtilen etiket verisini RFID anteni üzerinde bulunan RFID etiketinden okuyun ve gönderin. Etiket verisi okunurken hiçbir yazıcı hareketi oluşmaz. Yazıcı kafası açılıp kapatılabilir.

Kabul edilen değerler:

EPC = EPC verisinin ilk 128 bit'lik miktarını okur

memory bank sizes (bellek bank boyutları) = EPC,

TID ve KULLANICI bellek bank boyutlarını okur. EPC, TID ve KULLANICI bellek banklarının boyutlarını belirler.

protocol bits (protokol bit'leri) = EPC bellek

banklarından protokol bitlerini okur ve bu değeri EPC boyutuna dönüştürür

TID information (TID bilgisi) = TID'in ilk 32 bitini

okur (Etiket ID)

password status (şifre durumu) = etiketin erişimini

ve okur ve şifreleri iptal eder

İlgili ZPL komutları:

Kullanılan SGD komutu:

^RF

rfid.tag.read.content

rfid.tag.read.execute Yaz ıcı web sayfası: Mevcut Değil

RFID Testi RFID testi sırasında, yazıcı bir vericiye yazma ve okuma girişiminde bulunur. Bu test

sırasında hiçbir yazıcı hareketi olmaz.

Not - RFID etiketinin yazıcının RFID anteni üzerine konulduğundan emin olun.

Kabul edilen değerler:

quick (hızlı) = bir EPC okuma testi ve EPC yazma

testi gerçekleştirir (rastgele veriyi kullanarak)

read (oku) = bir EPC okuma testi gerçekleştirir

write(yaz) = bir EPC yazma testi gerçekleştirir

(rastgele veriyi kullanarak)

İlgili ZPL komutları:

Kullanılan SGD komutu:

Mevcut Değil

rfid.tag.test.content

rfid.tag.test.execute

Yaz ıcı web sayfası:

Mevcut Değil

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 78

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tablo 10 • RFID Menüsü (Devamı)

Programlama Konumu

RFID Read Power (RFID okuma gücü)

İstenilen programlama konumu (okuma/yazma konumu) RFID etiket kalibrasyonu ile gerçekleştirilmediyse, bir değer belirlenebilir. Ek bilgiler için, bkz. Zebra RFID Programlama Kılavuzu'na bakın.

Kabul edilen değerler: F0 to Fxxx (F0 ila Fxxx)(burada xxx, hangisi daha az

ise milimetre olarak etiket uzunluğu ya da 999'dur) Yazıcı belirlenen mesafe boyunca etiketi ileri iter ve ardından programlamayı başlatır.

B0 ila B30

Yazıcı belirtilen mesafe boyunca etiketi geri besler ve ardından programlamayı başlatır. Geri beslemeyi hesaba katmak için, bir geri programlama konumunu kullanırken boş medya astarının yazıcının önünden çıkmasını sağlayın.

İlgili ZPL komutları:

^RS

Kullanılan SGD komutu: rfid.position.program

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > RFID

Ayarları > PROGRAM KONUMU

İstenilen okuma gücü RFID etiket kalibrasyonu ile gerçekleştirilmediyse, bir değer belirlenebilir.

Kabul edilen değerler:

0 ila 30

RFID Write Power (RFID yazma gücü)

RFID Valid Counter (RFID geçerli sayacı)

İlgili ZPL komutları:

^RW

Kullanılan SGD komutu: rfid.reader_1.power.read

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > RFID

Ayarları > RFID OKUMA GÜCÜ

İstenilen yazma gücü RFID etiket kalibrasyonu ile gerçekleştirilmediyse, bir değer belirlenebilir.

Kabul edilen değerler:

İlgili ZPL komutları:

0 ila 30

^RW

Kullanılan SGD komutu: rfid.reader_1.power.write

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > RFID

Ayarları > RFID YAZMA GÜCÜ

RFID geçerli etiket sayacını sıfırlar.

Kabul edilen değerler:

İlgili ZPL komutları:

Mevcut Değil

~RO

Kullanılan SGD komutu: odometer.rfid.valid_resettable

Yaz ıcı web sayfası: Mevcut Değil

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 79

Tablo 10 • RFID Menüsü (Devamı)

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

RFID Void Counter (RFID geçersiz sayacı)

RFID Tag Calibration (RFID etiket kalibrasyonu)

RFID geçersiz etiket sayacını sıfırlar.

Kabul edilen değerler:

İlgili ZPL komutları:

Mevcut Değil

~RO

Kullanılan SGD komutu: odometer.rfid.void_resettable

Yaz ıcı web sayfası: Mevcut Değil

RFID medyası için etiket kalibrasyonunu başlatın. (Medyanın manuel kalibrasyonu ile benzer değildir.)

Kabul edilen değerler:

İlgili ZPL komutları:

Mevcut Değil

^HR

Kullanılan SGD komutu: rfid.tag.calibrate

Yaz ıcı web sayfası: Mevcut Değil

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 80

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

LANGUAGE (Dil) Menüsü

Tablo 11 • LANGUAGE (Dil) Menüsü

Language (Dil)

ZPL Override (ZPL geçersiz kılma)

Gerekirse yazıcının gösterdiği dili değiştirin. Bu değişim, aşağıda gösterilen sözcükleri etkiler:

• Ana menü

• kullanıcı menüleri

• hata mesajları

• kullanıcı menülerinden yazdırma için seçebileceğiniz yazıcı yapılandırma etiketi,

ağ yapılandırma etiketi ve diğer etiketler.

Not • Okuyabildiğinizi bulmanızı kolaylaştırmak amacıyla bu parametre için

seçimler mevcut dillerde gösterilir.

Kabul edilen değerler:

ZPL programlayıcı kılavuzuna bakın - ZPL ve SGD değerlerini farklı şekilde girin.

İlgili ZPL komutları: ^KL

Kullanılan SGD komutu: display.language

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > Genel Ayarlar > Dil

ZPL geçersiz kılmayı etkinleştir

Aşağıdaki ZPL komutlarının yazıcının geçerli ayarlarını değiştirmesini önlemek için bu menüyü etkinleştirin:

• ^MM (yazdırma modu)

• ^MT (Direkt Termal ya da Termal Transfer yazdırma metodu)

• ^MN (medya tipi sürekli değil ya da sürekli)

Bu menü devre dışı bırakıldığında, bu komutlar yazıcının ayarlarını geçersiz kılar.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• DISABLED (Devre dışı)

• ENABLED (Etkin)

hiçbiri

zpl.zpl_override

Mevcut Değil

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 81

Tablo 11 • LANGUAGE (Dil) Menüsü (Devamı)

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Command Character (Komut karakteri)

Control Character (Kontrol karakteri)

Format Komutu Önek Değerini Ayarlayın

Format komutu öneki, ZPL/ZPL II formatı talimatlarında bir parametre yer işaretçisi olarak kullanılan iki haneli bir onaltılı değerdir. Bir ZPL/ZPL II format talimatının başlangıcını belirtmek için yazıcı bu onaltılı karakteri arar. Etiket formatlarında kullanılan ile eşleştirmek için format komut karakterini ayarlayın.

Önemli • Format komut öneki, kontrol karakteri ve sınırlayıcı karakter için benzer

onaltılı değeri kullanamazsınız. yazıcı, düzgün çalışma için farklı karakterleri görmelidir. Değeri kontrol panelinden ayarlıyorsanız yazıcı kullanımda olan her değeri atlayacaktır.

Kabul edilen değerler: 00 ila FF

İlgili ZPL komutları: ^CC ya da ~CC

Kullanılan SGD komutu: zpl.caret

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > ZPL Kontrolü

Kontrol Öneki Karakter Değerini Ayarlayın

Bir ZPL/ZPL II kontrol talimatının başlangıcını belirtmek için yazıcı bu iki haneli onaltılı karakteri arar.

Etiket formatlarında kullanılan ile eşleştirmek için kontrol önek karakterini ayarlayın.

Kabul edilen değerler: 00 ila FF

İlgili ZPL komutları: ^CT or ~CT

Kullanılan SGD komutu: zpl.control_character

Yaz ıcı web sayfası:

Delimiter Character (Sınırlayıcı karakter)

Sınırlayıcı Karakter Değerini Ayarlayın

Sınırlayıcı karakter, ZPL/ZPL II formatı talimatlarında bir parametre yer işaretçisi olarak kullanılan iki haneli bir onaltılı değerdir.

Etiket formatlarınızda kullanılan ile eşleştirmek için sınırlayıcı karakteri ayarlayın.

Kabul edilen değerler: 00 ila FF

İlgili ZPL komutları: ^CD ya da ~CD

Kullanılan SGD komutu: zpl.delimiter

Yaz ıcı web sayfası:

ZPL Modu ZPL Modunu ayarlayın

Etiket formatlarınızda kullanılan ile eşleşen modu seçin. Bu yazıcı, ZPL ya da ZPL II'de yazılan etiket formatlarını kabul ederek var olan ZPL

formatlarını yeniden yazma ihtiyacını ortadan kaldırır Burada listelenen yollardan biriyle değiştirilene dek yazıcı, seçili modda kalır.

Kabul edilen değerler:

İlgili ZPL komutları: ^SZ

Yazıcı Ayarlarını Görüntüle ve Değiştir > ZPL Kontrolü

• ZPL II

• ZPL

Kullanılan SGD komutu: zpl.zpl_mode

Yaz ıcı web sayfası:

Yazıcı Ayarlarını Görüntüle ve Değiştir > ZPL Kontrolü

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 82

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

SENSOR (Sensör) Menüsü

Tablo 12 • SENSOR (Sensör) Menüsü

Sensor Type (Sensör türü)

Label Sensor (Etiket Sensörü)

Medya Sensörünü Seçin

Kullanmakta olduğunuz medya için uygun olan medya sensörünü seçin. Tüm medya türleri ile yansıtıcı sensör kullanılabilir. Aktarıcı sensör sadece basit boşluk medyası için kullanılmalıdır.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• TRANSMISSIVE (Aktarıcı)

• REFLECTIVE (Yansıtıcı)

^JS

device.sensor_select

Yazıcı Ayarlarını Görüntüle ve Değiştir > Medya

Ayarı

Etiket Sensörünün Hassasiyetini Ayarlayın

Önemli • Bu değer sensör kalibrasyonu sırasında ayarlanır. Zebra Teknik

Desteği ya da yetkili bir servis teknisyeni tarafından aksi belirtilmedikçe bu ayarı değiştirmeyin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

0 – 255

hiçbiri

ezpl.label_sensor

Yazıcı Ayarlarını Görüntüle ve Değiştir >

Kalibrasyon

Tak e La be l (Etiket Al)

Etiket Al LED'inin Şiddetini Ayarlayın

Önemli • Bu değer sensör kalibrasyonu sırasında ayarlanır. Zebra Teknik

Desteği ya da yetkili bir servis teknisyeni tarafından aksi belirtilmedikçe bu ayarı değiştirmeyin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

0 – 255

hiçbiri

ezpl.take_label

Yazıcı Ayarlarını Görüntüle ve Değiştir >

Kalibrasyon

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 83

PORTS (Portlar) Menüsü

Tablo 13 • PORTS (Portlar) Menüsü

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Baud Rate (Baud Hızı)

Data Bits (Veri bitleri)

Baud Hızını Ayarlayın

Ana bilgisayar tarafından kullanılan ile uyumlu baud değerini seçin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• 115200

• 57600

• 38400

• 28800

• 19200

• 14400

• 9600

• 4800

^SC

comm.baud

Yazıcı Ayarlarını Görüntüle ve Değiştir > Seri

İletişim Ayarı

Veri Bitleri Değerini Ayarlayın

Ana bilgisayar tarafından kullanılan ile uyumlu veri bitleri değerini seçin.

Kabul edilen değerler:

İlgili ZPL komutları:

• 7

• 8

^SC

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

Parity (Parite) Parite Değerini Ayarlayın

Ana bilgisayar tarafından kullanılan ile uyumlu parite değerini seçin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

comm.data_bits

Yazıcı Ayarlarını Görüntüle ve Değiştir >

Seri İletişim Ayarı

• HİÇBİRİ

• EVEN (Çift)

• ODD (Tek)

^SC

comm.parity

Yazıcı Ayarlarını Görüntüle ve Değiştir > Seri

İletişim Ayarı

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 84

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Tablo 13 • PORTS (Portlar) Menüsü (Devamı)

Host Handshake (Sunucu Uyuşması)

Parallel Mode (Paralel mod)

Sunucu Uyuşması Protokol Değerini Ayarlayın

Ana bilgisayar tarafından kullanılan ile uyumlu sunucu uyuşması protokolünü seçin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• XON/XOFF

• RTS/CTS

• DSR/DTR

^SC

comm.handshake

Yazıcı Ayarlarını Görüntüle ve Değiştir >

Seri İletişim Ayarı

Yazıcıyla iki yönlü ya da tek yönlü ana bilgisayar iletişimi sağlamak için paralel portu ayarlayın.

Yazıcıdan gelen çeşitli hata ve durum mesajları için ana bilgisayarın kullandığı ile uyumlu metodu seçin.

Kabul edilen değerler:

İlgili ZPL komutları:

Kullanılan SGD komutu:

Yaz ıcı web sayfası:

• "bidirectional" (çift yönlü)

• "unidirectional" (tek yönlü)

^SC

parallel_port.mode

Yazıcı Ayarlarını Görüntüle ve Değiştir >

Seri İletişim Ayarı

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 85

BLUETOOTH Menüsü

Tablo 14 • BLUETOOTH Menüsü

Yazıcı Yapılanışı

Yazıcı Ayarlarının Değiştirilmesi

Bluetooth Address (Bluetooth adresi)

Mod Bluetooth bağlantı eşleştirmesinde yazıcının cihaz türünü gösterir - Çevresel (tipik) ya

Discovery (Tespit)

Connected (Bağlı)

BT Spec Version (BT Özellik sürümü)

Yazıcının Bluetooth Cihaz Adresini gösterir

Kabul edilen değerler:

Kullanılan SGD komutu:

da Merkezi.

Kabul edilen değerler: Mevcut Değil

Kullanılan SGD komutu:

Yazıcının Bluetooth cihaz eşleştirmesi için 'Tespit edilebilir' olup olmadığını belirler ve gösterir.

Kabul edilen değerler:

Kullanılan SGD komutu:

eşleştirilmiş cihaza Bluetooth bağlantı durumunu gösterir - Evet ya da Hayır

Kabul edilen değerler: Mevcut Değil

Kullanılan SGD komutu: Mevcut Değil

Bluetooth çalışma özellik seviyesini gösterir. Bu yazıcının Bluetooth telsizi Bluetooth Özellik 3,0

Kabul edilen değerler:

Mevcut Değil

bluetooth.address

Mevcut Değil

"on" (açık) = Bluetooth tespit edilebilir modunu

etkinleştirir "off" (kapalı) = Bluetooth tespit

edilebilir modunu devre dışı bırakır

bluetooth.discoverable

Mevcut Değil

Min. Security Mode (Min. güvenlik modu)

Kullanılan SGD komutu:

Yazıcınını Bluetooth uygulanan güvenlik minimum seviyesini gösterir - Güvenlik Modu 1

Kabul edilen değerler:

Kullanılan SGD komutu: Mevcut Değil

bluetooth.radio_version

Mevcut Değil

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 86

Yazıcı Yapılanışı

Merkez

Konum

Medya

Kılavuzu

Manuel Kalibrasyon - Medya

Yazıcının sensörleri ve etiket uzunluğunun yeni bir medya için ayarlanmış olması gerekebilir. Üretimler ve hatta ürün partileri arasında oluşan medyadaki küçük farkılıklar, kullanılan medya için yazıcının yeniden kalibre edilmesini gerektirebilir.

Aynı partideki medya kullanılmadığı sürece medyayı değiştirirken Manuel Kalibrasyon prosedürünü kullanın.

Kullanımdaki medya için yazıcıyı ayarlamanın ana metodu kontrol panelinin SENSORS (Sensörler) menüsünden MANUAL CALIBRATION (Manuel kalibrasyon) prosedürüne girmektir. Yazıcı açık ve ‘Hazır’ durumdayken yazıcının dilini ayarlamak için aşağıdaki prosedürü kullanın.

Astar ile etiketler arasında ‘BOŞLUK’ olacak şekilde etiket medyası kalibrasyon prosedürü.

1. Yazıcıya seçili etiket medyasını yerleştirin. Etiket boşluğu (aktarıcı) algılama için medya

sensörünün merkez konumda olduğunu doğrulayın, aşağı bakın.

2. Etiketlerin ilk 3 inç veya 80 mm'sini etiketlerden uzaklaştırın. Etiketsiz astarı merdane

(tahrik silindiri) üzerine ve ilk etiketin ön kenarını da medya kılavuzları altına koyun.

3. Yazıcıyı kapatın. Yazıcıyı AÇIK konuma getirin. Menüdeki ‘Home’ (Ana sayfa) ( )

düğmesine basın.

4. ‘SENSORS’ (Sensörler) ( ) menüsü düğmesine gidin ve ‘Select’ (Seçim) ()

düğmesine basın.

5. 'Sol’ () ve ‘Sağ’ () gezinme oklarını kullanarak ‘MANUEL KALİBRASYON’

prosedürüne gidin.

6. Ekranın sağ alt kısmındaki START (Başlat)'ın altındaki seçim düğmesine (—) basın.

7. Ekranda bir mesaj görünecektir:

LOAD BACKING (Arkalığı yerleştir) PRINTER PAUSED (Yazıcı duraklatıldı)

8. Kalibrasyon prosedürünü başlatmak için Duraklat düğmesine basın.

9. Kalibrasyonun ilk kısmı bittiğinde ekranda şu görünür:

RELOAD ALL (Tümünü yerleştir) CONTINUE (Devam et).

10. Kalibrasyon prosedürünü devam etmek için Duraklat düğmesine bir kez daha basın.

Yazıcı çeşitli etiketleri beslemeyi başlatacak ve aşağıdaki ekran mesajı ile duracaktır: READY (Hazır)

Fazla medyayı çıkarın. Medya kalibrasyonu bitti ve baskıya hazırsınız.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 87

RFID Kalibrasyonu

RFID kalibrasyonu, etiket türünüz için iletişim parametrelerini ayarlar. Bu prosedür, yazıcı medya için kalibre edildikten (uzunluk ve boşluk ayarları) sonra tipik olarak bir Manuel Medya Kalibrasyonu ile yapılmalıdır. RFID kalibrasyon işlemi sırasında, yazıcı medyayı hareket ettirir, RFID etiket konumunu kalibre eder ve kullanılan RFID medyasının ideal ayarlarını belirler.

Bu ayarlar, programlama konumunu, kullanılacak okuma/yazma güç seviyesini içerir ve yonga türünü belirlemek için etiketin TID bilgisini okur (ya da ön panel RFID menüsünden F0'ı seçin).

Yazıcının varsayılan programlama konumunu istenilen anda geri yüklemek için, rfid.tag.calibrate SGD komutundaki "geri yükle" seçeneğini kullanın.

Herhangi bir etiketi astardan çıkarmayın (etiket arkalığı ya da ‘web’). Bu durum, yazıcının komşu etiketleri kodlamayacak RFID ayarlarını belirlemesini sağlar. Etiket kalibrasyon prosedürü sırasında geri beslemeyi sağlamak için bir miktar medyanın yazıcının önünden çıkmasına izin verin.

Medya türünü değiştirdiğinizde, daima bir Manuel Medya Kalibrasyonu ve RFID Kalibrasyonu gerçekleştirin. Benzer medyanın boş rulosunu değiştirirken buna gerek olmamalıdır.

Yazıcı Yapılanışı

RFID Kalibrasyonu

Başlamadan önce RFID medyayı yazıcıya yükleyin ve manuel medya kalibrasyonunu uygulayın.

1. Bir etiketi beslemek için Feed (Besleme) düğmesine bir kez basın.

2. Menüdeki ‘Home’ (Ana sayfa) ( ) düğmesine basın. ‘RFID’ ( ) menüsü düğmesine

gidin ve ‘Select’ (Seçim) (

3. 'Sol’ () ve ‘Sağ’ () gezinme oklarını kullanarak ‘RFID KALİBRASYON’

prosedürüne gidin. Ekranın sağ alt kısmındaki START (Başlat)'ın altındaki seçim düğmesine (—) basın.

4. Seçtiğiniz RFID etiketi için konumu ve RFID okuma/yazma iletişim ayarlarını yaparken

yazıcı yavaşça bir etiketi besleyecektir.

Ekranda şu mesaj varken kalibrasyon başarıyla bittiğinde yazıcı bazı durumlarda ilave bir etiketi besleyecektir: READY (Hazır)

5. Fazla medyayı çıkarın. Medya kalibrasyonu bitti ve baskıya hazırsınız.

) düğmesine basın.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 88

Yazıcı Yapılanışı

RFID Kalibrasyonu

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 89

Baskı İşlemleri

Bu bölümde medya ve yazdırmanın nasıl kullanıldığı, yazıyüzü ve lisan desteği ve daha az yaygın olan yazıcı yapılandırmalarının kurulumu anlatılmaktadır.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 90

Baskı İşlemleri

Yazıcı Yapılandırmasını Belirleme

ZD500 Series™ yazıcı, yazıcının durumunu her iki ZPL için de sağlamak amacıyla yapılandırma raporunu kullanır. Çalışma durumu (koyuluk, hız, medya türü, vs.), kurulu yazıcı seçenekleri (ağ, arayüz ayarları, kesici, vs.) ve yazıcı tanımlayıcı bilgilerin (seri no, model adı, ürün bilgisi sürümü, vs.) hepsi durum etiketinde bulunur. Bu etiketi yazdırmak için bkz. Ya pılandırma Raporu

Çıktıları ile Test Yazdırması , sayfa 27.

Termal Yazdırma

Dikkat • Yazıcı kafası baskılama sırasında ısınır. Yazıcı kafasına zarar vermemek

ve kişisel yaralanmalardan korunmak için yazıcı kafasına dokunmaktan kaçının. Yazıcı kafasına bakım yapmak için sadece temizleme kalemini kullanın.

Dikkat • İnsan vücudunun yüzeyinde veya diğer yüzeylerde biriken elektrostatik enerjinin

boşalması yazıcı kafasına ya da bu cihazda kullanılan diğer elektronik bileşenlere hasar verebilir. Yazıcı kafasıyla ya da üst kapak altındaki elektronik bileşenlerle çalışırken statiğe karşı güvenli prosedürlere uymanız gerekir.

Yazdırma Modları

Bu yazıcıyı birçok farklı modda ve medya yapılanışında çalıştırabilirsiniz:

• Direkt termal yazdırma (yazdırmak için ısıya duyarlı medya kullanır).

• Termal transfer yazdırma (medyaya ısı transferi yazdırması yapmak için şerit kullanır).

• Standart Yırtma Modu her etiketi (ya da bir etiket dizisinin deste baskısı) yazdırıldıktan sonra yırtmanıza olanak verir.

• Etiket Dağıtıcı Modu: Opsiyonel dağıtıcı takılıysa, etiket yazdırılırken arkasındaki malzeme çıkarılabilir. Bu etiket çıkarıldıktan sonra bir sonraki yazdırılır.

• Medya Kesimi: İsteğe bağlı bir medya kesici takılırsa, yazıcı satın alınan kesici seçeneğine bağlı olarak etiketler, fiş kağıdı ya da etiket bloğu arasındaki etiket astarını kesebilir.

• Bağımsız: Yazıcının otomatik çalışma etiket form özelliğini (programlama tabanlı) kullanarak ya da yazıcının seri portuna takılı veri giriş cihazı kullanılarak yazıcı bir bilgisayara bağlı olmadan baskı işlemi gerçekleştirilebilir. Bu mod, tarayıcılar, tartılar, Zebra Klavye Görüntü Birimi (ZKDU), vb. gibi veri giriş cihazlarını barındırır.

• Paylaşılan ağda yazdırma: Ethernet arayüzü seçeneğiyle yapılandırılan yazıcılarda ZebraLink™ yazıcı yapılanış web sayfası içeren dahili bir yazıcı sunucusu ve bir ağdaki Zebra® yazıcıları yönetmek ve durumlarını izlemek için ZebraNet™ Bridge yazılımı bulunur.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 91

Termal Yazdırma Metodunun Ayarlanması

ZD500 Series™ yazıcı, direkt termal ve termal transfer modlarında baskı yapacak şekilde tasarlanmıştır. Menüdeki ‘Home’ (Ana sayfa) ( ) düğmesine basın. ‘SENSORS’ (Sensörler) ( ) menüsü düğmesine gidin ve ‘Select’ (Seçim) (

) gezinti oklarını kullanarak ‘PRINT METHOD’ (Yazdırma metodu)'na gelin. Yukarı ()

( ve Aşağı ( medyasını seçin.

) oklarını kullanarak DİREKT TERMAL ya da TERMAL TRANS (transfer)

Medya Türleri

Önemli • Zebra sürekli olarak yüksek kalitede baskı için önemle Zebra-markalı malzemelerin

kullanılmasını önerir. Geniş bir kağıt, polipropilen, polyester ve vinil destesi yelpazesi yazıcının yazdırma yeteneklerini geliştirmek ve yazıcı kafasının zamanından önce aşınmasını engellemek üzere özel olarak geliştirilmiştir. Malzeme satın almak için http://www.zebra.com.howtobuy adresine gidin.

Not - Zebra bu aşamada RFID medyasını satışa sunmamaktadır.

Baskı İşlemleri

Medya Türleri

) düğmesine basın. ‘Sol’ () ve ‘Sağ’

Yazıcınız çeşitli medya türleri kullanabilir:

• Standart medya - Çoğu standart (aralıklı) medya, etiketleri tek tek yapıştıran ya da aralıksız etiketlerden oluşan bir diziyi yapıştırabilecek bir yapışkan astara sahiptir.

• Aralıksız rulo medya - Çoğu aralıksız rulo medya direkt termal medyadır (FAKS kağıdı gibi) ve makbuz ya da bilet tipi baskılarda kullanılır.

• Etiket destesi - Etiketler genelde ağır kağıttan yapılır (0,0075 inç/0,19mm kalınlığa kadar). Etiket destesinde yapışkan veya astar yok ve tipik olarak etiketler arasında delikler var.

Temel medya türleriyle ilgili daha fazla bilgi için bkz. Tab lo 15. Yazıcı tipik olarak rulo medya kullanır ancak yelpaze kıvrımlı veya diğer aralıksız medya

da kullanabilirsiniz. İstediğiniz baskı tipi için doğru medyayı kullanın. Bir şeridi yazdırırken, direkt termal medyayı kullanmalısınız. Şerit kullanırken termal transfer medya kullanmanız gerekir.

Termal Medya Türlerini Belirleme

Termal transfer medyası yazılım işlemleri için şerit gerektirirken direkt termal medya gerektirmez. Belirli bir medya için şerit kullanılmasının gerekip gerekmediğini tespit etmek için bir medya çizik testi uygulayın.

Çizik testi yapmak için aşağıdaki adımları uygulayın:

1. Medyanın baskı yüzeyini tırnağınızla veya kalem kapağıyla çizin. Medyanın yüzeyinden

geçirirken sıkıca ve hızlıca bastırın. Direkt termal medya ısı uygulandığı zaman yazdırmak (teşhir etmek) için kimyasal işleme tabi tutulur. Bu test yöntemi medyayı teşhir etmek için sürtünme ısısı kullanır.

2. Medyanın üzerinde siyah bir iz oluştu mu?

Eğer siyah bir iz oluştuysa…

Medyanın üzerinde oluşmadıysa

Medyanın üzerinde oluştuysa Direkt termal. Şerit gerekli değil.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

O halde medya…

Termal transfer. Şerit gerekli.

Page 92

Baskı İşlemleri

Medya Türleri

Table 15 • Medya Rulo ve Yelpaze Kıvrım Medya Türleri

Medya Türü Görünümü Tanım

Aralıklı Rulo Medyası

Rulo medyası, çapı 12,7 ila 38,1 mm olabilen (0,5 ila 1,5 inç) bir göbeğe sarılıdır. Etiketler onları astara yapıştıran yapışkan bir arka tarafa sahiptir, ve aralık, delik, çentik ya da siyak izlerle birbirlerinden ayrılırlar. Etiketler deliklerle birbirlerinden ayrılırlar. Tek etiketler aşağıdaki yöntemlerden biri veya daha fazlasıyla ayrılırlar:

• We b m edy a etiketleri aralık, delik veya çentiklere göre ayırır.

• Siyah işaretli medya etiket ayrımlarını göstermek için medyanın arka tarafında önceden basılmış siyah işaretler kullanır.

Aralıklı Yelpaze Kıvrım Medyası

Sürekli Rulo Medyası

• Delikli medyada etiketlerin birbirlerinden kolayca ayrılmaları için yırtma delikleri bulunur. Medyada ayrıca etiketler arasında siyah işaretler veya başka ayırıcılar bulunur.

Yelpaze kıvrım medyası zikzak biçimde katlanmıştır. Yelpaze kıvrım medyasının etiket bölünmesi aralıklı medya rulosuyla aynı olabilir. Bölümler katların üzerine ya da yakına gelir.

Rulo medyası, çapı 12,7 ila 38,1 mm olabilen (0,5 ila 1,5 inç) bir göbeğe sarılıdır. Sürekli rulo medyasında etiket ayırımlarını gösteren aralık, delik, çentik ya da siyah işaretlemeler bulunmaz. Böylece görüntü etiketin herhangi bir yerine basılabilir. Bazen etiketleri birbirlerinden ayırmak için kesici kullanılır. Sürekli medyada, medya bittiği zaman yazıcının tespit etmesi için aktarıcı (aralık) sensör kullanın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 93

Medya Yükleme

3 inç İ.Ç. (iç çap) bir ruloya takılı olan medya için 3 inç'lik Göbek Adaptörleri kullanın. Rulonun maksimum dış çapı 5 inç'tir.

3 inç Göbek Adaptörlerinin takılması

1. Yazıcıyı açın.

2. Medya rulosu tutucuyu açın. Rulo tutuculara kolay erişim amacıyla, medya rulosu

tutucuları açmak için, medya kılavuzu durdurma ayar mekanizması yazıcının önüne doğru açılabilir.

3. Göbek adaptörlerini medya rulosu tutuculara takın. Adaptördeki delik, rulo tutucu rulo

montaj yeri ile hizalıdır. Adaptörün uzatılmış kısmı medya rulosu tutucunun önündeki medya kılavuzu altına girer.

Baskı İşlemleri

Medya Yükleme

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 94

Baskı İşlemleri

Medya Yükleme

3 inç İ.Ç. Medya rulolarının yüklenmesi

1. Yazıcı açıkken ve 3 inç medya göbek adaptörleri takılıyken medya rulosu tutucularını açın.

2. Medya rulosunu göbek adaptörlerinin üstündeki askılara takın ve medya kılavuzlarının

ruloyu sabitlemek için yakınlaşmasını sağlayın. Medya rulosu tutucularını medya rulosu üzerine tam kapatmak için, medya kılavuzu durdurma ayar mekanizmasını yazıcının arkasına doğru çevirmeniz gerekebileceğini dikkate alın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 95

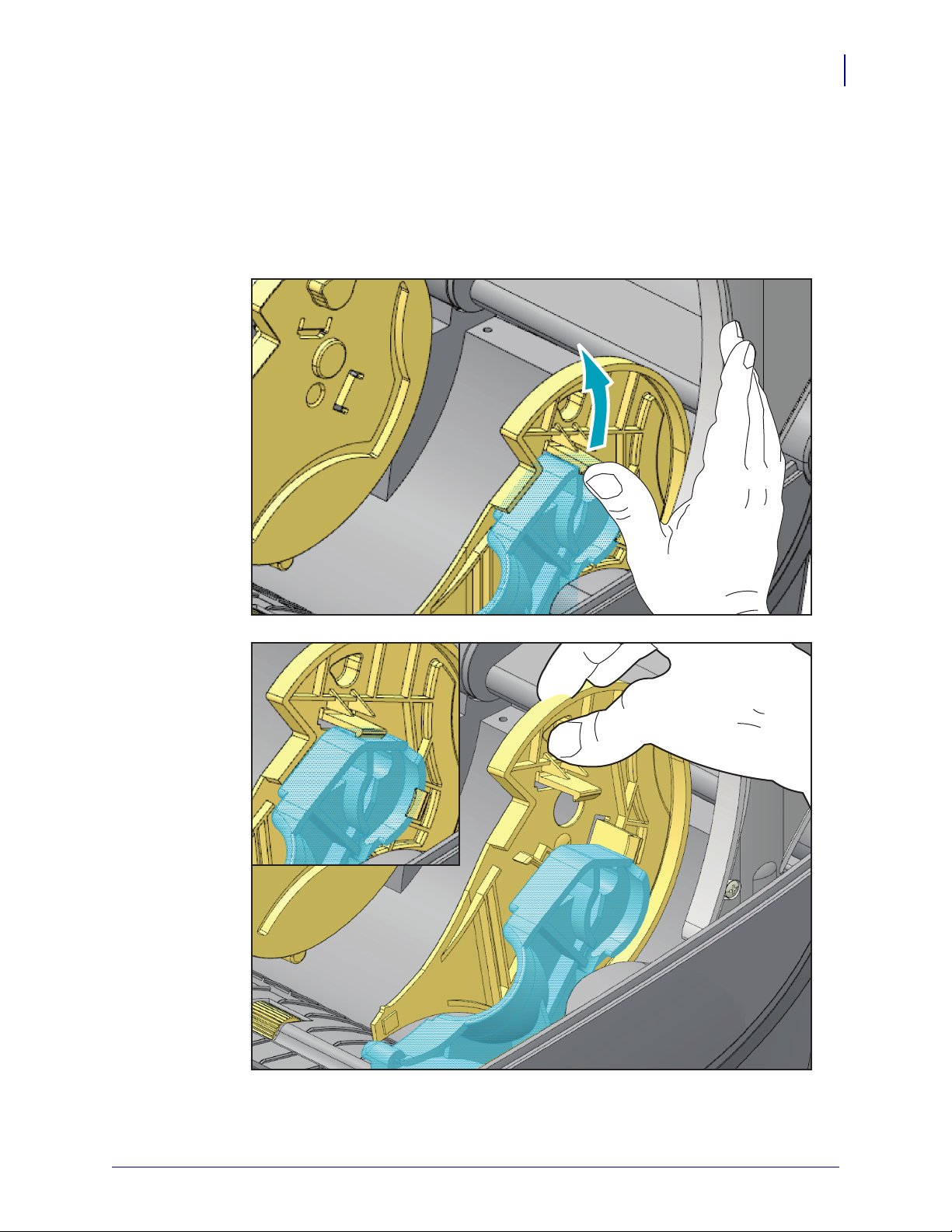

3 inç Göbek Adaptörlerinin çıkarılması

1. Yazıcıyı açın ve tüm medyayı yazıcıdan çıkartın.

2. Göbek adaptörünün arkasındaki kilit tırnağını itin. Yukarı ve yazıcının ortasına doğru itin.

Göbek adaptörü, medya rulosu tutucudan fırlar.

3. Dış göbek adaptörünü de benzer şekilde çıkarın.

Baskı İşlemleri

Medya Yükleme

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 96

Baskı İşlemleri

Dışta İçte

Şeride Genel Bakış

Şerit, bir tarafı termal transfer işlemi sırasında medyaya aktarılan parafin, reçine ya da parafin reçinesiyle kaplı olan ince bir filmdir. Şerit kullanıp kullanmamanız gerektiğini ve şeridin genişliğini medya belirler. Şerit kullanılırken genişliği kullanılan medya kadar veya daha geniş olmalıdır. Eğer şerit medyadan daha ince ise, yazıcı kafasının bölümleri korumasız kalıp zamanından önce aşınmasına sebep olur.

Şerit Ne Zaman Kullanılmalı

Termal transfer medyası yazılım işlemleri için şerit gerektirirken direkt termal medya gerektirmez. Direkt termal medya asla şeritle kullanılmamalıdır. Bar kodlar ve grafikler bozulabilir. Belirli bir medya için şerit kullanılmasının gerekip gerekmediğini tespit etmek için bir medya çizik testi uygulayın.

Şeridin Kaplamalı Tarafı

Şerit kaplamalı yüzeyi içe veya dışa gelecek şekilde sarılı olabilir. Bu yazıcıda sadece kaplamalı yüzeyi dışta olan şerit kullanılabilir. Belirli bir şeridin hangi tarafının kaplamalı olduğundan emin olamıyorsanız, hangi tarafın kaplamalı olduğunu belirlemek için yapışkan testi ya da şerit çizik testi uygulayın.

Şeridin hangi yüzeyinin kaplamalı olduğunu anlamak için aşağıdaki adımları uygulayın:

Yapışkanla Şerit Testi

Elinizde etiket mevcutsa, şeridin hangi tarafının kaplamalı olduğunu belirlemek için yapışkan testini uygulayın. Bu yöntem şerit zaten yüklüyse iyi sonuç verir.

Yapışkan testi yapmak için aşağıdaki adımları uygulayın:

1. Bir etiketi astarından çıkarın.

2. Etiketin yapışkanlı tarafının bir köşesini şerit rulosunun dış yüzeyine bastırın.

3. Etiketi şeritten kaldırın.

4. Sonuçları gözlemleyin. Mürekkep parçacıkları ya da taneleri şeritten etikete yapıştı mı?

Eğer şeritteki mürekkep…

Etikete yapıştıysa Şeridin dış yüzeyi kaplanmıştır ve bu yazıcıda kullanılabilir. Etikete yapışmadıysa Şeridin iç yüzeyi kaplanmıştır ve bu yazıcıda kullanılabilir.

O zaman…

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 97

Şerit Çizik Testi

Elinizde etiket yoksa şerit çizik testini uygulayın.

Şerit çizik testi yapmak için aşağıdaki adımları uygulayın:

1. Şeritten kısa bir bölümü açın.

2. Şeridin açılan bölümünü şeridin dış tarafı kağıda değecek şekilde bir kağıdın üzerine

yerleştirin.

3. Açılan şeridin iç yüzeyini tırnağınızla çizin.

4. Şeridi kağıdın üzerinden kaldırın.

5. Sonuçları gözlemleyin. Şerit kağıdın üzerinde iz bıraktı mı?

Eğer şerit… O zaman…

Kağıdın üzerinde iz bıraktı Şeridin dış yüzeyi kaplanmıştır ve bu yazıcıda kullanılabilir.

Baskı İşlemleri

Şeride Genel Bakış

Şerit kağıdın üzerinde iz bırakmadı

Şeridin iç yüzeyi kaplanmıştır ve bu yazıcıda kullanılabilir.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 98

Baskı İşlemleri

Malzemeleri Değiştirmek

Yazdırma sırasında etiketler veya şerit biterse, tekrar yüklerken yazıcının gücünü açık bırakın (yazıcıyı kapatırsanız veri kaybı oluşur). Yeni etiket veya şerit rulosu yükledikten sonra tekrar başlatmak için Feed (Besleme) düğmesine basın.

Her zaman yüksek kaliteli, onaylı etiket ve şeritler kullanın. Yapışkan arkalı etiketler arka astarda düz olarak durmuyorlarsa, açıkta kalan kenarlar etiket kılavuzlarına ve yazıcının içindeki silindirlere yapışabilir ve bu da etiketin astardan çıkarak yazıcıda sıkışmaya neden olabilir. Onaylı olmayan bir şerit kullanıldığında yazıcıya yanlış olarak sarılabileceği ya da yazıcı kafasını aşındıran kimyasal içerebileceği için yazıcı kafasında kalıcı hasara neden olabilir.

Yeni Transfer Şerit Ekleme

Bir yazdırma işleminin ortasında şerit biterse gösterge ışığı kırmızı olur ve yazıcı yeni rulo eklemenizi bekler.

1. Şeridi değiştirirken gücü açık tutun.

2. Üst kapağı açıp göbekleri çıkarabilmek için kullanılmış şeridi kesin.

3. Yeni şerit rulosu yükleyip şerit göbeğini boşaltın. Gerekirse Şerit Yükleme adımlarını

gözden geçirin. Not: Hasarlı çentiğe sahip şerit göbeklerini kullanmayın. Çentik köşeleri kare biçiminde olmalıdır.

4. Üst kapağı kapatın.

5. Yazdırmaya tekrar başlatmak için Feed (Besleme) düğmesine basın.

Kısmen Kullanılmış Transfer Şeridini Değiştirme

Kullanılmış transfer şeridini çıkarmak için aşağıdaki adımları uygulayın.

1. Şeridi takma silindirinden kesin.

2. Takma silindirini çıkarıp kullanılmış şeridi atın.

3. Besleme silindirini çıkarıp çözülmesini önlemek için yeni şeridin açık ucunu bantlayın.

Kısmen kullanılmış besleme rulosunu geri takarken kesik ucu boş takma rulosuna bantlayın.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021

Page 99

Yazdırma Genişliğini Ayarlama

Aşağıdaki durumlarda yazdırma genişliği ayarlanmalıdır:

• Yazıcıyı ilk defa kullandığınızda.

• Medya genişliğinde değişiklik olduğunda.

Yazdırma genişliği şöyle ayarlanabilir:

• Windows yazıcı sürücüsü veya ZebraDesigner™ gibi uygulama yazılımı.

• Kontrol panelinin kullanılması. Aşağıdaki şekilde gezinin:

• Menüdeki ‘Home’ (Ana sayfa) ( ) düğmesine basın. ‘SETTINGS’ (Ayarlar) ( ) menüsü düğmesine gidin ve ‘Seçim’ (

gezinti oku ile ‘PRINT WIDTH’ (Yazdırma genişliği)'ne gelin.‘Yukarı’ () ve ‘Aşağı’ ( genişliği nokta/piksel olarak ifade edilir.

• ZPL programlama ile yazıcı işlemlerine kumanda etme; bkz. Yazdırma Genişliği (^PW) komutu (bkz ZPL Programlama Kılavuzu).

) gezinti oklarını kullanarak yazdırma genişliğini değiştirin. Yazdırma

Baskı İşlemleri

Yazdırma Genişliğini Ayarlama

) düğmesine basın. ‘Sağ’ ()

Yazdırma Kalitesini Ayarlama

Baskı kalitesi, yazıcı kafasının, baskı hızının ve kullanılan medyanın ısı (yoğunluk) ayarından etkilenir. Uygulamanız için en iyi karışımı bulmak için bu ayarlarla denemeler yapar. Yazdırma kalitesi Zebra Kur Yardımcı Programının 'Yazdırma Kalitesini Yapılandır' rutiniyle ayarlanabilir.

Not • Medya imalatçılarının yazıcınız ve medyanızın hız ayarları için belirli önerileri olabilir. Bazı medya türlerinin maksimum hızları yazıcınızın maksimum hızından daha düşüktür.

Göreceli koyuluk (veya yoğunluk) ayarı şununla ayarlanabilir:

• Kontrol panelinin kullanılması. Aşağıdaki şekilde gezinin:

• Menüdeki ‘Home’ (Ana sayfa) ( ) düğmesine basın. ‘SETTINGS’ (Ayarlar) ( ) menüsü düğmesine gidin ve ‘Seçim’ ( (Koyuluk) öğesine gitmek için

‘Aşağı’ (

• Koyuluk Ayarla (

Baskı hızının ayarlanması gerektiğini düşünürseniz şunu kullanın:

• Windows yazıcı sürücüsü veya ZebraDesigner™ gibi uygulama yazılımı.

• Baskı Oranı(^PR) komutu (bkz. ZPL Programlama Kılavuzu).

) gezinti okları ile karanlık ayarını değiştirin.

~SD) ZPL komutu (bkz. ZPL Programlama Kılavuzu).

) düğmesine basın. ‘DARKNESS’

‘Sağ’ () gezinti okunu kullanın. ‘Yukarı’ () ve

Genel yazdırma ve barkod kalitesini idealleştirmek amacıyla, yazıcının ‘Yazdırma Kalitesi Raporu’ (BESLEME Kendi kendini testi olarak da bilinir) özelliğini kullanarak KOYULUK ve HIZ ayarlarındaki değişiklikleri görmenizi sağlayacak çeşitli etiketler yazdırın. Daha fazla bilgi için bkz. Yaz dırma Kalitesi Raporu, sayfa 135.

1/4/2021 ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu P1062653-03TR Rev. A

Page 100

Baskı İşlemleri

Medya Algılama

ZD500 Series™ yazıcı medya kontrolleri bir kontrol paneli ayarı ile ya da komutlar yazıcıya gönderilerek ayarlanır.

Tablo 16 • Medya Ayarları

Menü Öğesi

MEDYA TÜRÜ Medya algılama metodu için SETTINGS (AYARLAR)

Menüsü, sayfa 52

TEAR-OFF (YIRTMA)

YAZDIRMA MODU Yazdırma ya da bir besleme işleminin ardından medya

LABEL LENGTH MAX (Maks. Etiket Uzunluğu)

POWER UP ACTION (Açılış Eylemi)

HEAD CLOSE ACTION (Kafa Kapama Eylemi)

MANUAL CALIBRATION (Manuel Kalibrasyon)

SENSOR PROFILE (SENSÖR PROFİLİ)

Yazdırmanın ya da bir besleme işleminin ardından medya konumunun ayarlanması için SETTINGS (AYARLAR)

Menüsü , sayfa 52.

işlemeyi ayarlamak için SETTINGS (AYARLAR) Menüsü,

sayfa 52. SETTINGS (AYARLAR) Menüsü, sayfa 52 (açıklama için

aşağı bakın). Açılışta medyanın yapacağı şeyi ayarlamak için TOOLS

(Araçlar) Menüsü, sayfa 56.

Yazıcı kapatıldığında medyanın yapacaklarını ayarlamak için TOOLS (Araçlar) Menüsü, sayfa 56.

Tipik etiket medyası için yazıcıyı otomatik ayarlama prosedürü için Manuel Kalibrasyon - Medya, sayfa 74. Manuel kalibrasyon işlemini başlatmak için TOOLS

(Araçlar) Menüsü, sayfa 56.

Manuel kalibrasyon ile çakışabilecek örneğin 'astar üzerinde baskısı olan' ya da 'ön baskılı' medyayı kalibre etmek amacıyla medya algılamasını gözlemlemek ve gerekirse değiştirmek için Sensor Profile (Sensör Profili) , sayfa 140.

Ayar

Yazıcının medya ayarları bir Yazıcı Yapılanış etiketi yazdırılarak doğrulanabilir. Daha fazla bilgi için bkz. Yap ılandırma Raporu Çıktıları ile Test Yazdırması, sayfa 27.

Otomatik medya türü tespit etmenin ve algılamanın kontrol ettiği maksimum uzaklık ZPL Maksimum Etiket Uzunluğu komutu kullanılarak azaltılabilir (^ML). Bu uzaklığın yazdırılan en uzun etiketin uzunluğunun iki katından daha az olmaması önerilir. Yazdırılan en büyük etiket 4'e 6 inçlik bir etiketse, maksimum etiket (medya) uzunluk algılama uzaklığı, varsayılan 39 inçlik uzaklıktan 12 inç'e indirilebilir.

P1062653-03TR Rev. A ZD500 Series™ Termal Transfer Yazıcısı Kullanıcı Kılavuzu 1/4/2021
