Instrukcja konfiguracji — TM2000
Informacje
Niniejsza instrukcja zawiera informacje dotyczące korzystania z konsoli administracyjnej TMU Zebra w celu
skonfigurowania urządzenia monitorującego przyczepę TM2000 i jest przeznaczona wyłącznie do użytku
wewnętrznego.
Konfiguracje
Niniejsza instrukcja obejmuje następujące konfiguracje:
Rysunek 1 Konfiguracje urządzenia TM2000
Konfiguracja
TM2000-10011001-WW Linux 802.11 a/b/g/n 64 GB pamięci
TM2000-10011001-US Linux 802.11 a/b/g/n 64 GB pamięci
System
operacyjny
Urządzenia
radiowe
Pamięć Rejestrowanie danych
Flash,
1 GB pamięci RAM
Flash,
1 GB pamięci RAM
Konwencje zapisu
W tym dokumencie zastosowano następujące konwencje:
• „LMU”, „TMU” lub „urządzenie” odnosi się do TM2000.
• Tekst pogrubiony służy do podkreślenia następujących elementów:
• nazwy okien dialogowych, okien i ekranów,
• nazwy list rozwijanych i pól listy,
• nazwy pól wyboru i przycisków opcji,
• ikony na ekranie,
• nazwy klawiszy na klawiaturze,
Czujnik RGB i 3D
Czujnik RGB i 3D
• nazwy przycisków na ekranie.
• Punktory (•) wskazują:
• elementy akcji;
• listy alternatyw;
• listy wymaganych czynności, niekoniecznie następujących po sobie.
• Listy sekwencyjne (np. opisy procedur „krok po kroku”) mają postać list numerowanych.
Powiązana dokumentacja i oprogramowanie
Dodatkowe informacje znajdują się w następujących dokumentach.
• Instrukcja instalacji — TM2000
• Przewodnik dot. przepisów — TM2000
Najnowsze wersje niniejszego oraz innych dokumentów są dostępne pod adresem: www.zebra.com/support
3
.
Instrukcja konfiguracji — TM2000
Informacje na temat obsługi serwisowej
W razie wystąpienia problemów ze sprzętem należy skontaktować się z działem pomocy technicznej firmy Zebra
w swoim regionie. Dane kontaktowe są dostępne na stronie: www.zebra.com/support
Kontaktując się z działem pomocy technicznej, należy mieć przygotowane następujące informacje:
• numer seryjny urządzenia,
• numer modelu lub nazwa produktu,
• typ oprogramowania i numer wersji.
Firma Zebra udziela odpowiedzi za pośrednictwem poczty elektronicznej, telefonicznie lub faksem w czasie ustalonym
w umowach dotyczących pomocy technicznej.
W razie niemożliwości rozwiązania problemu przez dział pomocy technicznej firmy Zebra niezbędne może być
odesłanie produktu do serwisu. Użytkownik otrzyma wówczas szczegółowe instrukcje. Firma Zebra nie ponosi
odpowiedzialności za uszkodzenia powstałe w czasie transportu, o ile nie zostało użyte zalecane opakowanie.
Wysyłka urządzeń w niewłaściwy sposób może spowodować utratę gwarancji.
Jeśli produkt biznesowy firmy Zebra został kupiony u partnera biznesowego firmy Zebra, należy skontaktować się
z tym partnerem w celu uzyskania pomocy technicznej.
.
4
Instrukcja konfiguracji — TM2000
Wprowadzenie
Niniejszy przewodnik zawiera informacje umożliwiające zarządzanie urządzeniami LMU i ich monitorowanie za
pomocą narzędzia CMM (Configuration Management and Monitoring).
Omówienie narzędzia CMM
Narzędzie CMM (Configuration Management and Monitoring) zapewnia internetowy interfejs użytkownika umożliwiający
administratorom lokalizacji SPS (Smart Pack Solutions) wydajną konfigurację, monitorowanie i rozwiązywanie
problemów dotyczących różnych aspektów wdrażania lokalizacji.
Logowanie do narzędzia CMM
Aby uzyskać dostęp do narzędzia CMM:
1. Otwórz przeglądarkę internetową i wprowadź adres URL konsoli.
2. Wybierz opcję Zaloguj się.
Rysunek 2 Dane logowania do narzędzia CMM
3. Wprowadź Nazwę użytkownika i Hasło, a następnie wybierz opcję ZALOGUJ SIĘ.
Rysunek 3 Logowanie do narzędzia CMM
4. Wyświetlony zostanie ekran główny narzędzia CMM.
5
Instrukcja konfiguracji — TM2000
Menu
Istniejące lokalizacje
Wymiary
lokalizacji
Wyszukiwanie
Dodaj lokalizację
Ekran główny narzędzia CMM
Na ekranie głównym narzędzia CMM wyświetlane są wszystkie istniejące lokalizacje, ikona wyszukiwania konkretnych
lokalizacji oraz przycisk menu umożliwiający uzyskanie dostępu do funkcji zarządzania lokalizacjami i użytkownikami.
Rysunek 4 Ekran główny narzędzia CMM
6
Instrukcja konfiguracji — TM2000
Wylogowywanie
Aby wylogować się z narzędzia CMM, kliknij ikonę menu (patrz Rysunek 4 na stronie 6) i wybierz opcję Wyloguj.
Rysunek 5 Wylogowywanie z narzędzia CMM
7
Instrukcja konfiguracji — TM2000
Zasoby
Wyszukiwanie
Czynności
Zarządzanie zasobami
Zarządzanie zasobami pozwala na dostęp i zarządzanie urządzeniem oraz informacjami o serwerze.
Wyświetlanie informacji o urządzeniu i serwerze
Aby przeglądać urządzenia dla określonej lokalizacji i zarządzać nimi:
1. Na stronie głównej wybierz żądaną lokalizację (patrz Rysunek 4 na stronie 6).
2. Wybierz kartę Zasoby, aby wyświetlić listę wszystkich serwerów i urządzeń zainstalowanych w lokalizacji, jak również
informacje o stanie każdej z nich.
Rysunek 6 Karta Zasoby
3. Aby zawęzić listę:
a. Wybierz ikonę Wyszukiwanie (patrz Rysunek 6).
b. W razie potrzeby wprowadź fragment lub całość nazwy urządzenia w polu tekstowym po prawej stronie strzałki
wstecz.
c. Wybierz pola tekstowe, które mają być wyświetlane na liście zasobów, a następnie wybierz polecenie
Wyszukiwanie.
8
Instrukcja konfiguracji — TM2000
Rysunek 7 Wyszukiwanie zasobów
4. Aby wykonywać czynności, takie jak zmiana ustawień lub wprowadzanie poleceń do wybranych urządzeń:
a. Wybierz pozycję Czynności (patrz Rysunek 6).
b. Kliknij menu rozwijane Typ urządzenia i wybierz odpowiednie urządzenie.
c. Kliknij menu rozwijane Podtyp urządzenia i wybierz konkretny typ urządzenia.
Rysunek 8 Typ urządzenia
d. W polu Zakres wybierz Wszystkie moduły monitorowania obciążenia dla całej listy urządzeń lub zaznacz pola
wyboru wybranych urządzeń.
e. Wybierz żądany Typ czynności.
9
Instrukcja konfiguracji — TM2000
Rysunek 9 Typ czynności
f. Kliknij menu rozwijane Wybierz czynność, aby wybrać działanie z listy.
g. W razie potrzeby wprowadź wartość ustawienia.
Konfigurowanie informacji o urządzeniu i serwerze
Na karcie Zasoby (patrz Rysunek 6 na stronie 8) wybierz urządzenie, które chcesz wyświetlić lub skonfigurować. Zostaną
wyświetlone następujące karty opcji:
• Stan i aktywność
• Informacje
• Ustawienia
• Polecenia
Rysunek 10 Karta Opcje zasobu
10
Instrukcja konfiguracji — TM2000
Stan i aktywność
Dostępne są następujące informacje o stanie i aktywności:
• Czas
• Przesunięcie względem UTC – różnica w godzinach i minutach między czasem urządzenia TMU a
uniwersalnym czasem koordynowanym (UTC).
• Bieżący czas LMU – bieżący czas urządzenia LMU.
• Sieć
• Adres IP sieci WiFi – adresy IP sieci WiFi przypisane do interfejsu łączności. Wraz z identyfikatorem SSID.
• Adres IP sieci Ethernet – adresy IP sieci Ethernet przypisane do interfejsu łączności (np. IPv4, IPv6 itp.).
• Czas pracy od ostatniego ponownego uruchomienia – czas (w minutach) od czasu ostatniego ponownego
uruchomienia urządzenia.
Rysunek 11 Karta Stan i aktywność: Czas i Sieć
11
Instrukcja konfiguracji — TM2000
• Oprogramowanie sprzętowe
• Stan pobierania – wskazuje aktualny stan pobierania oprogramowania sprzętowego: Bezczynny (przed
pobraniem lub po aktualizacji); Pobieranie; Pobrane.
• Wynik aktualizacji – wynik pobierania oprogramowania sprzętowego: Sukces; Niewystarczające miejsce
w pamięci; Brak pamięci, Utrata połączenia podczas pobierania; CRC zakończone niepowodzeniem;
Nieobsługiwany pakiet; Nieprawidłowy adres URL.
• Nazwa ostatnio zaktualizowanego pakietu – nazwa pakietu z ostatniej aktualizacji oprogramowania
sprzętowego za pomocą narzędzia CMM.
• Postęp pobierania – postęp operacji pobierania wyrażony w procentach.
Rysunek 12 Karta Stan i aktywność: Oprogramowanie sprzętowe
12
Instrukcja konfiguracji — TM2000

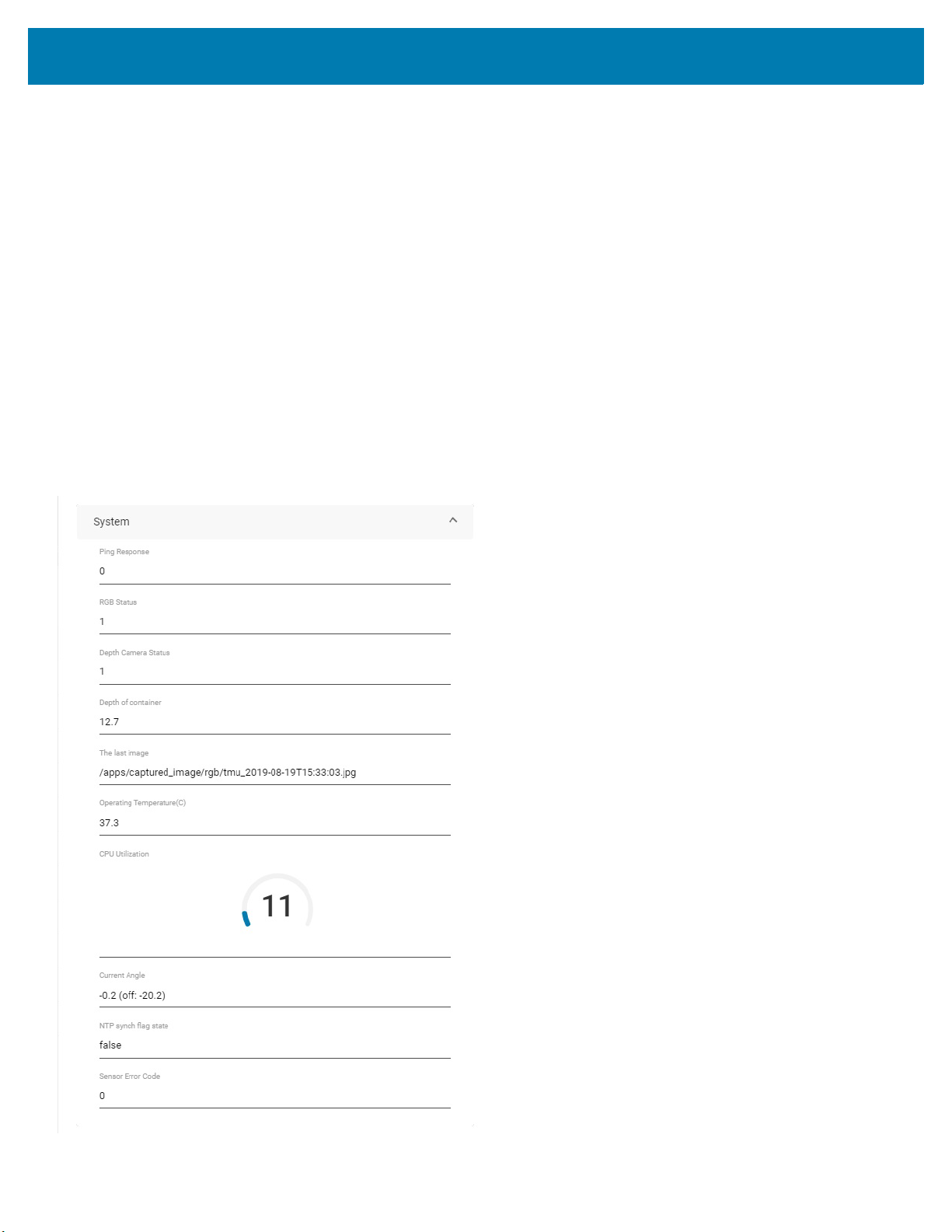

• System
• Odpowiedź na ping – urządzenia zwiększa tę wartość po otrzymaniu polecenia ping z chmury.
• Stan RGB – wskazanie stanu czujnika RGB. Zdolność urządzenia LMU do komunikowania się z czujnikiem.
• Stan kamery głębokości – wskazanie stanu kamery głębokości. Zdolność urządzenia LMU do
komunikowania się z czujnikiem głębokości.
• Głębokość kontenera – głębokość kontenera obliczona przez algorytm.
• Ostatni obraz – ostatni obraz zarejestrowany przez urządzenie.
• Temperatura pracy (C) – bieżąca temperatura robocza urządzenia LMU mierzona w stopniach Celsjusza.
• Użycie procesora – wartość procentowa użycia procesora.
• Bieżący kąt – bieżący kąt odczytu urządzenia LMU.
• Stan synchronizacji serwera NTP – wartość logiczna (prawda lub fałsz) wskazująca, czy urządzenie LMU
pomyślnie zsynchronizowało czas systemowy z serwerem NTP (protokołu Network Time Protocol) (urządzenie
LMU pobiera czas z serwera NTP).
• Kod błędu czujnika – raport błędów dla wszystkich czujników. Każdy bit jest kodem błędu.
Rysunek 13 Karta Stan i aktywność: System
13
Instrukcja konfiguracji — TM2000
• Miejsce zapisu
• Używane miejsce na dysku (MB) – łączny rozmiar używanego miejsce na dysku, wyrażony w MB.
• Używany rozmiar pamięci (MB) – łączny rozmiar używanej pamięci RAM, wyrażony w MB.
• Ogólne
• Zdarzenia ostrzegawcze – raporty zdarzeń, które powodują błąd.
• Stan – prawidłowy stan wskazuje, że czujnik kamery lub czujnik głębokości działają prawidłowo. Jeśli czujnik
kamery lub czujnik głębokości napotka problem lub kąt zamontowania przekracza próg alarmowy (patrz zasób
progu błędu kąta wzniesienia w sekcji Ustawienia na stronie 18), zwracana wartość to fałsz, interpretowany
jako alarm.
• Dziennik aktywności urządzenia – zestawienie aktywności urządzenia LMU.
Rysunek 14 Karta Stan i aktywność: Pamięć i Ogólne
14
Instrukcja konfiguracji — TM2000
Informacje
W obszarze Informacje dostępne są następujące pozycje:
• Ogólne
• Numer seryjny – niepowtarzalny numer seryjny urządzenia.
• Stan sieci – stan online lub offline połączenia sieciowego.
• Producent – nazwa producenta urządzenia.
• Model – typ modelu urządzenia.
• Typ – typ urządzenia zgłaszany przez urządzenie.
• Wersja sprzętu – bieżąca wersja sprzętu.
• Numer katalogowy – numer katalogowy urządzenia.
• Nazwa hosta – przypisana etykieta, używana do identyfikacji urządzenia podłączonego do sieci
komputerowej.
15
Rysunek 15 Karta Informacje: Ogólne
Instrukcja konfiguracji — TM2000
• Wersja oprogramowania sprzętowego
• Program rozruchowy – wersja programu rozruchowego urządzenia.
• System operacyjny – wersja systemu operacyjnego urządzeniu.
• System plików – wersja systemu plików używanego w urządzeniu.
• Oprogramowanie sprzętowe – oprogramowanie sprzętowe aktualnie zainstalowane w urządzeniu.
• Sieć
• Adres MAC karty WiFi – unikatowy numer sprzętowy urządzenia LMU na karcie WiFi.
• Adres MAC karty Ethernet – numer identyfikacyjny sprzętu, identyfikujący każde urządzenie w sieci za
pomocą karty Ethernet.
• Adres MAC Bluetooth – unikatowy identyfikator przypisany do każdego urządzenia Bluetooth przez producenta.
16
Instrukcja konfiguracji — TM2000
Rysunek 16 Karta Informacje: Wersja oprogramowania sprzętowego i Sieć
• Miejsce zapisu
• Rozmiar dysku (MB) – całkowita pojemność dysku wyrażona w MB.
• Rozmiar pamięci (MB) – całkowita pojemność pamięci wyrażona w MB.
Rysunek 17 Karta Informacje: Miejsce zapisu
17
Instrukcja konfiguracji — TM2000
Edytuj
Ustawienia
Opcje na karcie Ustawienia można edytować. Aby edytować opcje ustawień:
1. Wybierz ikonę Edytuj (patrz Rysunek 18 na stronie 18).
2. Wybierz lub wprowadź żądane informacje.
3. Wybierz opcję Aktualizuj.
Na karcie Ustawienia dostępne są następujące opcje:
• System
• Strefa czasowa – strefa czasowa, w której używane jest dane urządzenie.
• Serwer NTP – określa jeden serwer NTP dla urządzenia LMU w celu używania ustawionej wartości commandType.
• Watchdog włączony – kontroluje, czy urządzenie LMU sprawdza swój licznik czasu watchdog. Wybierz
odpowiednią opcję, używając strzałki w dół: Prawda, aby włączyć funkcję watchdog, lub Fałsz, aby ją wyłączyć.
• Adres serwera zaplecza TLA – nazwa hosta lub adres IP serwera zaplecza SPX, z którym komunikuje się
urządzenie LMU.
• Region sieci WiFi
• Kod kraju sieci WiFi – sieć WiFi kraju, w którym znajduje się dane urządzenie.
Rysunek 18 Karta Ustawienia: System i Region sieci WiFi
18
Instrukcja konfiguracji — TM2000
• Aktualizacja oprogramowania sprzętowego
• Adres URL pakietu pobierania oprogramowania sprzętowego – to ustawienie umożliwia użytkownikowi
wprowadzenie lokalizacji FTP oraz nazwy pakietu nowej kompilacji.
Na przykład: sftp://10.17.218.81/mnt/ftp/LMU2.0/2.99.47_build
Lokalizacja FTP to sftp://10.17.218.81/mnt/ftp/LMU2.0/, a nazwa nowej kompilacji oprogramowania
sprzętowego to 2.99.47_build.
Aby przeprowadzić zbiorczą aktualizację oprogramowania sprzętowego (na wielu jednostkach LMU),
patrz Zbiorcze aktualizacje oprogramowania sprzętowego na stronie 21.
• Kamera
• Przesunięcie w poziomie – przesunięcie w poziomie środka załadunku według zainstalowania.
• Żądany kąt – zmierzone i żądane kąty wzniesienia.
• Wartość progowa błędu kąta – liczba stopni różnicy pomiędzy zmierzoną a skonfigurowaną wartością kątów
wzniesienia, + / -, na której urządzenie LMU deklaruje alarmu i konfiguruje diody LED w odpowiedni sposób.
• Odległość od kamery do drzwi
• Szerokość przechwytywanego obrazu
• Wysokość przechwytywanego obrazu
• Przyczepa jest przychodząca lub wychodząca (1 = przychodząca, 0 = wychodząca)
Rysunek 19 Karta Ustawienia: Aktualizacja oprogramowania sprzętowego i kamera
19
Instrukcja konfiguracji — TM2000
• Przechowywanie plików obrazów
• Zamazywanie twarzy włączone – po włączeniu tej opcji (prawda) pliki Image(RGB) będą czyszczone na
podstawie wartości ustawienia Przechowywanie plików Image(RGB) wyrażonej w minutach. Gdy
zamazywanie twarzy jest wyłączone (fałsz), pliki obrazów (RGB) będą czyszczone codziennie na podstawie
wartości ustawienia Czas przechowywania plików Image(RGB).
• Czas przechowywania plików Image(RGB) (dzień/min) – określa, jak często będą czyszczone pliki RGB.
Jednostka miary zmienia się zależnie od ustawienia zamazywania twarzy.
• Czas przechowywania obiektów 3D (godzina) – określa, jak często będzie czyszczony PCD.
Rysunek 20 Karta Ustawienia: Przechowywanie plików obrazów
• Konfiguracja TMU
• Konfiguracja algorytmu TMU (tmu_algorithms.xml) – umożliwia bezpośrednie wypchnięcie wszystkich
parametrów związanych z algorytmem do urządzenia LMU. Parametry te są zapisywane w pliku
tmu_algorithms.xml. Przy każdym wypchnięciu wszystkich parametrów urządzenie LMU generuje nowy plik
tmu_algorithms.xml, zapisuje poprzedni plik jako kopię, ustawia nowy jako aktualny, a następnie zmienia
ustawienie pola na: Aktualna wersja pliku tmu_algorithms.xml. W urządzeniu LMU można zapisać do 10 kopii.
• Aktualna wersja pliku tmu_algorithms.xml – umożliwia wybranie jednej z zapisanych kopii pliku
tmu_algorithms.xml jako aktualnej wersji. Jeśli wersja tego pliku nie istnieje, ustawienie nowej wersji nie
zostanie przyjęte.
• Ogólna konfiguracja urządzenia (tmu.xml) – pozwala bezpośrednio wypchnąć wszystkie parametry
konfiguracyjne urządzenia (inne niż parametry algorytmu) do urządzenia LMU. Ogólne konfiguracje urządzeń
są zapisywane w pliku tmu.xml. Przy każdym wypchnięciu wszystkich konfiguracji urządzenia urządzenie
LMU generuje nowy plik tmu.xml, zapisuje poprzedni plik jako kopię, ustawia nowy jako aktualny plik roboczy,
a następnie zmienia ustawienie pola na: Aktualna wersja pliku tmu.xml. W urządzeniu LMU można zapisać do
10 kopii. Po pomyślnym przeprowadzeniu zmiany urządzenie uruchomi się ponownie.
• Aktualna wersja pliku tmu.xml – umożliwia wybranie jednej z zapisanych kopii pliku tmu.xml jako aktualnej
wersji. Jeśli wersja tego pliku nie istnieje, ustawienie nowej wersji nie zostanie przyjęte.
20
Instrukcja konfiguracji — TM2000
Czynności
Rysunek 21 Karta Ustawienia: Konfiguracja TMU
• Czynności obszaru Ustawienia – lista czynności wykonywanych w ustawieniach.
Rysunek 22 Karta Ustawienia: Czynności obszaru Ustawienia
Zbiorcze aktualizacje oprogramowania sprzętowego
Aby zaktualizować oprogramowanie sprzętowe na wielu urządzeniach LMU:
1. Na karcie Zasoby kliknij Czynności.
Rysunek 23 Karta Zasoby: Czynności
2. Kliknij menu rozwijane Typ urządzenia i wybierz LMU.
3. Kliknij menu rozwijane Wybierz podtyp urządzenia i wybierz TM2000.
21
Instrukcja konfiguracji — TM2000
Rysunek 24 Czynności: Typ urządzenia
4. W obszarze Zakres zaznacz poszczególne pola wyboru LMU do aktualizacji lub zaznacz Wszystkie moduły
monitorowania obciążenia, aby zaznaczyć wszystkie urządzenia LMU z listy.
Rysunek 25 Czynności: Zakres
5. W obszarze Typ czynności wybierz Aktualizacja ustawień.
6. Kliknij menu rozwijane Wybierz czynność i wybierz Nazwa użytkownika.
7. W polu Wprowadź wartość ustawienia wpisz nazwę użytkownika.
22
Instrukcja konfiguracji — TM2000
Rysunek 26 Czynności: Ustawianie nazwy użytkownika
8. Kliknij przycisk GOTOWE.
9. Kliknij menu rozwijane Wybierz czynność i wybierz Hasło.
10. W polu Wprowadź wartość ustawienia wprowadź hasło (pliki są przechowywane lokalnie; wprowadź hasło serwera
SFTP).
Rysunek 27 Czynności: Hasło
11. Kliknij przycisk GOTOWE.
12. Kliknij menu rozwijane Wybierz czynność i wybierz Adres URL pakietu oprogramowania sprzętowego.
13. W polu Wprowadź wartość ustawienia podaj adres URL do ustawienia serwera SFTP.
23
Instrukcja konfiguracji — TM2000
Rysunek 28 Czynności: Pakiet oprogramowania sprzętowego
14. Kliknij przycisk GOTOWE. Zostanie wyświetlony pasek stanu pokazujący postęp aktualizacji oprogramowania
sprzętowego.
Polecenia
Opcje obszaru Polecenie można wykonywać. Aby wykonać polecenie:
1. Wybierz opcję Wykonaj pod żądanymi opcjami.
• Ping – urządzenie odpowiada na polecenie, zwiększając wartość własności pingResponse. To polecenie nie
przesyła żadnych danych.
• Uruchom ponownie – ponownie uruchamia urządzenie w celu przywrócenia danych po nieoczekiwanym błędzie
oprogramowania sprzętowego.
• Przywróć – przywraca oprogramowanie sprzętowe do poprzedniej wersji.
• Czynności obszaru Polecenie – zestawienie czynności wykonywanych w obszarze Polecenie.
24
Rysunek 29 Karta Polecenia
Instrukcja konfiguracji — TM2000
25
Instrukcja konfiguracji — TM2000
2. Wybierz opcję Potwierdź.
Rysunek 30 Potwierdzenie wykonania polecenia
26
Instrukcja konfiguracji — TM2000
Menu
Istniejące
Wymiary
lokalizacji
Wyszukiwanie
Dodaj lokalizację
Konfigurowanie lokalizacji
Lokalizacje i urządzenia można dodawać i konfigurować za pomocą narzędzia CMM.
Dodawanie lokalizacji
Aby dodać lokalizację:
1. Na stronie głównej wybierz opcję Dodaj lokalizację.
Rysunek 31 Dodaj lokalizację
2. Wprowadź poniższe informacje dla nowej lokalizacji w ramach limitu znaków podanego pod każdym polem:
• Nazwa lokalizacji
• Opis lokalizacji
• Adres lokalizacji
Rysunek 32 Szczegóły okna Dodaj lokalizację
27
Instrukcja konfiguracji — TM2000
• Obraz lokalizacji – aby obraz lokalizacji był wyświetlany na stronie głównej, kliknij strzałkę obok pozycji Prześlij
plik obrazu w obszarze Obraz lokalizacji, przejdź do żądanego obrazu i wybierz opcję Otwórz (obrazy muszą
być plikami w formacie JPG lub PNG o maksymalnym rozmiarze 3 MB).
Rysunek 33 Dodaj obraz lokalizacji
3. Wybierz opcję Dalej.
4. W obszarze Powiadomienia o stanie sieci wprowadź adres e-mail kontaktu, który ma być powiadamiany, gdy
urządzenie zgłosi przejście w tryb Offline i/lub online, a następnie wybierz przycisk Dodaj. W razie potrzeby wprowadź
dodatkowe adresy.
Aby usunąć adres e-mail, wybierz symbol X obok adresu e-mail.
Rysunek 34 Powiadomienie o stanie urządzenia
28
Instrukcja konfiguracji — TM2000
5. W obszarze Powiadomienia o stanie wprowadź adresy e-mail kontaktów, które mają być powiadamiane, gdy stan
sieci urządzenia zgłosi błąd, ostrzeżenie lub stan OK, a następnie wybierz przycisk Dodaj. Powtórz tę czynność, aby
wprowadzić dodatkowe adresy.
Aby usunąć adres e-mail, wybierz symbol X obok adresu e-mail.
Rysunek 35 Powiadomienie o stanie
6. Wybierz opcję Dalej.
7. Sprawdź szczegóły lokalizacji pod kątem poprawności. Jeśli informacje są prawidłowe, wybierz opcję Dodaj lokalizację.
Aby edytować informacje, wybierz przycisk Wstecz i wprowadź żądane informacje. Po wprowadzeniu poprawek
wybieraj opcję Dalej do momentu wyświetlenia ekranu Sprawdź szczegóły lokalizacji i wybierz opcję Dodaj
lokalizację.
29
Instrukcja konfiguracji — TM2000
Rysunek 36 Ekran Sprawdź szczegóły lokalizacji
30
Instrukcja konfiguracji — TM2000
Ikona
Edytuj
5. Urządzenia
Dodawanie urządzenia
Aby dodać urządzenie:
1. Na stronie głównej wybierz żądaną lokalizację (patrz Rysunek 39 na stronie 31).
2. Wybierz kartę Konfiguracja.
Rysunek 37 Karta Konfiguracja CMM
3. Przewiń w dół do sekcji Piętro i wybierz ikonę Edytuj.
Rysunek 38 Sekcja edycji piętra
4. Wybieraj opcję Dalej do momentu wyświetlenia ekranu 5. Urządzenia.
Rysunek 39 Konfiguruj urządzenia
31
Instrukcja konfiguracji — TM2000
Opcje mapy
5. W panelu Opcje mapy kliknij menu rozwijane LMU i wybierz typ urządzenia LMU.
6. W obszarze Dodaj urządzenia/elementy w panelu Opcje mapy, kliknij opcję LMU, a następnie kliknij na mapie, aby
dodać urządzenie.
Rysunek 40 Dodaj urządzenie
7. Zostanie wyświetlone okno Szczegóły urządzenia.
Rysunek 41 Okno Szczegóły urządzenia
32
Instrukcja konfiguracji — TM2000
Ikona Opcje menu
Opcje menu
8. Wprowadź wymagane informacje o urządzeniu:
• Przyjazna nazwa – podaj przyjazną nazwę dla tego urządzenia.
• Typ urządzenia – kliknij strzałkę obok listy rozwijanej Typ urządzenia i wybierz urządzenie z listy.
• Numer seryjny – numer seryjny urządzenia LMU.
9. Wybierz opcję Aktualizuj.
10. Wybierz opcję Zakończ (patrz Rysunek 40 na stronie 32).
Powiadomienia o stanie urządzenia
Jeśli adresy e-mail nie zostały wprowadzone podczas konfiguracji początkowej (jak pokazano na rysunkach Rysunek 34 i
Rysunek 35) lub chcesz dodać dodatkowe adresy e-mail osób kontaktowych, które mają otrzymywać powiadomienia o
stanie urządzenia, wprowadź te adresy e-mail w następujący sposób:
1. Na stronie głównej wybierz żądaną lokalizację (patrz Rysunek 4 na stronie 6).
2. Wybierz kartę Powiadomienia. Zostanie wyświetlona lista powiadomień.
3. Obok odpowiedniego typu powiadomienia wybierz ikonę Opcje menu, aby rozwinąć opcje menu.
Rysunek 42 Karta Powiadomienia
33
Instrukcja konfiguracji — TM2000
4. Wybierz opcję Edytuj.
5. Wybierz kartę Wyrażenie.
Rysunek 43 Karta Wyrażenie
6. Przewiń w dół i zaznacz pole wyboru Wyślij wiadomość e-mail.
Rysunek 44 Opcja Wyślij wiadomość e-mail
34
Instrukcja konfiguracji — TM2000
john.doe@zebra.com
jack.smith@zebra.com
jane.doe@zebra.com
7. W polu Wprowadź adres e-mail wpisz adres e-mail i wybierz Dodaj. W razie potrzeby możesz podać dodatkowe
adresy, każdorazowo wybierając opcję Dodaj.
Aby usunąć adres e-mail, wybierz symbol X obok adresu e-mail.
Rysunek 45 Podaj adresy e-mail
8. Wybierz opcję Aktualizuj.
35
www.zebra.com
Loading...
