Zebra® TLP 2824-Z™

Benutzerhandbuch

Die in diesem Handbuch und auf dem Etikettendrucker beschriebenen Copyrights sind Eigentum von Zebra Technologies. Unbefugte Vervielfältigung dieses Handbuchs bzw. der im Etikettendrucker enthaltenen Software wird sowohl strafals auch zivilrechtlich verfolgt und kann entsprechend den im jeweiligen Land geltenden Gesetzen und Rechtsvorschriften zu schweren Geldstrafen und/oder Freiheitsstrafen führen. Urheberrechtsverletzungen werden zivilrechtlich verfolgt.

Alle übrigen Marken oder Produktnamen sind Eigentum der jeweiligen Markeninhaber.

Kundenbestellnummer 980533-031 A

Urheberrechtshinweis

Dieses Handbuch enthält urheberrechtlich geschützte Informationen von Zebra Technologies Corporation und ihren Tochtergesellschaften („Zebra Technologies“). Es ist ausschließlich als Informationsquelle für die mit der Bedienung und Wartung des hierin beschriebenen Geräts vorgesehen. Diese urheberrechtlich geschützten Informationen dürfen nicht ohne ausdrückliche schriftliche Zustimmung von Zebra Technologies verwendet, reproduziert oder, zu welchem Zweck auch immer, an Dritte weitergegeben werden.

Produktverbesserungen

Zebra Technologies ist ständig bemüht, die Qualität der angebotenen Produkte zu verbessern. Alle technischen Daten und Modelle können ohne Vorankündigung geändert werden.

Erklärung zur Übereinstimmung mit den FCC-Vorschriften

Dieses Gerät entspricht den Vorschriften von Abschnitt 15 der FCC-Vorschriften. Zum Betreiben des Geräts müssen folgende zwei Bedingungen erfüllt sein:

1. Dieses Gerät darf keine elektrischen Störungen verursachen, und

2. Dieses Gerät muss den Empfang von elektrischen Störungen tolerieren, auch solcher Störungen, die zu unerwünschtem Betriebsverhalten führen können.

Dieses Gerät wurde getestet und entspricht den Beschränkungen für digitale Geräte der Klasse A gemäß Abschnitt 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen elektromagnetische Störungen bei einer Installation in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzstrahlung und kann sie auch ausstrahlen. Wenn das Gerät nicht entsprechend den Vorschriften des Handbuchs installiert und betrieben wird, kann es zu Störungen des Funkverkehrs kommen. Es wird jedoch keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Sollte dieses Gerät den Radio- oder Fernsehempfang stören, so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten bzw. versetzen.

• Den Abstand zwischen Gerät und Empfänger vergrößern.

980533-031 A TLP 2824-Z Benutzerhandbuch 3

Urheberrechtshinweis

• Das Gerät an den Ausgang eines vom Empfangsgerät separaten Schaltkreises anschließen.

• Den Händler oder einen Radio-/TV-Fachmann zu Rate ziehen.

Der Benutzer wird ausdrücklich darauf hingewiesen, dass Veränderungen oder Neuerungen, die ohne die ausdrückliche Genehmigung von Zebra Technologies vorgenommen werden, die Befugnis des Benutzers zum Verwenden des Geräts erlöschen lassen können. Zur Gewährleistung der Einhaltung der FCC-Vorschriften muss dieser Drucker mit abgeschirmten Kommunikationskabeln betrieben werden.

Konformität für Kanada

This Class B digital apparatus complies with Canadian ICES-003. (Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations [ICES-003]).

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Haftungsausschluss

Zebra Technologies trifft alle erforderlichen Maßnahmen, um zu gewährleisten, dass die veröffentlichten technischen Spezifikationen und Handbücher korrekt sind. Dennoch können Fehler nicht völlig ausgeschlossen werden. Zebra Technologies behält sich daher das Recht vor, derartige Fehler zu korrigieren, und übernimmt keinerlei Haftung für eventuelle Folgeschäden.

Haftungsbeschränkung

Keinesfalls können Zebra Technologies oder andere, an der Entwicklung, Erstellung und Lieferung des Produkts (einschließlich Hardware und Software) beteiligte Dritte haftbar gemacht werden für irgendwelche Schäden (einschließlich, aber nicht beschränkt auf Schäden aus Verlust geschäftlichen Gewinns, Arbeitsunterbrechung oder Verlust von Geschäftsinformationen), die in Zusammenhang mit dem Gebrauch, den Ergebnissen des Gebrauchs oder mit Fehlern des Produkts entstehen, selbst dann nicht, wenn Zebra Technologies auf die Möglichkeit solcher Schäden hingewiesen wurde. In einigen Rechtssystemen ist das Einschränken bzw. Ausschließen der Haftung für zufällige oder Folgeschäden nicht erlaubt, sodass die obige Beschränkung möglicherweise auf Sie nicht zutrifft.

4 TLP 2824-Z Benutzerhandbuch 980533-031 A

Dieser Abschnitt enthält Kontaktadressen, Informationen zum Aufbau des Handbuchs sowie Verweise auf Zusatzdokumente.

Kontaktadressen

Die Mitarbeiter der Zebra Technologies stehen Ihnen unter den folgenden Adressen zur Verfügung:

Vorwort

Im Internet unter: www.zebra.com

Unsere Postadressen:

Zebra Technologies Corporation

333 Corporate Woods Parkway Vernon Hills, Illinois 60061.3109 USA Telefon: +1 847.634.6700 Fax: +1 847.913.8766

Zebra Technologies Europe Limited

Zebra House The Valley Centre, Gordon Road High Wycombe Buckinghamshire HP13 6EQ, Großbritannien Telefon: +44 (0)1494 472872 Fax: +44 (0)1494 450103

980533-031 A TLP 2824-Z Benutzerhandbuch 5

Vorwort

Umweltschutz

Support

Sie erreichen den Zebra-Support unter:

Webadresse: www.zebra.com/SS/service_support.htm

Hinweis • Beachten Sie bei der Webadresse die Groß-/Kleinschreibung.

Telefonnummer für die USA +1 847.913.2259

Telefonnummer für Großbritannien/International +44 (0) 1494 768289

Umweltschutz

Entsorgen Sie dieses Produkt nicht mit dem normalen Abfall. Das Produkt ist wiederverwertbar und die Entsorgung sollte über Ihr lokales Recycling-Programm erfolgen.

Weitere Informationen finden Sie auf unserer Website:

Webadresse: www.zebra.com/environment

Typografische Konventionen

Im gesamten Dokument gelten für die Darstellung und Hervorhebung bestimmter Informationen die folgenden Konventionen:

Unterschiedliche Farben (nur in Onlineversion) Querverweise enthalten Links, über die Sie zu anderen Abschnitten des Handbuchs gelangen. Wenn Sie die Onlineversion dieses Handbuchs lesen, klicken Sie auf den blauen Text

Beispiele für Befehlszeileneingaben Alle Beispiele für Befehlszeileneingaben werden in der Schriftart Courier New dargestellt. Wenn Sie die beispielsweise nach der Installation die Skripte im Verzeichnis

bin aufrufen möchten, müssen Sie Folgendes eingeben:

, um den gewünschten Abschnitt anzuzeigen.

Ztools

Dateien und Verzeichnisse Alle Datei- und Ordnernamen werden in der Schriftart

Courier New dargestellt, z. B. die Datei Ordner

Vorsicht, Wichtig, Hinweis und Beispiel

Vorsicht • Warnung vor elektrostatischen Entladungen.

/root.

Zebra<Versionnummer>.tar und der

6 TLP 2824-Z Benutzerhandbuch 980533-031 A

Vorwort

Typografische Konventionen

Vorsicht • Warnung vor der Gefahr eines elektrischen Schlages.

Vorsicht • Warnung, dass hohe Temperaturen zu Verbrennungen führen können.

Vorsicht • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang zu Verletzungen

führen kann.

Vorsicht • Hinweis, dass ein falsch oder nicht ausgeführter Vorgang Beschädigungen der Hardware zur Folge haben kann.

Vorsicht • Hinweis zum Tragen einer Schutzbrille.

Wichtig •

Hinweis auf Informationen, die zum Ausführen eines beschriebenen Schrittes

wichtig sind.

Hinweis • Informationen, die wichtige Aspekte im Haupttext unterstreichen oder zusätzlich

erläutern.

Beispiel • Ein Beispiel oder Szenario, mit dem der Text eines Abschnitts veranschaulicht oder

verdeutlicht wird.

Werkzeuge • Hinweis auf die für eine Aufgabe benötigten Werkzeuge.

Video • (nur in Onlineversion) Links zu einem Video, in dem ein beschriebenes Verfahren

veranschaulicht wird.

980533-031 A TLP 2824-Z Benutzerhandbuch 7

Vorwort

Inhalt

Urheberrechtshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Kontaktadressen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Typografische Konventionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Verwandte Dokumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1 • Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Überprüfen des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2 • Erste Schritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Druckmodi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Anschließen des Netzteils. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Einlegen von Rollenmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Justieren der Rollenhalterungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Einsetzen der Rolle in das Medienfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Justieren der Führungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

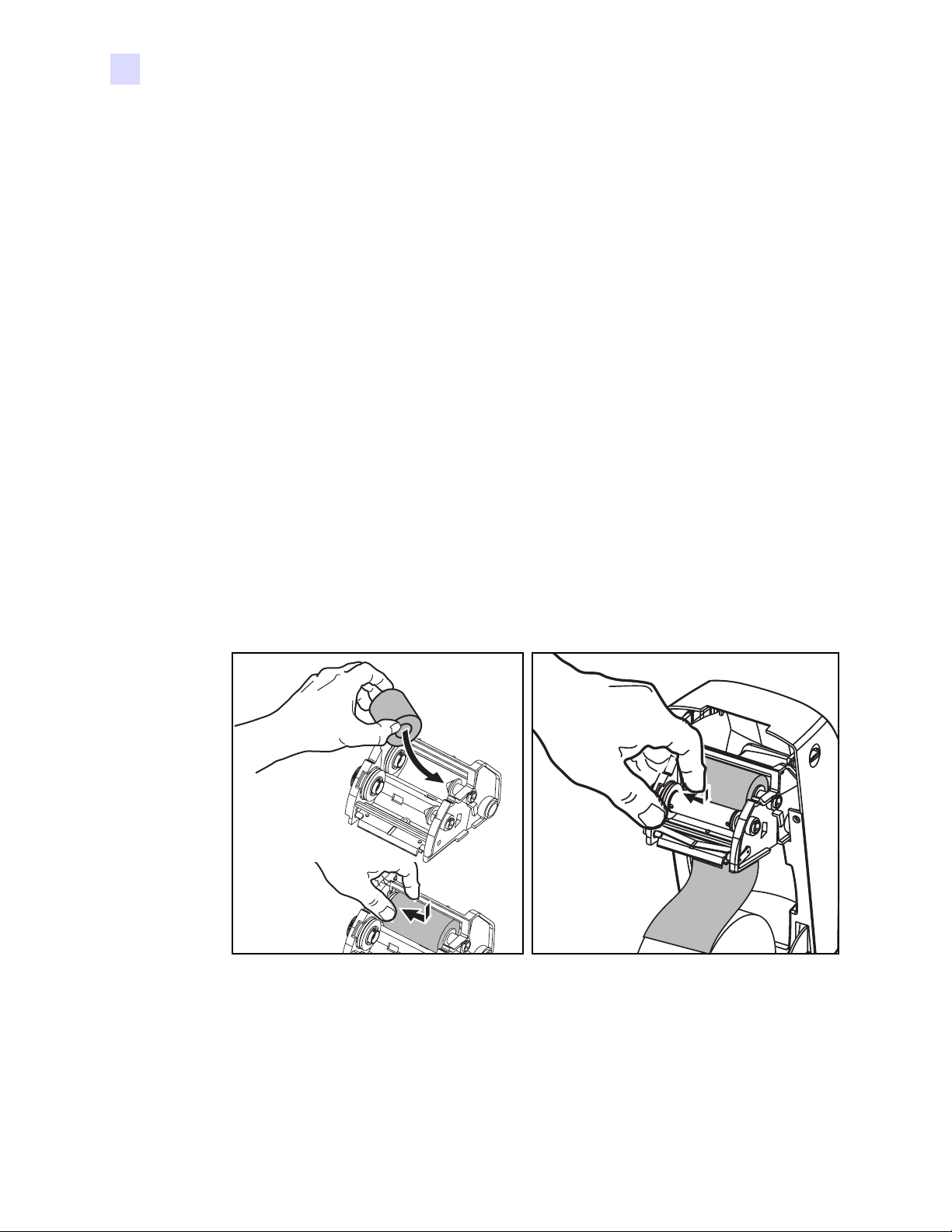

Einsetzen des Farbbands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Einsetzen der Vorratsrolle mit dem Farbband . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Einsetzen des Aufwickelkerns . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Befestigen und Festziehen des Farbbands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Drucken eines Testetiketts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Verbinden von Drucker und Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Anforderungen für Schnittstellenkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Kommunikation mit dem Drucker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

980533-031 A TLP 2824-Z Benutzerhandbuch 9

Inhalt

Anpassen der Druckbreite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Anpassen der Druckqualität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3 • Druckvorgänge und Druckoptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Thermodruck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Ersetzen von Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Einlegen eines neuen Transferfarbbands. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Auswechseln eines teilweise verbrauchten Transferfarbbands . . . . . . . . . . . . . . . . . 33

Drucken im Abziehmodus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

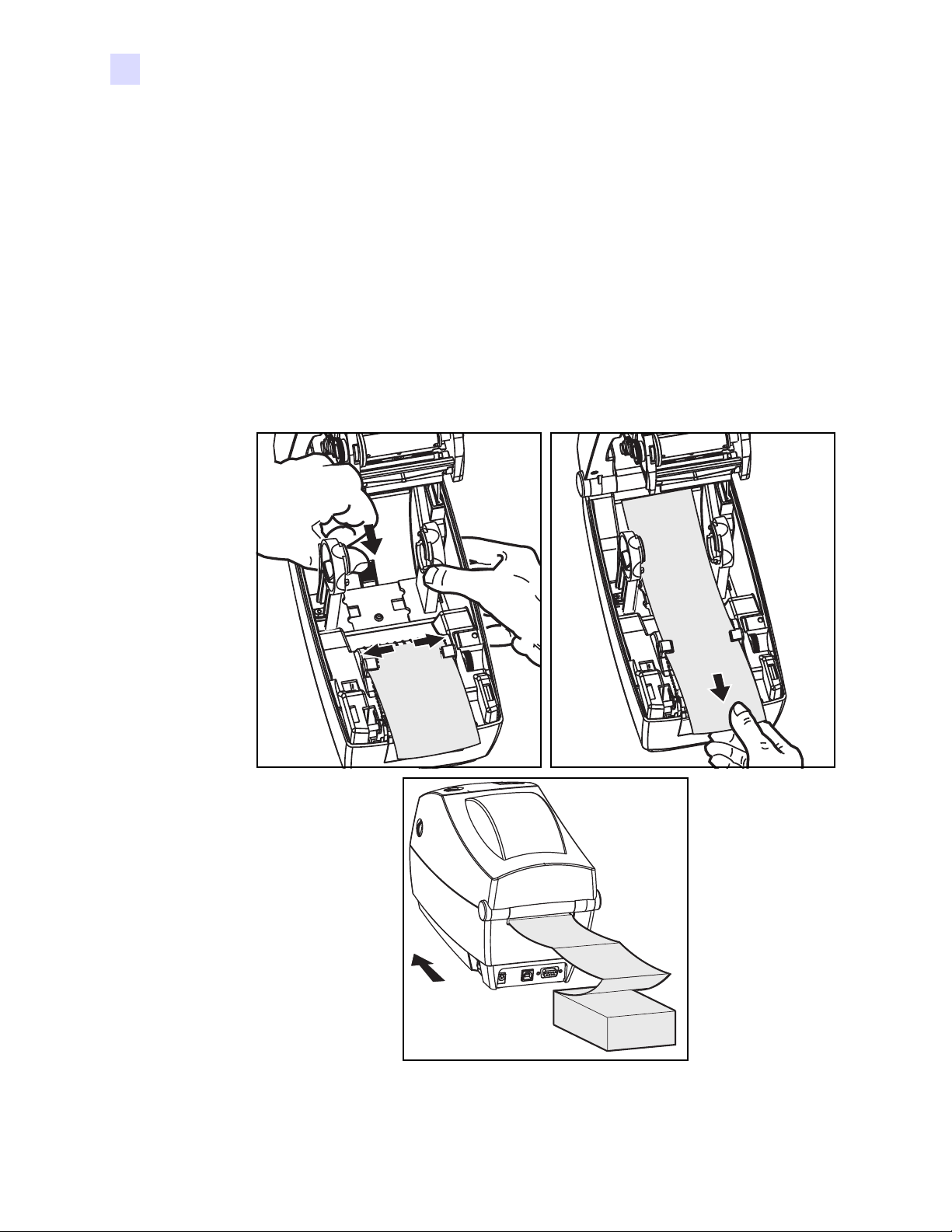

Drucken auf Zickzack-Druckmedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Verwenden der Schneideoption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

4 • Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Hinweise zum Druckkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Hinweise zur Medienrandführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Hinweise zur Auflagewalze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Schmiermittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

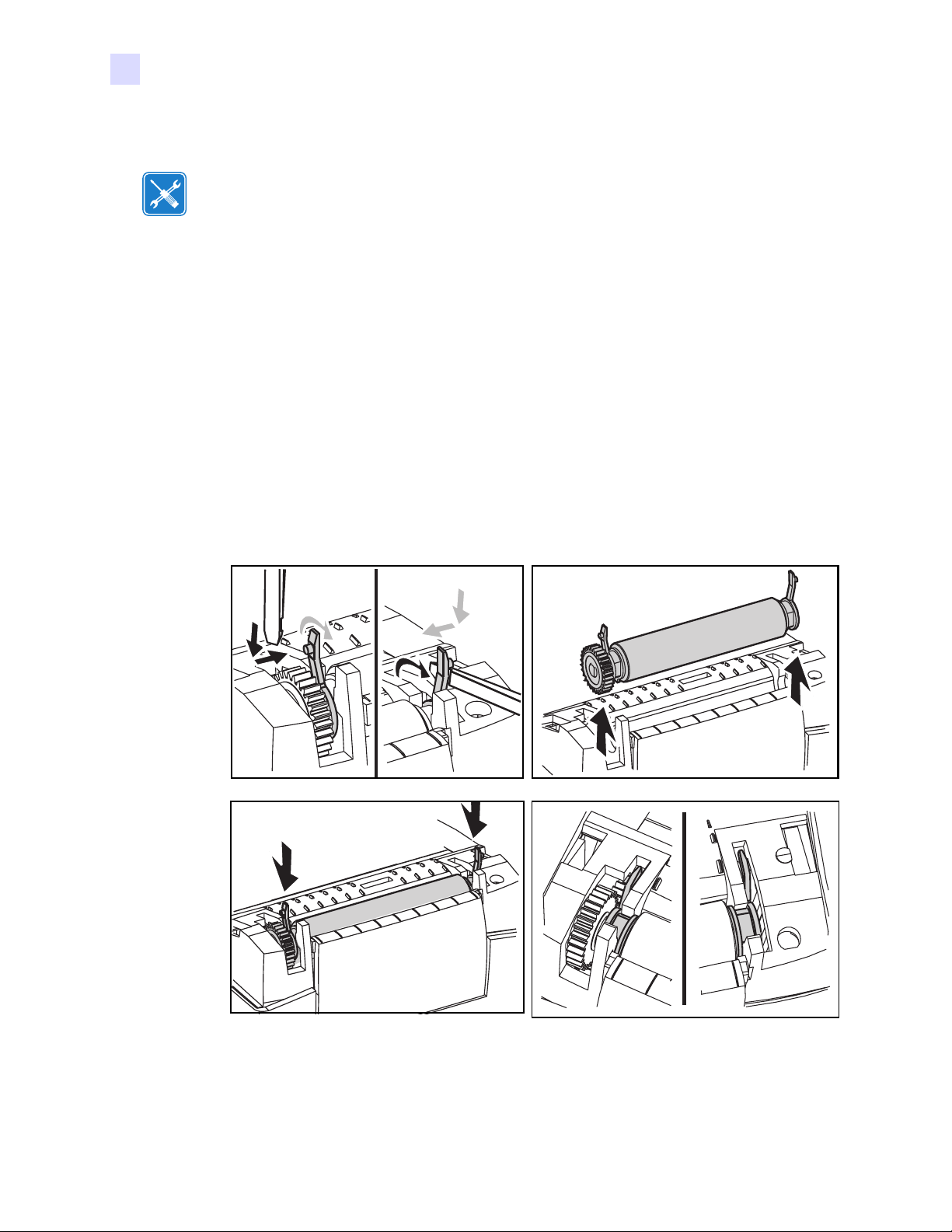

Auswechseln der Auflagewalze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

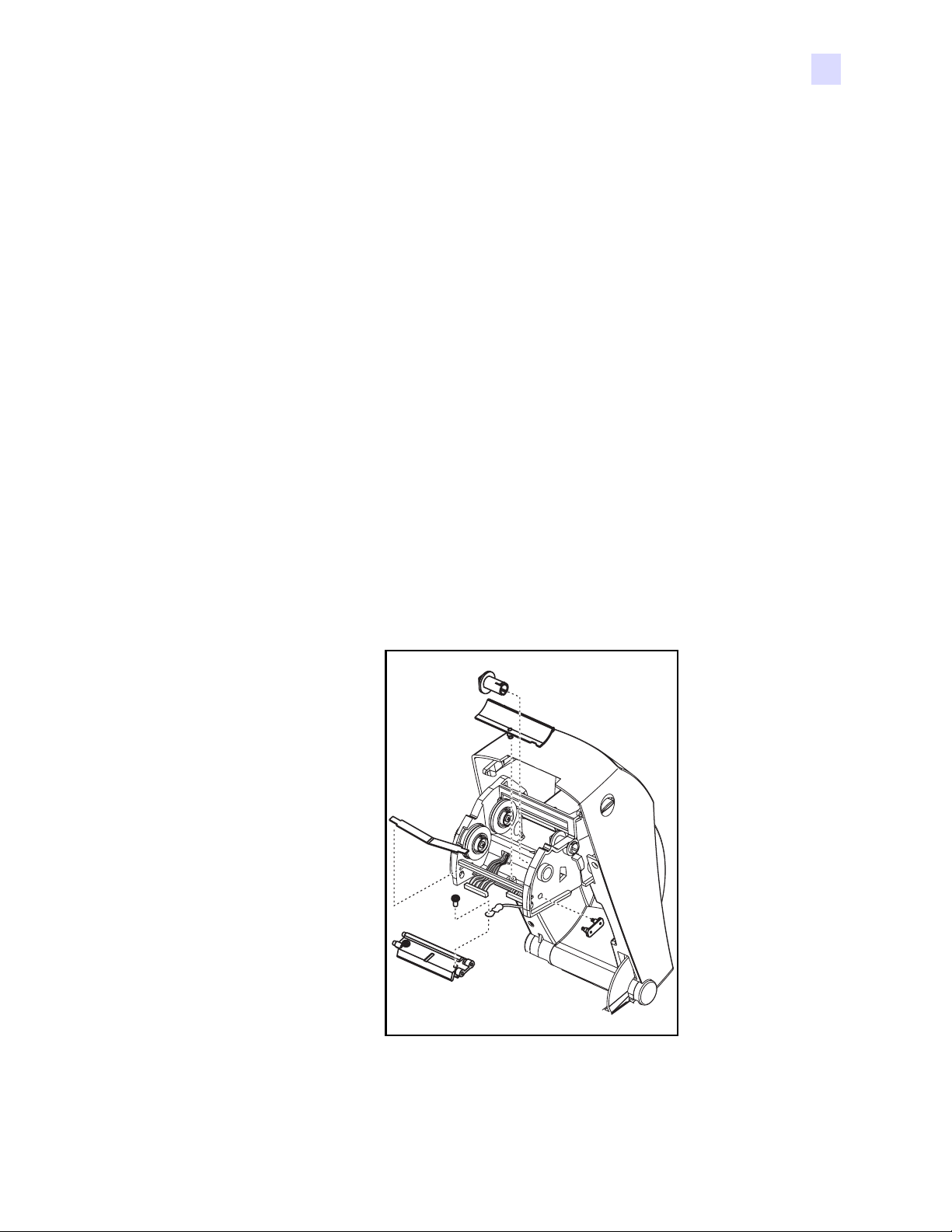

Auswechseln des Druckkopfs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Thermotransfer-TLP-Modell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5 • Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Auflösungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Probleme mit der Druckqualität. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Manuelle Kalibrierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Tests zur Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Drucken von Konfigurationsetiketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Neukalibrierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Zurücksetzen auf die werkseitigen Standardwerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Kommunikationsdiagnose. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Modi für die Taste FEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

6 • Schnittstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

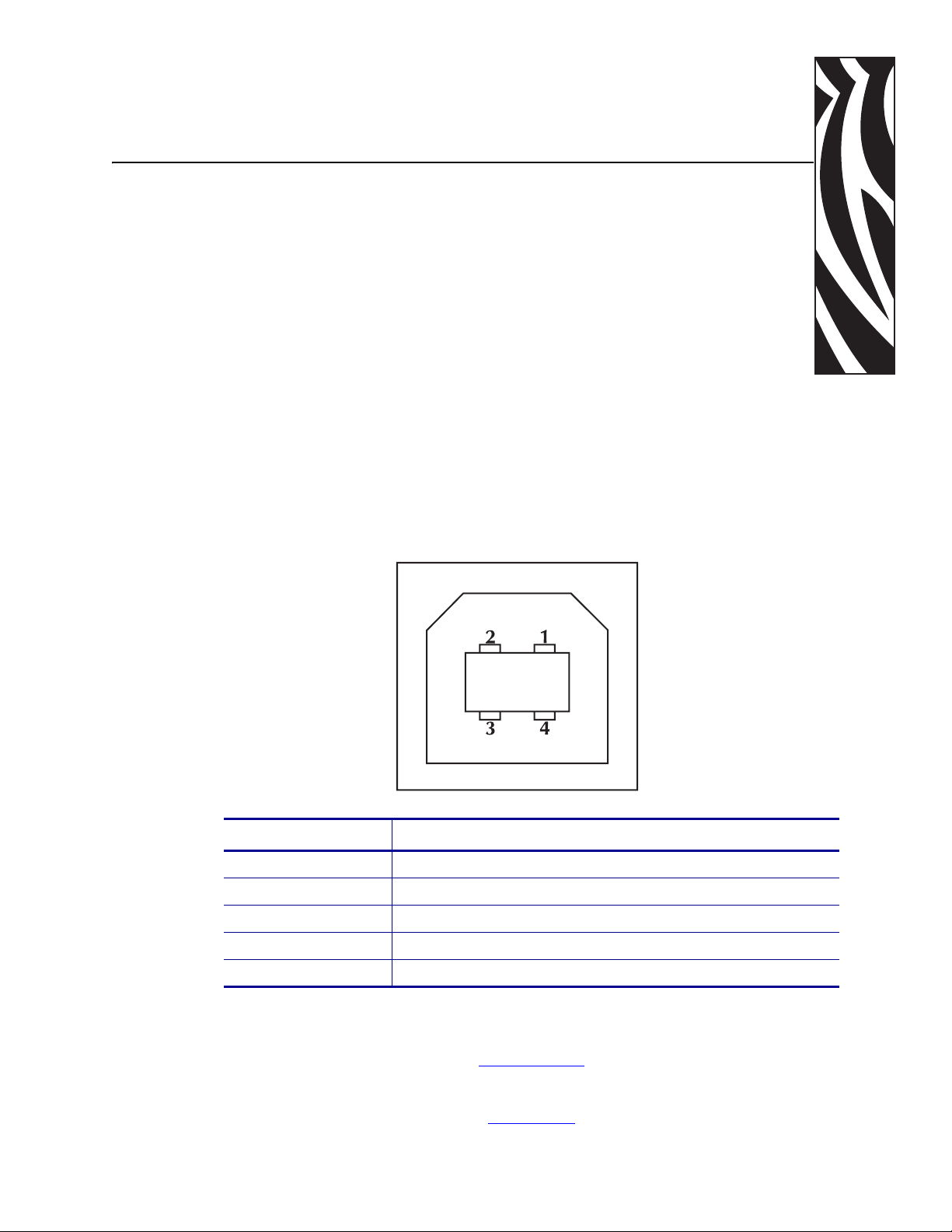

USB-Steckverbinder (Universal Serial Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Parallele Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

ZebraNet® PrintServer II für Ethernet-Netzwerke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Serieller Steckverbinder (RS-232) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

10 TLP 2824-Z Benutzerhandbuch 980533-031 A

Einführung

Dieser Abschnitt enthält eine Beschreibung des Lieferumfangs und eine Übersicht über die Druckerkomponenten. Darüber hinaus wird in diesem Abschnitt detailliert erläutert, wie Sie den Drucker öffnen und schließen können, und wie Sie bei Problemen vorgehen müssen.

Hallo!

Vielen Dank, dass Sie sich für den Zebra®-Desktopdrucker entschieden haben. Dieses hochwertige Gerät für bedarfsgesteuertes Drucken wird von Zebra Technologies Corporation hergestellt, dem branchenführenden Unternehmen in puncto Qualität, Service und PreisLeistungs-Verhältnis. Seit mehr als 25 Jahren stellt Zebra Technologies Corporation für seine Kunden erstklassige Produkte und Serviceleistungen bereit.

Bei diesem Drucker handelt es sich um ein hochwertiges Gerät, das bedarfsgesteuertes Drucken ermöglicht. Der Drucker eignet sich sowohl für Thermotransferdruck (mit Farbbändern) als auch direkten Thermodruck.

Dieses Handbuch enthält alle Informationen, die für den alltäglichen Druckerbetrieb erforderlich sind. Ausführliche Informationen zum Erstellen von Etikettformaten finden Sie im Programmierhandbuch. Sie erhalten dieses Handbuch bei Ihrem Vertriebs- oder Fachhändler.

Sobald der Drucker an einen Host-Computer angeschlossen ist, kann er als vollständiges System zum Drucken von Etiketten und Aufklebern verwendet werden.

Hinweis • Viele Druckereinstellungen können Sie außerdem über den Druckertreiber oder die

Software zur Vorbereitung der Etiketten steuern. Weitere Informationen finden Sie in der entsprechenden Treiber- bzw. Softwaredokumentation.

980533-031 A TLP 2824-Z Benutzerhandbuch 11

Einführung

Lieferumfang

Heben Sie den Karton und das gesamte Verpackungsmaterial auf. Unter Umständen benötigen Sie es später noch einmal zum Versand oder zur Aufbewahrung des Druckers. Überprüfen Sie nach dem Auspacken des Druckers, ob alle zum Lieferumfang gehörigen Teile vorhanden sind. Überprüfen Sie den Drucker anhand der nachstehenden Anleitung, und machen Sie sich mit den Druckerkomponenten vertraut, sodass Sie den Anweisungen in diesem Handbuch gut folgen können.

Musteretiketten

Reinigungsstift

Dokumentation und

Garantie

Farbband-

Aufwickelkern

Drucker

Netzteil

und Kabel

12 TLP 2824-Z Benutzerhandbuch 980533-031 A

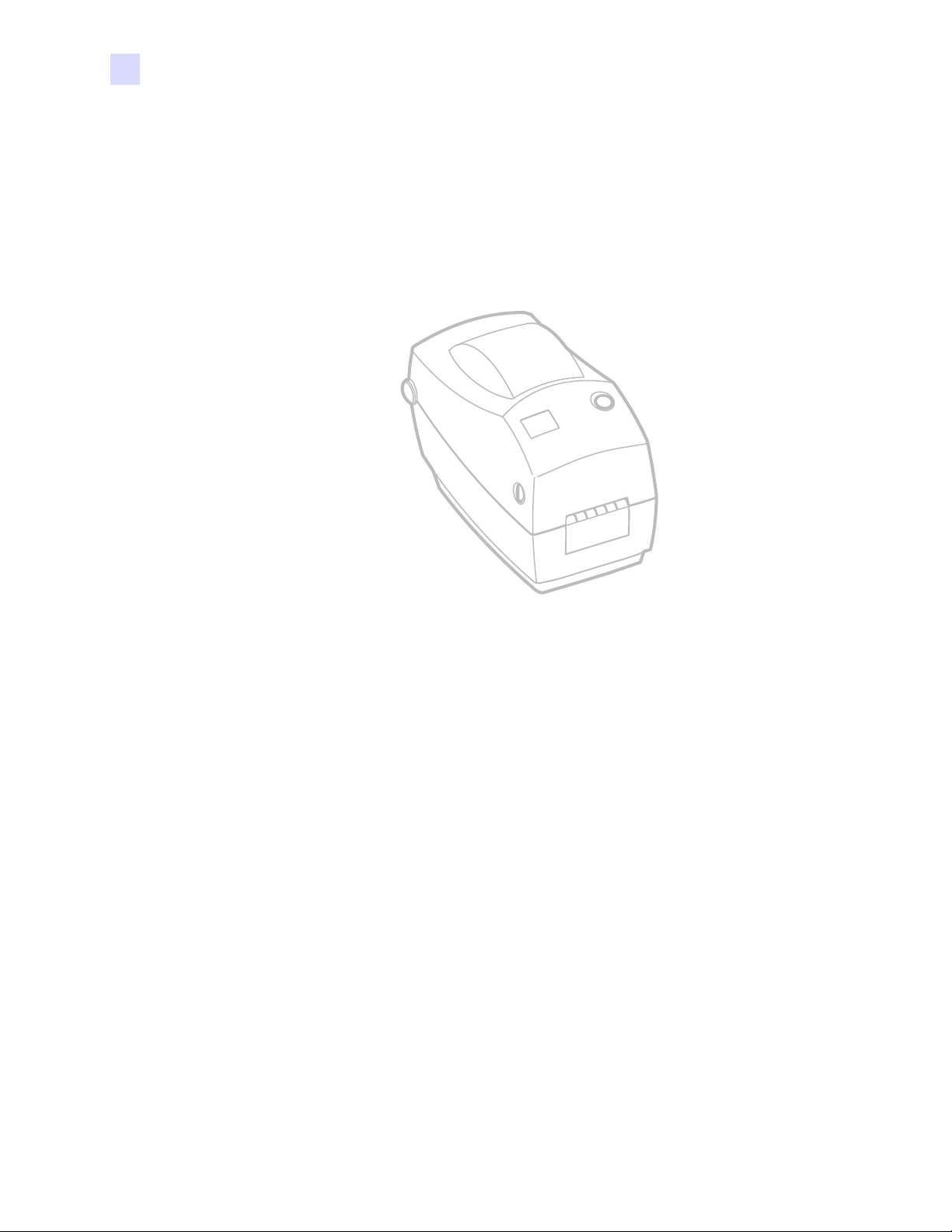

Überprüfen des Druckers

Betrachten Sie den Drucker von außen, und vergewissern Sie sich, dass alle Druckerkomponenten vorhanden sind.

Taste

FEED

Einführung

Überprüfen des Druckers

Statusanzeige

Öffnen des Druckers

Für den Zugriff auf das Medienfach muss der Drucker geöffnet werden. Ziehen Sie die Arretierungen in Ihre Richtung, und öffnen Sie die Abdeckung.

Arretierungen

Netzschalter

Buchse für

Stromversorgung

Schnittstellen-

anschlüsse (je nach Option unterschiedlich)

980533-031 A TLP 2824-Z Benutzerhandbuch 13

Einführung

Überprüfen des Druckers

Nachdem Sie den Drucker geöffnet haben, überprüfen Sie das Medienfach.

Farbbandwagen

Aufwickelnabe Vorratsnabe Aufwickelvorrichtung Farbbandsensor

Abrissleiste Druckkopf

Abdeckungssperre

Halterungssperre

Druckmedienhalterungen

Medienrandführungen

Auflagewalze

Sensor für die Druckkopfposition

Justiervorrichtung für die Medienrandführung

Abziehoption

Leiste

Walze

Sensor

14 TLP 2824-Z Benutzerhandbuch 980533-031 A

Schließen des Druckers

1. Halten Sie die obere Abdeckung fest, und drücken Sie auf die Sperre für die

Abdeckungsstütze, um sie zu lösen.

Einführung

Überprüfen des Druckers

2. Senken Sie die obere Abdeckung. Der Farbbandwagen wird automatisch in die richtige

Position gebracht.

3. Drücken Sie die Abdeckung nach unten, bis sie einrastet.

Melden von Schäden

Wenn Sie einen Schaden entdecken oder feststellen, dass Teile fehlen, gehen Sie wie folgt vor:

• Benachrichtigen Sie sofort die Lieferfirma, und senden Sie einen Schadensbericht an das Unternehmen. Zebra Technologies Corporation übernimmt gemäß seinen Garantierichtlinien keine Gewährleistung für Schäden, die auf die Lieferung des Druckers zurückzuführen sind, und haftet nicht für die Reparatur solcher Schäden.

• Bewahren Sie den Karton und das gesamte Verpackungsmaterial zwecks Überprüfung auf.

• Benachrichtigen Sie den autorisierten Händler.

980533-031 A TLP 2824-Z Benutzerhandbuch 15

Einführung

Überprüfen des Druckers

16 TLP 2824-Z Benutzerhandbuch 980533-031 A

Erste Schritte

In diesem Abschnitt wird beschrieben, wie Sie den Drucker bei der Inbetriebnahme einrichten, und es werden die häufigsten Prozeduren zum Einlegen von Medien im Abrissmodus und zum Einsetzen von Farbbändern erläutert.

Druckmodi

Sie können diesen Drucker in verschiedenen Modi betreiben:

In der Regel werden Rollenmedien für den Drucker verwendet, aber Sie können auch Zickzack-Druckmedien oder andere Endlosmedien verwenden.

Die Verfahren zum Verwenden der optionalen Modi und Funktionen werden im Abschnitt „Druckvorgänge und Druckoptionen“ erläutert.

• Der Abrissmodus wird als Standardeinstellung verwendet. In diesem Modus können Sie jedes Etikett (oder jeden Etikettstreifen) nach dem Druck abreißen.

• Im optionalen Abziehmodus wird das Trägermaterial beim Drucken vom Etikett abgezogen. Nach dem Entnehmen des Etiketts wird das nächste gedruckt.

• Im optionalen Schneidemodus wird das Medium durch eine am Gerät befestigte Einheit geschnitten.

980533-031 A TLP 2824-Z Benutzerhandbuch 17

Erste Schritte

Anschließen des Netzteils

Überprüfen Sie, ob das Netzteil für die bei Ihnen verwendete Netzspannung geeignet ist.

Vorsicht • Verwenden Sie das gemeinsam mit dem Drucker ausgelieferte Netzteil. Betreiben Sie Drucker und Netzteil niemals an Orten, wo Nässe auftreten kann. Dies kann zu schwersten Verletzungen führen.

1. Vergewissern Sie sich, dass der Netzschalter ausgeschaltet (nach vorn gekippt) ist.

2. Die Gleichstromversorgung wird über Kabel gewährleistet, das vom Netzteil ausgeht und

mit einem runden Klinkenstecker endet. Stecken Sie diesen Klinkenstecker in die dafür vorgesehene Buchse an der Rückseite des Druckers.

3. Verbinden Sie das separate Netzkabel mit dem Netzteil.

4. Stecken Sie den Netzstecker an der anderen Seite des Netzkabels in eine geeignete

Steckdose.

Netz-

schalter

Buchse für

Strom-

versorgung

Klinken-

stecker

Netzanzeige

Netzstecker variiert

je nach Land

Netzkabel

Netzteil

18 TLP 2824-Z Benutzerhandbuch 980533-031 A

Einlegen von Rollenmedien

Beim Einlegen von Rollenmedien müssen Sie die Rolle in die Medienhalterungen einsetzen und anschließend die Medienrandführungen justieren.

Sie müssen das richtige Medium für die gewünschte Art des Druckens verwenden. Wenn Sie ohne Farbband drucken, müssen Sie Medien für direkten Thermodruck verwenden. Wenn Sie mit Farbband drucken, müssen Sie Medien für Thermotransferdruck verwenden. Der Farbbandsensor des Druckers erkennt, ob sich die Vorratsspule bewegt.

Justieren der Rollenhalterungen

Prüfen Sie den Kern der Medienrolle, und passen Sie bei Bedarf die Halterungen an.

• Bei einem schmalen Kern heben Sie die Justiervorrichtung an.

• Bei einem breiten Kern drücken Sie die Justiervorrichtung nach unten.

Erste Schritte

Einlegen von Rollenmedien

980533-031 A TLP 2824-Z Benutzerhandbuch 19

Erste Schritte

Einlegen von Rollenmedien

Einsetzen der Rolle in das Medienfach

Unabhängig davon, ob die Rollenmedien mit den Innenseiten oder mit den Außenseiten nach außen aufgewickelt sind, werden beim Einlegen in den Drucker dieselben Schritte ausgeführt.

1. Öffnen Sie den Drucker. Denken Sie daran, dass Sie die Entriegelungshebel zur

Vorderseite des Druckers ziehen müssen.

2. Entfernen Sie die äußere Lage des Mediums. Beim Transport wurde die Rolle u. U.

verschmutzt, und bei der Lagerung kann sie Staub angenommen haben. Durch das Entfernen der äußeren Lage vermeiden Sie, dass Klebstoff oder ein verschmutztes Medium zwischen Druckkopf und Walze gelangt.

3. Ziehen Sie die Medienhalterungen auseinander, und halten Sie sie geöffnet.

4. Drehen Sie die Medienrolle so, dass die zu bedruckende Oberfläche nach oben zeigt,

wenn das Medium über die Walze läuft.

5. Führen Sie die Rolle nach unten zwischen die Halterungen, und drücken Sie die

Halterungen auf den Kern.

20 TLP 2824-Z Benutzerhandbuch 980533-031 A

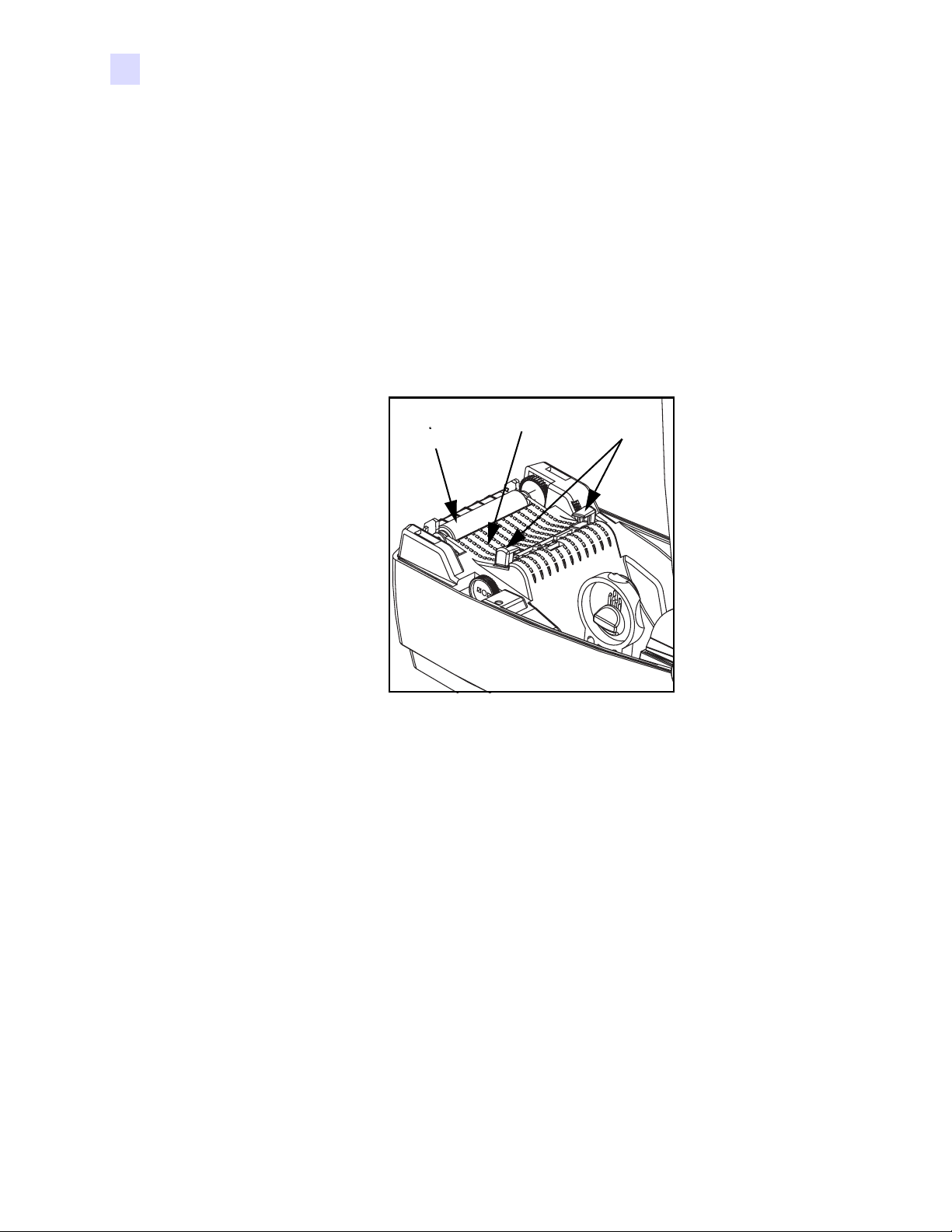

Justieren der Führungen

Die justierbaren Führungen leiten das Medium zur Walze und zum Druckkopf.

1. Öffnen Sie die Medienrandführungen, indem Sie den Justiervorrichtungsknopf für die

Führungen zur Rückseite drehen.

2. Führen Sie das Medium durch die Führungen hindurch.

3. Schließen Sie die Medienrandführungen, indem Sie den Justiervorrichtungsknopf für die

Führungen zur Vorderseite drehen. Die Führungen sollten die Kanten des Mediums berühren, aber nicht einengen.

4. Schließen Sie die obere Abdeckung, es sei denn, Sie müssen Farbband einlegen. Denken

Sie daran, dass Sie die Verriegelung für die Abdeckung freigeben müssen, bevor Sie die obere Abdeckung absenken und bis zum Einrasten der Arretierungen herunterdrücken.

Erste Schritte

Einlegen von Rollenmedien

980533-031 A TLP 2824-Z Benutzerhandbuch 21

Erste Schritte

Einsetzen des Farbbands

Wenn Sie ein Farbband einsetzen, müssen Sie Medien für Thermotransferdruck verwenden (d. h. solche, die Wachs und/oder Harz von einem Farbband annehmen). Beim Einlegen des Farbbands setzen Sie die Vorrats- und Aufwickelrollen ein und ziehen anschließend das Farbband im Wagen fest.

Einsetzen der Vorratsrolle mit dem Farbband

Bevor Sie die folgenden Schritte ausführen, müssen Sie das Farbband vorbereiten, indem Sie die Verpackung entfernen und den Klebestreifen abziehen.

1. Führen Sie das Farbband durch den Wagen.

2. Drücken Sie die Vorratsnabe gegen die rechte Seite.

3. Richten Sie die Nuten auf der linken Seite an den Speichen aus, und setzen Sie sie auf die

Speichen der linken Nabe.

Einsetzen des Aufwickelkerns

1. Drücken Sie die Aufwickelnabe gegen die rechte Seite.

2. Richten Sie die Nuten auf der linken Seite an den Speichen aus, und setzen Sie sie auf die

Speichen der linken Nabe.

Sie finden den ersten Aufwickelkern für das Farbband in der Verpackung. Anschließend verwenden Sie den leeren Vorratskern als Aufwickelkern für die nächste Farbbandrolle.

22 TLP 2824-Z Benutzerhandbuch 980533-031 A

Befestigen und Festziehen des Farbbands

Sie müssen das Farbband so ausrichten, dass es straff auf dem Aufwickelkern aufläuft.

1. Befestigen Sie das Farbband auf dem Aufwickelkern. Bei neuen Rollen verwenden Sie

hierzu den Klebestreifen, andernfalls Klebeband.

2. Drehen Sie die Aufwickelvorrichtung entgegen dem Uhrzeigersinn (aus der 12-Uhr-

Position nach hinten), um das Farbband straff zu ziehen.

3. Schließen Sie die obere Abdeckung. Denken Sie daran, dass Sie die Verriegelung für die

Abdeckung freigeben müssen, bevor Sie die obere Abdeckung absenken und bis zum Einrasten der Arretierungen herunterdrücken.

Erste Schritte

Einsetzen des Farbbands

980533-031 A TLP 2824-Z Benutzerhandbuch 23

Erste Schritte

Bedienelemente

Netzschalter

Kippen Sie den Netzschalter nach hinten, um den Drucker einzuschalten (EIN) oder nach vorn, um ihn auszuschalten (AUS).

Vorsicht • Der Netzschalter muss ausgeschaltet werden, bevor das Stromversorgungskabel angeschlossen und die Kommunikationsverbindungen hergestellt werden.

Taste FEED

• Wenn Sie die Taste FEED (Vorschub) einmal kurz drücken, wird ein leeres Etikett eingezogen.

• Wenn Sie die Taste FEED gedrückt halten, zieht der Drucker ununterbrochen Etiketten ein.

• Das Drücken der Taste FEED beendet den Zustand Pause des Druckers. Der Drucker wird in den Zustand Pause versetzt, wenn ein entsprechender Befehl vom Programm ergeht oder ein Fehler auftritt. Weitere Informationen finden Sie unter „Signale der Statusanzeige und ihre Bedeutung“ im Kapitel „Fehlerbehebung“.

• Verwenden Sie die Taste FEED für die Druckereinrichtung und den Druckerstatus (siehe „Modi für die Taste FEED“ im Kapitel „Fehlerbehebung“).

Statusanzeige

Dient als Betriebsanzeige des Druckers (siehe „Signale der Statusanzeige und ihre Bedeutung“ im Kapitel „Fehlerbehebung“).

Taste

FEED

Status-

Netz-

schalter

24 TLP 2824-Z Benutzerhandbuch 980533-031 A

Drucken eines Testetiketts

Bevor Sie den Drucker mit dem Computer verbinden, müssen Sie sicherstellen, dass der Drucker vollständig betriebsbereit ist.

Zu diesem Zweck können Sie ein Konfigurationsetikett drucken.

1. Vergewissern Sie sich, dass das Medium ordnungsgemäß eingelegt wurde und dass die

obere Abdeckung des Druckers geschlossen wurde. Schalten Sie anschließend den Drucker ein, falls dies noch nicht erfolgt ist.

2. Wenn die Statusanzeige konstant grün leuchtet, drücken Sie die Taste FEED, und halten

Sie sie gedrückt, bis die Anzeige einmal blinkt.

3. Lassen Sie die Taste FEED los. Ein Konfigurationsetikett wird gedruckt.

Wenn dieses Etikett nicht gedruckt wird, müssen Sie das Kapitel „Fehlerbehebung“ zurate ziehen.

Erste Schritte

Drucken eines Testetiketts

980533-031 A TLP 2824-Z Benutzerhandbuch 25

Erste Schritte

Verbinden von Drucker und Computer

Ihr Drucker verfügt über eine der folgenden Schnittstellenkombinationen:

• Parallele Schnittstelle

• USB-Schnittstelle (Universal Serial Bus) und serielle Schnittstelle (DB-9)

• Ethernet-Schnittstelle und serielle Schnittstelle (RJ-11)

Jede der einzelnen Schnittstellenoptionen – USB-Schnittstelle, parallele Schnittstelle, Ethernet-Schnittstelle und serielle Schnittstelle – wird einzeln erläutert.

Sie müssen das für die Anwendung erforderliche Schnittstellenkabel selbst zur Verfügung stellen.

Vorsicht • Lassen Sie den Netzschalter ausgeschaltet (Position AUS), wenn Sie das Schnittstellenkabel anschließen. Bevor Sie die Kommunikationsverbindungen mit den entsprechenden Kabeln herstellen oder trennen, müssen Sie unbedingt den runden Klinkenstecker für die Stromversorgung in die entsprechende Buchse auf der Rückseite des Druckers stecken.

Wichtig •

der Klasse B, sofern vollständig geschirmte Datenkabel mit einer Länge von 1,83 m verwendet werden. Bei Verwendung von längeren oder nicht geschirmten Kabeln können die ausgestrahlten Emissionen über den für Klasse B festgelegten Grenzwerten liegen.

Dieser Drucker entspricht den FCC-Vorschriften und -Regeln, Teil 15, für Geräte

Anforderungen für Schnittstellenkabel

Die Datenkabel müssen vollständig geschirmt und mit Metall- oder metallisierten Steckverbindergehäusen versehen sein. Geschirmte Kabel und Steckverbinder sind erforderlich, um Ausstrahlung und Empfang elektrischer Störungen zu vermeiden.

So minimieren Sie elektrische Störungen im Kabel:

Halten Sie das Kabel so kurz wie möglich (empfohlene Länge: 1,83 m).

Legen Sie die Datenkabel keinesfalls dicht neben Netzkabel.

Verlegen Sie Datenkabel nicht gemeinsam mit Stromleitungen (z. B. in demselben Kabelkanal oder Kabelbaum).

Anforderungen für USB-Schnittstellen

Durch den USB-Anschluss (Universal Serial Bus, Version 1.1) wird eine sehr schnelle und mit der vorhandenen PC-Hardware kompatible Schnittstelle bereitgestellt. Das Plug-and-PlayDesign von USB erleichtert die Installation. Ein einziger USB-Anschluss/-Hub kann für mehrere Drucker verwendet werden.

26 TLP 2824-Z Benutzerhandbuch 980533-031 A

Anforderungen für parallele Schnittstellen

Das erforderliche Kabel (Kompatibilität mit IEEE 1284 wird empfohlen) muss an einem Ende über einen 36-poligen Standardstecker für Parallelanschlüsse verfügen. Das andere Ende des Schnittstellenkabels für parallele Anschlüsse wird mit dem Druckeranschluss am HostComputer verbunden.

Detaillierte Informationen zur Anschlussbelegung finden Sie unter Parallele Schnittstelle

auf Seite 62.

Anforderungen für Ethernet-Schnittstellen

Durch den Ethernet-Anschluss wird eine leistungsfähige Netzwerkanbindung gewährleistet, die für eine Vielzahl von Internet- und Intranetdrucklösungen verwendet werden kann. Nachdem Sie das Druckmedium eingelegt und die obere Abdeckung geschlossen haben, können Sie neben dem Anschluss auf der Rückseite des Druckers auf die Taste TEST drücken, um ein Ethernet-Konfigurationsetikett zu drucken.

Anforderungen für serielle Schnittstellen

Erste Schritte

Verbinden von Drucker und Computer

Das Standardkabel muss an einem Ende über einen 9-poligen Stecker vom Typ D (DB-9P) verfügen, der in den zugehörigen seriellen Anschluss (DB-9S) auf der Rückseite des Druckers gesteckt wird.

Auf Ethernet-Karten ist eine optionale serielle Schnittstelle vorhanden, die für Werkstests verwendet wird.

Das andere Ende des Signalschnittstellenkabels wird mit dem seriellen Anschluss am HostComputer verbunden. Abhängig von den speziellen Schnittstellenanforderungen ist dies in der Regel ein Straight-Through-Kabel.

Detaillierte Informationen zur Anschlussbelegung finden Sie unter Serieller Steckverbinder (RS-232) auf Seite 64.

Kommunikation mit dem Drucker

Kommunikation über die USB-Schnittstelle

Bei Verwendung der USB-Schnittstelle (Universal Serial Bus) handelt es sich bei dem Drucker um ein Terminalgerät. Einzelheiten zu dieser Schnittstelle finden Sie in der USBSpezifikation.

Kommunikation über die parallele Schnittstelle

Bei Verwendung des parallelen Anschlusses müssen in der Regel nach dem Anschließen des Kabels keine Schritte zur Einrichtung ausgeführt werden. Falls dennoch Probleme auftreten, sollten Sie das gemeinsam mit Ihrem Computer ausgelieferte Benutzerhandbuch zurate ziehen.

980533-031 A TLP 2824-Z Benutzerhandbuch 27

Erste Schritte

Verbinden von Drucker und Computer

Interne Ethernet-Kommunikation über ZebraNet® PrintServer II™

Einzelheiten zu dieser Schnittstelle finden Sie im Handbuch ZebraNet® PrintServer II™ for Ethernet Networks Installation and Operation Guide (ZebraNet® PrintServer II™ für

Ethernet-Netzwerke – Installations- und Betriebshandbuch).

Kommunikation über die serielle Schnittstelle

Die serielle Kommunikation zwischen Drucker und Host-Computer kann mithilfe der Autobaud-Synchronisierung oder mit dem Befehl

Autobaud

Durch die Autobaud-Synchronisierung kann der Drucker seine Kommunikationsparameter mit denen des Host-Computers abgleichen. So nehmen Sie die Synchronisierung mit Autobaud vor:

1. Drücken Sie die Taste FEED, und halten Sie sie gedrückt, bis die grüne Status-LED

einmal, zweimal und dann dreimal blinkt.

2. Senden Sie während des Blinkens der Status-LED ein ZPL II-Format an den Drucker.

^SC eingestellt werden.

3. Wenn der Drucker mit dem Host-Computer synchronisiert ist, leuchtet die LED konstant

grün. (Während der Autobaud-Synchronisierung werden keine Etiketten gedruckt.)

Befehl „^SC“

Verwenden Sie den Befehl ^SC (Set Communications, Kommunikation festlegen), um die Kommunikationseinstellungen für den Drucker zu ändern.

4. Wenn der Host-Computer auf dieselben Kommunikationseinstellungen wie der Drucker

festgelegt ist, senden Sie den Befehl

^SC, um die gewünschten Einstellungen am Drucker

festzulegen.

5. Ändern Sie die Einstellungen des Host-Computers, sodass sie mit den neuen

Einstellungen des Druckers übereinstimmen.

Weitere Informationen zu diesem Befehl finden Sie im Handbuch ZPL II Programming Guide (ZPL II-Programmierhandbuch).

Zurücksetzen der Parameter auf die Standardeinstellungen für serielle Kommunikation

Zum Zurücksetzen der Kommunikationsparameter des Druckers auf die werkseitigen Standardeinstellungen (Baudrate 9600, Wortlänge 8 Bit, keine Parität, 1 Stoppbit und XON/ XOFF) gehen Sie wie folgt vor:

6. Drücken Sie die Taste FEED, und halten Sie sie gedrückt, bis die grüne Status-LED

einmal, zweimal und dann dreimal blinkt.

7. Wenn die LED schnell gelb und grün blinkt, drücken Sie die FEED-Taste.

28 TLP 2824-Z Benutzerhandbuch 980533-031 A

Anpassen der Druckbreite

Die Druckbreite muss kalibriert werden, wenn folgende Bedingungen erfüllt sind:

• Sie verwenden den Drucker zum ersten Mal.

• Die Breite des Mediums wurde geändert.

Die Druckbreite kann mithilfe der Blinksequenz „Fünfmaliges Blinken“ festgelegt werden, die im Abschnitt „Modi für die Taste FEED“ beschrieben ist (siehe Seite 59), oder Sie nutzen den Befehl Programming Guide (ZPL II-Programmierhandbuch).

^PW (Print Width, Druckbreite). Einzelheiten hierzu finden Sie im Handbuch ZPL II

Anpassen der Druckqualität

Die Druckqualität wird von der Temperatur des Druckkopfes, der Geschwindigkeit des Mediums und vom Typ des verwendeten Mediums beeinflusst. Die optimale Balance dieser Faktoren für Ihre Anwendung können Sie nur durch Versuche herausfinden.

Die Einstellung für die relative Schwärzung kann mithilfe der Blinksequenz „Sechsmaliges Blinken“ gesteuert werden, die im Abschnitt „Modi für die Taste FEED“ beschrieben ist (siehe Seite 59), oder Sie verwenden den ZPL II-Befehl Befolgen Sie dabei die Anweisungen im Handbuch ZPL II Programming Guide (ZPL IIProgrammierhandbuch).

Erste Schritte

Anpassen der Druckbreite

~SD (Set Darkness, Schwärzung festlegen).

Wenn Sie herausfinden, dass die Druckgeschwindigkeit angepasst werden muss, nutzen Sie den Befehl II-Programmierhandbuch) beschrieben ist.

^PR (Print Rate, Druckrate), der im Handbuch ZPL II Programming Guide (ZPL

980533-031 A TLP 2824-Z Benutzerhandbuch 29

Erste Schritte

Anpassen der Druckqualität

30 TLP 2824-Z Benutzerhandbuch 980533-031 A

Druckvorgänge und

Druckoptionen

In diesem Abschnitt wird erläutert, wie Sie optimale Druckleistungen erzielen können.

Viele der verfügbaren Funktionen müssen Sie programmieren.

Beispiel • Der Befehl ~JL steuert die Etikettenlänge.

Der Befehl

^XA^MTT^XZ ändert den Druckmodus zu Thermotransfer.

Der Befehl

Ausführliche Informationen zum Erstellen von Etiketten unter Verwendung von ZPL II finden Sie im Handbuch ZPL II Programming Guide (ZPL II-Programmierhandbuch) oder auf unserer Website unter www.zebra.com.

Zur Erzielung einer besseren Druckqualität kann es erforderlich sein, die Druckgeschwindigkeit und Druckintensität zu ändern. Sie können die Geschwindigkeit und Temperatur (Intensität) mit dem Druckertreiber der verwendeten Anwendung steuern.

^XA^MTD^XZ ändert den Druckmodus zu direktem Thermodruck; der Befehl

^XA^JUS^XZ speichert die neuen Einstellungen im Flash-Speicher.

980533-031 A TLP 2824-Z Benutzerhandbuch 31

Druckvorgänge und Druckoptionen

Thermodruck

Vorsicht • Der Druckkopf wird beim Drucken heiß. Berühren Sie nicht den Druckkopf, um

Verletzungen und eine Beschädigung des Druckkopfs zu vermeiden. Führen Sie die Wartung daher nur mit einem Reinigungsstift durch.

Vorsicht • Elektrostatische Energie, die sich am Körper oder anderen Oberflächen sammelt, kann sich entladen und den Druckkopf oder andere elektronische Bestandteile des Geräts beschädigen oder zerstören. Bei Arbeiten am Druckkopf oder den elektronischen Komponenten, die sich unter der oberen Abdeckung befinden, müssen Sie darauf achten, dass Sie gegen elektrostatische Entladungen geschützt sind.

Sie müssen das richtige Medium für die gewünschte Art des Druckens verwenden. Wenn Sie ohne Farbband drucken, müssen Sie Medien für direkten Thermodruck verwenden. Wenn Sie ein Farbband verwenden, müssen Sie Medien für den Thermotransferdruck verwenden. Der Farbbandsensor des Druckers erkennt, ob sich die Vorratsspule bewegt.

32 TLP 2824-Z Benutzerhandbuch 980533-031 A

Ersetzen von Zubehör

Falls die Etiketten oder das Farbband beim Drucken aufgebraucht werden, lassen Sie den Drucker beim Einlegen der neuen Druckmedien eingeschaltet. (Falls der Drucker ausgeschaltet wird, gehen die Daten verloren.) Drücken Sie nach dem Einlegen der neuen Etiketten bzw. der neuen Farbbandrolle die Taste FEED, um den Druckvorgang erneut zu starten.

Verwenden Sie immer hochwertige und zugelassene Etiketten, Aufkleber und Farbbänder. Wenn selbstklebende Etiketten verwendet werden, die nicht flach am Trägermaterial anliegen, können die abstehenden Kanten an den Etikettenführungen und Walzen im Drucker haften bleiben, sodass das Etikett vom Trägermaterial abgezogen wird und es einen Medienstau im Drucker hervorruft. Bei Verwendung eines nicht zugelassenen Farbbands kann der Druckkopf unwiderruflich beschädigt werden, da die Farbbandwicklung möglicherweise nicht für den Drucker geeignet ist, oder das Farbband chemische Stoffe enthalten kann, die den Druckkopf angreifen. Zugelassene Druckmedien erhalten Sie bei Ihrem Händler.

Einlegen eines neuen Transferfarbbands

Falls das Farbband bei der Ausführung eines Druckauftrags aufgebraucht wird, blinkt die Anzeige rot, und der Druckvorgang wird angehalten, sodass Sie eine neue Rolle einlegen können.

Druckvorgänge und Druckoptionen

Ersetzen von Zubehör

1. Lassen Sie den Drucker eingeschaltet, während Sie das Farbband wechseln.

2. Öffnen Sie die obere Abdeckung. Schneiden Sie das verwendete Farbband ab, sodass Sie

die Kerne entfernen können.

3. Legen Sie eine neue Farbbandrolle ein. Lesen Sie sich gegebenenfalls die Schritte zum

Einlegen von Farbbändern durch.

4. Schließen Sie die obere Abdeckung.

5. Drücken Sie die Taste FEED, um den Druckvorgang erneut zu starten.

Auswechseln eines teilweise verbrauchten Transferfarbbands

Zum Entfernen eines verbrauchten Transferfarbbands führen Sie folgende Schritte aus:

1. Schneiden Sie das Farbband von der Aufwickelrolle ab.

2. Entfernen Sie die Aufwickelrolle, und entsorgen Sie das verbrauchte Farbband.

3. Entfernen Sie die Vorratsrolle. Kleben Sie das Ende des unverbrauchten Farbbands fest,

sodass es sich nicht abwickelt. Wenn Sie eine teilweise benutzte Vorratsrolle wieder einlegen, kleben Sie das

abgeschnittene Ende an die leere Aufwickelrolle.

980533-031 A TLP 2824-Z Benutzerhandbuch 33

Druckvorgänge und Druckoptionen

Drucken im Abziehmodus

Die optionale Spendevorrichtung ermöglicht das Drucken im Abziehmodus. In diesem Modus wird das Etikettenträgermaterial gesondert transportiert, und die Etiketten werden einzeln nacheinander platziert.

Bevor Sie den Abziehmodus verwenden, müssen Sie die entsprechenden Programmierbefehle an den Drucker senden.

Weitere Informationen finden Sie im Handbuch ZPL II Programming Guide (ZPL IIProgrammierhandbuch).

1. Lösen Sie mehrere Etiketten vom Trägermaterial.

2. Öffnen Sie die obere Abdeckung.

3. Öffnen Sie die Klappe der Spendevorrichtung.

4. Aktivieren Sie mit einem spitzen Gegenstand den Sensor für die Etiketten (Label-Taken-

Sensor).

5. Führen Sie das Trägermaterial vor der Abziehleiste und hinter der Abziehwalze ein.

^XA ^MMP ^XZ ^XA ^JUS ^XZ

6. Schließen Sie die Klappe der Spendevorrichtung.

7. Schließen Sie die obere Abdeckung.

8. Drücken Sie die Taste FEED, um den Etikettentransport zu aktivieren.

9. Beim Drucken zieht der Drucker das Trägermaterial ab und gibt ein einzelnes Etikett aus.

Wenn Sie das Etikett entnehmen, druckt der Drucker das nächste Etikett.

34 TLP 2824-Z Benutzerhandbuch 980533-031 A

Druckvorgänge und Druckoptionen

Drucken im Abziehmodus

980533-031 A TLP 2824-Z Benutzerhandbuch 35

Druckvorgänge und Druckoptionen

Drucken auf Zickzack-Druckmedien

Wenn Sie auf Zickzack-Druckmedien drucken möchten, müssen Sie sowohl die Medienhalterungen als auch die Medienführungen korrekt positionieren.

1. Öffnen Sie die obere Abdeckung.

2. Öffnen Sie die Halterungen so weit wie möglich.

3. Ziehen Sie die Halterungssperre zur Vorderseite des Druckers.

4. Passen Sie die Führungen anhand eines Druckmediummusters an die Breite des Mediums

an. Die Führungen sollten die Kanten des Mediums berühren, aber nicht einengen.

5. Führen Sie das Druckmedium durch den Schlitz auf der Rückseite des Druckers.

6. Führen Sie das Druckmedium zwischen den Halterungen und den Führungen entlang.

7. Schließen Sie die obere Abdeckung.

36 TLP 2824-Z Benutzerhandbuch 980533-031 A

Verwenden der Schneideoption

Drucker, die über eine Schneidevorrichtung mit einem automatischen Messer verfügen, können eine oder mehrere Formen ausgeben, die automatisch von der Medienzufuhr abgeschnitten werden. Mit dieser Option können Sie Endlospapier von Rollen sowie das Trägermaterial zwischen Etiketten abschneiden. Die Schneidevorrichtung darf nicht feucht werden. Verwenden Sie niemals Lösungen oder Lösungsmittel zum Reinigen des Messers.

Druckvorgänge und Druckoptionen

Verwenden der Schneideoption

Verwenden Sie den Befehl

^MM, um die Schneidevorrichtung zu aktivieren, und den Befehl

^LL, um die Formlänge und den Lückenabstand einzustellen. Weitere Informationen finden

Sie im Handbuch ZPL II Programming Guide (ZPL II-Programmierhandbuch).

Beim Durchschneiden von Etiketten wird die Schneidevorrichtung unter Umständen durch Klebstoff blockiert.

1. Schalten Sie den Drucker aus (O), und ziehen Sie die Netz- und Schnittstellenkabel, bevor

Sie die Schneidevorrichtung reinigen.

2. Wenn Sie die Verunreinigungen entfernt haben, schließen Sie die Netz- und

Schnittstellenkabel wieder an. Schalten Sie den Drucker ein, und überprüfen Sie anhand eines Tests, ob der Normalbetrieb ordnungsgemäß durchgeführt werden kann.

980533-031 A TLP 2824-Z Benutzerhandbuch 37

Druckvorgänge und Druckoptionen

Verwenden der Schneideoption

38 TLP 2824-Z Benutzerhandbuch 980533-031 A

Reinigung

Wartung

Verwenden Sie zum Reinigen des Druckers nach Bedarf eines der folgenden Reinigungshilfsmittel:

Reinigungshilfsmittel

Reinigungsstifte (12)

Reinigungsstäbchen (25)

Der Reinigungsvorgang dauert nur wenige Minuten und umfasst die folgenden Schritte:

Druckerkomponente Methode Intervall

Druckkopf Warten Sie eine Minute, bis sich der

Druckkopf abgekühlt hat. Wischen Sie dann mit dem Reinigungsstift die dünne graue Linie auf dem Druckkopf der Länge nach ab.

HINWEIS: Hierfür ist es nicht erforderlich, den Drucker auszuschalten.

Bei Verwendung von Farbbändern: nach jeder Farbbandrolle; bei Verwendung von direktem Thermodruck: nach jeder Druckmedienrolle.

980533-031 A TLP 2824-Z Benutzerhandbuch 39

Wartung

Reinigung

Druckerkomponente Methode Intervall

Auflagewalze Siehe „Hinweise zur Auflagewalze“

Nach Bedarf. in diesem Kapitel. Drehen Sie die Auflagewalze von Hand. Reinigen Sie die Walze sorgfältig mit medizinischem Alkohol (95 %) und einem Reinigungsstäbchen, einer Reinigungskarte oder einem fusselfreien Tuch.

Abziehleiste Reinigen Sie die entsprechende

Abrissleiste

Medienführung

Komponente sorgfältig mit medizinischem Alkohol (95 %) und einem Wattestäbchen.

Außen Mit Wasser befeuchtetes Tuch.

Innen Bürste oder Luftstrom. Schneidvorrichtung Entfernen Sie mit einer Pinzette

etwaige Reste.

Vorsicht • Medienklebstoffe und -beschichtungen können im Laufe der Zeit entlang der Medienführung auf die Druckerkomponenten (einschließlich Auflagewalze und Druckkopf) gelangen. Auf diesen Rückständen können sich anschließend Staub und Schmutz ablagern. Falls der Druckkopf, die Medienführung und die Auflagewalze nicht richtig gereinigt werden, kann dies zu einem Etikettenverlust, Etikettenstaus und einer Beschädigung des Druckers führen.

Wichtig •

Bei Verwendung von zu viel Alkohol werden unter Umständen auch die elektronischen Komponenten angefeuchtet, sodass für den Trockenvorgang mehr Zeit erforderlich ist und es länger dauert, bis der Drucker wieder ordnungsgemäß funktioniert.

40 TLP 2824-Z Benutzerhandbuch 980533-031 A

Hinweise zum Druckkopf

Verwenden Sie für den Druckkopf immer einen neuen Reinigungsstift. (Auf einem bereits benutzten Reinigungsstift befinden sich Rückstände, die den Druckkopf beschädigen können.)

Vorsicht • Der Druckkopf wird beim Drucken heiß. Berühren Sie nicht den Druckkopf, um Verletzungen und eine Beschädigung des Druckkopfs zu vermeiden. Führen Sie die Wartung daher nur mit einem Reinigungsstift durch.

Wenn Sie neue Medien einlegen, können Sie auch den Druckkopf reinigen.

1. Reiben Sie den dunklen Bereich des Druckkopfs mit dem Reinigungsstift ab.

2. Warten Sie eine Minute, und schließen Sie dann die Druckerabdeckung.

Reinigen Sie nicht die Auflagewalze.

Wartung

Reinigung

980533-031 A TLP 2824-Z Benutzerhandbuch 41

Wartung

Reinigung

Hinweise zur Medienrandführung

Verwenden Sie ein Reinigungsstäbchen oder einen Reinigungsstift, um Schmutz, Staub oder Ablagerungen auf den Halterungen, den Führungen und den Oberflächen der Medienrandführung zu entfernen.

1. Hartnäckigen Schmutz können Sie entfernen, indem Sie ihn mit dem Alkohol am

Reinigungsstäbchen oder -stift aufweichen.

2. Wischen Sie die Noppen ab, um die Schmutzablagerungen zu entfernen.

3. Wischen Sie die Innenkanten der beiden Kantenführungen ab, und entfernen Sie dabei alle

Rückstände.

4. Warten Sie eine Minute, und schließen Sie dann die Druckerabdeckung.

Entsorgen Sie das Reinigungsstäbchen bzw. den Reinigungsstift nach Gebrauch.

Auflagewalze

Noppen

Kanten-

führungen

42 TLP 2824-Z Benutzerhandbuch 980533-031 A

Sensoren

An den Druckmediensensoren und den Sensoren für die Druckkopfposition kann sich Staub ansammeln.

1. Blasen Sie vorsichtig den Staub fort. Gegebenenfalls können Sie den Staub mit einem

2. Verwenden Sie den trockenen Tupfer mehrmals, um alle Rückstände zu entfernen, die bei

Wartung

Reinigung

trockenen Tupfer entfernen. Verwenden Sie ein mit Alkohol befeuchtetes Stäbchen, um Klebstoffe oder andere hartnäckige Verunreinigungen aufzuweichen, sodass sie entfernt werden können.

der ersten Reinigung nicht beseitigt werden konnten.

Druckmedien-

sensoren

Sensor für die

Druckkopfposition

980533-031 A TLP 2824-Z Benutzerhandbuch 43

Wartung

Reinigung

Hinweise zur Auflagewalze

Die Standardauflagewalze (Antriebswalze) muss in der Regel nicht gereinigt werden. Durch Papier- und Trägermaterialstaub wird der Druckbetrieb nicht beeinträchtigt. Verunreinigungen an der Auflagewalze können dazu führen, dass der Druckkopf beschädigt wird oder die Druckmedien beim Drucken verrutschen. Klebrige Rückstände, Schmutz, gewöhnlicher Staub, Öl und andere Verunreinigungen sollten sofort von der Auflagewalze entfernt werden.

Halten Sie eine neue Auflagewalze bereit, um diese als Ersatz einzusetzen, wenn es zu erheblichen Verschlechterungen bei den Druckerleistungen, der Druckqualität oder der Medienhandhabung kommt. Falls das Drucken nach der Reinigung immer noch durch klebrige Rückstände oder Staus beeinträchtigt wird, müssen Sie die Auflagewalze auswechseln.

Die Walze kann mit einem fusselfreien Tupfer oder einem sauberen fusselfreien Tuch gereinigt werden, das ganz leicht mit medizinischem Alkohol (mindestens 95 %) angefeuchtet ist.

1. Öffnen Sie die Medienklappe, und nehmen Sie das Druckmedium heraus.

2. Nehmen Sie die Walze aus dem Drucker heraus (siehe die Vorgehensweise zum

Auswechseln der Walze in diesem Abschnitt).

3. Reinigen Sie die Oberfläche der Walze mit einem Tupfer, der mit Alkohol benetzt ist.

Drehen Sie beim Reinigen die Walze. Wiederholen Sie diesen Vorgang zwei- oder dreimal mit einem neuen Tupfer, um alle Verunreinigungen restlos zu entfernen. Bei der ersten Reinigung werden beispielsweise klebrige Rückstände und Öle unter Umständen nur teilweise gelöst, jedoch nicht vollständig entfernt.

4. Bauen Sie die Walze wieder in den Drucker ein (siehe die Vorgehensweise zum

Auswechseln der Walze in diesem Abschnitt).

5. Entsorgen Sie das Reinigungsstäbchen bzw. den Reinigungsstift nach Gebrauch.

Lassen Sie den Drucker eine Minute trocknen, bevor Sie Etiketten einlegen.

44 TLP 2824-Z Benutzerhandbuch 980533-031 A

Schmiermittel

Vorsicht • Für diesen Drucker dürfen keine Schmiermittel verwendet werden. Einige im

Handel erhältliche Schmiermittel können die Oberfläche sowie die mechanischen Teile im Innenbereich des Druckers beschädigen.

Wartung

Schmiermittel

980533-031 A TLP 2824-Z Benutzerhandbuch 45

Wartung

Auswechseln der Auflagewalze

Werkzeuge • Für diese Vorgehensweise benötigen Sie einen spitzen Gegenstand (z. B. eine

Pinzette, ein kleiner Schraubenzieher oder ein Teppichmesser).

Entfernen

Öffnen Sie den Drucker, und entfernen Sie alle Druckmedien.

1. Lösen Sie mit einem spitzen Gegenstand (z. B. einer Pinzette, einem kleinen

Schraubenzieher oder einem Teppichmesser) die Arretierhebel auf der rechten und linken Seite. Drehen Sie diese anschließend nach vorn.

2. Heben Sie die Auflagewalze aus dem unteren Druckerrahmen.

Einsetzen

Stellen Sie sicher, dass die Walzenwelle auf dem rechten Lager aufliegt.

1. Halten Sie die Walze so, dass sich das Zahnrad auf der linken Seite befindet. Legen Sie die

Walze in den unteren Druckerrahmen.

2. Drehen Sie die Arretierhebel zurück, und lassen Sie diese einrasten.

46 TLP 2824-Z Benutzerhandbuch 980533-031 A

Auswechseln des Druckkopfs

Falls der Druckkopf ausgewechselt werden muss, sollten Sie zuerst die folgenden Schritte zur Entnahme und zum Einbau durchlesen, bevor Sie den Druckkopfaustausch vornehmen.

Vorsicht • Bereiten Sie Ihren Arbeitsbereich vor, indem Sie ihn vor elektrostatischen Entladungen schützen. Der Arbeitsbereich muss vor elektrostatischen Entladungen geschützt sein. Er sollte mit einer leitfähigen, gepolsterten Unterlage für den Drucker ausgestattet sein, die ordnungsgemäß geerdet ist. Außerdem sollte ein leitfähiges Handgelenkbank für Sie verfügbar sein.

Vorsicht • Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel, bevor Sie den Druckkopf auswechseln.

Werkzeuge • Bei dieser Vorgehensweise benötigen Sie einen Kreuzschraubenzieher Nr. 2.

Wartung

Auswechseln des Druckkopfs

980533-031 A TLP 2824-Z Benutzerhandbuch 47

Wartung

Auswechseln des Druckkopfs

Thermotransfer-TLP-Modell

Bevor Sie die Schritte dieser Vorgehensweise ausführen, öffnen Sie den Drucker, indem Sie die Arretierungen nach vorn ziehen, und heben Sie anschließend die obere Abdeckung hoch. Entnehmen Sie gegebenenfalls das Farbband aus dem Wagen.

Entfernen

1. Ziehen Sie die Druckkopffeder nach links; und lösen Sie diese anschließend vom Wagen.

2. Lösen Sie mit der Feder die Druckkopfklemme von der rechten Seite des Wagens.

3. Ziehen Sie den Druckkopf und den Halter nach vorn.

4. Verwenden Sie einen Kreuzschraubenzieher Nr. 2, um die Schraube zu entfernen, mit der

das Erdungskabel befestigt ist.

5. Ziehen Sie beide Druckkopf-Leitungsbündel aus den entsprechenden Anschlüssen.

A B

48 TLP 2824-Z Benutzerhandbuch 980533-031 A

Wartung

Auswechseln des Druckkopfs

Auswechseln des TLP-Druckkopfs (Fortsetzung)

Einbauen

Der neue Druckkopf ist mit einer Klemme und einer Erdungsschraube versehen.

1. Lösen Sie die Leitungsabdeckung.

2. Lösen Sie die Bandaufwickelnabe.

3. Richten Sie den Druckkopf und den Halter so aus, dass die schwarzen und weißen

Leitungsbündel an die linken und rechten Anschlüsse angeschlossen werden können.

4. Befestigen Sie das Erdungskabel, und sichern Sie es mit der Schraube. Ziehen Sie diese

mit einem Kreuzschraubenzieher Nr. 2 fest.

5. Setzen Sie die Stifte für den Druckkopfhalter an der linken Seite des Wagens ein.

6. Richten Sie die rechte Seite des Halters aus, und setzen Sie die Druckkopfklemme durch

die rechte Seite des Farbbandwagens in den Halter ein.

7. Stecken Sie zuerst das linke Ende der Druckkopffeder in die linke Seite des

Farbbandwagens und anschließend das rechte Ende in die andere Seite. Der V-Winkel passt in die Vertiefung oben auf dem Druckkopfhalter.

8. Befestigen Sie die Bandaufwickelnabe.

9. Befestigen Sie die Leitungsabdeckung.

10. Reinigen Sie den Druckkopf mit dem Reinigungsstift.

Legen Sie die Druckmedien und das Farbband wieder ein. Schließen Sie das Netzkabel an. Drucken Sie einen Statusbericht, um den ordnungsgemäßen Betrieb des Druckers sicherzustellen.

980533-031 A TLP 2824-Z Benutzerhandbuch 49

Wartung

Auswechseln des Druckkopfs

50 TLP 2824-Z Benutzerhandbuch 980533-031 A

Fehlerbehebung

Signale der Statusanzeige und ihre Bedeutung

LED-Status und Farbe Druckerstatus

Aus Aus 1

Konstant grün Ein 2

Gelbes Blinken Angehalten 3

Grünes Blinken Normaler Betrieb 4

Rotes Blinken Angehalten 5

Doppeltes grünes Blinken Pause 6

Konstant gelb Verschiedenes 7

Abwechselndes grünes und gelbes Blinken Service erforderlich 8

Auflösungen

1. Der Drucker ist ohne Strom.

• Haben Sie den Drucker eingeschaltet?

• Überprüfen Sie die Stromverbindungen von der Steckdose zum Netzteil und vom Netzteil zum Drucker.

Auflösung unter

Nummer:

2. Der Drucker ist eingeschaltet und befindet sich im Leerlauf.

Es ist keine Aktion nötig.

980533-031 A TLP 2824-Z Benutzerhandbuch 51

Fehlerbehebung

Auflösungen

3. Der Selbsttest beim Einschalten des Druckers (POST, Power On Self Test) ist fehlgeschlagen.

• Wenn dieser Fehler sofort nach dem Einschalten des Druckers auftritt, wenden Sie sich an einen autorisierten Händler mit der Bitte um Unterstützung.

Es ist nicht genügend Speicher vorhanden.

• Wenn dieser Fehler nach dem Drucken auftritt, schalten Sie den Drucker aus und wieder ein. Setzen Sie anschließend das Drucken fort.

4. Der Drucker nimmt Daten entgegen.

• Nachdem alle Daten empfangen wurden, leuchtet die Status-LED wieder grün, und der Drucker nimmt seinen Betrieb automatisch wieder auf.

5. Das Medium oder das Farbband ist alle.

• Legen Sie eine neue Medienrolle ein, und befolgen Sie dabei die Anweisungen unter „Einlegen von Rollenmedien“ im Kapitel „Erste Schritte“. Drücken Sie dann die Taste FEED, um das Drucken fortzusetzen.

• Legen Sie eine neue Farbbandrolle ein, und befolgen Sie dabei die Anweisungen unter „Einsetzen des Farbbands“ im Kapitel „Erste Schritte“. Drücken Sie dann die Taste FEED, um das Drucken fortzusetzen.

Der Druckkopf ist geöffnet.

• Schließen Sie die obere Abdeckung. Drücken Sie dann die Taste FEED, um das Drucken fortzusetzen.

6. Der Drucker befindet sich im Pausenzustand.

• Drücken Sie die Taste FEED, um das Drucken fortzusetzen.

52 TLP 2824-Z Benutzerhandbuch 980533-031 A

Fehlerbehebung

7. Die Temperatur des Druckkopfs ist nicht ausreichend.

• Drucken Sie weiter, bis der Druckkopf die richtige Betriebstemperatur erreicht.

Die Temperatur des Druckkopfs ist zu hoch.

• Das Drucken wird unterbrochen, bis der Druckkopf sich auf eine akzeptable Drucktemperatur abgekühlt hat. Wenn diese Abkühlung eingetreten ist, nimmt der Drucker seinen Betrieb automatisch wieder auf.

8. Der FLASH-Speicher ist nicht programmiert.

• Geben Sie den Drucker an einen autorisierten Händler zurück.

Auflösungen

980533-031 A TLP 2824-Z Benutzerhandbuch 53

Fehlerbehebung

Probleme mit der Druckqualität

Das Etikett wird nicht bedruckt.

• Sie müssen das richtige Medium für die gewünschte Druckmethode verwenden. Wenn Sie ohne Farbband drucken, müssen Sie Medien für direkten Thermodruck verwenden. Wenn Sie ein Farbband verwenden, müssen Sie Medien für den Thermotransferdruck verwenden. Der Farbbandsensor des Druckers erkennt, ob sich die Vorratsspule bewegt.

• Ist das Medium ordnungsgemäß eingelegt? Befolgen Sie die Anweisungen unter „Einlegen von Rollenmedien“ im Kapitel „Erste Schritte“.

Das Druckbild entspricht nicht den Erwartungen.

• Der Druckkopf ist schmutzig. Reinigen Sie den Druckkopf.

• Die Temperatur des Druckkopfs ist nicht ausreichend.

• Passen Sie die Druckschwärzung und/oder die Druckgeschwindigkeit an. Die genaue Vorgehensweise entnehmen Sie den Erläuterungen zur Blinksequenz „Sechsmaliges Blinken“ im Abschnitt „Modi für die Taste FEED“ weiter unten in diesem Kapitel, oder nutzen Sie die Befehle II-Programmierhandbuch).

• Das verwendete Medium ist nicht mit dem Drucker kompatibel. Stellen Sie sicher, dass Sie die für Ihre Anwendung empfohlenen Medien verwenden, und verwenden Sie ausschließlich von Zebra genehmigte Etiketten und Aufkleber.

^PR und ~SD aus dem Handbuch ZPL II Programming Guide (ZPL

Auf mehreren Etiketten gibt es lange unbedruckte Streifen (weiße vertikale Linien).

• Der Druckkopf ist schmutzig. Reinigen Sie den Druckkopf.

• Elemente des Druckkopfs sind beschädigt. Ersetzen Sie den Druckkopf (siehe „Auswechseln des Druckkopfs“ im Kapitel „Wartung“).

Die Farbbandsensoreinstellungen wurden nicht gedruckt.

• Der Drucker ist auf direkten Thermodruck eingestellt. Verwenden Sie den Befehl

^XA^MTT^XZ, um den Drucker auf Thermotransferdruck zurückzusetzen, und

kalibrieren Sie ihn erneut.

54 TLP 2824-Z Benutzerhandbuch 980533-031 A

Fehlerbehebung

Probleme mit der Druckqualität

Das Drucken beginnt nicht am Anfang des Etiketts, oder eines von drei Etiketten ist ein Fehldruck.

• Das Medium wurde unter Umständen nicht durch die Medienrandführungen geführt. Weitere Informationen finden Sie unter „Einlegen von Rollenmedien“ im Kapitel „Erste Schritte“.

• Der Drucker muss kalibriert werden. Weitere Informationen finden Sie im Abschnitt zur automatischen Kalibrierung im Kapitel „Erste Schritte“.

• Unter Umständen wurde nicht der richtige Mediensensor aktiviert. Bei der manuellen Kalibrierung wird die Medienabtastungsmethode für die verwendeten Etiketten ausgewählt (weitere Informationen finden Sie unter dem Befehl

Programming Guide

• Stellen Sie sicher, dass der Befehl richtig festgelegt wurde (weitere Informationen finden Sie im Handbuch

Programming Guide

[ZPL II-Programmierhandbuch]).

^LT (Label Top, Etikettenanfang) für Ihre Anwendung

[ZPL II-Programmierhandbuch]).

^MN im Handbuch ZPL II

ZPL II

Ein Etikettenformat wurde an den Drucker gesendet, aber nicht erkannt.

• Befindet sich der Drucker im Pausenmodus? Wenn dies der Fall ist, drücken Sie die Taste FEED.

• Wenn die Status-LED leuchtet oder blinkt, müssen Sie den Abschnitt „Signale der Statusanzeige und ihre Bedeutung“ in diesem Kapitel zurate ziehen.

• Vergewissern Sie sich, dass das Datenkabel ordnungsgemäß angeschlossen ist.

• Ein Kommunikationsproblem ist aufgetreten. Vergewissern Sie sich zuerst, dass der richtige Kommunikationsanschluss am Computer ausgewählt wurde. Weitere Informationen finden Sie unter „Kommunikation mit dem Drucker“ im Kapitel „Erste Schritte“.

980533-031 A TLP 2824-Z Benutzerhandbuch 55

Fehlerbehebung

Manuelle Kalibrierung

Die manuelle Kalibrierung wird empfohlen, wenn Sie zuvor bedruckte Medien verwenden oder die automatische Kalibrierung des Druckers nicht ordnungsgemäß ausgeführt werden kann.

1. Vergewissern Sie sich, dass ein Medium eingelegt wurde.

2. Schalten Sie den Drucker ein.

3. Drücken Sie die Taste FEED, und halten Sie sie gedrückt, bis die grüne Status-LED

einmal und dann zweimal blinkt. Lassen Sie die Taste FEED los.

4. Der Drucker stellt den Mediensensor auf das verwendete Etiketten-Trägermaterial ein.

Nachdem diese Anpassung vorgenommen wurde, erfolgt automatisch ein Vorschub für die Rolle, bis ein Etikett unter dem Druckkopf positioniert ist.

5. Ein Profil der Mediensensoreinstellungen wird gedruckt (ähnlich dem unten abgebildeten

Beispiel). Wenn dieser Vorgang abgeschlossen ist, werden die neuen Einstellungen im Speicher des Druckers abgelegt, und der Drucker ist für den normalen Betrieb bereit.

6. Drücken Sie die Taste FEED. Ein vollkommen leeres Etikett wird eingezogen. Wenn dies

nicht der Fall ist, setzen Sie den Drucker auf die Standardeinstellungen zurück (weitere Informationen finden Sie unter der Blinksequenz „Viermaliges Blinken“ im Abschnitt „Modi für die Taste FEED“ weiter unten in diesem Kapitel), und kalibrieren Sie den Drucker erneut.

Hinweis • Durch das Ausführen einer manuellen Kalibrierung wird die Funktion zur

automatischen Kalibrierung deaktiviert. Um zur automatischen Kalibrierung zurückzukehren, müssen Sie den Drucker auf die Standardeinstellungen zurücksetzen (weitere Informationen finden Sie unter der Blinksequenz „Viermaliges Blinken“ im Abschnitt „Modi für die Taste FEED“ weiter unten in diesem Kapitel).

56 TLP 2824-Z Benutzerhandbuch 980533-031 A

Tests zur Fehlerbehebung

Drucken von Konfigurationsetiketten

Zum Drucken einer Liste mit der aktuellen Konfiguration des Druckers nutzen Sie die Blinksequenz „Einmaliges Blinken“, die unter „Modi für die Taste FEED“ weiter unten in diesem Kapitel beschrieben ist.

Fehlerbehebung

Tests zur Fehlerbehebung

Neukalibrierung

Kalibrieren Sie den Drucker neu, wenn ungewöhnliche Symptome auftreten, z. B. ein Überspringen von Etiketten. Siehe „Drucken eines Testetiketts“ im Kapitel „Erste Schritte“.

980533-031 A TLP 2824-Z Benutzerhandbuch 57

Fehlerbehebung

Zurücksetzen auf die werkseitigen Standardwerte

Mitunter können bestimmte Probleme behoben werden, indem der Drucker auf die werkseitigen Standardeinstellungen zurückgesetzt wird. Befolgen Sie die Anweisungen zur Blinksequenz „Viermaliges Blinken“ im Abschnitt „Modi für die Taste FEED“ weiter unten in diesem Kapitel.

Kommunikationsdiagnose

Wenn beim Übertragen von Daten zwischen dem Computer und dem Drucker Probleme auftreten, sollten Sie den Drucker in den Kommunikationsdiagnosemodus versetzen. Der Drucker druckt dann die ASCII-Zeichen und deren jeweilige Hexadezimalwerte für alle vom Host-Computer empfangenen Daten (ein Muster ist unten abgebildet). Die genaue Vorgehensweise entnehmen Sie den Anweisungen zum Ausschaltmodus unter „Modi für die Taste FEED“ weiter unten in diesem Kapitel.

58 TLP 2824-Z Benutzerhandbuch 980533-031 A

Modi für die Taste FEED

Ausschaltmodus (Kommunikationsdiagnosemodus)

Drücken Sie bei ausgeschaltetem Drucker die Taste FEED, und halten Sie sie gedrückt, während Sie den Drucker einschalten. Der Drucker druckt eine Auflistung seiner aktuellen Konfiguration. Nach dem Drucken des Etiketts wechselt der Drucker automatisch in den Diagnosemodus. In diesem Modus druckt der Drucker eine Literaldarstellung aller nachfolgend empfangenen Daten. Um den Diagnosemodus zu beenden und das Drucken wieder aufzunehmen, müssen Sie den Drucker ausschalten und erneut einschalten.

Drücken Sie bei eingeschaltetem Drucker und geschlossener oberer Abdeckung die Taste FEED, und halten Sie diese Taste einige Sekunden lang gedrückt. Die grüne Status-LED blinkt einige Male in einer bestimmten Sequenz. In der Erklärung auf der rechten Seite („Aktion“) wird erläutert, was beim Loslassen der Taste nach einer bestimmten Blinksequenz geschieht.

Blinksequenz Aktion

* **

* ** ***

* ** *** ****

* ** *** **** *****

* ** *** **** ***** ******

Ein Konfigurationsetikett wird gedruckt.

Der Mediensensor wird kalibriert, und das Mediensensorprofil wird gedruckt (siehe „Manuelle Kalibrierung“ weiter oben in diesem Kapitel).

Zum Zurücksetzen der Kommunikationsparameter: Wenn die LED schnell gelb und grün blinkt, drücken Sie die Taste FEED, und lassen Sie sie wieder los.

Für die Autobaud-Synchronisierung: Wenn die LED schnell gelb und grün blinkt, senden Sie ein ZPL II-Format an den Drucker. Sobald der Drucker mit dem Host-Computer synchronisiert ist, leuchtet die LED konstant grün. HINWEIS: Während der AutobaudSynchronisierung werden keine Etiketten gedruckt.

Der Drucker wird auf die werkseitigen Standardeinstellungen zurückgesetzt, eine automatische Kalibrierung wird ausgeführt, und die Einstellungen werden im Speicher abgelegt.

Die Druckbreite wird kalibriert. Während die Status-LED abwechselnd grün und gelb blinkt, wird eine Reihe von übereinander gestapelten Rechtecken auf dem Etikett gedruckt. Wenn das Rechteck bis an die äußeren Kanten des Etiketts gedruckt wird, drücken Sie die Taste FEED, und lassen Sie sie wieder los. Die Etikettbreite und die aktuellen Kommunikationsparameter werden im Speicher abgelegt.

Die Druckschwärzung wird kalibriert. Es wird eine Reihe aus neun Mustern gedruckt, die mit dem hellsten Bild beginnt und mit dem dunkelsten Bild endet. Wenn die gewünschte Druckschwärzung erreicht ist, drücken Sie die Taste FEED, und lassen Sie sie wieder los. Die entsprechende Druckschwärzung wird im Speicher abgelegt.

Fehlerbehebung

Modi für die Taste FEED

Einschaltmodi

Wenn die Taste FEED nach der Blinksequenz „Siebenmaliges Blinken“ weiterhin gedrückt bleibt, ignoriert der Drucker das Loslassen der Taste.

980533-031 A TLP 2824-Z Benutzerhandbuch 59

Fehlerbehebung

Batterie

Für den Betrieb der optionalen Echtzeituhr wird auf der Hauptplatine eine 3-Volt-LithiumBatterie benötigt. Sie können eine schwache oder entladene Batterie daran erkennen, dass der Drucker ständig einen verzögerten Zeitstempel ausgibt. Die Batterie darf nur von qualifizierten Technikern ersetzt werden, die bestimmte Vorsichtsmaßnamen gegen statische Aufladung und elektrischen Schlag treffen müssen.

Vorsicht • Wenn die Batterie durch einen falschen Typ ersetzt wird, kann sie explodieren.

Wichtig •

Batterien müssen entsprechend den landesüblichen Vorschriften recycelt werden.

60 TLP 2824-Z Benutzerhandbuch 980533-031 A

Schnittstellen

USB-Steckverbinder (Universal Serial Bus)

Die folgende Abbildung zeigt die Anschlussbelegung am Kabel, wie sie zum Verwenden der USB-Schnittstelle des Druckers erforderlich ist.

Pin-Nr. Beschreibung

1 Vbus

2 D- 3 D+

4 Erdung/Masse

Ummantelung Schirmung

Informationen über vom Drucker unterstützte Betriebssysteme und Treiber finden Sie auf der Software- und Dokumentations-CD, oder besuchen Sie die Drucker-Website von Zebra unter:

www.zebra.com

Informationen über USB-Schnittstellen finden Sie auf der USB-Website unter:

www.usb.org

980533-031 A TLP 2824-Z Benutzerhandbuch 61

Schnittstellen

Parallele Schnittstelle

Die durch den Schnittstellenanschluss geleitete Stromstärke darf insgesamt 0,75 A nicht überschreiten.

Pin-Nr. Beschreibung

1 NStrobe/Host Clk

2-9 Datenbits 1-8

10 nACK/PtrClk 11 Busy/Per Busy

12 PError/ACK Dat Req.

13 Select/Xflag 14 NAuto Fd/Host Busy

15 Nicht verwendet

16-17 Erdung/Masse 18 +5 V bei 0,75 A abgesichert

19-30 Erdung/Masse

31 nInit 32 NFault/nData Avail.

33-34 Nicht verwendet

35 +5 V über 1,8-KOhm-Widerstand 36 NSelectin/1284 aktiv

62 TLP 2824-Z Benutzerhandbuch 980533-031 A

ZebraNet® PrintServer II für Ethernet-Netzwerke

Für diese Schnittstelle wird ein Kabel vom Typ RJ-45 Straight-Through verwendet. In der folgenden Tabelle wird die Anschlussbelegung der einzelnen Pins aufgelistet.

Signal Pin Pin Signal

Tx+ 11Tx+ Tx- 22Tx-

Rx+ 33Rx+

--- 44---

--- 55---

Rx- 66Rx-

--- 77---

--- 88---

Schnittstellen

Diese Abbildung stellt eine Übersicht über den modularen Steckverbinder RJ-45 am Drucker dar.

Einzelheiten zu dieser Schnittstelle finden Sie im Handbuch ZebraNet® PrintServer IITM for Ethernet Networks Installation and Operation Guide (ZebraNet® PrintServer II™ für Ethernet-Netzwerke – Installations- und Betriebshandbuch).

Die RJ-11-Buchse an Ethernet-Karten wird ausschließlich für Werkstests verwendet.

980533-031 A TLP 2824-Z Benutzerhandbuch 63

Schnittstellen

Serieller Steckverbinder (RS-232)

Pin-Nr. Beschreibung

1 Nicht verwendet

2 RXD (Receive Data, Empfangsdaten) Eingabe für den Drucker

3 TXD (Transmit Data, Sendedaten) Ausgabe des Druckers 4 DTR (Data Terminal Ready, Datenterminal bereit) Ausgabe des Druckers

– steuert, wann der Host Daten senden kann

5 Gehäuse-Erdung/Masse

6 DSR (Data Set Ready, Dataset bereit) Eingabe für den Drucker

7 RTS (Request to Send, Sendeanforderung) Ausgabe des Druckers – immer

im Zustand AKTIV, wenn der Drucker eingeschaltet ist

8 CTS (Clear to Send) Eingabe für den Drucker 9 +5 V bei 0,75 A abgesichert

Die durch den seriellen und/oder parallelen Schnittstellenanschluss geleitete Stromstärke darf insgesamt 0,75 A nicht überschreiten.

Wenn ein Handshake mit XON/XOFF ausgewählt wurde, wird der Datenfluss durch die ASCII-Steuerungscodes DC1 (XON) und DC3 (XOFF) gesteuert. Das DTR-Steuerungssignal hat dann keine Auswirkungen.

Verbinden mit DTE-Geräten: Der Drucker wird als DTE-Gerät (Data Terminal Equipment, Datenterminalausrüstung) konfiguriert. Um den Drucker mit anderen DTE-Geräten (z. B. dem seriellen Anschluss eines PCs) zu verbinden, verwenden Sie ein Nullmodemkabel vom Typ RS-232 (Crossover-Kabel).

Verbinden mit DCE-Geräten: Wenn der Drucker über seine RS-232-Schnittstelle mit DCEGeräten (Data Communication Equipment, Datenkommunikationsausrüstung) verbunden wird, muss ein STANDARD-Schnittstellenkabel vom Typ RS-232 (Straight-Through-Kabel) verwendet werden.

64 TLP 2824-Z Benutzerhandbuch 980533-031 A

Schnittstellen

Serieller Steckverbinder (RS-232)

Verbinden des Druckers mit einem DTE-Gerät (Data Terminal Equipment)

DB-25S Steckverbinder für DTE-Gerät (PC)

DB-9P

Steckverbinder

für Drucker

DB-9S Steckverbinder für DTE-Gerät (PC)

DB-9P

Steckverbinder

für Drucker

Verbinden des Druckers mit einem DCE-Gerät (Data Communication Equipment)

DB-25S Steckverbinder für DCE-Gerät (PC)

DB-9P

Steckverbinder

für Drucker

DB-9S Steckverbinder für DCE-Gerät (PC)

DB-9P

Steckverbinder

für Drucker

980533-031 A TLP 2824-Z Benutzerhandbuch 65

Schnittstellen

Serieller Steckverbinder (RS-232)

66 TLP 2824-Z Benutzerhandbuch 980533-031 A

Zebra Technologies Corporation

333 Corporate Woods Parkway Vernon Hills, Illinois 60061.3109 USA Telefon: +1 847.634.6700 Fax: +1 847.913.8766

Zebra Technologies Europe Limited

Zebra House The Valley Centre, Gordon Road High Wycombe Buckinghamshire HP13 6EQ, Großbritannien Telefon: +44 (0) 1494 472872 Fax: +44 (0) 1494 450103

Zebra TLP 2824-Z User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Urheberrechtshinweis

Kontaktadressen

Vorwort

Umweltschutz

Support

Typografische Konventionen

Verwandte Dokumente

Inhalt

Einführung

Lieferumfang

Überprüfen des Druckers

Erste Schritte

Druckmodi

Anschließen des Netzteils

Einlegen von Rollenmedien

Justieren der Rollenhalterungen

Einsetzen der Rolle in das Medienfach

Justieren der Führungen

Einsetzen des Farbbands

Einsetzen der Vorratsrolle mit dem Farbband

Einsetzen des Aufwickelkerns

Befestigen und Festziehen des Farbbands

Bedienelemente

Drucken eines Testetiketts

Verbinden von Drucker und Computer

Anforderungen für Schnittstellenkabel

Anforderungen für USB-Schnittstellen

Anforderungen für parallele Schnittstellen

Anforderungen für Ethernet-Schnittstellen

Anforderungen für serielle Schnittstellen

Kommunikation mit dem Drucker

Kommunikation über die USB-Schnittstelle

Kommunikation über die parallele Schnittstelle

Interne Ethernet-Kommunikation über ZebraNet® PrintServer II™

Kommunikation über die serielle Schnittstelle

Anpassen der Druckbreite

Anpassen der Druckqualität

Thermodruck

Ersetzen von Zubehör

Einlegen eines neuen Transferfarbbands

Auswechseln eines teilweise verbrauchten Transferfarbbands

Drucken im Abziehmodus

Drucken auf Zickzack-Druckmedien

Verwenden der Schneideoption

Reinigung

Wartung

Hinweise zum Druckkopf

Hinweise zur Medienrandführung

Sensoren

Hinweise zur Auflagewalze

Schmiermittel

Auswechseln der Auflagewalze

Auswechseln des Druckkopfs

Thermotransfer-TLP-Modell

Fehlerbehebung

Auflösungen

Probleme mit der Druckqualität

Manuelle Kalibrierung

Tests zur Fehlerbehebung

Drucken von Konfigurationsetiketten

Neukalibrierung

Zurücksetzen auf die werkseitigen Standardwerte

Kommunikationsdiagnose

Modi für die Taste FEED

Batterie

Schnittstellen

USB-Steckverbinder (Universal Serial Bus)

Parallele Schnittstelle

ZebraNet® PrintServer II für Ethernet-Netzwerke

Serieller Steckverbinder (RS-232)
