TC8300
触摸式数据终端
附件快速参考指南
MN-003672-01ZHCN 版本 A
版权
TC8300 附件快速参考指南
ZEBRA 和标志性的 Zebra 斑马头像是 Zebra Technologies Corporation 在全球许多司法管辖区内注册的商标。
所有其他商标均为其各自所有者的财产。©2019 Zebra Technologies Corporation 和 / 或其子公司。保留所有权利。
版权和商标：有关完整的版权和商标信息，请访问 www.zebra.com/copyright
保修：有关完整的保修信息，请访问 www.zebra.com/warranty
最终用户许可协议：有关完整的 EULA 信息，请访问 www.zebra.com/eula
使用条款
• 专有声明
本手册包含 Zebra Technologies Corporation 及其子公司 （“Zebra Technologies”）的专有信息。本手册仅供参
考，并且仅供操作和维护本手册中介绍的设备的相关方使用。未经 Zebra Technologies 的明确书面许可，不得
出于任何其他目的使用、复制此类专有信息或将其披露给任何其他方。
• 产品改进
持续改进产品是 Zebra Technologies 的一项政策。所有规格和设计如有更改，恕不另行通知。
• 免责声明
Zebra Technologies 采取措施来确保其发布的工程规格和手册正确；但是，错误在所难免。Zebra Technologies
保留更正任何此类错误的权利并且免除由此产生的任何责任。
• 责任限制
在任何情况下，Zebra Technologies 或涉及创建、生产或交付随附产品 （包括硬件和软件）的任何其他人均不
对因使用此类产品、使用此类产品的结果或无法使用此类产品而产生的任何损害 （包括但不限于结果性损害，
包括业务利润损失、业务中断或业务信息丢失）承担任何责任，即使 Zebra Technologies 已被告知存在上述损
害的可能性。某些司法管辖区不允许排除或限制偶然或结果性损害，因此上述限制或排除可能并不适用于您。
。
。
。
11
SHARECRADLE-02
备用电池充电
LED 指示灯
备用电池插槽
电源 LED
指示灯
TC8300 充电槽
双槽仅充电通讯座
双槽仅充电通讯座：
• 提供 5 VDC （额定）电源以操作设备。
• 为备用电池充电。
TC8300 附件快速参考指南

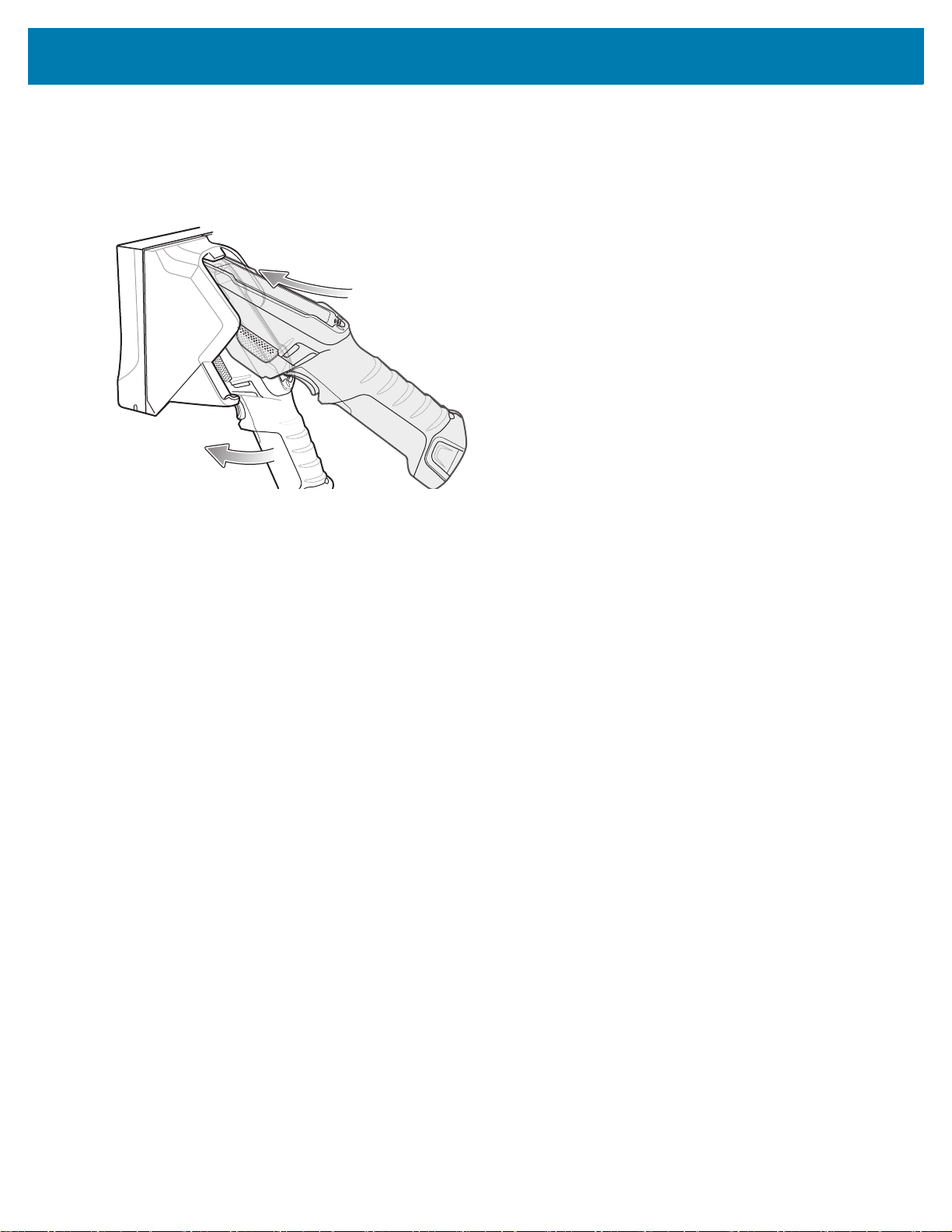

为设备充电
1. 将设备插入 TC8300 充电槽。
2. 确保设备正确放好。充电 / 扫描 LED 指示灯闪烁，表示正在充电。
12
TC8300 附件快速参考指南
为备用电池充电
1. 将备用电池插入备用电池插槽中。
2. 确保电池正确放好。备用电池充电 LED 指示灯闪烁，表示正在充电。
电池充电
主电池充电
TC8300 充电 / 扫描 LED 指示灯可指示设备电池的充电状态。请参阅表 1。在室温条件下，6,700 mAh 电池从 0 充
电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时间不超过
5 小时。
备用电池充电
备用电池充电 LED 指示灯可指示备用电池充电的状态。在室温条件下，6,700 mAh 电池从 0 充电到 90% 的电量所
用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时间不超过 5 小时。
表 1 LED 充电指示灯
状态 指示
熄灭 设备 / 电池未充电。设备 / 电池未正确插入通
讯座或未连接到电源。通讯座未通电。
琥珀色长亮 电池正在充电且性能良好。
绿色长亮 电池已充满电且性能良好。
红色快速闪烁
（每秒钟闪烁 2 次）
红色长亮 电池正在充电或已充满，但电池有问题。
充电错误，例如：
- 温度过低或过高。
- 充电多时仍未完成 （通常为八小时）。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。设备或通讯座始终以安全智能的方式为电池充电。
在较高温度条件下 （如大约 +37 °C (+98 °F)），设备或通讯座在短期内会交替启用和禁用电池充电，以保持电池处
于可接受温度范围内。当因为温度反常而禁用充电时，设备和通讯座会通过 LED 指示灯做出指示。
双槽 DPM USB 仅充电通讯座
双槽 DPM USB 仅充电通讯座：
• 提供 5 VDC （额定）电源以操作设备。
• 为备用电池充电。
13
TC8300 附件快速参考指南
备用电池充电
LED 指示灯
备用电池插槽
电源 LED
指示灯
TC8300 DPM 充电槽
为设备充电
1. 将设备插入 TC8300 充电槽。
2. 确保设备正确放好。充电 / 扫描 LED 指示灯闪烁，表示正在充电。
为备用电池充电
1. 将备用电池插入备用电池插槽中。
2. 确保电池正确放好。备用电池充电 LED 指示灯闪烁，表示正在充电。
14
TC8300 附件快速参考指南
电池充电
主电池充电
TC8300 充电 / 扫描 LED 指示灯可指示设备电池的充电状态。请参阅表 1。在室温条件下，6,700 mAh 电池从 0 充
电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时间不超过
5 小时。
备用电池充电
备用电池充电 LED 指示灯可指示备用电池充电的状态。在室温条件下，6,700 mAh 电池从 0 充电到 90% 的电量所
用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时间不超过 5 小时。
表 2 LED 充电指示灯
状态 指示
熄灭 设备 / 电池未充电。设备 / 电池未正确插入通
讯座或未连接到电源。通讯座未通电。
琥珀色长亮 电池正在充电且性能良好。
绿色长亮 电池已充满电且性能良好。
红色快速闪烁
（每秒钟闪烁 2 次）
红色长亮 电池正在充电或已充满，但电池有问题。
充电错误，例如：
- 温度过低或过高。
- 充电多时仍未完成 （通常为八小时）。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。设备或通讯座始终以安全智能的方式为电池充电。
在较高温度条件下 （如大约 +37 °C (+98 °F)），设备或通讯座在短期内会交替启用和禁用电池充电，以保持电池处
于可接受温度范围内。当因为温度反常而禁用充电时，设备和通讯座会通过 LED 指示灯做出指示。
SHARECRADLE-MC
5 槽仅充电通讯座
5 槽仅充电通讯座：
• 提供 5 VDC （额定）电源以操作 TC8300。
• 最多可同时为 5 台 TC8300 充电。
15
为 TC8300 充电
要为 TC8300 充电：
TC8300 附件快速参考指南
1. 将 TC8300 插入充电插槽中，以便开始充电。
2. 确保 TC8300 正确插入到充电插槽中。
电池充电
主电池充电
TC8300 充电 / 扫描 LED 指示灯可指示设备电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh
电池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用
时间不超过 5 小时。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。电池充电器始终以安全智能方式为电池充电。在较
高温度条件下 （如大约 +37 °C (+98 °F)），电池充电器在短期内会交替启用和禁用电池充电，以保持电池处于可接
受温度范围内。电池充电器通过其 LED 指示灯来指示充电由于温度异常而禁用。
16
TC8300 附件快速参考指南
带电池充电器的 5 槽仅充电通讯座
带电池充电器的 5 槽仅充电通讯座：
• 提供 5 VDC （额定）电源以操作 TC8300。
• 最多可同时为 4 台 TC8300 充电。
• 最多可同时为 4 个备用电池充电。
为设备充电
要为 TC8300 充电：
1. 将 TC8300 插入充电插槽中，以便开始充电。
2. 确保 TC8300 正确插入到充电插槽中。
为备用电池充电
1. 将备用电池插入备用电池插槽中。
2. 确保电池正确放好。备用电池充电 LED 指示灯闪烁，表示正在充电。
17
TC8300 附件快速参考指南
电池充电
主电池充电
TC8300 充电 / 扫描 LED 指示灯可指示设备电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh
电池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用
时间不超过 5 小时。
备用电池充电
每个电池充电 LED 指示灯指示每个插槽中电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh 电
池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时
间不超过 5 小时。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。电池充电器始终以安全智能方式为电池充电。在较
高温度条件下 （如大约 +37 °C (+98 °F)），电池充电器在短期内会交替启用和禁用电池充电，以保持电池处于可接
受温度范围内。电池充电器通过其 LED 指示灯来指示充电由于温度异常而禁用。
5 槽以太网通讯座
5 槽以太网通讯座：
• 提供 5 VDC （额定）电源以操作 TC8300。
• 将最多 5 台 TC8300 连接至以太网。
• 最多可同时为 5 台 TC8300 充电。
为 TC8300 充电
要为 TC8300 充电：
1. 将 TC8300 插入充电插槽中，以便开始充电。
18
2. 确保 TC8300 正确插入到充电插槽中。
电池充电
主电池充电
TC8300 附件快速参考指南
TC8300 充电 / 扫描 LED 指示灯可指示设备电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh
电池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用
时间不超过 5 小时。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。电池充电器始终以安全智能方式为电池充电。在较
高温度条件下 （如大约 +37 °C (+98 °F)），电池充电器在短期内会交替启用和禁用电池充电，以保持电池处于可接
受温度范围内。电池充电器通过其 LED 指示灯来指示充电由于温度异常而禁用。

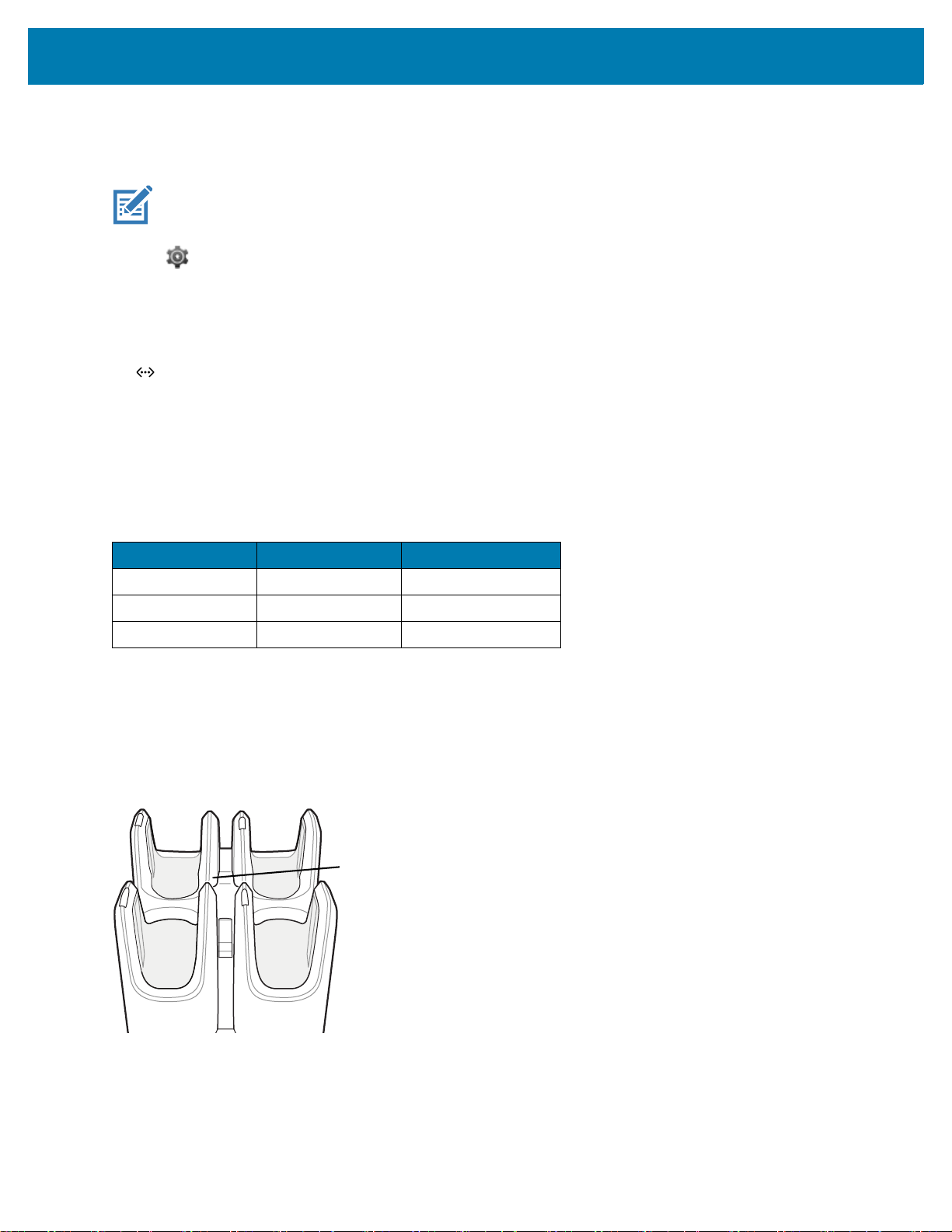

建立以太网通信
注释： 有关配置以太网设置的信息，请参阅《TC8300 集成商指南》。
1. 触摸 。
2. 触摸 Ethernet （以太网）。
3. 将以太网开关滑到 ON （打开）位置。
4. 将设备插入到插槽中。
5. 图标出现在状态栏中。
6. 触摸 Eth0 以查看以太网连接的详细信息。
19
TC8300 附件快速参考指南
以太网 LED 指示灯
通讯座侧面有两个绿色 LED 指示灯。这些绿色的 LED 指示灯亮起和闪烁表示数据传输速率。
表 3 以太网 LED 指示灯
数据速率 1000 LED 指示灯 100/10 LED 指示灯
1 Gbps 亮起 / 闪烁 熄灭
100 Mbps 熄灭 亮起 / 闪烁
10 Mbps 熄灭 亮起 / 闪烁
带电池充电器的 5 槽以太网通讯座
5 槽以太网通讯座：
• 提供 5 VDC （额定）电源以操作 TC8300。
• 将最多 4 台 TC8300 连接至以太网。
• 最多可同时为 4 台 TC8300 充电。
• 最多可同时为 4 个备用电池充电。
20
TC8300 附件快速参考指南
为 TC8300 充电
要为 TC8300 充电：
1. 将 TC8300 插入充电插槽中，以便开始充电。
2. 确保 TC8300 正确插入到充电插槽中。
为备用电池充电
1. 将备用电池插入备用电池插槽中。
2. 确保电池正确放好。备用电池充电 LED 指示灯闪烁，表示正在充电。
电池充电
主电池充电
TC8300 充电 / 扫描 LED 指示灯可指示设备电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh
电池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用
时间不超过 5 小时。
备用电池充电
每个电池充电 LED 指示灯指示每个插槽中电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh 电
池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时
间不超过 5 小时。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。电池充电器始终以安全智能方式为电池充电。在较
高温度条件下 （如大约 +37 °C (+98 °F)），电池充电器在短期内会交替启用和禁用电池充电，以保持电池处于可接
受温度范围内。电池充电器通过其 LED 指示灯来指示充电由于温度异常而禁用。
21
TC8300 附件快速参考指南
电池充电 LED 指示灯 (4)
建立以太网通信
注释： 有关配置以太网设置的信息，请参阅《TC8300 集成商指南》。
1. 触摸 。
2. 触摸 Ethernet （以太网）。
3. 将以太网开关滑到 ON （打开）位置。
4. 将设备插入到插槽中。
5. 图标出现在状态栏中。
6. 触摸 Eth0 以查看以太网连接的详细信息。
以太网 LED 指示灯
通讯座侧面有两个绿色 LED 指示灯。这些绿色的 LED 指示灯亮起和闪烁表示数据传输速率。
表 4 以太网 LED 指示灯
数据速率 1000 LED 指示灯 100/10 LED 指示灯
1 Gbps 亮起 / 闪烁 熄灭
100 Mbps 熄灭 亮起 / 闪烁
10 Mbps 熄灭 亮起 / 闪烁
SHARECRADLE-MC
4 槽电池充电器
4 槽电池充电器可同时为四个 TC8300 电池充电。
22

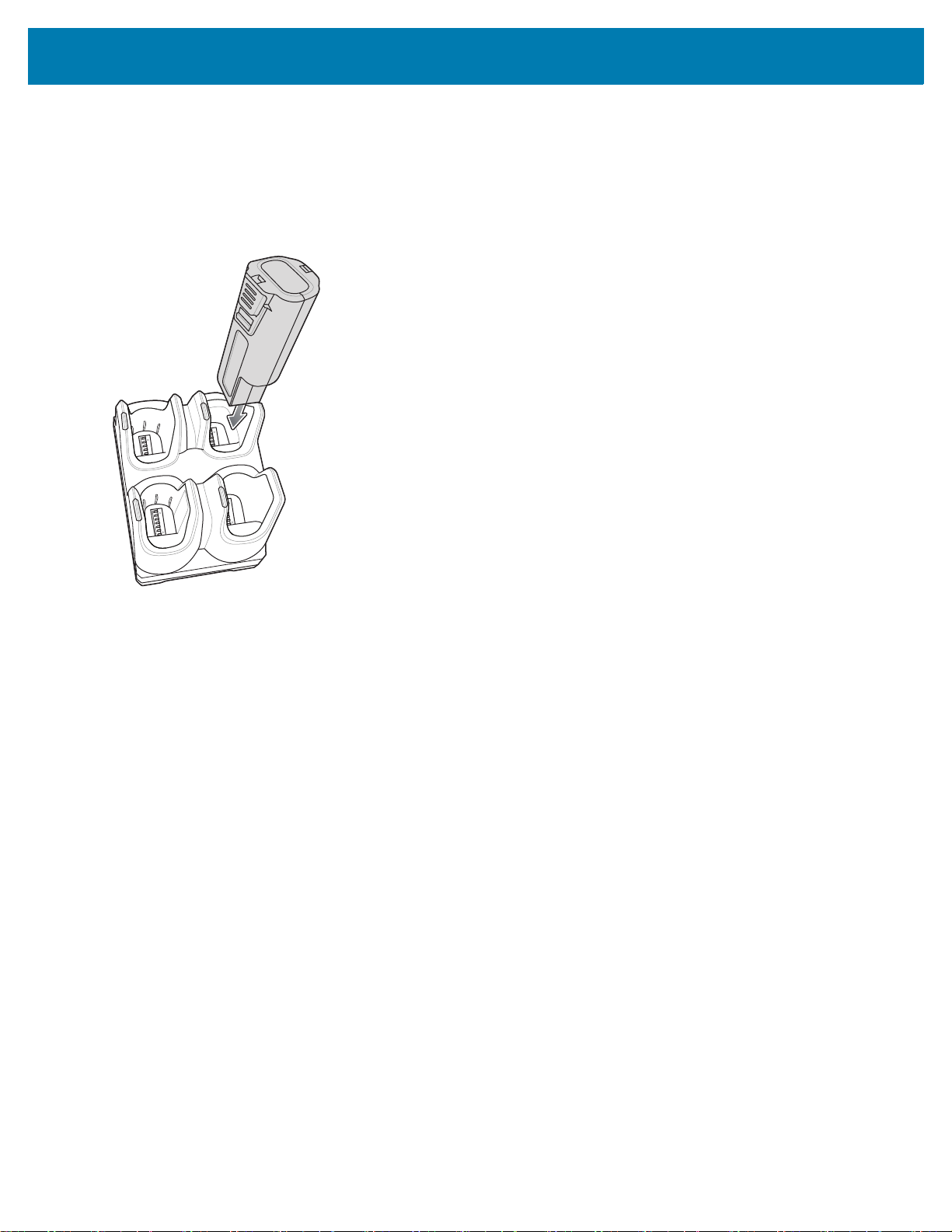

电池安装
要安装电池：
1. 将电池插入电池插槽中。
2. 轻轻向下按电池，直至电池锁扣到位。
TC8300 附件快速参考指南
取出电池
要取出电池，请按电池两侧的两个释放钮，然后将电池从电池插槽中取出。
电池充电
备用电池充电
每个电池充电 LED 指示灯指示每个插槽中电池的充电状态。请参阅第 13 页的表 1。在室温条件下，6,700 mAh 电
池从 0 充电到 90% 的电量所用时间不超过 4 小时。在室温条件下，7,000 mAh 电池从 0 充电到 90% 的电量所用时
间不超过 5 小时。
充电温度
请在 0 °C 至 40 °C （32 °F 至 104 °F）温度范围内为电池充电。电池充电器始终以安全智能方式为电池充电。在较
高温度条件下 （如大约 +37 °C (+98 °F)），电池充电器在短期内会交替启用和禁用电池充电，以保持电池处于可接
受温度范围内。电池充电器通过其 LED 指示灯来指示充电由于温度异常而禁用。
23
