TC8300 Краткое справочное руководство по аксессуарам
Авторские права
ZEBRA и стилизованное изображение головы зебры являются товарными знаками Zebra Technologies
Corporation, зарегистрированными во многих юрисдикциях по всему миру. Все прочие товарные знаки
являются собственностью соответствующих владельцев. ©2019 Zebra Technologies Corporation и/или
филиалы компании. Все права защищены.
АВТОРСКИЕ ПРАВА И ТОВАРНЫЕ ЗНАКИ. Полные сведения об авторских правах и товарных знаках см.
по адресу www.zebra.com/copyright
.
ГАРАНТИЯ. Полную информацию о гарантии см. по адресу www.zebra.com/warranty
ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ С КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЕМ. Полную информацию по
лицензионному соглашению конечного пользователя см. по адресу www.zebra.com/eula
Условия использования
• Заявление о праве собственности
Данное руководство содержит информацию, являющуюся интеллектуальной собственностью компании
Zebra Technologies Corporation и ее дочерних предприятий ("Zebra Technologies"). Она предоставляется
исключительно в информационных целях и предназначена только для использования сторонами,
выполняющими эксплуатацию и обслуживание оборудования, описанного в настоящем документе.
Такая информация, являющаяся интеллектуальной собственностью компании, не может
использоваться, воспроизводиться или передаваться любым другим сторонам для каких-либо других
целей без явного письменного разрешения компании Zebra Technologies.
• Усовершенствования продукта
Непрерывное усовершенствование продукции является политикой компании Zebra Technologies. Любые
технические характеристики и конструкционные решения могут быть изменены без уведомления.
• Отказ от ответственности
Компания Zebra Technologies принимает меры для того, чтобы опубликованные технические
характеристики и руководства содержали правильную информацию, тем не менее ошибки могут
встречаться. Компания Zebra Technologies оставляет за собой право исправлять ошибки и отказывается
от ответственности на основании этого.
• Ограничение ответственности
Ни при каких обстоятельствах компания Zebra Technologies или любая другая сторона, задействованная
в создании, производстве и распространении данного сопутствующего продукта (включая аппаратное и
программное обеспечение), не несут какой-либо ответственности за ущерб (включая, помимо прочего,
косвенные убытки, упущенную выгоду, приостановку бизнеса или потерю информации), возникший в
связи с использованием, в результате использования или невозможности использования продукта,
даже если компания Zebra Technologies была предупреждена о возможности такого ущерба. В
некоторых юрисдикциях не допускаются исключения или ограничения в отношении побочных или
случайных убытков, поэтому указанные выше ограничения или исключения могут на вас не
распространяться.
.
.
11
TC8300 Краткое справочное руководство по аксессуарам
Светодиодный индикатор
зарядки сменного
аккумулятора
Разъем сменного
аккумулятора
Индикатор
питания
Гнездо для зарядки
TC8300
SHARECRADLE-02
Базовая станция только для зарядки на 2 устройства
Базовая станция только для зарядки на 2 устройства:
• предназначается для подачи 5 В постоянного тока (номинальное напряжение) для работы устройства;
• используется для зарядки запасного аккумулятора.
Зарядка устройства
1. Вставьте устройство в отсек для зарядки TC8300.
2. Убедитесь, что устройство установлено надлежащим образом. Светодиодный индикатор
сканирования/зарядки мигает, указывая на выполнение зарядки.
12
TC8300 Краткое справочное руководство по аксессуарам
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в разъем для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом. Светодиодный индикатор зарядки
сменного аккумулятора мигает, указывая на выполнение зарядки.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки TC8300 указывает на состояние аккумулятора,
заряжаемого в устройстве. См. раздел Табл. 1. Аккумулятор на 6 700 мА·ч заряжается от 0% до 90%
менее чем за четыре часа при комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от
0% до 90% менее чем за пять часов при комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор зарядки запасного аккумулятора указывает на состояние заряжаемого запасного
аккумулятора. Аккумулятор на 6 700 мА·ч заряжается от 0% до 90% менее чем за четыре часа при
комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от 0% до 90% менее чем за пять часов при
комнатной температуре.
Табл. 1 Светодиодные индикаторы зарядки
Состояние Значение
Не горит Устройство/аккумулятор не заряжается.
Устройство/аккумулятор неправильно
установлено на базовую станцию или
неправильно подключено к источнику
питания. На базовую станцию не
поступает питание.
Постоянно
горит
желтым
Постоянно
горит
зеленым
Быстро
мигает
красным
(2 раза в
секунду)
Постоянно
горит
красным
Исправный аккумулятор заряжается.
Зарядка исправного аккумулятора
завершена.
Неполадка при зарядке, например:
- выход температуры за установленные
нижние или верхние пределы;
- слишком длительная непрерывная
зарядка (обычно восемь часов).
Неисправный аккумулятор заряжается
или зарядился полностью.
13
TC8300 Краткое справочное руководство по аксессуарам
Светодиодный
индикатор зарядки
сменного аккумулятора
Разъем сменного
аккумулятора
Индикатор
питания
Гнездо для зарядки
TC8300 DPM
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Устройство или базовая станция всегда выполняет
зарядку аккумулятора в безопасном и интеллектуальном режиме. При более высоких температурах
(например, при +37°C) устройство или базовая станция может в течение кратких промежутков времени
попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать температуру аккумулятора
в заданных пределах. Устройство или базовая станция сигнализирует об отключении зарядки вследствие
отклонения температуры с помощью светодиодного индикатора.
Базовая станция DPM USB только для зарядки на 2 устройства
Базовая станция DPM USB только для зарядки на 2 устройства:
• предназначается для подачи 5 В постоянного тока (номинальное напряжение) для работы устройства;
• используется для зарядки запасного аккумулятора.
14
TC8300 Краткое справочное руководство по аксессуарам
Зарядка устройства
1. Вставьте устройство в отсек для зарядки TC8300.
2. Убедитесь, что устройство установлено надлежащим образом. Светодиодный индикатор
сканирования/зарядки мигает, указывая на выполнение зарядки.
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в разъем для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом. Светодиодный индикатор зарядки
сменного аккумулятора мигает, указывая на выполнение зарядки.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки TC8300 указывает на состояние аккумулятора,
заряжаемого в устройстве. См. раздел Табл. 1. Аккумулятор на 6 700 мА·ч заряжается от 0% до 90%
менее чем за четыре часа при комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от
0% до 90% менее чем за пять часов при комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор зарядки запасного аккумулятора указывает на состояние заряжаемого запасного
аккумулятора. Аккумулятор на 6 700 мА·ч заряжается от 0% до 90% менее чем за четыре часа при
комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от 0% до 90% менее чем за пять часов при
комнатной температуре.
15
TC8300 Краткое справочное руководство по аксессуарам
Табл. 2 Светодиодные индикаторы зарядки
Состояние Значение
Не горит Устройство/аккумулятор не заряжается.
Устройство/аккумулятор неправильно
установлено на базовую станцию или
неправильно подключено к источнику
питания. На базовую станцию не
поступает питание.
Постоянно
горит
желтым
Постоянно
горит
зеленым
Быстро
мигает
красным
(2 раза в
секунду)
Постоянно
горит
красным
Исправный аккумулятор заряжается.
Зарядка исправного аккумулятора
завершена.
Неполадка при зарядке, например:
- выход температуры за установленные
нижние или верхние пределы;
- слишком длительная непрерывная
зарядка (обычно восемь часов).
Неисправный аккумулятор заряжается
или зарядился полностью.
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Устройство или базовая станция всегда выполняет
зарядку аккумулятора в безопасном и интеллектуальном режиме. При более высоких температурах
(например, при +37°C) устройство или базовая станция может в течение кратких промежутков времени
попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать температуру аккумулятора
в заданных пределах. Устройство или базовая станция сигнализирует об отключении зарядки вследствие
отклонения температуры с помощью светодиодного индикатора.

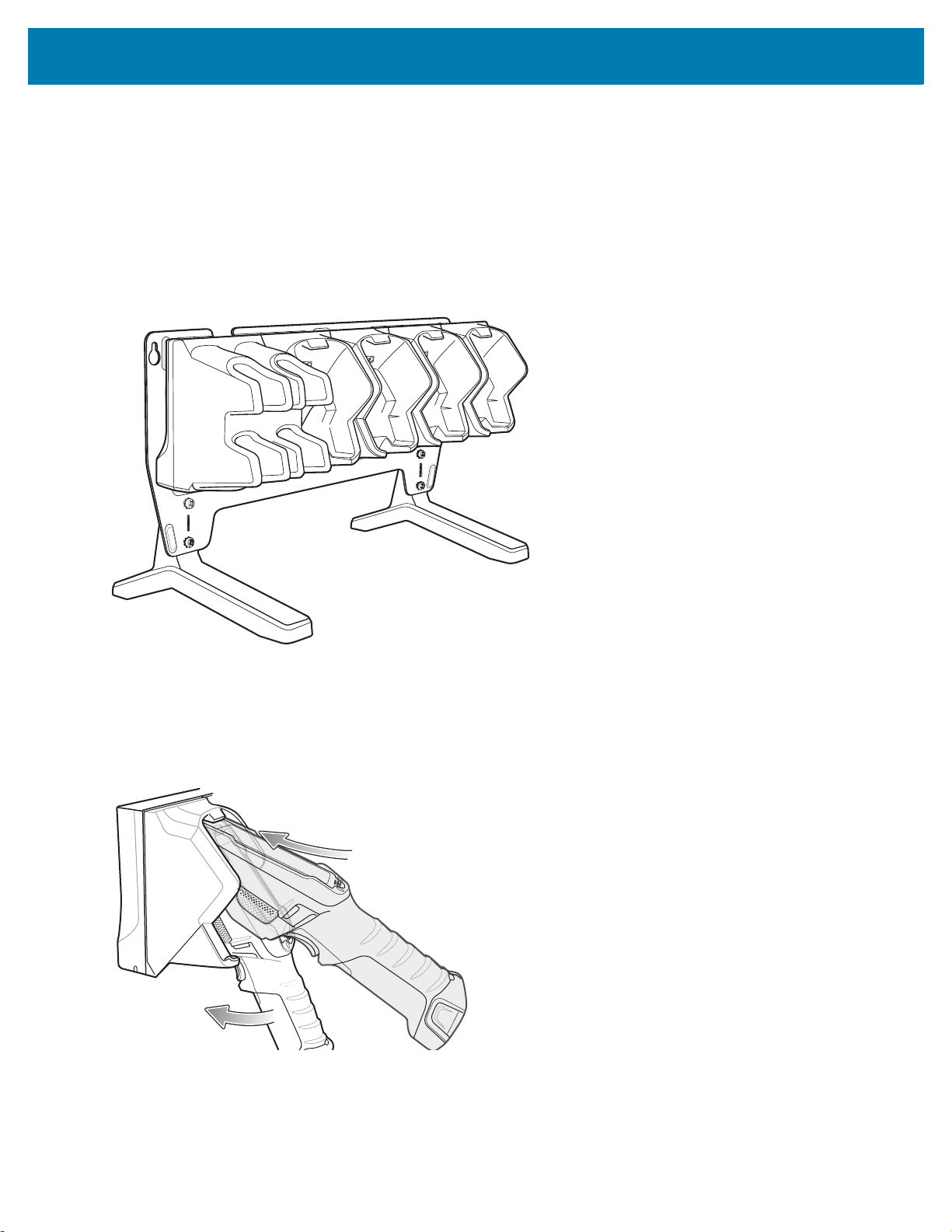

SHARECRADLE-MC
Базовая станция только для зарядки на 5 устройств
Базовая станция только для зарядки с 5 разъемами:
• предназначается для подачи 5 В постоянного тока (номинальное напряжение) для работы TC8300;
• обеспечивает одновременную зарядку до пяти устройств TC8300.
16
TC8300 Краткое справочное руководство по аксессуарам
Зарядка TC8300
Для зарядки устройства TC8300:
1. Вставьте TC8300 в отсек для зарядки, чтобы начать зарядку.
2. Убедитесь, что устройство TC8300 установлено в отсеке для зарядки надлежащим образом.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки TC8300 указывает на состояние аккумулятора,
заряжаемого в устройстве. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч заряжается от
0% до 90% менее чем за четыре часа при комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается
от 0% до 90% менее чем за пять часов при комнатной температуре.
17
TC8300 Краткое справочное руководство по аксессуарам
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Зарядное устройство для аккумуляторов всегда
выполняет интеллектуальную зарядку аккумуляторов безопасным образом. При более высоких
температурах (например, при +37°C) зарядное устройство для аккумуляторов может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения
температуры сигнализирует светодиодный индикатор на зарядном устройстве для аккумуляторов.
Базовая станция только для зарядки с 5 разъемами и зарядным
устройством для аккумуляторов
Базовая станция только для зарядки с 5 разъемами и зарядным устройством для аккумуляторов:
• предназначается для подачи 5 В постоянного тока (номинальное напряжение) для работы TC8300;
• обеспечивает одновременную зарядку до четырех устройств TC8300;
• обеспечивает одновременную зарядку до четырех запасных аккумуляторов.
18
TC8300 Краткое справочное руководство по аксессуарам

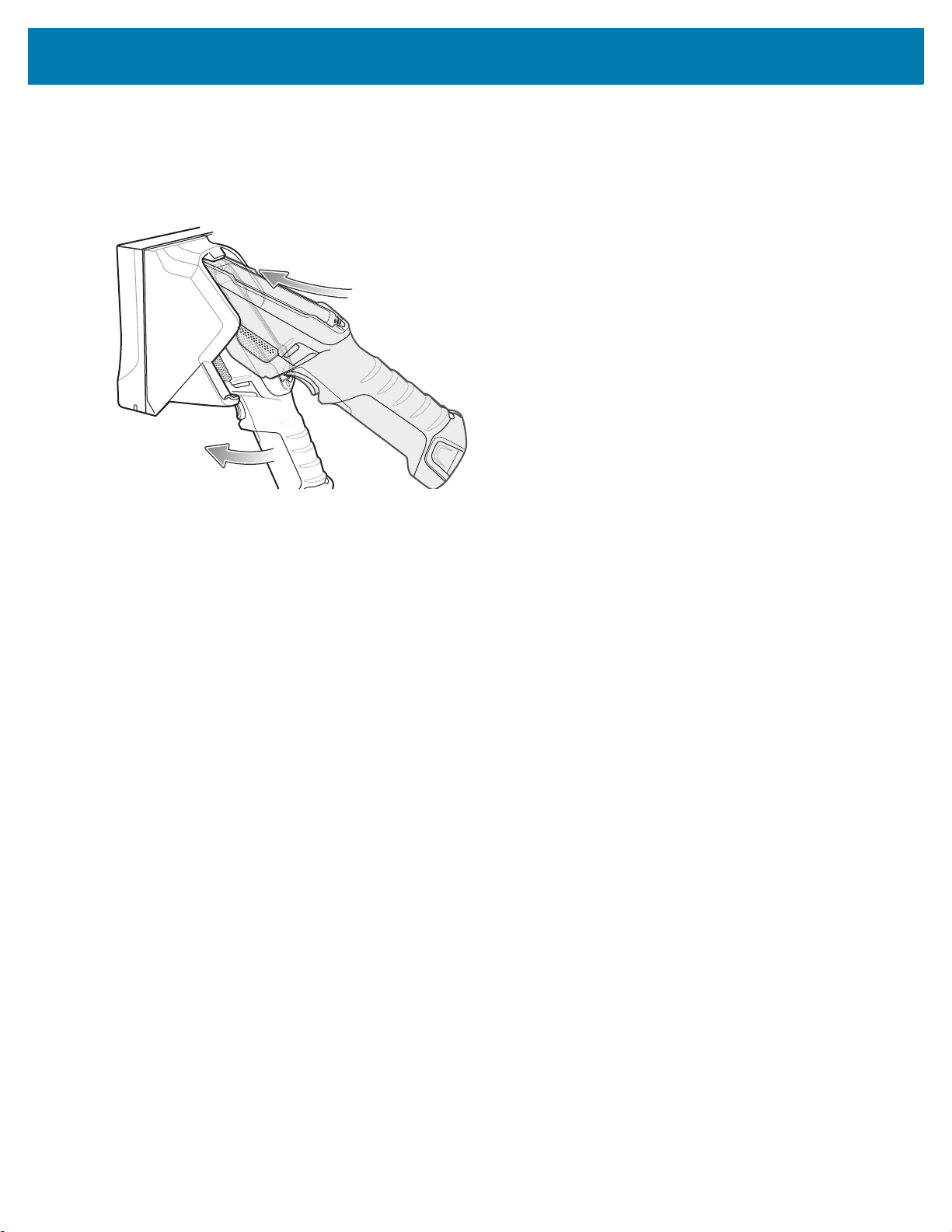

Зарядка устройства
Для зарядки устройства TC8300:
1. Вставьте TC8300 в отсек для зарядки, чтобы начать зарядку.
2. Убедитесь, что устройство TC8300 установлено в отсеке для зарядки надлежащим образом.
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в разъем для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом. Светодиодный индикатор зарядки
сменного аккумулятора мигает, указывая на выполнение зарядки.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки TC8300 указывает на состояние аккумулятора,
заряжаемого в устройстве. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч заряжается от 0% до
90% менее чем за четыре часа при комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от 0%
до 90% менее чем за пять часов при комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор каждого заряжаемого аккумулятора указывает на состояние аккумулятора,
установленного в соответствующий разъем. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч
заряжается от 0% до 90% менее чем за четыре часа при комнатной температуре. Аккумулятор на
7 000 мА·ч заряжается от 0% до 90% менее чем за пять часов при комнатной температуре.
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Зарядное устройство для аккумуляторов всегда
выполняет интеллектуальную зарядку аккумуляторов безопасным образом. При более высоких
температурах (например, при +37°C) зарядное устройство для аккумуляторов может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения
температуры сигнализирует светодиодный индикатор на зарядном устройстве для аккумуляторов.
19
TC8300 Краткое справочное руководство по аксессуарам
Базовая станция на 5 устройств с Ethernet-портом
Базовая станция Ethernet с 5 разъемами:
• предназначается для подачи 5 В постоянного тока (номинальное напряжение) для работы TC8300;
• служит для подключения устройств TC8300 (до пяти единиц) к сети Ethernet;
• обеспечивает одновременную зарядку до пяти устройств TC8300.
Зарядка TC8300
Для зарядки устройства TC8300:
1. Вставьте TC8300 в отсек для зарядки, чтобы начать зарядку.
2. Убедитесь, что устройство TC8300 установлено в отсеке для зарядки надлежащим образом.
20
TC8300 Краткое справочное руководство по аксессуарам
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки TC8300 указывает на состояние аккумулятора,
заряжаемого в устройстве. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч заряжается от 0% до
90% менее чем за четыре часа при комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от 0%
до 90% менее чем за пять часов при комнатной температуре.
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Зарядное устройство для аккумуляторов всегда
выполняет интеллектуальную зарядку аккумуляторов безопасным образом. При более высоких
температурах (например, при +37°C) зарядное устройство для аккумуляторов может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения
температуры сигнализирует светодиодный индикатор на зарядном устройстве для аккумуляторов.
Установление связи Ethernet
ПРИМЕЧАНИЕ. Для получения информации о настройке Ethernet см. Руководство системного интегратора
TC8300.
1. Коснитесь .
2. Коснитесь Ethernet.
3. Переместите переключатель Ethernet в положение ON (ВКЛ).
4. Вставьте устройство в разъем.
5. В строке состояния появится значок .
6. Коснитесь Eth0, чтобы просмотреть сведения о подключении Ethernet.
Светодиодные индикаторы Ethernet
На боковой панели базовой станции находится два зеленых светодиодных индикатора. Эти зеленые
светодиодные индикаторы горят и мигают, обозначая скорость передачи данных.
Табл. 3 Светодиодные индикаторы Ethernet
Скорость
передачи
данных
Светодиодный
индикатор 1000
Светодиодный
индикатор 100/10
1 Гбит/с Горит/Мигает Не горит
100 Мбит/с Не горит Горит/Мигает
10 Мбит/с Не горит Горит/Мигает
21
TC8300 Краткое справочное руководство по аксессуарам
Базовая станция Ethernet с 5 разъемами и зарядным устройством
для аккумуляторов
Базовая станция Ethernet с 5 разъемами:
• предназначается для подачи 5 В постоянного тока (номинальное напряжение) для работы TC8300;
• служит для подключения устройств TC8300 (до четырех единиц) к сети Ethernet;
• обеспечивает одновременную зарядку до четырех устройств TC8300;
• обеспечивает одновременную зарядку до четырех запасных аккумуляторов.
Зарядка TC8300
Для зарядки устройства TC8300:
1. Вставьте TC8300 в отсек для зарядки, чтобы начать зарядку.
2. Убедитесь, что устройство TC8300 установлено в отсеке для зарядки надлежащим образом.
22
TC8300 Краткое справочное руководство по аксессуарам
Зарядка сменного аккумулятора
1. Вставьте сменный аккумулятор в разъем для сменного аккумулятора.
2. Убедитесь, что аккумулятор установлен надлежащим образом. Светодиодный индикатор зарядки
сменного аккумулятора мигает, указывая на выполнение зарядки.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки TC8300 указывает на состояние аккумулятора,
заряжаемого в устройстве. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч заряжается от 0% до
90% менее чем за четыре часа при комнатной температуре. Аккумулятор на 7 000 мА·ч заряжается от 0%
до 90% менее чем за пять часов при комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор каждого заряжаемого аккумулятора указывает на состояние аккумулятора,
установленного в соответствующий разъем. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч
заряжается от 0% до 90% менее чем за четыре часа при комнатной температуре. Аккумулятор на
7 000 мА·ч заряжается от 0% до 90% менее чем за пять часов при комнатной температуре.
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Зарядное устройство для аккумуляторов всегда
выполняет интеллектуальную зарядку аккумуляторов безопасным образом. При более высоких
температурах (например, при +37°C) зарядное устройство для аккумуляторов может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения
температуры сигнализирует светодиодный индикатор на зарядном устройстве для аккумуляторов.
Установление связи Ethernet
ПРИМЕЧАНИЕ. Для получения информации о настройке Ethernet см. Руководство системного интегратора
TC8300.
1. Коснитесь .
2. Коснитесь Ethernet.
3. Переместите переключатель Ethernet в положение ON (ВКЛ).
4. Вставьте устройство в разъем.
5. В строке состояния появится значок .
6. Коснитесь Eth0, чтобы просмотреть сведения о подключении Ethernet.
23
TC8300 Краткое справочное руководство по аксессуарам
Светодиодные индикаторы
зарядки аккумулятора (4)
Светодиодные индикаторы Ethernet
На боковой панели базовой станции находится два зеленых светодиодных индикатора. Эти зеленые
светодиодные индикаторы горят и мигают, обозначая скорость передачи данных.
Табл. 4 Светодиодные индикаторы Ethernet
Скорость
передачи
данных
1 Гбит/с Горит/Мигает Не горит
100 Мбит/с Не горит Горит/Мигает
10 Мбит/с Не горит Горит/Мигает
Светодиодный
индикатор 1000
Светодиодный
индикатор
100/10
SHARECRADLE-MC
Зарядное устройство на 4 аккумулятора
Зарядное устройство на 4 аккумулятора заряжает до четырех аккумуляторов TC8300.
Установка аккумулятора
Чтобы установить аккумулятор, выполните следующие действия.
1. Вставьте аккумулятор в разъем для аккумулятора.
2. Осторожно надавите на аккумулятор до щелчка, чтобы установить его.
24
TC8300 Краткое справочное руководство по аксессуарам
Извлечение аккумулятора
Чтобы вытащить аккумулятор, нажмите на два зажима по обеим сторонам аккумулятора и извлеките его из
разъема.
Зарядка аккумулятора
Зарядка запасного аккумулятора
Светодиодный индикатор каждого заряжаемого аккумулятора указывает на состояние аккумулятора,
установленного в соответствующий разъем. См. раздел Табл. 1 на стр. 13. Аккумулятор на 6 700 мА·ч
заряжается от 0% до 90% менее чем за четыре часа при комнатной температуре. Аккумулятор на
7 000 мА·ч заряжается от 0% до 90% менее чем за пять часов при комнатной температуре.
Температура зарядки
Заряжайте аккумулятор при температуре от 0 до 40°C. Зарядное устройство для аккумуляторов всегда
выполняет интеллектуальную зарядку аккумуляторов безопасным образом. При более высоких
температурах (например, при +37°C) зарядное устройство для аккумуляторов может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения
температуры сигнализирует светодиодный индикатор на зарядном устройстве для аккумуляторов.
25
www.zebra.com
Loading...
