Merkmale
Menütaste
Touchscreen
Scantaste
Sendetaste (PTT)
Zurück-Taste
Home-Taste
Mikrofon
Ladekontakte
Lautsprecher
Vordere Kamera
(optional)
Datenerfassungs-LED
Suchtaste
Lichtsensor
Näherungssensor
Ein-/Aus-Taste
Mikrofon
Lade-/Benachrichtigungs-LED
Empfänger
Schnittstellen-
anschluss
Kamera
Elastische Manschette
Akkuentriegelungen
Lautstärketaste
Akku
Mikrofon
Kamerablitz
Scanfenster
Befestigungspunkt
für Handschlaufe
Akkuentriegelungen
Scantaste
Handschlaufe
TC72/TC77 Kurzübersicht
3
TC72/TC77 Kurzübersicht
Entfernen der Abdeckung für die SIM-Sperre
HINWEIS: Nur TC77 mit SIM-Sperre.
TC77-Modelle mit SIM-Sperre verfügen über eine Abdeckung, die mit einer Microstix 3ULR-0-Schraube
gesichert ist. Um die Abdeckung zu entfernen, verwenden Sie einen Schraubendreher Microstix
TD-54(3ULR-0), um die Schraube der Abdeckung zu entfernen.
Abbildung 1 Entfernen der Sicherungsschraube der Abdeckung
Nachdem die Abdeckung wieder angebracht wurde, verwenden Sie einen Schraubendreher
Microstix TD-54(3ULR-0), um die Schraube wieder einzusetzen.
4
Einsetzen der SIM-Karte
Nano-SIM-
Steckplatz 1 (Standard)
Nano-SIM-
Steckplatz 2
HINWEIS: Eine SIM-Karte ist nur beim TC77 erforderlich.
HINWEIS: Verwenden Sie nur eine Nano-SIM-Karte.
VORSICHT: Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge, ESD), um
eine Beschädigung der SIM-Karte zu vermeiden. Zu diesen ESD-Vorkehrungen gehören u. a. die Verwendung einer
Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.
1. Heben Sie die Abdeckung an.
Abbildung 2 Heben Sie die Abdeckung an.
TC72/TC77 Kurzübersicht
Abbildung 3 Position der SIM-Steckplätze des TC77
2. Schieben Sie den SIM-Kartenhalter in die Position „Entsperren“.
Abbildung 4 Entriegeln des SIM-Kartenhalters
5
TC72/TC77 Kurzübersicht
3. Heben Sie die Abdeckung des SIM-Kartenhalters an.
Abbildung 5 Anheben des SIM-Kartenhalters
4. Legen Sie die Nano-SIM-Karte mit den Kontakten nach unten in den Kartenhalter.
Abbildung 6 Einlegen der SIM-Karte in den Halter
5. Schließen Sie die Abdeckung des SIM-Kartenhalters, bis sie einrastet.
Abbildung 7 Schließen und Verriegeln der Abdeckung des SIM-Kartenhalters
6
6. Ersetzen Sie die Abdeckung.
Mini-SAM-Steckplatz
Abbildung 8 Schließen der Abdeckung
7. Drücken Sie die Abdeckung nach unten, und vergewissern Sie sich, dass sie richtig angebracht ist.
VORSICHT: Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene Abdichtung der
Vorrichtung sicherzustellen.
Einsetzen der SAM-Karte
VORSICHT: Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge, ESD), um eine
Beschädigung der SAM-Karte (Secure Access Module) zu vermeiden. Zu den ESD-Vorsichtsmaßnahmen gehören u. a. die
Verwendung einer Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.
TC72/TC77 Kurzübersicht
HINWEIS: Wenn Sie Micro-SAM-Karten verwenden, ist ein Drittanbieter-Adapter erforderlich.
1. Heben Sie die Abdeckung an.
Abbildung 9 Entfernen der Abdeckung
2. Legen Sie eine SAM-Karte in den SAM-Steckplatz ein. Dabei müssen die Kante in Richtung der
Gerätemitte und die Kontakte nach unten gerichtet sein.
Abbildung 10 Einlegen der SAM-Karte
3. Vergewissern Sie sich, dass die SAM-Karte richtig eingesetzt ist.
7
TC72/TC77 Kurzübersicht
4. Ersetzen Sie die Abdeckung.
Abbildung 11 Schließen der Abdeckung
5. Drücken Sie die Abdeckung nach unten, und vergewissern Sie sich, dass sie richtig angebracht ist.
VORSICHT: Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene Abdichtung der
Vorrichtung sicherzustellen.
Einsetzen einer microSD-Karte
Der microSD-Kartensteckplatz stellt einen sekundären, nicht flüchtigen Speicher bereit. Der Steckplatz
befindet sich unter dem Akku. Weitere Informationen entnehmen Sie bitte der mit der Karte gelieferten
Dokumentation. Beachten Sie die Verwendungsempfehlungen des Herstellers.
VORSICHT: Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge, ESD), um
eine Beschädigung der microSD-Karte zu vermeiden. Zu diesen ESD-Vorkehrungen gehören u. a. die Verwendung einer
Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.
1. Entfernen Sie die Halteschlaufe, falls angebracht.
2. Entfernen Sie die Abdeckung.
Abbildung 12 Entfernen der Abdeckung
3. Schieben Sie den microSD-Kartenhalter in die Position „Offen“.
Abbildung 13 Öffnen des microSD-Kartenhalters
8
TC72/TC77 Kurzübersicht
4. Heben Sie den microSD-Kartenhalter an.
Abbildung 14 Anheben des microSD-Kartenhalters
5. Legen Sie die microSD-Karte in den Kartenhalter ein. Vergewissern Sie sich dabei, dass Sie die Karte in
die Halterungen an den beiden Seiten der Abdeckung schieben.
Abbildung 15 Einsetzen der microSD-Karte in den Halter
6. Schließen Sie die Abdeckung des microSD-Kartenhalters, bis sie einrastet.
Abbildung 16 Schließen und Verriegeln des microSD-Kartenhalters
9
TC72/TC77 Kurzübersicht
7. Ersetzen Sie die Abdeckung.
Abbildung 17 Schließen der Abdeckung
8. Drücken Sie die Abdeckung nach unten, und vergewissern Sie sich, dass sie richtig angebracht ist.
VORSICHT: Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene Abdichtung der
Vorrichtung sicherzustellen.
Installieren der Halteschlaufe und des Akkus
HINWEIS: Vom Benutzer vorgenommene Änderungen am Gerät, insbesondere im Akkufach, wie beispielsweise Etiketten,
Asset-Tags, Gravuren, Sticker usw., können die angestrebte Leistung des Geräts oder von Zubehörteilen beeinträchtigen.
Leistungsniveaus wie z. B. Abdichtungen (Schutzklasse (IP)), Schlagleistung (Sturz- und Fallfestigkeit), Funktionalität,
Temperaturbeständigkeit usw. können möglicherweise beeinträchtigt werden. Platzieren Sie KEINE Etiketten, Asset-Tags,
Gravuren, Sticker o. Ä. im Akkufach.
HINWEIS: Das Anbringen der Halteschlaufe ist optional. Überspringen Sie diesen Abschnitt, wenn Sie die Halteschlaufe nicht
anbringen.
1. Entfernen Sie den Halteschlaufe-Verschluss vom Halteschlaufen-Steckplatz. Bewahren Sie den
Halteschlaufe-Verschluss zum späteren Ersatz an einem sicheren Platz auf.
Abbildung 18 Entfernen des Verschlusses
2. Legen Sie die Platte der Handschlaufe in den Schlitz für die Handschlaufe.
10
TC72/TC77 Kurzübersicht
Abbildung 19 Einsetzen der Halteschlaufe
3. Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des Geräts ein.
Abbildung 20 Einsetzen des Akkus mit dem unteren Ende in das Akkufach
4. Drücken Sie den Akku nach unten in das Akkufach, bis die Akkuentriegelungen hörbar einrasten.
Abbildung 21 Drücken auf den Akku
5. Schieben Sie die Halteschlaufen-Halteklammer in den Halteschlaufen-Befestigungsschlitz, und ziehen Sie
sie nach unten, bis sie einrastet.
11
TC72/TC77 Kurzübersicht
Abbildung 22 Befestigen der Halteschlaufen-Halteklammer
12
Einlegen des Akkus
HINWEIS: Vom Benutzer vorgenommene Änderungen am Gerät, insbesondere im Akkufach, wie beispielsweise Etiketten,
Asset-Tags, Gravuren, Sticker usw., können die angestrebte Leistung des Geräts oder von Zubehörteilen beeinträchtigen.
Leistungsniveaus wie z. B. Abdichtungen (Schutzklasse (IP)), Schlagleistung (Sturz- und Fallfestigkeit), Funktionalität,
Temperaturbeständigkeit usw. können möglicherweise beeinträchtigt werden. Platzieren Sie KEINE Etiketten, Asset-Tags,
Gravuren, Sticker o. Ä. im Akkufach.
1. Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des Geräts ein.
Abbildung 23 Einsetzen des Akkus mit dem unteren Ende in das Akkufach
2. Drücken Sie den Akku nach unten in das Akkufach, bis die Akkuentriegelungen hörbar einrasten.
TC72/TC77 Kurzübersicht
Abbildung 24 Drücken auf den Akku
13
Aufladen des Geräts
Verwenden Sie eines der folgenden Zubehörteile, um das Gerät und/oder den Ersatzakku aufzuladen.
Tabelle 1 Laden und Kommunikation
Beschreibung Artikelnummer
ZweifachLadestation
(nur Laden)
Zweifach-USB/
EthernetLadestation
FünffachLadestation
(nur Laden)
VierfachLadestation
(nur Laden) mit
Akkuladegerät
Fünffach-EthernetLadestation
VierfachLadegerät für
Ersatzakku
USBEinrastkabel
TC72/TC77 Kurzübersicht
CRD-TC7X-SE
2CPP-01
CRD-TC7X-SE
2EPP-01
CRD-TC7X-SE
5C1-01
CRD-TC7X-SE
5KPP-01
CRD-TC7X-SE
5EU1–01
SAC-TC7X-4B
TYPP-01
CBL-TC7X-CB
L1-01
Ladevorgang Kommunikation
Akku
(im Gerät)
Ja Ja Nein Nein
Ja Ja Ja Ja
Ja Nein Nein Nein
Ja Ja Nein Nein
Ja Nein Nein Ja
Nein Ja Nein Nein
Ja Nein Ja Nein
Ersatzakku USB Ethernet
Ladekabel-Cup CHG-TC7X-CL
A1-01
Laden des TC72/TC77
HINWEIS: Befolgen Sie unbedingt die im Handbuch des Geräts beschriebenen Akku-Sicherheitsrichtlinien.
1. Setzen Sie das Gerät in den entsprechenden Ladesteckplatz ein, oder schließen Sie das USB-Ladekabel
an das Gerät an.
2. Vergewissern Sie sich, dass das Gerät richtig eingesetzt ist.
Die Benachrichtigungs-/Lade-LED zeigt durch ein gelbes Licht an, dass der Ladevor gang erfolgt. Bei voll
aufgeladenem Zustand wechselt die LED zu grünem Dauerlicht. In Tabelle 2 finden Sie die Bedeutung der
Ladeanzeigen.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Ja Nein Nein Nein
14
TC72/TC77 Kurzübersicht
Tabelle 2 Ladeanzeigen der Lade-/Benachrichtigungs-LED
Status Bedeutung
Aus Das Gerät wird nicht aufgeladen. Das Gerät wurde nicht richtig in die
Ladestation eingesetzt oder nicht mit einer Stromquelle verbunden. Die
Ladestation ist nicht an die Stromversorgung angeschlossen.
Langsam gelb blinkendes Licht
(1 Blinksignal alle 4 Sekunden)
Grünes Licht Ladevorgang abgeschlossen.
Schnelles gelbes Blinklicht
(2 Blinksignale pro Sekunde)
Langsam rot blinkendes Licht
(1 Blinksignal alle 4 Sekunden)
Rotes Licht Ladevorgang abgeschlossen, aber der Akku ist am Ende seiner
Schnelles rotes Blinklicht
(2 Blinksignale pro Sekunde)
Das Gerät wird aufgeladen.
Fehler beim Laden, z. B.:
Die Temperatur ist zu hoch oder zu niedrig.
Der Ladevorgang dauert schon zu lange und wurde nicht abgeschlossen
(i. d. R. acht Stunden).
Das Gerät wird aufgeladen, aber der Akku hat das Ende seiner
Gebrauchsdauer erreicht.
Nutzungsdauer.
Fehler beim Laden, aber der Akku ist am Ende seiner Lebensdauer, z. B.:
Die Temperatur ist zu hoch oder zu niedrig.
Der Ladevorgang dauert schon zu lange und wurde nicht abgeschlossen
(i. d. R. acht Stunden).

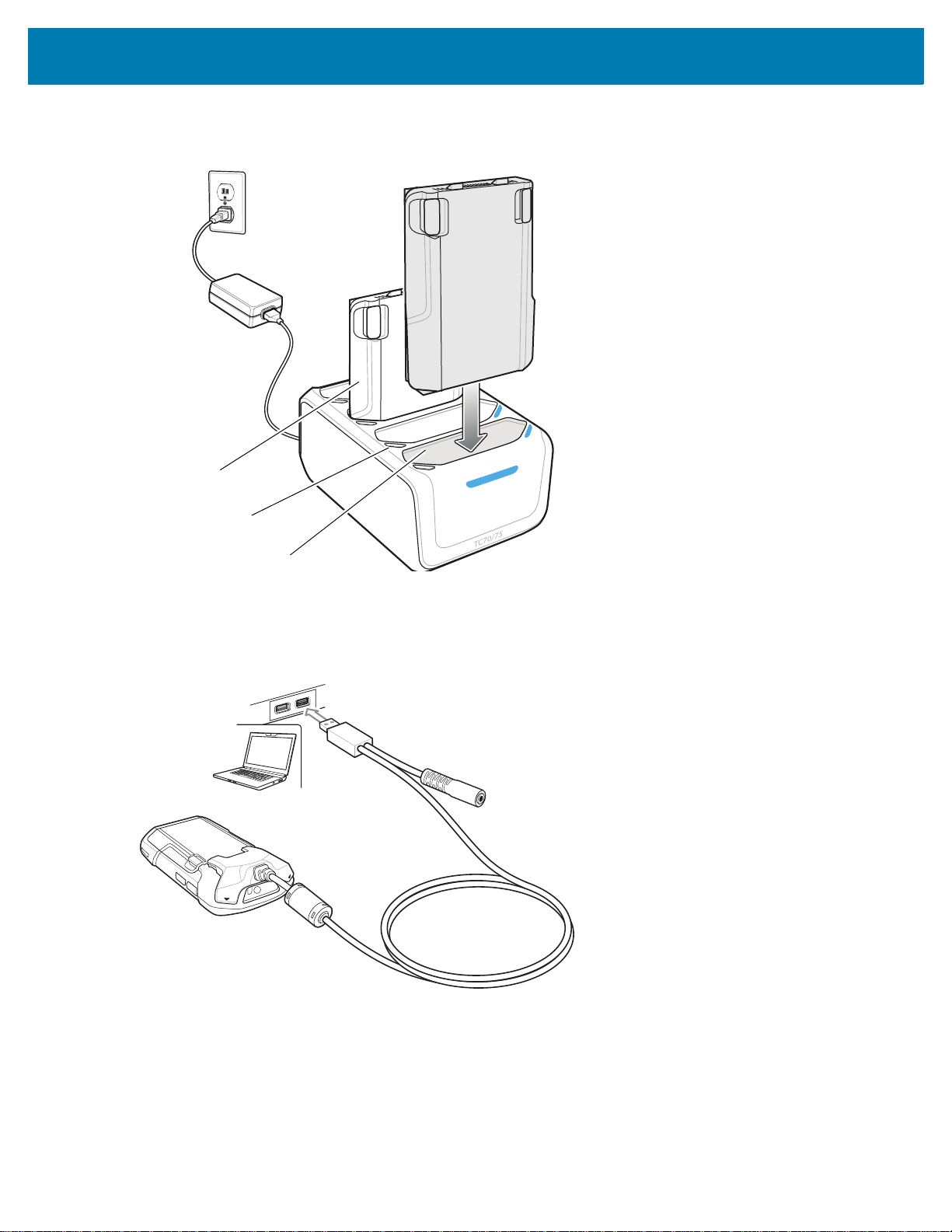

Laden des Ersatzakkus
1. Setzen Sie einen Ersatzakku in die Ladestation für Ersatzakkus ein.
2. Vergewissern Sie sich, dass der Akku richtig eingesetzt wurde.
Die Lade-LED des Ersatzakkus blinkt, was bedeutet, dass der Akku geladen wird. In Tabelle 3 finden Sie
die Bedeutung der Ladeanzeigen.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Tabelle 3 Ladezustands-LED-Anzeigen für Ersatzakku
Status Bedeutung
Aus Der Akku wird nicht geladen. Der Akku wurde nicht richtig in die
Gelbes Licht Der Akku wird geladen.
Grünes Licht Ladevorgang ist abgeschlossen.
Schnelles rotes Blinken
(2 Blinksignale pro Sekunde)
Ladestation eingesetzt oder mit einer Stromquelle verbunden.
Die Ladestation ist nicht an die Stromversorgung angeschlossen.
Fehler beim Laden, z. B.:
- Die Temperatur ist zu hoch oder zu niedrig.
- Der Ladevorgang dauert schon zu lange und wurde nicht
abgeschlossen (i. d. R. acht Stunden).
Rotes Licht Fehlerhafter Akku wird geladen oder wurde vollständig
aufgeladen.
15
TC72/TC77 Kurzübersicht
Lade-LED für
Ersatzakku
LED für die
Stromversorgung
LED für die
Stromversorgung
Lade-LED für
Ersatzakku
Laden Sie Akkus in einem Temperaturbereich zwischen 0 °C und 40 °C auf. Das Gerät bzw. die Ladestation
führt das Aufladen des Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B.
ca. +37°C) kann das Gerät oder die Ladestation das Aufladen des Akkus für kürzere Zeiträume abwechselnd
aktivieren und deaktivieren, um den Akku im zulässigen Temperaturbereich zu halten. Das Gerät oder die
Ladestation zeigt per LED an, wenn der Ladevorgang aufgrund von zu hohen Temperaturen deaktiviert wurde.
Zweifach-Ladestation (nur Laden)
Zweifach-USB/Ethernet-Ladestation
16
TC72/TC77 Kurzübersicht
LED für die
Stromversorgung
Fünffach-Ladestation (nur Laden)
17
TC72/TC77 Kurzübersicht
1000-LED
100/10-LED
Fünffach-Ethernet-Ladestation
18
Vierfach-Akkuladegerät
Akku
Akkuladezustands-LED
Akkufach
TC72/TC77 Kurzübersicht
USB-Einrastkabel
19
Imager-Scannen
Zum Lesen eines Barcodes ist eine spezielle Scananwendung erforderlich. Über die DataWedge-Anwendung
kann der Benutzer auf dem Gerät den Imager aktivieren, die Barcode-Daten entschlüsseln und anschließend
den Inhalt aufrufen.
1. Stellen Sie sicher, dass auf dem Gerät eine Anwendung geöffnet ist, und sich ein Textfeld im Fokus
befindet (Textcursor in Textfeld).
2. Zielen Sie mit dem Scanfenster oben auf dem Gerät auf einen Barcode.
Abbildung 25 Imager-Scannen
TC72/TC77 Kurzübersicht
3. Halten Sie die Scantaste gedrückt.
Das Fadenkreuz aus roter LED wird aktiviert, um Sie beim Zielen zu unterstützen.
HINWEIS: Wenn sich das Gerät im Entnahmelistenmodus (Picklist Mode) befindet, erfolgt die Decodierung eines Barcodes
erst, nachdem das Fadenkreuz oder die Punkterfassung auf den Barcode zentriert wurden.
20
TC72/TC77 Kurzübersicht
4. Achten Sie darauf, dass sich der Barcode innerhalb der Randlinien des Fadenkreuzes befindet.
Die Punkterfassung wird für eine erhöhte Sichtbarkeit bei hellen Lichtbedingungen verwendet.
Abbildung 26 Zielmuster
Abbildung 27 Entnahmelistenmodus mit mehreren Barcodes
5. Die Datenerfassungs-LED leuchtet grün und ein Signalton ertönt standardmäßig, wenn der Barcode
erfolgreich decodiert wurde.
6. Lassen Sie die Scan-Taste los.
Der Inhalt des Barcodes wird im Textfeld angezeigt.
HINWEIS: Die Decodierung durch den Imager erfolgt in der Regel sofort. Das Gerät wiederholt die erforderlichen Schritte,
um ein digitales Bild eines mangelhaften oder schwer zu lesenden Barcodes zu erstellen, solange die Scantaste gedrückt ist.
21
www.zebra.com
Loading...
