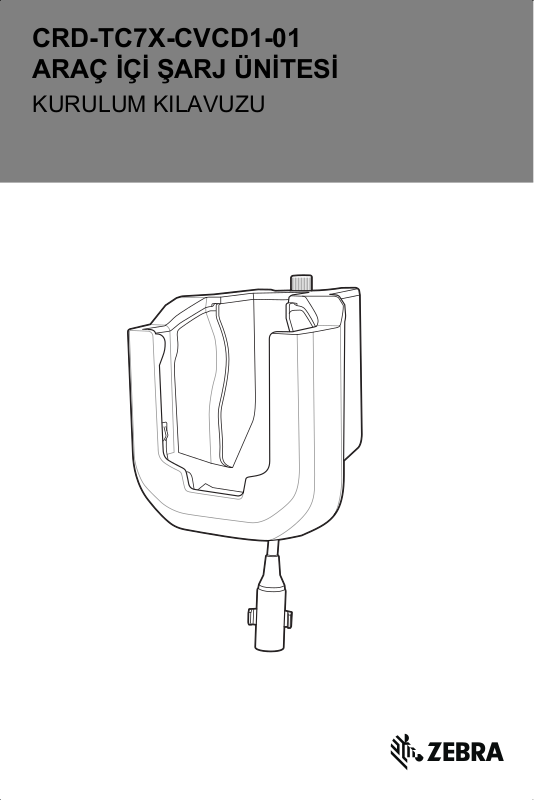

CRD-TC7X-CVCD1-01
ARAÇ İÇİ ŞARJ ÜNİTESİ
KURULUM KILAVUZU
2 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
Zebra; güvenilirliği, işlevselliği ya da tasarımı geliştirmek için tüm ürünlerinde her
türlü değişikliği yapma hakkını saklı tutar.
Zebra, burada tanımlanan herhangi bir ürünün, devrenin ya da uygulamanın
kullanılmasından veya uygulanmasından kaynaklanan ya da bunlarla bağlantılı
hiçbir ürün sorumluluğunu kabul etmemektedir.
Zebra ürünlerinin kullanılabileceği hiçbir ürün birleşimi, sistem, cihaz, makine,
malzeme, yöntem ya da süreci kapsayan ya da bunlarla ilgili olan hiçbir patent
hakkı ya da patent altında hiçbir lisans açık bir şekilde, zımnen veya hukuki
engele bağlı olarak verilmemektedir. Zımni lisans yalnızca Zebra ürünlerinde
bulunan ekipmanlar, devreler ve alt sistemler için söz konusudur.
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için şu adresi ziyaret edin:
http://www.zebra.com/warranty.
Kurulum Kılavuzu 3
Giriş
Bu kılavuz, TC75 dokunmatik bilgisayar için CRD-TC7X-CVCD1-01 Araç İçi Şarj
Ünitesi'ni nasıl kuracağınızı ve kullanacağınızı açıklar.
Şarj ünitesini aracınıza kurun. Kurulumun ardından şarj ünitesi:
• TC75'i sabit bir şekilde yerinde tutar
• TC75'in çalışması için güç sağlar
• TC75'in pilini yeniden şarj eder.
Şarj ünitesi, aracın 12 V veya 24 V'luk elektrik sisteminden güç alır. Çalışma
gerilimi aralığı 9 V - 32 V'tur ve maksimum 3 A'lik akım sağlar.
Gereksinimler
Düz bir yüzeye montaj için:
• dört adet M3 vida (dahil edilmiştir)
• dört adet duvar sabitleyicisi (dahil değildir).
®
RAM Mount
• RAM Mount (ayrı olarak satılır)
• Dört M4 vida, kilit rondelaları ve yassı rondelalar (dahil edilmiştir)
CLA güç bağlantısı için:
• CLA (dahil değildir), p/n CHG-AUTO-CLA1-01
Sabit kablolu güç bağlantısı için:
• güç girişi kablosu (dahil değildir), p/n CHG-AUTO-HWIRE1-01
• aracın sigorta paneline bağlanmıyorsa UL Listesinde bulunan nominal 250 V
ve 5 A kablolu bir sigorta (dahil değildir) kullanılmalıdır
• aracın sigorta paneline bağlanmıyorsa kablolu sigorta yuvası (dahil değildir)
kullanılmalıdır.
montajı için:
4 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
Parçalar
ÖNDEN GÖRÜNÜM
Montaj Vidaları
ARKADAN GÖRÜNÜM
Montaj Plakası
Kurulum Kılavuzu 5
DİKKAT
YOL GÜVENLİĞİ - Araç kullanırken TC75'i kullanmayın.
Önce aracı park edin. TC75'in şarj ünitesine düzgün bir
şekilde yerleştirildiğinden mutlaka emin olun. Koltuk üzerine
veya çarpışma ya da ani frenleme sırasında düşme ihtimali
olan bir yere koymayın. Düzgün bir şekilde takılmaması
hasara ve yaralanmalara yol açabilir. Zebra, ürünlerin araç
kullanırken kullanılmasından kaynaklanan kayıplardan
sorumlu değildir. Unutmayın: Güvenlik her şeyden önce
gelir.
Şarj Ünitesini Düz Bir Yüzeye Monte Etme
DİKKAT
1. Şarj ünitesi için bir montaj konumu seçin. Montaj konumu düz olmalıdır ve şarj
ünitesi için yeterli desteği sağlamalıdır.
2. Aşağıdaki montaj şablonunu kullanarak şarj ünitesinin ve cihazın ağırlığını
destekleyen duvar sabitleyicileriyle montaj yüzeyini hazırlayın. Sabitleyicilerin
dört adet M3 vidasına uygun olması gerekir,
Araç İçi Şarj Ünitesi'ni sadece dikey bir konumda monte
edin. SAE J1455 Bölüm 4.10.3.5. uyarınca, araç içi şarj
ünitesini asla 10 Gs'den büyük darbe veya çarpışmaya
maruz kalabileceği bir duvar üzerine, ters şekilde veya
kenar konuma monte etmeyin.
30,18 mm
1,12 inç
38,1 mm
1,5 inç
3. Montaj plakasını şarj ünitesine sabitleyen vidayı gevşetin.
6 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
4. Montaj plakasını aşağı kaydırın, ardından montaj plakasını şarj ünitesinden
sökün.
5. Montaj plakasını montaj yüzeyi üzerine yerleştirin.
6. Dört adet M3 vidayı (birlikte verilmiştir) kullanarak montaj plakasını bağlayın.
DİKKAT
7. Şarj ünitesini montaj plakasıyla hizalayın.
8. Şarj ünitesini aşağı kaydırın.
Araç İçi Şarj Ünitesi'ni hava yastığı kapak plakasının üzerine
ya da yanına veya havadan etkilenebilecek herhangi bir
konuma kurmayın. Araç güvenliğini veya kullanılabilirliğini
etkileyen bir konuma kurmaktan kaçının.
Kurulum Kılavuzu 7
9. Şarj ünitesini montaj plakasına sabitlemek için vidayı sıkın.
Şarj Ünitesini Bir RAM Mount'a Monte Etme
Şarj ünitesini bir RAM Mount'a monte etmek için:
DİKKAT
1. RAM Mount montaj talimatları için RAM Mount ile birlikte verilen talimatları
izleyin.
2. Montaj plakasını şarj ünitesine sabitleyen vidayı gevşetin.
Araç İçi Şarj Ünitesi'ni sadece dikey bir konumda monte
edin. SAE J1455 Bölüm 4.10.3.5. uyarınca, araç içi şarj
ünitesini asla 10 Gs'den büyük darbe veya çarpışmaya
maruz kalabileceği bir duvar üzerine, ters şekilde veya
kenar konuma monte etmeyin.
8 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
3. Montaj plakasını aşağı kaydırın, ardından montaj plakasını şarj ünitesinden
sökün.
4. Montaj plakasını RAM Mount yuvarlak tabanıyla hizalayın.
5. M4 vidalar, kilit rondelaları ve yassı rondelaları (birlikte verilmiştir) kullanarak
montaj plakasını yuvarlak tabanına sabitleyin.
DİKKAT
6. RAM Mount tipine bağlı olarak RAM Mount'u araca sabitleyin. RAM Mount ile
birlikte verilen talimatlara uyun.
7. Şarj ünitesini montaj plakasıyla hizalayın.
8. Şarj ünitesini aşağı kaydırın.
Araç İçi Şarj Ünitesi'ni hava yastığı kapak plakasının üzerine
ya da yanına veya havadan etkilenebilecek herhangi bir
konuma kurmayın. Araç güvenliğini veya kullanılabilirliğini
etkileyen bir konuma kurmaktan kaçının.
Kurulum Kılavuzu 9
9. Şarj ünitesini montaj plakasına sabitlemek için vidayı sıkın.
10.RAM Mount'u, RAM Mount talimatlarına göre ayarlayın.
CLA Güç Bağlantısı
CLA'yı şarj ünitesine bağlamak için:
1. CLA güç fişini, araç içi şarj ünitesi üzerindeki Güç Girişi jakına takın.
2. CLA'yı güç çıkışına (çakmak yuvası) takın.
10 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
Sabit Kablolu Güç Bağlantısı
Lütfen başlamadan önce bu talimatların tümünü okuyun.
UYARI!
Şarj ünitesini güce bağlamak için:
DİKKAT
1. Aracın güç kaynağının yerini tespit edin.
NOT
2. Güç giriş kablosunu, şarj ünitesinin güç portundan aracın güç kaynağı bağlantı
noktasına bağlayın.
NOT
Güç bağlantısı gerekli eğitime sahip bir teknisyen tarafından
yapılmalıdır. Hatalı bağlantı; aracınız, şarj ünitesi veya mobil
bilgisayara zarar verebilir. Gücü kesmek için aracın Kullanım
Kılavuzu'na başvurun.
Bu şarj ünitesi için bağlantı ayarlarını yaparken sadece bu
şarj ünitesiyle verilen güç giriş kablosunu kullanın.
Araç içi şarj ünitesinin güç giriş kablosunu bağlamak için ideal
konum, aracınızın sigorta panelindeki aksesuar çıkışıdır. Araç
içi şarj ünitesi, şarj ünitesi ve orijinal devre için maksimum yük
kapasitesine sahip bir devreye eklenmelidir. Devre tanımlaması
için aracın Kullanım Kılavuzu'na başvurun.
Sigortalı bir çıkış bulunmuyorsa araç içi şarj ünitesi birlikte
verilen kablolu sigorta yuvası ve UL Listesinde bulunan bir
5 A'lik sigortayla kurulmalıdır. Sigorta, aracı araç içi şarj
ünitesine giden güç hattındaki kısa devreden korur.
Aracın kontağı kapalıyken TC75'i şarj ünitesiyle şarj etmek için
şarj ünitesini anahtarlanmamış güce bağlayın.
Güç giriş kablosunu şarj ünitesinden aracın güç kaynağına
düzgün bir şekilde bağlamak ve sabitlemek son derece
önemlidir. Hatalı kablolamaya ilişkin tehlikeler ciddi önem taşır.
Kablonun keskin kenarlarla istenmeyen temasını önlemek için
kablonun açıklıklardan geçtiği yerlerde doğru burç ve
kelepçelerin kullanıldığından emin olun. Kablo, keskin yüzeylere
temas ediyor ve aşırı motor titreşimine maruz kalıyorsa kablo
tesisat yalıtımı aşınabilir; bu da çıplak kablo ve şasi arasında
kısa devreye yol açabilir. Bu, yangın çıkmasına sebep olabilir.
Kazaları önlemek için tüm kablolar; hareketli parçalar, yüksek
sıcaklığa sahip alanlar ve kirletici maddelerden uzağa
yerleştirilmelidir.
Kurulum Kılavuzu 11
3. Birlikte verilen kablolu sigorta yuvasını kullanırken (aracın sigorta paneline
bağlanılmıyorsa kullanılması gerekir):
a. Sigorta yuvasında, UL Listesinde bulunan 5 A'lik yavaş atan bir sigortanın
bulunduğundan emin olun.
b. Sigorta yuvasını aşağıda gösterildiği gibi kırmızı V+ kablosunun ucuna
ekleyin. Sigortadan güç bağlantı noktasına olan uzaklığı mümkün
olduğunca kısa tutun.
Topraklama
Kablosu (siyah)
5 A Sigorta ve Kablolu
Sigorta Yuvası
(isteğe bağlı)
4. Kablo başlığını hazırlayın.
a. Kırmızı kablo: +12/24 V araç güç kaynağına bağlayın.
Kablo Koruyucu
(çıplak kablo)
V+ Güç (kırmızı)
Güç Giriş Kablosu
12 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
b. Siyah kablo ve Kablo koruyucu: Araç topraklama kablosuna veya şasi
ucuna bağlayın.
NOT
Kablonun başlığının nasıl takıldığı araca göre değişir. Aracın
güç çıkış konektörü varsa güç kablosunun ucuna eşleşen bir
konektör bağlamalısınız. Basit bir kablo ucu veya piyasada
mevcut bir konektörle sigorta paneli bağlantısı kurabilirsiniz.
Aracın güç kaynağına nasıl ulaşacağınız hakkında bilgi edinmek
için aracın Kullanım Kılavuzu'na bakın.
5. Güç giriş kablosunu, şarj ünitesi üzerindeki güç portuna bağlayın.
Şarj ünitesine güç sağlandığını görmek için TC75'i takın. TC75 üzerindeki Şarj
LED'i, yavaş bir şekilde sarı renkte yanıp sönerek şarj edildiğini gösterir; pil
tamamen şarj olduğunda sabit yeşil renkte yanmaya başlar. Diğer göstergeler için
bkz. LED Göstergeler sayfa 14.
Kurulum Kılavuzu 13
TC75'i Takma ve Çıkarma
TC75'in yerine kilitlendiğini belirten tık sesini duyduğunuzda TC75 kilitleme
mekanizmasının çalıştığından ve TC75'in doğru bir şekilde takıldığından emin
olabilirsiniz.
DİKKAT
TC75'i şarj ünitesinden çıkarmak için TC75'i tutun ve şarj ünitesinden çekerek
çıkarın.
TC75'in şarj ünitesine düzgün bir şekilde takıldığından emin
olun. Düzgün bir şekilde takılmaması hasara ve
yaralanmalara yol açabilir. Zebra Technologies Corporation,
ürünlerin araç kullanırken kullanılmasından kaynaklanan
kayıplardan sorumlu değildir.
14 CRD-TC7X-CVCD1-01 Araç İçi Şarj Ünitesi
TC75 Pilini Şarj Etme
Şarj ünitesinin güç kaynağına bağlandığından emin olun. Bkz. CLA Güç
Bağlantısı sayfa 9 veya Sabit Kablolu Güç Bağlantısı sayfa 10.
TC75'i şarj ünitesine takın. TC75 takılır takılmaz şarj ünitesi üzerinden şarj olmaya
başlar. Bunun aracın aküsü üzerinde büyük bir etkisi yoktur. Pil yaklaşık dört saat
içinde şarj edilir. Tüm şarj göstergeleri için bkz. LED Göstergeler sayfa 14.
Şarj Etme Notu
Araç İçi Şarj Ünitesi'nin çalışma sıcaklığı -40°C ile +85°C arasındadır. TC75, şarj
ünitesine takılıyken sıcaklık yalnızca 0°C ile +40°C arasında olduğunda şarj
olacaktır.
LED Göstergeler
LED Gösterge
TC75 Pilini Şarj Etme (LED, TC75 üzerindedir)
Kapalı TC75 şarj ünitesine takılı değil, TC75 doğru şekilde
yerleştirilmemiş veya şarj ünitesine güç verilmiyor.
Hızlı Yanıp Sönen Kırmızı
(saniyede iki kere)
Yavaşça Yanıp Sönen
Sarı (her iki saniyede bir)
Sabit Yeşil Şarj tamamlandı.
Şarj etme hatası (pil şarjı için sıcaklık aralığı
karşılanmıyor veya çok uzun süredir şarj işlemi
tamamlanmıyor). TC75'in yerleşimini kontrol edin.
TC75 şarj oluyor.
Bakım ve Temizlik
Şarj ünitesine yağ, gres veya benzin bulaşmasına ve şarj ünitesi yuvasının alt
kısmında kir birikmesine izin vermeyin. Gerekirse şarj ünitesini hafif bir temizlik
ürünüyle temizleyin. Belirli bir temizlik ürününün kullanılıp kullanılmayacağından
emin değilseniz tavsiye için Zebra ile iletişime geçin.
Kurulum Kılavuzu 15
Sorun Giderme
Belirti Olası Neden Eylem
TC75 şarj LED'i
yanmıyor.
TC75'in pili şarj
olmuyor.
İletişim ve şarj
ünitesine güç
gelmiyordur.
TC75, şarj
ünitesinden çok
erken çıkarılmıştır.
Pil arızalıdır. Pili değiştirin.
TC75, şarj ünitesine
düzgün bir şekilde
yerleştirilmemiştir.
Ortam sıcaklığı çok
yüksek ya da çok
düşüktür.
Güç Girişi kablosunun şarj ünitesinin
Güç Portuna sağlam bir şekilde takılmış
olduğundan emin olun.
TC75'i şarj ünitesindeki yerine takın;
şarj olmadan önce çıkarmış olabilirsiniz.
TC75'in pili tamamen bittiyse pili
tamamen şarj etmek altı saati bulabilir.
TC75'i şarj ünitesinden çıkarın ve doğru
bir şekilde yeniden takın. Pil hala şarj
olmuyorsa Müşteri Desteği ile iletişim
kurun.
TC75 pil şarj LED'i, TC75 doğru bir
şekilde takılıyken ve şarj olurken yavaş
bir şekilde sarı renkte yanıp söner.
Araç içindeki ortam sıcaklığı çok yüksek
ya da çok düşük olabilir. Araç içindeki
sıcaklık, TC75 şarj sıcaklık aralığında
(0°C ile 40°C) olduğu zaman şarj işlemi
başlayacaktır.
Servis Bilgileri
Ekipmanınızın kullanımıyla ilgili bir sorun yaşarsanız kurumunuzun Teknik veya
Sistem Desteğine başvurun. Ekipmanla ilgili bir sorun varsa destek birimi şu
adresteki Zebra Destek Merkezi ile iletişim kuracaktır:
http://www.zebra.com/support.
Bu kılavuzun en son sürümü için http://www.zebra.com/support adresini ziyaret
edin.
Zebra Technologies Corporation
Lincolnshire, IL ABD
http://www.zebra.com
ZEBRA ve stil verilmiþ Zebra kafasý, Zebra Technologies Corporation þirketinin ticari
markalarýdýr ve dünya genelinde birçok bölgede kayýtlýdýr. Diðer tüm ticari markalar,
ilgili sahiplerinin mülkiyetindedir. © 2020 Zebra Technologies Corporation ve/veya
iþtirakleri. Tüm haklarý saklýdýr.
MN001830A02TR Revizyon A: Ocak 2020
Loading...
