Introduzione

In questa guida viene descritto come installare e utilizzare la base per veicolo CRD-TC7X-DCVH-01 con un computer touch TC75.

Installare la base in un veicolo. Una volta installata, la base:

• Tiene saldamente bloccato il TC75

• Fornisce alimentazione per il funzionamento del TC75 quando è collegato all'hub I/O USB opzionale.

Requisiti

Per il montaggio su una superficie piana:

• Quattro viti M3, rondelle piane e quattro dadi (in dotazione)

• Quattro tasselli a muro (non in dotazione).

Per il montaggio su un supporto RAM Mount

• Supporto RAM (venduto separatamente)

• Quattro viti M4, rondelle di bloccaggio e rondelle piane (in dotazione).

4 Guida all'installazione della base per veicolo

VISTA ANTERIORE

VISTA POSTERIORE

Fori di montaggio

Cavo di alimentazione di ingresso

Linguetta di sblocco

Componenti

Guida all'installazione 5

AVVERTENZA SICUREZZA STRADALE - Non

usare il TC75 mentre si guida. Parcheggiare prima il veicolo. Assicurarsi sempre che il TC75 sia inserito completamente nella base. Evitare di posizionarlo sul sedile o dove si potrebbe staccare facilmente in caso di incidente o di arresto improvviso. L'inserimento non corretto potrebbe provocare danni a oggetti o persone. Zebra non è responsabile per eventuali danni o perdite dovute all'uso dei prodotti durante la guida. Importante: la sicurezza viene prima di tutto.

Montaggio della base su una superficie piana

AVVERTENZA Montare la base per veicolo

esclusivamente in posizione verticale. Non montare la base per veicolo su un lato o capovolta, né fissarla a una superficie suscettibile a urti o collisioni di forza superiore a 10 G, in conformità con quanto stabilito dalla norma SAE J1455, sezione 4.10.3.5.

1. Scegliere una posizione per il montaggio della base.

Si consiglia di scegliere una superficie piatta e che assicuri un supporto adeguato per la base.

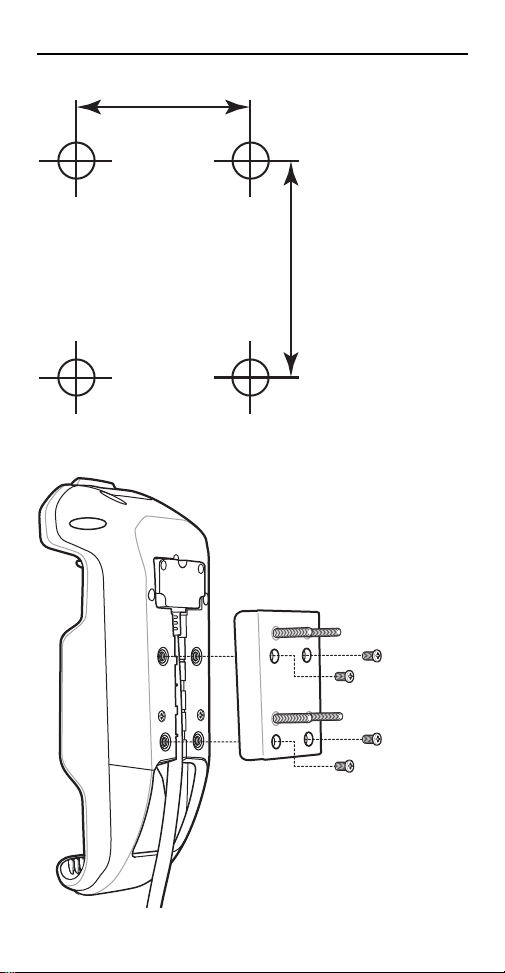

2. Preparare la superficie di montaggio, utilizzando il modello

per il montaggio in basso, con tasselli a muro in grado di sopportare il peso della base e del dispositivo. I tasselli devono supportare quattro viti M3.

6 Guida all'installazione della base per veicolo

38,1 mm 1,5 pollici

30,18 mm

1,12 pollici

3. Allineare i fori di montaggio sulla piastra di montaggio ai

fori presenti sulla base per veicolo.

Guida all'installazione 7

4. Fissare la piastra di montaggio utilizzando quattro viti M3

(in dotazione).

AVVERTENZA Non installare la base per veicolo

sopra o accanto al pannello protettivo degli airbag o all'interno di una zona di aerazione. Inoltre, evitare di installarlo in un punto che possa causare problemi di sicurezza o di guida.

5. Allineare le viti della piastra di montaggio ai fori per viti

nella superficie.

6. Serrare la vite per fissare la base alla piastra di

montaggio.

8 Guida all'installazione della base per veicolo

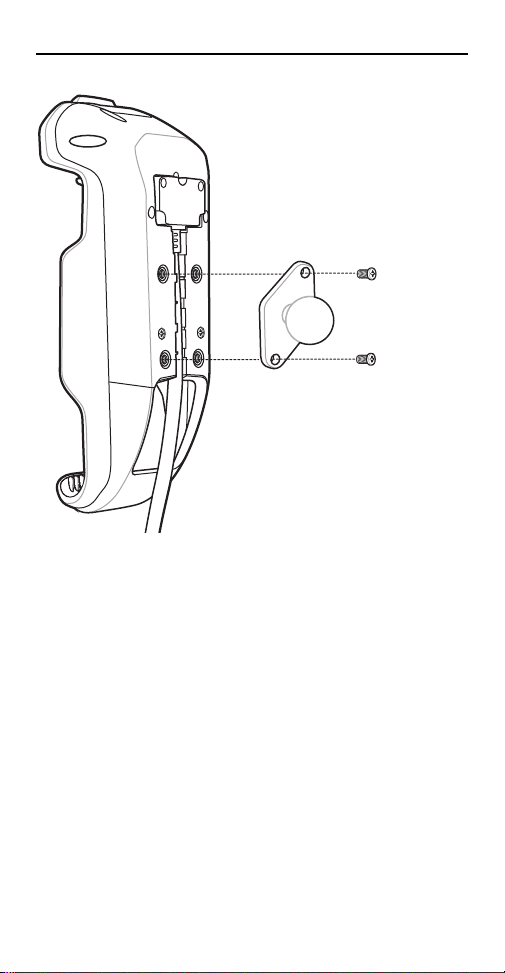

Montaggio della base su un supporto RAM Mount

Per montare la base su un supporto RAM Mount:

AVVERTENZA Montare la base per veicolo

1. Per le istruzioni di montaggio del supporto RAM Mount,

seguire le istruzioni fornite con il supporto.

2. Allineare la base per veicolo alla base sferica del supporto

RAM Mount.

3. Fissare la base per veicolo alla base sferica utilizzando le

viti M4, le rondelle di bloccaggio e le rondelle piane (in dotazione).

AVVERTENZA Non installare la base per veicolo

sopra o accanto al pannello protettivo degli airbag o all'interno di una zona di aerazione. Inoltre, evitare di installarlo in un punto che possa causare problemi di sicurezza o di guida.

Guida all'installazione 9

4. Fissare il supporto RAM Mount al veicolo in base al tipo di

supporto. Consultare le istruzioni fornite con il supporto RAM Mount.

5. Serrare la vite per fissare la base alla piastra di

montaggio.

6. Regolare il supporto RAM Mount in base alle istruzioni del

supporto.

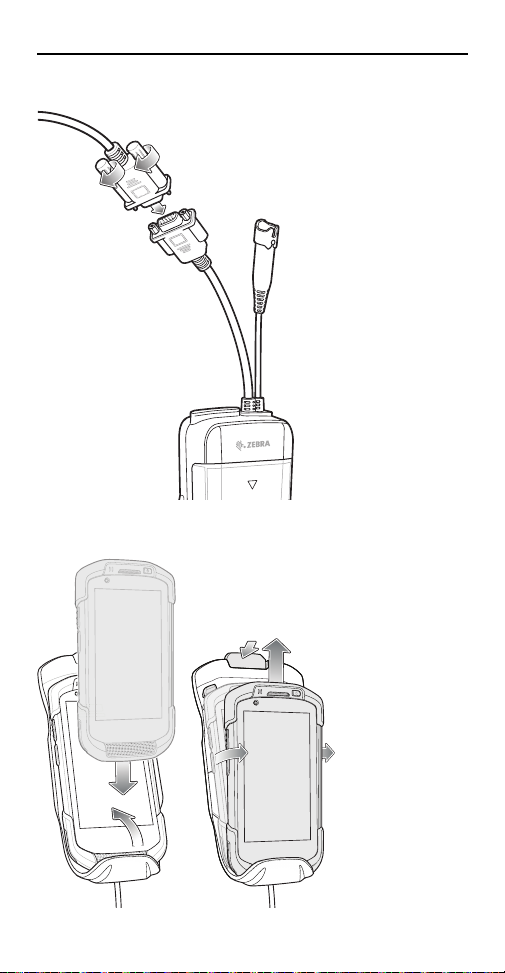

Alimentazione dell'hub I/O USB

Per collegare l'hub I/O USB alla base per veicolo:

1. Collegare il connettore di alimentazione di ingresso al

connettore di alimentazione di uscita dell'hub I/O USB.

2. Serrare le viti a testa zigrinata.

10 Guida all'installazione della base per veicolo

Inserimento e rimozione del TC75

Guida all'installazione 11

Per assicurarsi che il TC75 sia inserito correttamente, prestare attenzione fino ad udire lo scatto che indica l'attivazione del meccanismo di blocco e che il TC75 è ben fissato.

AVVERTENZA Assicurarsi che il TC75 sia inserito

completamente nella base. L'inserimento non corretto potrebbe provocare danni a oggetti o persone. Zebra Technologies Corporation non è responsabile per eventuali danni o perdite dovute all'uso dei prodotti durante la guida.

Per rimuovere il TC75 dalla base, premere il dispositivo di rilascio, afferrare il TC75 e sollevarlo dalla base per veicolo.

Ricarica della batteria del TC75

Assicurarsi che la base per veicolo sia collegata a una fonte di alimentazione. Vedere Alimentazione dell'hub I/O USB a

pagina 9.

Inserire il TC75 nella base. La ricarica inizia non appena il TC75 viene inserito nella base. Questa operazione non consuma in maniera significativa la batteria del veicolo. La batteria impiega all'incirca quattro ore per ricaricarsi. Vedere

Indicatori LED a pagina 12 per le informazioni sulla ricarica.

Nota sulla ricarica

La temperatura di esercizio della base per veicolo è compresa tra -40 °C e +85 °C. Quando è posizionato nella base, il TC75 si ricarica solo se la temperatura è compresa tra 0 °C e +40 °C.

12 Guida all'installazione della base per veicolo

Indicatori LED

LED Indicazione

Ricarica della batteria del TC75 (il LED è sul TC75)

Spento Il TC75 non si trova nella base, non

Rosso lampeggiante veloce (due lampeggii al secondo)

Ambra lampeggiante lento (un lampeggio ogni due secondi)

Verde fisso La ricarica è completa.

è posizionato correttamente o la base non è alimentata.

Errore durante la ricarica (superamento della soglia di temperatura per la ricarica o tempo di ricarica troppo lungo senza completamento dell'operazione). Controllare il posizionamento del TC75.

Il TC75 è in fase di ricarica.

Precauzioni e pulizia

Evitare che olio, grasso o benzina entrino in contatto con la base e fare in modo che non si accumulino impurità sul fondo dello slot della base. Se necessario, pulire la base con un detergente delicato. Se non si è certi del prodotto detergente da utilizzare, contattare Zebra per ricevere assistenza.

Guida all'installazione 13

Troubleshooting

Sintomo

Il LED di ricarica del TC75 non si accende.

La batteria del TC75 non si carica.

Causa

possibile

La base non è alimentata.

Il TC75 è stato rimosso dalla base troppo presto.

La batteria è danneggiata.

Il TC75 non è posizionato correttamente nella base.

La temperatura ambiente è troppo alta o troppo bassa.

Azione

Assicurarsi che il cavo di alimentazione di ingresso sia collegato saldamente alla porta di alimentazione della base.

Riposizionare il TC75 ne lla base; è possibile che sia stato rimosso prima che fosse ricaricato. Se la ba tter ia del TC75 è completamente esaurita, saranno necessarie fino a sei ore per ricaricarla completamente.

Sostituire la batteria.

Rimuovere il TC75 dalla base e reinserirlo correttamente. Se la batteria continua a non ricaricarsi, contattare l'amministratore di sistema.

Il LED di ricarica della batteria del TC75 lampeggia lentamente con color ambra se il TC75 è inserito correttamente e si sta ricaricando.

La temperatura ambiente all'interno del veicolo potrebbe essere troppo alta o troppo bassa. La ricarica ha inizio quando la temperatura nel veicolo si trova nell'intervallo della temperatura di ricarica del TC75 (da 0 °C a 40 °C).

14 Guida all'installazione della base per veicolo
