TC56
MN-002956-04ZHCN
触摸式数据终端
快速入门指南
2 TC56 触摸屏计算机
未经书面许可，不得以任何形式或通过任何电子/机械方式使用或转载本文的任何部分。其中的电子/机械方式包括但不限于影印、
录制或信息存储和检索系统。本手册内容如有更改，恕不另行通知。
软件严格“依照原样”提供。所有软件（包括固件）均需要有许可证才能使用。我们为用户授予下面所提供的每种软件或固件程序（授
权程序）的不可转让且非排它的使用许可。除非另有声明，否则未经事先书面同意，用户不得转让、二次许可或以其他形式转让这类
许可证。同时未经版权法允许，用户无权完全或部分复制许可程序。用户在未得到书面许可的前提下，不得修改许可程序的任何表格
或部分，也不应将其与其他程序资料合并、创建派生程序或在网络中使用许可程序。用户同意严格遵循许可程序的版权声明，
并在用户创建的所有完整或部分授权副本中包含版权声明。用户同意不对提供的任何许可程序或其中任何部分执行反编译、反汇编、
解码或逆向工程。
我们保留为完善可靠性、功能或设计而对任何软件或产品做出更改的权利。
由于此处所述应用程序或任何产品、电路或应用程序的使用而引发的或与之相关的产品问题，我们均不承担任何责任。
不得假借任何知识产权之名明示或通过暗示、默许或其他方式授予许可证。仅为我们的产品中所包含的设备、电路和子系统提供暗示
许可。
保修
要获得 Zebra 硬件产品产品保修声明的完整内容，请访问：www.zebra.com/warranty 。
服务信息
如果在使用设备时遇到问题，请与您所在机构的技术或系统支持人员联系。如果设备出现任何问题，他们将与 Zebra 支持中心联系：
http://www.zebra.com/support
。
要获得本指南的最新版本，请访问：www.zebra.com/support
。
快速入门指南 3
PTT 按钮
扫描按钮
麦克风
接口连接器
扬声器
触摸屏
光传感器
充电/通知 LED 指示灯
接近传感器
麦克风
数据采集 LED 指示灯
接收器
ActiveEdge Touch Zone
ActiveEdge Touch
Zone
可编程按钮
电池释放钮
电池释放钮
音量增加/降低按钮
NFC 天线
闪光灯
扫描窗
扫描按钮
摄像头
电源按钮
耳机插孔
电池
功能
注意
ActiveEdge Touch Zone 可在版本 BSP 19-01.4 及更高版本上使用。
安装 microSD 卡
microSD 卡插槽提供了辅助非易失性存储。插槽位于电池组下面。请参阅该卡随附的文档以获取更多信息，并按照制造商的建议
使用。
警告
遵循相应的静电释放 (ESD) 注意事项以避免损坏 microSD 卡。正确的 ESD 防范措施包括 （但不限于）在防静电台垫上操作，
以及确保操作员已正确接地。
4 TC56 触摸屏计算机
1. 提起卡盖。
2. 将 microSD 卡架盖滑动至“打开”位置。
3. 提起 microSD 卡架盖。
4. 将 microSD 卡插入卡架盖，确保卡滑入卡架盖两侧的卡舌。
快速入门指南 5
5. 合上 microSD 卡架盖。
6. 将 microSD 卡架盖滑动至“锁定”位置。
警告
必须重新装好卡盖并牢固将其固定到位，从而确保设备正确密封。
7. 重新安装卡盖。
安装 SIM 卡
注意
警告
1. 取下卡盖。
只能使用 nano SIM 卡。
遵循相应的静电释放 (ESD) 注意事项以避免损坏 SIM 卡。正确的 ESD 防范措施包括（但不限于）在防静电台垫上操作，以及确
保操作员已正确接地。

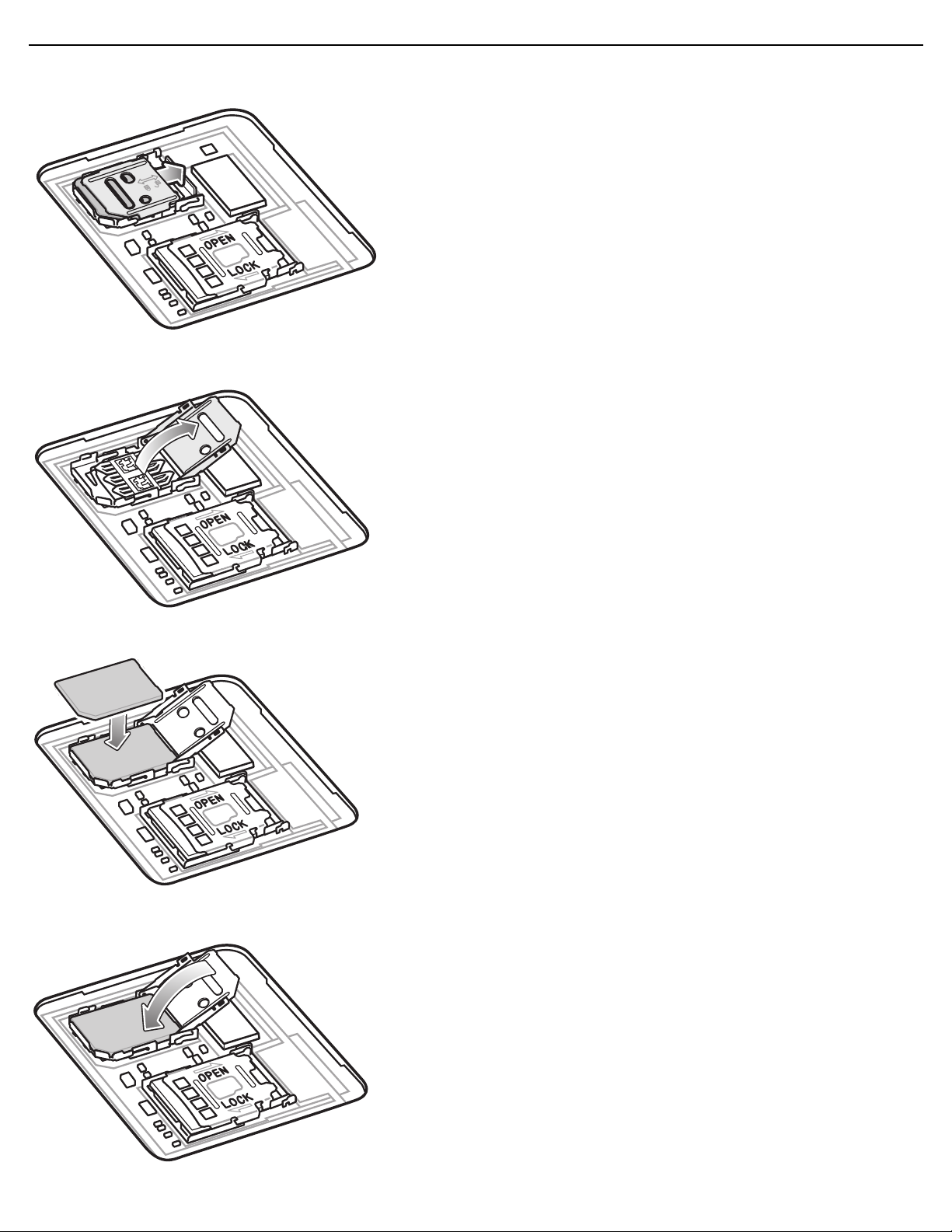

6 TC56 触摸屏计算机
2. 将 SIM 卡架盖滑动至“解锁”位置。
3. 提起 SIM 卡架盖。
4. 将 nano SIM 卡面朝下置于卡架中。
5. 合上 SIM 卡架盖。
快速入门指南 7
6. 将 SIM 卡架盖滑动至“锁定”位置。
警告
必须重新装好卡盖并牢固地将其固定到位，从而确保设备正确密封。
7. 重新安装卡盖。
8 TC56 触摸屏计算机

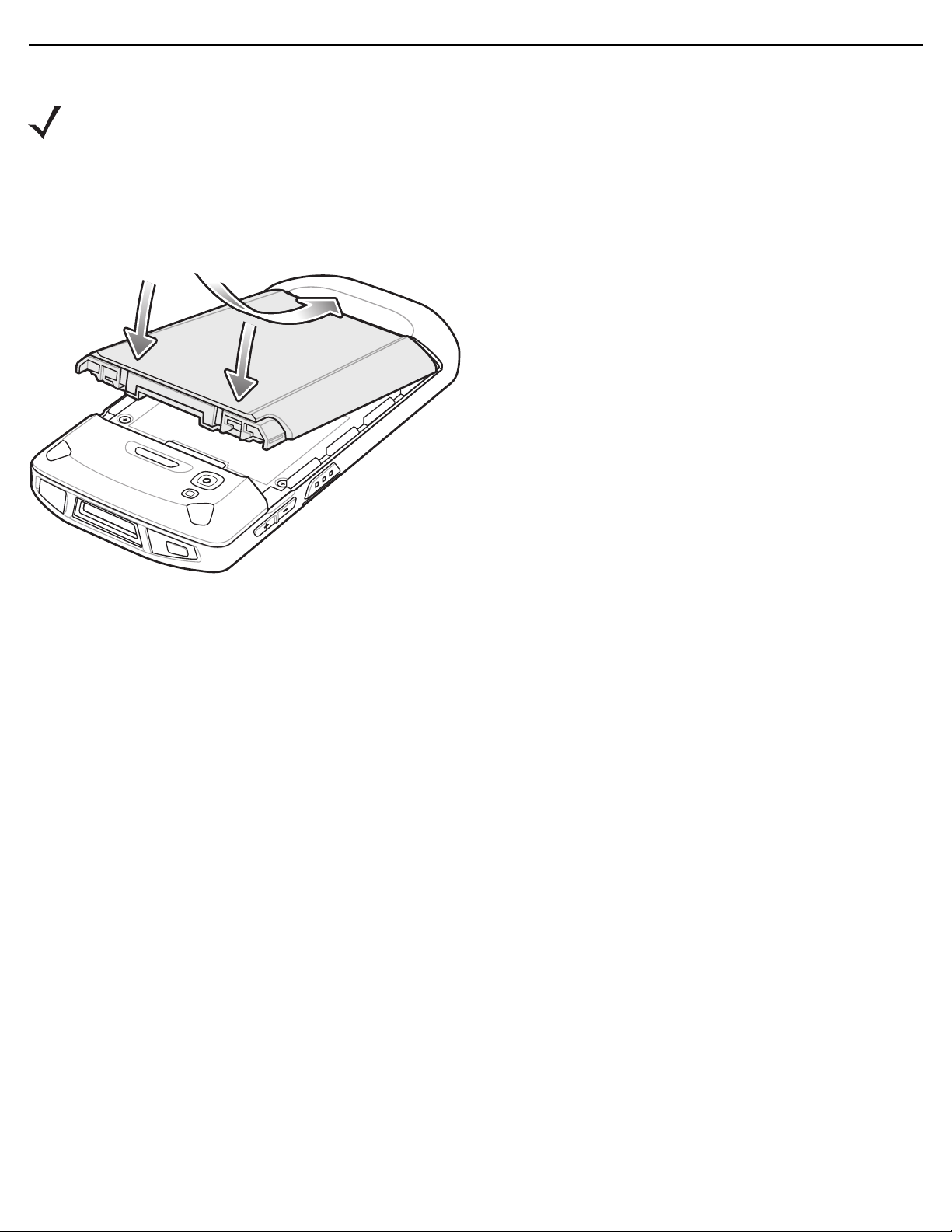

安装电池
注意
用户改装本设备 （尤其是在电池槽中放入标签、资产标签、印刷品、贴纸等物品）可能会影响设备或附件的预期性能。密封
（入侵保护 (IP)）、耐冲击性能 （跌落和滚落）、功能、温度耐受性等性能级别可能会受到影响。
请勿将任何标签、资产标签、印刷品、贴纸等物品放入电池槽中。
要安装电池：
1. 将电池的银色一端插入电池槽中。
2. 向下按电池，直到卡入就位。
快速入门指南 9
为 TC56 充电
使用以下附件之一为 TC56 和/或备用电池充电。
表 1
充电和通讯
充电 通信
说明 部件号
电池
（在设备中）
备用电池
USB
以太网
单槽 USB/仅充电通讯座工具包
5 槽仅充电通讯座工具包
带电池充电器套件的 4 槽仅充
电通讯座
5 槽以太网通讯座工具包
4 槽电池充电器套件
耐用型充电/USB 电缆
CRD-TC51-1SCU-01
CRD-TC51-5SCHG-01
CRD-TC51-5SC4B-01
CRD-TC51-5SETH-01
SAC-TC51-4SCHG-01
CBL-TC51-USB1-01
是 否 是 带可选模块
是否否否
是是否否
是是否是
否是否否
是否是否
为 TC56 充电
注意
确保遵循 TC56
1. 要为主电池充电，请将充电附件接入相应的电源。
2. 将 TC56 插入通讯座或连接电缆。 TC56 开启并开始充电。正在充电时，充电/通知 LED 指示灯呈琥珀色闪烁；充满电后，变为
绿色长亮。
电池 (>
许多情况下， 90% 电量即可满足日常使用需要。充满电 （100% 电量）约可支持使用 14 小时。要获得最佳的充电结果，仅限使用
Zebra 充电附件和电池。请在室温条件下，当 TC56 处于睡眠模式时为电池充电。
15.48瓦特小时（典型）/ > 4,150 mAh）从完全耗尽充至 90% 需要约 2.5 小时，从完全耗尽到完全充满需要约 3 个小时。在
用户指南
中所述的电池安全指导原则。
为备用电池充电
1. 将备用电池插入备用电池插槽中。
2. 确保已正确放置电池。
备用电池充电 LED 指示灯闪烁，表示正在充电。有关充电指示灯的内容，请参阅表 2。
电池 (>
许多情况下， 90% 电量即可满足日常使用需要。充满电 （100% 电量）约可支持使用 14 小时。要获得最佳的充电结果，仅限使用
Zebra 充电附件和电池。
15.48瓦特小时（典型）/ > 4,150 mAh）从完全耗尽充至 90% 需要约 2.5 小时，从完全耗尽到完全充满需要约 3 个小时。在
10 TC56 触摸屏计算机
电源 LED 指示灯
表 2
充电/通知
LED
充电指示灯
状态
熄灭 TC56 未在充电。 TC56 没有正确插入通讯座中或未连接到电源。充电器/
呈琥珀色慢速闪烁
（每 4 秒钟闪烁 1 次）
呈红色慢速闪烁
（每 4 秒钟闪烁 1 次）
绿色长亮 充电完成。
红色长亮 充电完成，但电池即将报废。
呈琥珀色快速闪烁
（每秒钟闪烁 2 次）
呈红色快速闪烁
（每秒钟闪烁 2 次）
在 0°C 至 40°C（32°F 至 104°F）之间的温度下为电池充电。设备或通讯座始终以安全智能方式为电池充电。在较高温度条件下（如
约 +37°C (+98°F)），设备或通讯座在短期内会交替启用和禁用电池充电，以保持电池处于可接受温度范围内。当因为温度反常而禁
用充电时，设备和通讯座会通过 LED 指示灯做出指示。
LED
指示
通讯座未通电。
TC56 正在充电。
TC56 正在充电，但电池即将报废。
充电出错，如：
• 温度过低或过高。
• 充电多时仍未完成 （通常为 8 个小时）。
充电出错，但电池即将报废，例如：
• 温度过低或过高。
• 充电多时仍未完成 （通常为 8 个小时）。
单槽 USB 充电通讯座
快速入门指南 11
电源 LED 指示灯
TC56 充电槽
电源 LED 指示灯
备用电池插槽
TC56 充电槽
备用电池充电
LED 指示灯

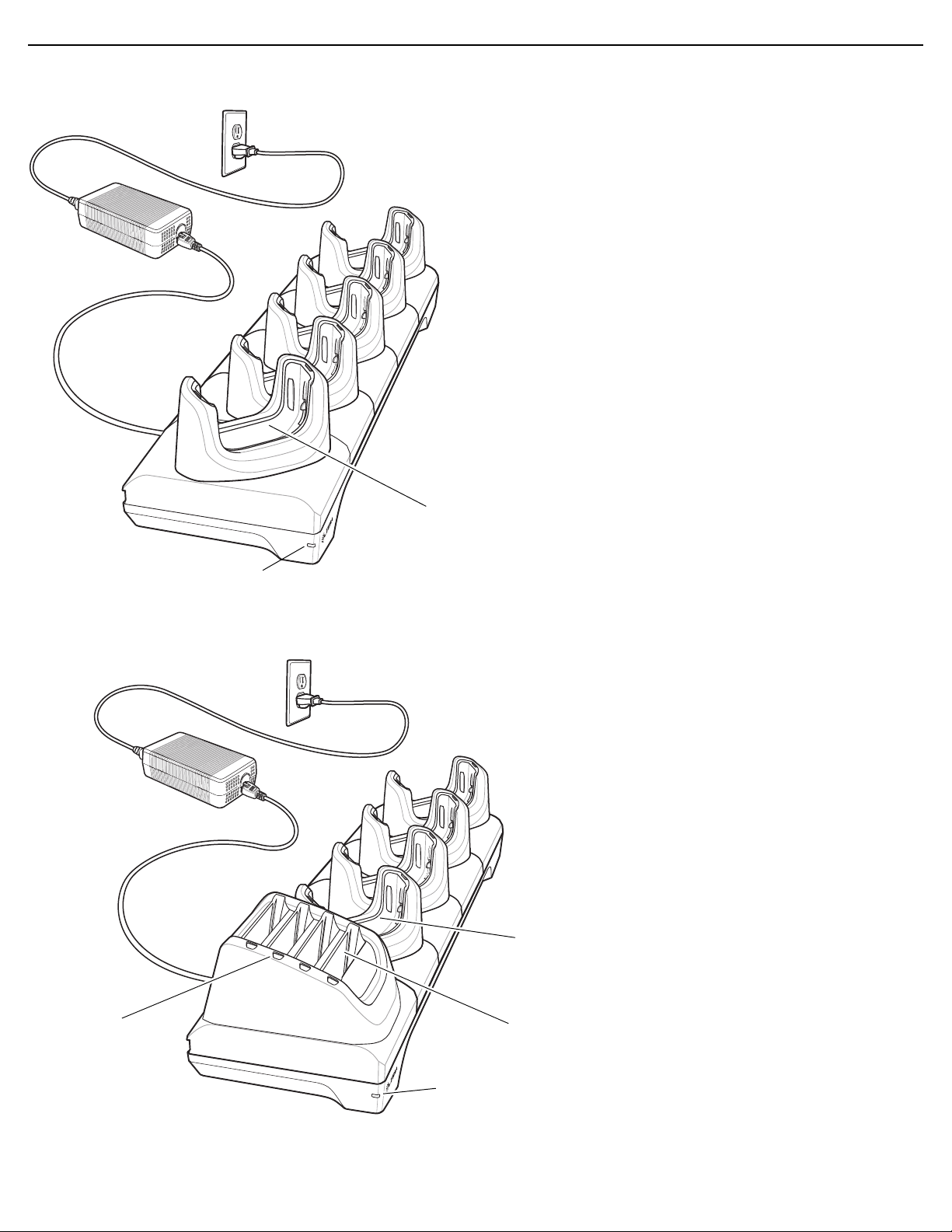

5 槽仅充电通讯座
带电池充电器的 4 槽仅充电通讯座
12 TC56 触摸屏计算机
1000 LED
TC56 充电槽
100/100 LED
备用电池充电
LED 指示灯 (4)
电源 LED 指示灯
备用电池插槽
5 槽以太网通讯座
4 槽电池充电器
快速入门指南 13
耐用型充电/USB 电缆
14 TC56 触摸屏计算机
扫描
要读取条码，必须安装已启用扫描功能的应用程序。TC56 包含 DataWedge 应用程序，允许用户启用成像器、对条码数据解码并显
示条码内容。
1. 确保 TC56 上的应用程序已打开，且文本字段在对焦位置 （文本光标在文本字段中）。
2. 将 TC56 顶部的扫描窗对准条码。
图 1
成像器扫描
3. 按住扫描按钮。
打开红色激光瞄准模式以帮助瞄准。
注意
当 TC56 处于“提货单”模式时，除非瞄准点触及条码，否则成像器不会对条码解码。
4. 请确保条码在瞄准模式中十字准线形成的区域内。瞄准点用于在高亮度环境下增加可视性。

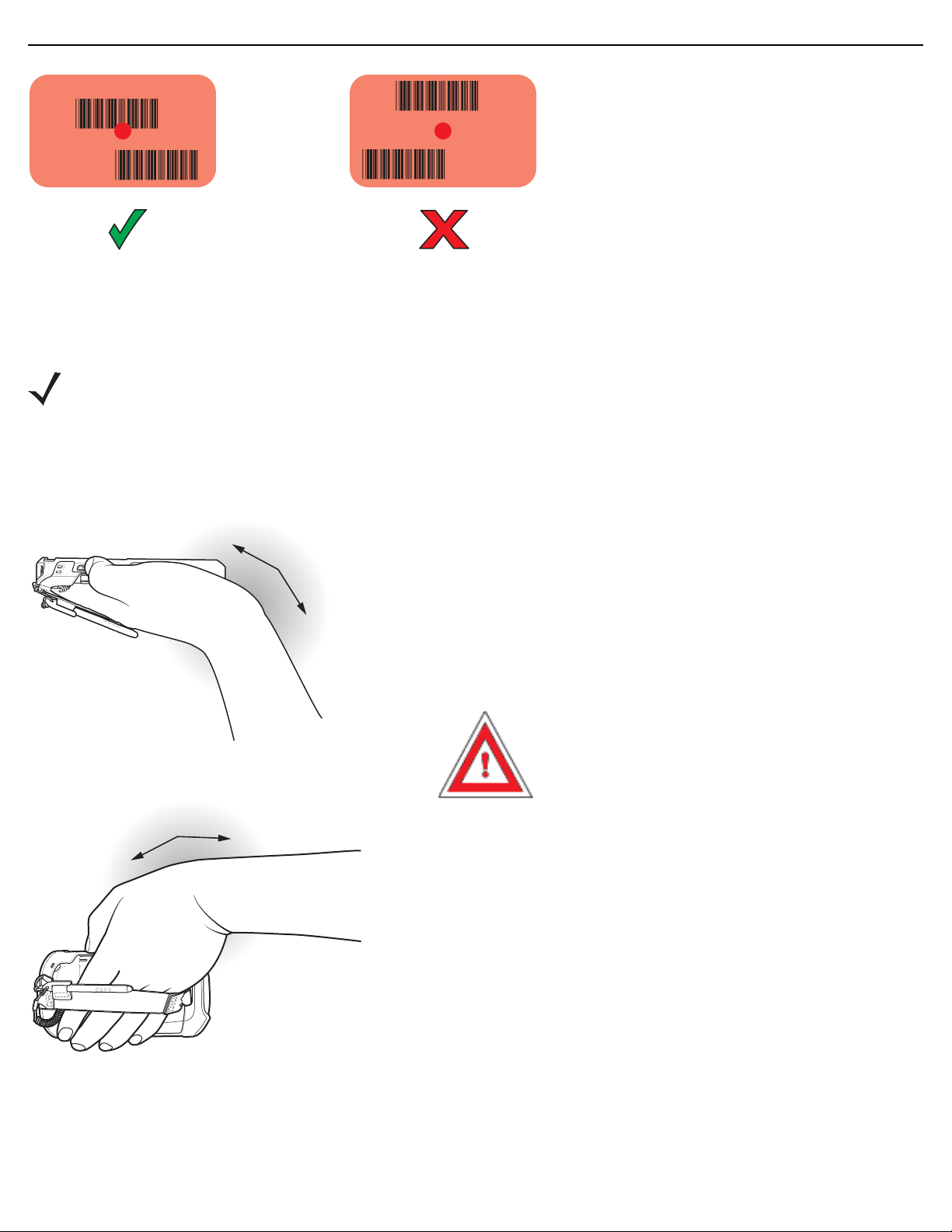

图 1-1
瞄准模式
快速入门指南 15
避免手腕过度弯曲
图 1-2
提货单模式，并且瞄准模式中有多个条码
5. 默认情况下，如果数据捕捉 LED 指示器呈绿色亮起，并发出一声蜂鸣声，则表示已成功解读条码。
6. 松开扫描按钮。
注意
二维条码阅读器解码通常一瞬间即可完成。只要一直按住扫描按钮， TC56 就会重复所需步骤，为印制粗糙或难以读取的条码拍
摄数码图片 （图像）。
7. 条码数据内容显示在文本字段中。
操作注意事项
Zebra Technologies Corporation
3 Overlook Point
Lincolnshire, Illinois 60069 USA
zebra.com
© 2019 ZIH 公司和/ 或其子公司。保留所有权利。ZEBRA 和标志性的 Zebra 斑马头像是 ZIH 公司在全球许多司法管
辖区内注册的商标。所有其他商标均为其各自所有者的财产。
MN-002956-04ZHCN 版本 A - 2019 年 11 月
