CS4070 Tarayıcı
Hızlı Başvuru Kılavuzu
2 CS4070 Tarayıcı
Bu belgenin herhangi bi r kısmı, yazılı izin alınmadan hiçbir
şekilde, elektronik ya d a mekanik olarak kopyalanamaz ve
kullanılamaz. Buna fotokopi, kayıt gibi elektronik ve mekanik
yöntemler ve bilgi depol ama ya da alma sistemleri de dahildir.
Bu belge önceden bildirimde bulunmaksızın değiştirilebilir.
Yazılım kesinlikle "olduğu gibi" sağlanmıştır. Ü rün y azılımı da
dahil olmak üzere her türlü yazılım kullanıcı için lisanslı olarak
sağlanmaktadır. İşbu sözleşme kapsamında kullanıcıya her
bir yazılım ve ürün yazılımı programı için devredilemez ve
münhasır olmayan bir lisans verilmektedir (lisanslı program).
Aşağıda belirtilen durum hariç olmak üzere bu lisans, yazılı
iznimiz olmadan kullanıcı tarafından devredilemez, alt lisansı
verilemez veya başka bir şekilde aktarılamaz. Telif hakkı
kanunu uyarınca izin verilenler hariç olmak üzer e yazılımı
tamamen ya da kısmen kopyalama hakkı bulunmamaktadır.
Kullanıcı, yazılı izin olmadan lisanslı programın herhangi bir
kısmını hiçbir şekilde değiştirmeyecek, birleştirmeyecek veya
başka bir programa dahil etmeyecek, lisanslı programı
kullanarak yeni bir çalışma yapm ayacak ve lisanslı programı
ağda kullanmayacaktır. Kullanıcı, verilen programlardaki bu telif
hakkı bildirimini korumayı ve aynı bildirimi, yapacağı izinli
bütünlüklü ya da kısmi kopyalara da eklemeyi kabul eder.
cı, kendisine verilen progr amı ya da bunun bir kısmını
Kullanı
kaynak koda dönüştürmemeyi, kaynak kod oluşturmamayı,
kod okumamayı ve kod çözmemeyi kabul eder.
Zebra; güvenilirliği, işlevselliği ya da tasarımı geliştirmek için
tüm ürünlerinde her türlü değişikliği yapma hakkını saklı tutar.
Zebra, burada tanımlanan herhangi bir ürünün, devrenin ya da
uygulamanın kullanılmasından veya uygulanmasından
kaynaklanan ya da bunlarla bağlantılı hiçbir ürün
sorumluluğunu kabul etmemektedir.
Zebra ürünlerinin kullanılabileceği hiçbir ürün birleşimi, sistem,
cihaz, makine, malzeme, yöntem ya da süreci kapsayan ya da
bunlarla ilgili olan hiçbir patent hakkı ya da patent altında hiçbir
lisans açık bir şekilde, zımnen veya hukuki engele bağlı olarak
verilmemektedir. Zımni lisans ya lnızca Zebra ürünlerinde
bulunan ekipmanlar, devreler ve al t sistemler için söz
konusudur.
er ticari markalar ve hizme t markaları, ilgili sahiplerinin
Diğ
mülkiyetindedir. Bluetooth, Bluetooth SIG'nin tescilli ticari
markasıdır. Microsoft, Windows ve ActiveSync, Microsoft
Corporation'ın tescilli ticari markaları veya ticari markalarıdır.
Tüm diğer ürün veya hizmet adları ilgili sahiplerinin
mülkiyetindedir.
Hızlı Başvuru Kılavuzu 3

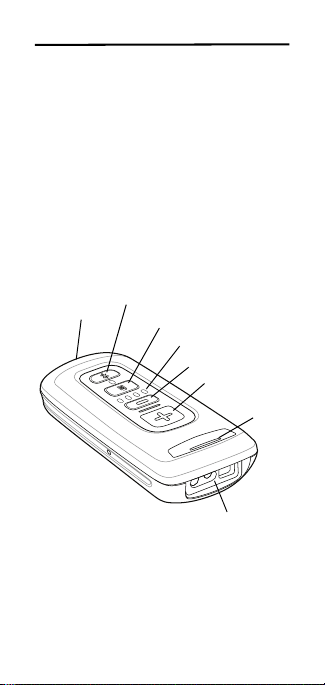

Tar a y ıcı Penceresi
Tar a m a/ E k le m e
Düğmesi
LED
Bluetooth Düğmesi / LED
Silme Düğmesi
Pil Seviyesi LED'leri
Pil Seviyesi Düğmesi
Mikro USB
Bağlantı Noktası
Giriş
CS4070 Tarayıcı birçok farklı kullanım için
barkodları yakalayıp depolar ve USB bağlantısı
ya da Bluetooth ile bir sunucuya iletir.
Bu belge CS4070 tarayıcıların ayarlarının
yapılması, programlanması ve kullanımı ile ilgili
temel talimatları açıklamaktadır. Tar ayıcı
aşağıdaki yapılandırmalarda mevcuttur:
• CS4070SR - Standart aralık, kablosuz
Bluetooth
• CS4070HC - Sağlık, kablosuz Bluetooth
Her tarayıcıda bir mikro USB sunucu kablosu
bulunur. Takma, şarj etme ve sunucu bağlantısı
için de şarj üniteleri bulunmaktadır.
4 CS4070 Tarayıcı
Şarj Etme
CS4070'ı ilk kez kullanmadan önce, mikro USB
kablosunu veya şarj ünitesini kullanarak şarj
LED'inin dört ışığı da yeşil yanana kadar pili
şarj edin. Tamamen boş bir pilin ortalama şarj
olma süresi üç saattir.
Pili Takma

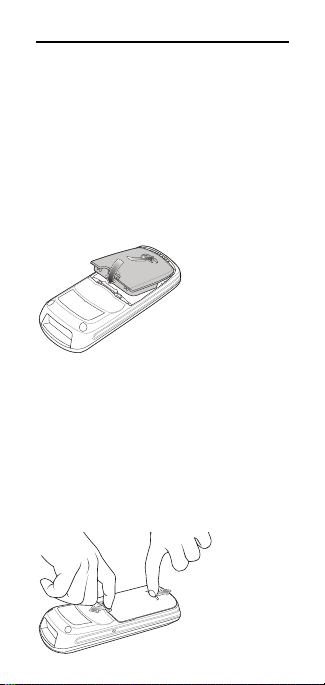

1. Pili, cihazın arkasındaki pil bölmesine alt
tarafı önce girecek şekilde takın. Şarj
temas noktalarının tarayıcının alt tarafına
bakmasına dikkat edin.
2. Pili, pil serbest bırakma tırnağı yerine
oturana kadar pil bölmesine doğru aşağıya
bastırın.
Pili Çıkarma
Pili çıkarmak için serbest bırakma tırnağını
bir parmağınızla kaldırın ve diğer elinizin
bir parmağını kullanarak pil yuvasının alt
kısmındaki girintiden geriye doğru çekin.
Pil alt kenar etrafında döner ve pilin tırnak
kenarı yukarı atarak pili iki kenarından
kaldırıp çıkarmanızı sağlar.
Hızlı Başvuru Kılavuzu 5
USB Sunucu Kablosu ile şarj etme

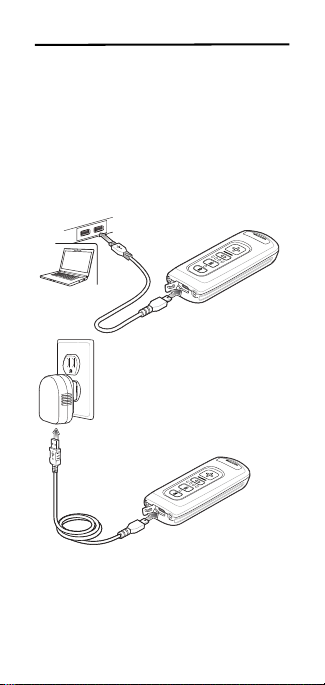

1. Kablonun mikro USB konektörünü
tarayıcıdaki arayüz bağlantı noktasına
takın.
2. Sunucu kablosunun diğer ucunu sunucu
bilgisayardaki bir USB bağlantı noktasına
ya da bir AC prizine takılmış bir USB güç
adaptörüne bağlayın.
6 CS4070 Tarayıcı
Şarj Ünitesi ile Şarj Etme

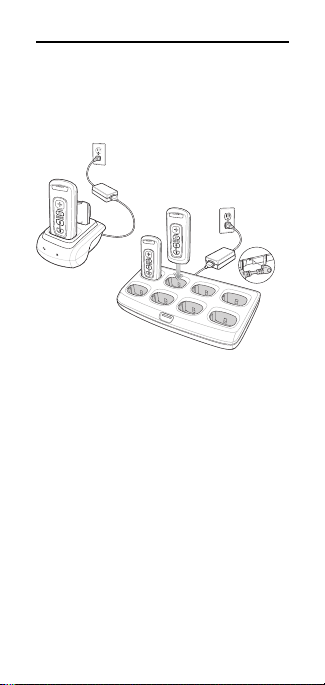

1. Tek yuvalı veya 8 yuvalı şarj ünitesini güce
bağlayın.
2. CS4070'i bir cihaz yuvasına takarak şarj
etmeye başlayın.
CS4070 şarj olmaya başlar. Şarj durum
LED'leri yanarak ilerleme durumunu gösterir.
Şarj göstergeleri için bkz. Kullanıcı
Göstergeleri, sayfa 14.
Aksesuarlarla ilgili bilgi için CS4070 Tarayıcı
Ürün Başvuru Kılavuzu'na bakın.
Hızlı Başvuru Kılavuzu 7
Yedek Pilleri Şarj Etme
1. Tek yuvalı şarj ünitesini veya 8 yuvalı yedek
pil şarj cihazını güce bağlayın.
2. Pili, şarj temas noktaları aşağıya bakacak
ve şarj ünitesindeki şarj etme pimlerine
temas edecek şekilde yedek pil yuvasına
takın.
Şarj ünitesindeki şarj LED'i yanarak şarj
durumunu gösterir.
Bir Sunucuya Bağlama
Yığın Bağlantısı
Mikro USB kablosu, CS4070 ile bilgisayar
arasında iletişim sağlar ve CS4070'in pilini şarj
eder.
Not Yığın tarama moduna girmek için
tarayıcı bir Bluetooth sunucusuyla
eşleştirilemez.
Bağlantı talimatları için bkz. USB Sunucu
Kablosu ile şarj etme, sayfa 5.
8 CS4070 Tarayıcı
Bluetooth Bağlantısı
Eşleştirme
CS4070 Seri Bağlantı Noktası Profili (SPP)
ve İnsan Arayüz Cihazı (HID) protokollerini
destekler. Bluetooth özelliğine sahip bir
sunucuyla eşleştirmek için:
1. Tarayıcıyı uyku durumundan çıkarmak için
tarama düğmesine (+) basın.
2. Tarayıcı bip sesi çıkarana ve mavi LED
yanıp sönmeye başlayarak tarayıcının
sunucu tarafından bulunabilir olduğunu
gösterene kadar Bluetooth düğmesini basılı
tutun.
3. Sunucuda Bluetooth eşleştirme
uygulamasını başlatın ve uygulamayı
Bluetooth cihazını bulma moduna getirin.
Eşleştirme örnekleri için bkz. CS4070
Tar ay ıcı Ürün Başvuru Kılavuzu.
4. Bulunan cihazlar listesinden CS4070'i
seçin. Bluetooth uygulaması sizden
oluşturmuş olduğu bir PIN kodunu
taramanızı ya da bir PIN kodu oluşturup
bu kodu taramanızı isteyebilir.
5. Gerekirse PIN ile eşleşen PIN Giriş
Barkodları, sayfa 10 için tarama yapın,
ardından Giriş öğesini taratın.
Ta ra y ıcının sunucu ile eşleştiğini belirtmek için
Bluetooth düğmesi yavaş bir şekilde yanıp
söner.
Not USB kablosu ile şarj esnasında
Bluetooth eşleştirmesine geçici
olarak ara verilir. Kablo çıkarılınca
Bluetooth eşleştirmesi devam eder.
Not Bir iPad ile eşleştirirken, sanal
klavyeyi açıp kapatmak için
CS4070'teki silme düğmesine (-)
basın.
Hızlı Başvuru Kılavuzu 9
Donanım Kilidi ile Eşleştirme
Bir USB HID cihazıyla eşleştirmek üzere
donanım kilidi aksesuarını kullanmak için:
1. RJ45 kablosunu donanım kilidinin RJ45
bağlantı noktasına, kablonun diğer ucunu
da HID cihazındaki USB bağlantı noktasına
bağlayın.
2. Tarayıcıyı uyku durumundan çıkarmak için
tarama düğmesine (+) basın.
3. Donanım kilidindeki barkodu tarayarak
tarayıcıyı HID cihazıyla eşleştirin.
Eşleştirmeyi kaldırma
Tar a yıcı ve sunucu arasındaki eşleştirmeyi
kaldırmak için Bluetooth düğmesine basın.
Eşleştirme kaldırıldığında Bluetooth düğmesi
artık yanıp sönmez.
Not Yığın tarama moduna girmek için
tarayıcı bir Bluetooth sunucusuyla
eşleştirilemez.
10 CS4070 Tarayıcı
PIN Giriş Barkodları
0
1
2
3
4
5
