USB I/O Hub
安装指南
2 USB I/O Hub 安装指南
Zebra 保留更改任何产品以提高其可靠性、改进其功能或设计
的权利。
由于此处所述任何产品、电路或应用程序的应用，或使用而引
发的与之相关的产品问题， Zebra 概不承担任何责任。
对于可能用到 Zebra 产品的任何产品组合、系统、仪器、机
械、材料、方法或流程， Zebra 未以明示、暗示、禁止反言或
其他任何方式授予使用上述情况涉及到的或与之相关的专利权
或专利的许可。 Zebra 仅为其产品中所包含的设备、电路和子
系统提供暗示许可。
保修
要获得完整的 Zebra 硬件产品保修声明，请访问：
http://www.zebra.com/warranty 。
安装指南 3
简介
本指南介绍了如何安装和使用带车载通讯座的
将 USB I/O Hub 安装到车辆中。安装后， USB I/O Hub：
• 为车载通讯座供电
• 为三个 USB 设备 （如打印机）提供 USB Hub
• 提供通电的 USB 端口，为另一台设备充电。
此款 USB I/O Hub 的电源由汽车的 12V 或 24V 电气系统提
供。其工作电压为 9V 至 32V，为车载通讯座提供的最大电流
为 3A，同时为四个 USB 端口提供 1.5A 的电流。
USB I/O Hub
。
要求
用于安装在平坦表面上：
• 四个 M3 螺钉 （随附）
• 四个墙锚 （未随附）。
用于安装在 RAM 支座
•RAM 支座 （单独出售）
• 四颗 M4 螺钉、锁紧垫圈和平垫圈 （随附）。
用于连接 CLA 电源：
•CLA（未随附）， p/n CHG-AUTO-CLA1-01
用于连接硬线电源：
• 电源输入电缆 （随附）， p/n CHG-AUTO-HWIRE1-01
•UL 认证列出的额定电压为 250V、额定电流为 5A 的串联
保险丝 （随附），在不连接汽车的保险丝盘时必须使用
• 串联保险丝支架 （随附），在不连接汽车的保险丝盘时必
须使用。
®
：
4 USB I/O Hub 安装指南
前视图
后视图
安装螺丝孔
电源和通信连接器
电缆罩
USB 端口
接入盖
电源输入连接器
音频连接器
（3.5 毫米）
部件
小心
行车安全 - 驾车时请不要使用设备。先将车停
好。请始终确保设备完全插入通讯座中。请不
要放在座位上，或其他当发生碰撞或突然停车
时容易掉落的位置。如果插入不正确，可能会
导致财产损失或人身伤害。对于因驾车行驶期
间使用本产品造成的任何损失， Zebra 概不负
责。记住：安全第一。
安装指南 5
38.1 毫米
1.5 英寸
30.18 毫米
1.12 英寸
将 USB I/O Hub 安装在平坦表面上
小心
仅在垂直位置安装 USB I/O Hub。根据 SAE
J1455 第 4.10.3.5 部分的规定，安装时请不要
让 USB I/O Hub 侧放或上下颠倒，也不要将
它安装在板上，否则可能会使车载通讯座受到
超过 10G 的冲击力或撞击力。
1. 选择通讯座的安装位置。安装位置应该平坦，并且足够支
撑 USB I/O Hub。
2. 使用下面的安装模板以及支撑 USB I/O Hub 重量的墙锚，
准备安装表面。锚应安装四颗 M3 螺钉。
3. 将安装板置于安装表面上。
6 USB I/O Hub 安装指南
安装孔
平坦表面
螺钉
4. 使用四个 M3 螺钉 （随附）固定安装板。
小心
请不要将 USB I/O Hub 安装在气囊盖板上或
附近，也不要安装在需氧区内。另外，不要将
它安装在会影响驾车安全或驾驶性能的位置。
将通讯座安装在 RAM 支座上
要将 USB I/O Hub 安装在 RAM 支座上：
小心
仅在垂直位置安装 USB I/O Hub。根据 SAE
J1455 第 4.10.3.5 部分的规定，安装时请不要
让 USB I/O Hub 侧放或上下颠倒，也不要将
它安装在板上，否则可能会使车载通讯座受到
超过 10G 的冲击力或撞击力。
1. 按照 RAM 支座随附的 RAM 支座安装说明进行安装。
2. 将安装板与 RAM 支座的球形基座对齐。
安装指南 7
3. 使用 M4 螺钉、锁紧垫圈和平垫圈 （随附），将安装板固
定在球形基座上。
小心
请不要将 USB I/O Hub 安装在气囊盖板上或
附近，也不要安装在需氧区内。另外，不要将
它安装在会影响驾车安全或驾驶性能的位置。
4. 根据 RAM 支座类型，将 RAM 支座固定在汽车上。请参阅
RAM 支座随附的说明。
5. 根据 RAM 支座说明调节 RAM 支座。
CLA 电源连接
要将点烟器适配器 (CLA) 连接到 USB I/O Hub 上：
1. 确保连接器套环安装在连接器上。
2. 将 CLA 电源输出连接器连接到 USB I/O Hub 上的电源输
入连接器。
3. 将 CLA 插入电源插座 （点烟器插座）中。
8 USB I/O Hub 安装指南
点烟器适配器
电源输入连接器
套环
硬线电源连接
连接电源前，请先阅读以下所有说明。
警告！
必须由受过良好培训的技术人员执行电源连
接。连接不正确可能会损坏您的 USB I/O Hub
或移动数据终端。有关断开电源的说明，请参
阅汽车的车主手册。
要将通讯座与电源连接：
小心
在为此 USB I/O Hub 设置连接时，只能使用
此 USB I/O Hub 随附的电源输入电缆。
安装指南 9
1. 找到汽车电源。
注意
连接 USB I/O Hub 电源输入电缆的理想位置
是汽车保险丝盘中的附件输出处。USB I/O
Hub 连入的电路应该可承受 USB I/O Hub 及原
电路负荷的最大载荷。有关电路识别的信
息，请参阅汽车的
如果保险丝输出不可用，在安装 USB I/O Hub
的同时则必须安装随附的串联保险丝支架及
UL 认证列出的 5A 保险丝。此保险丝可保护
汽车不会因为连接的 USB I/O Hub 输电线发
生短路而受损。
当汽车熄火时，要使用 USB I/O Hub 为备用
充电，请将 USB I/O Hub 与不连开关的电源
连接。
2. 排布好从 USB I/O Hub 的电源端口到汽车电源连接点之间
的电源输入电缆。
注意
如何排布和固定从 USB I/O Hub 到汽车电源
的电源输入电缆，这一点相当重要。这是因
为，如果布线不正确，可能会带来严重后
果。为避免电缆与任何锐边意外接触，请在
电缆通过缺口的位置用合适的套管和箝位保
护电缆。如果电缆与锋利表面接触，当电机
震动太厉害时，线束的绝缘材料可能会被磨
损，从而导致裸线与底盘之间发生短路。这
样可能引发火灾。为避免发生意外事故，所
有布线都应该远离活动零件、高温区域和任
何污染物。
车主手册
。
3. 在使用随附的串联保险丝支架 （在不连接汽车的保险丝盘
时必须使用）时：
a. 确保保险丝支架包含一根 UL 认证列出的 5A 缓熔型保
险丝。
b. 如下图所示，将保险丝支架与红色 V+ 电线的一端绞接
在一起。保险丝的位置尽量靠近电源连接点。
10 USB I/O Hub 安装指南
屏蔽线 （裸线）
地线 （黑色）
V+ 电源（红色）
5A 保险丝和串联保险丝
支架 （可选）
电源输入
连接器
电源连接器
套环
4. 准备好电缆终端。
a. 红色电线：连接 +12/24 V 汽车电源。
b. 黑色电线和屏蔽线：连接到汽车地线或底盘地线。
注意
电缆端接方式取决于汽车。如果汽车配有电
源输出连接器，您必须将配对的连接器连接
到电源电缆的一端。您可以使用简单的片式
端子或商用连接器来连接保险丝盘。有关如
何接入汽车电源的信息，请参阅汽车的
手册
。
5. 确保连接器套环安装在连接器上。
车主
安装指南 11
6. 将电源连接器连接到 USB I/O Hub 上的电源输入连接器。
要查看 USB I/O Hub 是否通电，请连接至车载通讯座并将一
个设备插入通讯座。设备上的充电 LED 指示灯表示正在充
电。请参见设备用户指南，了解充电指示。

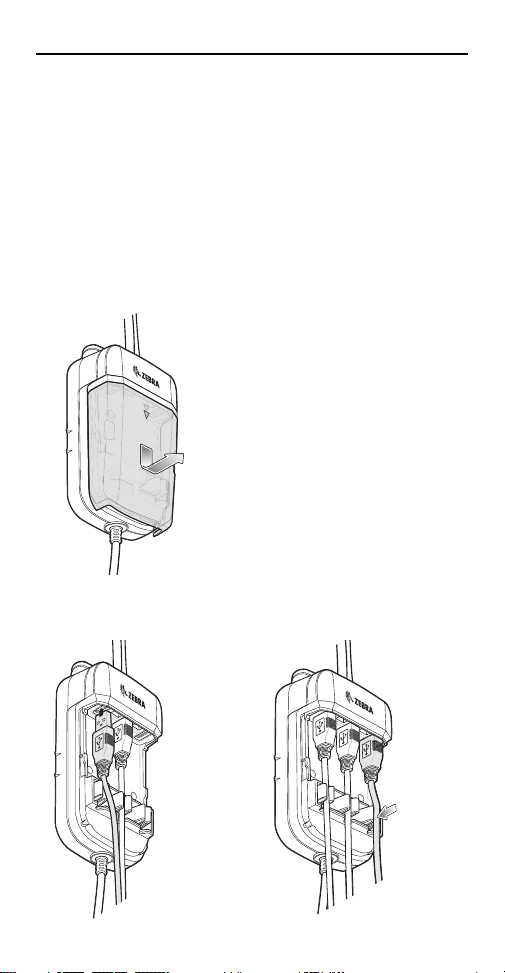

连接 USB 电缆
USB I/O Hub 提供三个用于将设备 （如打印机）连接至车载
通讯座中所插设备的 USB 端口。要连接 USB 电缆：
1. 向下滑电缆罩，然后将其取下。
2. 将 USB 电缆连接器插入其中一个 USB 端口。
3. 将每根电缆置于电缆固定器中。
12 USB I/O Hub 安装指南
USB 端口接入盖
USB 端口
4. 将电缆罩对准安装到 USB I/O Hub 上。确保电缆位于电
缆罩开口之中。
5. 将电缆罩向上滑动以锁定到位。
外部 USB 电缆
USB I/O Hub 提供一个用于为外部设备 （如手机）充电的
USB 端口。此端口仅适用于充电。
1. 打开 USB 接入盖。
2. 将 USB 电缆连接器插入 USB 端口。
安装指南 13

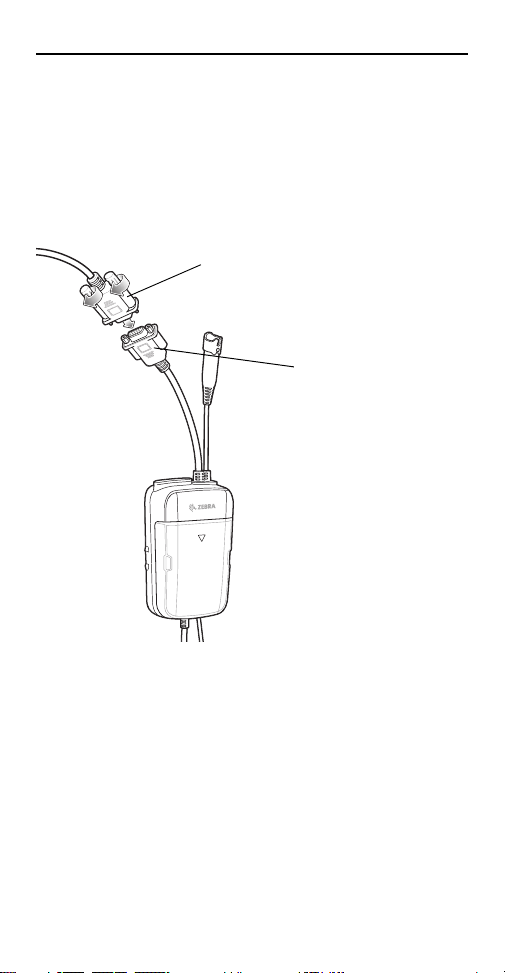

车载通讯座电源和通信连接器
电源和通信连接器
1
2
为车载通讯座提供电源
USB I/O Hub 可以为车载通讯座提供电源。
1. 将电源输出电缆连接器连接到车载通讯座的电源输入电缆
连接器。
2. 用手拧紧指旋螺钉，直至其密合。
14 USB I/O Hub 安装指南
耳机
适配器电缆
套环
音频耳机连接
USB I/O Hub 能够为车载通讯座中所插设备提供音频连接。
如果所插设备是耳机，则可将耳机和音频适配器连接至耳机连
接器。
维护和清洁
避免通讯座沾上油、润滑油或汽油，不要让通讯座插槽底部积
聚碎屑。必要时，请使用温和的清洁剂来清洁通讯座。如果不
确定是否要使用某种清洁剂，请与 Zebra 联系，以获得有关
建议。
安装指南 15
故障排除
症状 可能的原因 操作
车载通讯座
中设备的充
电 LED 指
示器不亮。
耳机音频未
打开。
USB I/O Hub
未通电。
USB I/O Hub
未向车载通讯
座供电。
耳机电缆未
连接。
USB I/O Hub
未通电。
确保电源输入电缆稳固地连
接到通讯座的电源端口。
检查电源输出电缆是否连接
到车载通讯座电源输入电缆。
确保所有电缆均已正确连接。
确保为 USB I/O Hub 提供
电源。
监管信息
本设备是获得 Zebra Technologies Corporation 认可的产品。
本指南适用于以下型号：共享 -USBH
所有 Zebra 设备的设计均严格遵守各个销售地点所制定的法
律和规章，并按照要求标示。
您可从下列网站获得当地语种的翻译版本：
www.zebra.com/support。
未经 Zebra 明确批准而擅自对 Zebra 设备作出更改或修改，
将有可能令用户操作设备的权利失效。
小心
只能使用 Zebra 认可且 UL 认证列出的附件、
电池组和电池充电器。
请勿尝试给潮湿的移动数据终端或电池充电。将组件
连接到外部电源前，需要确保其干燥。
声称的最高工作温度：50°C。
16 USB I/O Hub 安装指南
车辆安装
RF 信号可能会影响机动车辆上安装不当或屏蔽不足的电子系
统 （包括安全系统）。有关您的车辆信息，请向制造商或其代
表咨询。您还应咨询制造商，以了解车辆上添加的所有设备。
安全气囊展开时冲击力非常大。请勿在安全气囊上方或安全气
囊部署区域中放置任何物品 （包括安装式或便携式无线设
备）。如果车载无线设备安装不当，则当安全气囊展开时，可
能会造成重伤。
将设备放在触手可及的位置。确保眼睛不离开路面，手即可拿
到设备。
注：在公用道路上接听电话时，不允许将设备连接到可能导致
车辆鸣笛或闪灯的警报设备上。
重要说明
在安装或使用前，请核对有关在挡风玻璃上安装和使用设备的
国家及地方法律。
安全安装
• 请勿将手机放在阻挡驾驶员视线或干扰车辆驾驶的地方。
• 请勿覆盖气囊。
有潜在危险的环境
对于在燃料库、化工厂等、空气中含有化学品或微粒 （如谷
物、灰尘或金属粉末）的区域和通常建议关闭车辆引擎的任何
其他区域使用无线电设备的情况，我们提醒大家务必了解相关
限制条件。
射频干扰要求 - FCC
注意：此设备已通过测试，并且经证明
符合 FCC 规则第 15 部分关于 B 类数字
设备的限制规定。这些限制旨在提供合
理保护，以防止此设备在居住区安装时
产生有害干扰。此设备可产生、使用和发射射频能量。如果未
按说明进行安装和使用，可能会对无线电通信造成有害干扰。
然而，并不保证进行特定安装时不产生干扰。如果本设备确实
对无线电或电视的接收造成有害干扰 （可以通过关闭和打开
本设备来判断），我们鼓励用户通过采取以下一种或多种措施
来消除干扰：
安装指南 17
• 重新定向或定位接收天线
• 增大本设备和接收设备之间的间距
• 将本设备连接到另一个输出插座上，从而使本设备和接收
设备位于不同的电路中
• 咨询经销商或有经验的无线电/电视技术人员，以寻求帮助。
射频干扰要求 - 加拿大
这种 B 类数字设备符合加拿大 ICES-003。
Cet appareil numérique de la classe B est conforme à la
norme NMB-003 du Canada.
CAN ICES-3 (B)/NMB-3(B)
标记和欧洲经济区 (EEA)
合规声明
Zebra 特此声明，本设备符合 2014/30/EU、 2014/35/EU 和
2011/65/EU. 的所有适用指令要求。您可在以下网址获得欧盟
符合性声明的全文：http://www.zebra.com/doc 。
日本 (VCCI) - 干扰自愿控制委员会
B 类信息技术设备
この装置は、クラス B 情報技術装置です。この装置は、
家庭環境で使用することを目的としていますが、この装
置がラジオやテレビジョン受信機に近接して使用される
と、受信障害を引き起こすことがあります。 取扱説明
書に従って正しい取り扱いをして下さい。
VCCI-B
18 USB I/O Hub 安装指南
合格证：
韩国对 B 类信息技术设备提出的警告性 声明
기 종 별 사 용 자 안 내 문
B급 기기
(가정용
방송통신기자재)
欧亚关税同盟
Евразийский Таможенный Союз
Данный продукт соответствует требованиям знака
EAC.
이 기기는 가정용(B급)
전자파적합기기로서 주로
가정에서 사용하는 것을 목적으로
하며, 모든 지역에서 사용할 수
있습니다..
土耳其 WEEE 符合声明
EEE Yönetmeliğine Uygundur.
废弃电子电气设备指令 (WEEE)
English: For EU Customers: All products at the end of their life
must be returned to Zebra for recycling. For information on how to
return product, please go to: http://www.zebra.com/weee.
Français : clients de l'Union Européenne : tous les produits en fin
de cycle de vie doivent être retournés à Zebra pour recyclage.
安装指南 19
Pour de plus amples informations sur le retour de produits,
consultez : http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos
deberán entregarse a Zebra al final de su ciclo de vida para que
sean reciclados. Si desea más información sobre cómo devolver
un producto, visite: http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им
живот всички продукти трябва да се връщат на Zebra за
рециклиране. За информация относно връщането на
продукти, моля отидете на адрес: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen
am Ende ihrer Lebensdauer zum Recycling an Zebra
zurückgesandt werden. Informationen zur Rücksendung von
Produkten finden Sie unter http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al
termine del rispettivo ciclo di vita devono essere restituiti a Zebra
al fine di consentirne il riciclaggio. Per informazioni sulle modalità
di restituzione, visitare il seguente sito Web:
http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de
vida devem ser devolvidos à Zebra para reciclagem. Para obter
informações sobre como devolver o produto, visite:
http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan
het einde van hun levensduur naar Zebra te worden
teruggezonden voor recycling. Raadpleeg
http://www.zebra.com/weee voor meer informatie over het
terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane
z eksploatacji należy zwrócić do firmy Zebra w celu ich utylizacji.
Informacje na temat zwrotu produktów znajdują się na stronie
internetowej http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po
skonèení jejich životnosti vrátit spoleènosti Zebra k recyklaci.
Informace o zpùsobu vrácení produktu najdete na webové
stránce: http://www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes
tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni
saamiseks toote tagastamise kohta külastage palun aadressi:
http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a
Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék
20 USB I/O Hub 安装指南
visszajuttatásának módjával kapcsolatos tudnivalókért
látogasson el a http://www.zebra.com/weee weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin
livslängd måste returneras till Zebra för återvinning. Information
om hur du returnerar produkten finns på
http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on
palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää
käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa
http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til
recirkulering, når de er udtjent. Læs oplysningerne om
returnering af produkter på: http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της
διάρκειας ζωή ς τους, πρέπει να επιστρέφονται στην Zebra για
ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την
επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση
http://www.zebra.com/weee στο ∆ιαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar
tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra
għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna
l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul
duratei lor de funcţionare, trebuie returnate la Zebra pentru
reciclare. Pentru informaţii despre returnarea produsului,
accesaţi: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku
življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije
o vračilu izdelka obiščite: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia
byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na
recykláciu. Bližšie informácie o vrátení výrobkov nájdete na:
http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų
eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją
„Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite:
http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža
beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai
iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu,
skatiet: http://www.zebra.com/weee.
安装指南 21
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler
geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl
iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin:
http://www.zebra.com/weee.
CMM 披露
有害物质
铅
汞
(P
部件名称
(Parts)
金属部件
(Metal Parts)
电路模块
(Circuit Modules)
电缆及电缆组件
(Cables and Cable
Assemblies)
塑料和聚合物部件
(Plastic and Polymeric
Parts)
光学和光学组件
(Optics and Optical
Components)
电池
(Batteries)
本表格依据 SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572
规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出
GB/T 26572 规定的限量要求。( 企业可在此处，根据实际情况
对上表中打 “×” 的技术原因进行进一步说明。）
(H
b)
g)
XOO O O O
XOO O O O
OOO O O O
OOO O O O
OOO O O O
OOO O O O
镉
六价
多溴
联苯
(PBB)
多溴二
苯醚
(PBDE)
铬
(C
d)
(Cr
(VI))
创建此表的目的在于遵守中国 RoHS 要求。
Zebra Technologies Corporation
3 Overlook Point
Lincolnshire, Illinois 60069 USA
http://www.zebra.com
© 2017 ZIH 公司和 / 或其子公司。保留所有权利。 ZEBRA 和
标志性的 Zebra 斑马头像是 ZIH 公司在全球许多司法管辖区
内注册的商标。所有其他商标均为其各自所有者的财产。
MN-002892-02ZHCN 版本 A - 2017 年 9 月
Loading...
