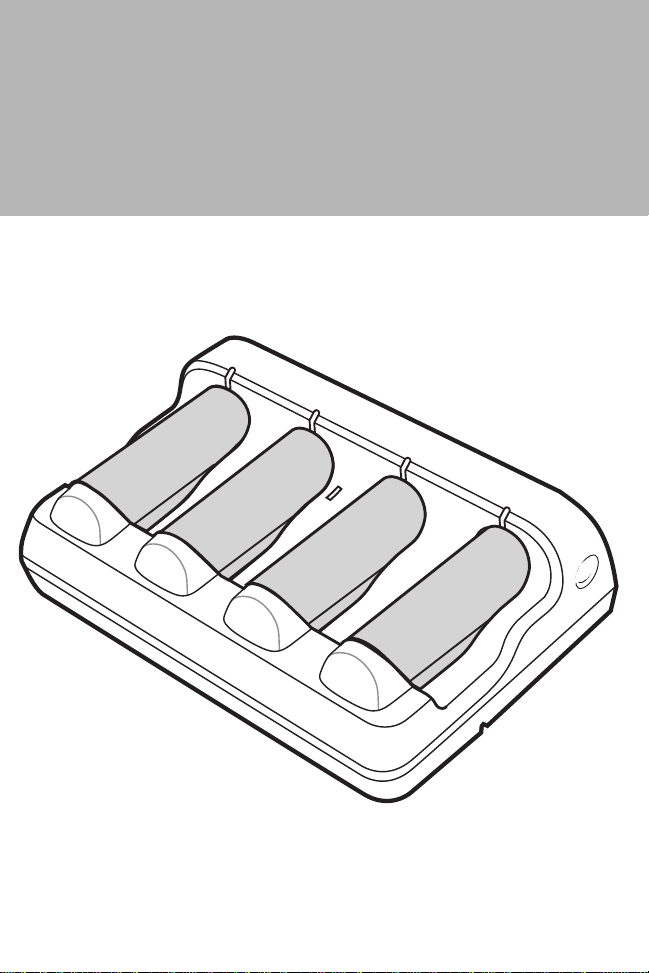

SAC2000-4000CR
快速参考指南
Page 2
2 SAC2000-4000CR
© 2017 ZIH 公司和/或其子公司。保留所有权利。ZEBRA 和标志性的 Zebra 斑马头像是
ZIH 公司在全球许多司法管辖区内注册的商标。所有其他商标均为其各自所有者的财
产。
未经 Zebra 书面许可，不得以任何形式或者通过电子或机械方式，复制或使用本
书的任何部分。这包括影印、录制、信息存储和检索系统等电子或机械方式。
本手册中的资料如有更改，恕不另行通知。
此软件是严格按照“现状”提供的。所有软件 （包括固件）都是在许可基础之上
提供给用户的。 Zebra 授予用户下面所提供的每种软件或固件程序 （授权程序）
的不可转让且非排它的使用许可。除以下申明的情况之外，未经 Zebra 书面同意，
用户不得授予、再许可或转让上述许可。除版权法允许的情况之外，未授予用户部
分或全部复制授权程序的权限。未经 Zebra 书面许可，用户不得修改任何形式或
任何部分的授权程序，不应将任何形式或任何部分的授权程序合并或组合到其它程
序材料中，不应基于此授权程序制造派生产品或在网络环境中使用授权程序。用户
同意遵守 Zebra 关于以下所提供授权程序的版权声明，并同意将相同的版权声明
附在部分或全部制作的任何授权副本上。用户同意不对所提供的任何授权程序或程
序的任何部分进行反向编译、反汇编、解码或反向工程。
Zebra 保留对任何软件或产品进行更改以提高可靠性、功能或设计的权利。
对于与任何产品、电路的应用或使用，与此处所述相悖或由此而产生的任何产品
责任， Zebra 概不负责。
Zebra 未以明示、暗示、禁反言或其它任何方式授予 Zebra 任何知识产权的许可。
Zebra 仅为其产品中所包含的设备、电路和子系统提供暗示许可。
Zebra 和 Zebra 头像是 ZIH 公司的注册商标。 Symbol 徽标是 Zebra Technologies
的下属公司 Symbol Technologies, Inc. 的注册商标。
四槽备用电池充电器
保修服务
要获得 Zebra 硬件产品保修声明的完整内容，请访问：
http://
www.zebra.com/warranty 。
Page 3
快速参考指南
简介
SAC2000-4000CR 四槽备用电池充电器最多可为四块备用电池同时充电。它既可
安放在桌面上，也可固定到墙上。本文介绍了关于设置和使用这些通讯座的基本
用法。
为达到最佳性能，在初次使用扫描器之前，最好先为扫描器的电池充满电。要为扫
描器的电池充电，请将电池插入通讯座中。当通讯座上的 LED 指示器开始呈绿色
闪烁时，表明电池开始充电。一个完全放电的电池充满电最多需要四小时。充电时
建议温度在 32° 至 104° F （0° C 至 40° C）范围内，最好在 41° 至 95° F （5° 至
35° C）范围内。
附件
• 四颗螺丝 （用于墙面安装， Zebra 不提供）。
• 用于桌面/墙面安装配置的电源 (p/n 50-14000-148R)。
请保管好装运箱以备存储或运输使用。检查所有设备是否有损坏。如果缺少任何设
备或者设备有损坏，请立即与授权的
Zebra 支持中心联系。
相关文档
• MT2070/ MT2090
(p/n 72-117308-xx)。
• MT2070/MT2090
• MT2070/MT2090
• Enterprise Mobility Developer Kit (EMDK)
API 信息。
快速入门指南
用户指南
集成商指南
– 介绍如何使用扫描器 (p/n 72E-117859-xx)。
– 介绍如何启动和运行扫描器
– 介绍如何设置扫描器和附件 (72E-117858-xx)。
帮助文件
– 提供编写应用程序所需的
3
Page 4
4 SAC2000-4000CR
蓝色电源 LED
指示器
电池槽
（4 个）
绿色充电 LED
指示器 （4 个）
电池充电
连接器 (4)
四槽备用电池充电器
拆开包装
请小心取出设备周围的所有保护材料，检查设备是否有损坏。如果设备在运输途中
有损坏，请立即与 Zebra 支持联系。请保管好包装。这是经过认可的装运容器，
如果设备要返修，应该使用此包装。
特点
前部
Page 5
快速参考指南
墙面安装螺丝
支撑 （4 个）
电源电缆槽
电源端口
橡胶脚垫
（4 个）
电源电缆
铁氧体插槽
背面
5
安装通讯座
要将通讯座安装到垂直 （墙面）平面上：
1. 将电源电缆两端分别连接电源端口和交流电源。
2. 将电源电缆的铁氧体接头插入通讯座底部的电源电缆铁氧体插槽中，将电源电
缆按入电缆槽中。
3. 使用 《MT2070/MT2090
4. 在安装面上预先钻好四个将安装螺丝的孔。
5. 将通讯座紧紧固定到安装面上。
6. 最多插入四个电池同时进行充电。
集成商指南
》随附的模板确定螺丝孔的位置。
Page 6
6 SAC2000-4000CR
四槽备用电池充电器
插入电池
在将电池插入通讯座时，请将电池底部的连接器对准通讯座中的电池充电连接器。
向下推电池顶部，直到电池卡滴答卡入位，与通讯座的触点契合。
对电池充电
当 LED 指示器开始呈绿色闪烁时，表明电池开始充电。如果使用外部电源给完全
放电的电池充电，充满电最多需要四小时。
LED 指示器
电源/充电 LED 显示顺序
电池
电池
通讯座
电池
LED
指示器呈绿色闪烁
LED
指示器呈稳定绿色
LED
指示器呈稳定蓝色
LED
指示器呈绿色快速闪烁
指示器闪烁表明电池在充电。
电池充满电。
指示器亮起表示已通电，熄灭表示未通电。
出错；请咨询您的系统管理员。
取出电池
要从通讯座中取出电池，请握住电池顶部从电池槽中提出电池。
故障排除
如果执行以上步骤后通讯座不工作：
• 检查系统电源。
• 检查电缆连接是否松动。
• 检查是否将电池正确插入通讯座中。
提醒
请勿将任何液体注入、喷洒或溅落到通讯座上。
Page 7
快速参考指南
维护
• 防止让通讯座承受过高或过低温度。
• 不要在多尘、潮湿或湿润的地方使用或存储通讯座。
• 使用软布清洁通讯座。如果通讯座的表面变脏，请用软布沾稀释的玻璃窗清洁
剂来清洁表面。
规章信息
本指南适用于 SAC2000 型号。
所有 Zebra 设备的设计均严格遵守各个销售地点所制定的法律和规章，并已将此条明文列出。
您可从下列网站获得本地化译文：http://www.zebra.com/support 。
未经 Zebra 明确批准而擅自对 Zebra 的设备作出更改或修改，将有可能令用户操作设备的授
权作废。
请仅使用 Zebra 认可且 UL 认证列出的移动数据终端。Zebra 认可且 UL 认证列出的附件和/或
Zebra 认可且 UL 认证列出的电池组。
提醒
只能使用 Zebra 认可且 UL 认证列出的附件、电池组和电池充电器。
切勿尝试对潮湿或打湿的移动数据终端或电池进行充电。所有组件必须保持干燥，
才能连接外部电源。
健康与安全建议
人体工程建议
提醒
为了避免人体工程方面的潜在伤害风险或将此类风险减至最低，我们建议您注意以下
事项。请咨询当地的健康与安全经理，确保您已参加公司为预防员工意外伤害而设立
的安全计划。
• 避免或减少重复的动作
• 保持一种自然的姿势
• 避免或减少用力过度
• 将常用物品放在随手可及之处
• 保持适宜的工作高度
• 避免或减少振动
• 避免或减少直接受压
• 提供可调节的工作台
• 提供足够宽敞的空间
• 提供适宜的工作环境
• 改进工作步骤
• 在执行重复性工作时尽量轮换使用左右手
具有潜在危险的环境
提醒您，必须遵守针对在燃料库、化工厂、空气中包含化学物质或微粒 （如颗粒、灰尘或金
属粉末）的地区制订的无线设备使用限制规定。
–
固定安装
7
Page 8
8 SAC2000-4000CR
四槽备用电池充电器
电源
只能使用经 Zebra 认可的供电电源，其额定输出电压为 12 VDC，最小电流为 3.33 A。此电源
应是通过 UL/CSA 60950-1 认证列出的电源，并且通过 IEC60950-1 以及符合 SELV 输出的
EN60950-1 认证。使用替代电源将使对此设备的任何授权作废，并且可能带来危害。
电池
只能使用 Zebra 电池组 P/N 82-108066-01。
台湾地区
EPA （环境保护署）要求干电池生产厂家或进口公司必须遵照“废弃物处理
法”第 15 条的规定，在销售、免费赠送或促销的电池上注明回收标志。有关
如何正确处理电池的事宜，请与获得相应资格的台湾回收公司联系。
–
回收
充电
对移动设备的电池充电时，电池和充电器的温度必须介于 + 32 ºF 至 + 104 ºF （0 ºC 至
+ 40 ºC）之间。
请遵照当地规定处理可充电电池。
电池信息
Zebra 可充电电池组的设计和结构完全符合行业最高标准。
但是，除到期须更换电池外，电池的使用寿命和保存期限受到多种条件的制约。有多种因素可
影响到电池组的实际使用寿命，例如，高温、寒冷、恶劣的环境条件及腐蚀性液滴等。
如果电池的保存时间超过六 (6) 个月，则电池的整体性能将不可避免地发生退化。从设备中取
出电池，充到一半电量，然后保存在干燥阴凉的位置，这样可以防止电容损失、金属部件生锈
及漏液。如果电池的保存时间在一年或一年以上，则至少应每年查看一次电池电量，充电使电
池电量保持半满。
如果发现电池的使用时间明显缩短，请更换电池。
无论电池是另外选配，还是作为移动数据终端或扫描器的部件随整机购买，所有 Zebra 电池的
标准质量担保期限均为九十 (90) 天。
提醒
如果更换的电池型号不对，可能导致爆炸发生。
请按照指示处理电池。
电池安全指导原则
• 请只使用 Zebra 真品电池。
• 设备充电区域必须远离碎屑、易燃物或化学物质。设备在非商业环境中充电时应格外小心。
• 请遵循用户指南中的电池使用、储存和充电指导原则。
• 电池使用方式不当可能导致火灾、爆炸或其它危险发生。
• 对移动设备的电池充电时，电池和充电器的温度必须介于 +32 ºF 至 +104 ºF （0 ºC 至 +40 ºC）
之间。
• 请勿使用不兼容的电池和充电器。使用不兼容的电池或充电器可能导致火灾、爆炸、泄漏或其它
危险发生。如果对电池或充电器的兼容性有任何疑问，请与 Zebra 支持联系。
• 如果设备使用 USB 端口进行充电，则只应当将设备与带有 USB-IF 徽标或完成了 USB-IF 合规计
划的产品相连接。
• 请勿拆开、压挤、弯曲、扭曲、刺穿或切割电池。
• 由电池供电的设备跌落在坚硬表面上的严重影响可能导致电池过热。
• 请勿使电池短路，或者使用金属或其它导电物体接触电池接线端。
Page 9
快速参考指南
• 请勿修改或改造电池、在电池中插入异物、将电池浸入或接触水或其它液体、使电池暴露于明火、
爆炸源或其它危险源。
• 请勿将设备置于或存放在温度过高的环境中，如停泊的车辆里或辐射物质或其他热源附近。请勿
将电池置于微波炉或烘干机中。
• 儿童必须在成人监管下使用电池。
• 请遵照当地规定及时处理用过的可充电电池。
• 请勿将电池丢入火中。
• 如果误吞电池，请立即求医。
• 如果发生电池泄漏，请勿让液体沾到皮肤或眼睛上。如果不慎沾到，请用大量水冲洗接触的部位，
并立即求医。
• 如果怀疑设备或电池受损，请与 Zebra 支持联系以安排检测。
无线电频率干扰要求
注释：此设备已通过测试，符合 FCC 规则第 15 部分关于 B 级数字设备的
限制。这些限制的制定是为了提供合理保护，防止此设备在居住区安装时
产生有害干扰。此设备可产生、使用并会发射无线电频率能量，而且，如
也不能担保在特定安装中不会产生干扰问题。如果使用此设备确实对无线电或电视机的接收造
成干扰 （可以通过关闭设备然后再打开来确定），建议您采用以下一种或多种措施排除干扰：
• 重新调整接收天线的方向或位置
• 增加此设备与接收器的间隔距离
• 将此设备和接收器分别连接到不共用同一电路的电源插座上
• 咨询经销商或经验丰富的无线电 /TV 技术人员，以获得帮助
果未按说明进行安装和使用，可能会对无线电通讯造成有害干扰。当然，
无线电频率干扰要求
此 B 级数字仪器符合加拿大 ICES-003 的规定。
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
– FCC
–
加拿大
9
标示和欧洲经济区
(EEA)
符合声明
Zebra 特此声明，本设备符合 2014/30/EU、 2014/35/EU 和 2011/65/EU. 的所有适用指令要
求。您可在以下网址获得欧盟符合性声明的全文：http://www.zebra.com/doc。
日本
(VCCI) –
この装置は、情報処理装置等電波障害自主規制協議会 （ＶＣＣＩ）の基準に基づくクラスB
情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置
がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあり
ます。取扱説明書に従って正しい取り扱いをして下さい。
这是符合日本自愿控制信息科技设备干扰委员会 (VCCI) 标准的 Class B 产品。如果在居民环
境下在无线电或电视机附近使用本设备，可能会产生无线电干扰。请遵照说明手册安装和使用
本设备。
Voluntary Control Council for Interference
Page 10
10 SAC2000-4000CR
四槽备用电池充电器
废弃电气电子设备指令 (WEEE)
English: For EU Customers: All products at the end of their life must be returned to
Zebra for recycling. For information on how to return product, please go to:
http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти
трябва да се връщат на Zebra за рециклиране. За информация относно
връщането на продукти, моля отидете на адрес: http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti
vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na
webové stránce: http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de
er udtjent. Læs oplysningerne om returnering af produkter på:
http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer
Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur
Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους,
πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες
σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση
http://www.zebra.com/weee στο ∆ιαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada
taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise
kohta külastage palun aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a
Zebra al final de su ciclo de vida para que sean reciclados. Si desea más información
sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie
doivent être retournés à Zebra pour recyclage. Pour de plus amples informations sur le
retour de produits, consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo
di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per
informazioni sulle modalità di restituzione, visitare il seguente sito Web:
http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā
atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu
Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti
grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite:
http://www.zebra.com/weee.
Page 11
快速参考指南
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell
eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos
tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu
tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif
għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun
levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg
http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji należy
zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów
znajdują się na stronie internetowej http:/www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser
devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o
produto, visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de
funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre
returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby
ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení
výrobkov nájdete na: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti
podjetju Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite:
http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava
kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen
palauttamisesta on osoitteessa http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste
returneras till Zebra för återvinning. Information om hur du returnerar produkten finns
på http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için
Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu
adresi ziyaret edin: http://www.zebra.com/weee.
11
中国
合格证：
Page 12
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
© 2017 ZIH 公司和/或其子公司。保留所有权利。ZEBRA 和标志性的 Zebra
斑马头像是 ZIH 公司在全球许多司法管辖区内注册的商标。所有其他商标均
为其各自所有者的财产。
72E-123963-04SC - 2017 年 12 月 - 版本 A
服务信息
如果您的设备有问题，请与当地的 Zebra 支持中心联系。有关联系信息，请访
问：http://www.zebra.com/support
如果您向 Zebra 的商业伙伴购买了企业移动业务产品，请与该商业伙伴联系有关
支持事宜。
在联系之前请先准备好型号和序列号信息。如果 Zebra 支持中心无法解决问题，
则可能需要您将设备返修，并告知您具体的返修流程。
如果未使用经认可的装运箱， Zebra 将不对运输期间造成的任何损害承担责任。
如果设备运输的方式不正确，可能导致无法正常保修。
要获得本指南的最新版本，请访问：
。
http://www.zebra.com/support 。
Loading...
