S4M Naslaggids
Gebruik deze gids bij het dagelijks bedienen van uw printer. Voor gedetailleerde informatie
dient u de S4M Gebruikershandleiding te gebruiken.
Buitenkant van de printer

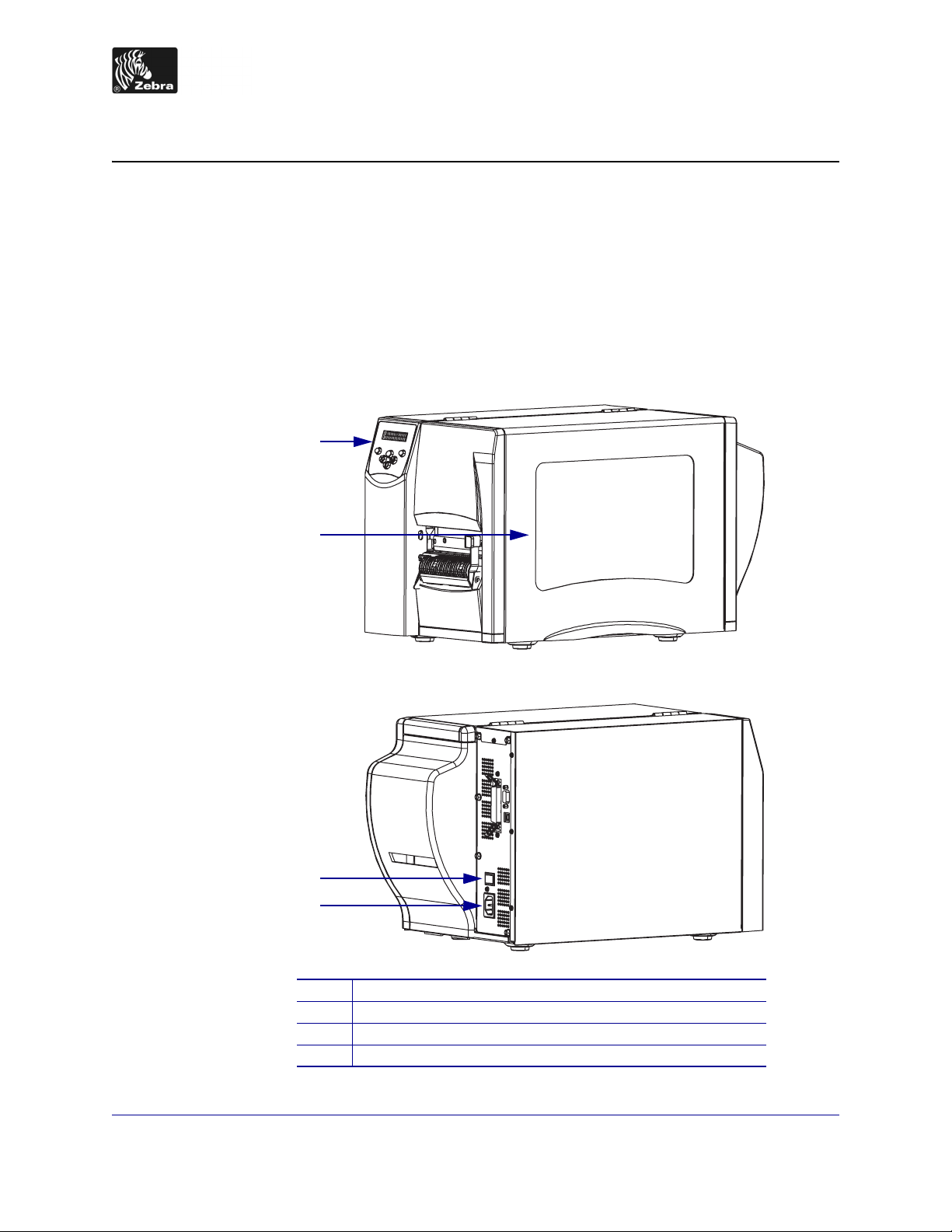

Afbeelding 1 • Buitenkant van printer
1
2
Voorkant
Achterkant
3
4
Controlepaneel
1
Mediadeurtje
2
Stroomschakelaar (O = Uit, I = Aan)
3
Wisselstroomconnector
4
© 2007 ZIH Corp. Alle productnamen en nummers zijn handelsmerken van Zebra en
Zebra en het logo van Zebra zijn gedeponeerde handelsmerken van ZIH Corp.
20-7-2007 13292L-202 Rev. A
Alle rechten voorbehouden.
Controlepaneel
2
Controlepaneel
Zie Afbeelding 2 voor de lampjes die de basisbediening weergeven en de knoppen die u dient
in te drukken tijdens de basisbediening.

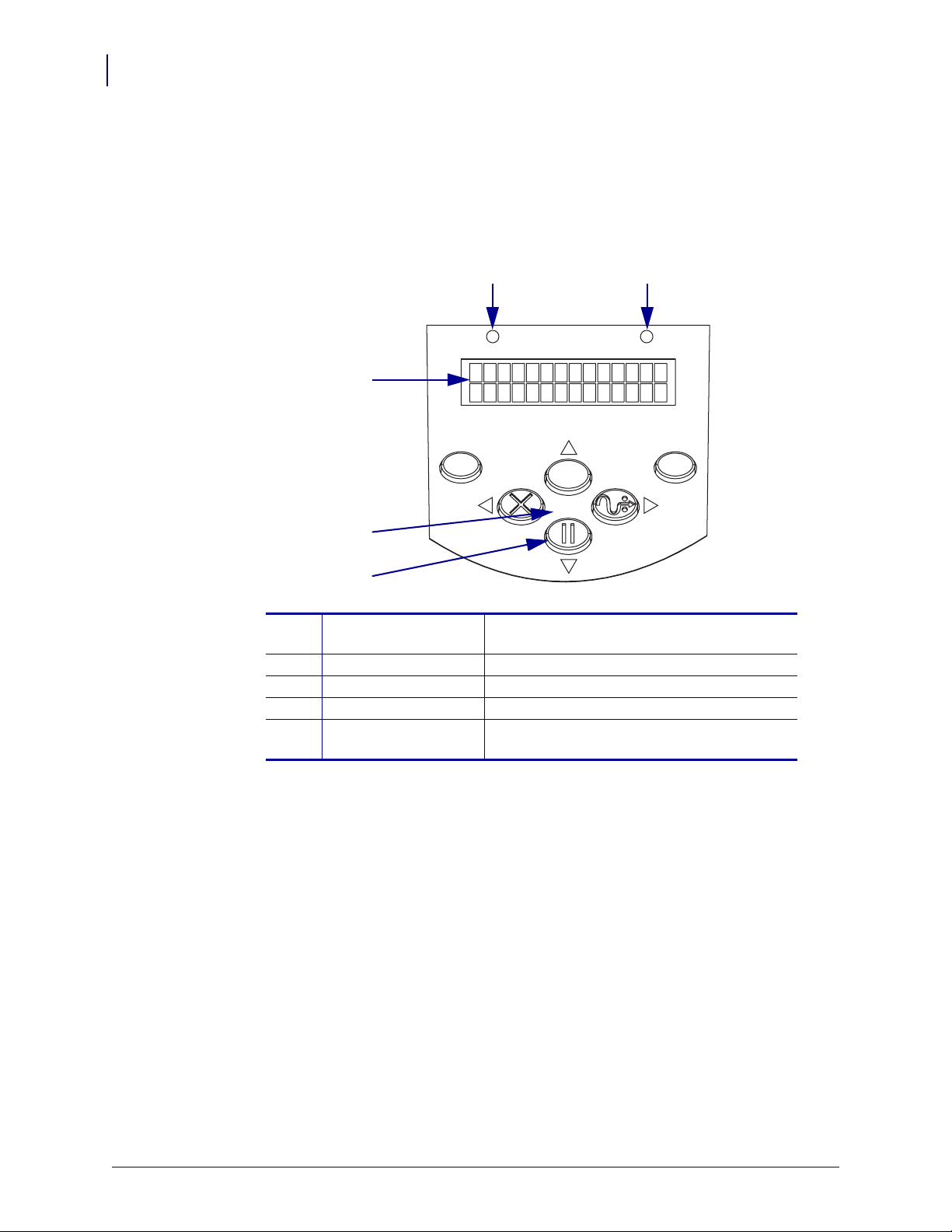

Afbeelding 2 • Controlepaneel
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Waarschuwingslampje Knippert of blijft aan als de printer aandacht
1
nodig heeft.
Stroomlampje Geeft aan dat de printer aan is.
2
LCD Geeft de bedieningsstatus van de printer weer.
3
PAUSE-lampje Knippert als de printer wordt gepauzeerd.
4
De knop PAUS E Start of stopt de bediening van de printer
5
indien deze knop wordt ingedrukt.
13292L-202 Rev. A S4M Naslaggids 20-7-2007
Printeronderdelen
Afbeelding 3 geeft de onderdelen weer in het mediacompartiment van uw printer. Afhankelijk
van de geïnstalleerde opties kan uw printer er enigszins anders uitzien.
4
3

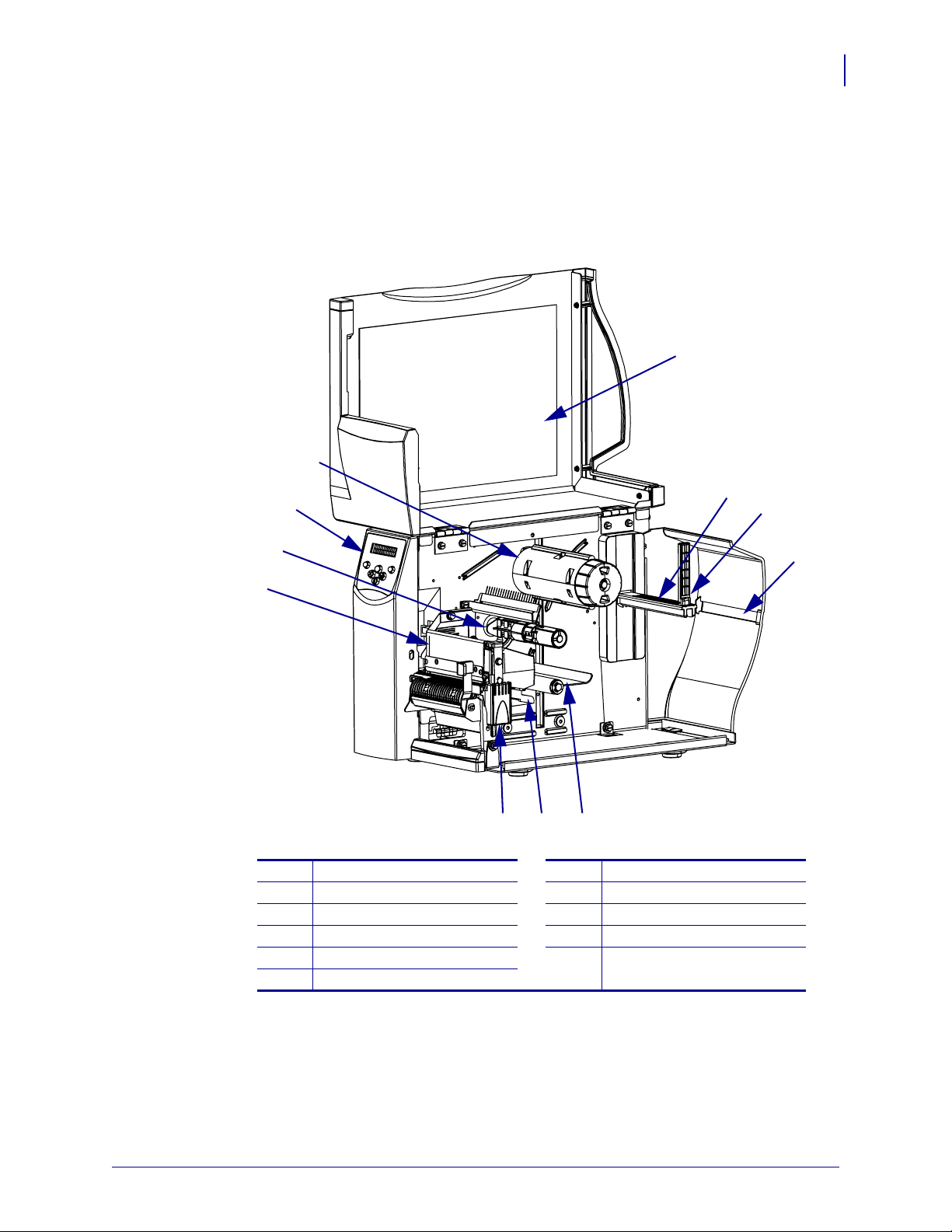

Afbeelding 3 • Printeronderdelen van de S4M
5
Printeronderdelen
6
7
3
2
1
911
10
Prinktkopmontage
1
Lintaanbrengspoel*
2
Controlepaneel
3
Lintspoel*
4
Mediadeurtje
5
Hanger
6
*Alleen aanwezig op printers waarop de optie Thermische overdracht is geïnstalleerd.
Toevoergeleider
7
Gleuf voor kettingpapier
8
Mobiele montage
9
Mediageleider
10
Veerslot van printkop
11
8
20-7-2007 S4M Naslaggids 13292L-202 Rev. A
