S4M kiirteatmik
Kasutage käesolevat juhendit igapäevases töös printeriga. Üksikasjalikumaks informatsiooniks
tutvuge S4M kasutusjuhendiga.
Väline vaade
Joonis 1 • Printeri välisilme
Esikülg
1
2
Tagakülg
3
4
Juhtpaneel
1
Andmekandja luuk
2
Toite lüliti (O = Väljas, I = Sees)
3
Vahelduvvoolu toitepistmik
4
© 2007 ZIH Corp. Kõik toodete nimed ning numbrid on Zebra kaubamärgid ning
26.07.2007 13292L-312 Ver. A
Zebra ja Zebra logo on ZIH Corp. registreeritud kaubamärgid.
Kõik õigused kaitstud.
Juhtpaneel
2
Juhtpaneel
Tavakäitust peegeldavate tulede ning tavakäitusel vajutatavate nuppude kohta vaadake Joonis 2.

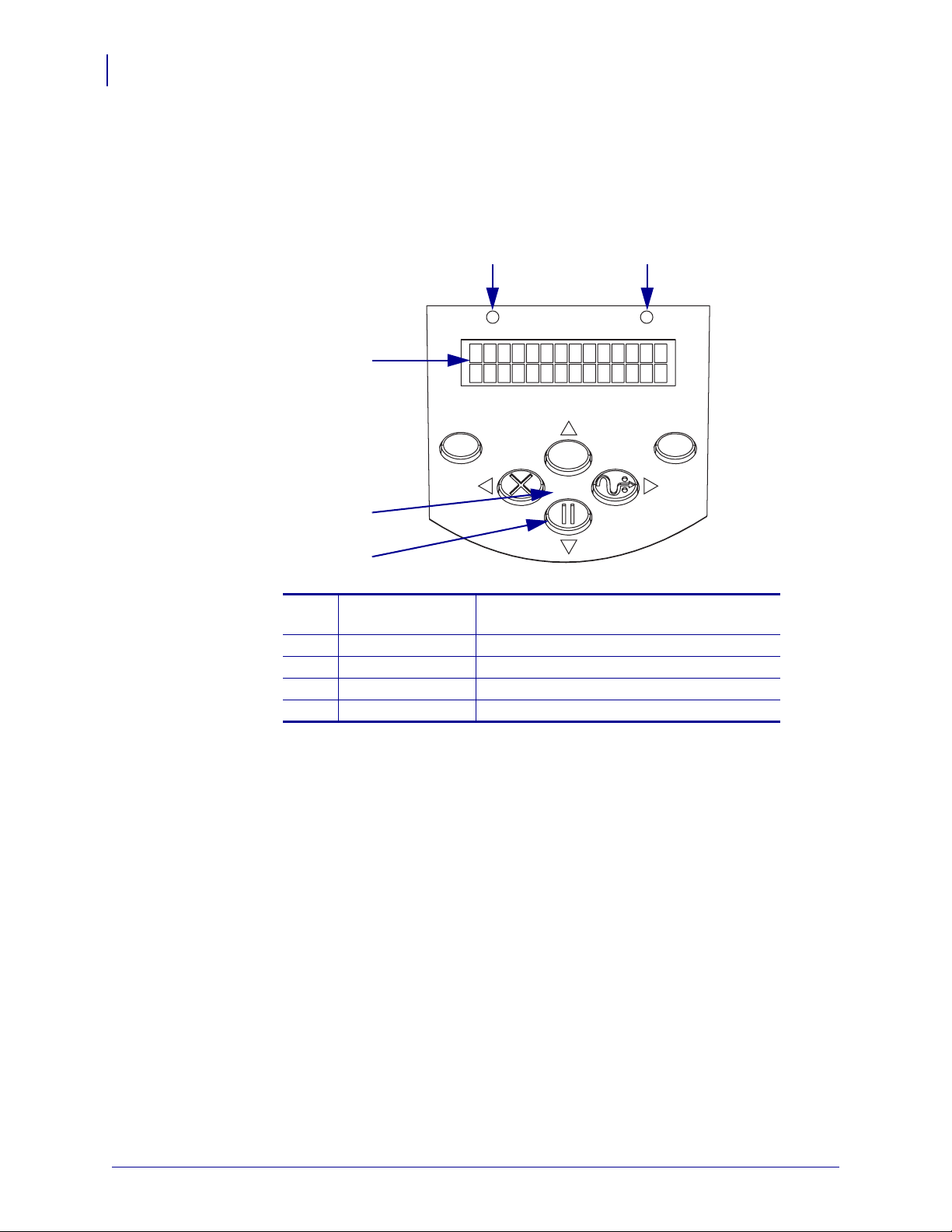

Joonis 2 • Juhtpaneel
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Märgutuli Vilgub või põleb pidevalt, kui printer
1
tähelepanu vajab.
Toite tuli Näitab, et printer on sisse lülitatud.
2
Vedelkristallnäidik Näitab printeri töösolekut.
3
PAUSE (Paus) tuli Vilgub printeri töö katkestamisel.
4
PAUSE nupp Vajutamisel käivitab või lõpetab printeri töö.
5
13292L-312 Ver. A S4M Kiirteatmik 26.07.2007
Printeri osad
Joonis 3 tutvustab printeri andmekandja kambris asuvaid osasid. Sõltuvalt paigaldatud valikutest
võib teie printer veidi teisiti välja näha.
Printeri osad
3

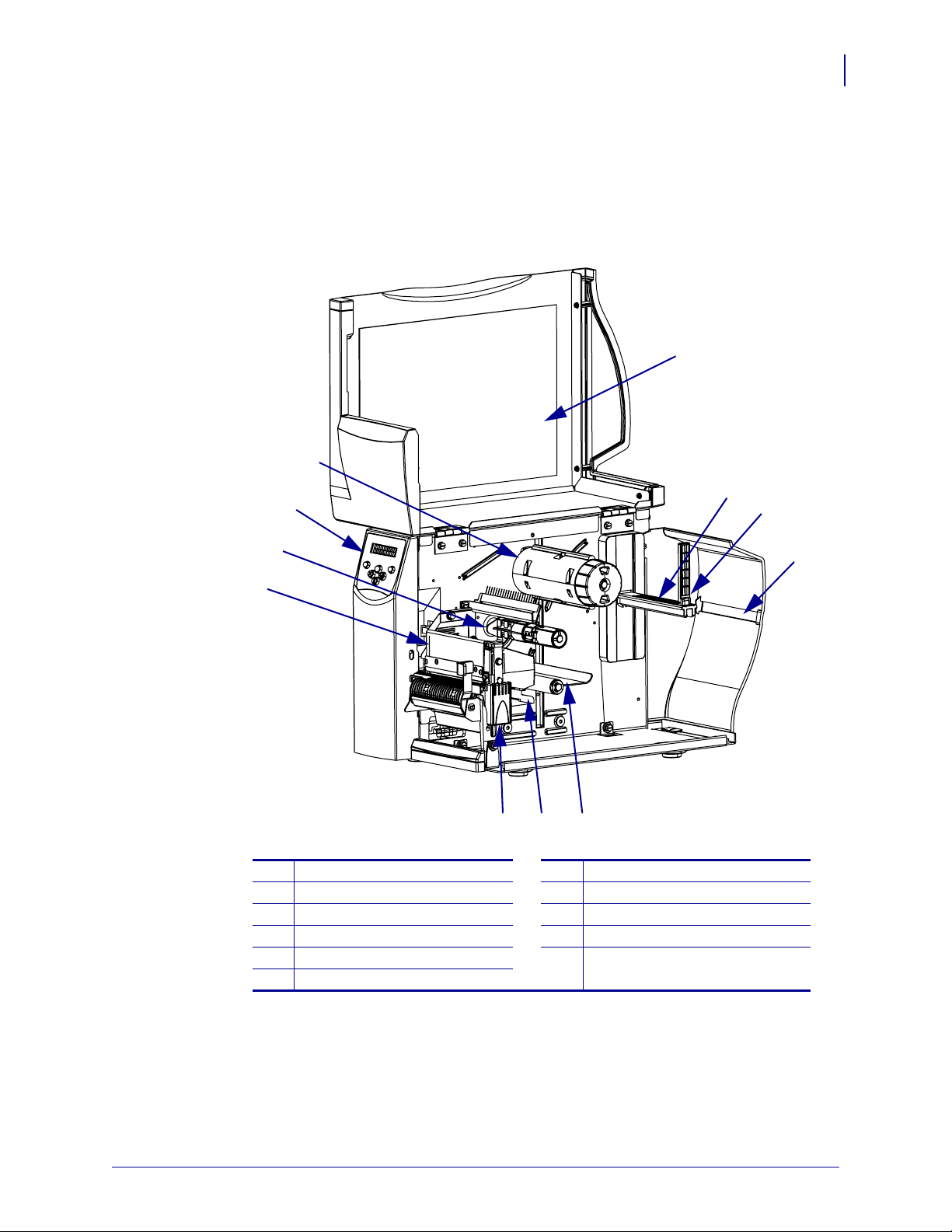

Joonis 3 • S4M Printeri osad
5
4
6
3
7
2
1
911
10
Trükipea sõlm
1
Lindi varustusvõll*
2
Juhtpaneel
3
Lindi pealevõtu võll*
4
Andmekandja luuk
5
Andmekandja varustushoidik
6
* Kasutada üksnes printerite puhul, millele on paigaldatud termoülekande võimalus.
Andmekandja varustusjuhik
7
Lõõtsvolditud andmekandja ava
8
Pingutaja sõlm
9
Andmekandja juhik
10
Trükipea vabastuslink
11
8
26.07.2007 S4M Kiirteatmik 13292L-312 Ver. A
