Οδηγός ταχείας αναφοράς S4M
Χρησιμοποιήστε αυτόν τον οδηγό για να χειρίζεστε τον εκτυπωτή σας σε καθημερινή βάση. Για
πιο λεπτομερείς πληροφορίες, ανατρέξτε στον Οδηγό χρήστη S4M.
Εξωτερική προβολή

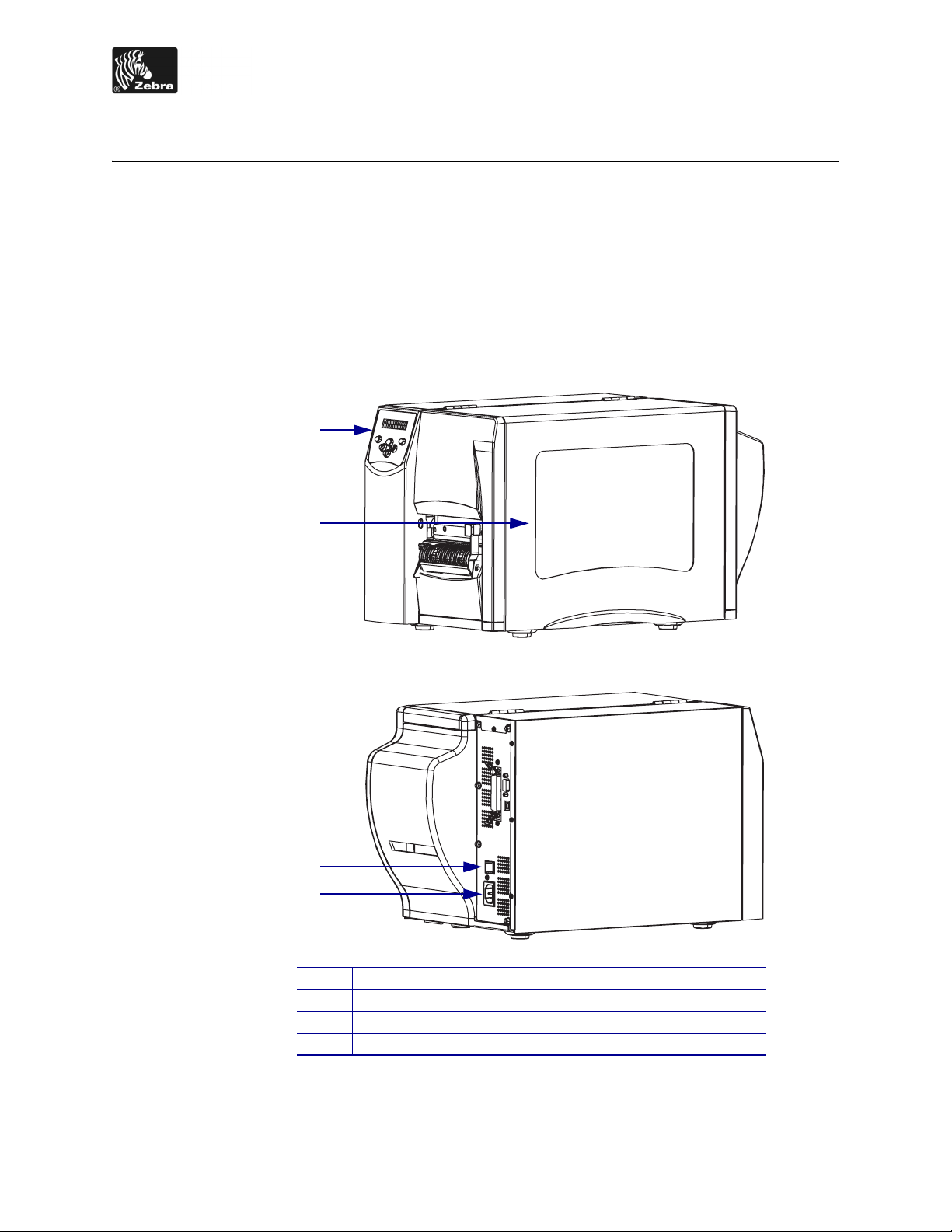

Εικόνα 1 • Εξωτερικό του εκτυπωτή
1
2
Μπροστά
Πίσω
3
4
Πίνακας ελέγχου
1
Πόρτα μέσων
2
Διακόπτης λειτουργίας (O = Ανενεργός, I = Ενεργός)
3
Υποδοχή παροχής εναλλασσόμενου ρεύματος
4
© 2007 ZIH Corp. Όλα τα ονόματα και οι αριθμοί προϊόντων είναι εμπορικά σήματα της Zebra και
23/7/2007 13292L-172 Αναθ. Α
το Zebra και ο λογότυπος Zebra είναι εμπορικά σήματα κατατεθέντα της ZIH Corp.
Με επιφύλαξη παντός δικαιώματος.
Πίνακας ελέγχου
2
Πίνακας ελέγχου
Βλ. Εικόνα 2 για τις λυχνίες που υποδεικνύουν τη βασική λειτουργία και τα πλήκτρα που πρέπει να
πιέζετε κατά τη διάρκεια της βασικής λειτουργίας.
Εικόνα 2 • Πίνακας ελέγχου
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Λυχνία προειδοποίησης Αναβοσβήνει ή παραμένει αναμμένη όταν χρειάζεται
1
να επιστήσετε την προσοχή σας στον εκτυπωτή.
Λυχνία λειτουργίας Υποδεικνύει ότι ο εκτυπωτής είναι αναμμένος.
2
LCD Εμφανίζει τη
3
Λυχνία PAUSE Αναβοσβήνει όταν ο εκτυπωτής βρίσκεται σε
4
λειτουργική κατάσταση του εκτυπωτή.
προσωρινή διακοπή.
5
Κουμπί
PAUSE Ξεκινάει ή διακόπτει τη λειτουργία του εκτυπωτή
όταν το πιέζετε.
13292L-172 Αναθ. Α S4M Οδηγός ταχείας αναφοράς 23/7/2007
Εξαρτήματα εκτυπωτή
Η Εικόνα 3 απεικονίζει τα εξαρτήματα που βρίσκονται στο εσωτερικό του χώρου μέσων του
εκτυπωτή σας. Ανάλογα με τις εγκατεστημένες επιλογές, ο εκτυπωτής σας ίσως να είναι λίγο
διαφορετικός από αυτόν στην εικόνα.
4
3
Εικόνα 3 • Εξαρτήματα εκτυπωτή S4M
Εξαρτήματα εκτυπωτή
5
6
7
3
2
1
911
10
Διάταξη κεφαλής εκτύπωσης
1
Άξονας τροφοδοσίας ταινίας*
2
Πίνακας ελέγχου
3
Άξονας παραλαβής ταινίας*
4
Πόρτα μέσων
5
Ανάρτηση τροφοδοσίας μέσων
6
*Υπάρχει μόνο στους εκτυπωτές που έχουν εγκατεστημένη την επιλογή θερμικής μεταφοράς.
Οδηγός τροφοδοσίας μέσων
7
Υποδοχή μέσου με ριπιδοειδείς πτυχές
8
Διάταξη κυλίνδρου ελέγχου τεντώματος
9
Οδηγός μέσων
10
Ασφάλιση απελευθέρωσης κεφαλής
11
εκτύπωσης
8
23/7/2007 S4M Οδηγός ταχείας αναφοράς 13292L-172 Αναθ. Α
