S4M™

Impressora de médio porte

Guia do usuário

propriedade da ZIH Corp. A reprodução não autorizada deste manual ou do software e/ou firmware da impressora pode resultar em até um ano de detenção e em multas de até US$ 10.000 (17 U.S.C.506). Os infratores dos direitos autorais podem estar sujeitos às responsabilidades civis.

, ZPL II® e ZebraLink™; o Element Energy Equalizer® Circuit; E3®; e

ZebraLink e todos os nomes e números de produtos são marcas comerciais, e Zebra, o logotipo da Zebra, ZPL, ZPL II, Eltron, Element Energy Equalizer Circuit, e E reservados em todo o mundo.

Datamax é uma marca registrada da Datamax Corporation. Intermec é uma marca registrada da Intermec Technologies Corporation.

Todos os outros nomes de marcas, nomes de produtos ou marcas comerciais pertencem aos seus respectivos proprietários. Para obter informações adicionais sobre marcas comerciais, consulte "Trademarks" (Marcas comerciais) no CD do produto.

Circuit são marcas registradas da ZIH Corp. Todos os direitos

Declaração de propriedade Este manual contém informações de propriedade da Zebra Technologies

Corporation e de suas subsidiárias ("Zebra Technologies"). Ele se destina exclusivamente a fins informativos e de uso das partes que operam e mantêm os equipamentos aqui descritos. Essas informações de propriedade não podem ser utilizadas, reproduzidas ou divulgadas a terceiros para qualquer outra finalidade sem a permissão expressa por escrito da Zebra Technologies Corporation.

Melhorias no produto A contínua melhoria dos produtos é uma política da Zebra Technologies Corporation.

Todos os designs e especificações estão sujeitos a alterações sem aviso.

Isenção de responsabilidade A Zebra Technologies Corporation toma providências para assegurar que as

especificações e os manuais de engenharia publicados estejam corretos. No entanto, pode haver erros. A Zebra Technologies Corporation se reserva o direito de corrigir quaisquer erros desse gênero e se isenta da responsabilidade resultante.

Limitação da responsabilidade Em hipótese alguma, a Zebra Technologies Corporation ou qualquer pessoa

envolvida no desenvolvimento, produção ou entrega do produto suplementar (incluindo hardware e software) deve ser responsabilizada por quaisquer danos (incluindo, sem limitação, danos consequenciais que incluam perda de lucros comerciais, interrupção de negócios ou perda de informações comerciais) decorrentes ou resultantes do uso ou da incapacidade de uso deste produto, mesmo que a Zebra Technologies Corporation tenha sido informada da possibilidade de tais danos. Algumas jurisdições não permitem a exclusão ou a limitação de danos incidentais ou resultantes. Portanto, a limitação ou exclusão acima pode não se aplicar a você.

Número de peça: 13290L-094 Rev. A

Declaração de conformidade

Declaro que as impressoras Zebra identificadas como

Stripe™ Series

S4M

fabricadas por:

Zebra Technologies Corporation

333 Corporate Woods Parkway

Vernon Hills, Illinois 60061-3109 EUA

Estão em conformidade com os padrões técnicos aplicáveis da FCC

Para uso em escritórios, doméstico, comercial e industrial

Se nenhuma alteração não autorizada for feita no equipamento

e se este for conservado e operado adequadamente.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Informações sobre conformidade

Declaração de conformidade da FCC

Este dispositivo está em conformidade com as regras da Parte 15. O funcionamento está sujeito a duas condições:

1. Este dispositivo não pode provocar interferência prejudicial; e

2. Este dispositivo deve aceitar toda a interferência recebida, incluindo aquela que pode

provocar funcionamento indesejado.

O usuário está avisado de que quaisquer alterações ou modificações não aprovadas expressamente pela Zebra Technologies Corporation podem anular a autoridade do usuário para operar o equipamento. Para assegurar a conformidade, esta impressora deve ser utilizada com cabos de comunicação blindados.

Regras e regulamentos da FCC para cabos de dados

As impressoras Zebra estão em conformidade com as Regras e regulamentos da FCC, Parte 15 para equipamentos de Classe B que utilizam cabos de dados totalmente blindados de 2 m (6,5 pés). A utilização de cabos não blindados pode aumentar as emissões de radiação acima dos limites permitidos para a Classe B.

Declaração de conformidade canadense DOC

This Class B digital apparatus complies with Canadian ICES-003 (Este dispositivo digital Classe B está em conformidade com o ICES-003 canadense).

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Conteúdo

Declaração de conformidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Informações sobre conformidade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Conteúdo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sobre este documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

A quem se destina este documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Como este documento está organizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Contatos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Convenções do documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1 • Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Vista externa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Visor LCD do painel de controle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Botões do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Luzes do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Impressora Compartimento de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Impressora Modos de linguagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Downloads de firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Comandos novos ou modificados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Informações adicionais sobre a linguagem da Impressora . . . . . . . . . . . . . . . . . . . . 22

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Conteúdo

2 • Configuração da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Antes de começar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Manuseio da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Desembalar e inspecionar a Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Armazenamento da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Transporte da Impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Seleção de um local para a Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Seleção de uma superfície . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Condições operacionais adequadas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Espaço adequado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Fonte de dados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Fonte de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Seleção de uma interface de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Cabos de dados e placas de rede sem fio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Conexão da impressora ao computador ou à rede . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Conexão da Impressora a uma fonte de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Especificações do cabo de alimentação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tipos de mídia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Visão geral da fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Quando usar fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Lado revestido da fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

3 • Operações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Modos de impressão e opções da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Descrições dos modos de impressão e requisitos da Impressora . . . . . . . . . . . . . . . 38

Caminhos da mídia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Iniciar um rolo de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Inserção de mídia na Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Carregamento de mídia no modo de destaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Carregamento de mídia no modo de remoção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Carregamento de mídia no modo Cortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Como carregar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Remoção da fita usada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Calibragem da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Autocalibragem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Calibragem manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Selecionar ou ajustar os sensores de mídia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Selecionar o sensor transmissivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Ajustar o sensor reflexivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Ajuste de pressão do cabeçote de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Conteúdo

4 • Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Modo Configuração. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Como entrar no modo Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Como sair do modo Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Proteção de parâmetros por senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Impressão de etiquetas de configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Seleção do idioma do visor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Parâmetros do painel de controle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Parâmetros dos níveis de senha 1 e 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Parâmetros do nível de senha 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

5 • Manutenção de rotina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Substituição de componentes da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Pedidos de peças de reposição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Reciclagem de componentes da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Lubrificação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Programação e procedimentos de limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Limpeza da parte externa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Limpeza do cabeçote e do rolo de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Limpeza do compartimento e dos sensores de mídia . . . . . . . . . . . . . . . . . . . . . . . . 95

Limpeza do conjunto de remoçãol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Limpeza do módulo do cortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

6 • Solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Listas de verificação para solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Mensagens de erro do visor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Erros de memória . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Problemas na qualidade de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Problemas de calibragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

Problemas de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Problemas com a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Problemas diversos da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Diagnósticos da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

Autoteste de inicialização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116

Autoteste CANCEL (CANCELAR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

Autoteste PAUSE (PAUSA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118

Autoteste FEED (AVANÇAR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119

Autoteste FEED (AVANÇAR) e PAUSE (PAUSA) . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Teste de diagnóstico de comunicações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Perfil dos sensores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Conteúdo

7 • Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Especificações gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Aprovações de agências. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Especificações de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Especificações de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Especificações da fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

A • Comandos da ZPL II . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

Acordo de licença de usuário final . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

Glossário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Sobre este documento

Esta seção fornece informações de contato, estrutura e organização do documento, além de documentos adicionais para referência.

Sumário

A quem se destina este documento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Como este documento está organizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Contatos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Convenções do documento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Sobre este documentoSobre este documento

A quem se destina este documento

Este Guia do usuário destina-se a qualquer pessoa que precise operar ou solucionar problemas da impressora.

Como este documento está organizado

O Guia do usuário está organizado da seguinte maneira:

Seção Descrição

Introdução na página 15 Esta seção mostra os controles operacionais e a

localização dos principais componentes utilizados ao carregar mídias e fitas. Outros recursos da impressora são discutidos.

Configuração da Impressora na página 23

Operações na página 37 Esta seção descreve os procedimentos de

Configuração na página 65 Esta seção descreve as definições de configuração

Manutenção de rotina na página 89 Esta seção descreve os procedimentos de

Solução de problemas na página 101 Esta seção fornece informações sobre os erros que

Especificações na página 127 Esta seção descreve os recursos e as especificações

Esta seção apresenta as tarefas que devem ser executadas e os problemas que precisam ser considerados antes de carregar e configurar a impressora.

carregamento e calibragem da impressora.

da impressora e fornece instruções sobre como exibir ou alterar os parâmetros da impressora por meio do painel de controle.

manutenção e limpeza de rotina.

talvez precisem ser solucionados. Estão incluídos testes de diagnóstico variados.

da impressora.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Contatos

Sobre este documento

O Suporte técnico via Internet está disponível 24 horas por dia, 365 dias por ano.

Site: www.zebra.com Enviar de volta por e-mail os documentos da Biblioteca técnica:

Endereço de e-mail: emb@zebra.com Assunto: Emaillist

Base de conhecimentos de autoatendimento: www.zebra.com/knowledgebase Registro on-line de casos: www.zebra.com/techrequest

Contatos

De qual departamento

você precisa?

Sede regional

Suporte técnico

Para dúvidas sobre a operação de equipamentos e software Zebra, entre em contato com o distribuidor. Para obter assistência adicional, entre em contato conosco.

Tenha disponível os números do modelo e de série do produto.

Departamento de Serviços de Reparo

Para envio do produto à assistência técnica para serviços e reparos.

Departamento de Treinamento técnico

Para cursos de treinamento sobre produtos Zebra.

Departamento de consultas

Para obter informações sobre literatura de produtos ou distribuidores e revendedores.

Departamento de Atendimento ao cliente (EUA) Departamento de Vendas internas (Reino Unido)

Para impressoras, peças, mídia e fitas, entre em contato com o distribuidor ou conosco.

Legendas:

T: Telefone F: Fax E: E-mail

Américas

Zebra Technologies International, LLC 333 Corporate Woods Parkway Vernon Hills, IL 60061-3109 EUA

T: +1 847 793 2600 Ligação gratuita (EUA): +1 800 423 0422 F: +1 847 913 8766

T: +1 877 ASK ZEBRA (275 9327) F: +1 847 913 2578

Hardware: ts1@zebra.com Software: ts3@zebra.com

Impressoras para quiosques:

T: +1 866 322 5202 E: kiosksupport@zebra.com

T: +1 877 ASK ZEBRA (275 9327) F: +1 847 821 1797

E: repair@zebra.com Para solicitar um reparo nos EUA,

acesse www.zebra.com/repair

T: +1 847 793 6868 T: +1 847 793 6864 F: +1 847 913 2578

E: ttamerica@zebra.com

T: +1 877 ASK ZEBRA (275 9327) E: inquiry4@zebra.com

T: +1 877 ASK ZEBRA (275 9327) E: clientcare@zebra.com

Europa, África,

Oriente Médio, Índia

Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire, SL8 5XF Reino Unido

T: +44 (0) 1628 556000 F: +44 (0) 1628 556001

T: +44 (0) 1628 556039 F: +44 (0) 1628 556003

E: Tseurope@zebra.com

T: +44 (0) 1772 693069 F: +44 (0) 1772 693046

Novas solicitações:

ukrma@zebra.com

Atualizações de status:

repairupdate@zebra.com

T: +44 (0) 1628 556000 F: +44 (0) 1628 556001

E: Eurtraining@zebra.com

T: +44 (0) 1628 556037 F: +44 (0) 1628 556005

E: mseurope@zebra.com

T: +44 (0) 1628 556032 F: +44 (0) 1628 556001

E: cseurope@zebra.com

Ásia/Pacífico

Zebra Technologies Asia Pacific Pte. Ltd. 120 Robinson Road #06-01 Parakou Building Cingapura 068913

T: + 65 6858 0722 F: +65 6885 0838

T: +65 6858 0722 F: +65 6885 0838

E: China: tschina@zebra.com

Todas as outras áreas:

tsasiapacific@zebra.com

T: +65 6858 0722 F: +65 6885 0838

E: China: tschina@zebra.com

Todas as outras áreas:

tsasiapacific@zebra.com

T: + 65 6858 0722 F: +65 6885 0838

E: China: tschina@zebra.com

Todas as outras áreas:

tsasiapacific@zebra.com

E: China:

GCmarketing@zebra.com

Todas as outras áreas:

APACChannelmarketing@zebr a.com

T: +65 6858 0722 F: +65 6885 0836

E: China: order-csr@zebra.com

Todas as outras áreas:

csasiapacific@zebra.com

15/6/2009 S4M -Guia do usuário 13290L-094 Rev. A

Sobre este documento

Convenções do documento

Foram utilizadas as seguintes convenções neste documento para transmitir determinadas informações.

Cor alternada (apenas online) As referências cruzadas contêm hot links para outras seções deste guia. Se estiver exibindo este guia online no formato .pdf, clique na referência cruzada (texto azul) para ir diretamente ao local.

Exemplos do visor LCD O texto do LCD (Visor de cristal líquido) de uma impressora é exibido na fonte

Exemplos da linha de comandos Os exemplos da linha de comandos são exibidos na fonte Courier New. Por exemplo, para que os scripts pós-instalação sejam levados ao diretório bin, digite ZTools.

Arquivos e diretórios Os nomes de arquivos e os diretórios são exibidos na fonte Courier New. Por exemplo, o arquivo diretório

/root.

Bubbledot ICG.

Zebra<número da versão>.tar e o

Ícones utilizados

Cuidado • Adverte sobre a possibilidade de uma descarga eletrostática.

Cuidado • Adverte sobre uma situação de choque elétrico em potencial.

Cuidado • Adverte sobre uma situação na qual o aquecimento em excesso pode provocar

queimaduras.

Cuidado • Avisa que a falha ao adotar ou evitar determinada ação pode resultar em

danos físicos a você.

Cuidado • (Sem ícone) Avisa que uma falha ao tomar ou evitar determinada ação pode

resultar em danos físicos ao hardware.

Importante • Chama a atenção para informações que são essenciais para se concluir uma

tarefa.

Nota • Indica informações neutras ou positivas que enfatizam ou complementam

importantes pontos do texto principal.

Exemplo • Fornece um exemplo, geralmente um cenário, para esclarecer melhor uma seção

do texto.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Sobre este documento

Convenções do documento

Legendas das ilustrações As legendas são utilizadas quando uma ilustração contém informações que precisam ser identificadas e descritas. Uma tabela com os rótulos e as descrições segue o gráfico. A Figura 1 fornece um exemplo.

Figura 1 • Figura de amostra com legendas

POWER ALERT

CANCEL FEED

Botão FEED (AVANÇAR)

Botão CANCEL (CANCELAR)

ENTER

PAUSE

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Sobre este documento

Notas • ___________________________________________________________________

__________________________________________________________________________

Convenções do documento

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Introdução

Esta seção mostra os controles operacionais e a localização dos principais componentes utilizados ao carregar mídias e fitas. Outros recursos da impressora são discutidos.

Sumário

Vista externa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Visor LCD do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Botões do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Luzes do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Impressora Compartimento de mídia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Impressora Modos de linguagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Downloads de firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Comandos novos ou modificados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Informações adicionais sobre a linguagem da Impressora . . . . . . . . . . . . . . . . . . . . . 22

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Introdução

Parte frontal

Parte posterior

Vista externa

A Figura 2 mostra a parte externa da impressora.

Figura 2 • Exterior da Impressora

Painel de controle

Porta de mídia

Tampa dos componentes eletrônicos

Botão liga/desliga (O = desligada, I = ligada)

Conector de alimentação CA

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Painel de controle

2 1

Todos os controles e indicadores da impressora estão localizados no painel de controle (Figura 3).

•O LCD (Visor de cristal líquido) do painel de controle mostra o status operacional e os parâmetros da impressora.

•Os botões do painel de controle são utilizados para controlar as operações e configurar os parâmetros da impressora.

•As luzes do painel de controle (LEDs) mostram o status operacional da impressora ou indicam quais botões do painel de controle estão ativos.

Figura 3 • Localização dos botões e das luzes do painel de controle

POWER ALERT

Introdução

Painel de controle

CANCEL FEED

PAUSE

luz ALERT (ALERTA)

luz POWER (ALIMENTAÇÃO)

LCD

Botão ENTER

Botão MENU

Botão seta para cima

Botão CANCEL (CANCELAR) ou seta

para a esquerda

Botão FEED (AVANÇAR) ou seta para a

direita

Botão PAUSE (PAUSAR) ou seta para

baixo

ENTER

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Introdução

Painel de controle

Visor LCD do painel de controle

O visor LCD do painel de controle funciona de forma diferente nos distintos modos da impressora.

•No modo de operação, o visor LCD exibe o status da impressora e, às vezes, juntamente com uma luz do painel de controle (consulte Luzes do painel de controle na página 20). Quando a impressora está recebendo dados, o painel de controle mostra a palavra e exibe uma série de pontos e espaços.

•No modo Pausa, a impressora para de imprimir temporariamente.

•No modo de configuração, é possível utilizar o visor LCD do painel de controle para exibir ou modificar os parâmetros da impressora (consulte Parâmetros do painel de

controle na página 73).

•No modo Erro, o visor LCD pode exibir uma mensagem de alerta ou de erro (consulte

Mensagens de erro do visor LCD na página 103).

Botões do painel de controle

DADOS

A impressora possui seis botões de controle básicos no painel de controle. Alguns desses botões também funcionam como teclas de navegação quando a impressora está no modo de configuração. A função atual de um botão específico é determinada pela luz acesa ao lado dele (Figura 4).

Figura 4 • Exemplo de botões ativos do painel de controle

FEED FEED

FEED (AVANÇAR) ativo

Seta para direita ativa

A Tabela 1 descreve a função de cada botão. Os botões

MENU, PAUSE (PAUSAR) e FEED

(AVANÇAR) estão ativos quando a impressora está no modo de operação normal.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 1 • Botões do painel de controle

ENTER

Introdução

Painel de controle

Botão

ENTER

CANCEL (CANCELAR)

FEED (AVANÇAR)

Aparência

CANCEL

FEED

Função/descrição

Entra e sai do modo Configuração.

Se um parâmetro ou opção no modo de configuração precisar ser selecionado, pressione

ENTER para selecionar o item. Esse botão fica

ativo somente quando necessário. O botão CANCEL (CANCELAR) funciona apenas no modo de pausa.

Pressionar

CANCEL (CANCELAR) uma vez produz estes efeitos:

• Cancela o formato da etiqueta que está sendo impressa no momento.

• Se nenhum formato de etiqueta estiver sendo impresso, o próximo será cancelado.

• Se nenhum formato de etiqueta estiver aguardando impressão, o botão

CANCEL (CANCELAR) é ignorado.

Para limpar toda a memória de formatos de etiqueta da impressora, mantenha pressionado

CANCEL (CANCELAR).

Avança uma etiqueta em branco.

• Se a impressora estiver ociosa ou em pausa, a etiqueta é avançada imediatamente.

• Se a impressora estiver imprimindo, a etiqueta é avançada após a conclusão da impressão.

PAU SE (PAUSAR)

Seta para esquerda

Seta para direita

Seta para cima

Seta para baixo

PAUSE

Interrompe e reinicia o processo de impressão ou remove as mensagens de erro e limpa o visor LCD. Quando a impressora está em pausa, a luz PAUSE (PAUSAR) pisca.

• Se a impressora estiver ociosa, ela entra no modo Pausa imediatamente.

• Se a impressora estiver imprimindo, a etiqueta é concluída antes de a impressora entrar em pausa.

Quando no modo Configuração, retorna o visor LCD ao parâmetro anterior.

Quando no modo Configuração, exibe o próximo parâmetro no visor LCD.

Quando no modo Configuração, aumenta os valores ou vai para a próxima opção.

Quando no modo Configuração, diminui os valores ou vai para a opção anterior.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Introdução

Painel de controle

Luzes do painel de controle

A Tabela 2 descreve as luzes do painel de controle que indicam diferentes condições da impressora.

Tabela 2 • Luzes do painel de controle

Luz Aparência Função/descrição

POWER

Indica que a impressora está ligada.

(ALIMENTAÇÃO) ALERT (ALERTA) Em uma situação de erro ou alerta, a luz ALERT (ALERTA)

ALERT

pisca.

PAUSE (parte do

PAUSE

botão [PAUSAR])

FEED (parte do

FEED

botão

PAUSE

FEED

Pisca quando a impressora está no modo Pausa, a não ser que a impressora entre no modo Configuração e a seta para baixo fique ativa.

Acesa durante a operação normal da impressora, indicando que a impressora pode avançar uma etiqueta em branco.

[AVANÇAR])

CANCEL (parte do

CANCEL

botão

CANCEL

Acesa quando cancelar um formato de etiqueta é uma opção válida.

[CANCELAR])

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Impressora Compartimento de mídia

10 8

A Figura 5 mostra uma ilustração simplificada do compartimento de mídia da impressora. Dependendo das opções instaladas, sua impressora pode parecer ligeiramente diferente.

Figura 5 • Compartimento de mídia

Introdução

Impressora Compartimento de mídia

Conjunto do cabeçote de impressão

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Bobina de suprimento de fita*

Bobina de recolhimento de fita*

Suporte de suprimento de mídia

Guia de suprimento de mídia

Fenda de mídia sanfonada

Rolete oscilante

Guia de mídia

Trava de liberação do cabeçote de impressão

Alavanca de liberação da remoção**

Conjunto de remoção**

* Presente apenas em impressoras que possuem a opção de transferência térmica instalada. ** Presente apenas em impressoras que possuem a opção de remoção instalada.

Introdução

Impressora Modos de linguagem

Dependendo de como a impressora foi encomendada, ela foi fornecida de fábrica com um firmware que opera ou permite utilizar determinados comandos de uma das seguintes linguagens da impressora:

•ZPL

• EPL™ (Linguagem de programação Eltron®)

• APL-D™ (Linguagem de programação Datamax

• APL-I™ (Linguagem de impressora Intermec®)

Downloads de firmware

É possível fazer o download do firmware S4M na impressora a qualquer momento para alterar a linguagem da impressora. Para obter as versões mais recentes do firmware e instruções sobre como baixá-las, visite http://www.zebra.com/firmware.

Nota • Quando a linguagem da impressora é alterada, podem aparecer mensagem de erros

no visor LCD e algumas luzes do painel de controle podem ser ativadas no modo de erro. É possível ignorar essas luzes e mensagens de erro. Quando o download estiver concluído, reinicialize a impressora e carregue os padrões dela para retornar ao modo de operação da impressora.

(Linguagem de programação Zebra)

)

Comandos novos ou modificados

Consulte Comandos da ZPL II na página 133 para saber quais comandos da ZPL II foram alterados ou adicionados especificamente para esta impressora.

Informações adicionais sobre a linguagem da Impressora

Os manuais a seguir contêm informações específicas sobre os diferentes modos de linguagem da impressora. As cópias desses manuais estão no CD fornecido com a impressora e no site

http://www.zebra.com/manuals.

•ZPL II

• EPL2™ Programming Guide (Guia de programação EPL2™)

• APL-D™ Reference Guide (Guia de referência APL-D™)

• APL-I™ Reference Guide (Guia de referência APL-I™)

Programming Guide (Guia de programação ZPL II)

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Configuração da

Impressora

Esta seção apresenta as tarefas que devem ser executadas e os problemas que precisam ser considerados antes de carregar e configurar a impressora.

Sumário

Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Manuseio da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Desembalar e inspecionar a Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Armazenamento da Impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Transporte da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Seleção de um local para a Impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Seleção de uma superfície . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Condições operacionais adequadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Espaço adequado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Fonte de dados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Fonte de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Seleção de uma interface de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Cabos de dados e placas de rede sem fio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Conexão da impressora ao computador ou à rede . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Conexão da Impressora a uma fonte de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Especificações do cabo de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tipos de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Visão geral da fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Quando usar fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Lado revestido da fita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Antes de começar

Analise esta lista de verificação e solucione quaisquer problemas antes de configurar ou utilizar a impressora.

 Desembalar e inspecionar a Impressora Já desembalou a impressora e

 Selecionar um local Já escolheu um local apropriado para a impressora? Caso ainda

 Conectar a uma fonte de dados Já decidiu como a impressora será conectada a uma

 Conectar um cabo de alimentação Você possui o cabo de alimentação correto para

inspecionou se há algum dano? Caso ainda não tenha feito isso, consulte Desembalar e

inspecionar a Impressora na página 25.

não tenha feito isso, consulte Seleção de um local para a Impressora na página 26.

fonte de dados (normalmente um computador)? Para obter mais informações, consulte

Seleção de uma interface de comunicação na página 27.

a impressora? Caso esteja em dúvida, consulte Especificações do cabo de alimentação

na página 31. Para acoplar o cabo de alimentação e conectar a impressora a uma tomada,

consulte Conexão da Impressora a uma fonte de alimentação na página 30.

 Selecionar a mídia Você possui a mídia correta para a aplicação? Caso esteja em

dúvida, consulte Tipos de mídia na página 32.

 Selecionar a fita Necessita usar uma fita e, em caso afirmativo, a fita adequada está

disponível? Caso esteja em dúvida, consulte Visão geral da fita na página 34.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Manuseio da Impressora

Esta seção descreve como manusear a impressora.

Desembalar e inspecionar a Impressora

Quando receber a impressora, desembale-a imediatamente e inspecione se houve danos durante o transporte.

• Guarde todos os materiais de embalagem.

• Verifique se não há danos em nenhuma superfície externa.

• Levante a porta de mídia e inspecione o compartimento de mídia para observar se os componentes foram danificados.

Caso descubra danos ocorridos durante o transporte após a inspeção:

• Notifique imediatamente a empresa transportadora e envie um relatório de danos.

• Guarde todo o material da embalagem para a inspeção da empresa transportadora.

• Notifique o revendedor autorizado Zebra.

Configuração da impressora

Manuseio da Impressora

Importante • A Zebra Technologies Corporation não se responsabiliza por danos

ocorridos durante o transporte do equipamento e não arcará com as despesas do reparo desses danos nos termos da garantia.

Armazenamento da Impressora

Caso não utilize a impressora imediatamente, embale-a novamente com o material original. É possível armazenar a impressora nas condições mostradas na Tab ela 3.

Tabela 3 • Temperatura e umidade de armazenamento

Temperatura Umidade relativa

–40 a 60 ºC (–40 a 140 ºF) 5% a 85% sem condensação

Transporte da Impressora

Se precisar transportar a impressora:

• Desligue (

• Retire todas as mídias, fitas ou objetos soltos do interior da impressora.

O) a impressora e desconecte todos os cabos.

• Feche o cabeçote de impressão.

• Embale cuidadosamente a impressora na embalagem original ou em uma embalagem alternativa adequada para evitar danos durante o transporte. Uma embalagem de transporte pode ser adquirida da Zebra se a original foi perdida ou destruída.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Seleção de um local para a Impressora

Considere o seguinte ao selecionar um local adequado para a impressora.

Seleção de uma superfície

Escolha uma superfície plana e firme com tamanho e resistência suficientes para acomodar a impressora e outros equipamentos (como o computador), se necessário. As opções incluem uma mesa, bancada ou carrinho. Para obter as dimensões e o peso da impressora, consulte

Especificações gerais na página 128.

Condições operacionais adequadas

Esta impressora foi projetada para funcionar em diversas condições elétricas e ambientais, incluindo chão de fábricas ou depósitos comerciais. Para obter mais informações sobre as condições necessárias, consulte Especificações gerais na página 128.

A Tabela 4 mostra os requisitos de temperatura e umidade relativa da impressora durante a operação.

Modo Temperatura Umidade relativa

Transferência térmica

Térmica direta 0 a 40 ºC (32 a 105 ºF) 20% a 85% sem condensação

Espaço adequado

A impressora deve ter espaço suficiente ao redor para permitir a abertura da porta de mídia. Para que haja ventilação e refrigeração adequadas, deixe um espaço livre em todos os lados da impressora.

Cuidado • Não coloque nenhum material de acolchoamento ou forro atrás ou embaixo da

impressora, pois isso restringe o fluxo de ar e pode provocar o superaquecimento da impressora.

Fonte de dados

Se a impressora for instalada longe da fonte de dados (como um computador), o local selecionado deve ter as conexões apropriadas a essa fonte. Para obter mais informações sobre os tipos de interfaces de comunicação e suas limitações, consulte Seleção de uma interface de

comunicação na página 27.

Tabela 4 • Temperatura e umidade de operação

5 a 40 ºC (40 a 105 ºF) 20% a 85% sem condensação.

Fonte de alimentação

Posicione a impressora perto de uma tomada que possa ser acessada facilmente.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Seleção de uma interface de comunicação

A Tabela 5 fornece informações básicas sobre as interfaces de comunicação de dados que podem ser utilizadas para conectar a impressora a um computador. É possível enviar formatos de etiquetas à impressora por meio de qualquer interface de comunicação de dados que esteja disponível. Selecione uma interface que seja suportada tanto pela impressora quanto pelo computador ou pela LAN (Rede local).

Tabela 5 • Características das interfaces de comunicação de dados

Configuração da impressora

Conectores

Padrão ou opcional na Impressora

Características

Serial RS-232 Padrão • Comprimento máximo do cabo de 15,24 m (50 pés).

• Pode ser necessário alterar os parâmetros da impressora para corresponder ao computador host.

• É preciso utilizar um adaptador de modem nulo para se conectar à impressora no caso de uso de um cabo de modem padrão.

Paralela bidirecional IEEE 1284

Padrão • Comprimento máximo do cabo de 3 m (10 pés).

• Comprimento recomendado do cabo de 1,83 m (6 pés).

• Um servidor de impressão Ethernet (se instalado) ocupa ou controla esta porta da impressora.

• Nenhuma alteração de parâmetros da impressora é necessária para corresponder ao computador host.

USB Padrão • Comprimento máximo do cabo de 5 m (16,4 pés).

• Nenhuma alteração de parâmetros da impressora é necessária para corresponder ao computador host.

Servidor de impressão Ethernet - rede com fio interno

Opcional • Pode imprimir na impressora a partir de qualquer

computador na LAN.

• Pode se comunicar com a impressora por meio das páginas da impressora na web no modo ZPL.

• O computador deve estar equipado com uma placa Ethernet.

• A impressora deve estar conFigurada para utilizar a LAN.

Servidor de impressão Ethernet - rede sem fio

Opcional • Pode imprimir na impressora a partir de qualquer

computador na WLAN (Rede local sem fio).

• Pode se comunicar com a impressora por meio das páginas da impressora na web no modo ZPL.

• A impressora deve estar conFigurada para utilizar a WLAN.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Seleção de uma interface de comunicação

Cabos de dados e placas de rede sem fio

Você deve fornecer todos os cabos de dados ou placas de rede sem fio para sua aplicação.

Cabos de dados Os cabos Ethernet não requerem blindagem, mas todos os outros cabos devem ser totalmente blindados e ligados a conectores de metal ou metalizados. Cabos de dados não blindados podem aumentar as emissões de radiação acima dos limites permitidos pela regulamentação.

Para minimizar a recepção de ruído elétrico no cabo:

• Mantenha os cabos de dados os mais curtos possível.

• Não aperte demais os cabos de dados e os cabos de alimentação.

• Não amarre os cabos de dados nos condutores dos fios elétricos.

Placas de rede sem fio Para obter informações sobre as placas de rede sem fio suportadas, consulte o ZebraNet Wireless User Guide (Guia do usuário de redes sem fio do ZebraNet). Uma cópia do manual está disponível em http://www.zebra.com/manuals ou no CD do usuário fornecido com a impressora.

Conexão da impressora ao computador ou à rede

A Tabela 6 mostra como conectar os diferentes tipos de cabos de dados à impressora e ao computador. Os conectores na parte posterior do computador podem estar em locais diferentes dos ilustrados no exemplo desta seção.

Cuidado • Verifique se a impressora está desligada (O) antes de conectar os cabos de

comunicação de dados. Conectar um cabo de comunicação de dados enquanto a impressora estiver ligada (

Tabela 6 • Conexão da impressora a um computador ou à rede

Conectores Conexão e configuração

Serial RS-232 A taxa de transmissão, o número bits de dados e de parada, a

Paralela bidirecional IEEE 1284

I) pode danificá-la.

paridade e o controle XON/XOFF ou DTR devem corresponder aos do computador host. Consulte Parâmetros do painel de

controle na página 73 para visualizar ou alterar esses parâmetros.

Nenhuma configuração adicional é necessária. Um servidor de impressão Ethernet (se instalado) ocupa ou controla esta porta da impressora.

USB Nenhuma configuração adicional é necessária.

Cuidado • Tenha cuidado para não conectar o cabo USB ao

conector do servidor de impressão Ethernet de rede com fio na impressora, pois isso danificará o conector.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Configuração da impressora

Seleção de uma interface de comunicação

Tabela 6 • Conexão da impressora a um computador ou à rede (Continuação)

Conectores Conexão e configuração

Servidor de impressão Ethernet - rede com fio interno

Servidor de impressão Ethernet - rede sem fio

Consulte o ZebraNet 10/100 Print Server User and Reference Guide (Guia do usuário e de referência do Servidor de impressão ZebraNet 10/100) para obter as instruções de configuração. Uma cópia desse manual está disponível em

http://www.zebra.com/manuals ou no CD do usuário fornecido

com a impressora.

Nota • Para utilizar esta conexão, pode ser necessário

remover um plugue instalado na fábrica que impede a conexão acidental de um conector USB a esta porta.

Consulte o ZebraNet Wireless User Guide (Guia do usuário de rede sem fio do ZebraNet) para obter instruções de configuração. Uma cópia desse manual está disponível em

http://www.zebra.com/manuals ou no CD do usuário fornecido

com a impressora.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Conexão da Impressora a uma fonte de alimentação

O cabo de alimentação CA deve ter um conector fêmea para três pinos em uma extremidade que encaixe no conector de alimentação CA correspondente na parte posterior da impressora. Se o cabo de alimentação não foi fornecido com a impressora, consulte Especificações do

cabo de alimentação na página 31.

Cuidado • Para a segurança dos operadores e do equipamento, utilize sempre um cabo

de alimentação de três condutores específico para a região ou país em que a impressora será instalada. Esse cabo deve ter um conector fêmea do tipo IEC 320 e um plugue de três condutores aterrado próprios para a região.

Para conectar a impressora à fonte de alimentação, execute estas etapas:

1. Coloque o botão liga/desliga da impressora na posição Off (O) [desligado].

2. Conecte o cabo de alimentação ao conector de alimentação CA (1) na parte posterior da

impressora.

3. Conecte a outra extremidade do cabo a uma tomada próxima à impressora.

4. Ligue (I) a impressora.

O visor LCD e as luzes do painel de controle são ativados, o que indica a inicialização da impressora.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Conexão da Impressora a uma fonte de alimentação

Especificações do cabo de alimentação

Cuidado • Para a segurança do pessoal e do equipamento, sempre utilize um cabo de

alimentação de três condutores específico para a região ou país em que a impressora será instalada. Esse cabo deve ter um conector fêmea do tipo IEC 320 e um plugue de três condutores aterrado próprios para a região.

Dependendo de como a impressora foi encomendada, o cabo de alimentação pode ou não estar incluído. Se um não estiver incluído ou se o que foi fornecido não for adequado aos seus requisitos, consulte a Figura 6 e as seguintes diretrizes:

• O comprimento máximo do cabo deve ser inferior a 3 m (9,8 pés).

• O cabo deve ter uma classificação de no mínimo 10 A, 250 V.

• O fio terra do chassi deve ser conectado para garantir condições de segurança e reduzir interferências eletromagnéticas.

Figura 6 • Especificações do cabo de alimentação

Configuração da impressora

Plugue de alimentação CA de seu país – Deve ter a

marca de certificação de pelo menos uma das organizações internacionais de segurança reconhecidas (Figura 7).

Cabo HAR de 3 condutores ou outro cabo aprovado

para seu país. Conector IEC 320 – Deve ter a marca de certificação

de pelo menos uma das organizações internacionais de segurança reconhecidas (Figura 7). Comprimento ≤ 3 m (9,8 pés). Classificação 10 A,

250 VCA.

Figura 7 • Certificações de organizações internacionais de segurança

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Tipos de mídia

Importante • A Zebra recomenda enfaticamente o uso de suprimentos da marca Zebra para

impressão contínua de alta qualidade. Uma ampla linha de mídias de papel, polipropileno, poliéster e vinil foi desenvolvida especificamente para aprimorar os recursos de impressão da impressora e impedir o desgaste prematuro do cabeçote de impressão. Para adquirir suprimentos, visite o site http://www.zebra.com/howtobuy.

A impressora pode usar vários tipos de mídia:

A Tab ela 7 descreve mídias em rolo e sanfonadas. A mídia em rolo é carregada na impressora, enquanto a mídia sanfonada pode ser colocada dentro ou fora da impressora.

• Mídia padrão – A maioria das mídias padrão utiliza um forro adesivo que prende etiquetas individuais ou um comprimento contínuo de etiquetas a um revestimento.

• Mídia de etiqueta – Em geral, são feitas de papel pesado. Mídias de etiqueta não contêm adesivo ou revestimento e geralmente são perfuradas entre elas.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 7 • Mídias em rolo e sanfonadas

Tipo de mídia Aparência Descrição

Configuração da impressora

Tipos de mídia

Mídia em rolo nãocontínua

A mídia é enrolada em um rolo que pode ter de 25 a 76 mm (1 a 3 pol.) de diâmetro. Etiquetas individuais são separadas por um ou mais dos seguintes métodos:

• Mídia em rolo separa as etiquetas por espaços, furos ou ranhuras.

• Mídia de marca preta utiliza marcas pretas previamente impressas no verso da mídia para indicar as separações das etiquetas.

Mídia sanfonada não-contínua

Mídia em rolo contínua

• Mídia perfurada tem perfurações que permitem que etiquetas sejam separadas uma das outras com facilidade. A mídia também pode ter marcas pretas ou outras separações entre etiquetas.

A mídia sanfonada é dobrada em formato de ziguezague. A mídia sanfonada pode ter as mesmas separações de etiquetas de mídia em rolo não-contínua. As separações estariam próximas ou nas dobraduras.

A mídia é enrolada em um rolo que pode ter de 25 a 76 mm (1 a 3 pol.) de diâmetro.

A mídia em rolo contínua não contém espaços, furos, ranhuras ou marcas pretas para indicar as separações de etiquetas. Isso permite que a imagem seja impressa em qualquer posição na etiqueta. Às vezes, um cortador é utilizado para separar etiquetas individuais.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Externo Interno

Visão geral da fita

Nota • Esta seção se aplica apenas às impressoras que possuem a opção de Transferência

térmica instalada.

Uma fita é um filme delgado revestido em um dos lados com cera, resina ou resina de cera, que é transferida para a mídia durante o processo de transferência térmica. A mídia determina se uma fita deve ser usada e qual deve ser a largura dela.

Quando usada, a fita deve ter a mesma largura ou ser mais larga do que a mídia que está sendo usada. Se a fita for mais estreita do que a mídia, algumas áreas do cabeçote de impressão ficam desprotegidas e sujeitas a desgaste prematuro.

Quando usar fita

Ao contrário da mídia térmica direta, uma mídia de transferência térmica precisa de fita para imprimir. Para saber se é necessário utilizar fita com uma determinada mídia, faça um pequeno teste de raspagem.

Para fazer o teste, siga as etapas abaixo:

1. Raspe a superfície de impressão da mídia rapidamente com a unha.

2. Apareceu uma marca preta na mídia?

Se uma marca preta... A mídia é...

Não aparece na mídia Transferência térmica. É necessário usar fita. Aparece na mídia Térmica direta. Não é necessário usar fita.

Lado revestido da fita

A fita pode ser enrolada com o lado revestido para dentro ou para fora (Figura 8). Esta impressora pode ser utilizada somente com fitas revestidas no lado externo. Caso não saiba ao certo qual dos lados de um rolo de fita é revestido, execute um teste de adesividade ou de raspagem de fita para determinar qual lado é revestido.

Figura 8 • Fita revestida externamente ou internamente

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Teste de adesividade

Se houver etiquetas disponíveis, execute o teste de adesividade para determinar qual lado da fita é revestido. Esse método funciona bem para fitas já instaladas.

Para realizar um teste de adesividade, execute estas etapas:

1. Remova uma etiqueta de seu revestimento.

2. Pressione um dos cantos do lado adesivo da etiqueta contra a superfície externa do rolo de

fita.

3. Remova a etiqueta da fita.

4. Observe os resultados. Há pedaços ou partículas de tinta colados na etiqueta?

Se a tinta da fita... Então...

...aderiu à etiqueta A fita é revestida no lado externo e pode ser usada nesta

impressora.

Não aderiu à etiqueta A fita é revestida no lado interno e não pode ser usada

nesta impressora. Para confirmar, repita o teste na outra superfície do rolo de fita.

Configuração da impressora

Visão geral da fita

Teste de raspagem de fita

Quando não houver etiquetas disponíveis, faça o teste de raspagem de fita.

Para realizar um teste de raspagem de fita, execute estas etapas:

1. Desenrole um pequeno pedaço da fita.

2. Coloque a parte desenrolada da fita em um pedaço de papel, com a superfície externa da

fita em contato com o papel.

3. Raspe a superfície interna da fita desenrolada com a unha.

4. Levante a fita do papel.

5. Observe os resultados. A fita deixou uma marca no papel?

Se a fita... Então...

Deixou uma marca no papel A fita é revestida na superfície externa. Não deixou uma marca no

papel

A fita é revestida na superfície interna e não pode ser usada nesta impressora. Para confirmar, repita o teste na outra superfície do rolo de fita.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração da impressora

Notas • ___________________________________________________________________

__________________________________________________________________________

Visão geral da fita

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Operações

Esta seção descreve os procedimentos de carregamento e calibragem da impressora.

Nota • Conclua as tarefas e solucione os problemas em Configuração da Impressora

na página 23 antes de operar a impressora.

Sumário

Modos de impressão e opções da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Descrições dos modos de impressão e requisitos da Impressora. . . . . . . . . . . . . . . . 38

Caminhos da mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Iniciar um rolo de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Inserção de mídia na Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Carregamento de mídia no modo de destaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Carregamento de mídia no modo de remoção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Carregamento de mídia no modo Cortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Como carregar a fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Remoção da fita usada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Calibragem da Impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Autocalibragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Calibragem manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Selecionar ou ajustar os sensores de mídia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Selecionar o sensor transmissivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Ajustar o sensor reflexivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Ajuste de pressão do cabeçote de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Modos de impressão e opções da Impressora

A impressora pode utilizar diferentes modos de impressão e opções para a remoção de etiquetas (Tabel a 8). Utilize um modo de impressão que corresponda à mídia que está sendo usada e às opções disponíveis da impressora. Para obter mais informações sobre os tipos de mídia, consulte Tipos de mídia na página 32. Para selecionar um modo de impressão, consulte

Selecionar o método de remoção de etiquetas na página 76.

Descrições dos modos de impressão e requisitos da Impressora

Tabela 8 • Modos de impressão e opções da Impressora

Modo de impressão

Rasgar (configuração padrão)

Remoção Utilizado apenas se a impressora tiver a

Cortador Utilizado apenas se a impressora tiver a

Quando utilizar/opções da impressora necessárias

Utilizado para a maioria das aplicações. Este modo pode ser utilizado com qualquer opção da impressora e a maioria dos tipos de mídia.

opção de remoção-.

opção Cortador, quando se deseja que as etiquetas sejam separadas por corte.

Caminhos da mídia

A Tabela 9 mostra os caminhos da mídia para as combinações de modos de impressão e opções da impressora quando se usa mídia em rolo. A mídia sanfonada utiliza os mesmos modos de impressão e opções da impressora que a mídia em rolo.

Ações da Impressora

A impressora imprime os formatos de etiqueta conforme os recebe. O operador da impressora pode rasgar as etiquetas impressas a qualquer momento após a impressão.

A impressora remove a etiqueta do revestimento durante a impressão e, em seguida, faz uma pausa até que a etiqueta seja removida. O revestimento sai na parte frontal da impressora.

A impressora imprime uma etiqueta, cortando-a em seguida.

Tabela 9 • Caminhos da mídia para modos de impressão com várias opções da Impressora

Modo de impressão

Rasgar Impressoras com

Linhas sólidas vermelhas = mídia, Linhas pontilhadas azuis = apenas revestimento

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Opção da impressora

quaisquer opções de impressora podem utilizar o modo Rasgar

Caminho da mídia

Operações

Modos de impressão e opções da Impressora

Tabela 9 • Caminhos da mídia para modos de impressão com várias opções da Impressora

Modo de impressão

Opção da impressora

Caminho da mídia

Remoção Remoção, Avanço

do revestimento ou Rebobinar

Cortador Cortador (mostrado

com uma bandeja coletora opcional)

Linhas sólidas vermelhas = mídia, Linhas pontilhadas azuis = apenas revestimento

Iniciar um rolo de mídia

A mídia exposta pode ficar suja quando manuseada ou armazenada. Para iniciar um rolo de mídia, remova e descarte uma volta completa de etiquetas ou rótulos e todo o revestimento.

Etiquetas Mídia de etiqueta

Remova todas as etiquetas presas por adesivos ou fita.

Destaque todas as etiquetas expostas.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Modos de impressão e opções da Impressora

Inserção de mídia na Impressora

Esta seção mostra como inserir mídias em rolo ou sanfonadas na impressora. A mídia sanfonada é carregada da mesma maneira que a mídia em rolo, exceto pelo fato de que a primeira é armazenada fora da impressora.

Mídia em rolo

Para inserir mídia em rolo, execute estas etapas:

1. Abaixe a guia de suprimento de mídia.

2. Coloque o rolo de mídia no suporte de suprimento de mídia. Empurre o rolo para trás o

máximo possível.

3. Levante a guia de mídia e deslize-a até ela tocar na borda do rolo levemente, sem

comprimi-lo.

4. Continue com o procedimento de carregamento de mídia para o modo de impressão

desejado.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Modos de impressão e opções da Impressora

Mídia sanfonada

Para inserir a mídia sanfonada, execute estas etapas:

1. Abaixe a guia de suprimento de mídia.

2. Insira a mídia sanfonada no slot correspondente, na parte posterior da impressora.

Operações

3. Estenda a mídia sobre o suporte de suprimento de mídia.

4. Levante a guia de suprimento de mídia e deslize-a até ela tocar na borda da mídia, sem

comprimi-la.

5. Continue com o procedimento de carregamento de mídia para o modo de impressão

desejado.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

5678

Carregamento de mídia no modo de destaque

A Figura 9 mostra a mídia em rolo e sanfonada carregada no modo de destaque, que é o modo de impressão padrão.

Figura 9 • Modo de destaque

Mídia em rolo

Mídia

sanfonada

Conjunto do cabeçote de

Rolete oscilante

impressão Sensor transmissivo

Guia de suprimento de mídia

Guia de mídia

Trava de liberação do cabeçote

de impressão

Suporte de suprimento de

Etiqueta impressa

mídia

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

todos os anéis, relógios, colares pendurados, crachás de identificação ou outros objetos de metal que possam tocar no cabeçote de impressão. Não é necessário desligar a impressora ao trabalhar perto de um cabeçote de impressão aberto, mas a Zebra faz essa recomendação por precaução. Se a impressora for desligada, todas as configurações temporárias, como formatos de etiqueta, serão perdidas e deverão ser recarregadas antes de a impressão ser retomada.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Carregamento de mídia no modo de destaque

Para carregar a mídia no modo de destaque, execute estas etapas:

1. Configure a impressora para o modo Destaque. Consulte Selecionar o método de remoção

de etiquetas na página 76 para obter instruções.

2. Insira a mídia na impressora. Consulte Inserção de mídia na Impressora na página 40 para

obter instruções.

3. Pressione a trava de liberação do cabeçote de impressão para abrir o conjunto do cabeçote.

Levante o cabeçote de impressão até que ele trave na posição aberta.

Operações

4. Deslize a guia de mídia para fora.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

123

Carregamento de mídia no modo de destaque

5. Coloque a mídia sob o compartimento do rolete oscilante (1), através da fenda no sensor

transmissivo (

6. Empurre a mídia para a parte posterior do sensor transmissivo (1). Deslize a guia de mídia

2) até ela tocar na borda da mídia.

(

2 – sensor transmissivo padrão ilustrado) e abaixo do sensor de fita (3).

7. Feche o conjunto do cabeçote de impressão.

8. Se a impressora estiver em pausa (a luz PAUSE estiver piscando), pressione PAUSE

(PAUSAR) para ativar a impressão.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Carregamento de mídia no modo de remoção

789

Carregamento de mídia no modo de remoção

Esta seção se aplica apenas se a opção de remoção estiver instalada (Figura 10).

O conjunto de remoção é composto por vários roletes acionados por molas para garantir a pressão adequada dos roletes. Utilize a alavanca de liberação do mecanismo de remoção e sua mão direita para abrir e fechar o conjunto de remoção. Esse procedimento manterá seus dedos fora do raio de ação dos roletes.

Cuidado • Não use sua mão esquerda para auxiliar no fechamento do conjunto de

remoção. A extremidade superior do conjunto/rolete de remoção pode prender seus dedos.

Figura 10 • Modo de remoção

Operações

Alavanca de remoção

Barra de destaque/remoção

Conjunto do cabeçote de impressão

Rolete oscilante

Guia de mídia

Trava de liberação do cabeçote de

impressão

Sensor transmissivo

Guia de suprimento de mídia

Suporte de suprimento de mídia

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Revestimento da etiqueta

Conjunto de remoção

Etiqueta

Operações

Carregamento de mídia no modo de remoção

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

Para carregar a mídia no modo de remoção, execute estas etapas:

1. Pressione a trava de liberação do cabeçote de impressão para abrir o conjunto do cabeçote.

2. Levante o cabeçote de impressão até que ele trave na posição aberta.

3. Deslize a guia de mídia para fora.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Operações

123

Carregamento de mídia no modo de remoção

4. Coloque a mídia sob o compartimento do rolete oscilante (1), através da fenda no sensor

transmissivo (

5. Empurre para baixo a alavanca de liberação do mecanismo de remoção para abrir o

2 – sensor transmissivo padrão ilustrado) e abaixo do sensor de fita (3).

conjunto de remoção.

6. Puxe aproximadamente 500 mm (18 pol.) de mídia pela parte frontal da impressora.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Carregamento de mídia no modo de remoção

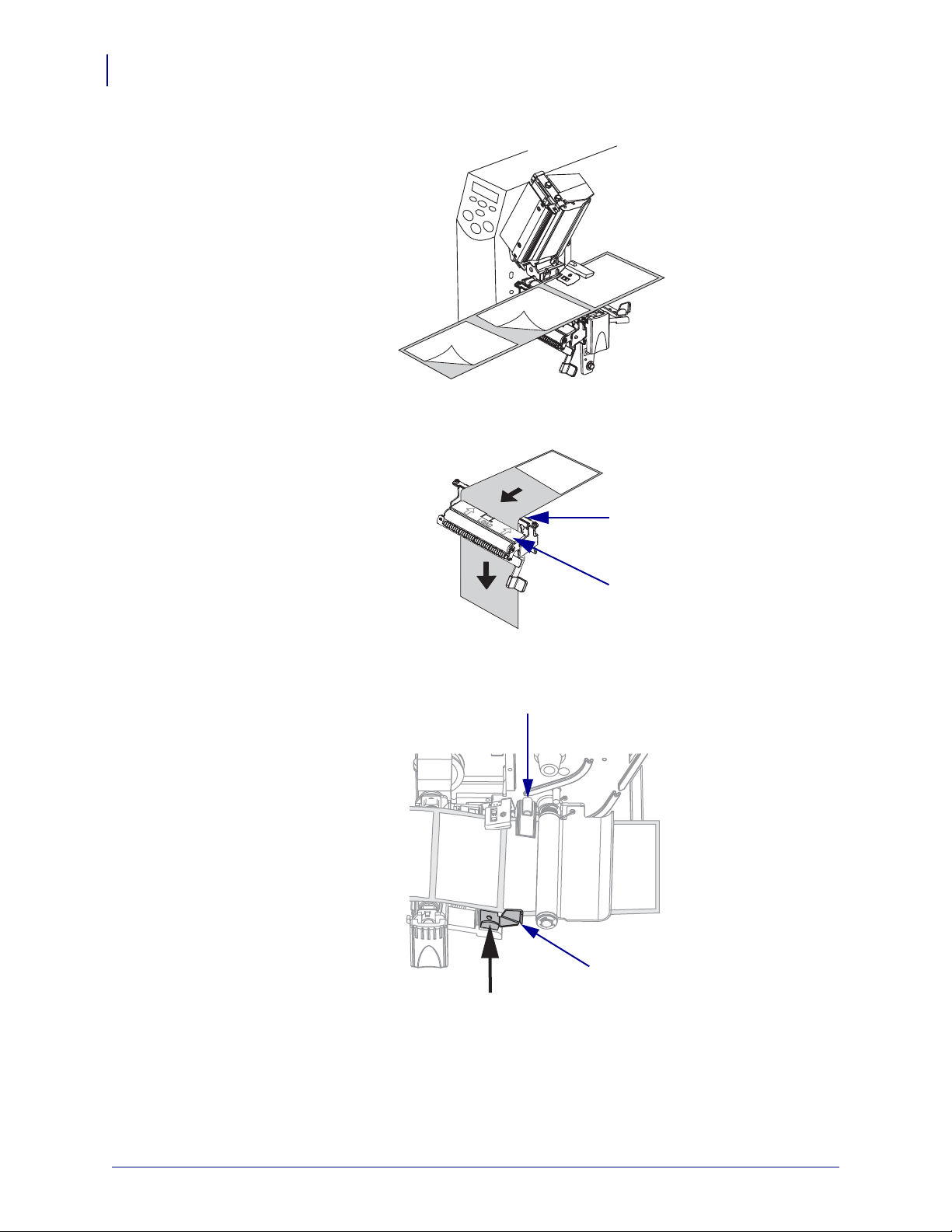

7. Remova as etiquetas expostas de modo que permaneça apenas o revestimento.

8. Insira o revestimento sobre a barra de destaque/remoção (1) e atrás do conjunto de

remoção (

2). Verifique se a extremidade do revestimento cai fora da impressora.

9. Empurre a mídia para a parte posterior do sensor transmissivo (1). Deslize a guia de mídia

2) até ela tocar na borda da mídia.

(

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Carregamento de mídia no modo de remoção

10. Feche o conjunto do cabeçote de impressão.

11.

Cuidado • Utilize a alavanca de liberação do mecanismo de remoção e sua mão

direita para fechar o conjunto de remoção. Não use sua mão esquerda para auxiliar no fechamento. A extremidade superior do conjunto/rolete de remoção pode prender seus dedos.

Operações

Feche o conjunto de remoção utilizando a alavanca de liberação do mecanismo de remoção.

Configure a impressora para o modo Remoção. Consulte Selecionar o método de remoção

12.

de etiquetas na página 76 para obter instruções.

13. Se a impressora estiver em pausa (a luz PAUSE estiver piscando), pressione PAUSE

(PAUSAR) para ativar a impressão. A remoção inicia automaticamente.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

5678

Carregamento de mídia no modo Cortador

A Figura 11 mostra a mídia em rolo e a mídia sanfonada carregadas no modo Cortador.

Figura 11 • Modo cortador

Conjunto do cabeçote de

Guia de mídia

impressão Sensor transmissivo

Trava de liberação do cabeçote

de impressão

Guia de suprimento de mídia

Suporte de suprimento de

Cortador

Etiqueta impressa

mídia Rolete oscilante

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

Para carregar a mídia no modo Cortador, execute estas etapas:

1. Configure a impressora para o modo Cortador. Consulte Selecionar o método de remoção

de etiquetas na página 76 para obter instruções.

2. Insira a mídia na impressora. Consulte Inserção de mídia na Impressora na página 40 para

obter instruções.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Operações

123

Carregamento de mídia no modo Cortador

3. Pressione a trava de liberação do cabeçote de impressão para abrir o conjunto do cabeçote.

Levante o cabeçote de impressão até que ele trave na posição aberta.

4. Deslize a guia de mídia para fora.

Cuidado • A lâmina da barra do cortador é afiada. Não toque nem passe seus dedos

na lâmina.

Coloque a mídia sob o compartimento do rolete oscilante (1), através da fenda no sensor transmissivo ( impressão aberto (

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

2 - sensor transmissivo padrão mostrado), abaixo do sensor do cabeçote de

3) e através do cortador (4).

Operações

Carregamento de mídia no modo Cortador

6. Empurre a mídia para a parte posterior do sensor transmissivo (1). Deslize a guia de mídia

2) até ela tocar na borda da mídia.

(

7. Feche o conjunto do cabeçote de impressão.

8. Se a impressora estiver em pausa (a luz PAUSE estiver piscando), pressione PAUSE

(PAUSAR) para ativar a impressão.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Como carregar a fita

Nota • Esta seção se aplica apenas às impressoras que possuem a opção de Transferência

térmica instalada.

A bobina de suprimento de fita da impressora possui tensão dupla. A maioria das aplicações exigirá que a haste esteja na posição normal. Recomenda-se uma tensão mais baixa apenas quando se estiver usando uma fita mais estreita ou se a tensão normal dificultar o movimento da fita.

Para proteger o cabeçote de impressão contra desgaste, sempre use fitas que sejam mais largas do que a mídia. Para impressão térmica direta, não carregue a fita na impressora.

Figura 12 • Caminho da fita

Operações

Como carregar a fita

Conjunto do cabeçote de impressão

Bobina de suprimento de fita

Bobina de recolhimento de fita

Lâminas de tensão

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

1 2

Como carregar a fita

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

Para carregar a fita, siga estas etapas:

1. Coloque a bobina de suprimento de fita na posição de tensão normal ou tensão baixa.

• Para colocar a bobina de suprimento de fita na posição normal, puxe firmemente a cobertura da extremidade da haste até que ela se estenda e encaixe na posição adequada, conforme mostrado na Figura 13. Use essa configuração para a maioria das aplicações.

• Para colocar a bobina de suprimento de fita na posição de tensão baixa, empurre firmemente a cobertura da extremidade da haste até que ela se recolha e encaixe na posição adequada, conforme mostrado na Figura 13. Utilize essa configuração ao usar uma fita estreita ou se a tensão normal dificultar o movimento da fita.

Figura 13 • Haste da fita - Tensão normal e baixa

Posição de tensão normal (cobertura da extremidade da

haste estendida) Posição de tensão baixa (cobertura da extremidade da

haste recolhida)

2. Pressione a trava de liberação do cabeçote de impressão para abrir o conjunto do cabeçote.

Levante o cabeçote de impressão até que ele trave na posição aberta.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Operações

Como carregar a fita

3. Posicione a fita com a extremidade solta desenrolando no sentido horário.

4. Coloque o rolo de fita na bobina de suprimento de fita (1) e empurre-o totalmente para trás.

5. Puxe a ponta da fita por baixo do conjunto do cabeçote (1) e para fora da impressora.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Como carregar a fita

6. Feche o conjunto do cabeçote de impressão.

7. Enrole a fita no sentido horário ao redor da bobina de recolhimento (1).

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Remoção da fita usada

Remova a fita usada da bobina de recolhimento da fita sempre que trocar o rolo de fita ou ao alternar do modo de Transferência térmica para o modo Térmico direto.

Para remover a fita usada, execute as etapas a seguir:

Cuidado • Não corte a fita diretamente sobre a bobina de recolhimento de fita. Fazer

isso pode danificar a haste.

Se a fita não tiver acabado, corte-a ou rasgue-a antes da bobina de recolhimento de fita

1).

(

Operações

Como carregar a fita

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Como carregar a fita

2. Para soltar a fita, pressione-a contra as lâminas de tensão da bobina de recolhimento de

1). Simultaneamente, gire o botão de liberação da bobina de recolhimento de fita no

fita ( sentido anti-horário (

2).

As lâminas de tensão se retrairão para dentro da bobina de recolhimento de fita, soltando a fita.

3. Deslize a fita usada para fora da bobina de recolhimento de fita e descarte-a.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Calibragem da Impressora

É possível configurar a impressora para calibragem automática ou calibrá-la manualmente.

Autocalibragem

Quando o painel de controle está configurado para calibrar automaticamente na inicialização ou quando o cabeçote de impressão é fechado. Durante a autocalibragem, a impressora determina o comprimento da etiqueta e as conFigurações do sensor. Os resultados da autocalibragem são armazenados na memória da impressora e mantidos mesmo se o fornecimento de energia à impressora for interrompido. Esses parâmetros permanecem válidos até a execução da próxima calibragem.

Calibragem manual

Execute a calibragem do sensor de fita e mídia para redefinir a sensibilidade dos sensores, permitindo que a mídia e a fita sejam detectadas com mais precisão. Caso altere o tipo de fita ou mídia, a impressora pode funcionar melhor após esta calibragem.

Operações

Calibragem da Impressora

Para obter instruções, consulte Calibrar sensores de mídia e fita na página 87.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Selecionar ou ajustar os sensores de mídia

Esta impressora utiliza dois tipos de sensores de mídia: transmissivo e reflexivo.

Selecionar o sensor transmissivo

O sensor transmissivo padrão (Figura 14) é fixo e pode ser ativado no painel de controle. Para obter mais informações sobre a operação desse sensor, consulte Selecionar o sensor de mídia

na página 76.

Figura 14 • Sensor transmissivo

Ajustar o sensor reflexivo

O sensor reflexivo é compatível com a maioria dos tipos de mídia. No caso de mídia nãocontínua, o sensor reflexivo detecta o indicador de início da etiqueta (ranhura, furo, marca preta ou espaço entre as etiquetas). Para os dois tipos de mídia, contínua e não-contínua, esse sensor detecta a ausência de papel. Se o uso desse sensor dificultar a calibragem, utilize o sensor transmissivo (consulte Selecionar o sensor de mídia na página 76).

Posicione o sensor reflexivo da seguinte maneira:

• diretamente sob a ranhura, furo ou marca preta das etiquetas que apresentem esses tipos de indicadores

• em qualquer ponto da largura da mídia, caso haja espaços entre as etiquetas

• em qualquer ponto sob a mídia contínua

O brilho da luz vermelha na mídia irá ajudá-lo a posicionar o sensor corretamente.

Sensor transmissivo padrão

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Selecionar ou ajustar os sensores de mídia

Figura 15 • Ajuste do sensor reflexivo

Operações

Conjunto do cabeçote de impressão

Sensor reflexivo

Alavanca de posicionamento do sensor reflexivo

Trava de liberação do cabeçote de impressão

Para ajustar o sensor reflexivo, realize as etapas abaixo:

1. Consulte a Figura 15. Pressione a trava de liberação do cabeçote de impressão.

2. Levante o cabeçote de impressão até que ele trave na posição aberta.

3. Localize a alavanca de posicionamento do sensor reflexivo.

4. Mova a alavanca de posicionamento do sensor reflexivo pela largura da mídia até que ele

se alinhe ao espaço ou ranhura.

5. Feche o conjunto do cabeçote de impressão.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Ajuste de pressão do cabeçote de impressão

Talvez seja necessário ajustar a pressão do cabeçote se a impressão estiver muito clara em um lado, se a mídia utilizada for muito espessa ou se a mídia deslizar de um lado para outro durante a impressão.

Consulte a Figura 16. Os botões de ajuste de pressão apresentam quatro configurações possíveis, indicadas no mecanismo de impressão por marcas de tamanho crescente. A marca menor (mais à direita) é considerada a posição 1 e a marca maior (mais à esquerda) é a posição 4.

Figura 16 • Botões de ajuste da pressão do cabeçote

Botão externo

Botão interno

Para definir a pressão do cabeçote de impressão, execute estas etapas:

1. Consulte a Tabela 10 para selecionar as conFigurações iniciais dos botões para a mídia.

Largura da mídia

25,4 mm (1 pol.) 51 mm (2 pol.) 76 mm (3 pol.) Igual ou superior a 89 mm (3,5 pol.)

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 10 • Pressão do cabeçote

Botão interno Botão externo

31 41 32 33

Ajuste de pressão do cabeçote de impressão

2. Se necessário, configure os botões de ajuste de pressão como mostrado a seguir:

Se a mídia... Então...

Operações

Requer pressão mais alta para imprimir bem

Desloca-se para a esquerda ao imprimir

Desloca-se para a direita ao imprimir

Imprime muito claro na lateral esquerda da etiqueta.

Imprime muito claro na lateral direita da etiqueta.

Aumente uma posição nos dois botões.

Aumente em uma posição o ajuste do botão externo ou diminua em uma posição o ajuste do botão interno.

Aumente em uma posição o ajuste do botão interno ou diminua em uma posição o ajuste do botão externo.

Aumente em uma posição o ajuste do botão interno.

Aumente em uma posição o ajuste do botão externo.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Operações

Notas • ___________________________________________________________________

__________________________________________________________________________

Ajuste de pressão do cabeçote de impressão

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Configuração

Esta seção descreve as definições de configuração da impressora e fornece instruções sobre como exibir ou alterar os parâmetros da impressora por meio do painel de controle.

Sumário

Modo Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Como entrar no modo Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Como sair do modo Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Proteção de parâmetros por senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Impressão de etiquetas de configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Seleção do idioma do visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Parâmetros do painel de controle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Parâmetros dos níveis de senha 1 e 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Parâmetros do nível de senha 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Modo Configuração

Após a instalação da mídia e da fita e a conclusão do Autoteste de inicialização (POST), o painel de controle exibe a mensagem parâmetros da impressora para suas aplicações utilizando o visor LCD do painel de controle e os botões diretamente abaixo dele. Caso seja necessário restaurar os padrões iniciais da impressora, consulte Autoteste FEED (AVANÇAR) e PAUSE (PAUSA) na página 123.

Importante • Algumas condições de impressão podem exigir o ajuste de alguns parâmetros,

como a velocidade de impressão ou a tonalidade de escuro. Essas condições incluem (mas sem limitação):

• impressões em alta velocidade;

• remoção da mídia;

• uso de etiquetas extremamente finas, pequenas, sintéticas ou revestidas.

Como esses e outros fatores afetam a qualidade da impressão, execute testes para determinar a melhor combinação de configurações da impressora e mídia para sua aplicação. Uma combinação incorreta pode limitar a qualidade ou a taxa da impressão ou a impressora pode não funcionar adequadamente no modo de impressão desejado.

IMPRES. PRONTA. Agora é possível configurar os

Como entrar no modo Configuração

Para entrar no modo Configuração, execute estas etapas:

1. Pressione MENU.

2. Utilize a seta para a esquerda ou para a direita a fim de percorrer os parâmetros.

Como sair do modo Configuração

É possível sair do modo Configuração a qualquer momento. Ao sair desse modo, é possível escolher entre salvar ou descartar as alterações feitas ou retornar ao ponto em que estava no modo Configuração.

Para sair do modo Configuração, execute estas etapas:

1. Pressione MENU.

A impressora exibe a mensagem

2. Deseja salvar as alterações feitas desde que entrou no modo Configuração?

Se desejar... Então...

Salvar as alterações

Descartar as alterações

Retornar ao modo Configuração

a. Se necessário, pressione a seta para cima ou para baixo a fim de

selecionar

b. Pressione ENTER.

A impressora salva as alterações e sai do modo Configuração.

a. Pressione a seta para cima ou para baixo a fim de selecionar NAO. b. Pressione ENTER.

A impressora descarta as alterações e sai do modo Configuração.

Pressione um dos botões a seguir:

MENU volta ao mesmo parâmetro.

•

• A seta para a esquerda volta ao parâmetro anterior.

• A seta para a direita vai para o próximo parâmetro.

SALVAR ALTERAC e ativa o botão ENTER.

SIM.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Proteção de parâmetros por senha

A impressora possui quatro níveis de senhas. Ao entrar no modo de configuração no painel de controle, apenas os parâmetros que não são protegidos por senha são exibidos. Para ver mais parâmetros, é necessário digitar a senha adequada no prompt corretamente a senha, não é preciso digitá-la novamente até sair e retornar ao modo de configuração.

Quando uma senha for solicitada, digite a senha do nível exibido ou de um nível superior. Digitar uma senha de um nível superior desprotegerá os parâmetros desse nível e de todos os níveis abaixo dele (por exemplo, ao desproteger os parâmetros do nível 4, os níveis 1, 2 e 3 também são desprotegidos).

Os níveis de senha e as senhas padrão são mostrados na Tabela 11. Para alterar a senha de qualquer nível, utilize o comando ZPL II

Tabela 11 • Níveis e padrões de senha

^KP.

Configuração

Proteção de parâmetros por senha

CONF. AVANÇ.. Após digitar

Nível da senha

4 Todos os recursos, inclusive os ajustes do

3 Instalação e reconfiguração. A interface da

2 Operações de configuração de etiquetas (tipo

1 Tonalidade de escuro, posição de destaque,

Para digitar uma senha quando solicitado, execute estas etapas:

Recursos controlados Senha padrão

Apenas para utilização avançada.

sensor e os outros parâmetros sensíveis.

Consulte o Manual de Manutenção ou entre em contato com o suporte técnico.

1234

página da web da impressora também utiliza essa senha.

0000 (desprotegido)

de mídia, método de remoção da etiqueta, comprimento da etiqueta)

0000 (desprotegido)

topo da etiqueta

1. Quando a impressora exibir CONF. AVANÇ. X, pressione ENTER.

A impressora exibe

2. Digite a senha de quatro dígitos do nível de senha exibido ou de um nível superior.

SENHA e o número 0000.

• As setas para esquerda e para direita alteram a posição do dígito selecionado.

• As setas para cima e para baixo alteram o valor do dígito selecionado.

3. Após digitar a senha, pressione ENTER.

Caso tenha digitado uma senha válida, parâmetros adicionais são exibidos.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Proteção de parâmetros por senha

Nota • Quando você digita uma senha em um prompt CONF. AVANC., o primeiro

parâmetro exibido é determinado em parte quando você pressiona a seta para a direita ou a seta para a esquerda para a abrir o prompt

• Se você utilizou a seta para a direita, o primeiro parâmetro é exibido com base no nível de

• Se você utilizou a seta para a esquerda, o primeiro parâmetro é exibido com base na senha

CONF. AVANÇ.:

senha que a impressora solicitou (consulte Tabela 1 2).

que você digitou no prompt, independente do nível de senha solicitado pela impressora (consulte Tabela 13).

Tabela 12 • Seta para a direita usada para exibir o prompt

Nível de

configuração

avançada solicitado

Nível de

senha

digitado

Primeiro parâmetro exibido

1 1, 2, 3 ou 4 TON.ESCURO (topo do nível 1) 2 2, 3 ou 4 33 ou 4 44

TIPO MIDIA (topo do nível 2) IMPRESSÃO (topo do nível 3) NIVEL ETIQUET (topo do nível 4)

Tabela 13 • Seta para a esquerda usada para exibir o prompt

Nível de

configuração

avançada

solicitado

Nível de

senha

digitado

Primeiro parâmetro exibido

11 TOPO ETIQ. (ZPL, EPL, APL-D)

(parte inferior do nível 1)

AJUSTE FORMS Y (APL-I)

(parte inferior do nível 1)

CONF. AVANÇ.

1, 2 2

COMPRIMENTO

(parte inferior do nível 2)

1, 2, 3 3

IDIOMA

(parte inferior do nível 3)

1, 2, 3 ou 4 4

IDIOMA

(parte inferior do nível 4; o parâmetro

IDIOMA

aparece nos níveis 3 e 4)

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Impressão de etiquetas de configuração

Após carregar a mídia e a fita (se necessário), imprima uma etiqueta de configuração da impressora e uma etiqueta de configuração de rede como um registro das configurações atuais da impressora. Guarde as etiquetas para usá-las ao solucionar problemas de impressão. As opções para a impressão dessas etiquetas estão localizadas no nível de senha 3.

Uma etiqueta de configuração lista as configurações da impressora armazenadas na memória de configuração. Uma etiqueta de configuração de rede lista as configurações do servidor de impressão. Para obter as configurações corretas, imprima uma etiqueta de configuração de rede após a impressora ser conectada à rede.

Nota • Se a impressora estiver em pausa quando você entrar no modo Configuração, essas

etiquetas serão impressas após sair desse modo e retomar a impressão.

Para imprimir uma etiqueta de configuração da impressora ou de rede, execute estas etapas:

1. No painel de controle, pressione MENU.

A impressora entra no modo Configuração e exibe

Configuração

Impressão de etiquetas de configuração

TON. ESCURO.

2. Pressione a seta para esquerda.

Se a senha estiver configurada para qualquer nível, a impressora exibe com o número do nível e o botão configurada, a impressora exibe

3. O que a impressora exibe?

Se a impressora exibir... Então...

CONF. AVANÇ. 1 CONF. AVANÇ. 2 CONF. AVANÇ. 3

ENTER é ativado. Se nenhuma senha estiver

IDIOMA.

a. Pressione ENTER.

A impressora exibe

b. Utilize as setas para a esquerda e para a direita a fim

de digitar a senha do nível 3 ou 4.

c. Pressione ENTER.

A impressora exibe

d. Utilize a seta para a esquerda ou para a direita a fim

de percorrer os parâmetros até chegar em

SENHA 0000.

IDIOMA.

IMPRESSAO.

CONF. AVANÇ. 4

Não é necessário digitar uma senha para acessar este parâmetro. Utilize a seta para a esquerda ou para a direita a fim de percorrer os parâmetros até chegar em

IMPRESSAO.

IDIOMA

Utilize a seta para a esquerda ou para a direita a fim de percorrer os parâmetros até chegar em

CONF. AVANÇ.

IMPRESSAO.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Impressão de etiquetas de configuração

4. Selecione o tipo de etiqueta a imprimir.

Para imprimir uma... Então...

Etiqueta de configuração da Impressora

a. Desloque-se até CONFIGURACOES. b. Pressione ENTER.

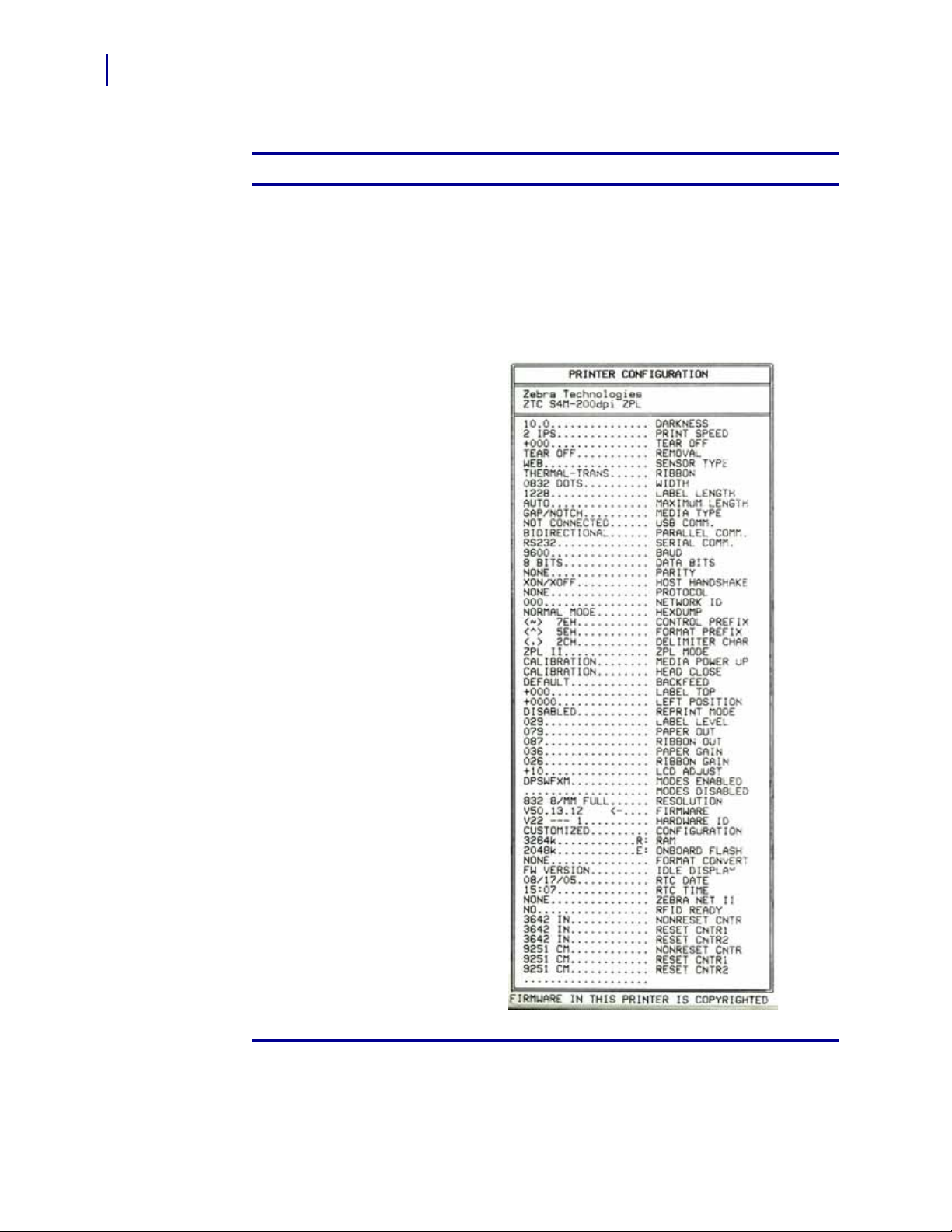

Uma etiqueta de configuração da impressora é impressa (Figura 17).

Figura 17 • Exemplo de etiqueta de configuração

da Impressora

13290L-094 Rev. A S4M -Guia do usuário 15/6/2009

Para imprimir uma... Então...

Configuração

Impressão de etiquetas de configuração

Etiqueta de configuração de rede

a. Desloque-se até REDE. b. Pressione ENTER.

Uma etiqueta de configuração de rede é impressa (Figura 18). O asterisco indica se o servidor de impressão de rede com ou sem fio está ativo.

Figura 18 • Exemplo de etiqueta de configuração

de rede

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Seleção do idioma do visor

O parâmetro IDIOMA está incluído nos níveis de senha 3 e 4. Portanto, é possível acessá-lo facilmente para selecionar um idioma familiar, caso não compreenda o idioma exibido.

Para alterar o idioma exibido, execute estas etapas:

1. No painel de controle, pressione MENU.

A impressora entra no modo Configuração.

2. Pressione a seta para esquerda.

Se a senha estiver configurada para o nível 3 ou 4, a impressora exibe com o número do nível e o botão configurada para os níveis 3 ou 4, a impressora exibe

3. O que a impressora exibe?

Se a impressora exibir... Então...

CONF. AVANÇ. 1 CONF. AVANÇ. 2 CONF. AVANÇ. 3 CONF. AVANÇ. 4

IDIOMA

* Exibido no último idioma selecionado.

CONF. AVANÇ.

ENTER é ativado. Se nenhuma senha estiver

IDIOMA.

a. Pressione ENTER.

A impressora exibe

b. Utilize as setas para a esquerda e para a direita a fim

SENHA 0000

de digitar a senha do nível 3 ou 4.

c. Pressione ENTER.

A impressora exibe

IDIOMA

Continue na próxima etapa.

4. Utilize as setas para cima e para baixo até chegar ao idioma de sua preferência.

5. Pressione MENU.

A impressora solicita a aceitação das alterações.

6. Se necessário, pressione a seta para cima ou para baixo a fim de selecionar SIM.

7. Pressione ENTER para aceitar o idioma selecionado.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Parâmetros do painel de controle

Utilize o LCD no painel de controle para ajustar as configurações da impressora.

Parâmetros adicionais aparecem nas seguintes situações:

• Quando um servidor de impressão de rede com fio estiver instalado na impressora. Para obter mais informações, consulte o ZebraNet 10/100 Print Server User and Reference Guide (Guia do usuário e de referência do Servidor de impressão ZebraNet 10/100).

• Quando um servidor de impressão de rede sem fio estiver instalado na impressora. Para obter mais informações, consulte o ZebraNet Wireless User Guide (Guia do usuário de rede sem fio do ZebraNet).

As cópias desses manuais estão disponíveis em http://www.zebra.com/manuals ou no CD do usuário fornecido com a impressora.

Parâmetros dos níveis de senha 1 e 2

A Tabela 14 mostra os parâmetros na ordem em que eles aparecem ao pressionar a seta para a direita após entrar no modo de configuração. Durante todo o processo, pressione a seta para a direita para prosseguir até o próximo parâmetro ou a seta para a esquerda para retornar ao parâmetro anterior no ciclo.

Configuração

Parâmetros do painel de controle

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 14 • Parâmetros da Impressora, níveis da senha 1 e 2 (Página 1 de 5)

Parâmetro Explicação

TON.ESCURO

(Modos ZPL, APL-D e APL-I)

DENSIDADE

(Apenas no modo EPL)

Ajustar a tonalidade de escuro da impressão

A melhor configuração da tonalidade de escuro depende de vários fatores, incluindo o tipo de fita, as etiquetas e a condição do cabeçote de impressão. É possível ajustar a tonalidade de escuro para obter uma impressão de alta qualidade constante.

Importante • Defina a tonalidade de escuro com a configuração

mais baixa, o que proporciona uma boa qualidade de impressão. Se ela for muito alta, a tinta pode manchar, a fita queimar ou o cabeçote de impressão se desgastar prematuramente.

Nota • A impressora aplica e salva a configuração de tonalidade de

escuro imediatamente. Sair do modo de configuração sem salvar as alterações não restaura o valor anterior.

Se a impressão estiver muito clara ou se houver lacunas nas áreas impressas, aumente a tonalidade de escuro. Se a impressão estiver muito escura ou se houver manchas ou borrões nas áreas impressas, diminua a tonalidade de escuro. As configurações de tonalidade também podem ser alteradas por meio das configurações do driver e do software.

O Autoteste FEED (AVANÇAR) na página 119 pode ser utilizado para determinar a melhor configuração de tonalidade de escuro. Como a configuração da tonalidade tem efeito imediato, é possível visualizar os resultados nas etiquetas que estão sendo impressas no momento.

Faixa (ZPL, APL-D, APL-I): 0,0 a +30,0 Valor padrão (ZPL, APL-D, APL-I): +10.0 Faixa (EPL): 7 Valor padrão (EPL):0 a 15

DESTACAR

Para modificar este parâmetro:

• Pressione a seta para cima para aumentar o valor.

• Pressione a seta para baixo para diminuir o valor.

Ajustar a posição de destaque

Este parâmetro estabelece a posição das etiquetas sobre a barra de destaque/remoção após a impressão.

Nota • A impressora aplica e salva a configuração de destaque

imediatamente. Sair do modo de Configuração sem salvar as alterações não restaura o valor anterior.

Faixa (ZPL, EPL, APL-I): -120 a +120 Valor padrão (ZPL, EPL, APL-I): 0 Faixa (APL-D): 0 m a 2.537 m (+00 pol a +999 pol) Valor padrão (APL-D): +3,25 m (+128 pol)

Para modificar este parâmetro:

• Pressione a seta para cima para aumentar o valor.

• Pressione a seta para baixo para diminuir o valor.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 14 • Parâmetros da Impressora, níveis da senha 1 e 2 (Página 2 de 5)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

TOPO ETIQ.

(Modos ZPL, EPL e APL-D)

AJUSTE FORMS X

(Apenas no modo APL-I)

POSICAO ESQUERDA

(Modos ZPL, EPL e APL-D)

AJUSTE FORMS Y

(Apenas no modo APL-I)

Ajustar a posição do topo da etiqueta

A posição do topo da etiqueta ajusta a posição de impressão verticalmente na etiqueta. Números positivos ajustam a posição do topo mais para baixo na etiqueta (longe do cabeçote de impressão) e números negativos ajustam a posição para cima na etiqueta (em direção ao cabeçote de impressão).

Faixa (ZPL, EPL): -120 a +120 Faixa (APL-I): -10 a +4000 Faixa (APL-D): -1,62 cm a 1,62 cm (-0,64 pol. a 0,64 pol.) Valor padrão: 0

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

Ajustar a posição esquerda da etiqueta

A posição esquerda da etiqueta ajusta a posição de impressão horizontalmente na etiqueta. Números positivos movem a borda esquerda da imagem em direção ao centro da etiqueta. Números negativos deslocam a borda esquerda da imagem em direção à borda esquerda da etiqueta.

Faixa (ZPL, EPL, APL-D): -120 a +120 Faixa (APL-I): -9999 a +9999 Valor padrão: 0

TIPO MIDIA

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

Configurar o tipo de mídia

Informa à impressora qual é o tipo de mídia sendo usado.

Seleções:

• ESPACO/RANHURA — Utilize para mídia em rolo não contínua, mídia sanfonada não contínua e mídia de etiqueta.

• CONTINUA — Utilize para mídias que não têm divisões entre as etiquetas.

• MARCA — Utilize para mídias de marca preta não contínuas.

Valor padrão: ESPACO/RANHURA

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 14 • Parâmetros da Impressora, níveis da senha 1 e 2 (Página 3 de 5)

Parâmetro Explicação

SEL. SENSOR

REMOCAO

Selecionar o sensor de mídia

Utilize a configuração com os melhores resultados. Você pode utilizar o sensor reflexivo para a maioria das mídias.

• REFLEXIVO — Utilize com mídia de marca preta e a maioria dos outros tipos de mídia.

• TRANSMISSIVO — Utilize com qualquer mídia (diferente de mídia com marca preta) que não funciona com o sensor reflexivo. Para utilizar o sensor transmissivo com mídia com furos ou ranhuras, verifique se os furos ou ranhuras passam pelo sensor, de forma que o sensor possa detectá-los. Se os furos ou ranhuras não passam pelo sensor, utilize o sensor reflexivo.

Valor padrão: REFLEXIVO

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Selecionar o método de remoção de etiquetas

A remoção das etiquetas deve corresponder ao modo de impressão (consulte Modos de impressão e opções da Impressora na página 38). Selecione um modo de remoção de etiquetas compatível com a configuração do seu hardware, pois algumas seleções exibidas são recursos opcionais da impressora.

Seleções: DESTACAR, REMOVER, CORTADOR, REBOBINAR, CORTE DEMOR.

Valor padrão: DESTACAR

VELOC. IMPRESSAO

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Ajustar a velocidade de impressão

Ajusta a velocidade de impressão de uma etiqueta (dada em números inteiros de polegadas por segundo). Velocidades de impressão mais lentas normalmente produzem uma qualidade de impressão melhor. As alterações na velocidade de impressão têm efeito após sair do modo Configuração.

Faixa: 50,8 mm/s a 152,4 mm/s (2 ips a 6 ips) Valor padrão (ZPL, APL-I): 50,8 mm/s (2 ips) Valor padrão (EPL, APL-D):152,4 mm/s (6 ips)

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 14 • Parâmetros da Impressora, níveis da senha 1 e 2 (Página 4 de 5)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

LARG. IMPRES

MODO KDU

(Apenas no modo EPL)

Configurar a largura de impressão

A largura de impressão determina a área a ser impressa na largura da etiqueta.

Importante • Larguras muito estreitas podem fazer com que áreas

da etiqueta não sejam impressas na mídia. Larguras muito grandes desperdiçam a memória de formatação e podem fazer a etiqueta não ser impressa na íntegra e ser impressa no rolo de impressão. Esta configuração pode afetar a posição horizontal do formato da etiqueta caso a imagem tenha sido invertida com o comando ZPL II ^POI.

Faixa: 2 a 832 para 8 pontos/mm, 2 a 1248 para 12 pontos/mm Valor padrão: 832 para 8 pontos/mm, 1248 para 12 pontos/mm

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

Ativar KDU

Permite que a impressora S4M funcione com uma Unidade de teclado com visor (Zebra KDU ou KDU Plusª).

Seleções: LIGADO, DESLIGADO Valor padrão: DESLIGADO

MODO COMPATIB

(Apenas no modo APL-D)

CODS. CONTROLE

(Apenas no modo APL-D)

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar o modo de compatibilidade APL-D

Define a compatibilidade com algumas impressoras DPL mais antigas. A parte superior da etiqueta padrão muda de 2,8 cm para 6,3 cm (1,1 pol. para 2,5 pol.).

Seleções: LIGADO, DESLIGADO Valor padrão: DESLIGADO

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar os códigos de controle APL-D

Permite selecionar o conjunto de códigos de controle de idioma que será enviado para a impressora.

Seleções: PADRAO, MAINFRAME Valor padrão: PADRAO

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 14 • Parâmetros da Impressora, níveis da senha 1 e 2 (Página 5 de 5)

Parâmetro Explicação

RESOLUCAO

(Apenas no modo APL-I)

COMPRIMENTO

Configurar a resolução da Impressora para APL-I

Configura o tamanho dos pontos para serem compatíveis com algumas impressoras APL-I mais antigas.

Seleções: 5 MIL, 10 MIL, 15 MIL Valor padrão: 5 MIL

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar o comprimento máximo da etiqueta

O comprimento máximo da etiqueta é utilizado em conjunto com o procedimento de calibragem. O valor desta configuração é o comprimento máximo da etiqueta utilizado durante a porção de mídia do processo de calibragem. Apenas algumas etiquetas são necessárias para configurar os sensores de mídia. Sempre configure um valor que seja pelo menos 25,4 mm (1 pol.) maior do que a etiqueta mais comprida a ser utilizada na impressora.

Seleções (ZPL, EPL, APL-I): AUTO, < 25,4 mm (1 pol.) a < 991 mm (39 pol.) em incrementos de 25,4 mm (1 pol.)

Valor padrão AUTO Seleções (APL-D): 0000 a 9999 (décimos de polegadas) Valor padrão (APL-D): 1200

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Parâmetros do nível de senha 3

A Tabela 15 mostra os parâmetros na ordem em que eles aparecem ao pressionar a seta para a direita após digitar a senha do Nível 3. Durante todo o processo, pressione a seta para a direita para prosseguir até o próximo parâmetro ou a seta para a esquerda para retornar ao parâmetro anterior no ciclo.

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 1 de 10)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

IMPRESSAO

Imprimir etiquetas selecionadas

Este parâmetro permite imprimir certos tipos de etiqueta com informações sobre a impressora.

Seleções:

CONFIGURACOES — Imprime uma etiqueta de configuração da

• impressora. Consulte Impressão de etiquetas de configuração

na página 69.

FONTES (ZPL, EPL, APL-D) — Imprime uma etiqueta que lista as

• fontes disponíveis na impressora, inclusive as fontes padrão da impressora e todas as fontes opcionais. As fontes podem ser armazenadas na memória RAM, Flash, em cartões de memória opcionais ou em cartões de fonte.

FORMATOS (ZPL, EPL, APL-D) — Imprime uma etiqueta que lista

• os formatos disponíveis armazenados na memória RAM, Flash ou em um cartão de memória opcional da impressora.

COD. BARRAS (apenas ZPL) — Imprime uma etiqueta que lista os

• códigos de barras disponíveis na impressora.

TODOS (ZPL, EPL) — Imprime etiquetas que listam as fontes, os

• códigos de barra, as imagens e os formatos disponíveis e as configurações atuais da impressora e da rede.

IMAGENS (ZPL, EPL, APL-D) — Imprime uma etiqueta que lista as

• imagens atualmente armazenadas na memória RAM, Flash ou em cartões de memória opcionais da impressora.

REDE — Imprime uma etiqueta de configuração da rede. Consulte

•

Impressão de etiquetas de configuração na página 69.

CONFIG SW IPL (Apenas APL-I)

•

CONFIG HW IPL (Apenas APL-I)

•

QUAL PRT IPL (Apenas APL-I) TIMBRE IPL (Apenas APL-I)

•

Para imprimir etiquetas:

1. Pressione a seta para cima ou para baixo para exibir as opções de

etiqueta.

2. Pressione ENTER para imprimir a etiqueta desejada.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 2 de 10)

Parâmetro Explicação

MODULO A

(Apenas no modo APL-D)

MODULO B

(Apenas no modo APL-D)

COM. PARALELA

Configurar o dispositivo de armazenamento do Módulo A para APL-D

Esse parâmetro permite atribuir um dispositivo de memória de 512 KB real à letra de um módulo.

Seleções: NENHUMA, MEMORIA RAM 1, MEMORIA RAM 2, MEM FLASH 1, MEM FLASH 2

Valor padrão: NENHUMA

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar o dispositivo de armazenamento do Módulo B para APL-D

Esse parâmetro permite atribuir um dispositivo de memória de 512 KB real à letra de um módulo.

Seleções: NENHUMA, MEMORIA RAM 1, MEMORIA RAM 2, MEM FLASH 1, MEM FLASH 2

Valor padrão: NENHUMA

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar comunicações paralelas

Selecione a porta de comunicações que corresponda à que está sendo utilizada pelo computador host.

Seleções: UNIDIRECIONAL, BIDIRECIONAL Valor padrão: UNIDIRECIONAL

IMPRIMIR PAG.

(Apenas no modo APL-I)

FORMATO IMPRES

(Apenas no modo APL-I)

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Imprimir a página APL-I armazenada

Até 20 páginas podem ser armazenadas e impressas.

Seleções: 0 a 19 Valor padrão: 0

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

Imprimir o formato APL-I armazenado

Até 100 formatos podem ser armazenados e impressos.

Seleções: 0 a 99 Valor padrão: 0

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 3 de 10)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

BAUD

BITS DADOS

Configurar taxa de transmissão

A configuração da taxa de transmissão da impressora deve corresponder à configuração do computador host para que ocorram comunicações precisas. Selecione o valor que corresponda ao que está sendo utilizado pelo computador host.

Seleções (ZPL, APL-I, APL-D): 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200

Seleções (EPL): 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Valor padrão: 9600

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar bits de dados

Os bits de dados da impressora devem corresponder aos do computador host para que ocorram comunicações precisas. Defina os bits de dados para corresponderem à configuração sendo utilizada pelo computador host.

Nota • A Página de código 850 requer que os bits de dados sejam

configurados como 8 bits.

Seleções: 7BITS, 8BITS Valor padrão: 8BITS

RESP STATUS

(Apenas no modo APL-I)

PARIDADE

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Enviar a resposta de status APL-I

Determina se uma resposta é enviada após os comandos de consulta.

Seleções: LIGADO, DESLIGADO Valor padrão: LIGADO

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar a paridade

A paridade da impressora deve corresponder à do computador host para que ocorram comunicações precisas. Selecione a paridade que corresponda à que está sendo utilizada pelo computador host.

Seleções: NENHUMA, IMPAR, PAR Valor padrão: NENHUMA

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 4 de 10)

Parâmetro Explicação

HANDSHAKE DO HOST

CARAC. CONTROLE

(Apenas no modo ZPL)

Configurar o handshake do host

O protocolo de handshake da impressora deve corresponder ao do computador host para que ocorram comunicações adequadas. Selecione o protocolo de handshake que corresponda ao que está sendo utilizado pelo computador host.

Seleções (ZPL, APL-D): XON/XOFF, DSR/DTR, RTS/CTS Seleções (APL-I): XON/XOFF, DSR/DTR, RTS/CTS, APL-I Valor padrão (ZPL, APL-D, APL-I): XON/XOFF Seleções (EPL): DTR e XON/XOF, DTR Valor padrão (EPL): DTR e XON/XOF

Nota • XOFF é abreviado como XOF no visor da EPL.

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Configurar o caractere de controle

A impressora procura este caractere hexadecimal de dois dígitos para indicar o início de uma instrução de controle ZPL/ZPL II.

Nota • Não utilize o mesmo valor hexadecimal para o caractere de

controle, de comando e delimitador. A impressora deve perceber caracteres diferentes para funcionar adequadamente.

Faixa: 00 a FF Valor padrão: 7E (til — exibido como uma seta)

CARAC. COMANDO

(Apenas no modo ZPL)

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

Configurar o caractere de comando

O prefixo de comando é um valor hexadecimal de dois dígitos utilizado como um marcador de local de parâmetros em instruções de formato ZPL/ZPL II. A impressora procura este caractere hexadecimal de dois dígitos para indicar o início de uma instrução de formato ZPL/ZPL II. Consulte o ZPL II Programming Guide (Guia de programação ZPL II) para obter mais informações.

Nota • Não utilize o mesmo valor hexadecimal para o caractere de

controle, de comando e delimitador. A impressora deve perceber caracteres diferentes para funcionar adequadamente.

Faixa: 00 a FF Valor padrão: 5E (sinal de interpolação)

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 5 de 10)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

CARAC. DELIM.

(Apenas no modo ZPL)

HEXDUMP

Configurar o caractere delimitador

O caractere delimitador é um valor hexadecimal de dois dígitos utilizado como um marcador de local de parâmetros em instruções de formato ZPL/ZPL II. Consulte o ZPL II Programming Guide (Guia de programação ZPL II) para obter mais informações.

Nota • Não utilize o mesmo valor hexadecimal para o caractere de

controle, de comando e delimitador. A impressora deve perceber caracteres diferentes para funcionar adequadamente.

Faixa: 00 a FF Valor padrão: 2C (vírgula)

Para modificar este parâmetro:

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

Hex Dump

O modo de dump hexadecimal é uma ferramenta de solução de problemas para verificar a interconexão entre a impressora e o computador host. Para obter mais informações, consulte Teste de diagnóstico de comunicações

na página 124.

Seleções: NAO, SIM Valor padrão: NAO

MODO REIMPRESSAO

(Apenas no modo ZPL)

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Modo de reimpressão

Quando o Modo de reimpressão está ativado, o comando

~PR ZPL pode

ser usado para reimprimir a última etiqueta. Se esse recurso estiver desativado, o comando modo de reimpressão no comando

~PR será ignorado. Equivalente ao parâmetro do

^JJ ZPL.

Seleções: ATIVADO, DESATIVADO Valor padrão: DESATIVADO

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 6 de 10)

Parâmetro Explicação

ALTERAR DATA REAL

ALTERAR HORA REAL

Ajustar a data RTC (Relógio de tempo real)

Se o RTC estiver instalado, este parâmetro permite ajustar a data RTC.

Nota • A impressora salva a data RTC imediatamente.

Para modificar este parâmetro:

1. Pressione ENTER.

A impressora exibe a data RTC atual.

2. Modifique os valores desta maneira:

• Pressione a seta para a direita para avançar até a próxima posição do dígito.

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

3. Pressione ENTER para aceitar o valor exibido.

Ajustar a hora RTC (Relógio de tempo real)

Se o RTC estiver instalado, este parâmetro permite ajustar a hora RTC.

Nota • A impressora salva a hora RTC imediatamente.

Para modificar este parâmetro:

1. Pressione ENTER.

A impressora exibe a hora RTC atual.

2. Modifique os valores desta maneira:

• Pressione a seta para a direita para avançar até a próxima posição do dígito.

• Para aumentar o valor, pressione a seta para cima.

• Para diminuir o valor, pressione a seta para baixo.

3. Pressione ENTER para aceitar o valor exibido.

CARREGAR PADROES

Carregar os padrões de fábrica

Retorna todos os parâmetros aos padrões de fábrica.

Importante • Tenha cuidado ao utilizar este comando. Todos os

parâmetros da impressora são redefinidos para os valores de fábrica com esse comando. Se possível, imprima uma etiqueta de configuração para ter um registro das configurações da impressora antes de carregar os padrões.

Como selecionar este parâmetro:

1. Pressione ENTER.

A impressora pergunta

2. Para carregar os padrões de fábrica, pressione ENTER para selecionar

TEM CERTEZA?

SIM. Para cancelar, pressione qualquer outra tecla.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 7 de 10)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

REDE PADRAO

INIC MEM FLASH

FITA

Redefinir parâmetros de rede

Redefine os parâmetros de rede como os padrões de fábrica.

1. Pressione ENTER.

A impressora pergunta

2. Para redefinir os parâmetros de rede aos padrões de fábrica, pressione

ENTER para selecionar SIM. Para cancelar, pressione qualquer outra

TEM CERTEZA?

tecla.

Inicializar a memória Flash

Este parâmetro permite apagar a memória Flash da impressora.

Importante • A memória Flash interna é completamente apagada

com este comando.

Para selecionar este parâmetro:

1. Pressione ENTER para selecionar SIM.

A impressora pergunta

2. Para inicializar a memória Flash, pressione ENTER. Para cancelar,

TEM CERTEZA?

pressione qualquer outra tecla.

Configurar o uso da fita

Nota • Este parâmetro se aplica apenas às impressoras que

possuem a opção de transferência térmica instalada.

SUSTITUIC ZPL

(Apenas no modo ZPL)

Especifique o método de impressão: transferência térmica (com fita) ou térmico direto (sem fita).

Seleções:

• SIM (modo de transferência térmica, com fita)

• NÃO (modo térmico direto, sem fita)

Valor padrão: SIM

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

Substituir certos comandos ZPL

Permite que os comandos ZPL a seguir substituam as configurações do usuário (impressora):

^MM (modo de mídia)

•

^MT (tipo de mídia - transferência térmica ou térmica direta) ^MN (mídia contínua ou não contínua)

•

Seleções:

• NAO — faz a impressora ignorar os comandos ZPL listados.

• SIM — permite que a impressora aceite os comandos ZPL listados.

Valor padrão: SIM

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 8 de 10)

Parâmetro Explicação

PERFIL SENSOR

Perfil do sensor de impressão

Use o perfil do sensor (Figura 19) para solucionar problemas de registro que podem ocorrer quando o sensor de mídia detecta áreas pré-impressas na mídia ou tem dificuldade para determinar o local do rolo. Para ajustar a sensibilidade dos sensores de mídia e fita, use Calibrar sensores de mídia

e fita na página 87.

Nota • A parte da fita da etiqueta aparece apenas nas impressoras

que possuem a opção de transferência térmica instalada.

Figura 19 • Perfil do sensor

Para selecionar este parâmetro:

1. Pressione ENTER para iniciar esse procedimento de calibragem

padrão e imprimir um perfil do sensor de mídia.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 9 de 10)

Parâmetro Explicação

Configuração

Parâmetros do painel de controle

CALIBRAR MÍDIA/FITA

(Apenas transferência térmica)

CALIBRAR MIDIA

(Apenas impressão térmica direta)

Calibrar sensores de mídia e fita

Utilize este procedimento para ajustar a sensibilidade dos sensores da impressora. Em uma impressora que possui a opção de transferência térmica instalada, os sensores de mídia e fita são ajustados. Em uma impressora térmica direta (sem a opção de transferência térmica instalada), apenas os sensores de mídia são ajustados e as mensagens exibidas no LCD para a fita não aparecem neste procedimento.

Importante • Este procedimento deve ser seguido exatamente

como é apresentado. Todas as etapas devem ser executadas, mesmo se apenas um dos sensores precisar de ajuste. É possível pressionar a seta para a esquerda em qualquer etapa para cancelar o procedimento.

Como selecionar este parâmetro:

1. Pressione ENTER para iniciar o processo de calibragem.

A mensagem

CARREG. FORRO/REMOVER FITA é exibida

imediatamente.

2. Abra o cabeçote de impressão.

3. Retire aproximadamente 203 mm (8 pol.) de etiquetas do forro e puxe

a mídia para dentro da impressora para que apenas o forro fique entre os sensores de mídia.

4. Remova a fita (se usada).

5. Feche o cabeçote de impressão.

6. Pressione ENTER.

A mensagem

CALIBRANDO AGUARDE é exibida.

A impressora ajusta a escala (ganho) dos sinais recebidos dos sensores de mídia e fita. No perfil do sensor, isso corresponde essencialmente ao movimento do pico do gráfico para cima ou para baixo a fim de otimizar as leituras da aplicação.

RECARR. TUDO é exibido.

7. Abra o cabeçote de impressão e puxe a mídia até que a etiqueta seja

posicionada sob o sensor de mídia.

8. Recarregue a mídia e a fita (se usada).

9. Feche o cabeçote de impressão.

10. Pressione ENTER.

A mensagem A impressora executa a calibragem e, durante esse processo,

determina o comprimento da etiqueta. Para ver as novas leituras na nova escala, imprima um perfil do sensor.

CALIBRANDO AGUARDE é exibida.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Configuração

Parâmetros do painel de controle

Tabela 15 • Impressora Parâmetros, nível de senha 3 (Página 10 de 10)

Parâmetro Explicação

IDIOMA

Selecionar idioma do visor

Este parâmetro permite exibir o idioma de sua preferência no painel de controle. Assim que selecionar um idioma, todos os parâmetros serão exibidos nele. Salve as alterações ao sair do modo de Configuração para salvar a configuração do idioma.

Seleções:

•Inglês (

• Espanhol (

•Francês (FRANCAIS)

•Alemão (

•Italiano (

• Norueguês (

• Português (

• Sueco (

• Dinamarquês (DANSK)

• Espanhol 2 (

• Holandês (

• Finlandês (SUOMI)

• Japonês (aparece em caracteres japoneses) Valor padrão: ENGLISH

ENGLISH)

ESPANOL)

Deutsch)

ITALIANO)

NORSK)

PORTUGUES)

SVENSKA)

ESPANOL2)

NEDERLANDS)

Para modificar este parâmetro:

• Pressione a seta para cima ou para baixo a fim de percorrer as seleções.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Manutenção de rotina

Esta seção descreve os procedimentos de manutenção e limpeza de rotina.

Sumário

Substituição de componentes da Impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Pedidos de peças de reposição. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Reciclagem de componentes da Impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Lubrificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Programação e procedimentos de limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Limpeza da parte externa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Limpeza do cabeçote e do rolo de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Limpeza do compartimento e dos sensores de mídia . . . . . . . . . . . . . . . . . . . . . . . . . 95

Limpeza do conjunto de remoçãol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Limpeza do módulo do cortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Manutenção de rotina

Substituição de componentes da Impressora

Alguns componentes da impressora, como o cabeçote e o rolo de impressão, se desgastam com o passar do tempo e podem ser substituídos com facilidade. A limpeza regular pode prolongar a vida útil de alguns desses componentes. Consulte Programação e procedimentos de limpeza

na página 91 para obter os intervalos de limpeza recomendados.

Pedidos de peças de reposição

Para obter a qualidade de impressão ideal e o desempenho adequado da impressora em toda a nossa linha de produtos, a Zebra recomenda enfaticamente o uso de suprimentos Zebra genuínos como parte da solução total.

Entre em contato com um revendedor autorizado Zebra para obter informações sobre pedidos de peças ou consulte Contatos na página 11 para obter os endereços e números de telefone de contato.

Reciclagem de componentes da Impressora

™

A maioria dos componentes desta impressora pode ser reciclada. A placa lógica principal da impressora inclui uma bateria que deve ser descartada adequadamente.

Não descarte nenhum componente da impressora em lixo comum. Descarte a bateria de acordo com os regulamentos locais e recicle os outros componentes da impressora conforme os padrões e as normas locais. Para obter mais informações, consulte

http://www.zebra.com/environment.

Lubrificação

Não é preciso lubrificar esta impressora.

Cuidado • Alguns lubrificantes disponíveis no mercado podem danificar o acabamento e o

funcionamento das peças mecânicas da impressora.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Manutenção de rotina

Programação e procedimentos de limpeza

Importante • A Zebra não se responsabiliza pelos danos provocados pelo uso de fluidos de

limpeza nesta impressora.

Os procedimentos específicos de limpeza estão descritos nas páginas a seguir. A Tabela 1 6 mostra a programação de limpeza recomendada. Esses intervalos servem apenas como referência. Talvez seja necessário limpar mais frequentemente, dependendo da aplicação e da mídia.

Tabela 16 • Programação de limpeza recomendada

Área Método Intervalo

Cabeçote de impressão Solvente* Modo térmico direto: Após cada rolo de mídia Rolo de impressão Solvente* Sensores de mídia Jato de ar Sensor de fita Jato de ar

(ou 152,4 m [500 pés] de mídia sanfonada). Modo de transferência térmica: Após cada

rolo de fita ou três rolos de mídia.

Caminho da mídia Solvente* Caminho da fita Solvente* Rolete de tração (parte da opção

Solvente*

Remoção) Módulo do

cortador

Se estiver cortando mídia contínua e sensível à pressão

Se estiver cortando papel ou mídia de etiqueta

Solvente* Após cada rolo de mídia (ou com mais

frequência, dependendo da aplicação e da mídia).

Solvente* e

Após cada dois ou três rolos de mídia.

jato de ar Barra de destaque/remoção Solvente* Uma vez por mês. Sensor de retirada de etiquetas Jato de ar A cada seis meses.

* A Zebra recomenda a utilização do Kit de manutenção preventiva (número de peça 47362). No lugar desse kit, é possível

usar um cotonete limpo embebido em uma solução de álcool isopropílico (mínimo 90%) e água deionizada (máximo 10%).

Limpeza da parte externa

É possível limpar as superfícies externas da impressora com um pano limpo que não solte fios e um pouco de detergente neutro, se necessário. Não use produtos de limpeza ou solventes que sejam fortes ou abrasivos.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Manutenção de rotina

Procedimentos de limpeza

Limpeza do cabeçote e do rolo de impressão

É possível minimizar o desgaste do cabeçote de impressão e manter a qualidade de impressão com medidas preventivas regulares. Com o tempo, o movimento da mídia ou fita pelo cabeçote de impressão desgasta o revestimento protetor de cerâmica, expondo e danificando os elementos de impressão (pontos). Para evitar a abrasão:

• Limpe o cabeçote de impressão frequentemente e use fitas de transferência térmica bem lubrificadas com forros otimizados para reduzir o atrito.

• Minimize as conFigurações de pressão do cabeçote de impressão e de temperatura de queima otimizando o equilíbrio entre as duas.

• Verifique se a fita de transferência térmica tem a mesma largura ou é mais larga do que a mídia da etiqueta para evitar a exposição dos elementos ao material mais abrasivo da etiqueta.

Para obter melhores resultados, limpe o cabeçote de impressão após trocar cada rolo de fita. Uma qualidade de impressão inconsistente, como lacunas no código de barras ou nos gráficos, pode indicar um cabeçote sujo.

Cuidado • Ao executar qualquer tarefa próximo de um cabeçote de impressão aberto, tire

todos os anéis, relógios, colares pendurados, crachás de identificação ou outros objetos de metal que possam tocar no cabeçote de impressão. Não é necessário desligar a impressora ao trabalhar perto de um cabeçote de impressão aberto, mas a Zebra faz essa recomendação. Se a impressora for desligada, todas as configurações temporárias, como formatos de etiqueta, serão perdidas e deverão ser recarregadas antes de a impressão ser retomada.

Nota • Para impressoras com um conjunto de remoção, mantenha o conjunto fechado ao

limpar o rolo de impressão para reduzir o risco de entortar a barra de destaque/remoção.-

Figura 20 • Localização do cabeçote e do rolo de impressão

Conjunto do cabeçote de impressão

Rolo de impressão

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Manutenção de rotina

Procedimentos de limpeza

Cuidado • O cabeçote de impressão pode estar quente e provocar queimaduras graves.

Deixe-o esfriar.

Cuidado • Antes de tocar no conjunto do cabeçote de impressão, descarregue a energia

estática acumulada tocando na carcaça de metal da impressora ou utilizando uma pulseira e um tapete antiestáticos.

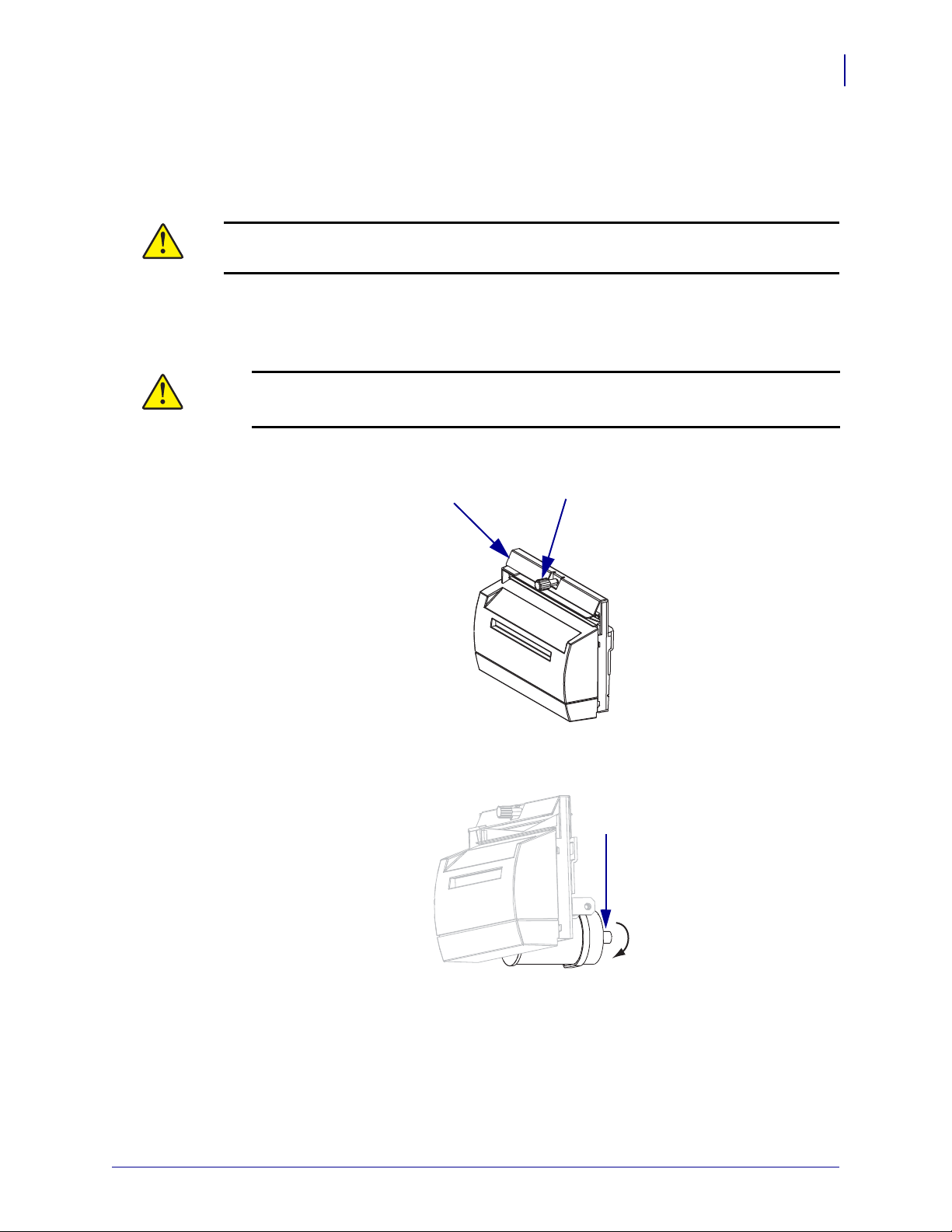

Para limpar o cabeçote e o rolo de impressão, execute estas etapas:

1. Abra o conjunto do cabeçote de impressão.

2. Remova a mídia e a fita.

3. Utilizando o cotonete do Kit de Manutenção Preventiva (número de peça 47362), limpe a

faixa marrom no jogo do cabeçote de impressão de ponta a ponta. No lugar do Kit de manutenção preventiva, é possível usar um cotonete limpo embebido em uma solução de álcool isopropílico (mínimo 90%) e água deionizada (máximo 10%). Deixe o solvente evaporar.

4. Enquanto gira manualmente o rolo de impressão, limpe-o completamente com o cotonete.

Deixe o solvente evaporar.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Manutenção de rotina

Procedimentos de limpeza

5. Recarregue a mídia e a fita e feche o conjunto do cabeçote de impressão.

Nota • Se esse procedimento não melhorar a qualidade da impressão, tente limpar o

cabeçote de impressão com o filme de limpeza Save-A-Printhead. Este material especialmente revestido remove qualquer acúmulo de contaminantes sem danificar o cabeçote de impressão. Entre em contato com um revendedor autorizado da Zebra para obter mais informações.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Limpeza do compartimento e dos sensores de mídia

Para limpar os sensores e o compartimento de mídia, execute estas etapas:

1. Utilize uma escova ou um aspirador de pó para remover qualquer resíduo de papel e

poeira dos caminhos da mídia e da fita.

2. Utilize uma escova ou aspirador de pó para remover qualquer resíduo de papel e poeira

dos sensores (consulte a Figura 21).

Figura 21 • Limpeza dos sensores

Manutenção de rotina

Procedimentos de limpeza

Sensor de retirada de etiquetas

Sensor de fita

Sensor transmissivo

Sensor reflexivo

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Manutenção de rotina

Procedimentos de limpeza

Limpeza do conjunto de remoção

O conjunto de remoção, que faz parte da opção Remover, é composto por vários roletes acionados por molas para garantir a pressão adequada dos mesmos. Limpe o rolete de tração e a barra de destaque/remoção se o acúmulo de adesivo começar a afetar o desempenho da remoção.

Cuidado • Não use sua mão esquerda para auxiliar no fechamento do conjunto de

remoção. A extremidade superior do conjunto/rolete de remoção pode prender seus dedos.

Cuidado • O cabeçote de impressão pode estar quente e provocar queimaduras graves.

Deixe-o esfriar.

Se o acúmulo de adesivo afetar o desempenho da remoção, execute estas etapas:

1. Pressione a trava de liberação do cabeçote de impressão para abrir o conjunto do cabeçote.

Levante o cabeçote de impressão até que ele trave na posição aberta.

2. Empurre para baixo a alavanca de liberação do mecanismo de remoção para abrir o

conjunto de remoção.

3. Remova todo o forro da mídia para expor o rolete de tração.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Manutenção de rotina

Procedimentos de limpeza

4. Enquanto gira manualmente o rolete de tração, limpe-o completamente com o cotonete do

Kit de Manutenção Preventiva (número de peça 47362). No lugar do Kit de manutenção preventiva, é possível usar um cotonete limpo embebido em uma solução de álcool isopropílico (mínimo 90%) e água deionizada (máximo 10%). Deixe o solvente evaporar.

5. Utilize o cotonete para remover o excesso de adesivo da barra de destaque/remoção. Deixe

o solvente evaporar.

Importante • Não aplique muita força ao limpar a barra de destaque/remoção. Força

excessiva pode entortar a barra, o que poderia causar um efeito negativo no desempenho da remoção.

6. Feche o conjunto do cabeçote de impressão.

15/6/2009 S4M - Guia do usuário 13290L-094 Rev. A

Manutenção de rotina

Procedimentos de limpeza

Cuidado • Utilize a alavanca de liberação do mecanismo de remoção e sua mão

direita para fechar o conjunto de remoção. Não use sua mão esquerda para auxiliar no fechamento. A extremidade superior do conjunto/rolete de remoção pode prender seus dedos.

Feche o conjunto de remoção utilizando a alavanca de liberação do mecanismo de remoção.

Feche a porta de mídia.

A impressora está pronta para operar.

13290L-094 Rev. A S4M - Guia do usuário 15/6/2009

Limpeza do módulo do cortador

Se o cortador não estiver cortando as etiquetas corretamente ou se houver obstruções, limpe o cortador.

Cuidado • Para segurança pessoal, sempre desligue e desconecte a impressora da

tomada antes de executar este procedimento.

Para limpar o módulo do cortador, execute estas etapas:

1. Desligue a impressora (O) e desconecte-a da fonte de alimentação.

Cuidado • A lâmina da barra do cortador é afiada. Não toque nem passe seus dedos

na lâmina.

Remova a blindagem do cortador (1) retirando o parafuso e a arruela de trava da blindagem (

2).

Manutenção de rotina

Procedimentos de limpeza

3. Para expor a lâmina do cortador em forma de V, gire o parafuso do motor do cortador (1)

15/6/2009 S4M - Guia do usuário 13290L-074 Rev. A

no sentido anti-horário para abaixar a lâmina.

100

Manutenção de rotina

Procedimentos de limpeza

4. Consulte a Figura 22. Utilizando o cotonete do Kit de manutenção preventiva (número de

peça 47362), limpe a superfície de corte superior ( do Kit de manutenção preventiva, é possível usar um cotonete limpo embebido em uma solução de álcool isopropílico (mínimo 90%) e água deionizada (máximo 10%). Deixe o solvente evaporar.

1) e a lâmina do cortador (2). No lugar

Figura 22 • Limpeza do módulo do cortador

5. Recoloque a blindagem do cortador.

6. Conecte a impressora à fonte de alimentação e ligue-a (I).

A lâmina inferior do cortador volta à posição operacional correta.

7. Se o cortador ainda não estiver funcionando de modo satisfatório, entre em contato com

um técnico de manutenção autorizado.

13290L-074 Rev. A S4M - Guia do usuário 15/6/2009

Zebra S4M User Guide [pt]
