S4M Kort funktionsoversigt
I denne vejledning betjenes den daglige betjening af printeren. Nærmere oplysninger findes i
S4M brugervejledningen .
Udvendig oversigt
Figur 1 • Printeren udvendigt
1
2
Front
Bagside
3
4
Betjeningspanel
1
Lem til printmedie
2
Afbryder (O = Slukket, I = Tændt)
3
Stik til netledning
4
© 2007 ZIH Corp. Alle produktnavne og -numre er Zebra varemærker, og
Zebra og Zebra-logoet er registrerede varemærker, der tilhører ZIH Corp.
20-07-2007 13292L-182 Rev. A
Alle rettigheder forbeholdes.
Betjeningspanel
2
Betjeningspanel
På Figur 2 ses kontrollamperne sammen med de knapper, der anvendes til den
grundlæggende betjening.
Figur 2 • Betjeningspanel
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Advarselslampe Blinker eller lyser konstant, når du skal være
1
opmærksom på printeren.
Tænd/sluk-lampe Viser, at printeren er tændt.
2
LCD Viser printerens driftsstatus.
3
PAUSE lampe Blinker, når printeren er midlertidigt standset.
4
PAU SE -knap Starter eller standser printeren, når den trykkes.
5
13292L-182 Rev. A S4M Kort funktionsoversigt 20-07-2007
Printerkomponenter
Figur 3 viser komponenterne i printerens medierum. Afhængigt af installationsvalgene kan din
printer se lidt anderledes ud.
4
3
Figur 3 • S4M printer komponenter
Printerkomponenter
5
6
7
3
2
1
911
10
Printhoved
1
Farvebåndets indføringsspindel*
2
Betjeningspanel
3
Farvebåndets oprulningsspindel*
4
Lem til printmedie
5
Mediefremføringsbøjle
6
*Findes kun på printere med termoverføringsvalget installeret.
7
8
9
10
11
8
Mediefremføringsstyr
Åbning til leporellolister
Danser
Mediestyr
Printhovedets frigørelseslås
20-07-2007 S4M Kort funktionsoversigt 13292L-182 Rev. A
Isæt etiketter
4
Isæt etiketter
Med vejledningerne i dette afsnit kan du isætte en medierulle med etiketter (Figur 4). En vejledning
til isætning af leporellolister eller isætning i forskellige printformer findes i brugervejledningen.
Figur 4 • Afrivningsmediets indføringsgang
Forsigtig • Når du isætter medie eller farvebånd, skal du tage alle smykker af, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Rullemedier til afrivning sættes i med følgende trin:
1. Aftag og kasser eventuel bærebane og etiketterne eller mærkerne på en hel omdrejning.
Etiketter Mærker
2. Vip mediets indføringsstyr ned.
13292L-182 Rev. A S4M Kort funktionsoversigt 20-07-2007
Isæt etiketter

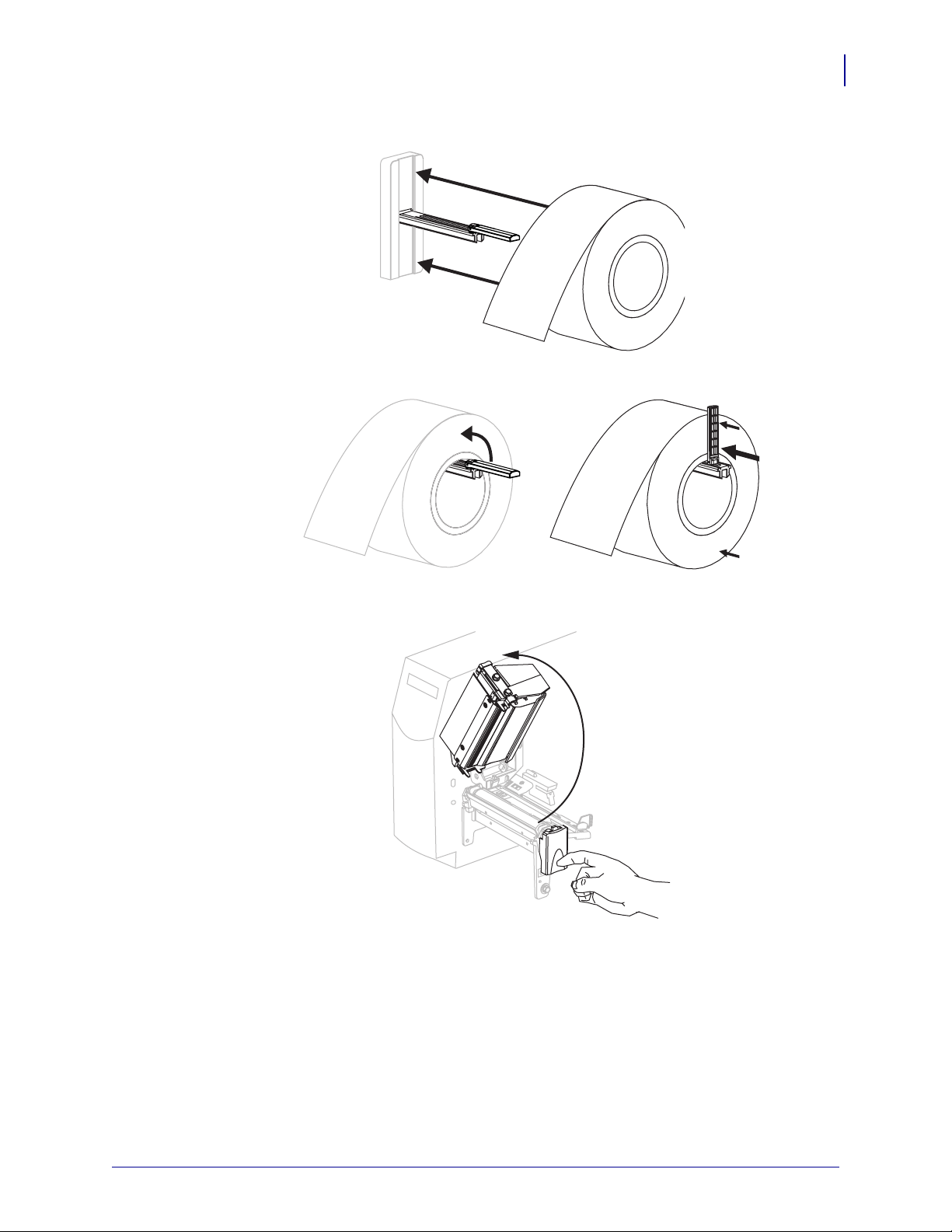

3. Placer medierullen på indføringsbøjlen. Tryk rullen så langt tilbage som den kan komme.
4. Vip mediestyret op, til det rører men ikke bremser rullens kant.
5
5. Tryk på frigørelseslåsen til åbning af printhovedet. Løft printhovedet, til det låser sig i
åben stilling.
20-07-2007 S4M Kort funktionsoversigt 13292L-182 Rev. A
Isæt etiketter
6
6. Skub mediestyret ud.
7. Indfør mediet under danseren (1), og før det gennem åbningen i gennemlysningssensoren (2)
og under farvebåndssensoren (
3). Skub mediet til bagsiden af gennemlysningssensoren.
123
8. Skub mediestyret ind, til det lige nøjagtigt rører kanten af mediet.
13292L-182 Rev. A S4M Kort funktionsoversigt 20-07-2007
Isæt farvebåndet
9. Luk printhovedet.
10. Hvis printeren er standset midlertidigt (PAUSE-lyset blinker), skal du trykke på PAUSE
for at aktivere udskrivningen.
7
Isæt farvebåndet
Dette afsnit gælder kun printere med termoverføringsvalget installeret.
Bemærk • Beskyt altid printhovedet mod slid ved at benytte et farvebånd, der er bredere end
mediet. Til direkte termoprint skal farvebåndet ikke sættes i printer.
Figur 5 • Farvebåndets indfødningsgang
3
2
1
4
Printhoved
1
Farvebåndets indføringsspindel
2
Farvebåndets oprulningsspindel
3
Opstramningsblade
4
20-07-2007 S4M Kort funktionsoversigt 13292L-182 Rev. A
Isæt farvebåndet
8
Forsigtig • Når du isætter medie eller farvebånd, skal du tage alle smykker af, der kunne
komme i kontakt med printhovedet eller andre printerdele.
Farvebåndet isættes med følgende trin:
1. Tryk på frigørelseslåsen til åbning af printhovedet. Løft printhovedet, til det låser sig i
åben stilling.
2. Vend farvebåndet, så den løse ende rulles af med uret.
3. Placer farvebåndsrullen på farvebåndets indføringsspindel (1) og tryk den helt tilbage.
1
13292L-182 Rev. A S4M Kort funktionsoversigt 20-07-2007
Isæt farvebåndet
4. Træk enden af farvebåndet under printhovedet (2) og ud gennem forsiden på printer.
2
5. Luk printhovedet.
9
6. Spol farvebåndet med uret på oprulningsspindlen (3).
3
20-07-2007 S4M Kort funktionsoversigt 13292L-182 Rev. A
Isæt farvebåndet
10
Udtag farvebåndet
Farvebåndet udtages med følgende trin:
1. Hvis farvebåndet ikke er løbet ud, skal det skæres eller knækkes før farvebåndets
oprulningsspindel.
Forsigtig • Skær ikke farvebåndet direkte på farvebåndets oprulningsspindel. Det kan
beskadige spindlen.
2. Tryk farvebåndet mod farvebåndets oprulningsspindlens opstramningsblade (1). Drej
samtidigt frigørelsesknappen på farvebåndets oprulningsspindel mod uret (
2).
Opstramningsbladene trækker sig ind i farvebåndets oprulningsspindel og løsner farvebåndet.
1
2
3. Træk farvebåndet af farvebåndets oprulningsspindel.
13292L-182 Rev. A S4M Kort funktionsoversigt 20-07-2007
