Guia de referência rápida da S4M
l
Utilize este guia para operar a impressora diariamente. Para obter informações mais
detalhadas, consulte o Guia do usuário da S4M.
Vista externa
Figura 1 • Exterior da impressora
Parte fronta
1
2
Parte posterior
3
4
Painel de controle
1
Porta de mídia
2
Botão liga/desliga (O = Desligado, I = Ligado)
3
Conector de alimentação CA
4
© 2007 ZIH Corp. Todos os nomes e números de produtos são marcas comerciais da Zebra e
20/7/2007 13292L-092 Rev. A
Zebra e o logotipo Zebra são marcas registradas da ZIH Corp.
Todos os direitos reservados.
Painel de controle
2
Painel de controle
Consulte a Figura 2 para visualizar as luzes que refletem a operação básica e os botões que
talvez precisem ser pressionados durante essa operação.
Figura 2 • Painel de controle
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
4
5
Luz de alerta Pisca ou permanece acesa quando
1
a impressora precisa de atenção.
Luz de alimentação Indica se a impressora está ligada.
2
LCD Mostra o status de operação da
3
impressora.
Luz PAUSE Pisca quando a impressora está em
4
pausa.
Botão PAUSE Inicia ou interrompe a operação da
5
impressora quando pressionado.
ENTER
13292L-092 Rev. A S4M - Guia de Referência Rápida 20/7/2007
Componentes da impressora
A Figura 3 mostra os componentes dentro do compartimento de mídia da impressora.
Dependendo das opções instaladas, sua impressora pode parecer ligeiramente diferente.
Figura 3 • Componentes da impressora S4M
4
3
Componentes da impressora
5
6
7
3
2
1
911
10
Jogo do cabeçote de impressão
1
Haste de suprimento de fita*
2
Painel de controle
3
Haste de avanço da fita*
4
Porta de mídia
5
Suporte de suprimento de mídia
6
*Presente apenas em impressoras que tenham a opção de transferência térmica instalada.
Guia de suprimento de mídia
7
Fenda da mídia contínua
8
Compartimento do rolete
9
Guia da mídia
10
Trava de liberação do
11
cabeçote de impressão
8
20/7/2007 S4M - Guia de Referência Rápida 13292L-092 Rev. A
Como carregar a mídia
4
Como carregar a mídia
Utilize as instruções nesta seção para carregar a mídia em rolo no modo de destaque (Figura 4).
Para obter instruções sobre como carregar mídia contínua ou em diferentes modos de impressão,
consulte o Guia do usuário.
Figura 4 • Caminho da mídia no modo de destaque
Cuidado • Ao carregar mídia ou fita, remova todas as jóias que possam entrar em contato
com o cabeçote de impressão ou outras partes da impressora.
Para carregar a mídia em rolo no modo de destaque, siga estas etapas:
1. Remova e descarte uma volta completa de etiquetas ou rótulos e todo o revestimento.
Etiquetas Revestimento da etiqueta
2. Abaixe a guia de suprimento de mídia.
13292L-092 Rev. A S4M - Guia de Referência Rápida 20/7/2007
Como carregar a mídia
3. Coloque o rolo de mídia no suporte. Empurre o rolo para trás o máximo possível.
4. Levante a guia de mídia e deslize-a até ela tocar na borda do rolo levemente, sem restringi-lo.
5
5. Pressione a trava de liberação do cabeçote de impressão para abrir o jogo do cabeçote.
Levante o cabeçote de impressão até que se trave na posição aberta.
20/7/2007 S4M - Guia de Referência Rápida 13292L-092 Rev. A
Como carregar a mídia
6
6. Deslize o guia de mídia para fora.
7. Coloque a mídia sob o compartimento do rolete (1), através da fenda no sensor transmissivo (2)
e abaixo do sensor de fita (
3). Empurre a mídia para a parte posterior do sensor transmissivo.
123
8. Deslize a guia até que ela toque levemente na borda da mídia.
13292L-092 Rev. A S4M - Guia de Referência Rápida 20/7/2007
9. Feche o jogo do cabeçote de impressão.
10. Se a impressora estiver em pausa (a luz PAUSE estiver piscando), pressione PAUSE para
ativar a impressão.
Como carregar a fita
Como carregar a fita
7
Esta seção aplica-se apenas a impressoras que tenham a opção de transferência térmica instalada.
Observação • Para proteger o cabeçote de impressão, sempre use fitas que sejam mais
largas do que a mídia. Para impressão térmica direta, não carregue fita na impressora.

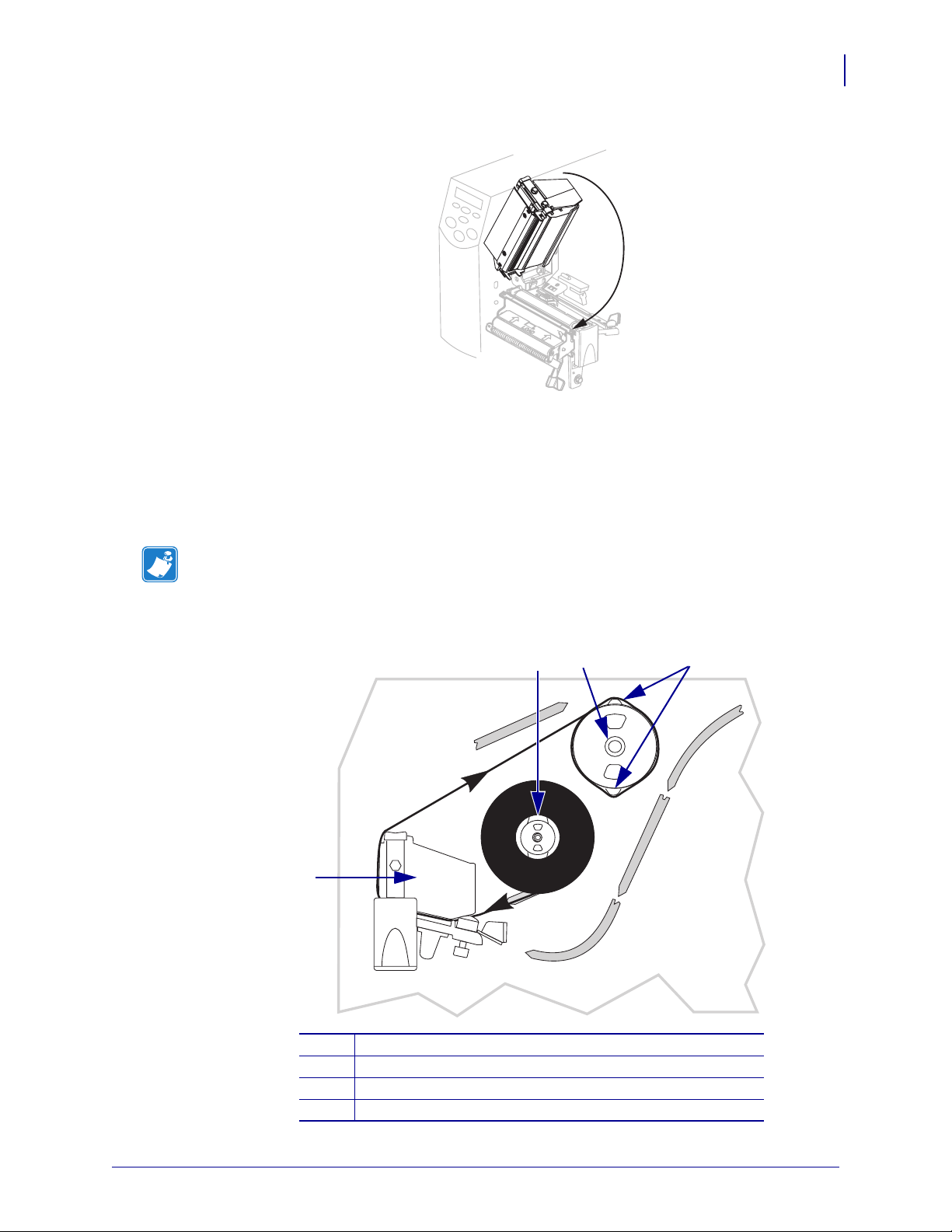

Figura 5 • Caminho da fita
3
2
1
4
Jogo do cabeçote de impressão
1
Haste de suprimento de fita
2
Haste de avanço da fita
3
Lâminas de tensão
4
20/7/2007 S4M - Guia de Referência Rápida 13292L-092 Rev. A
Como carregar a fita
8
Cuidado • Ao carregar mídia ou fita, remova todas as jóias que possam entrar em contato
com o cabeçote de impressão ou outras partes da impressora.
Para carregar a fita, siga as etapas abaixo:
1. Pressione a trava de liberação do cabeçote de impressão para abrir o jogo do cabeçote.
Levante o cabeçote de impressão até que ele trave na posição aberta.
2. Deixe a fita com a extremidade solta desenrolando no sentido horário.
3. Coloque o rolo de fita na haste de suprimento de fita (1) e empurre-o totalmente para trás.
1
13292L-092 Rev. A S4M - Guia de Referência Rápida 20/7/2007
Como carregar a fita

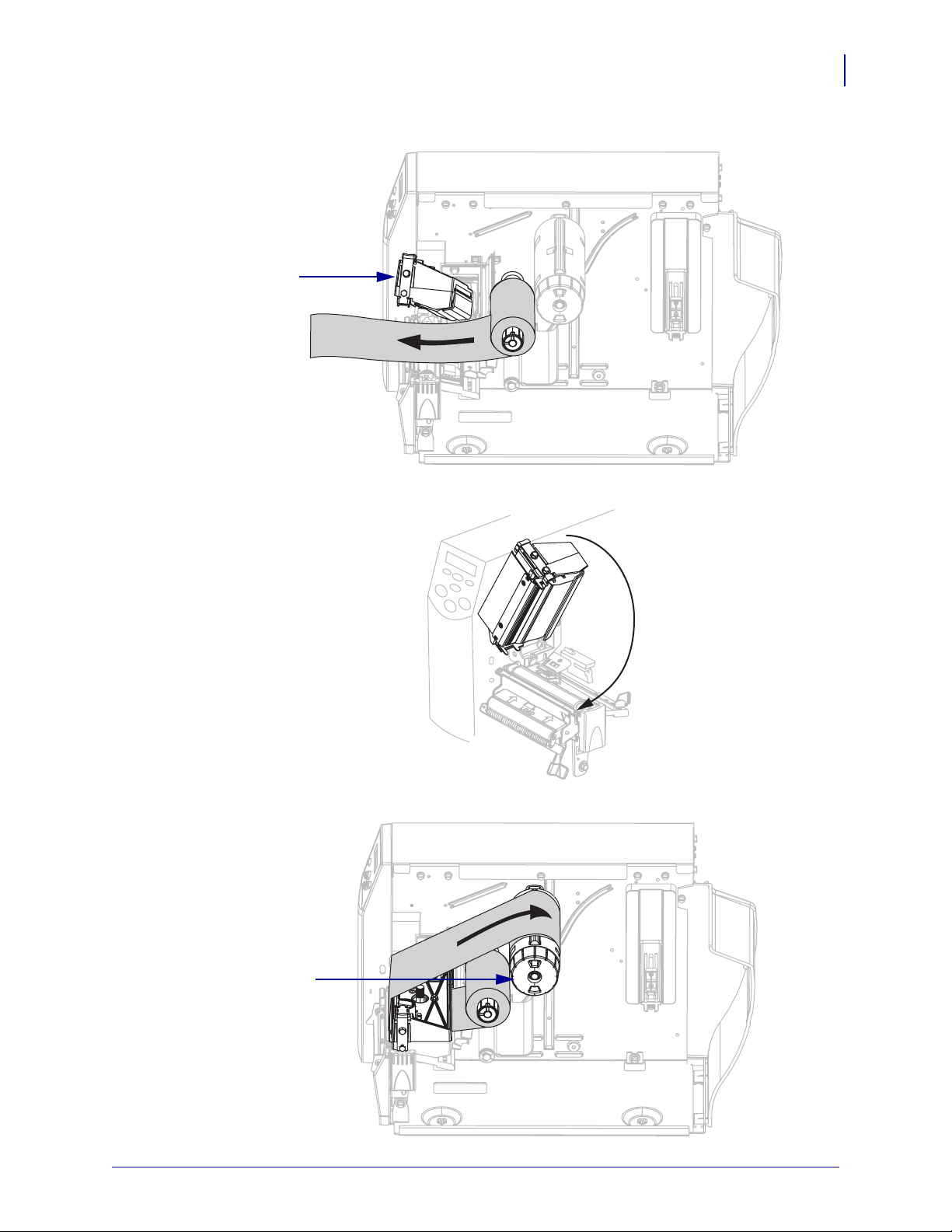

4. Puxe a ponta da fita por baixo do jogo do cabeçote (2) e para fora da impressora.
2
5. Feche o jogo do cabeçote de impressão.
9
6. Enrole a fita no sentido horário ao redor da haste de avanço (3).
3
20/7/2007 S4M - Guia de Referência Rápida 13292L-092 Rev. A
Como carregar a fita
10
Remoção da fita
Para remover a fita usada, siga as etapas abaixo:
1. Se a fita não tiver acabado, corte-a ou rasgue-a antes da haste de avanço.
Cuidado • Não corte a fita diretamente sobre a haste de avanço de fita. Isso pode
danificar a haste.
2. Pressione a fita contra as lâminas de tensão da haste de avanço (1). Simultaneamente, gire
o botão de liberação da haste de avanço de fita no sentido anti-horário (
2).
As lâminas de tensão se retrairão para dentro da haste de avanço, soltando a fita.
1
2
3. Deslize a fita para fora da haste de avanço.
13292L-092 Rev. A S4M - Guia de Referência Rápida 20/7/2007
