Бързо ръководство за S4M
Използвайте ръководството в ежедневната работа на принтера. За по-подробна
информация, вижте Ръководство на потребителя на S4M.
Външен изглед
Фигура 1 • Изглед на Принтер
Отпред
1
2
Отзад
3
4
Панел за управление
1
Врата на отделението за печатен носител
2
Ключ на захранването (O = Изкл., I = Вкл.)
3
Конектор за променливотоково захранване
4
© 2007 ZIH Corp. Всички наименования на продукти и числа са Zebra
търговски марки, а Zebra и логото Zebra са регистрирани
търговски марки на ZIH Corp. Всички права запазени.
13292L-322 Рев. А
27.7.2007 г.
Контролен панел
2
Контролен панел
Вижте Фигура 2 относно индикаторните светлини, обозначаващи основните операции и
необходимите за работа бутони за операции.
Фигура 2 • Панел за управление
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
4
5
Авариен индикатор Примигва или свети постоянно
1
когато принтерът се нуждае от
обслужване.
Индикатор на
2
захранването
LCD дисплей Показва оперативното
3
Обозначава дали принтерът е
включен или не.
състояние на принтера
4
Светлинен
Мига при спрян принтер.
индикатор PAU S E
(пауза)
Бутон PAUSE
5
(ПАУЗА)
При натискане стартира или
спира работата на принтера.
ENTER
13292L-322 Рев. А S4M Кратко ръководство за инсталиране 27.7.2007 г.
Компоненти на принтера
Фигура 3 показва компонентите в отделението за носител на принтера. В зависимост от
инсталираните опции е възможно да има разлика в изгледа на принтера.
Фигура 3 • Компоненти на принтера S4M
4
3
Компоненти на принтера
5
6
7
3
2
1
911
10
Монтажен възел на
1
печатащата глава
Шпиндел за подаване на
2
лентата*
Панел за управление
3
Шпиндел за поемане на
4
Водач на осигуряване на
7
носителя
Слот за носител във вид на
8
листинг
Подвижен монтажен възел
9
Водач на носителя
10
лентата*
Врата на отделението за
5
печатен носител
Носач за подаване на
6
Закрепващо устройство за
11
освобождаване на
печатащата глава
носителя
* Тоз и раздел се задава предварително само за принтери, имащи инсталирана опция за
термотрансфер.
8
27.7.2007 г.S4M Кратко ръководство за инсталиране 13292L-322 Рев. А
Зареждане на печатния носител
4
Зареждане на печатния носител
Използвайте инструкциите в този раздел за зареждане на носител на ролка в режим на
откъсване (Фигура 4). За повече информация относно зареждането на листинг в други
печатни режими, вижте Ръководството на потребителя.
Фигура 4 • Път на носителя в режим на откъсване
Внимание • Когато зареждате носител или лента, отстранете всеки тип бижута, които
могат да влязат в контакт с печатащата глава или други части на принтера.
За зареждане на ролка с носител в режим на откъсване, извършете
следните действия:
1. Извадете и отстранете един цял оборот етикети или полета и всички подложки.
Етикети Основни полета
2. Плъзнете надолу водача за подаване на носителя.
13292L-322 Рев. А S4M Кратко ръководство за инсталиране 27.7.2007 г.
Зареждане на печатния носител
3. Поставете ролковия носител върху окачването на механизма за подаване на носител.
Избутайте ролката възможно най-далече.
4. Подгънете нагоре окачването на носителя и след това го плъзнете така, че едва да
докосва без да ограничава, външния ръб на ролката.
5
5. Натиснете устройство за освобождаване на печатащата глава, за да се отвори
монтажния възел на печатащата глава. Повдигайте печатащата глава, докато
ключалката й се отвори.
27.7.2007 г.S4M Кратко ръководство за инсталиране 13292L-322 Рев. А
Зареждане на печатния носител
6
6. Изведете навън водача на носителя.
7. Подайте носителя под монтажния възел на обтегача (1), през отвора в датчика на
предаването (
на датчика на предаването.
2), и под датчика на лентата(3). Натиснете носителя към задната част
123
8. Плъзнете окачването на носителя така, че едва да докосва външния ръб на носителя.
13292L-322 Рев. А S4M Кратко ръководство за инсталиране 27.7.2007 г.
Зареждане на печатния носител
9. Затворете монтажния възел на печатащата глава.
10. Ако принтер е спрян (примигващ индикатор PAU S E ), натиснете бутона PAUSE, за да
разрешите принтирането.
7
27.7.2007 г.S4M Кратко ръководство за инсталиране 13292L-322 Рев. А
Зареждане на лентата
8
Зареждане на лентата
Този раздел се отнася само за принтери, имащи инсталирана опция за термотрансфер.
Забележка • Винаги използвайте лента, която е по-широка от носителя, за да
защитите печатащата глава от износване. За непосредствено термично принтиране не
зареждайте лента в принтер.
Фигура 5 • Път на лентата
3
2
1
Монтажен възел на печатащата глава
1
Шпиндел за подаване на лентата
2
Шпиндел за поемане на лентата
3
Обтягащи пластини
4
4
Внимание • Когато зареждате носител или лента, отстранете всеки тип бижута, които
могат да влязат в контакт с печатащата глава или други части на принтера.
13292L-322 Рев. А S4M Кратко ръководство за инсталиране 27.7.2007 г.
Зареждане на лентата
За зареждане на лентата извършете следното:
1. Натиснете устройство за освобождаване на печатащата глава, за да се отвори
монтажния възел на печатащата глава. Повдигайте печатащата глава, докато
ключалката й се отвори.
9
2. Насочете летата така, че хлабавият й край да се развива по посока на часовниковата
стрелка.
3. Поставете ролката с лента върху вала за подаване на лента (1) и натиснете докрай.
1
27.7.2007 г.S4M Кратко ръководство за инсталиране 13292L-322 Рев. А
Зареждане на лентата
10
4. Издърпайте края на ролката под монтажния възел на печатащата глава (2) и навън от
предната част на принтер.
2
5. Затворете монтажния възел на печатащата глава.
13292L-322 Рев. А S4M Кратко ръководство за инсталиране 27.7.2007 г.
Зареждане на лентата
6. Навийте лентата по посока на часовниковата стрелка върху вала за поемане на
лентата(
3).
3
11
Отстраняване на лентата
За отстраняване на използваната лента извършете следното:
1. Ако лентата не е свършила я отрежете или прекъснете преди вала за поемане.
Внимание •
повреди вала.
Не отрязвайте лентата директно на вала за поемане. Това може да
27.7.2007 г.S4M Кратко ръководство за инсталиране 13292L-322 Рев. А
Зареждане на лентата
12

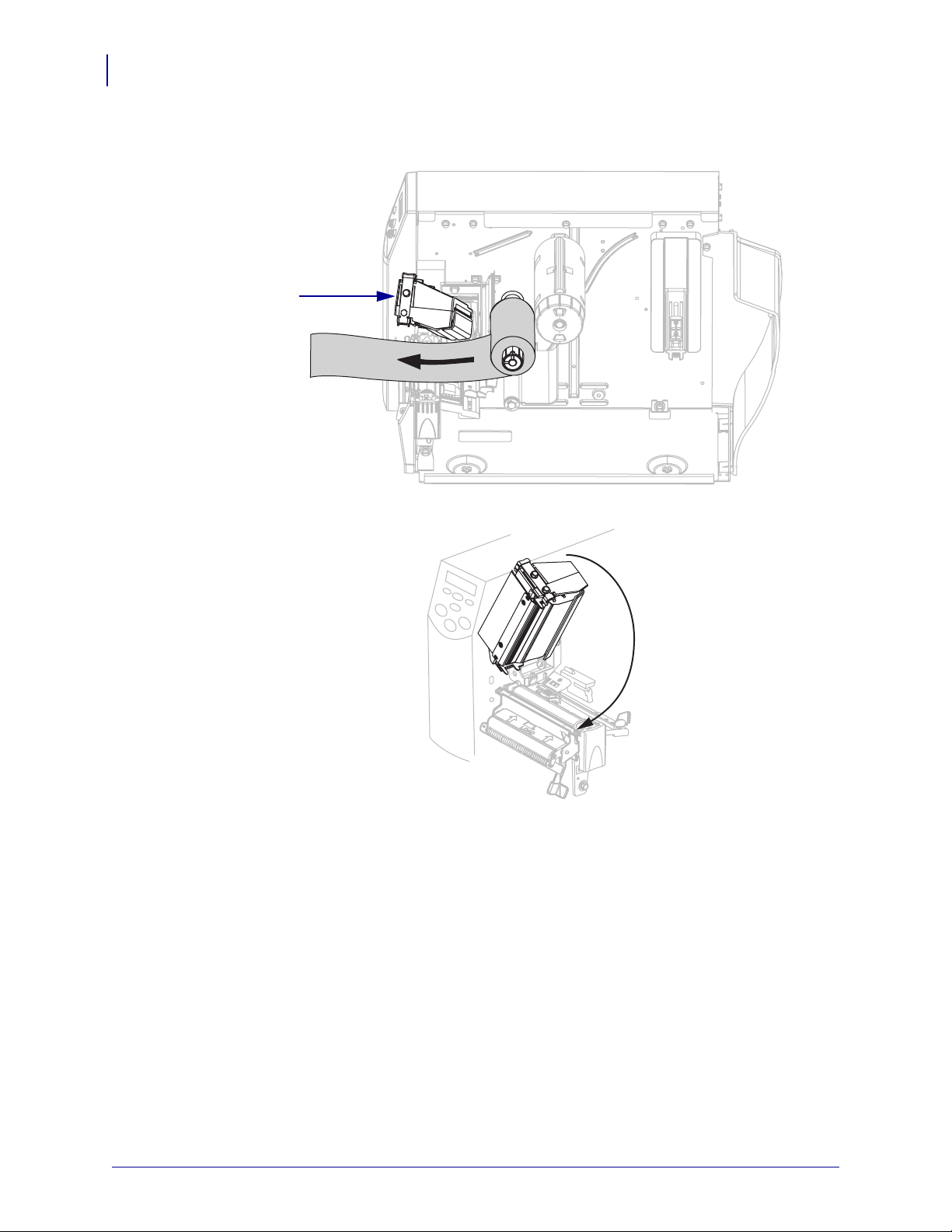

2. Разхлабете лентата, притискайки я към обтягащите пластини на лоста за поемане
1). В същото време, завъртете по часовниковата стрелка освобождаващия бутон на
(
вала за поемане на лентата (
2).
Обтягащите пластини влизат във вала за поемане на лентата и позволяват
разхлабването й.
1
2
3. Плъзнете лентата лентата така, че да излезе от поемащия шпиндел за лентата.
13292L-322 Рев. А S4M Кратко ръководство за инсталиране 27.7.2007 г.
