Guía de referencia rápida de S4M
Utilice esta guía para trabajar con su impresora todos los días. Para obtener información más
detallada, consulte la Guía del usuario de S4M.
Vista externa
Figura 1 • Exterior de la impresora
Parte delantera
1
2
Parte trasera
3
4
Panel de control
1
Puerta del compartimiento del papel
2
Interruptor de energía (O = Apagado, I = Encendido)
3
Conector de alimentación de corriente alterna (c.a.)
4
© 2007 ZIH Corp. Todos los nombres y números de productos son marcas comerciales de Zebra; y
20/07/2007 13292L-042 Rev. A
Zebra y el logotipo de Zebra son marcas comerciales registradas de ZIH Corp.
Todos los derechos reservados.
Panel de control
2
Panel de control
Consulte la Figura 2 para ver las luces que reflejan el funcionamiento básico y los botones que
posiblemente necesite presionar durante el funcionamiento básico.
Figura 2 • Panel de control
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Luz de alerta Parpadea o permanece encendida cuando la
1
impresora requiere atención.
Luz de encendido Indica que la impresora está encendida.
2
LCD Muestra el estado de operación de la impresora.
3
Luz de PAUSA Parpadea cuando la impresora está realizando
4
una pausa.
Botón de PAUSE
5
(PAUSE)
Se presiona para iniciar o detener el
funcionamiento de la impresora.
13292L-042 Rev. A Guía de referencia rápida de S4M 20/07/2007
Componentes de la impresora
La Figura 3 muestra los componentes que se encuentran en el interior del compartimiento del
papel de la impresora. Su impresora puede tener un aspecto ligeramente diferente en función
de las opciones instaladas.
Figura 3 • Componentes de la impresora S4M
4
3
Componentes de la impresora
5
6
7
3
2
1
911
10
Conjunto del cabezal de impresión
1
Rodillo de suministro de cinta*
2
Panel de control
3
Rodillo de tensado de la cinta*
4
Puerta del compartimiento del papel
5
Soporte del suministro de papel
6
*Disponible sólo en impresoras que tienen la opción de Transferencia térmica instalada.
Guía de suministro de papel
7
Ranura de papel continuo
8
Conjunto del tensor
9
Guía del papel
10
Seguro de liberación del
11
cabezal de impresión
8
20/07/2007 Guía de referencia rápida de S4M 13292L-042 Rev. A
Cargar el papel
4
Cargar el papel
Utilice las instrucciones que se proporcionan en esta sección para cargar el rollo de papel en el
modo de corte manual (Figura 4). Para obtener instrucciones sobre cómo cargar el papel
continuo en distintos modos de impresión, consulte la Guía del usuario.
Figura 4 • Trayectoria del papel en el modo de corte manual
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.
Para cargar el rollo de papel en el modo de corte manual, realice los
siguientes pasos:
1. Extraiga y deseche una vuelta completa de etiquetas o rótulos y todo el papel protector.
Etiquetas Suministro de rótulos
2. Gire hacia abajo la guía de suministro de papel.
13292L-042 Rev. A Guía de referencia rápida de S4M 20/07/2007
Cargar el papel
3. Coloque el rollo de papel en el soporte de suministro de papel. Empuje el rollo hasta
depositarlo lo más alejado posible.
4. Gire hacia arriba la guía de suministro de papel y luego deslícela hasta que tome contacto
con el borde del rollo, pero que no restrinja el movimiento del mismo.
5
5. Presione el seguro de liberación del cabezal de impresión para abrir el conjunto del cabezal
de impresión. Levante el cabezal de impresión hasta que quede fijo en la posición abierta.
20/07/2007 Guía de referencia rápida de S4M 13292L-042 Rev. A
Cargar el papel
6
6. Deslice la guía de papel hacia afuera.
7. Coloque papel debajo del conjunto del tensor (1), a través de la ranura que se encuentra en
el sensor transmisivo (
2) y por debajo del sensor de cinta (3). Empuje el papel hacia la
parte posterior del sensor transmisivo.
123
8. Deslice la guía de papel hacia adentro hasta que tome contacto con el borde del papel.
13292L-042 Rev. A Guía de referencia rápida de S4M 20/07/2007
Cargar cinta
9. Cierre el conjunto del cabezal de impresión.
10. Si la impresora está en pausa (la luz de PAUSA parpadea), presione PAUSE (PAUSA) para
activar la impresión.
7
Cargar cinta
Esta sección se aplica sólo a impresoras que tienen la opción de Transferencia térmica instalada.
Nota • Para proteger el cabezal de impresión del desgaste, siempre utilice cinta más ancha
que el papel. Para realizar una impresión térmica directa, no cargue cinta en la impresora.
Figura 5 • Trayectoria de la cinta
3
2
1
4
Conjunto del cabezal de impresión
1
Rodillo de suministro de cinta
2
Rodillo de tensado de la cinta
3
Cuchillas de tensión
4
20/07/2007 Guía de referencia rápida de S4M 13292L-042 Rev. A
Cargar cinta
8
Precaución • Cuando esté cargando papel o cinta, quítese todas las joyas que puedan
entrar en contacto con el cabezal de impresión o con otras piezas de la impresora.

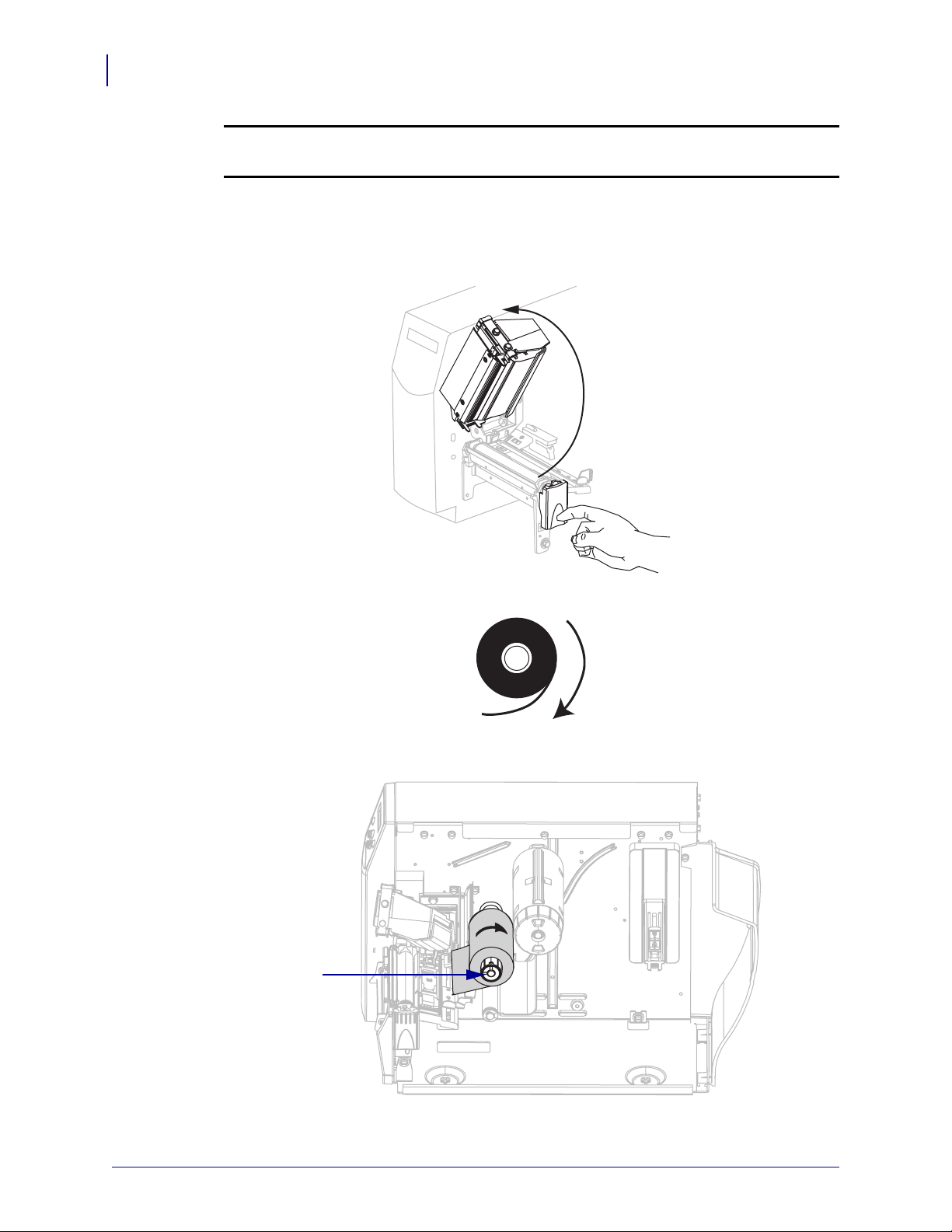

Para cargar la cinta, lleve a cabo los siguientes pasos:
1. Presione el seguro de liberación del cabezal de impresión para abrir el conjunto del cabezal
de impresión. Levante el cabezal de impresión hasta que quede fijo en la posición abierta.
2. Coloque la cinta con el extremo suelto desenrollando en el sentido de las agujas del reloj.
3. Coloque el rollo de cinta en el rodillo de suministro de cinta (1) y empújelo lo más
lejos posible.
1
13292L-042 Rev. A Guía de referencia rápida de S4M 20/07/2007
Cargar cinta
4. Tire el extremo de la cinta por debajo del conjunto del cabezal de impresión (2) y hacia el
exterior de la parte delantera de la impresora.
2
5. Cierre el conjunto del cabezal de impresión.
9
6. Enrolle la cinta en el sentido de las agujas del reloj en el rodillo de tensado de la cinta (3).
3
20/07/2007 Guía de referencia rápida de S4M 13292L-042 Rev. A
10
Cargar cinta

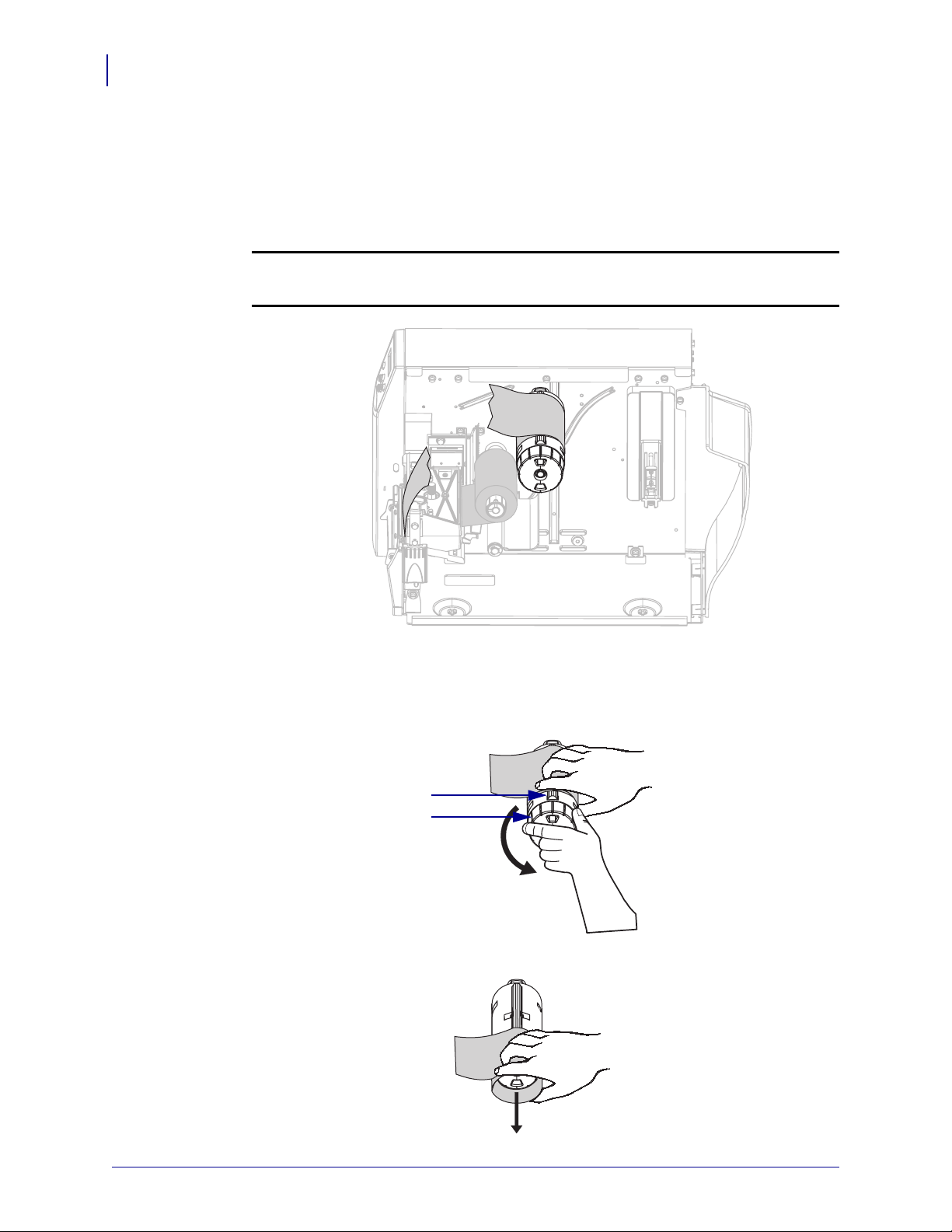

Extraer la cinta
Para extraer la cinta usada, lleve a cabo los siguientes pasos:
1. Si la cinta no se ha acabado, córtela o rómpala antes de que alcance el rodillo de tensado
de la cinta.
Precaución • No corte la cinta directamente encima del rodillo de tensado de la cinta.
Si lo hace, puede dañar el rodillo.
2. Apriete la cinta contra las cuchillas de tensión del rodillo de tensado de la cinta (1). En
forma simultánea, gire la perilla de liberación del rodillo de tensado de la cinta en el
sentido contrario a las agujas del reloj (
2).
Las cuchillas de tensión caen en el rodillo de tensado de la cinta, aflojando la cinta.
1
2
3. Retire la cinta del rodillo de tensado de la cinta.
13292L-042 Rev. A Guía de referencia rápida de S4M 20/07/2007
