Zebra S4M Quick Reference Guide [pl]

Skrócony opis S4M
ód
Należy korzystać z tej instrukcji w codziennej pracy z drukarką. Bardziej szczegółowe informacje można znaleźć w podręczniku użytkownika S4M.

Widok zewnętrzny

1
2
Prz
Tył
3
4
Panel sterowania
1
Drzwi dostępu do nośnika
2
Przełącznik zasilania (O = Wył., I = Wł.)
3
Złącze zasilania prądem zmiennym.
4
© 2007 ZIH Corp. Wszelkie nazwy i numery produktów są znakami towarowymi Zebra, a
2007-07-17 13292L-142 Wer. A
Zebra i logo Zebra są zastrzeżonymi znakami towarowymi ZIH Corp.
Wszelkie prawa zastrzeżone.

Panel sterowania

2
Panel sterowania
Zob. Rys. 2, gdzie zawarto opis kontrolek sterowania i przycisków, z których można korzystać podczas obsługi podstawowych funkcji.
Rysunek 2 • Panel sterowania
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Kontrolka alarmowa Błyska lub świeci, gdy drukarka wymaga uwagi.
1
Kontrolka zasilania Informuje o tym, że drukarka jest włączona.
2
Wyświetlacz LCD Wyświetla stan działania drukarki.
3
Kontrolka PAUZY Błyska, gdy drukarka jest zatrzymana.
4
Przycisk PAUZY Naciśnięcie powoduje uruchomienie lub
5
zatrzymanie drukarki.
13292L-142 Wer. A S4M Skrócony opis 2007-07-17

Elementy drukarki

Rys. 3 zawiera opis elementów wewnątrz przedziału nośników drukarki. Dana drukarka może
żnić się nieco wyglądem, w zależności od zainstalowanych opcji.
4
3
Rysunek 3 • Elementy drukarki S4M
Elementy drukarki
5
6
3
7
2
1
911
10
Zespół głowicy drukującej
1
Wrzeciono podające taśmy*
2
Panel sterowania
3
Prowadnica podawania nośnika
7
Szczelina nośników zginanych
8
Zespół swobodnego wałka
9
prowadzącego
Wrzeciono odbierające taśmy*
4
Drzwi dostępu do nośnika
5
Wieszak podajnika nośników
6
*Dostępne tylko w drukarkach, w których zainstalowano opcję termotransferu.
Prowadnica nośnika
10
Zapadka zwolnienia głowicy
11
drukującej
8
2007-07-17 S4M Skrócony opis 13292L-142 Wer. A

Ładowanie nośnika

4
Ładowanie nośnika
W tej sekcji zawarto instrukcje ładowania nośników w trybie odrywania (Rys. 4). Instrukcje ładowania nośników zginanych i ładowania w innych trybach druku zawarto w
podręczniku użytkownika.
Rysunek 4 • Trasa nośnika w trybie odrywania
Ostrzeżenie • Ładowanie nośnika lub taśmy można rozpoczynać dopiero po
wcześniejszym zdjęciu wszelkiej biżuterii, która może wejść w kontakt z głowicą drukującą lub innymi częściami drukarki.
Aby nawinąć nośnik w trybie odrywania, należy wykonać następujące czynności:
1. Usunąć i odrzucić jeden pełny obrót etykiet lub przywieszek oraz okładzinę.
Etykiety Zapas przywieszek
2. Odchylić w dół prowadnicę podawania nośnika.
13292L-142 Wer. A S4M Skrócony opis 2007-07-17
Ładowanie nośnika

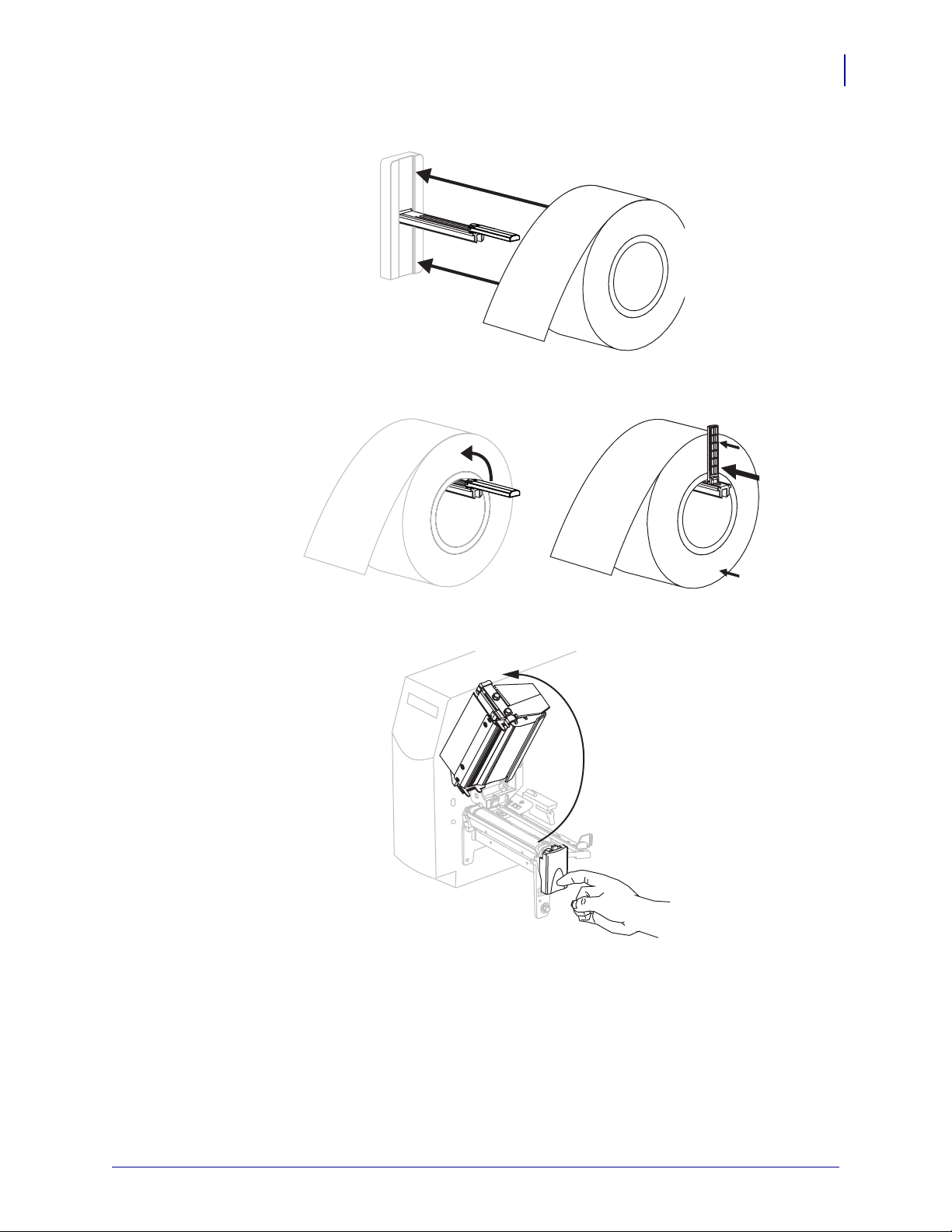

3. Założyć rolkę nośnika na wieszak podawania nośnika. Popchnąć rolkę maksymalnie do tyłu.
4. Odwrócić prowadnicę nośnika, tak aby dotknęła brzegu rolki, ale nie ograniczała jej
swobody ruchu.
5
5. Nacisnąć zapadkę zwalniania głowicy drukującej w celu otwarcia zespołu głowicy. Unieść
głowicę drukującą w celu jej zablokowania w położeniu otwartym.
2007-07-17 S4M Skrócony opis 13292L-142 Wer. A
Ładowanie nośnika
6
6. Wysunąć prowadnicę nośnika na zewnątrz.
7. Podać nośnik pod zespołem prowadzącego wałka swobodnego (1), przez szczelinę
czujnika transmisyjnego (
2), pod czujnikiem taśmy (3). Popchnąć nośnik do tyłu
czujnika transmisyjnego.
123
8. Wsunąć prowadnicę nośnika do momentu, aż dotknie samej krawędzi nośnika.
13292L-142 Wer. A S4M Skrócony opis 2007-07-17
9. Zamknąć zespół głowicy drukującej.
10. Jeżeli drukarka jest zatrzymana (błyska kontrolka PAUZY), nacisnąć PAUZA, aby
włączyć drukowanie.

Ładowanie taśmy

Ładowanie taśmy
7
Ta sekcja dotyczy tylko drukarek, w których zainstalowano opcję termotransferu.
Uwaga • Aby chronić głowicę drukującą przed zużyciem, należy zawsze używać taśmy
szerszej od nośnika. W przypadku druku na nośniku termicznym bezpośrednim, nie wolno ładować taśmy do drukarki.
Rysunek 5 • Trasa przebiegu taśmy
3
2
1
4
Zespół głowicy drukującej
1
Wrzeciono podające taśmy
2
Wrzeciono odbierające taśmy
3
Listwy napinające
4
2007-07-17 S4M Skrócony opis 13292L-142 Wer. A
Ładowanie taśmy
8
Ostrzeżenie • Ładowanie nośnika lub taśmy można rozpoczynać dopiero po
wcześniejszym zdjęciu wszelkiej biżuterii, która może wejść w kontakt z głowicą drukującą lub innymi częściami drukarki.
Aby załadować taśmę, należy wykonać następujące czynności:
1. Nacisnąć zapadkę zwalniania głowicy drukującej w celu otwarcia zespołu głowicy. Unieść
głowicę drukującą w celu jej zablokowania w położeniu otwartym.
2. Ustawić taśmę tak, aby jej luźny koniec rozwijał się zgodnie z ruchem wskazówek zegara.
3. Umieścić rolkę taśmy na wrzecionie podawania taśmy (1) i popchnąć maksymalnie do tyłu.
1
13292L-142 Wer. A S4M Skrócony opis 2007-07-17
Ładowanie taśmy
4. Przeciągnąć końcówkę taśmy pod zespołem głowicy drukującej (2) i do przodu drukarki.
2
5. Zamknąć zespół głowicy drukującej.
9
6. Nawinąć taśmę w kierunku wskazówek zegara na wrzeciono odbierające (3).
3
2007-07-17 S4M Skrócony opis 13292L-142 Wer. A
Ładowanie taśmy
10

Usuwanie taśmy

Aby usunąć zużytą taśmę, należy wykonać następujące czynności:
1. Jeśli taśma nie została w całości zużyta, należy ją przeciąć lub przerwać przed wrzecionem
odbierającym.
Ostrzeżenie • Nie należy przecinać taśmy bezpośrednio na wrzecionie odbierającym. Grozi to uszkodzeniem wrzeciona.
2. Wcisnąć taśmę na listwy napinające wrzeciona odbierającego (1). Jednocześnie obrócić
pokrętło zwolnienia wrzeciona odbierającego taśmy przeciwnie do ruchu wskazówek zegara (
2).
Listwy napinające chowają się do wnętrza wrzeciona odbierającego taśmy, poluzowując taśmę.
1 2
3. Zsunąć taśmę z wrzeciona odbierającego taśmy.
13292L-142 Wer. A S4M Skrócony opis 2007-07-17
