Referenční příručka pro tiskárnu S4M
Tato příručka poskytuje informace pro denní provoz tiskárny. Podrobnější informace naleznete
v Uživatelské příručce pro tiskárnu S4M.
Pohled na tiskárnu
Obrázek 1 • Exteriér tiskárny
Přední strana
1
2
Zadní strana
3
4
Ovládací panel
1
Dvířka pro média
2
Vypínač napětí (O = vypnuto I = zapnuto)
3
Zástrčka pro napájení střídavým proudem
4
© 2007 ZIH Corp. Veškeré názvy a číselná označení produktů jsou ochrannými známkami Zebra
a Zebra a logo Zebra jsou registrovanými ochrannými známkami společnosti ZIH Corp.
17.7.2007 13292L-122 Úprava A
Všechna práva vyhrazena.
Ovládací panel
2
Ovládací panel
Indikátory, které poskytují základní informace o provozu, a tlačítka, kterými při běžném
provozu budete tiskárnu ovládat, viz Obrázek 2.
Obrázek 2 • Ovládací panel
2 1
POWER ALERT
3
MENU
CANCEL FEED
PAUSE
ENTER
4
5
Výstražný indikátor Bliká nebo trvale svítí, pokud tiskárna
1
vyžaduje zásah obsluhy.
Indikátor napětí Značí, že tiskárna je zapnutá.
2
Displej LCD Zobrazuje provozní stav tiskárny.
3
Indikátor PAUSE (Pozastavení) Bliká, když je tisk pozastaven.
4
Tlačítko PAUSE (Pozastavení) Stisknutím se spustí nebo pozastaví tisk.
5
13292L-122 Úprava A S4M Referenční příručka 17.7.2007
Komponenty tiskárny
Obrázek 3 zobrazuje komponenty uvnitř oddílu tiskárny pro práci s médiem. Vaše tiskárna
může vypadat o něco jinak vzhledem k instalaci volitelných prvků.
4
3
Obrázek 3 • Komponenty tiskárny S4M
Komponenty tiskárny
5
6
7
3
2
1
911
10
Sestava tiskové hlavy
1
Odvíjecí trn pásky*
2
Ovládací panel
3
Navíjecí trn pásky*
4
Dvířka pro média
5
Držák pro odvíjení médií
6
*Pouze u tiskáren, které mají nainstalován modul pro termotransfer.
7
8
9
10
11
8
Vo d i č odvíjení médií
Otvor pro založení
skládaných médií
Napínací mechanismus
Vo d i č médií
Odjišt’ovač tiskové hlavy
17.7.2007 S4M Referenční příručka 13292L-122 Úprava A
Založení médií
4
Založení médií
Tyto pokyny platí pro založení médií v rolích pro práci v režimu odtrhávání (Tear-Off)
(Obrázek 4). Pokyny pro založení skládaných médií nebo zakládání médií v jiných režimech
tisku najdete v Uživatelské příručce.

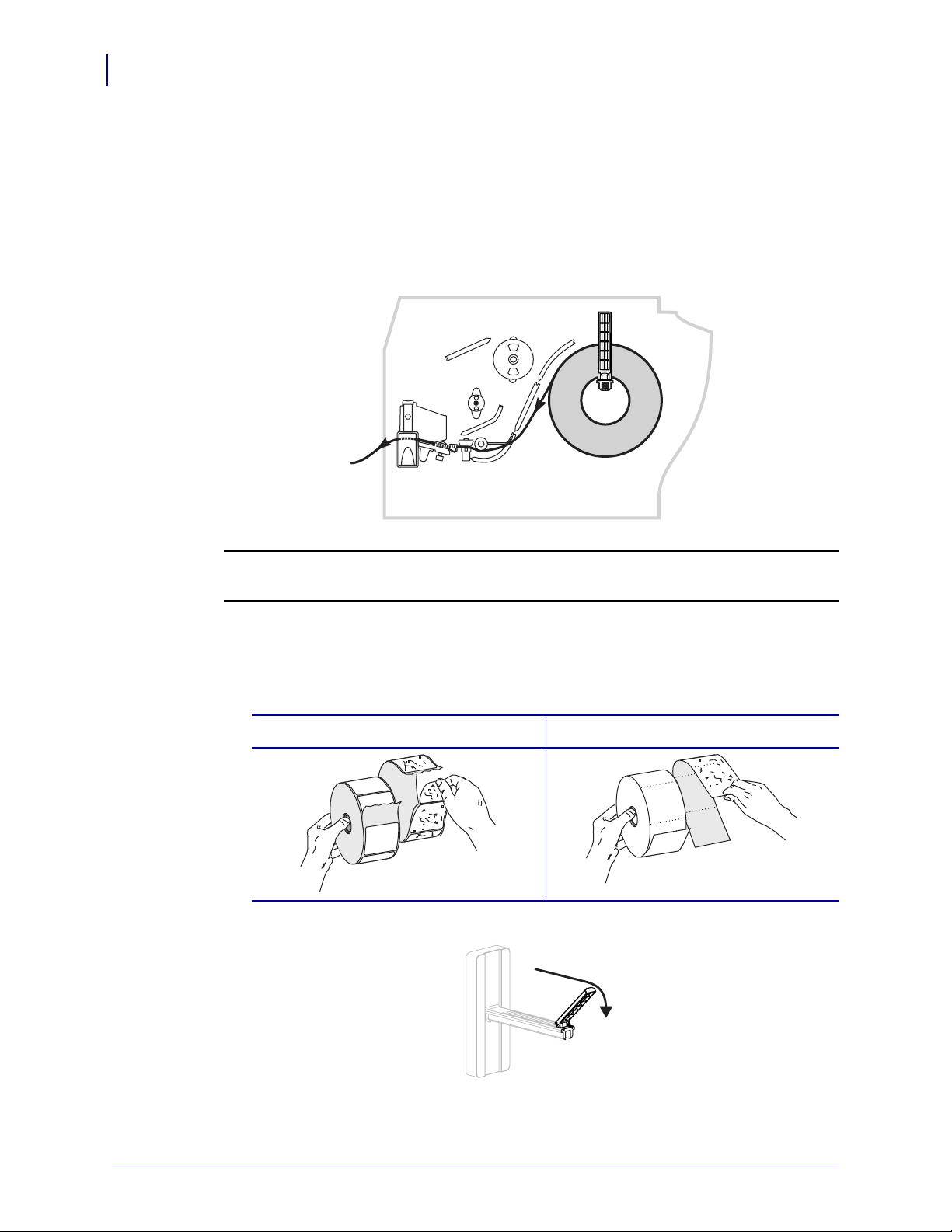

Obrázek 4 • Dráha média v režimu odtrhávání
Upozornění • Pokud zavádíte médium nebo pásku, sundejte si prstýnky či jiné šperky,
které by se mohly dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.
Médium v rolích pro práci v režimu odtrhávání založíte následujícím způsobem:
1. Odstraňte etikety nebo štítky a podklad, které odpovídají jednomu plnému otočení role
média, a vyhoďte je.
Etikety Štítky
2. Sklopte vodič médií.
13292L-122 Úprava A S4M Referenční příručka 17.7.2007
Založení médií

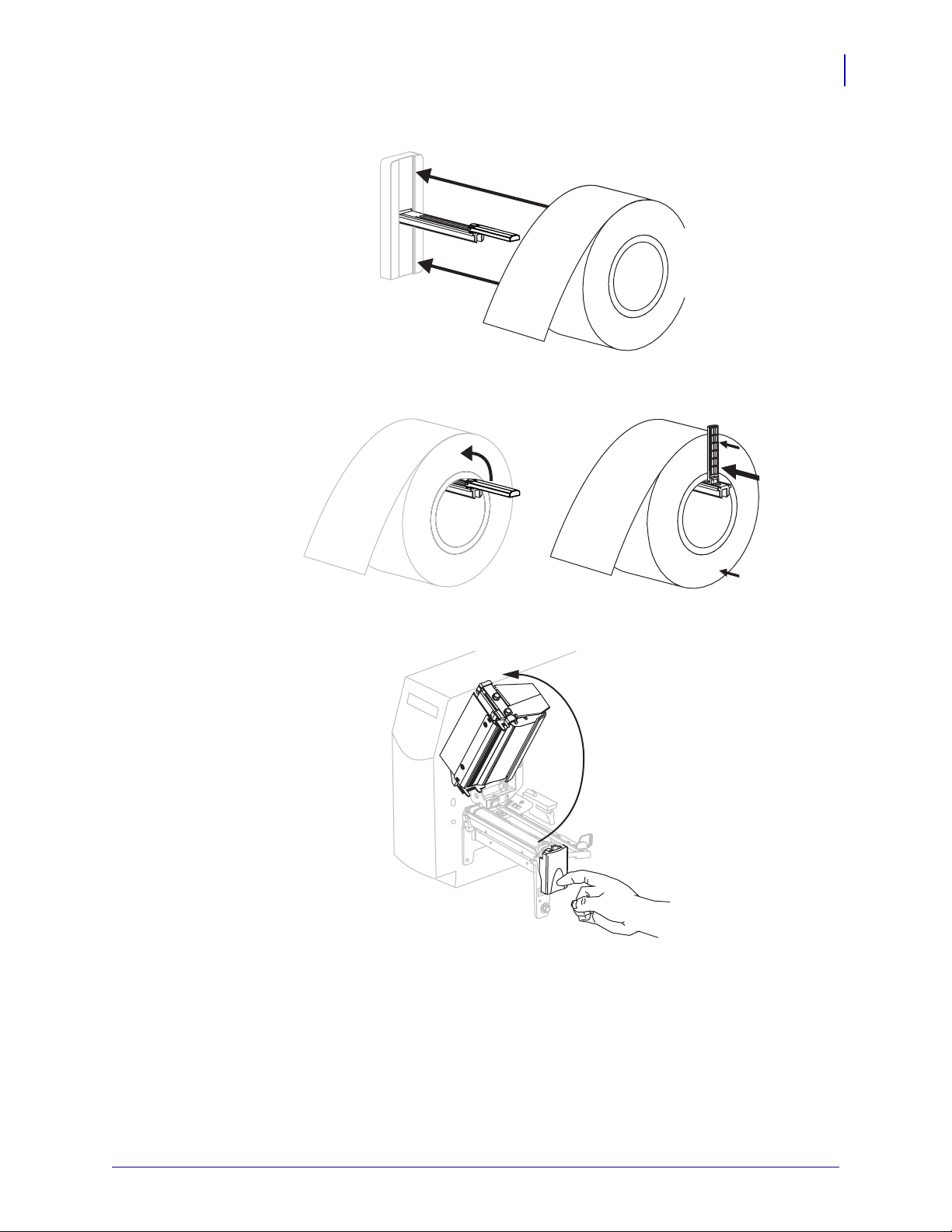

3. Umístěte roli média na držák média. Zatlačte roli dozadu až na doraz.
4. Přiklopte vodič média a pak ho přisuňte tak, aby se dotýkal okraje role, ale nebránil médiu
v pohybu.
5
5. Stisknutím odjišt’ovací páčky otevřete sestavu tiskové hlavy. Zvedněte tiskovou hlavu,
dokud nezapadne do otevřené polohy.
17.7.2007 S4M Referenční příručka 13292L-122 Úprava A
Založení médií
6

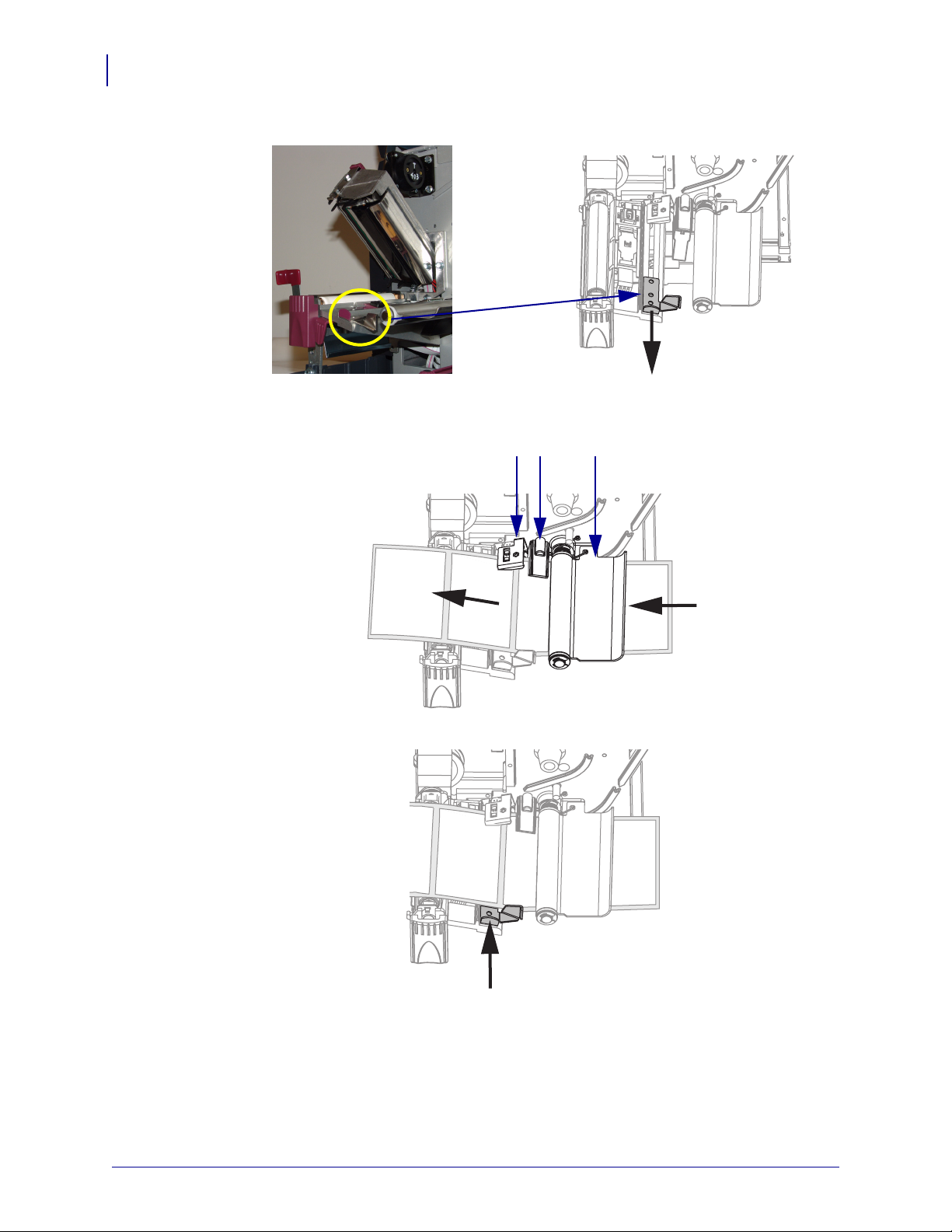

6. Vy s uňte vodič média
7. Ve ďte médium pod napínacím mechanismem (1), otvorem v průsvitovém senzoru (2)
a pod senzorem pásky (
3). Přitlačte médium k zadní straně průsvitového senzoru.
123
8. Přisuňte vodič médií tak, aby se zlehka dotýkal okraje média.
13292L-122 Úprava A S4M Referenční příručka 17.7.2007
Založení pásky
9. Sklopte sestavu tiskové hlavy do pracovní polohy.
10. Pokud je tisk pozastaven (bliká indikátor PAUSE), stisknutím tlačítka PAUSE tisk
znovu umožníte.
7
Založení pásky
Tento oddíl se týká pouze tiskáren, které mají nainstalován modul pro termotransfer.
Poznámka • Abyste zabránili opotřebení tiskové hlavy, vždy používejte pásku, která je širší
než médium. Pro přímý tepelný tisk pásku nezavádějte do tiskárny.

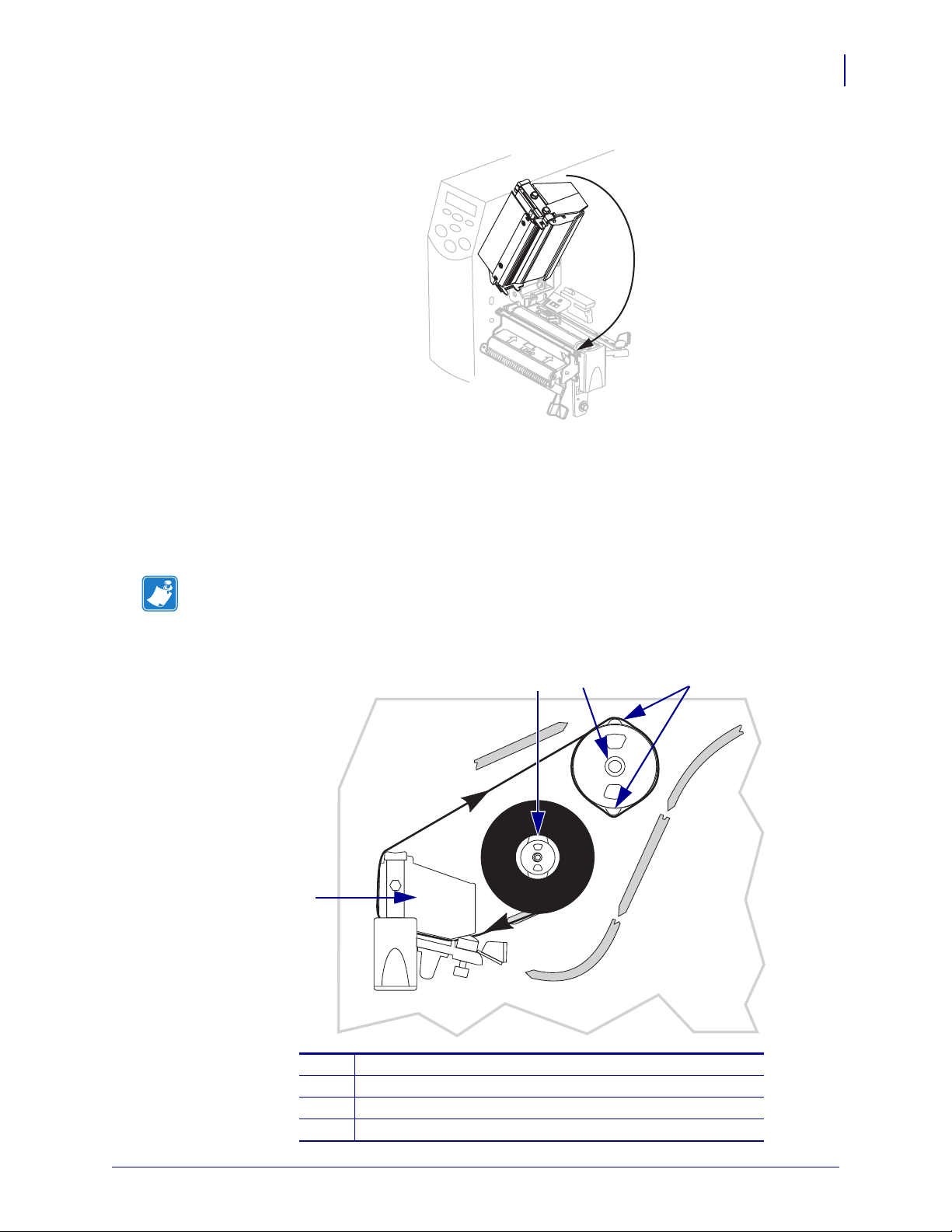

Obrázek 5 • Dráha pásky
3
2
1
4
Sestava tiskové hlavy
1
Odvíjecí trn pásky
2
Navíjecí trn pásky
3
Napínací lamely
4
17.7.2007 S4M Referenční příručka 13292L-122 Úprava A
Založení pásky
8
Upozornění • Pokud zavádíte médium nebo pásku, sundejte si prstýnky či jiné šperky,
které by se mohly dostat do kontaktu s tiskovou hlavou nebo jinými částmi tiskárny.

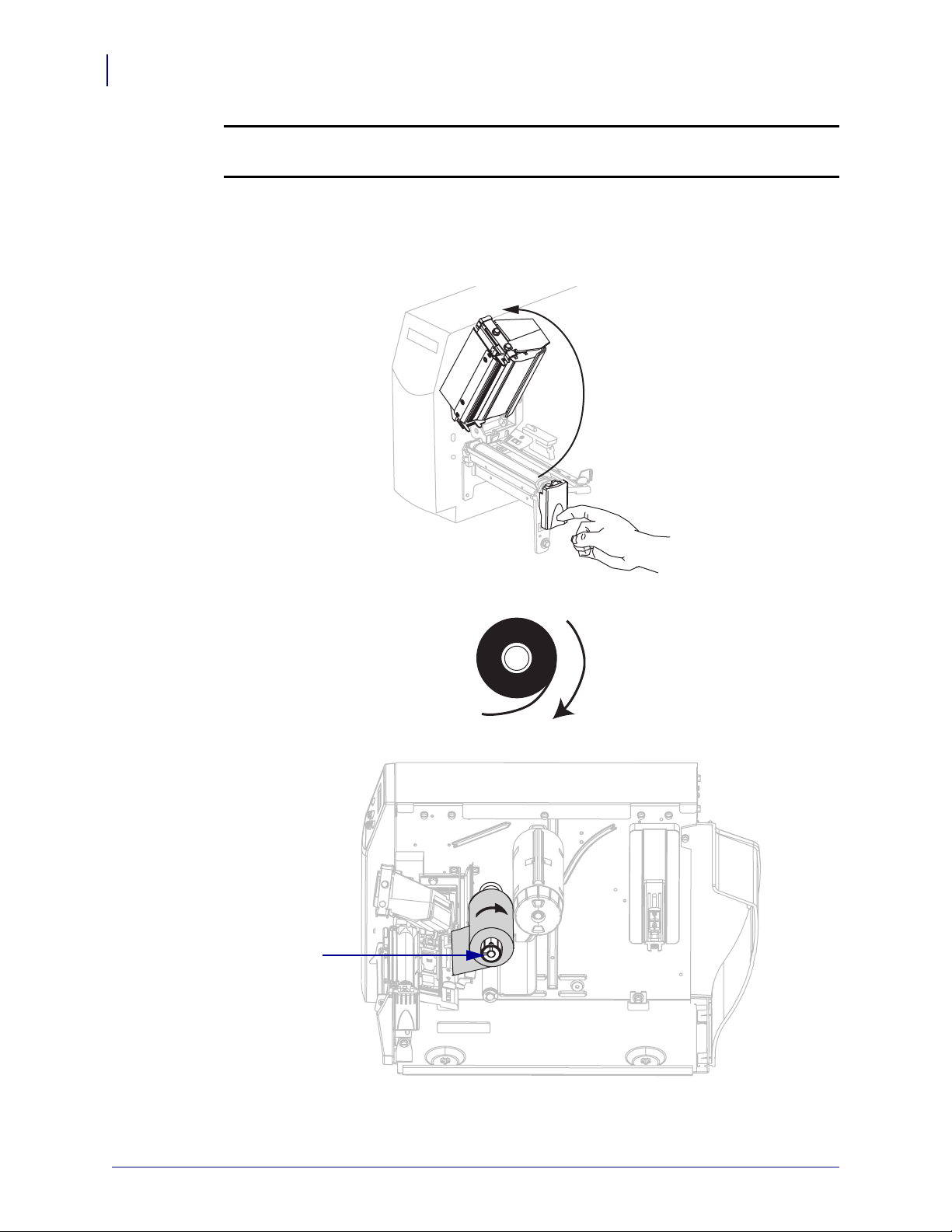

Pásku založíte následujícím způsobem:
1. Stisknutím odjišt’ovací páčky otevřete sestavu tiskové hlavy. Zvedněte tiskovou hlavu,
dokud nezapadne do otevřené polohy.
2. Kotouč pásky držte tak, aby se volný konec odvíjel po směru hodinových ručiček.
3. Umístěte kotouč pásky na odvíjecí trn pásky (1) a zatlačte až na doraz.
1
13292L-122 Úprava A S4M Referenční příručka 17.7.2007
Založení pásky
4. Ve ďte konec pásky pod sestavou tiskové hlavy (2) a ven přední stranou tiskárny.
2
5. Sklopte sestavu tiskové hlavy do pracovní polohy.
9
6. Pásku naviňte ve směru hodinových ručiček na navíjecí trn (3).
3
17.7.2007 S4M Referenční příručka 13292L-122 Úprava A
Založení pásky
10
Odstranění pásky
Použitou pásku odstraníte následujícím způsobem:
1. Pokud páska nedošla, přeřízněte nebo přetrhněte ji před navíjecím trnem pásky.
Upozornění • Neřežte pásku přímo na navíjecím trnu. Tím byste trn mohli poškodit.
2. Zmačkněte pásku v místě napínacích lamel navíjecího trnu (1). Zároveň otáčejte
odjišt’ovačem na konci navíjecího trnu proti směru hodinových ručiček (
2).
Napínací lamely zapadnou do navíjecího trnu a páska se uvolní.
1
2
3. Pásku sundejte z navíjecího trnu.
13292L-122 Úprava A S4M Referenční příručka 17.7.2007
