RS6000
Halkalı Tarayıcı
Hızlı Başlangıç Kılavuzu
2Hızlı Başlangıç Kılavuzu
© 2016 Symbol Technologies LLC, Zebra Technologies Corporation'ın bir alt kuruluşudur. Tüm hakları saklıdır.
Zebra; güvenilirliği, işlevselliği ya da tasarımı geliştirmek için tüm ürünlerde değişiklik yapma hakkını saklı tutar.
Zebra, burada tanımlanan herhangi bir ürünün, devrenin ya da uygulamanın kullanılmasından veya uygulanmasından
kaynaklanan ya da bunlarla bağlantılı hiçbir ürün sorumluluğunu kabul etmemektedir.
Zebra ürünlerinin kullanılabileceği hiçbir ürün birleşimi, sistem, cihaz, makine, malzeme, yöntem ya da süreci kapsayan
veya bunlarla ilgili hiçbir patent hakkı ya da patent altında hiçbir lisans açık bir şekilde, zımnen veya hukuki engele bağlı
olarak verilmemektedir. Zımni lisans yalnızca Zebra ürünlerinde bulunan ekipmanlar, devreler ve alt sistemler için söz
konusudur.
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için şu adresi ziyaret edin: http://www.zebra.com/warranty.
Servis Bilgileri
Ekipmanınızın kullanımıyla ilgili bir sorun yaşarsanız kurumunuzun Teknik veya Sistem Desteği Birimi ile iletişim kurun.
Ekipmanla ilgili bir sorun varsa destek birimi, aşağıdaki adresten Zebra Global Müşteri Destek Merkezi ile iletişime
geçecektir: http://www.zebra.com/support
.
Bu kılavuzun en son sürümünü şu adreste bulabilirsiniz: http://www.zebra.com/support
.
Özellikler
Görüntüleyici Penceresi
Pil
Pil Serbest Bırakma
Mandalı
Parmak Kayışı
Tarama Tetikleyicisi
Kayış Tokası
Bipleyici
Varlık Kontrol Etiketi Durum LED'i
Sistem LED'i
Konforlu Ped
İki (2) Adet
Döner Tetikleyici Aksamı
Geri Yükleme Tuşu Pil Kancası
Tetiklemesiz Kayış Tutucu
Bipleyici
Sistem LED'i
Konforlu Ped
İki (2) Adet
Görüntüleyici
Penceresi
RS6000 Halkalı Tarayıcı 3
Şekil 1-1 RS6000 Tetiklemeli Yapılandırma Özellikleri
Şekil 1-2 RS6000 Tetiklemesiz Yapılandırma Özellikleri
4Hızlı Başlangıç Kılavuzu
Kilitleme Yuvası
Pil
Pil Serbest Bırakma Mandalı
2
3
1
Pili Takma
1. Pili RS6000'in üst kısmına hizalayın ve metal köşeyi pil bölmesine takın.
2. Pili RS6000'in kilitleme yuvasına tamamen kaydırın.
3. Klik sesi duyana kadar pili RS6000'in içine doğru sert bir şekilde bastırın. Bu sesin duyulması pil serbest bırakma
mandalının RS6000'e tamamen takıldığından emin olmanızı sağlar.
Şekil 1-3 Pili Takma
Bluetooth Bağlantısı
NOT Aşağıdaki bağlantı yöntemleri yalnızca Zebra Mobil Bilgisayarlar için geçerlidir. Daha fazla bilgi için bkz. RS6000
Kullanım Kılavuzu, p/n MN-002704-xx.
NFC Tek Dokunuşla Eşleştirme
NFC özellikli RS6000, Bluetooth üzerinden Tek Dokunuşla Eşleştirme özelliğini destekler.
WT6000 ile bağlamak için:
1. WT6000'de NFC'nin etkinleştirildiğinden emin olun.
2. RS6000'in NFC simgesini WT6000'in NFC simgesiyle hizalayın.
Durum LED'i mavi renkte yanıp sönerek RS6000'in WT6000 ile bağlantı kurmaya çalıştığını belirtir. Bağlantı
kurulduğunda, Durum LED'i söner ve RS6000 bir kez düşük/yüksek bip sesi verir.
RS6000 Halkalı Tarayıcı 5
NFC Logosu
Şekil 1-4 NFC Antenlerini Dokundurma
NOT Tüm Zebra cihazları NFC okuyucuları ve Tek Dokunuşla Eşleştirme özelliğini desteklemeyebilir.
Scan2Pair
RS6000'i SSI kullanarak WT6000 ile eşleştirmek için:
1. WT6000'de, > öğesine dokunun. Bluetooth Pairing Utility (Bluetooth Eşleştirme Yardımcı Programı) açılır.
Şekil 1-5 Bluetooth Pairing Utility (Bluetooth Eşleştirme Yardımcı Programı)
2. RS6000 ile ekrandaki barkodu tarayın.
Durum LED'i mavi renkte yanıp sönerek RS6000'in WT6000 ile bağlantı kurmaya çalıştığını belirtir. Bağlantı
kurulduğunda, Durum LED'i söner ve RS6000 bir kez düşük/yüksek bip sesi verir.
WT6000, eşleştirme girişiminin başarılı olduğunu sesli veya görsel bir bildirimle belirtir. Bluetooth bağlantısı
kurulduğunda WT6000 ekranında açılır bildirimler görünür.
3. WT6000'de, öğesine dokunarak ana ekrana dönün.
6Hızlı Başlangıç Kılavuzu
Tarama
RS6000'de tetiklemeli ve tetiklemesiz olmak üzere iki tür tarama işlevi bulunur. Tetiklemeli ve tetiklemesiz taramayı
etkinleştirmeyle ilgili bilgi almak için bkz. RS6000 Kullanım Kılavuzu
Tetiklemeli Tarama
1. Mobil bilgisayarda bir tarama yazılımı uygulaması başlatın.
2. RS6000'i barkodun yaklaşık 22,8 cm (9 inç) uzağında tutun ve Tarama Tetikleyiciye basın. Artı şeklindeki lazer ışınını
barkodu kapsayacak şekilde tutun. RS6000, barkodun bir dijital resmini (görüntüsünü) çeker ve bu resmi barkodu
okumak için bellekte saklar.
Tarama LED'i yeşil renkte yanıp söner. Ardından barkodun doğru bir şekilde okunduğunu gösteren yüksek bir bip sesi
duyulur.
NOT Bazı yapılandırmalarda barkodun doğru bir şekilde okunduğu, mobil bilgisayarda çalışan yazılım uygulamasıyla gösterilir.
Tetiklemesiz Tarama
, p/n MN-002704-xx.
RS6000, otomatik tetikleme özelliğiyle birlikte gelir. Otomatik tetikleme modunda, kullanıcı bir barkodu taramak istediğinde
hem hareket hem de yakınlık sensörleri kullanılarak RS6000 tetiklenir.
RS6000, otomatik tetikleme modu etkin durumdayken hareket durduğunda otomatik olarak tarama yapar ve barkod,
RS6000'in yakınlık sensörünün algılama alanına yerleştirilir. RS6000 barkodu tarar ve ardından güç tasarrufu sağlamak için
düşük güç moduna geçer.
Otomatik tetikleme modunda barkod taramak için:
1. Mobil bilgisayarda bir tarama yazılımı uygulaması başlatın.
2. RS6000'i barkodun yaklaşık 22,8 cm (9 inç) uzağında tutun. Artı şeklindeki lazer ışınını barkodu kapsayacak şekilde
doğrultun. RS6000, barkodun bir dijital resmini (görüntüsünü) çeker ve bu resmi barkodu okumak için bellekte saklar.
Tarama LED'i yeşil renkte yanıp söner. Ardından barkodun doğru bir şekilde okunduğunu gösteren yüksek bir bip sesi
duyulur.
RS6000 Halkalı Tarayıcı 7
Şarj Etme
NOT RS6000 Kullanım Kılavuzu'nda açıklanan pil güvenliği yönergelerini uyguladığınızdan emin olun.
RS6000'i ve/veya yedek pili şarj etmek için aşağıdaki tabloda verilen aksesuarlardan birini kullanın.
Tablo 1-1 Şarj Etme ve İletişim
Şarj Etme İletişim
Açıklama Parça Numarası
Pil
(Cihazda)
Yalnızca Pil
microUSB -
USB
Ethernet
1 Yuvalı RS6000 USB Şarj
CRD-NGRS-1S1BU-01 Evet Evet Evet Hayır
İstasyonu
2 Yuvalı WT6000/RS6000
CRD-NWTRS-2SUCH-01 Evet HayırEvetHayır
Şarj İstasyonu
5 Yuvalı RS6000 Yalnızca
CRD-NGRS-5S5BC-01 Evet Evet HayırHayır
Şarj İstasyonu
5 Yuvalı RS6000 Ethernet
CRD-NGRS-5S5BE-01 Evet Evet HayırEvet
İstasyonu
10 Yuvalı WT6000/RS6000
CRD-NWTRS-10SCH-01 Evet HayırHayırHayır
Yalnızca Şarj İstasyonu
10 Yuvalı RS6000 Yalnızca
CRD-NGRS-5S5BC-01 Evet HayırHayırHayır
Şarj İstasyonu
4 Yuvalı Pil Şarj Cihazı SAC-NWTRS-4SCH-01 HayırEvetHayırHayır
20 Yuvalı Pil Şarj Cihazı SAC-NWTRS-20SCH-01 HayırEvetHayırHay
Tüm şarj aksesuarları ile ilgili ayrıntılı bilgi almak için bkz. RS6000 Kullanım Kılavuzu, p/n MN-002704-xx.
ır
8Hızlı Başlangıç Kılavuzu
RS6000'i Şarj Etme
RS6000'i şarj etmek için:
1. RS6000'i RS6000 şarj yuvasına takın.
Şekil 1-6 RS6000'i İstasyona Takma
2. RS6000'i şarj yuvasına doğru şekilde yerleştirildiğinden emin olun.
Yedek Pili Şarj Etme
1. Yedek pil yuvasına yedek pil takın.
Şekil 1-7 Pili İstasyona Takma
2. Pilin uygun bir şekilde yerleştirildiğinden emin olun. Yedek Pil Şarj LED'i yanıp sönerek cihazın şarj edildiğini gösterir.
RS6000 Halkalı Tarayıcı 9
Pili Şarj Etme
RS6000 Şarj LED'i RS6000'deki pilin şarj durumunu; Yedek Pil Şarj LED'i ise yedek pilin şarj durumunu gösterir.
Bkz. Tablo 1-2, sayfa 1-9. 3350 mAh pil oda sıcaklığında dört saatten kısa sürede tamamen şarj olur.
Tablo 1-2 Şarj LED'i Göstergeleri
Durum Gösterge
Kapalı Pil şarj olmuyor. Pil istasyona veya güç kaynağına doğru bir şekilde takılmamış. İstasyona güç
verilmiyor.
Sabit Sarı Pil şarj olmaktadır.
Sabit Yeşil Pil şarj işlemi tamamlandı.
Hızlı Yanıp
Sönen Kırmızı
(Saniyede 2
yanıp sönme)
Sabit Kırmı
Pilleri 0°C - 40°C (32°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz ve istasyon, pil sıcaklığını izler. Pil şarj işlemi
yalnızca pil güvenli şarj sıcaklığı sınırları içindeyse gerçekleştirilir. Daha yüksek sıcaklıklarda [örneğin yaklaşık +35°C
(+95°F)] ise cihaz veya şarj istasyonu, pili kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini
etkinleştirip devre dışı bırakabilir. Bu işlemde tam şarj döngüsünün tamamlanması için ek süre gerekebilir.
şarj işleminin anormal sıcaklıklara bağlı olarak devre dışı bırakılması halinde ilgili Durum LED'i aracılığıyla bildirimde
bulunur.
zı Bozuk pil şarj ediliyor veya tamamen şarj edildi.
Şarj hatası, örn.:
- Pil sıcaklığı şarj işlemi için çok düşük veya çok yüksektir.
- Pil, şarj döngüsü zaman aşımı aralığına ulaşmıştır. Pil şarj işlemi, tam şarj döngüsü (genellikle sekiz
saat) tamamlanmadan çok uzun sürmüştür.
Şarj istasyonu,
10 Hızlı Başlangıç Kılavuzu
Yedek Pil Şarj LED'i
Yedek Pil Yuvası
Güç LED'i
RS6000 Şarj Yuvası
RS6000 Şarj LED'i
RS6000 Şarj LED'i
RS6000 Şarj Yuvası
Güç LED'i
WT6000 Şarj Yuvası
WT6000 Şarj LED'i
1 Yuvalı RS6000 USB Şarj İstasyonu
Şekil 1-8 1 Yuvalı RS6000 USB Şarj İstasyonu
2 Yuvalı WT6000/RS6000 Şarj İstasyonu
Şekil 1-9 2 Yuvalı WT6000/RS6000 Şarj İstasyonu
5 Yuvalı RS6000 Yalnızca Şarj İstasyonu
Yedek Pil Şarj LED'i
Yedek Pil Yuvası
Güç LED'i
RS6000 Şarj Yuvası
RS6000 Şarj LED'i
RS6000 Şarj LED'i
RS6000 Şarj Yuvası
Güç LED'i
WT6000 Şarj Yuvası
WT6000 Şarj LED'i
RS6000 Halkalı Tarayıcı 11
Şekil 1-10 5 Yuvalı RS6000 Yalnızca Şarj İstasyonu
10 Yuvalı WT6000/RS6000 Yalnızca Şarj İstasyonu
Şekil 1-11 10 Yuvalı WT6000/RS6000 Yalnızca Şarj İstasyonu
12 Hızlı Başlangıç Kılavuzu
RS6000 Şarj LED'leri
Güç LED'i
RS6000 Şarj Yuvaları
Yedek Pil Şarj LED'i
Yedek Pil Yuvası
RS6000 Şarj Yuvası
RS6000 Şarj LED'i
100/100 Güç LED'i
1000 Güç LED'i

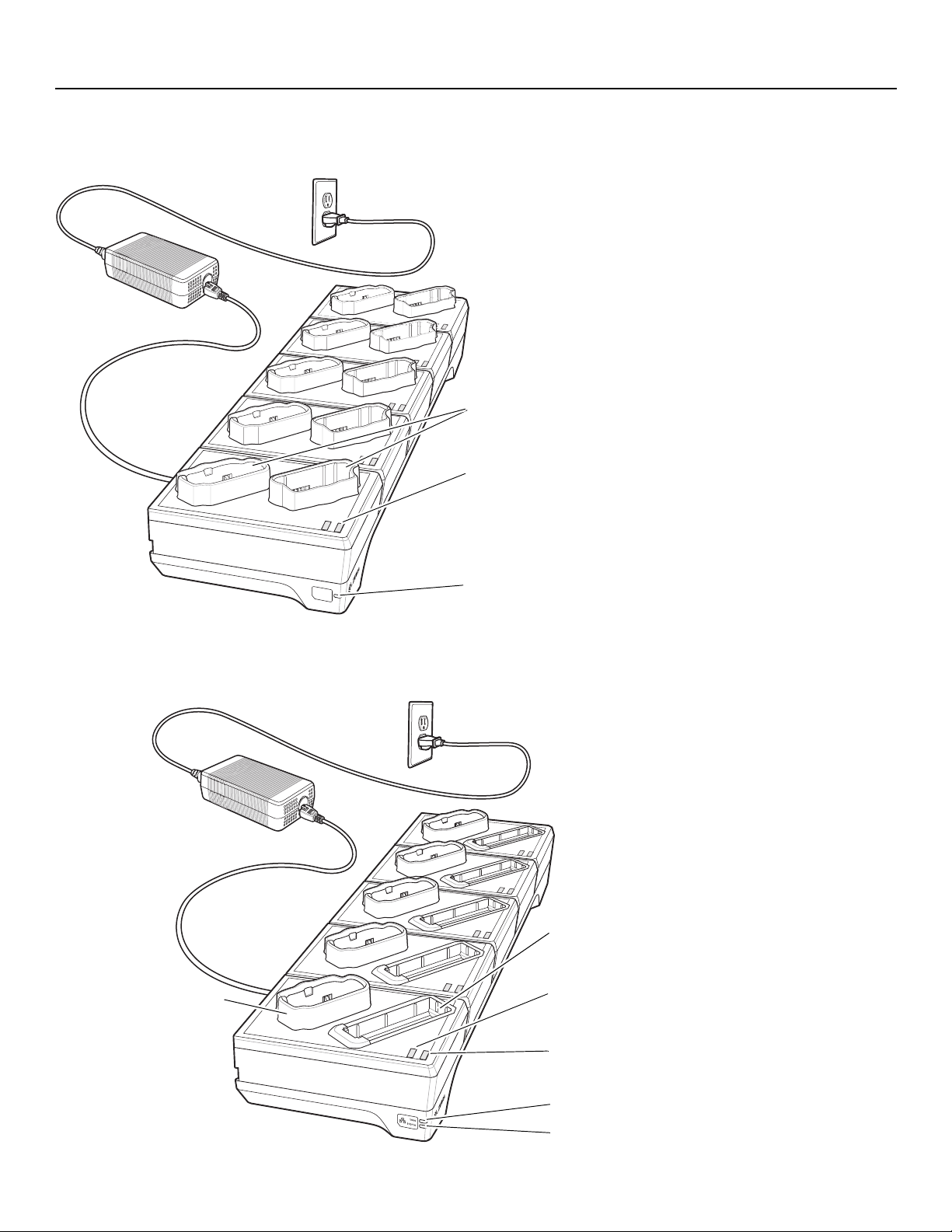

10 Yuvalı RS6000 Yalnızca Şarj İstasyonu
Şekil 1-12 10 Yuvalı RS6000 Yalnızca Şarj İstasyonu
5 Yuvalı RS6000 Ethernet İstasyonu
Şekil 1-13 5 Yuvalı RS6000 Ethernet İstasyonu
4 Yuvalı Pil Şarj Cihazı
Pil Şarj LED'leri (4)
Güç LED'i
Pil Şarj LED'leri (20)
Güç LED'i
Şekil 1-14 4 Yuvalı Pil Şarj Cihazı
RS6000 Halkalı Tarayıcı 13
20 Yuvalı Pil Şarj Cihazı
Şekil 1-15 20 Yuvalı Pil Şarj Cihazı
Zebra Technologies Corporation, Inc.
3 Overlook Point
Lincolnshire, IL 60069, ABD
http://www.zebra.com
Zebra ve stil verilmiş Zebra kafası, ZIH Corp. şirketinin ticari markalarıdır ve dünya çapındaki
birçok yargı merciinde kayıtlıdır. Diğer tüm ticari markalar ilgili sahiplerinin mülkiyetindedir.
© 2016 Symbol Technologies LLC, Zebra Technologies Corporation'ın bir alt kuruluşudur.
Tüm hakları saklıdır.
MN-002748-01TR Rev. A - Mayıs 2016
