RS6000
Skener na prstenu
Osnovne upute
2 Osnovne upute
© 2016 Symbol Technologies LLC, podružnica tvrtke Zebra Technologies Corporation. Sva prava pridržana.
Zebra pridržava pravo izmjene bilo kojeg proizvoda u svrhu poboljšanja pouzdanosti, funkcija ili dizajna.
Zebra ne preuzima odgovornost za proizvod koja proizlazi iz primjene ili upotrebe bilo kojeg ovdje opisanog proizvoda,
strujnog kruga ili aplikacije, ili je s njom povezana.
Ne daje se licenca, izričita ili podrazumijevana, po načelu estopela ili na drugi način pod pravom za patent ili patentom, koja
pokriva ili je povezana s bilo kojom metodom, kombinacijom te bilo kojim sustavom, aparatom, uređajem, materijalom ili
procesom koji može upotrebljavati proizvode tvrtke Zebra. Podrazumijevana licenca postoji samo za opremu, strujne
krugove i podsustave sadržane u proizvodima tvrtke Zebra.
Jamstvo
Cijelu izjavu o jamstvu za hardverske proizvode tvrtke Zebra potražite na web-stranici: http://www.zebra.com/warranty.
Servisne informacije
Ako imate problema s upotrebom opreme, obratite se službi za tehničku ili sistemsku podršku. Ako postoji problem s
opremom, oni će se obratiti centru za globalnu podršku tvrtke Zebra na adresi:
http://www.zebra.com/support
.
Najnoviju verziju ovog vodiča potražite na: http://www.zebra.com/support
.
Značajke
Prozor skenera
Baterija
Zasun za vađenje
baterije
Traka za pričvršćivanje
na prst
Okidač za skeniranje
Kopča trake
Zvučni indikator
Oznaka za kontrolu
sredstava
LED indikator statusa
LED sustava
Jastučići za udobnost
Dva (2) komada
Sklop za zakretanje
okidača
Tipka za vraćanje Kuka za bateriju
Držač trake bez okidača
Zvučni indikator
LED sustava
Jastučići za
udobnost
Dva (2) komada
Prozor skenera
Skener na prstenu RS6000 3
Slika 1–1 Značajke konfiguracije s okidačem kod modela RS6000
Slika 1–2 Značajke konfiguracije bez okidača kod modela RS6000
4 Osnovne upute
Utor za fiksiranje
Baterija
Zasun za vađenje baterije
2
3
1
Umetanje baterije
1. Poravnajte bateriju na vrhu uređaja RS6000 i umetnite metalni kut u odjeljak za bateriju.
2. Gurnite bateriju do kraja u utor za fiksiranje na uređaju RS6000.
3. Čvrsto pritišćite bateriju u RS6000 dok ne začujete da je sjela na mjesto, pazeći da zasun za vađenje baterije potpuno
fiksira bateriju na uređaju RS6000.
Slika 1–3 Umetanje baterije
Bluetooth veza
NAPOMENA Metode povezivanja u nastavku vrijede samo za mobilna računala tvrtke Zebra. Više informacija potražite u
Korisničkom priručniku za RS6000, broj dijela MN-002704-xx.
NFC Tap-to-Pair
Uređaj RS6000 ima omogućeno NFC povezivanje i podržava Bluetooth Tap-to-Pair.
Povezivanje s uređajem WT6000:
1. Provjerite je li NFC omogućen na uređaju WT6000.
2. Poravnajte NFC ikonu na uređaju RS6000 s NFC ikonom na uređaju WT6000.
LED indikator statusa bljeska plavo naznačujući da RS6000 pokušava uspostaviti vezu s uređajem WT6000. Nakon
uspostavljanja veze LED indikator statusa isključuje se, a RS6000 emitira jedan niz niskih/visokih zvučnih signala.
Skener na prstenu RS6000 5
NFC logotip
Slika 1–4 Antene za NFC povezivanje dodirom
NAPOMENA Ne podržavaju svi uređaji tvrtke Zebra NFC čitače i značajku Tap-to-Pair.
Scan2Pair
Uparivanje uređaja RS6000 i WT6000 koristeći SSI:
1. Na uređaju WT6000 dodirnite > . Otvorit će se Bluetooth Pairing Utility (uslužni program za Bluetooth uparivanje).
Slika 1–5 Bluetooth Pairing Utility (uslužni program za Bluetooth uparivanje)
2. Pomoću uređaja RS6000 skenirajte crtični kod na zaslonu.
LED indikator statusa bljeska plavo naznačujući da RS6000 pokušava uspostaviti vezu s uređajem WT6000. Nakon
uspostavljanja veze LED indikator statusa isključuje se, a RS6000 emitira jedan niz niskih/visokih zvučnih signala.
WT6000 naznačuje uspješno uparivanje zdravicom (zvuk i slika). Nakon uspostavljanja Bluetooth veze na zaslonu
uređaja WT6000 prikazat će se skočne obavijesti.
3. Na uređaju WT6000 dodirnite kako biste se vratili na glavni zaslon.
6 Osnovne upute
Skeniranje
RS6000 ima dvije vrste skeniranja, s okidačem i bez njega. Informacije o omogućavanju skeniranja s okidačem ili bez
njega potražite u Korisničkom priručniku za RS6000
Skeniranje s okidačem
1. Pokrenite softversku aplikaciju za skeniranje na mobilnom računalu.
2. Postavite RS6000 približno 22,8 cm (9 inča) od crtičnog koda i pritisnite okidač za skeniranje. Postavite končanicu
laserske zrake tako da pokriva crtični kod. RS6000 će snimiti digitalnu sliku crtičnog koda i spremiti je u memoriju za
dekodiranje.
LED indikator skeniranja bljeska zeleno i oglašava se glasan zvučni signal, što naznačuje da je crtični kod ispravno
dekodiran.
NAPOMENA U nekim konfiguracijama ispravno dekodiranje crtičnog koda naznačuje softverska aplikacija pokrenuta na
mobilnom računalu.
Skeniranje bez okidača
, broj dijela MN-002704-xx.
RS6000 ima mogućnost automatskog okidanja. U načinu rada automatskog okidanja koriste se senzori pokreta i blizine
kako bi se aktiviralo okidanje uređaja RS6000 kada korisnik namjerava skenirati crtični kod.
Kad je aktivirano automatsko okidanje, RS6000 automatski skenira kada se pokreti zaustave, a crtični kod nalazi unutar
polja prepoznavanja senzora blizine na uređaju RS6000. RS6000 skenira crtični kod i zatim prelazi na način rada niske
razine napajanja kako bi se uštedjela energija.
Skeniranje crtičnog koda u načinu rada automatskog okidanja:
1. Pokrenite softversku aplikaciju za skeniranje na mobilnom računalu.
2. Postavite RS6000 približno 22,8 cm (9 inča) od crtičnog koda. Usmjerite končanicu laserske zrake tako da pokriva
crtični kod. RS6000 će snimiti digitalnu sliku crtičnog koda i spremiti je u memoriju za dekodiranje.
LED indikator skeniranja bljeska zeleno i oglašava se glasan zvučni signal, što naznačuje da je crtični kod ispravno
dekodiran.
Skener na prstenu RS6000 7
Punjenje
NAPOMENA Pazite da pratite smjernice za sigurnost baterije opisane u Korisničkom priručniku za RS6000.
Za punjenje uređaja RS6000 i/ili rezervne baterije koristite neki od dodataka u tablici u nastavku.
Tablica 1–1 Punjenje i komunikacija
Punjenje Komunikacija
Opis Broj dijela
Baterija
(u uređaju)
Samo
baterija
microUSB
u USB
Ethernet
USB postolje za punjenje s
CRD-NGRS-1S1BU-01 Da Da Da Ne
1 ležištem za RS6000
Postolje za punjenje s
CRD-NWTRS-2SUCH-01 Da Ne Da Ne
2 ležišta za WT6000/RS6000
Postolje samo za punjenje s
CRD-NGRS-5S5BC-01 Da Da Ne Ne
5 ležišta za RS6000
Ethernet postolje s 5 ležišta
CRD-NGRS-5S5BE-01 Da Da Ne Da
za RS6000
Postolje samo za punjenje s
CRD-NWTRS-10SCH-01 Da Ne Ne Ne
10 ležišta za WT6000/RS6000
Postolje samo za punjenje s
CRD-NGRS-5S5BC-01 Da Ne Ne Ne
10 ležišta za RS6000
Punjač za bateriju s 4 ležišta SAC-NWTRS-4SCH-01 Ne Da Ne Ne
Punjač za bateriju s
SAC-NWTRS-20SCH-01 Ne Da Ne Ne
20 ležišta
Detaljne informacije o svim dodacima za punjenje potražite u Korisničkom priručniku za RS6000, broj dijela MN-002704-xx.
8 Osnovne upute
Punjenje uređaja RS6000
Punjenje uređaja RS6000:
1. Umetnite RS6000 u ležište za punjenje uređaja RS6000.
Slika 1–6 Umetanje uređaja RS6000 u postolje
2. Pazite da RS6000 ispravno sjedne na mjesto u ležištu za punjenje.
Punjenje rezervne baterije
1. Umetnite rezervnu bateriju u ležište za rezervnu bateriju.
Slika 1–7 Umetanje baterije u postolje
2. Provjerite je li baterija ispravno umetnuta. LED indikator punjenja rezervne baterije bljeska naznačujući da je punjenje
u tijeku.
Skener na prstenu RS6000 9
Punjenje baterije
LED indikator punjenja uređaja RS6000 naznačuje status punjenja baterije u uređaju RS6000, dok LED indikator punjenja
rezervne baterije naznačuje status punjenja rezervne baterije. Pogledajte Tablica 1–2 na str. 1-9. Baterija od 3350 mAh
potpuno će se napuniti za manje od četiri sata pri sobnoj temperaturi.
Tablica 1–2 LED indikatori punjenja
Stanje Naznačeno stanje
Isključeno Baterija se ne puni. Baterija nije ispravno umetnuta u postolje ili povezana s izvorom napajanja. Postolje
se ne napaja.
Svijetli žuto Punjenje baterije je u tijeku.
Svijetli zeleno Punjenje baterije dovršeno je.
Brzo bljeska
crveno
(2 bljeska u
sekundi)
Svijetli crveno Neispravna baterija puni se ili je potpuno napunjena.
Baterije punite pri temperaturama od 0 °C do 40 °C (32 °F do 104 °F). Uređaj i postolje nadziru temperaturu baterije.
Punjenje baterije izvršava se samo kada je baterija unutar granica sigurne temperature za punjenje. Pri višim
temperaturama (npr. približno +35 °C (+95 °F)) uređaj ili postolje za punjenje može kratkotrajno naizmjenično aktivirati i
deaktivirati punjenje baterije kako bi se održala prihvatljiva temperatura baterije. Taj proces može zahtijevati dodatno
vrijeme za dovršenje punog ciklusa punjenja. Postolje pomoću LED indikatora statusa naznačuje da je punjenje
onemogućeno zbog neodgovarajuće temperature.
Pogreška punjenja, npr.:
- Temperatura baterije preniska je ili previsoka za punjenje.
- Baterija je dosegla istek vremena ciklusa punjenja. Punjenja baterije traje predugo bez dovršetka
cijelog ciklusa punjenja (obično osam sati).
10 Osnovne upute
LED indikator punjenja
rezervne baterije
Ležište za rezervnu
bateriju
LED indikator
napajanja
Ležište za punjenje
za RS6000
LED indikator punjenja
uređaja RS6000
LED indikator punjenja
uređaja RS6000
Ležište za punjenje
za RS6000
LED indikator napajanja
Ležište za punjenje
za WT6000
LED indikator punjenja
uređaja WT6000
USB postolje za punjenje s 1 ležištem za RS6000
Slika 1–8 USB postolje za punjenje s 1 ležištem za RS6000
Postolje za punjenje s 2 ležišta za WT6000/RS6000
Slika 1–9 Postolje za punjenje s 2 ležišta za WT6000/RS6000
Postolje samo za punjenje s 5 ležišta za RS6000
LED indikator
punjenja rezervne
baterije
Ležište za rezervnu
bateriju
LED indikator
napajanja
Ležište za punjenje
za RS6000
LED indikator
punjenja uređaja
RS6000
LED indikator punjenja
uređaja RS6000
LED indikator napajanja
Ležište za punjenje za
WT6000
LED indikator punjenja
uređaja WT6000
Ležište za punjenje
za RS6000
Skener na prstenu RS6000 11
Slika 1–10 Postolje samo za punjenje s 5 ležišta za RS6000
Postolje samo za punjenje s 10 ležišta za WT6000/RS6000
Slika 1–11 Postolje samo za punjenje s 10 ležišta za WT6000/RS6000
12 Osnovne upute
LED indikatori punjenja
uređaja RS6000
LED indikator napajanja
Ležišta za punjenje za
RS6000
LED indikator punjenja
rezervne baterije
Ležište za rezervnu
bateriju
Ležište za punjenje za
RS6000
LED indikator punjenja
uređaja RS6000
LED indikator napajanja 100/100
LED indikator napajanja 1000

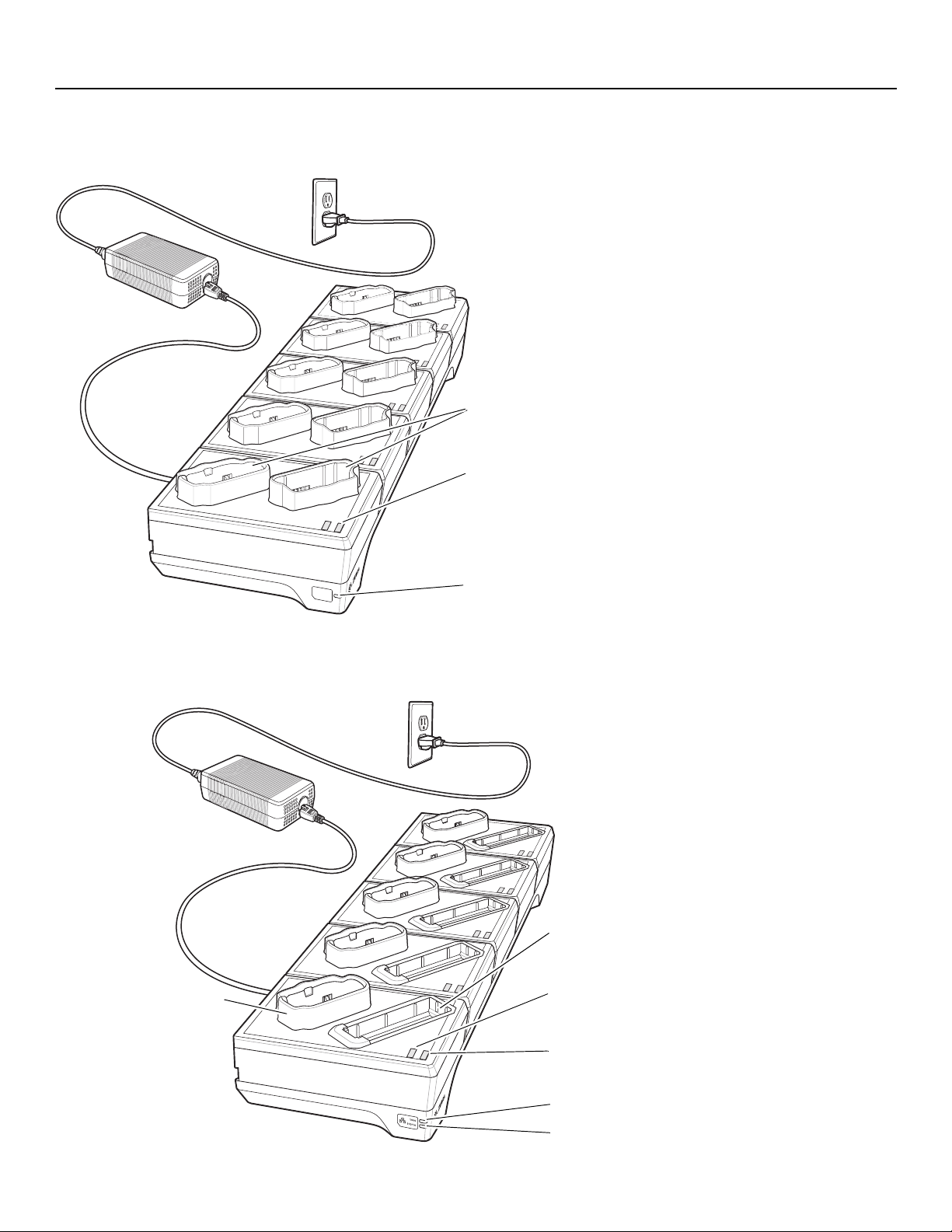

Postolje samo za punjenje s 10 ležišta za RS6000
Slika 1–12 Postolje samo za punjenje s 10 ležišta za RS6000
Ethernet postolje s 5 ležišta za RS6000
Slika 1–13 Ethernet postolje s 5 ležišta za RS6000
Punjač za bateriju s 4 ležišta
LED indikatori
punjenja baterije (4)
LED indikator
napajanja
LED indikatori punjenja
baterije (20)
LED indikator napajanja
Slika 1–14 Punjač za bateriju s 4 ležišta
Skener na prstenu RS6000 13
Punjač za bateriju s 20 ležišta
Slika 1–15 Punjač za bateriju s 20 ležišta
Zebra Technologies Corporation, Inc.
3 Overlook Point
Lincolnshire, IL 60069, U.S.A.
http://www.zebra.com
Riječ Zebra i stilizirani prikaz glave zebre zaštitni su znakovi tvrtke ZIH Corp., registrirani u
mnogim državama diljem svijeta. Svi ostali zaštitni znakovi pripadaju odgovarajućim vlasnicima.
© 2016 Symbol Technologies LLC, podružnica tvrtke Zebra Technologies Corporation.
Sva prava pridržana.
MN-002748-01HR prerađeno izdanje A – svibanj 2016
