RS5100
リング スキャナ
クイック スタート ガイド
MN-003559-03JA 改訂版 A
著作権
ZEBRA および図案化された Zebra ヘッドは、Zebra Technologies Corporation の商標であり、世界各地の多数の
法域で登録されています。その他のすべての商標は、該当する各所有者が権利を有しています。©2020 Zebra
Technologies Corporation および/ またはその関連会社。無断複写、転載を禁じます。
RS5100 クイック スタート ガイド
著作権および商標: 著作権と商標情報の詳細については、www.zebra.com/copyright
保証 : 保証に関する詳細情報については、www.zebra.com/warranty
エンド ユーザー ソフトウェア使用許諾契約: EULA の詳細情報については、www.zebra.com/eula
さい。
使用の条件
• 所有権の表明
本書には、Zebra Technologies Corporation およびその子会社 ( 「Zebra Technologies」) に所有権が属してい
る情報が含まれています。本書は、本書に記載されている機器の操作および保守を行うユーザーに限り、情報
の閲覧とその利用を目的として提供するものです。当社に所有権が属している当該情報に関しては、Zebra
Technologies の書面による明示的な許可がない限り、他の目的で利用、複製、または第三者へ開示することは
認められません。
• 製品の改善
Zebra Technologies は、会社の方針として、製品の継続的な改善を行っています。すべての仕様や設計は、
予告なしに変更される場合があります。
• 免責条項
Zebra Technologies では、公開されているエンジニアリング仕様およびマニュアルに誤りがないように、万全
の対策を講じていますが、まれに誤りが発生することがあります。Zebra Technologies は、かかる誤りを修正
する権利を留保し、その誤りに起因する責任は負わないものとします。
• 責任の限定
業務の逸失利益、業務の中断、業務情報の損失などを含めて、またはこれらに限定することなく、当該製品の
使用、使用の結果、またはその使用不能により派生した損害に関しては、いかなる場合でも、Zebra
Technologies、または同梱製品 (ハードウェアおよびソフトウェアを含む) の開発、製造、または納入に関与
したあらゆる当事者は、損害賠償責任を一切負わないものとします。さらにこれらの損害の可能性を事前に指
摘されていた場合でも、損害賠償責任を一切負わないものとします。一部の法域では、付随的または派生的損
害の除外または制限が認められないため、上記の制限または除外はお客様に適用されないことがあります。
でご確認ください。
を参照してください。
を参照してくだ
保証
Zebra のハードウェア製品の保証については、次のサイトにアクセスしてください。www.zebra.com/warranty
サービスに関する情報
本機器を使用する前に、お客様のネットワーク環境で運用するための設定、およびお使いのアプリケーションを
実行するための設定を行ってください。
本機器の使用中に問題が発生する場合は、お客様の使用環境を管理する技術サポートまたはシステム サポートに
お問い合わせください。本機器に問題がある場合、各地域の技術サポートまたはシステム サポートの担当者が、
Zebra グローバル カスタマー サポート (www.zebra.com/support
このガイドの最新版については、次のサイトでご確認ください。www.zebra.com/support
) に問い合わせます。
2
機能
イメージャ
ウィンドウ
バッテリ
フィンガー ストラップ
上部スキャン
トリガ
ストラップ バックル
システム LED
システム LED
コンフォート パッド
トリガ アセンブリ
復元キー
バッテリ リリース ラッチ
側面スキャン トリガ
NFC アイコン
クレードル用
充電パッド
シングル トリガ
図 1 RS5100 シングル トリガ設定機能
RS5100 クイック スタート ガイド
3
ダブル トリガ
イメージャ
ウィンドウ
バッテリ
フィンガー ストラップ
上部スキャン
トリガ
システム LED
システム LED
トリガ アセンブリ
復元キー
バッテリ リリース ラッチ
側面スキャン トリガ
NFC アイコン
クレードル用
充電パッド
USB スロット
( 一部の構成では
使用できません )
USB スロット
( 一部の構成では
使用できません )
図 2 RS5100 ダブル トリガ設定機能
RS5100 クイック スタート ガイド
4
バッテリの取り付け
バッテリ
バッテリ リリース ラッチ
1. RS5100 の上部にバッテリを合わせ、バッテリ収納部に挿入します。
図 3 バッテリの取り付け
2. バッテリを RS5100 のロック スロットに完全にスライドさせます。
RS5100 クイック スタート ガイド
3. カチッという音が聞こえるまで RS5100 内にバッテリをしっかりと押し、バッテリ リリース ラッチを本体に
完全にはめ込みます。
注:

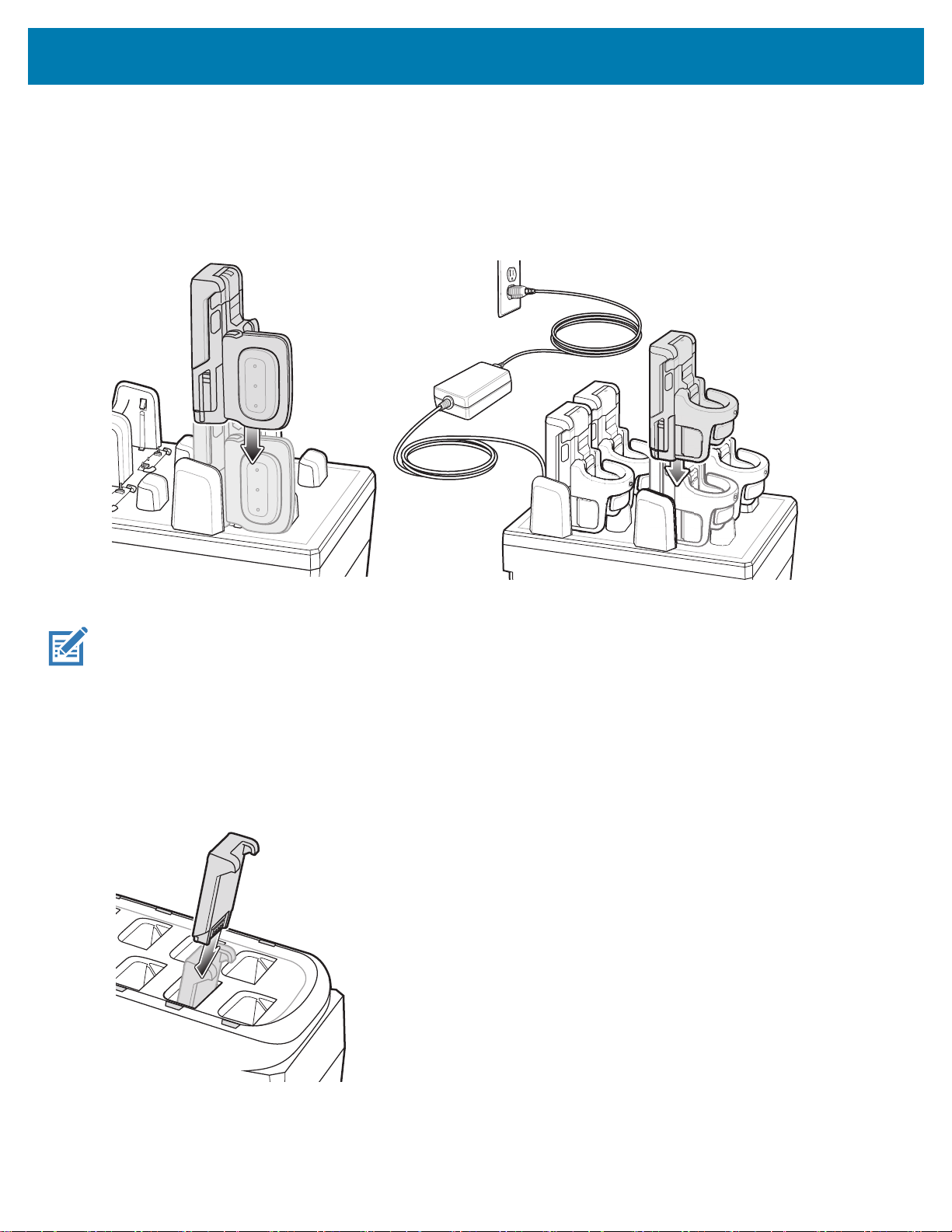

工場出荷時に出荷された新品のバッテリは、保護のため出荷モードで出荷されています。バッテリを有効にするには、

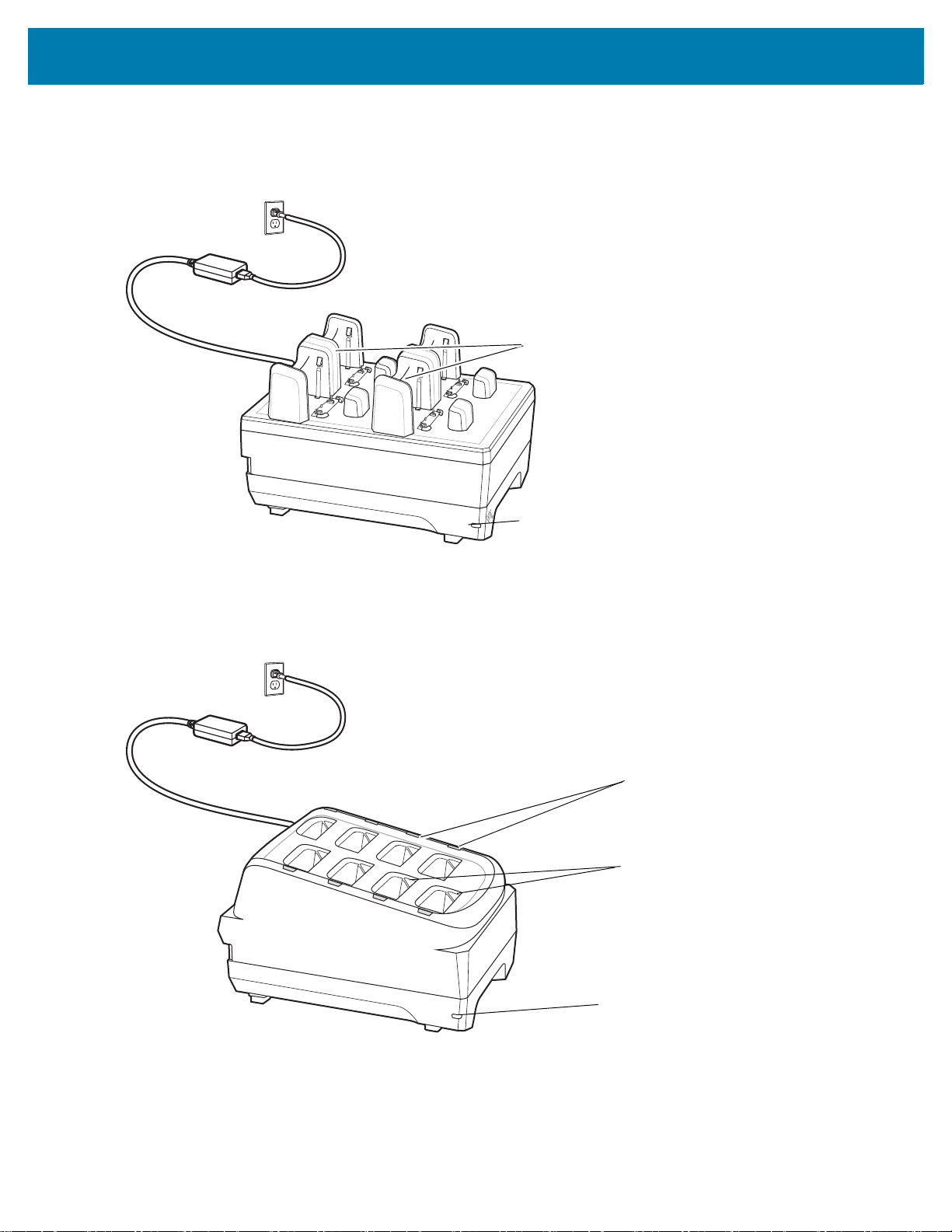

充電器 ( クレードルまたはバッテリ充電器 ) に差し込む必要があります。
バッテリの取り外し
1. ラッチが持ち上がるまで、バッテリ リリース ラッチを押し込みます。
図 4 バッテリの取り外し
5
RS5100 クイック スタート ガイド
2. バッテリを、バッテリ収納部からスライドして取り出します。
図 5 バッテリの取り外し
6
