RS507/RS507X
免持式成像器
快速参考指南
2 RS507/RS507X
保修
要获得 Zebra 硬件产品产品保修声明的完整内容，请访问：
www.zebra.com/warranty。
服务信息
如果使用设备时出现问题，请联系设施技术人员或系统支持人员。如果设备出现任
何问题，他们将与 Zebra 支持中心联系：http://www.zebra.com/support。
要获得本指南的最新版本，请访问：www.zebra.com/support。
快速参考指南
简介
本指南适用于以下型号：RS507 和 RS507X。
RS507 免持式成像器 （也称为成像器）是用于扫描一维和二维条码码制的佩戴式
条码扫描解决方案。该成像器还兼容各种可通过蓝牙进行通讯的移动数据终端。
它应用范围广泛，从仓库产品管理、快递公司送货处理到医药配送中心的处方药
处理，无一不包。
该成像器使用基于照相机的扫描技术，旨在提供灵活的免持操作，它符合人体工程
学的设计可兼顾右手和左手用户的舒适性。
它可在手动和自动触发两种模式下操作。 触发式成像器的自动触发结合了运动和
接近传感技术，是一项正在申请专利的智能传感技术。
关于本指南
本指南可提供有关以下主题的基本信息：
• 第 5 页上的无绳配置功能
• 第 6 页上的有绳配置功能
• 第 8 页上的入门指南 - 无绳配置
• 第 9 页上的入门指南 - 有绳配置
• 第 11 页上的状态指示
• 第 12 页上的蓝牙连接
• 第 13 页上的扫描
• 第 15 页上的自定义成像器
• 第 16 页上的重置成像器
• 第 17 页上的故障排除
• 第 18 页上的现场可更换部件
• 第 23 页上的清洁
有关详细信息，请参见 《RS507 免持式成像器产品参考指南》
(p/n 72E-120802)。www.zebra.com/support
。
3
4 RS507/RS507X
拆开成像器包装
打开装运箱后，请检查其中的物品。其中应包含以下物品：
型号
yy：
IM = SR 聚焦
DL = DL 聚焦
空白 = RS 507 （旧版）
X = RS 507 X （新版）
RS507z-yy2xxxxSTWR 使用标准电池的无绳
RS507z-
RS507z-
RS507z-
RS507z-
- 标准范围 (SR)：SR 聚焦用于最大限度增加远距离读取距离，是所有使用相同成像器的移动
计算产品上的标准配置。SR 聚焦未标明可读取 5 mil Code 39 或 6.6 mil Databar 条码，因此
不适合有较高密度读取要求的应用。这是默认配置，也是远距离读取范围比读取高密度符号的
能力更重要时的特别配置。
- 驾照 (DL)：DL 聚焦经优化可读取所有驾照，也标明了可读取 5 mil code 128 和 Databar
以及 5 Mil PDF417 等更高密度的代码。因此，在读取 EAN/UPC 代码时的范围会略微减小
（在照相品质符号上通常为 12"）。这是对于中等或低密度代码 （10 mil 及更高）而言读取
更高密度代码的能力比读取范围更为重要时的首选配置。在用于电子产品、药房或处理小物品
时建议使用 DL。
z：
触发式 RS507
yy
2xxxxSNWR 使用标准电池的无绳
yy
2xxxxENWR 使用大容量电池的无绳
yy
2xxxxCTWR 有绳触发式 RS507
yy
2xxxx0TWR 无电池的无绳触发式 RS507
无触发式 RS507
触发式 RS507。
说明
标准电池
大容量电池
有绳适配器
触发开关
快速参考指南
查看设备是否损坏。如果缺少任何配件或发现有损坏，请立即与 Zebra 支持中心
联系：www.zebra.com/support。
快速参考指南
成像器窗口
电池
电池释放闩锁
指环带
扫描触发开关
带扣
蜂鸣器
恢复键
左扫描 LED 指示器
右扫描 LED 指示器
舒适垫
触发开关组件
资产控制标签
无触发式配置
无触发带夹
触发式配置
无绳配置功能
5
6 RS507/RS507X
释放锁销
成像器窗口
指环带
扫描触发开关
舒适垫
有绳适配器
带扣
蜂鸣器
恢复键
左扫描 LED 指示器
右扫描 LED 指示器
触发开关组件
连接 WT4090 的接口电缆连接器
资产控制标签
有绳配置功能
快速参考指南
指环带
带扣
舒适垫
触发开关组件
注释：无需从触发开关
组件中取出指环带。
触发开关组件
扫描触发开关
更改触发位置
成像器的触发开关组件可旋转，以供左手或右手使用。
1. 从成像器的底部捏住并拉出成像器的舒适垫。
2. 确定用右手还是左手使用成像器，然后旋转触发开关组件。
7
小心
触发开关组件仅能沿成像器的底部旋转 180°。旋转触发开关组件时请勿
超过设计的止点位置。
3. 旋转触发开关组件，以使成像器位于食指和中指上时扫描触发开关位于大拇指
旁边。
4. 将舒适垫放在成像器上。
5. 将舒适垫按到成像器上。如果正确安装，舒适垫会 “锁定” 到位。
6. 将指环带插入带扣。
8 RS507/RS507X
锁定槽
电池
电池释放闩锁
扫描触发开关
入门指南 - 无绳配置
为电池充电
使用成像器前，请为电池充电。8 槽式电池充电器支持标准电池和大容量电池。
要为成像器的电池充电，请参见 《SAC5070 8 槽式电池充电器快速参考指南》
(p/n 72-11589-01)，可从以下网站获取：

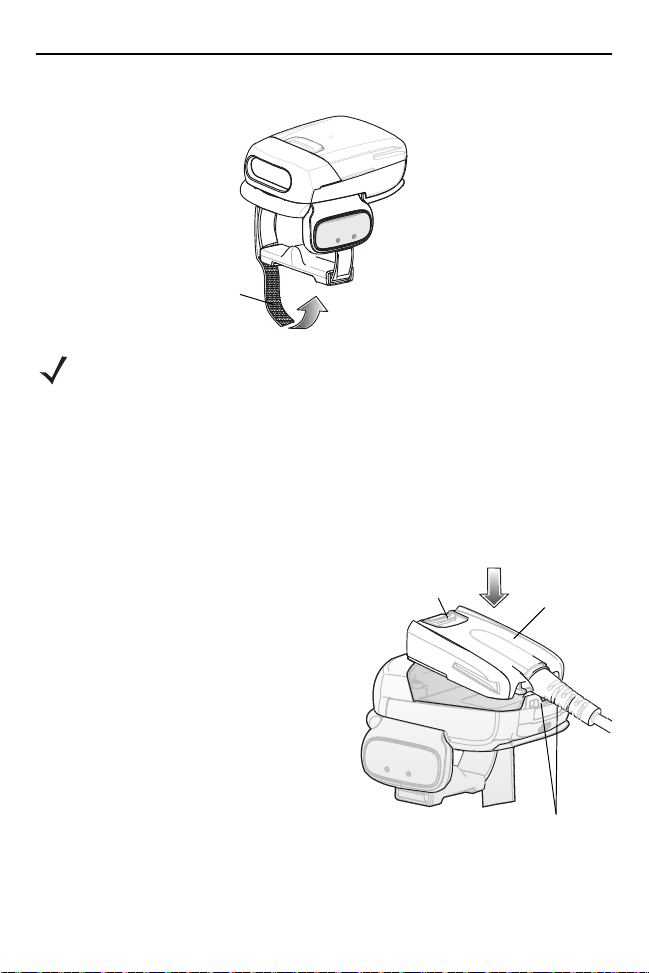

安装电池
1. 将电池对准成像器顶部。
2. 一直将电池推入成像器的锁定槽。
3. 将电池紧密地按入成像器，直到听到
“咔嗒” 声为止，确保电池释放钮完全
卡入成像器。
取出电池
1. 用一只手按住成像器。
2. 按电池释放钮。
3. 从成像器锁定槽向上拉出电池。
佩戴成像器
www.zebra.com/support。
1. 将成像器滑到食指和中指上，使扫描触发开关位于拇指旁边。
