RS507/RS507X
Наручный имидж-сканер
Краткое справочное
руководство
2 RS507/RS507X
Гарантия
С полным текстом гарантийного обязательства на оборудование Zebra
можно ознакомиться по адресу: www.zebra.com/warranty.
Информация по обслуживанию
При возникновении проблем с использованием оборудования обратитесь
в службу технической или системной поддержки вашего предприятия. При
возникновении неполадок оборудования специалисты этих служб обратятся
в Центр поддержки Zebra по адресу: www.zebra.com/support.
Последняя версия этого руководства доступна по адресу:
www.zebra.com/support.
Краткое справочное руководство 3
Введение
Настоящее руководство относится к номерам моделей RS507 и RS507X.
Наручный имидж-сканер RS507 (далее "имидж-сканер") — решение для
сканирования штрихкодов 1D и 2D для носимых компьютеров. Имидж-сканер
совместим также с широким спектром мобильных компьютеров с
возможностью подключения по Bluetooth.
Имидж-сканер предназначен для множества сценариев использования — от
управления складскими запасами и обработки данных курьерской доставки,
до учета лекарств в фармакологических дистрибьюторских центрах.
В имидж-сканере реализована технология сканирования с использованием
фотокамеры, которая обеспечивает гибкость в режиме работы без рук с
учетом эргономических особенностей как левшей, так и правшей.
Имидж-сканер может работать как в ручном, так и в автоматическом
режимах. Автоматическое сканирование — это технология
интеллектуального датчика (подана заявка на патент), которая
сочетает распознавание движения и приближения для автоматического
срабатывания имидж-сканера.
О настоящем руководстве
В данном руководстве представлена основная информация по
следующим разделам:
• Беспроводная конфигурация на стр. 6
• Проводная конфигурация на стр. 7
• Начало работы: беспроводная конфигурация на стр. 9
• Начало работы: проводная конфигурация на стр. 11
• Индикаторы состояния на стр. 13
• Соединение Bluetooth на стр. 14
• Сканирование на стр. 16
• Настройка имидж-сканера на стр. 18
• Сброс настроек имидж-сканера на стр. 19
• Поиск и устранение неисправностей на стр. 21
• Компоненты, заменяемые на месте эксплуатации на стр. 23
• Чистка на стр. 29
4 RS507/RS507X
Подробную информацию см. в справочном руководстве пользователя
наручного имидж-сканера RS507, номер по каталогу 72E-120802-xx,
доступном по адресу: www.zebra.com/support
.
Распаковка имидж-сканера
После вскрытия транспортировочной упаковки проверьте ее содержимое.
Комплект поставки:
Модель
yy:
IM = фокус SR
DL = фокус DL
z:
blank = RS507
(старая модель)
x = RS507X
(новая модель)
RS507z-yy2xxxxSTWR RS507, беспроводной,
yy
RS507z-
RS507z-
RS507z-
RS507z-
2xxxxSNWR RS507, беспроводной,
yy
2xxxxENWR RS507, беспроводной,
yy
2xxxxCTWR RS507, проводной,
yy
2xxxx0TWR RS507, беспроводной,
с пусковой кнопкой
сканирования, со
стандартным
аккумулятором
без пусковой кнопки
сканирования,
со стандартным
аккумулятором
без пусковой кнопки
сканирования,
с аккумулятором
расширенной емкости
с пусковой кнопкой
сканирования
с кнопкой сканирования,
без аккумулятора
Описание
Пусковая кнопка
Проводной адаптер
Стандартный аккумулятор
Аккумулятор расширенной емкости
Краткое справочное руководство
Краткое справочное руководство 5
- Стандартный диапазон (SR): фокусировка такого типа применяется для
максимального увеличения дальности считывания и доступна в качестве стандартной
функциональности на всех мобильных вычислительных устройствах, использующих
один и тот же имидж-сканер. Фокусировка типа SR не предназначена для считывания
штрихкодов Code 128 плотностью 5 мил и Databar плотностью 6,6 мил, поэтому не
подходит для сценариев использования, при которых работа ведется с данным типом
штрихкодов и штрихкодов более высокой плотности. Данная конфигурация является
конфигурацией по умолчанию, а также может использоваться как конфигурация по
выбору в тех случаях, когда дальность диапазона сканирования имеет приоритет над
возможностью считывания кодов высокой плотности.
- Водительские удостоверения (DL): фокусировка такого типа оптимизирована для
считывания водительских удостоверений и подходит для считывания кодов более
высокой плотности, например штрихкоды Code 128 и Databar плотностью 5 мил и
PDF417 плотностью 5 мил. В результате диапазон при считывании штрихкодов
EAN/UPC немного сокращается (обычно 30,5 см для кодов фотографического
качества). Данная конфигурация является предпочтительной в тех случаях, когда
возможность считывания штрихкодов более высокой плотности имеет приоритет над
дальностью считывания штрихкодов более низкой плотности (10 мил и больше).
Тип фокусировки DL рекомендуется при работе с э лектроникой , мелкими компонентами
и в фармацевтической сфере.
Проверьте оборудование на наличие повреждений. При неполном
комплекте поставки, или в случае наличия каких-либо повреждений сразу
обратитесь в службу поддержки Zebra по адресу: www.zebra.com/support.
6 RS507/RS507X
Окно имидж-сканера
Аккумулятор
Защелка аккумулятора
Ремешок для пальцев
Пусковая кнопка сканирования
Дужка ремешка
Динамик
Кнопка восстановления
Левый индикатор
сканирования
Правый индикатор сканирования
Мягкая накладка
Поворотный блок кнопки
сканирования
Инвентарная этикетка
Конфигурация без пусковой кнопки
Бескнопочный держатель для ремешка
Конфигурация с пусковой кнопкой
Беспроводная конфигурация

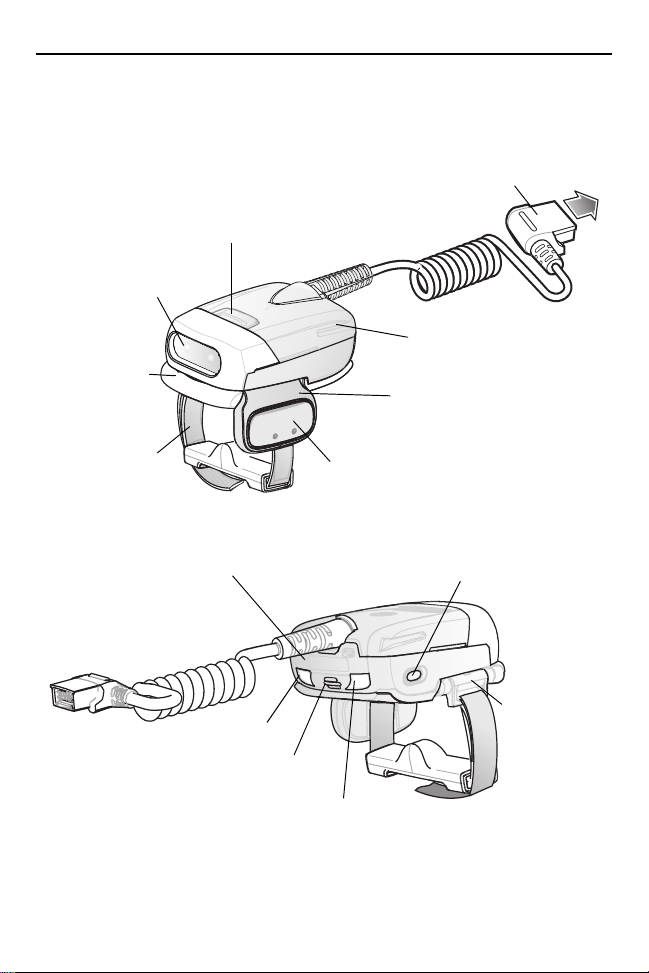

Краткое справочное руководство 7
Защелка
Окно имидж-сканера
Ремешок для пальцев
Пусковая кнопка сканирования
Мягкая накладка
Проводной адаптер
Дужка ремешка
Динамик
Кнопка восстановления
Левый индикатор сканирования
Правый индикатор сканирования
Поворотный блок кнопки
сканирования
Разъем интерфейсного кабеля к WT4090
Инвентарная этикетка
Проводная конфигурация
8 RS507/RS507X
Ремешок для пальцев
Дужка ремешка
Мягкая накладка
Поворотный блок
кнопки сканирования
Примечание. Не
обязательно снимать
ремешок для пальцев
с поворотного блока
кнопки сканирования.
Поворотный блок кнопки
сканирования
Пусковая кнопка сканирования

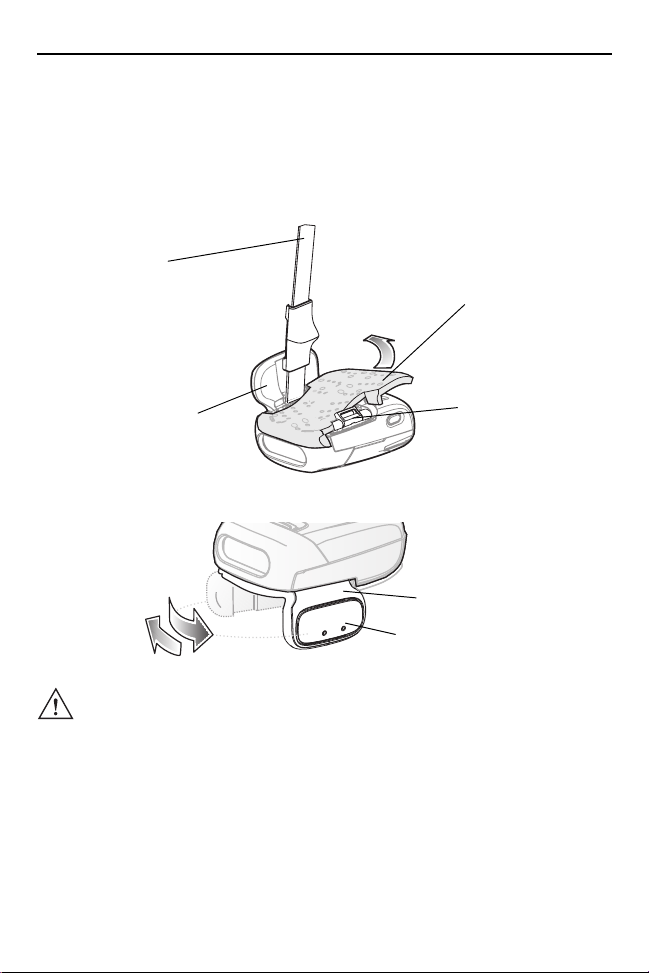

Изменение расположения пусковой кнопки
Поворотный блок пусковой кнопки имидж-сканера можно поворачивать для
работы левой или правой рукой.
1. Удерживая мягкую накладку с нижней стороны имидж-сканера,
вытяните ее.
2. Определите положение поворотного блока кнопки сканирования
в зависимости от использования правой или левой рукой.
ВНИМАНИЕ
3. Поворачивайте поворотный блок кнопки сканирования таким образом,
чтобы кнопка сканирования находилась рядом с большим пальцем при
надевании имидж-сканера на указательный и средний пальцы.
4. Поместите мягкую накладку на имидж-сканер.
! Максимальный угол поворота блока пусковой кнопки
сканирования составляет 180° в плоскости вокруг основания
имидж-сканера. Не пытайтесь повернуть поворотный блок
кнопки сканирования дальше ограничительных отметок.
Краткое справочное руководство 9
Фиксирующие пазы
Аккумулятор
Защелка
аккумулятора
5. Прижмите мягкую накладку к имидж-сканеру. При правильной установке
мягкая накладка фиксируется на месте.
6. Вставьте ремешок для пальцев в дужку для ремешка.
Начало работы: беспроводная
конфигурация
Зарядка аккумулятора
Зарядите аккумулятор перед использованием имидж-сканера. Зарядное
устройство на 8 аккумуляторов поддерживает зарядку как стандартных
аккумуляторов, так и аккумуляторов расширенной емкости.
Подробнее о зарядке аккумулятора имидж-сканера см. в кратком
справочном руководстве зарядного устройства на 8 аккумуляторов
SAC5070, номер по каталогу 72-11589-xx по адресу: www.zebra.com/support
Установка аккумулятора
1. Совместите аккумулятор с верхней
частью имидж-сканера.
2. Протолкните аккумулятор в
фиксирующие пазы имидж-сканера.
3. Плотно прижмите аккумулятор к
имидж-сканеру до щелчка фиксатора
аккумулятора.
.
Извлечение
аккумулятора
1. Удерживайте имидж-сканер
одной рукой.
2. Нажмите на фиксатор аккумулятора.
3. Потяните аккумулятор вверх, чтобы освободить его из фиксирующих
пазов имидж-сканера.
10 RS507/RS507X
Пусковая кнопка
сканирования
Ремешок
для пальцев
Ношение имидж-сканера
1. Наденьте имидж-сканер на указательный и средний пальцы таким
образом, чтобы пусковая кнопку сканирования располагалась рядом
с большим пальцем.
2. Затяните ремешок для пальцев.
ПРИМЕЧАНИЕ
. При первом использовании имидж-сканера после
включения питания нажмите и отпустите пусковую
кнопку сканирования, чтобы включить ручной режим
(это отключает включенный по умолчанию
автоматический режим).
Краткое справочное руководство 11
Фиксирующие пазы
Защелка
адаптера
Проводной
адаптер
Разъем интерфейсного
кабеля
Интерфейсный разъем терминала
Кнопка
отсоединения
Начало работы: проводная
конфигурация
Для начала работы с имидж-сканером необходимо установить
проводной адаптер.

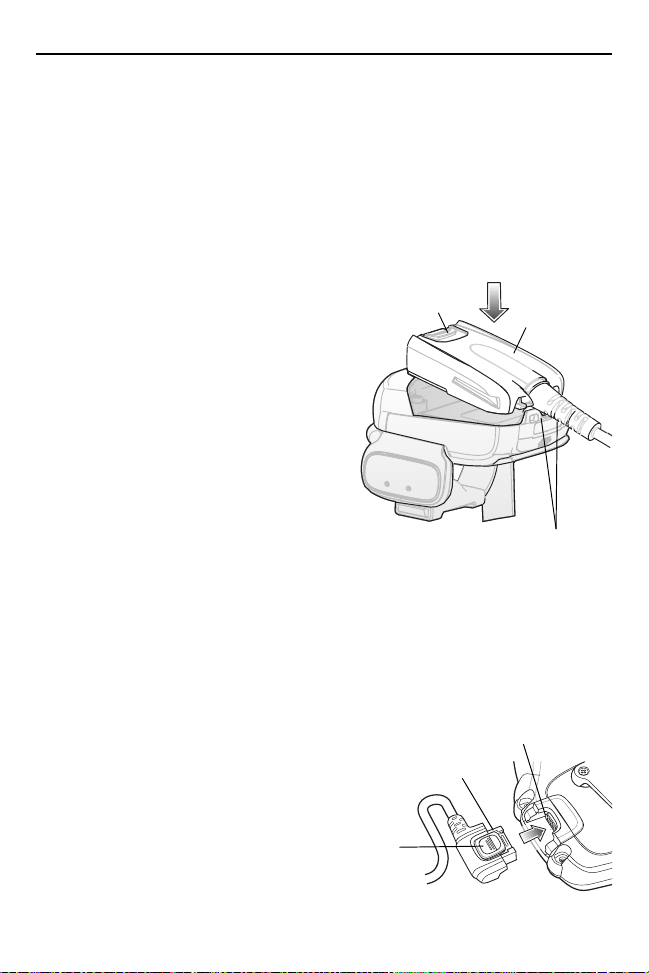

Установка проводного адаптера
1. Совместите проводной адаптер с
верхней частью имидж-сканера.
2. Протолкните проводной адаптер в
фиксирующие пазы имидж-сканера.
3. Плотно прижмите проводной
адаптер к имидж-сканеру до щелчка
фиксатора адаптера.
Извлечение проводного
адаптера
1. Удерживайте имидж-сканер
одной рукой.
2. Нажмите на фиксатор адаптера.
3. Потяните проводной адаптер вверх, чтобы освободить его из
фиксирующих пазов имидж-сканера.
Подключение к носимому терминалу
Имидж-сканер подключается к терминалу и закрепляется на пальцах руки.
Чтобы подключить имидж-сканер
к терминалу:
1. Удалите заглушку
интерфейсного разъема на
терминале.
2. Подключите разъем
интерфейсного кабеля
имидж-сканера к
интерфейсному разъему на терминале.
12 RS507/RS507X
Пусковая кнопка
сканирования
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
aaaaaaaaaaaaaaaaa
4t×Q
Ремешок для
пальцев
Чтобы отключить имидж-сканер от терминала:
1. Нажмите кнопку отсоединения на разъеме интерфейсного кабеля.
2. Потяните разъем интерфейсного кабеля из терминала.
Ношение имидж-сканера
1. Наденьте имидж-сканер на указательный и средний пальцы таким
образом, чтобы пусковая кнопку сканирования располагалась
рядом с большим пальцем.
2. Затяните ремешок для пальцев.
ПРИМЕЧАНИЕ
. При первом использовании имидж-сканера нажмите
и отпустите пусковую кнопку сканирования, чтобы
включить ручной режим (это отключает включенный
по умолчанию автоматический режим).
Краткое справочное руководство 13
Индикаторы состояния
На имидж-сканере есть два индикатора сканирования с одинаковыми
показаниями. В имидж-сканере есть также динамик, подающий различные
звуковые сигналы.
ПРИМЕЧАНИЕ
Светодиодная
№
индикация
1. Нет Высокий/низкий Связь по Bluetooth отключена.
2. Быстро мигает
зеленым
3. Нет Низкий/высокий Имидж-сканер подключен по
4. Нет Высокий/низкий Связь по Bluetooth отключена,
5. Нет Высокий/низкий/
6. Нет Длинный низкий/
7. Нет Длинный низкий/
8. Однократно
мигает зеленым
. В проводной конфигурации звуковые сигналы
выводятся только через динамик подключенного
терминала.
Звуковая
индикация
Нет Попытка подключения по
Bluetooth.
Bluetooth.
имидж-сканер вне зоны
покрытия.
высокий/низкий
длинный высокий
длинный высокий/
Длинный низкий/
длинный высокий
Высокая Индикация корректного
Штрихкод сопряжения
по Bluetooth считан корректно.
Попытка подключения по
Bluetooth не удалась.
Попытка подключения по
Bluetooth отклонена.
сканирования.
Описание
14 RS507/RS507X
Светодиодная
№
индикация
9. Нет 4 длинных
10. Мигает красным 2 коротких
11. Долгий красный,
затем короткий
зеленый
Звуковая
индикация
звуковых
сигнала
звуковых сигнала
Высокий/низкий
Высокий/низкий
Описание
Отсутствие соединения
Bluetooth после неудавшейся
попытки восстановления связи.
Низкий уровень заряда
аккумулятора.
Чистая загрузка выполнена
успешно.
Соединение Bluetooth
Установка соединения Bluetooth
Чтобы установить соединение Bluetooth с мобильным компьютером:
1. Убедитесь, что имидж-сканер находится в диапазоне 10 метров от
мобильного компьютера.
2. Установите аккумулятор в имидж-сканер.
3. Запустите приложение для отображения адреса устройства Bluetooth
(BD) на мобильном компьютере. Большинство приложений для
отображения адреса BD показывают изображение штрихкода
сопряжения на экране мобильного устройства.
4. Отсканируйте штрихкод сопряжения с экрана мобильного компьютера
или прилагаемой этикетки. Имидж-сканер производит серию звуковых
сигналов "высокий/низкий/высокий/низкий".
5. Светодиодный индикатор сканирования начинает мигать зеленым,
указывая на то, что имидж-сканер пытается установить соединение
с мобильным компьютером.
6.
После подключения светодиодный индикатор сканирования
выключается, и имидж-сканер производит одну серию звуковых сигналов
"низкий/высокий". Имидж-сканер подключен и готов к сканированию.
ПРИМЕЧАНИЕ. При замене аккумулятора в памяти имидж-сканера
сохраняются сведения о последнем сопряженном
мобильном компьютере.
Краткое справочное руководство 15
Удаление соединения Bluetooth
ПРИМЕЧАНИЕ
1. Чтобы отключить имидж-сканер от мобильного компьютера,
отсканируйте этикетку с штрихкодом отмены сопряжения.
2. Имидж-сканер производит одну серию звуковых сигналов
"высокий/низкий", указывая на то, что соединение Bluetooth
с мобильным компьютером отключено.
. Удаление соединения Bluetooth требуется только
в случае, если имидж-сканер настроен на
автоподключение при включении питания,
при этом необходимо выполнить сопряжение
с другим терминалом.
Восстановление прерванного соединения
Bluetooth
Имидж-сканер поддерживает соединение Bluetooth с мобильным
компьютером в радиусе 10 метров от него. Когда имидж-сканер не
может установить соединение или оно обрывается во время работы,
производится серия звуковых сигналов "низкий/высокий".
Чтобы восстановить соединение Bluetooth с мобильным компьютером:
1. Убедитесь, что имидж-сканер находится в диапазоне 10 метров от
мобильного компьютера.
2. Убедитесь, что мобильный компьютер включен и не находится в спящем
режиме (режиме ожидания).
3. Имидж-сканер автоматически пытается восстановить соединение
с мобильным компьютером в течение 30 секунд (индикатор
сканирования мигает зеленым). При неудачной попытке
автоматического восстановления соединения убедитесь, что
имидж-сканер находится на приемлемом для Bluetooth-соединения
расстоянии и коротко нажмите клавишу восстановления на
имидж-сканере для восстановления соединения.
4. Светодиодный индикатор сканирования начинает мигать зеленым,
указывая на то, что имидж-сканер пытается установить соединение
с мобильным компьютером.
5. Индикатор сканирования гаснет, и имидж-сканер производит серию
сигналов "низкий/высокий", указывая на то, что имидж-сканер подключен
и готов к сканированию.
16 RS507/RS507X
Сканирование
В имидж-сканере используется технология цифровых фотокамер,
предусматривающая создание снимка штрихкода, а для извлечения данных
из изображения задействуются программные алгоритмы декодирования.
Режимы сканирования
Ручное сканирование (только модели с пусковой кнопкой)
1. Запустите приложение сканирования на мобильном компьютере.
2. Разместите имидж-сканер приблизительно на расстоянии 22,8 см от
штрихкода и нажмите пусковую кнопку сканирования. Наведите
лазерное перекрестие на штрихкод. Имидж-сканер делает цифровой
снимок штрихкода и сохраняет его в памяти для декодирования.
ПРИМЕЧАНИЕ
3. Однократное мигание зеленым и высокий звуковой сигнал указывают на
то, что штрихкод был корректно декодирован.
ПРИМЕЧАНИЕ. В некоторых приложениях корректное декодирование
Автоматическое сканирование (только для моделей без
пусковой кнопки)
В имидж-сканере есть функция автоматического сканирования.
В автоматическом режиме для срабатывания имидж-сканера при
необходимости сканирования штрихкода используются датчики
движения и приближения.
Когда функция автоматического сканирования активирована, имидж-сканер
выполняет автоматическое сканирование при прекращении движения
и нахождении штрихкода на рабочем расстоянии от имидж-сканера.
Имидж-сканер сканирует штрихкод и отключается для экономии энергии.
Имидж-сканер может быть также настроен на однократное или постоянное
сканирование. Функция регистрации движения и приближения включена по
умолчанию и может быть перенастроена пользователем (см. справочное
руководство пользователя наручного имидж-сканера RS507, номер по
каталогу 72E-120802-xx).
. После установки аккумулятора или подключения
проводного адаптера (обоими концами кабеля),
первое нажатие на пусковую кнопку сканирования
отключает авторежим.
штрихкода указывается приложением, запущенном на
мобильном компьютере.
Краткое справочное руководство 17
Проекция прямоугольника,
достраиваемая от
лазерного перекрестия
Лазерное перекрестие
прицельной рамки
имидж-сканера
Штрихкод 2D
Штрихкод 1D
Символ
Прицельная
рамка
@
1
2
3
4
@
Яркая центральная
точка
Для сканирования штрихкода в автоматическом режиме:
1. Поместите имидж-сканер на расстоянии примерно 22,8 см от штрихкода.
2. Удерживайте направленный на штрихкод имидж-сканер неподвижно.
3. Имидж-сканер делает снимок штрихкода и сохраняет его в памяти для
декодирования.
4. Однократное мигание индикатора сканирования зеленым и высокий
звуковой сигнал указывают на корректное декодирование штрихкода.
ПРИМЕЧАНИЕ
. В некоторых приложениях корректное декодирование
штрихкода указывается приложением, запущенном на
мобильном компьютере.
Нацеливание имидж-сканера
Прицельная рамка имидж-сканера состоит из перекрещенных лазерных
линий с яркой центральной точкой (см. рисунок ниже). Прицельная рамка
из перекрещенных линий соответствует полю обзора имидж-сканера.
Прицельная рамка используется для позиционирования штрихкода в поле
обзора сканера.
1. Ориентация символа (штрихкода) в пределах прицельной рамки
не имеет значения, поскольку задействуется способность
многоплоскостного считывания в пределах поля обзора
Имидж-сканер также может считывать штрихкоды в поле прицельной
рамки, даже если они не выровнены по центру, как показано на левом
рисунке ниже. Однако, штрихкод на правом рисунке не может быть
декодирован.
18 RS507/RS507X
@1234@
@1234@
Неверно
Верно
ПРИМЕЧАНИЕ
2. Держите имидж-сканер на расстоянии от пяти до тридцати сантиметров
до штрихкода (в зависимости от плотности штрихкода).
ПРИМЕЧАНИЕ. Если символ расположен под прозрачным
3. Нажмите кнопку сканирования. Прицельная рамка подсвечивается
красным, показывая, что лазер включен. Однократное мигание
индикатора сканирования зеленым и высокий звуковой сигнал
указывают на корректное декодирование штрихкода.
. При использовании приложения мобильного
компьютера в режиме выбора из списка яркая
центральная точка может быть нацелена в любую
часть символа.
Прицельная рамка становится меньше при
приближении имидж-сканера к символу и больше при
удалении от него. Сканируйте символы
с маленькими штрихами или элементами
(размер в милах) с более близкого расстояния
от имидж-сканера, а с более крупными штрихами или
элементами (размер в милах) — с большего
расстояния.
пластиком или на экране мобильного компьютера,
рекомендуется сканировать под углом, это снижает
вероятность бликов.
Настройка имидж-сканера
Изменение конфигурации с пусковой кнопкой
на конфигурацию без пусковой кнопки
Чтобы изменить конфигурацию с пусковой кнопкой на конфигурацию без
пусковой кнопки:

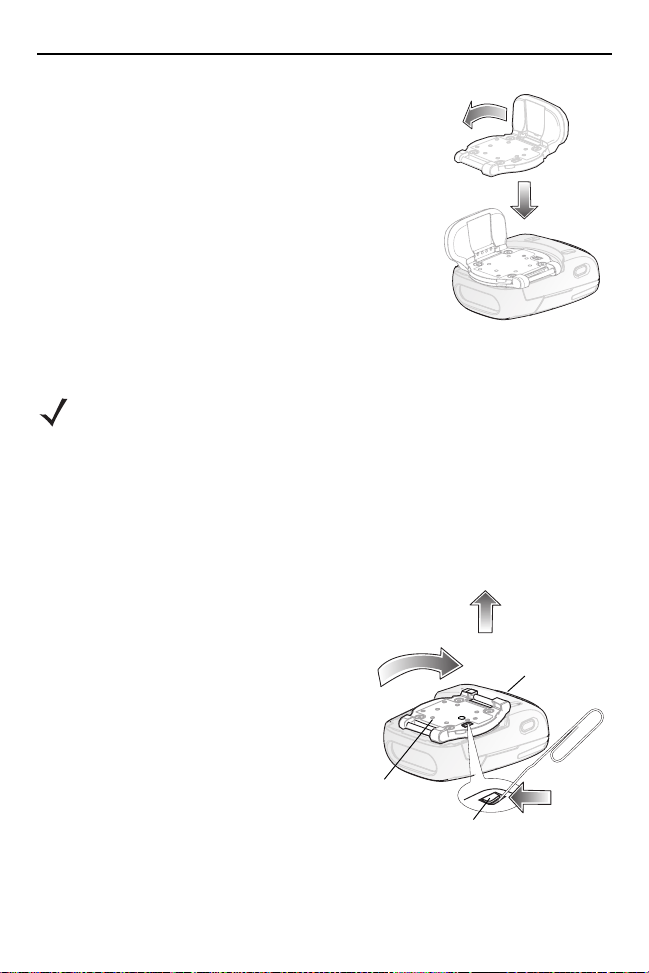

1. Снимите мягкую накладку (см. Замена мягкой накладки на стр. 24).
2. Снимите поворотный блок пусковой кнопки сканирования (см. Замена
поворотного блока кнопки сканирования на стр. 25).

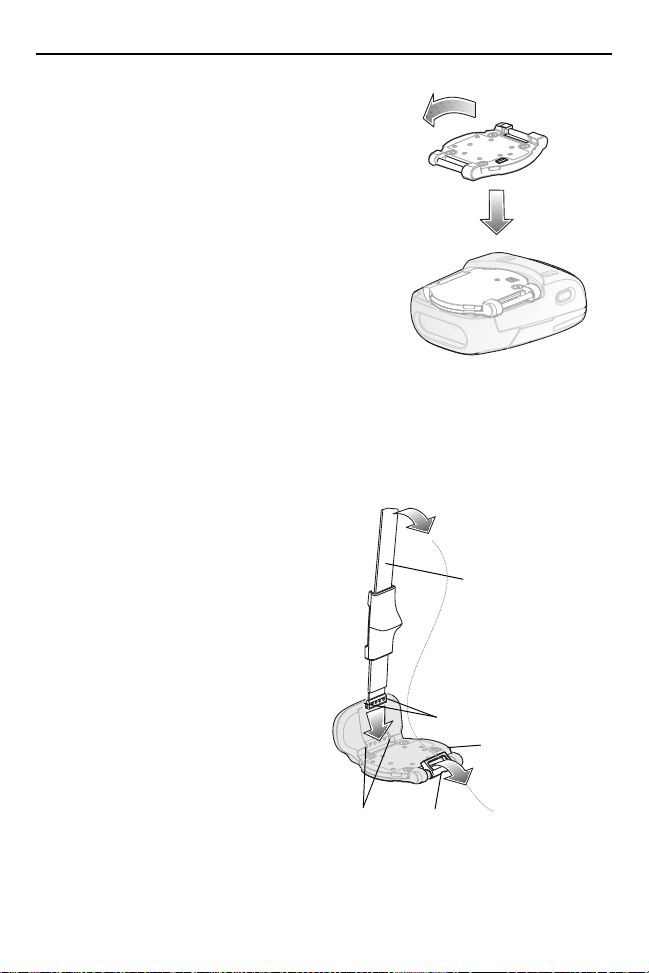

3. Установите бескнопочный держатель для ремешка (см. Замена
бескнопочного держателя для ремешка на стр. 26).
Краткое справочное руководство 19
4. Установите мягкую накладку (см. Замена мягкой накладки на стр. 24).
5. Выполните холодную загрузку (см. Холодная загрузка на стр. 19).
Изменение конфигурации без пусковой кнопки
на конфигурацию с пусковой кнопкой
Чтобы изменить конфигурацию без пусковой кнопки на конфигурацию
с пусковой кнопкой:
1. Снимите мягкую накладку (см. Замена мягкой накладки на стр. 24).
2. Снимите бескнопочный держатель для ремешка (см. Замена ремешка
для пальцев (бескнопочный держатель для ремешка) на стр. 28).
3. Установите поворотный блок пусковой кнопки сканирования (см. Замена
поворотного блока кнопки сканирования на стр. 25).
4. Установите мягкую накладку (см. Замена мягкой накладки на стр. 24).
5. Выполните холодную загрузку (см. Холодная загрузка на стр. 19).
6. Нажмите и отпустите пусковую кнопку сканирования для включения
ручного режима (это действие отключает автоматический режим
работы без пусковой кнопки, заданный по умолчанию).
ПРИМЕЧАНИЕ
. При использовании имидж-сканера совместно
с WT4XXX автоматический режим работы без
пусковой кнопки может быть отключен также
командой с WT4XXX.
Сброс настроек имидж-сканера
Если имидж-сканер перестает реагировать на команды, выполните
холодную загрузку.
Для восстановления заводских настроек, выполните холодную загрузку.
Холодная загрузка
Холодная загрузка восстанавливает работу имидж-сканера за счет сброса
параметров программного обеспечения. Чтобы выполнить холодную
загрузку, извлеките и установите обратно аккумулятор. При использовании
проводной модели имидж-сканера с WT4XXX переподключите
интерфейсный кабель, соединяющий имидж-сканер с WT4XXX.
20 RS507/RS507X
Чистая загрузка
Чистая загрузка восстанавливает заводские настройки имидж-сканера.
Чтобы выполнить чистую загрузку:
1. Извлеките аккумулятор или проводной адаптер из имидж-сканера.
2. Нажмите и удерживайте клавишу восстановления.
3. Установите аккумулятор или проводной адаптер в имидж-сканер.
4. Продолжайте удерживать нажатой клавишу восстановления в течение
приблизительно пяти секунд до звукового сигнала, сопровождаемого
миганием индикатора сканирования зеленым. Настройки имидж-сканера
восстановлены до заводских.
Краткое справочное руководство 21
Поиск и устранение неисправностей
Проблема Причина Решение
Лазерная рамка
наведения не
отображается,
когда нажата
кнопка
сканирования.
Проводная
конфигурация:
интерфейсный
кабель подключен
неплотно.
Беспроводная
конфигурация:
аккумулятор не
заряжен.
На имидж-сканер не
подается питание.
Приложение
сканирования на
мобильном
компьютере не
работает.
Программное
обеспечение
имидж-сканера не
отвечает.
Проверьте, что интерфейсный
кабель подключен надлежащим
образом.
Замените или зарядите
аккумулятор.
Проводная конфигурация:
убедитесь, что в мобильном
компьютере установлен
заряженный аккумулятор.
Беспроводная конфигурация:
замените или зарядите аккумулятор
имидж-сканера.
Перезапустите приложение
сканирования на мобильном
компьютере.
Выполните сброс имидж-сканера
(см.
Сброс настроек
имидж-сканера на стр. 19
).
22 RS507/RS507X
Проблема Причина Решение
Имидж-сканер не
декодирует
штрихкод.
Штрихкод не
считывается.
Выходное окно
загрязнено.
Символика
штрихкодов не
поддерживается или
не активирована.
Беспроводная
конфигурация:
потеряно
соединение
Bluetooth.
Убедитесь, что штрихкод не
поврежден или не испачкан.
Очистите входное окно салфеткой
для линз или объективов. Подойдут
также салфетки для очков. Не
используйте салфетки с пропиткой.
Обратитесь к системному
администратору.
Восстановите соединение Bluetooth
(см.
Установка соединения
Bluetooth на стр. 14
).
Краткое справочное руководство 23
Компоненты, заменяемые на месте
эксплуатации
Компонент Описание
1 KT-CLMPT-RS507-01R Поворотный блок кнопки сканирования.
2 KT-BKL-RS507-10R Комплект из 10 пряжек для крепления ремешков
3 KT-BKLN-RS507-10R Комплект из 10 пряжек для эластичного ремешка для
4 KT-BKLT-RS507-10R Комплект из 10 пряжек для эластичного ремешка для
5 KT-CLMPN-RS507-01R Бескнопочный держатель для ремешка.
6 KT-PAD-RS507-10R Комплект из 10 мягких накладок для конфигурации
7 KT-PAD2-RS507-10R Комплект из 10 мягких накладок для конфигурации
8 KT-STRPN-RS507-10R Комплект из 10 эластичных ремешков для пальцев для
9 KT-STRPT-RS507-10R Комплект из 10 эластичных ремешков для пальцев для
10 KT-STRP2-RS507-10R Комплект из 10 эластичных ремешков для конфигурации
11 KTBTRYRS50EAB00-01 Стандартный аккумулятор.
12 KTBTRYRS50EAB02-01 Аккумулятор расширенной емкости.
13 ADPTRWT-RS507-04R Проводной адаптер.
KT-ESTRPTRS507-10R Комплект 10 эластичных ремешков с пряжками для
с петлей и крючком.
пальцев для конфигурации без пусковой кнопки.
пальцев для конфигурации со спусковой кнопкой.
с пусковой кнопкой.
без пусковой кнопки. Винт M2 в комплекте.
конфигурации без пусковой кнопки.
конфигурации с пусковой кнопкой.
с пусковой кнопкой/без пусковой кнопки.
конфигураций с пусковой кнопки/без пусковой кнопки.
24 RS507/RS507X
1
2
5
10
9
8
11
12
13
Опора для
пальцев
3 и 4
6
7
Винт M2
Поворотный блок
кнопки сканирования
Бескнопочный
держатель для
ремешка
Замена мягкой накладки
Снятие
1. Переверните имидж-сканер так, чтобы нижняя
панель имидж-сканера и мягкая накладка
смотрели вверх.
2. Используйте плоскую отвертку, чтобы
открутить винт M2 на бескнопочном держателе
для ремешка.
3. Подденьте пальцем мягкую накладку за край
с задней стороны имидж-сканера.
4. Поднимите мягкую накладку вверх и извлеките
ее из имидж-сканера.
ВНИМАНИЕ
! Снятие мягкой накладки
любым другим способом,
кроме описанного здесь,
может привести к повреждению
поворотного узла кнопки
сканирования имидж-сканера.
Краткое справочное руководство 25
1
2
3
Защелка
Задняя часть
имидж-сканера
Поворотный
блок кнопки
сканирования
Установка
ПРИМЕЧАНИЕ
1. Разместите мягкую накладку на имидж-сканере,
как показано на рисунке.
2. Прижмите мягкую накладку к имидж-сканеру.
При правильной установке мягкая накладка
фиксируется на месте.
3. Используйте плоскую отвертку, чтобы закрутить
винт M2 на бескнопочном держателе для ремешка.
. Установка мягкой накладки для конфигурации с
пусковой кнопкой может выполняться только на
поворотный блок пусковой кнопки сканирования.
Установка мягкой накладки для конфигурации
без пусковой кнопки может выполняться на
поворотный блок пусковой кнопки сканирования
без помощи винта M2.
Замена поворотного блока кнопки
сканирования
Снятие
1. Переверните имидж-сканер
верхней стороной вниз.
2. Снимите мягкую накладку.
3. При помощи скрепки для бумаг
или похожего предмета
нажмите на защелку.
4. Поверните блок пусковой
кнопки сканирования (или
бескнопочный держатель для
ремешка), совместив его с
задней частью имидж-сканера.
5. Снимите поворотный блок кнопки сканирования с имидж-сканера.
26 RS507/RS507X
1
2
1
2
3
Защелка
Задняя часть
имидж-сканера
Бескнопочный
держатель для
ремешка
Установка
1. Переверните имидж-сканер верхней
стороной вниз.
2. Совместите поворотный блок пусковой кнопки
сканирования с задней частью имидж-сканера.
3. Опустите поворотный блок пусковой кнопки
сканирования на имидж-сканер.
4. Поверните поворотный блок пусковой кнопки
сканирования против часовой стрелки на
1/4 оборота.
5. Прижмите мягкую накладку к имидж-сканеру. При правильной установке
мягкая накладка фиксируется на месте.
ПРИМЕЧАНИЕ
. Если имидж-сканер будет использоваться в
автоматическом режиме с использованием функции
обнаружения движения и приближения, следует
дополнительно установить бескнопочный держатель
для ремешка.
Замена бескнопочного держателя для
ремешка
Снятие
1. Переверните имидж-сканер
верхней стороной вниз.
2. Снимите мягкую накладку.
3. При помощи скрепки для
бумаг или похожего предмета
нажмите на защелку.
4. Совместите бескнопочный
5. Поднимите бескнопочный
держатель для ремешка
с задней частью
имидж-сканера.
держатель для ремешка
с имидж-сканера.
Краткое справочное руководство 27
1
2
Штырьки ремешка
Пазы
Ремешок для
пальцев
Поворотный
блок кнопки
сканирования
Дужка ремешка
Установка
1. Переверните имидж-сканер
верхней стороной вниз.
2. Совместите бескнопочный
держатель для ремешка с
задней частью имидж-сканера.
3. Опустите бескнопочный
держатель для ремешка на
имидж-сканер.
4. Поверните бескнопочный
держатель для ремешка
против часовой стрелки на
1/4 оборота.
Замена ремешка для пальцев
(поворотный блок кнопки сканирования)
Снятие
1. Извлеките ремешок для
пальцев из дужки.
2. Вытяните ремешок для
пальцев из поворотного блока
кнопки сканирования.
Установка
1. Совместите новый ремешок
для пальцев с пазами в
поворотном блоке кнопки
сканирования.
2. Аккуратно нажмите на штырьки
ремешка, чтобы зафиксировать
его в пазах поворотного блока
кнопки сканирования. Штырьки
ремешка защелкиваются
в пазах.
3. Протяните ремешок для пальцев через дужки.
28 RS507/RS507X
Дужки ремешка
Бескнопочный держатель
для ремешка
Дужка
ремешка
Штырьки дужек ремешка
Поворотный блок кнопки
Замена ремешка для пальцев (бескнопочный
держатель для ремешка)
Снятие
Извлеките ремешок для пальцев из
дужек.
Установка
Протяните ремешок для пальцев
через дужки.
Замена дужек ремешка
Снятие
1. Снимите поворотный
блок пусковой кнопки
сканирования (см. Замена
поворотного блока кнопки
сканирования на стр. 25).
2. Снимите дужку ремешка со
штырька дужки ремешка.
Установка
1. Совместите паз штырька дужки ремешка со штырьком дужки ремешка.
2. Аккуратно нажмите на паз штырька дужки ремешка, чтобы соединить его
со штырьком дужки ремешка. Паз штырька защелкиваются на штырьке
дужки ремешка.
3. Установите поворотный блок пусковой кнопки сканирования (см. Замена
поворотного блока кнопки сканирования на стр. 25).
Краткое справочное руководство 29

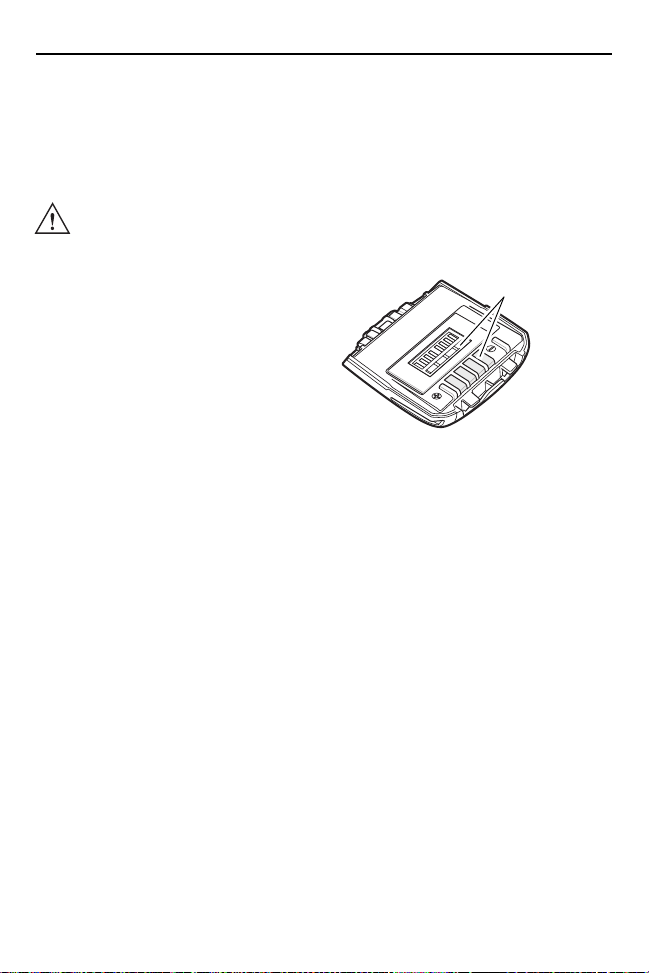

Контакты
аккумулятора
Чистка
Периодически протирайте выходное окно салфеткой для линз или другим
подходящим материалом для очистки очков.
ВНИМАНИЕ
Позолоченные контакты
аккумуляторов не тускнеют и не
окисляются. Дополнительное
обслуживание не требуется. Если
потребуется очистка контактов:
1. Смочите ватный тампон
изопропиловым спиртом и
отожмите излишнюю влагу.
2. Протрите металлические контакты
влажным тампоном.
! Не проливайте и не распыляйте на имидж-сканер
никакие жидкости.
© 2017 ZIH Corp. и/или филиалы компании. Все права
защищены. Zebra и стилизованное изображение
головы зебры являются товарными знаками ZIH
Corp., зарегистрированными во многих юрисдикциях
по всему миру. Все прочие товарные знаки являются
собственностью соответствующих владельцев.
www.zebra.com
MN-002936-02RU, ред.A, декабрь 2017 г.
Loading...
