Beüzemelési útmutató
P4T/RP4T
Bevezetés
Első lépések
A nyomtató
használata
Bevezetés
Köszönjük, hogy
Zebra P4T sorozatú
hordozható
nyomtatónkat
választotta! A P4T
sorozat két modellből áll. A P4T
közvetlenül hőérzékeny vagy
hőátadásos közegre nyomtat. Az
RP4T közvetlenül hőérzékeny
vagy hőátadásos közegre nyomtat,
valamint speciális RFID közeg
kódolására alkalmas.
Mivel ezek a nyomtatók a
Zebra Technologies gyártmányai,
ezért Ön valamennyi vonalkódnyomtatójához, szoftveréhez és az
azokhoz használt fogyóeszközeihez
világszínvonalú műszaki támogatást
élvezhet.
Ez a dokumentum a P4T vagy RP4T
hordozható nyomtató kezeléséhez
és karbantartásához nyújt könnyen
érthető útmutatást.
7
8
9
6
P4T/RP4T Áttekintés
5
4
3
2
1
10
Hibaelhárítás
Elérhetőségünk
Ezeknek a nyomtatóknak teljes és
naprakész dokumentációját az Interneten
a következő címen elérhető P4T/RP4T
Felhasználói útmutató tartalmazza:
www.zebra.com/manuals.
Mindig olvassa el a
nyomtatókhoz mellékelt "Fontos
biztonságtechnikai információk"
című adatlapot, valamint az
akkumulátoregységekhez
mellékelt "Műszaki tájékoztatót".
Ezek a dokumentumok
a nyomtató maximális
mértékű megbízhatósággal
és biztonsággal történő
üzemeltetéséhez nyújtanak
részletes útmutatást.

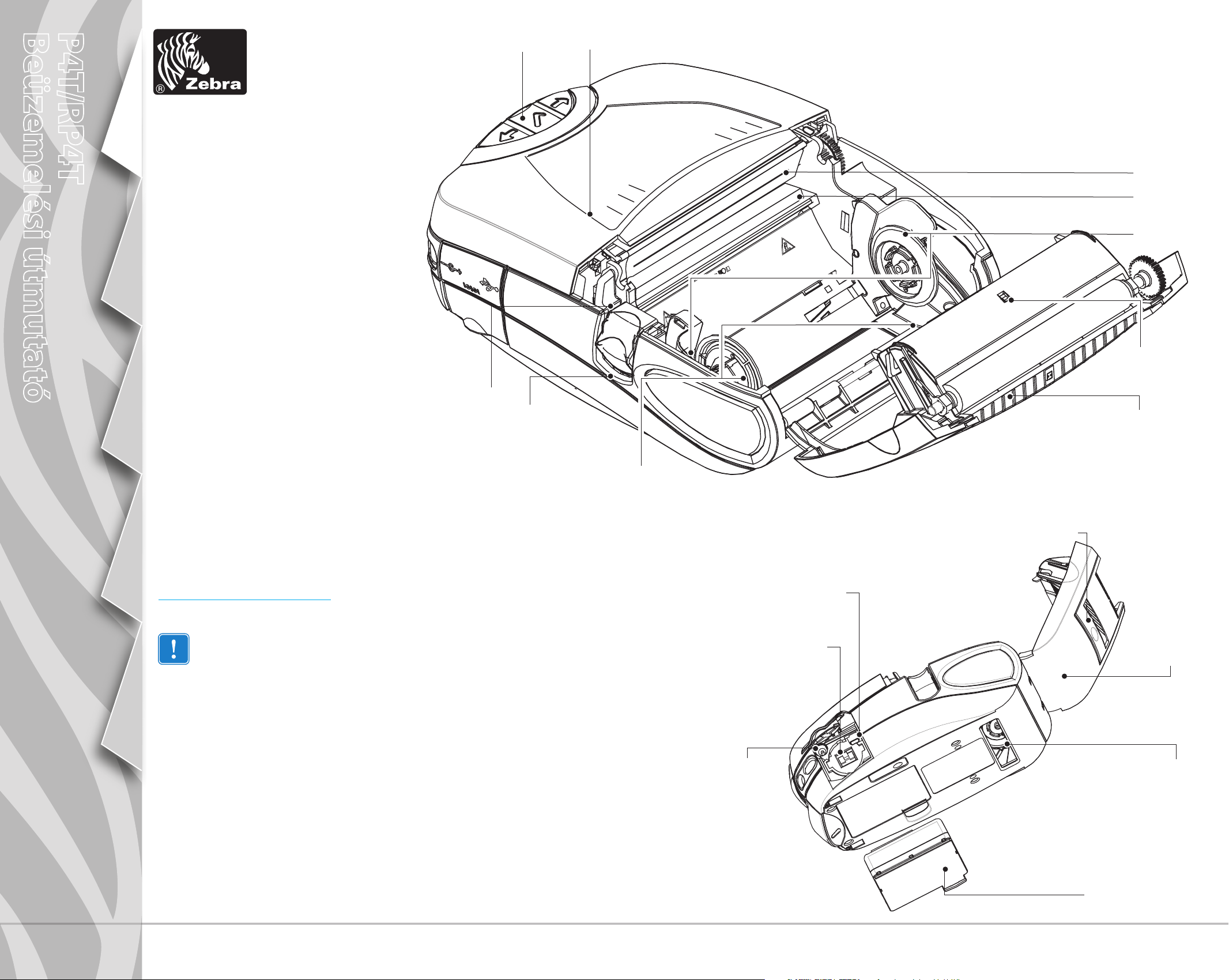

1. Nyomóhenger
2. Érzékelő sín
3. Nyomtatandó közeg tartó
4. RFID olvasó/kódoló (csak RP4T)
5. Nyomtatófej
6. Szalagkazetta fedél
7. Vezérlőpanel
8. Szalagkazetta fedél retesz
9. Nyomtatandó közeg fedél-retesz
10. Nyomtatandó közeg tartókorongok
11. Címkelehúzó
12. Nyomtatandó közeg fedél
13. Külső hozzáférés a nyomtatandó
közeghez (opcionális)
14. Akkumulátor
15. Akkumulátortöltő csatlakozóaljzat
16. RS232 Kommunikációs csatlakozó
17. USB-csatlakozó
15
11
17
16
12
13
QSG-P4T-002, B változat
14
© ZIH Corp. 2008
1
Beüzemelési útmutató
P4T/RP4T
Az akkumulátor feltöltése
Bevezetés
Első lépések
Az akkumulátoregységek feltöltetlen állapotban
kerülnek kiszállításra. Az akkumulátor első használata
előtt távolítsa el az új akkumulátoregységet borító
csomagolóanyagot valamint címkéket, és teljesen töltse fel
az akkumulátoregységet.
Az egyszeres akkumulátortöltővel történő
akkumulátortöltés közben a nyomtató nem használható.
Akkumulátortöltő
csatlakozóaljzat
Az akkumulátoregység hálózati adapterrel történő töltése
közben a nyomtató használható. Az akkumulátor töltése
közben a nyomtató huzamos időn keresztül történő
használata azonban jelentősen megnöveli az akkumulátor
feltöltéséhez szükséges időt.
Hálózati
adapter
A nyomtató
használata
Hibaelhárítás
Elérhetőségünk
LI72 egyszeres
akkumulátortöltő
Akkumulátoregység
Az egyszeres akkumulátortöltő használata
Ha az akkumulátoregység új, vegye ki a védőcsomagolásból, és dobja
el az akkumulátor pólusait fedő gyelmeztető címkét. Amennyiben egy
előzőleg már használt akkumulátoregységet tölt újra, vegye ki azt a
nyomtatóból.
A töltőegység dugóját dugja az akkumulátortöltő csatlakozóaljzatába.
Csatlakoztassa a töltőegységet egy megfelelő hálózati dugaszolóaljzathoz.
Az akkumulátortöltő elején levő lámpa az akkumulátoregység töltöttségi
állapotát jelzi.
Az akkumulátortöltő
csatlakozóaljzatához
való hozzáféréshez
nyissa fel a
védőfedelet
A hálózati adapter használata
Ha az akkumulátoregység új, vegye ki a védőcsomagolásból, és dobja
el az akkumulátor pólusait fedő gyelmeztető címkét. Helyezze be az
akkumulátoregységet a nyomtatóba.
A hálózati adapter dugóját dugja az akkumulátortöltő
csatlakozóaljzatába. Csatlakoztassa az adaptert a hálózati
dugaszolóaljzathoz.
A P4T nyomtatók akkumulátorának feltöltésével kapcsolatos részletes
információk a
Felhasználói útmutatóban olvashatók.
www.zebra.com/manuals címen található P4T/RP4T
A fejezet folytatása
2
Beüzemelési útmutató
Fault
Fast Charg e
Fault
Fast Charg e
Fault
Fast Charg e
Ready
Power
Full Charg e
Ready
Full Charg e
Ready
Full Charg e
Full Charg e
Fault
Fast Charg e
Ready
P4T/RP4T
UCLI72-4 négyszeres akkumulátortöltő
Az UCLI72-4 négyszeres akkumulátortöltő egy opcionális tartozék, amely egyszerre maximum négy akkumulátoregység töltését teszi lehetővé.
Bevezetés
Első lépések
A nyomtató
használata
1. Az akkumulátoregységet
csúsztassa egy
akkumulátortöltő
nyílásba
2. Mozgassa
a helyére az
akkumulátoregységet
Tápegység
Az UCLI72-4 négyszeres akkumulátortöltő egyszerre
maximum négy akkumulátoregység töltésére szolgál. A
töltési időtartam a következő:
Akkumulátor állapota Töltési időtartam
80 %-os feltöltöttség 2,5 óra
Teljes feltöltöttség 5 óra

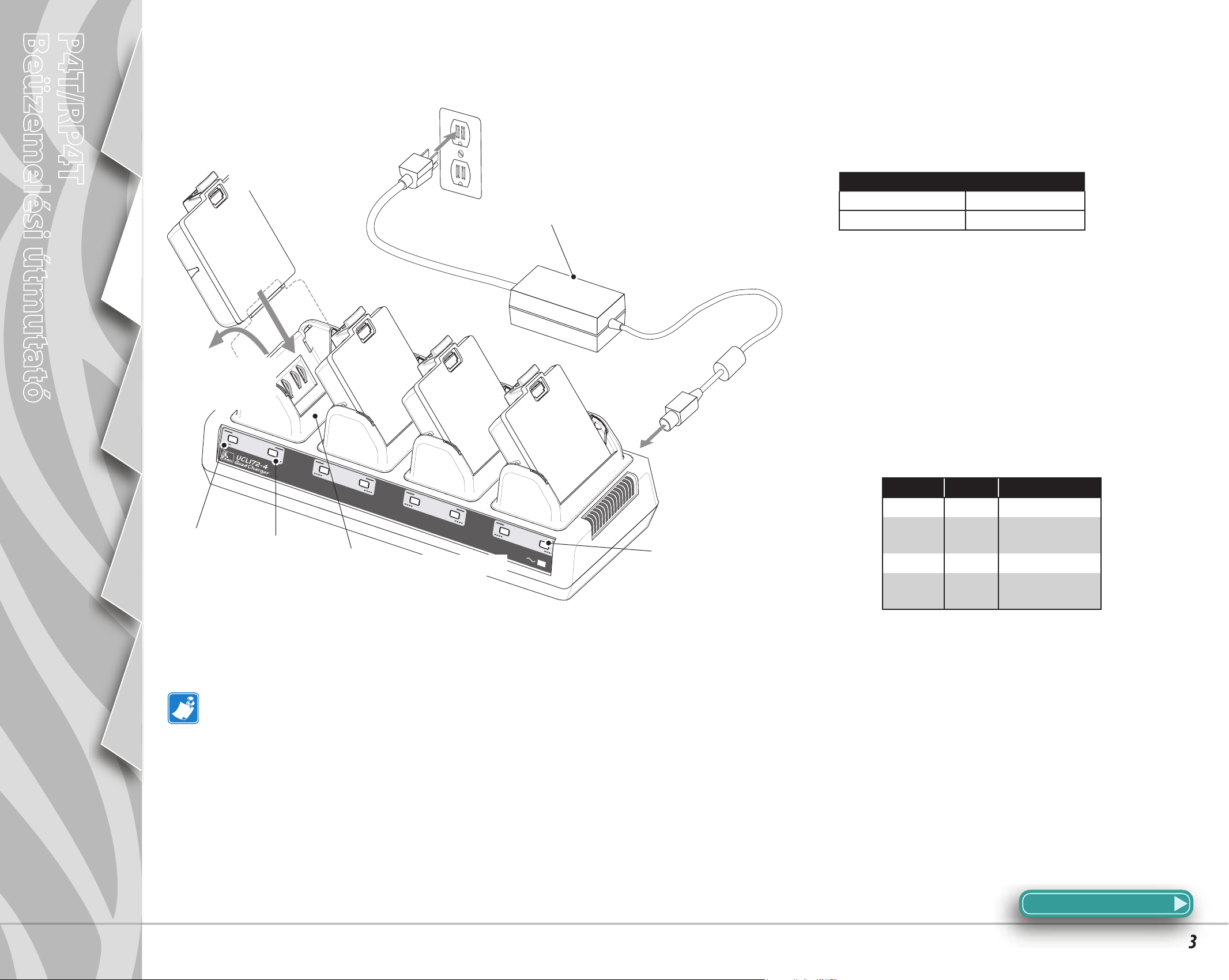

A szemközti ábrán látható módon dugjon egy
akkumulátoregységet a négy akkumulátortöltő nyílás
valamelyikébe, ügyelve az akkumulátoregység irányára.
Az akkumulátoregységet csúsztassa az akkumulátortöltő
nyílásba mindaddig, amíg az meg nem akad. Ezután
mozgassa oldalirányban az akkumulátoregységet
mindaddig, amíg az a helyére nem pattan. Az akkumulátor
helyes beillesztésekor kigyullad a sárga lámpa, amely a
feltöltendő akkumulátoregység alatt található.
Az egyes akkumulátoregységek alatt levő kijelzők
segítségével az alábbi táblázat szerint gyelemmel
kísérhető a töltési folyamat:
Hibaelhárítás
Elérhetőségünk
Sárga Zöld
Akku mulátor állapota
Be Ki Töltés
80 %-ig feltöltve
(használatra alkalmas)
Sárga
Kijelző
Zöld
Kijelző
Akkumulátortöltő nyílás
Áramellátás
kijelző
Be Villogás
Ki Be Teljesen feltöltve
Villogás Ki Hibás
akkumulátoregység
További információk az UCLI72-4 négyszeres akkumulátortöltőhöz mellékelt utasításban, illetve a P4T/RP4T Felhasználói útmutató négyes
akkumulátortöltőről szóló részletesebb ismertetésében találhatók.
Az UCLI72-4 négyszeres akkumulátortöltő beépített biztonsági védelme hat óra elteltével az akkumulátor töltöttségi állapotától függetlenül leállítja
az akkumulátortöltést.
A fejezet folytatása
3
Beüzemelési útmutató
P4T/RP4T
Az akkumulátoregység behelyezése
A lehető legjobb eredmény és kiváló nyomtatási minőség elérése érdekében kizárólag
a Zebra által jóváhagyott akkumulátoregységet és nyomtatandó közeget használjon.
A P4T sorozatú nyomtatók nem-Zebra akkumulátorokkal nem működnek.
Bevezetés
Első lépések
A nyomtató
használata
Hibaelhárítás
Elérhetőségünk

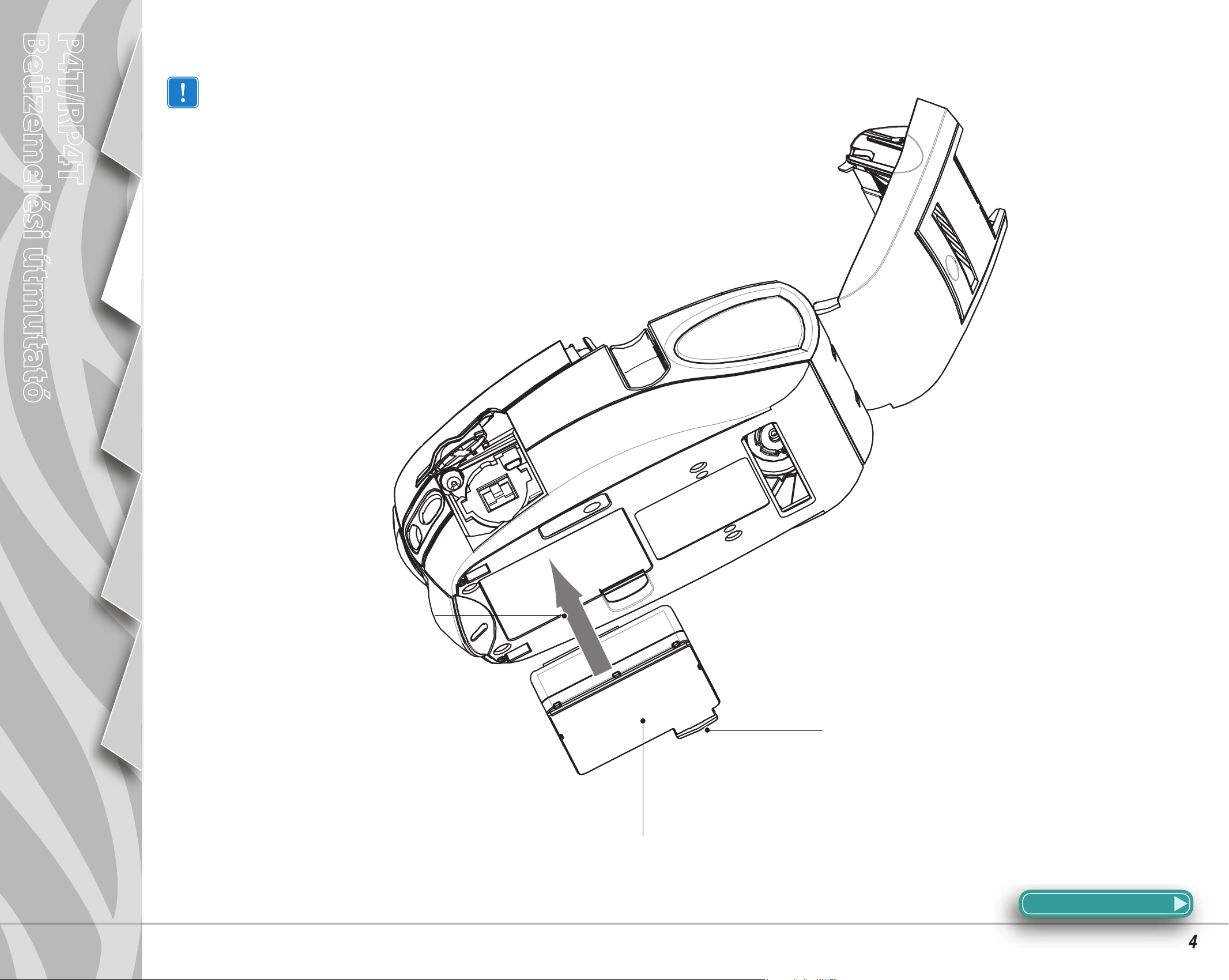

Az ábrán látható módon helyezzen
a nyomtatóba egy teljesen feltöltött
akkumulátoregységet.
Tolja be az akkumulátoregységet
mindaddig, amíg a helyére nem pattan
Az akkumulátoregység eltávolításához
nyomja meg a reteszt, és az
akkumulátoregységet elforgatva vegye
ki a nyomtató aljából.
Akkumulátoregység
A fejezet folytatása
4
Beüzemelési útmutató
P4T/RP4T
A nyomtatandó közeg betöltése

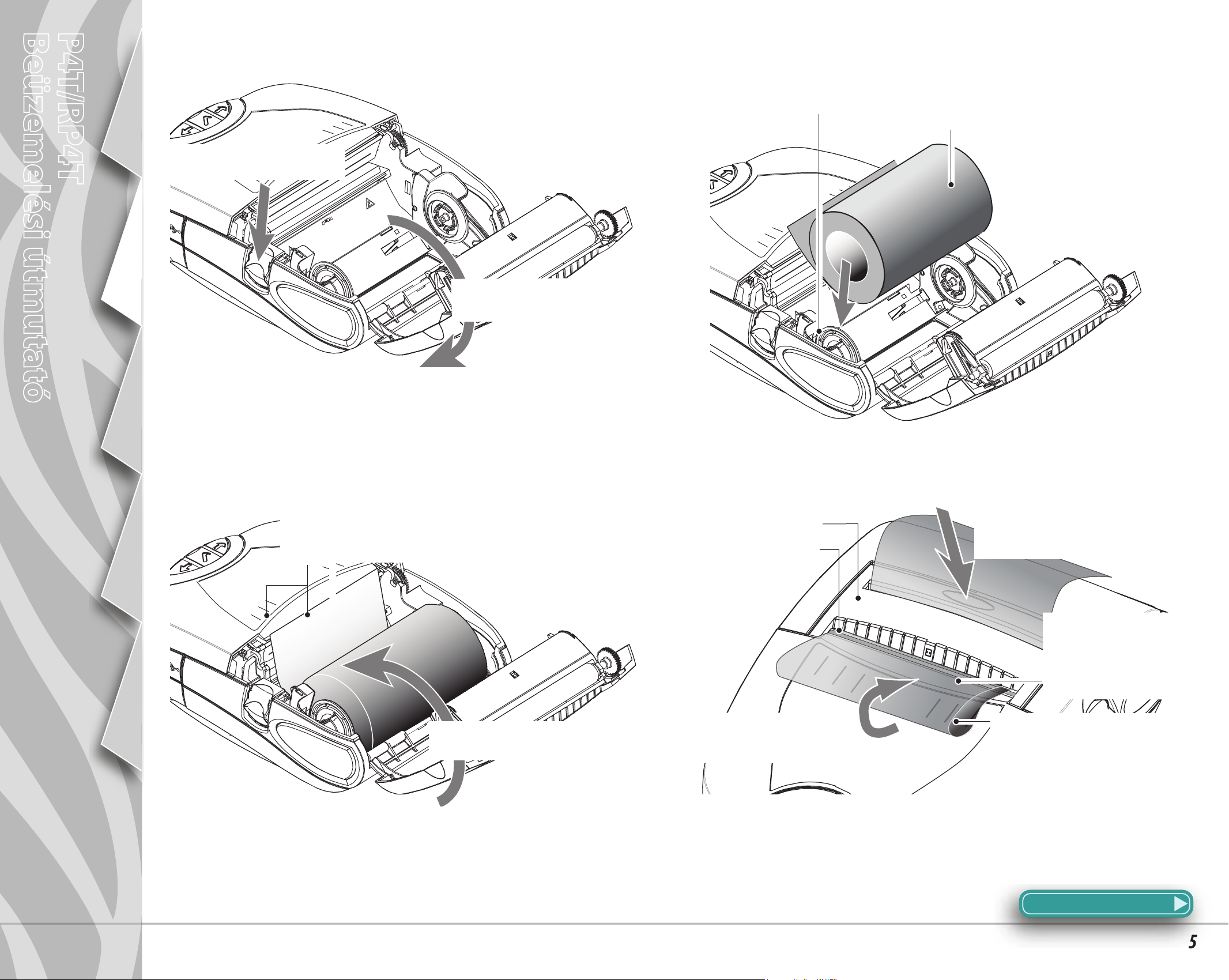

Az ábrán látható módon
húzza szét a nyomtatandó
közeg tartókat.
Helyezze be a nyomtatandó közeg tekercset
Ügyeljen a nyomtatandó közeg tekercsről való
lehúzásának az irányára.
Mindig ügyeljen arra, hogy megfelelő nyomtatandó
közeget használjon. Az RP4T nyomtatókban
kizárólag RFID nyomtatandó közeget használjon.
Bevezetés
Első lépések
A nyomtató
használata
Nyomja le a nyomtatandó közeg
fedelének reteszelő karját
A nyomtatandó közeg
fedél erre nyílik
1. Nyissa fel a nyomtatandó közeg fedelet
2. Helyezze be a nyomtatandó közeg tekercset
Hibaelhárítás
Elérhetőségünk
Húzza ki a nyomtatóból a nyomtatandó közeget.
A megfelelő iránybeállítás biztosítása érdekében
használja a fedélen található beállító jeleket.
Zárja le a nyomtatandó
közeg fedelet
3. Zárja le a nyomtatandó közeg fedelet
Címkelehúzó egység.
Címkelehúzó sín.
3. A befűző szakaszt vezesse
a címkelehúzó sínen át a
nyomtatóba.
4. Illessze a nyomtatandó közeget a címkelehúzóba
Opcionális lépés, csak címke közeghez
4. Az ábrán látható helyen nyomja le
a címkelehúzó egységet, és csúsztassa
előre a nyomtatandó közeget, amíg
az meg nem jelenik.
1. A nyomtatandó közeg
tekercsről húzzon le annyi
címkét, amennyi egy
100 mm-es befűző szakasz
kialakításához szükséges.
2. A befűző szakasz szélét illessze
a felső fedélen található jelzéshez
annak biztosítására, hogy az
gyűrődés nélkül áthaladjon a
címkelehúzón.
A fejezet folytatása
5
