Guia Rápido do
RFD8500
1 Compartimento da Antena de RFID
2 Porta USB
3 Botão Liga/Desliga
4 Indicador de Energia/Carregamento
5 Acionador
6 Compartimento/Tampa da Bateria
7 Botões de Liberação da Tampa da Bateria
8 Janela do Capturador de Imagens
(somente unidades do capturador de imagens)
9 Botão Modo
10 Indicador de Modo
11 Contatos do Carregador
12 Indicador de Leitor de RFID/
Decodificação
13 Indicador Bluetooth
14 Botão Bluetooth
15 Bipe
RECURSOS
6
7
2
3
4
5
9
10
7
8
1
11
12
13
14
15
Remover a Tampa da Bateria
1. Pressione os dois botões de liberação da tampa da bateria.
2. Deslize para trás e remova a tampa da bateria.
Inserir a Bateria
1. Alinhe as três abas na parte inferior da bateria com os três slots no compartimento
da bateria.
2. Pressione a bateria na direção aos três slots e pressione para baixo até que ela
trave no lugar.
1
2
Remover a Bateria
Pressione e remova a bateria conforme mostrado.
Inserir o Computador Móvel no RFD8500
Remova a tampa da bateria do RFD8500. Remova a ponta plástica da tampa superior.
Conecte o computador móvel ao acessório de estojo. Conecte o estojo do computador
móvel à tampa da bateria do RFD8500. Deslize a tampa da bateria no RFD8500 até que
trave no lugar. Os botões da tampa da bateria prendem o computador móvel ao RFD8500.
2
1
Carregando
Antes de usar o RFD8500 pela primeira vez, carregue a bateria até que o Indicador de Energia/Carregamento de LED ficar verde. Para carregar o RFD8500, use uma base de carregamento ou suporte de
carregamento aprovado pela Zebra. As bases disponíveis com o RFD8500 são: uma base com compartimento único RFD8500, uma base com três compartimentos RFD8500 ou uma base de carregamento
para duas baterias sobressalentes, uma base com quatro compartimentos RFD8500 e uma base com quatro compartimentos que carrega dois dispositivos RFD8500 e dois dispositivos TC5x.
A porta micro USB no RFD8500 não é destinada para carregamento. A porta micro USB deve ser utilizada somente para transferência de dados e atualização de firmware. Para carregamento
diário, use o suporte do carregador ou as bases de carga.
Base com um compartimento somente
para carregamento
Base com três compartimentos somente
para carregamento
Base com quatro compartimentos somente
para carregamento
Introdução
O leitor RFD8500 fornece identificação por radiofrequência (RFID), com
funcionalidade opcional de leitura de código de barras. A unidade pode ser usada
de modo autônomo, ou emparelhada com um dispositivo de host habilitado para
tecnologia sem fio Bluetooth
®
(como um notebook e/ou smartphone).
Usando o RFD8500
Para usar o RFD8500 pela primeira vez com um notebook ou dispositivo Android ou
iOS:
- Instale a bateria.
- Carregue o RFD8500.
- Ligue o RFD8500.
- Emparelhe o RFD8500 via Bluetooth com um dispositivo móvel (o RFD8500
também pode ser usado com uma conexão USB).
- Instale o Aplicativo de Demonstração ou o aplicativo do parceiro (Android ou iOS).
- Defina a região e o nível de energia (usando o Aplicativo de Demonstração ou o
aplicativo do parceiro).
INTRODUÇÃO – REMOÇÃO DA TAMPA DA BATERIA
INSTALAÇÃO DA BATERIA
1
INSTALAÇÃO DE DISPOSITIVOS
2
Remover o Computador Móvel do RFD8500
Para remover o computador móvel, pressione os botões de liberação da tampa da
bateria e puxe o computador móvel para trás e para cima.
ACESSÓRIOS E CARREGAMENTO
Transferência de dados e firmware ou atualizações
de software
Cabo de Carregamento CA
Âmbar Piscando = Carga Normal
Indicador do LED de Carregamento
Verde Sólido = Totalmente Carregada
Mais Informações Sobre o RFD8500
Para obter mais informações sobre o RFD8500, visite o site da Zebra em:
http://www.zebra.com/RFD8500.
Para a versão mais recente deste guia, traduções, guias de produto relacionados,
visite o site da Zebra em: http://www.zebra.com/support.
Serviço
Caso haja problemas no equipamento, entre em contato com o Suporte Técnico ou de
Sistemas em seu local de trabalho. Se houver algum problema com o equipamento,
eles entrarão em contato com o suporte da Zebra em: http://www.zebra.com/support.
Garantia
Para ler a declaração completa da garantia de produtos de hardware da Zebra,
acesse: http://www.zebra.com/warranty.
Zebra Technologies Corporation
Lincolnshire, IL E.U.A.
ZEBRA e a cabeça estilizada da Zebra são marcas comerciais da Zebra Technologies Corporation
registradas em várias jurisdições por todo o mundo. Todas as demais marcas registradas são de
propriedade de seus respectivos proprietários. ©2020 Zebra Technologies Corporation e/ou suas
afiliadas. Todos os direitos reservados.
MN002225A03PTBR Revisão A – Abril de 2020

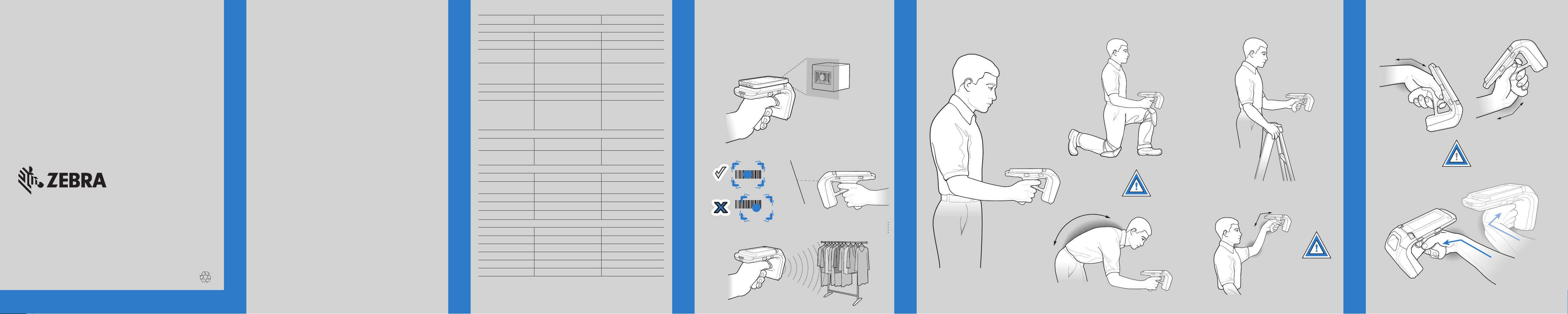

Guia Rápido do
RFD8500
Emparelhamento com um Dispositivo Android
Para emparejar con un TCxx o cualquier otro dispositivo Android compatible:
1. Encienda el dispositivo.
2. Toque no ícone Configurações.
3. Ative o Bluetooth.
4. Toque em Pesquisar Dispositivos para mostrar os dispositivos detectáveis disponíveis.
5. Ligue o RFD8500 e certifique-se de que o Bluetooth esteja ativado. Caso contrário, pressione
o botão Bluetooth no RFD8500 por um segundo para que ele fique detectável. Quando
detectável, o LED do Bluetooth piscará lentamente na cor azul.
6. Toque no RFD8500 na lista de dispositivos detectáveis disponíveis e pressione o acionador
do RFD8500 para emparelhar quando o LED do Bluetooth começar a piscar rapidamente.
7. Salga de la pantalla Configuración del dispositivo y ejecute la aplicación móvil Zebra
123RFID.
8. Desde la aplicación móvil 123RFID, seleccione Configuración> Lista de lectores y confirme
el RFD8500 Se muestra el número de serie con el que se emparejó. Selecciónelo en la lista
de lectores disponibles
Emparelhamento com um Dispositivo iOS
Para emparelhar com um dispositivo iOS, como iPhone o iPod Touch:
1. Ligue o dispositivo iOS.
2. Toque no ícone Configurações.
3. Toque em Bluetooth para exibir a tela de configurações do Bluetooth e verifique se está
ativado.
4. Ligue o RFD8500 e certifique-se de que o Bluetooth esteja ativado. Caso contrário,
pressione o botão Bluetooth no RFD8500 por um segundo para que ele fique detectável.
Quando detectável, o LED do Bluetooth piscará lentamente na cor azul.
5. Toque no RFD8500 na lista de dispositivos detectáveis disponíveis e pressione o acionador
do RFD8500 para emparelhar quando o LED do Bluetooth começar a piscar rapidamente.
6. Saia da tela de Configurações do Dispositivo iOS e execute o Aplicativo de Demonstração
EMPARELHAMENTO
de RFID.
7. No Aplicativo de Demonstração, selecione Configurações > Lista de Leitores e confirme o
número de série do RFD8500 com o qual o emparelhamento é exibido. Selecione-o na lista
de Leitores Disponíveis para conectar o RFD8500 ao dispositivo iOS.
Uso do Código de Barras Emparelhamento/Localizar Dispositivo
O Código de Barras Emparelhamento/Localizar Dispositivo aparecerá no compartimento da
antena do RFD8500. Ao emparelhar vários dispositivos RFD8500 com seu dispositivo móvel via
Bluetooth, use o número de série representado pelo código de barras Localizar Dispositivo
para identificar um dispositivo RFD8500 específico emparelhado. O código de barras também
pode ser usado para o emparelhamento. Consulte o Guia do Desenvolvedor de RFID RFD8500
para obter detalhes.
Transferência de Dados Via USB
Por padrão, o RFD8500 não está configurado para transferir dados através da porta USB. Use
a página de conexão de Cabo no 123Scan por configurar o USB CDC ou o USB HID para fazer
isso. Note que o modo USB CDC requer o driver CDC da Zebra para Windows, que pode ser
obtido a partir do site de Utilitários do Driver SDK do Leitor de Código de Barras. Para obter
informações detalhadas sobre como transferir dados, consulte o Guia do Usuário do RFD8500,
n/p MN002065AXX.
Condição LED de Energia Bipe
Indicador do Estado de Energia (Botão Liga/Desliga)
Bateria fraca (20%)
Bateria muito fraca (10%) Vermelho sólido Bipes curtos repetidos
Suspenso Vermelho sólido, depois desliga Agudo/médio/grave
Carregando
Carregado
Erro no carregamento
Ligar
Indicador de Modo (Botão Modo)
Modo RFID
Modo de código de barras
Indicador de Leitor de RFID/Decodificação
Boa decodificação
Erro de transmissão
Boa leitura de RFID
Erro de RFID
Outra mensagem de erro
INDICADORES SONOROS E DE LED
Indicador de Bluetooth (Botão BT)
BT desligado
BT ligado/não conectado
Bluetooth detectável
BT ligado/em emparelhamento
Aplicativo BT conectado
BT fora de alcance
Âmbar sólido
Amarelo piscando Bipe curto quando o
Verde sólido Um bipe
Vermelho piscando rapidamente Três bipes
Verde se a bateria carregar > 20%
Âmbar se a bateria carregar entre
10% e 20%
Vermelho se a bateria carregar
< 10%
Desligado
Verde sólido
Verde sólido
Âmbar sólido por 2 segundos
Verde sólido (para cada leitor)
Âmbar
Vermelho sólido
Desligado
Piscando devagar
Piscando em velocidade média
Piscando rapidamente
Azul sólido
Piscando devagar
Nenhum bipe
carregador está conectado
Bipes graves/médios/agudos
Bipe alto e curto de
confirmação
Bipe alto e curto de
confirmação
Bipe curto e grave
Nenhum bipe para RFID/4 bipes
para leitura
Bipe médio curto
Nenhum bipe
Nenhum bipe
Nenhum bipe
Nenhum bipe
Nenhum bipe
Nenhum bipe
Bipes curtos grave/agudo
Bipes curtos agudo/grave
Leitura com o RFD8500 (Somente Unidades de
Capturador de Imagens)
Para ler códigos de barras:
1. Defina o RFD8500 para o modo de código de barras.
2. Aponte o dispositivo para o código de barras.
3. Pressione o acionador na alça.
O LED de leitura/decodificação acende
e emite um bipe para indicar que a
decodificação foi bem-sucedida.
LEITURA
Posições Ideais para Leitura
012345
CERTO
012345
ERRADO
Leitura de Etiquetas de RFID
DECODIFICAÇÃO IDEAL DE ETIQUETAS RFID
Postura Corporal Ereta Ideal
POSTURA IDEAL PARA USAR O LEITOR DE RFID
Postura Ideal para Leitura em
Baixa Altura
EVITE DOBRAR A COLUNA
Postura Ideal para Leitura no Alto
Use uma escada
É recomendável fazer intervalos de descanso
e alternar as tarefas
EVITE ESTENDER O BRAÇO
EXCESSIVAMENTE
Alterne o uso da mão esquerda
e da mão direita
EVITE TORÇÕES
EXTREMAS DO PULSO
EVITE POSICIONAR O PULSO EM ÂNGULOS EXTREMOS
