Guia de Início Rápido do
RFD5500
Vista Frontal
1 Trava
2 Acionador
3 Botão de Liberação
4 LED de Carga
RECURSOS
5 LED de Status
6 Antena
7 Trava da Bateria
Inserir a Bateria
Vista Esquerda
1
4
6
Vista Direita
2
3
7
5
3
1. Insira a bateria, primeiramente a ponta do conector, no compartimento da bateria.
2. Pressione a bateria até que a trava se encaixe no lugar.
Inserir o Computador Móvel na Base do Leitor RFID
Encaixe o MCXX na Base do Leitor RFID. As travas fixam o MCXX na Base do Leitor RFID.
Leitura
Para ler códigos de barras:
1. Inicie o aplicativo de leitura do MCXX.
2. Aponte o MCXX para o código de barras.
3. Pressione o acionador na alça. O LED de Leitura/Decodificação acende e emite um bipe para indicar
que a decodificação foi bem-sucedida.
Para obter informações detalhadas sobre os recursos de leitura do Computador Móvel, consulte o
Guia do Usuário do MCXX.
Carregamento e Comunicação
A Base do Leitor RFID pode ser usada para carregar o MCXX e para se comunicar com um computador
host usando o cabo de carregamento via USB ou um suporte, ou para conectar a um periférico.
Usando o Cabo de Carregamento e Comunicação via USB
Para carregar a bateria do MCXX ou comunicar-se com um computador host enquanto o MCXX está
na Base do Leitor RFID, use a configuração do Cabo de Carregamento via USB descrita abaixo:
Remover a Bateria
1. Abra a trava da bateria na parte inferior da alça da Base do Leitor RFID.
2. Remova a bateria.
8
Remover o Computador Móvel da Base do Leitor RFID
Para remover o MCXX, pressione os botões de liberação e puxe o MCXX para frente e para cima.
SOFTWARE E LEITURA
Introdução
A Base do Leitor RFID RFD5500 adiciona uma alça estilo pistola com um acionador de
leitura ao MCXX. Usado para todas as operações de RFID, o RFD5500 proporciona mais
conforto ao usar o terminal em situações de leitura intensiva por longos períodos.
Instalar o Software da Base do Leitor RFID no Computador Móvel
É necessário instalar o software para usar a Base do Leitor RFID RFD5500 com o MCXX.
Baixe o arquivo do Software da Base do Leitor RFID no site do Centro de Suporte da
Zebra: www.zebra.com/support. Siga as instruções e instale o arquivo no dispositivo
usando o ActiveSync. Consulte o Guia do Usuário do Computador Móvel para obter
instruções sobre como instalar o software.
PRIMEIROS PASSOS - INSTALAÇÃO DA BATERIA
INSTALAÇÃO DE DISPOSITIVOS
CARREGAMENTO E COMUNICAÇÃO
Indicador LED de Carregamento
Piscando Lentamente = Carregamento Normal
Âmbar Contínuo = Carregamento Completo
Mais informações sobre o RFD5500
Para consultar a versão mais recente deste manual e informações sobre o produto, acesse o
site da Zebra: http://www.zebra.com/support.
Serviço
Antes de usar a unidade, configure-a para que opere com seu dispositivo móvel e execute seus
aplicativos.
Caso haja problemas no equipamento, entre em contato com o Suporte Técnico ou de Sistemas
em seu local de trabalho. Se houver algum problema com o equipamento, eles entrarão em
contato com o suporte da Zebra em: http://www.zebra.com/support.
Garantia
Para ler a declaração completa da garantia de produtos de hardware da Zebra, acesse:
http://www.zebra.com/warranty.
Suporte USB com
Compartilhamento Único
com Quatro Compartilhamentos
Cabo Somente para Carga Cabo de Carregamento/USBCarregador de Bateria para MCXX
Operação do RFID
Postura Ideal
do Corpo
Postura Ideal
para Leituras em Locais Baixos
Postura Ideal
para Leituras em Locais Altos
Use uma escada
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
Zebra e a imagem da cabeça da Zebra são marcas comerciais registradas da
ZIH Corp. O logotipoda Symbol é uma marca comercial registrada da Symbol
Technologies, Inc., uma empresa da Zebra Technologies.
© 2015 Symbol Technologies, Inc.
72E-164131-02BP Rev. A — Março 2015
Guia de Início Rápido do
RFD5500
ACESSÓRIOS
Nota: a Base do Leitor RFID pode carregar sem um dispositivo móvel acoplado.
http://www.zebra.com/RFD5500
Suporte Somente para Carregamento com
Quatro Compartilhamentos
Carregador de Bateria para RFID com
Quatro Compartilhamentos

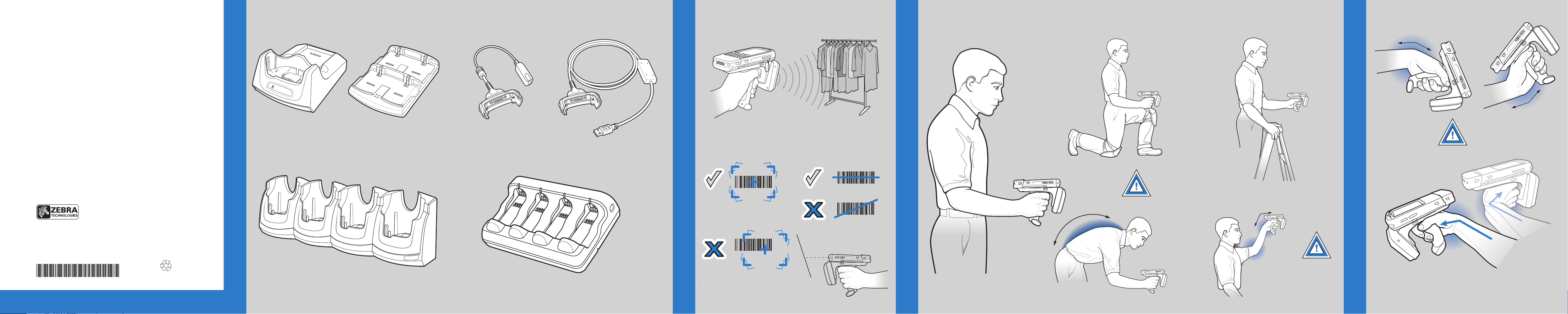

Posições Ideais para Leitura
012345
Correto
DECODIFICAÇÃO IDEAL DE ETIQUETAS RFID
012345
Incorreto
ALTERNE O USO DAS MÃOS
É RECOMENDÁVEL FAZER INTERVALOS DE DESCANSO E ALTERNAR AS TAREFAS
012345
Correto
012345
Incorreto
POSTURA IDEAL PARA USAR O LEITOR RFID
EVITE DOBRAR A COLUNA
É recomendável fazer intervalos de descanso e
alternar as tarefas
EVITE ESTENDER O BRAÇO
Alterne o uso da mão
esquerda e da mão direita
EXCESSIVAMENTE
EVITE POSICIONAR O
PULSO EM ÂNGULOS
EXTREMOS
