RFD40
RFID 標準 Sled
快速入門指南
MN-004149-01ZHTW 修訂 A 版
著作權
使用條款
ZEBRA 及特殊繪圖風格之斑馬頭是 Zebra Technologies Corporation 的商標，已在全球許多司法管轄區進
行註冊登記。Google、Android、Google Play 及其他標誌是 Google LLC 的商標。所有其他商標為其個別
所有人之財產。
© 2021 Zebra Technologies Corporation 及 / 或其關係企業。所有權利均予保留。
本文件資訊如有變更，恕不另行通知。本文件所述之軟體係依據授權合約或保密協議提供。軟體只能依據
這些合約的條款使用或複製。
如欲進一步瞭解法律和專有聲明相關資訊，請前往：
軟體：zebra.com/linkoslegal
版權：zebra.com/copyright
保固：zebra.com/warranty
一般使用者授權合約：zebra.com/eula
• 專有聲明
• 本手冊內含 Zebra Technologies Corporation 及其子公司 ( 下文稱「Zebra Technologies」) 的專有資
訊。它僅供本文所述操作和維護設備的當事方參考及使用。未經 Zebra Technologies 明確書面允許，此
等專有資訊不得用於任何其他用途，或因任何其他目的再製造或揭露給任何其他方。
• 產品改善
服務資訊
• 持續改善產品是 Zebra Technologies 的原則。所有規格與設計可能隨時變更，恕不另行通知。
• 免責聲明
• Zebra Technologies 會採取行動以確保其發行的工程規格與手冊正確無誤，但是錯誤難免會出現。Zebra
Technologies 保留修正任何此等錯誤的權利，且對於此等錯誤所引發的任何法律責任，概不負責。
• 責任限制
• 不論在任何情況下，對於使用或因使用此等產品或無法使用此等產品的結果所引發的任何損害 ( 包括但
不限於衍生性損害，包含業務利潤的損失、業務中斷或業務資訊遺失 )，即使 Zebra Technologies 已獲
告知有此等損害之可能，Zebra Technologies 或涉及建立、製作或交付隨附產品 ( 包括硬體與軟體 ) 的
任何其他人概不負責。部分司法管轄區不允許排除或限制偶發或衍生性損害，因此上述限制或排除可能
不適用於您。
如果您在使用此設備上有任何問題，請與所在場所的技術或系統支援人員聯絡。如果此設備有任何問題，
這些人會與 Zebra 全球客戶支援中心聯絡：zebra.com/support。
如需本指南的最新版本、當地語言翻譯及相關的產品指南，請造訪 Zebra 網站：zebra.com/support。
26
初次使用
RFD40 UHF RFID 標準 Sled 為受支援的 Zebra 行動資料終端和其他主機裝置，提供 RAIN 無線射頻識別 (RFID) 標
籤的讀取、編寫和定位功能。
若是第一次將 RFD40 Sled 與行動資料終端搭配使用：
1. 將電池插入裝置中。
2. 使用充電通訊座、充電接頭或 USB-C 纜線為 RFD40 Sled 充電。
3. 將標準護蓋更換為可搭配 Sled 的行動資料終端專用配接器。
4. 採用前端先進的方式，將行動資料終端放入配接器。
5. 向下按壓行動資料終端底部，將行動資料終端固定至配接器。
6. 使用 123RFID Desktop 或 123RFID Mobile 設定地區。
如需指南與軟體的最新版本，請前往：zebra.com/support。
如需詳細資訊，請參閱《產品參考指南》：zebra.com/support。

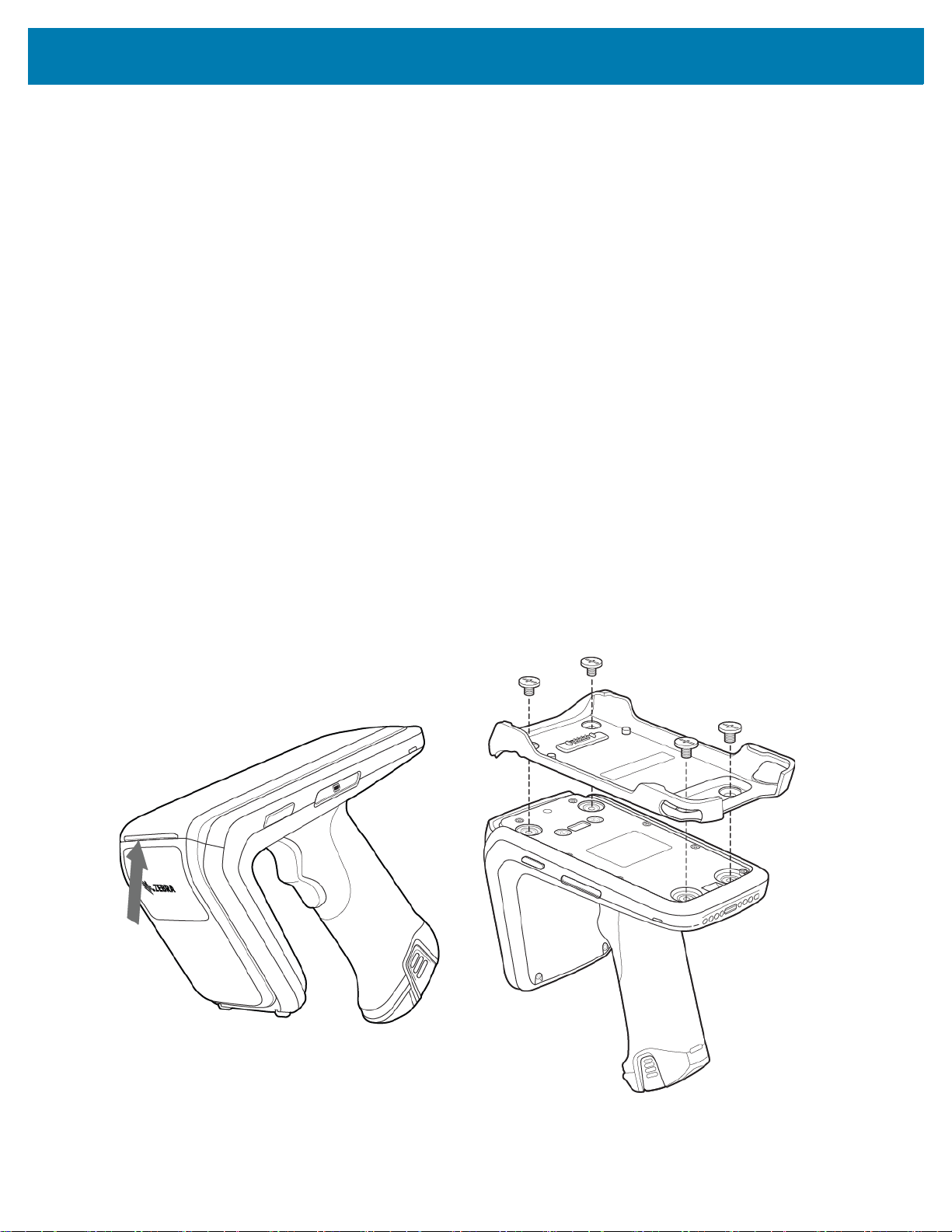

安裝配接器
若要安裝配接器，
1. 拔起邊緣以卸下護蓋。
2. 將四個硬幣螺絲旋緊在 Sled 上，以將配接器固定至 RFD40。
圖 1 安裝配接器
27

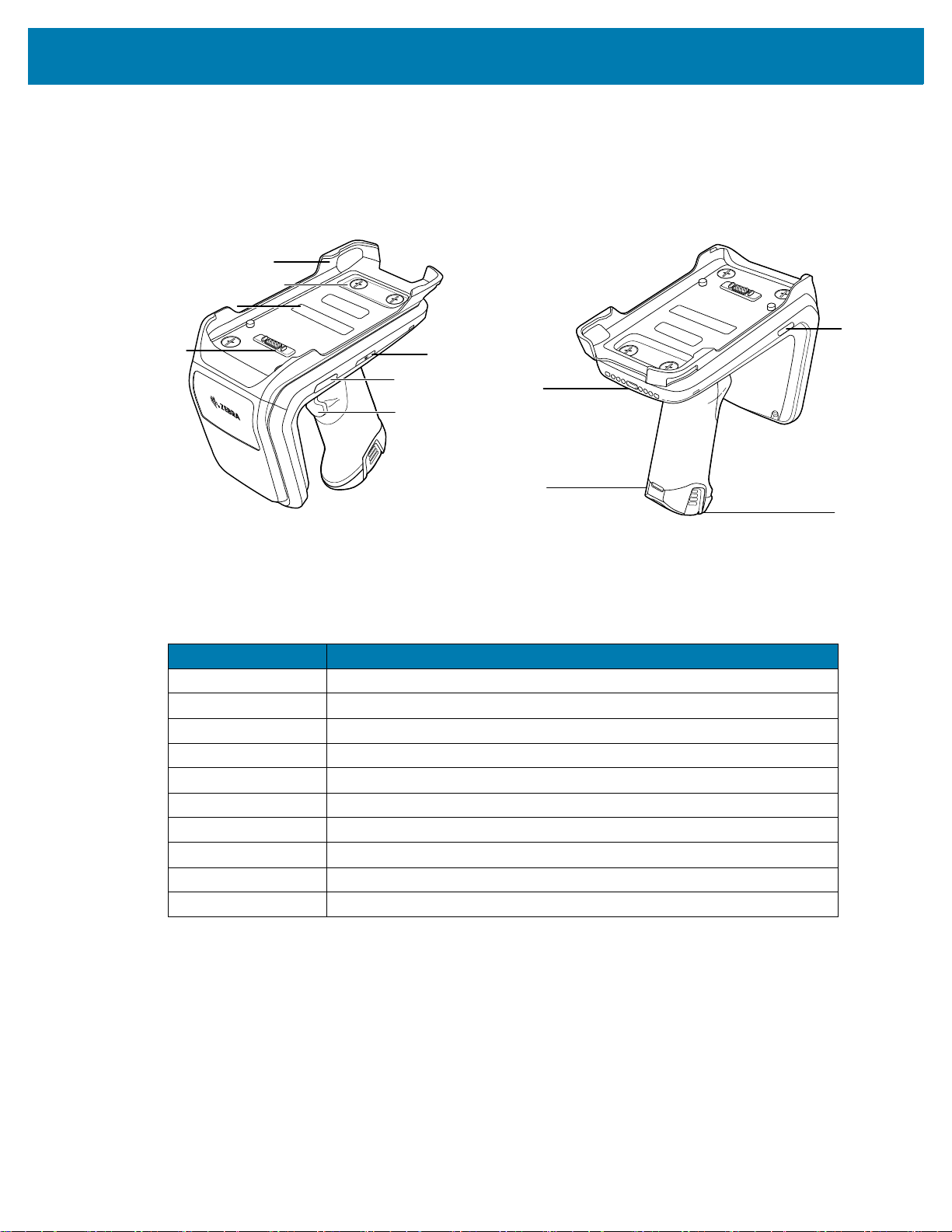

RFD40 RFID 標準 Sled 功能
1
2
3
4
5
6
7
8
9
6
10
表 1 功能
編號 項目
1 配接器 ( 另售 )
2 硬幣螺絲 (4)
3 配接器標籤
4 eConnexTM 通訊連接埠
5 電池狀態 LED
6 解碼 LED
7 三重功能觸發器
8 充電接點和 USB-C 連接埠
9 腕帶拴鏈點
10 橡膠墊
28

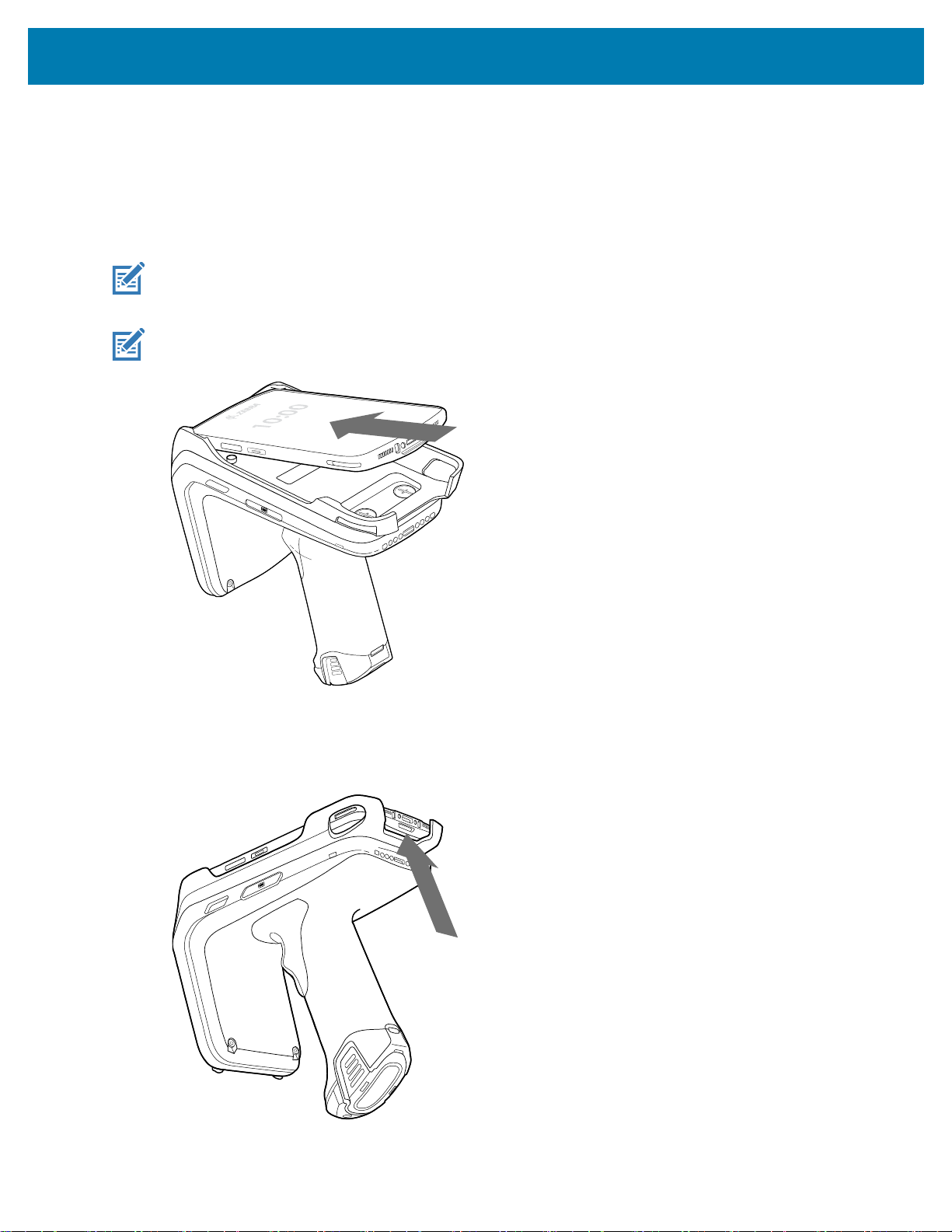

安裝裝置
將行動資料終端安裝至 RFD40 Sled
若要將行動資料終端固定至 RFD40 Sled，請將裝置頂端放在 RFD40 Sled 配接器上，向前推到底，然後向
下按壓行動資料終端底部，以將其固定。
附註 視搭配 Sled 的行動資料終端而定，行動資料終端可能是以末端先進的方式插入配接器。
附註 將行動資料終端裝入配接器時，請小心謹慎，切勿碰撞 RFD40 的 Pogo 針腳。
從 RFD40 Sled 取出行動資料終端
若要從 RFD40 Sled 取出行動資料終端，請抓穩 Sled 握把，然後從 Sled 配接器拔起裝置。
29
電池 LED 定義
RFD40 RFID Sled 使用三色 LED 表示狀態。下表顯示裝置充電時的電池 LED 狀態。
表 2 RFD40 充電時的 LED 定義
狀況 LED 狀態
充電中 琥珀色 ( 閃爍 )
充電完成 持續亮起綠色燈
充電錯誤 琥珀色 ( 快速閃爍 )
充電中 ( 電池使用壽命結束 ) 紅色 ( 閃爍 )
充電完成 ( 電池使用壽命結束 ) 持續亮起紅色燈
充電錯誤 ( 電池使用壽命結束 ) 紅色 ( 快速閃爍 )
解碼 LED 定義
下表顯示解碼 LED 指示。
表 3
掃描 LED 狀態
掃描成功 綠色
掃描錯誤 紅色
已啟用 RFID 標籤讀取指示燈 綠色
讀取錯誤 紅色
30
