RFD40
Standardna RFID drška
s priključnim mehanizmom
Osnovne upute
MN-004149-01HR, prerađeno izdanje A
Autorska prava
Riječ ZEBRA i stilizirani prikaz glave zebre zaštitni su znakovi tvrtke Zebra Technologies Corporation,
registrirani u mnogim državama diljem svijeta. Google, Android, Google Play i ostale oznake zaštitni su
znakovi tvrtke Google LLC. Svi ostali zaštitni znakovi pripadaju odgovarajućim vlasnicima.
© 2021 Zebra Technologies Corporation i/ili njezine podružnice. Sva prava pridržana.
Informacije u ovom dokumentu mogu se promijeniti bez prethodne obavijesti. Softver opisan u ovom
dokumentu je upotrebljava se pod licencnim ugovorom ili ugovorom o neotkrivanju informacija. Softver je
dopušteno upotrebljavati ili kopirati samo u skladu s uvjetima iz tih ugovora.
Dodatne informacije o pravnim izjavama i izjavama o vlasništvu potražite pod:
SOFTVER: zebra.com/linkoslegal
AUTORSKA PRAVA: zebra.com/copyright
JAMSTVO: zebra.com/warranty
LICENCNI UGOVOR ZA KRAJNJEG KORISNIKA: zebra.com/eula
Odredbe upotrebe
• Izjava o vlasništvu
• Ovaj priručnik sadrži informacije u vlasništvu tvrtke Zebra Technologies Corporation i njezinih
podružnica („Zebra Technologies”). Namijenjen je, za informiranje i upotrebu, isključivo stranama koje
rukuju ovdje opisanom opremom i održavaju je. Te vlasničke informacije ne smije upotrebljavati niti
reproducirati nijedna druga strana te joj se one ne smiju otkrivati u bilo koju drugu svrhu bez izričitog,
pisanog dopuštenja tvrtke Zebra Technologies.
• Poboljšanja proizvoda
• Kontinuirano poboljšanje proizvoda pravilo je tvrtke Zebra Technologies. Svi tehnički podaci i dizajn
podložni su promjeni bez najave.
• Odricanje odgovornosti
• Zebra Technologies poduzima mjere da njezini objavljeni inženjerski tehnički podaci i priručnici budu
točni; međutim, pogreške se događaju. Zebra Technologies zadržava pravo ispravljanja takvih
pogrešaka te se odriče odgovornosti za ono što zbog njih može nastati.
• Ograničenje odgovornosti
• Ni u jednom slučaju tvrtka Zebra Technologies niti itko drugi tko sudjeluje u stvaranju, proizvodnji ili
isporuci dodatnog proizvoda (uključujući hardver i softver) neće biti odgovoran za bilo kakve štete
(uključujući, ali ne ograničavajući se na, posljedičnu štetu, što obuhvaća gubitak profita, prekid
poslovanja ili gubitak poslovnih informacija) koje nastaju upotrebom, posljedicama upotrebe ili
nemogućnošću upotrebe takvog proizvoda, čak i ako je tvrtka Zebra Technologies bila upoznata s
mogućnošću takvih šteta. U nekim nadležnostima izuzeće ili ograničenje povezanih ili posljedičnih
šteta nije dopušteno pa se navedena ograničenja ili izuzeća možda ne odnose na vas.
Servisne informacije
Ako imate problem s upotrebom opreme, obratite se službi za tehničku ili sistemsku podršku. Ako postoji
problem s opremom, oni će se obratiti centru za globalnu podršku tvrtke Zebra na adresi:
zebra.com/support.
Najnoviju verziju ovih uputa, lokalizirane prijevode i upute za slične proizvode možete pronaći na
web-mjestu tvrtke Zebra: zebra.com/support.
1
Početak upotrebe
Standardna RFID RFD40 UHF drška s priključnim mehanizmom omogućava očitavanje i zapisivanje oznake RAIN
radiofrekvencijske identifikacije (RFID), kao i mogućnost lociranja podržanih mobilnih računala tvrtke Zebra i
drugih glavnih računala.
Pri prvoj upotrebi priključnog mehanizma RFD40 s mobilnim računalom:
1. Umetnite bateriju u uređaj.

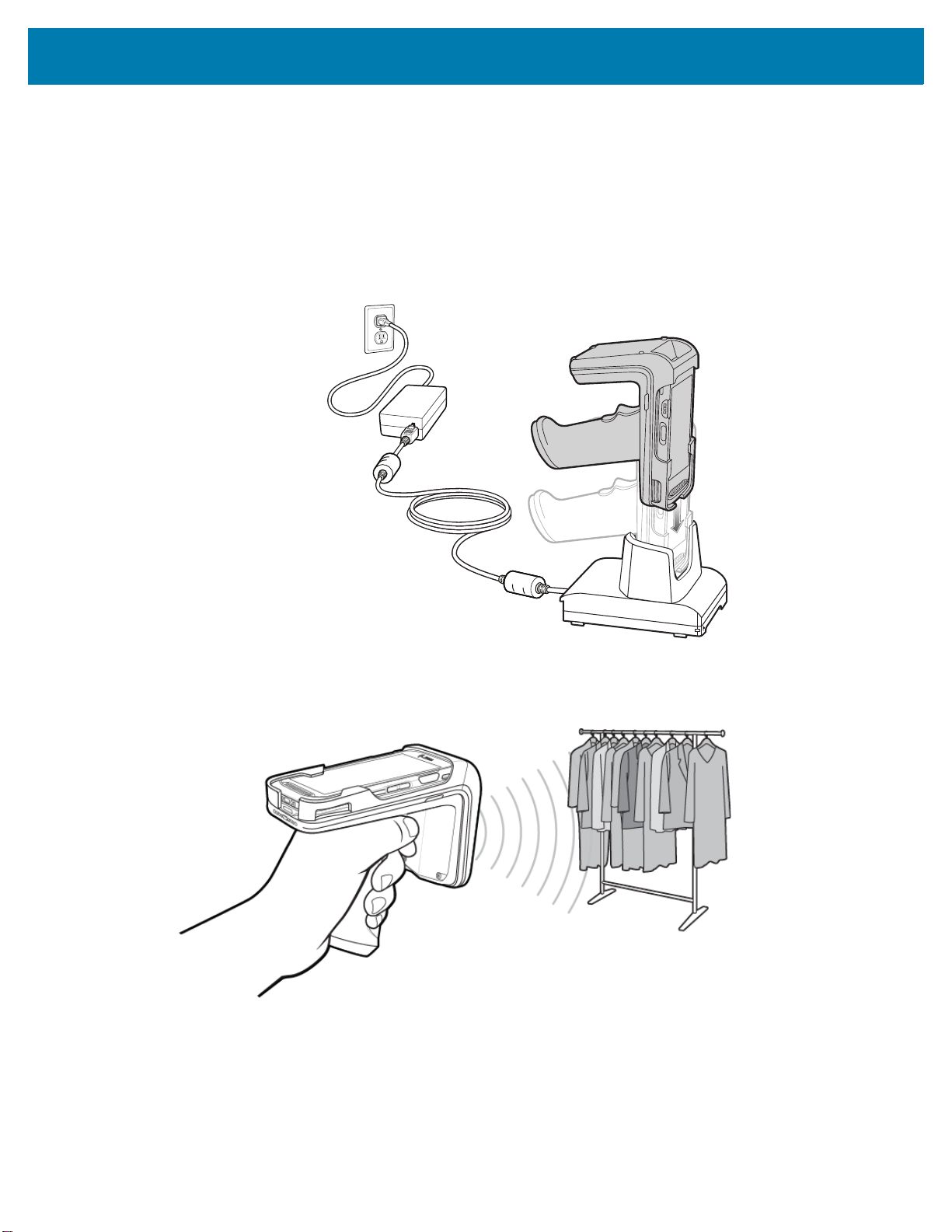

2. Priključni mehanizam RFD40 napunite putem postolja za punjenje, ležišta za punjenje ili USB-C kabela.
3. Standardni poklopac zamijenite adapterom koji je specifičan za mobilno računalo koje namjeravate
upotrebljavati s priključnim mehanizmom.
4. Mobilno računalo stavite u adapter, s prednjim dijelom prema naprijed.
5. Mobilno računalo pričvrstite u adapteru tako da pritisnete donji dio mobilnog računala.
6. Regiju postavite s pomoću aplikacije 123RFID Desktop ili 123RFID Mobile.
Najnoviju verziju uputa i softvera potražite na: zebra.com/support.
Detaljne informacije potražite u Referentnim uputama za proizvod na web-stranici zebra.com/support.
Instalacija adaptera
Kako biste instalirali adapter,
1. skinite pokrov povlačenjem jezičca.
2. Učvrstite adapter na RFD40 pričvršćivanjem četiri vijka s plosnatom glavom na priključni mehanizam.
Slika 1 Instalacija adaptera
2
Značajke standardne RFD40 RFID drške s priključnim mehanizmom
1
2
3
4
5
6
7
8
9
6
10
Tablica 1 Značajke
Broj Stavka
1 Adapter (prodaje se zasebno)
2 Vijci s plosnatom glavom (4)
3 Oznaka adaptera
4 Komunikacijski ulaz eConnexTM
5 LED indikator statusa baterije
6 LED indikator dekodiranja
7 Okidač s tri funkcije
8 Kontakt punjača i USB-C priključak
9 Točka za povezivanje trake za ruku
10 Gumena nožica
3
Postavljanje uređaja
Postavljanje mobilnog računala u klizni priključni mehanizam RFD40
Kako biste pričvrstili mobilno računalo na priključni mehanizam RFD40, gornji dio uređaja do kraja gurnite
prema naprijed u adapter priključnog mehanizma RFD40 i gurnite ga prema dolje na dnu mobilnog
računala kako biste ga pričvrstili.
NAPOMENA Ovisno o tome koje mobilno računalo upotrebljavate s priključnim mehanizmom, u adapter ćete ga
moći umetnuti i prvo sa stražnjim krajem.
NAPOMENA Dok ugrađujete mobilno računalo u adapter, budite oprezni kako ne biste zahvatili opružne
kontakte drške RFD40.
Vađenje mobilnog računala iz drške RFD40 s kliznim priključnim mehanizmom
Kako biste mobilno računalo izvadili iz kliznog priključnog mehanizma RFD40, čvrsto primite dršku i
podignite uređaj iz adaptera.
4
Definicije LED indikatora baterije
Status RFID dodatka RFD40 s kliznim priključnim mehanizmom prikazuje se trobojnim LED indikatorom. U
tablici u nastavku prikazuje se LED stanje baterije dok se uređaj puni.
Tablica 2 Definicije LED indikatora na dodatku RFD40 tijekom punjenja
Stanje LED indikator statusa
Punjenje Žuta (bljeska)
Punjenje dovršeno Postojano svijetli zeleno
Pogreška u punjenju Žuta (brzo bljeska)
Punjenje (baterija pri kraju vijeka
trajanja)
Punjenje dovršeno (baterija pri kraju
vijeka trajanja)
Pogreška punjenja (baterija pri kraju
vijeka trajanja)
Definicije LED indikatora dekodiranja
U tablici u nastavku prikazani su LED indikatori dekodiranja.
Tablica 3
Crveno (treperi)
Trajno svijetli crveno
Crvena (brzo treperi)
Skeniranje LED indikator statusa
Uspješno skeniranje Zelena
Pogreška pri skeniranju Crvena
Omogućen indikator očitavanja RFID
oznake
Pogreška pri čitanju Crvena
Zelena
5
