DS6878
一項
一項
一項
快速入門指南
http://www.zebra.com/ds6878
1
2
1 掃描窗
2 掃描觸發器
3 LED
4 嗶聲器
插入通訊座
3
4
1 2 3 4 5 6

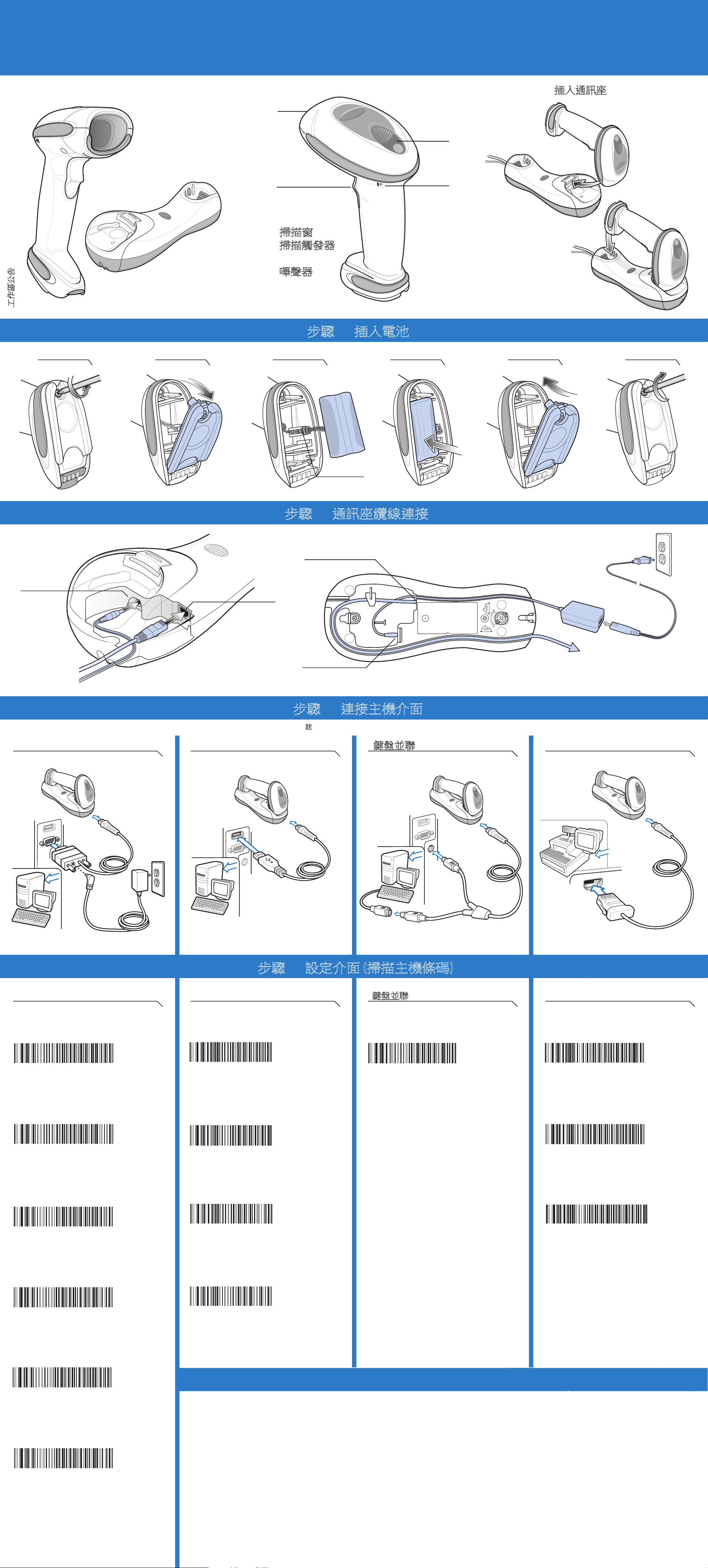

步驟 1 - 插入電池
電池接頭夾
步驟 2 - 通訊座纜線連接
主機
電源
主機
電源
若是用於醫療環境，請使用數位掃描器零件編號 DS6878-HC2XXXBWR 和通訊座零件編號 CR0078-SC1009BWR，
並在電源供應器上加裝濾波環 (請參閱包裝內所附的濾波環安裝指示)。
連接至適當的主機
電源
(必要時)
步驟 3 - 連接主機介面
註：纜線隨配置不同而有所差異。
RS-232 USB IBM 46XX
鍵盤並聯
RS-232
掃描其中
標準 RS-232
USB
掃描其中
HID 鍵盤模擬
步驟 4 - 設定介面 (掃描主機條碼)
鍵盤並聯
掃描下方條碼
IBM PC/AT 及相容的 IBM PC
選用電源供應器
IBM 46XX
掃描其中
PORT 5B
ICL RS-232
NIXDORF RS-232 MODE A
NIXDORF RS-232 MODE B
IBM 手持式 USB
SNAPI 含成像
(僅適用於免持式機型)
SNAPI 不含成像
(僅適用於免持式機型)
PORT 9B
PORT 17
FUJITSU RS-232
OPOS/JPOS
123Scan2
123SCAN
2
是簡單易用的電腦軟體工具，可讓您透過條碼或
如需詳細資訊，請造訪
：http://www.zebra.com/123Scan2
USB
纜線迅速輕鬆地自訂設定。
DS6878
低/中/高音嗶聲
短中音嗶聲
4 聲拉長低音嗶聲
4 聲短促嗶聲
高/低音嗶聲
低/高音嗶聲
高/低/高/低音嗶聲
熄滅
綠色
紅色
熄滅
暫時熄滅
綠色
紅色
當地聯絡人：
高/低音嗶聲
低/高音嗶聲
高/低/高/低音嗶聲
熄滅
綠色 - 快速連續
綠色- 緩慢連續
綠色 - 持續亮起
掃描器未通電
停用掃描器
無法辨讀條碼
掃描器與條碼之間的距離不正確
掃描器未設定條碼類型
掃描器未設定為正確的
主機介面
介面纜線鬆脫
掃描器未設定為正確的主機介面
掃描器未與主機所連線的
介面配對
通訊座與主機斷線
電池溫度高於或低於正常作業溫度
電池電量偏低啟動
通訊座通訊錯誤
保固
維修資訊
《產品參考指南》
《產品參考指南》
三
五三

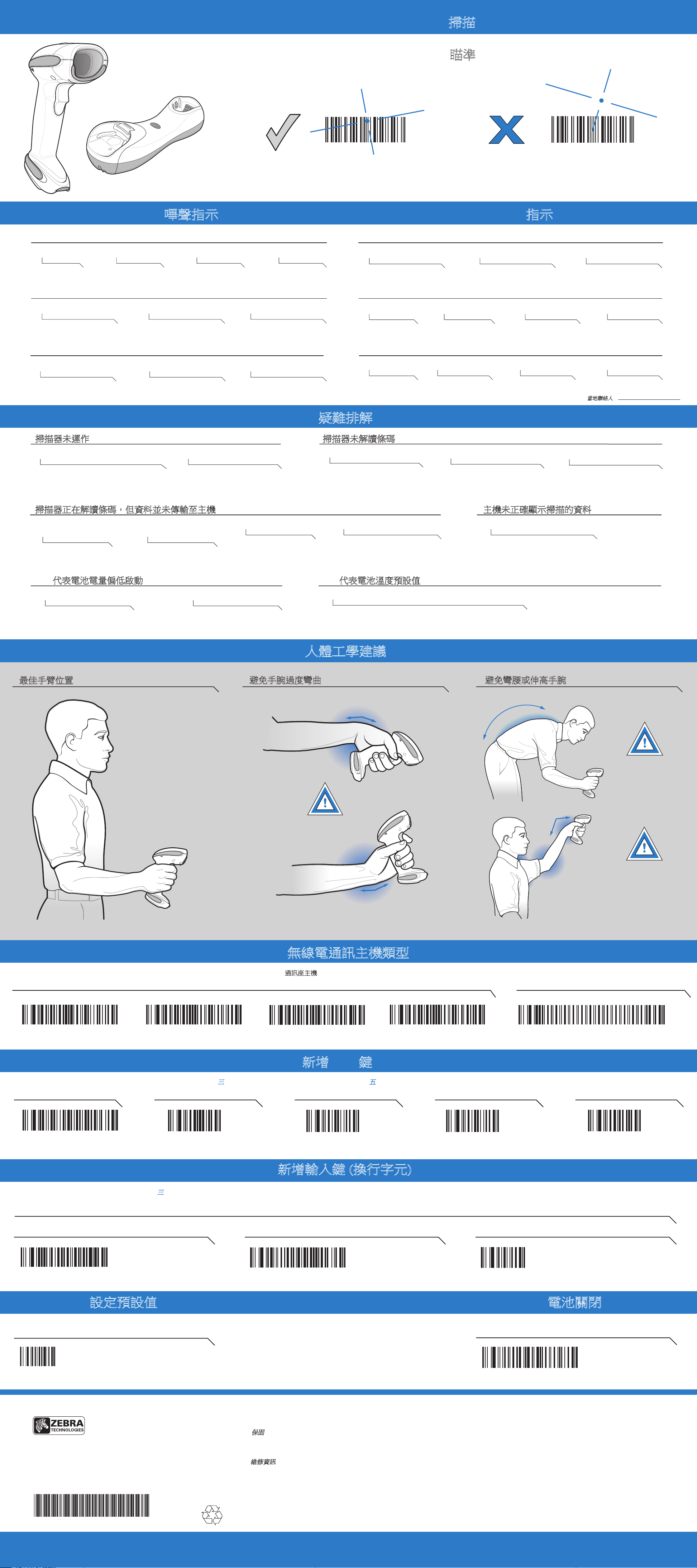

掃描
瞄準
012345 012345
嗶聲指示 LED 指示
標準使用 手持式掃描
啟動
參數功能表掃描
成功設定參數
無線操作
已掃描配對的條碼
條碼已解讀
偵測到傳輸錯誤；
已忽略資料
執行正確的程式設計順序
Bluetooth 中斷連線
電池電量偏低
不正確的程式設計順序，
或「取消」掃描的條碼
已建立 Bluetooth 連線
掃描器開啟且可以開始掃描，
或掃描器未通電
免持式 (投影式) 掃描
掃描器未通電
充電
掃描器未通電
疑難排解
掃描器未運作
掃描器未解讀條碼
掃描器準備
進行掃描
無重大電池
溫度錯誤
成功解讀條碼
成功解讀條碼
掃描器充電中
傳輸錯誤
傳輸錯誤
掃描器已完全充電
檢查系統電力；電池尚未充電；為通訊座中
的掃描器充電；檢查電池蓋是否關閉；確認
電池端蓋已固定
確認使用正確的主機介面纜線
掃描器正在解讀條碼，但資料並未傳輸至主機
掃描正確的主機參數條碼
將掃描器配對至通訊座
LED 代表電池電量偏低啟動
等候紅色 LED 變為綠色，
代表掃描器正在充電
檢查接點；移除掃描器，
並將其重新插入通訊座
確認穩固連接所有纜線
確認掃描器已設定為讀取
該掃描條碼類型
依序操作：中斷電源供應器連接；
中斷主機纜線連接；等候三秒鐘；
重新連接主機纜線；重新連接電源
供應器；重新進行配對
LED 代表電池溫度預設值
請勿使用掃描器；將掃描器移至正常作業溫度的地點；
請參閱 以取得更多資訊
人體工學建議
確認符號是否損毀；嘗試掃描
相同條碼類型的測試條碼
主機未正確顯示掃描的資料
掃描正確的主機參數條碼
拉近或拉遠掃描器與條碼之間的
距離
最佳手臂位置
避免手腕過度彎曲
避免手腕過度彎曲
避免彎腰或伸高手腕
避免彎腰
避免伸高手腕
左右手輪流進行工作
左右手輪流進行工作
無線電通訊主機類型
掃描下方的條碼，以選擇將掃描器連接至遠端裝置的方式。若連接至 STB4278 通訊座，則掃描通訊座主機。請參閱
無線電通訊主機類型
通訊座主機
序列埠設定檔 (從屬) HID 設定 (從屬)
《產品參考指南》
序列埠設定檔 (主導)
，以取得詳細資訊。
解除配對/中斷連線
解除配對/中斷連線
新增 TAB 鍵
若要在掃描資料後方新增一個 Tab 鍵，請依數字順序分別掃描上方的
個 Enter 鍵條碼，然後再依數字順序分別掃描下方的
1 2 3 4 5
個條碼。
建議交替使用
建議交替使用
掃描後置字元
7
0
0 9
新增輸入鍵 (換行字元)
在掃描資料後新增輸入鍵，依數字順序分別掃描 個條碼。
換行字元
1 2 3
<DATA><SUFFIX 1>掃描選項 ENTER
設定預設值 電池關閉
還原原廠預設值
電池關閉，以供長期儲存/運送之用
設定預設值
ZebraTechnologiesCorporation
Lincolnshire,ILU.S.A.
http://www.zebra.com
Zebra和斑馬頭圖形為ZIHCorp.的註冊商標。Symbol標誌為SymbolTechnologies,
Inc.(ZebraTechnologies子公司)的註冊商標。
©2015SymbolTechnologies,Inc.
72E-132659-02TC 修訂 B 版 2015 年 3 月
DS6878
如需 Zebra 硬體產品的完整保固聲明，請造訪：
http://www.zebra.com/warranty
如果您在使用此設備上有問題，請與所在設施的技術或系統支援人員聯繫。
如果此設備有任何問題，他們將會與您所在地區的 Zebra 支援中心:
http://www.zebra.com/support。
若需要本指南的最新版本，請造訪：http://www.zebra.com/support。
電池關閉
