Zebra DS4800 Quick Start Guide [fr]

IMAGEUR NUMÉRIQUE
FILAIRE SÉRIE DS4800

GUIDE DE DÉMARRAGE
RAPIDE

2 Guide de démarrage rapide Imageur de la série DS4800

©2016 Symbol Technologies LLC, filiale de Zebra Technologies Corporation. Tous droits réservés.

Zebra se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, les fonctions ou la conception.

Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou
de l'application mentionnés dans les présentes. Aucune licence n'est concédée, expressément ou par
répercussion, par fin de non-recevoir, ou par tout autre brevet ou droit de propriété industrielle, couvrant ou
relatif à toute combinaison, système, appareil, machine, matériel, méthode ou procédé pour lesquels les
produits Zebra seraient utilisés. Il existe une licence implicite pour les équipements, les circuits et les
sous-systèmes contenus dans les produits Zebra.

Garantie

Pour consulter la déclaration de garantie complète du matériel Zebra, rendez-vous à l'adresse :

http://www.zebra.com/warranty.

Pour l'Australie uniquement

Pour l'Australie seulement. Cette garantie est donnée par Zebra Technologies Asia Pacific Pte. Ltd., 71
Robinson Road, # 05-02 / 03, Singapour 068895, Singapour. Nos produits offrent des garanties qui ne peuvent
être exclues en vertu du droit de la consommation en Australie. Vous avez droit à un remplacement ou un
remboursement pour un échec majeur et l'indemnisation pour toute autre perte ou dommage raisonnablement
prévisible. Vous avez aussi le droit d'avoir les produits réparés ou remplacés si les marchandises ne
parviennent pas à être de qualité acceptable et l'échec ne constitue pas une défaillance majeure. La garantie
limitée de Zebra Technologies Corporation Australie ci-dessus se ajoute à tous les droits et recours que vous
pourriez avoir en vertu de la Australian Consumer Law. Si vous avez des questions, se il vous plaît appelez
Zebra Technologies Corporation au + 65 6858 0722. Vous pouvez également visiter notre site Web:
http://www.zebra.com pour les termes de la garantie les plus à jour.

Guide de démarrage rapide Imageur de la série DS4800 3

Indicateur LED

Déclencheur tactile capacitif

Câble d'interface

Façade personnalisable

Haut-parleur

Fonctionnalités d'imagerie Mode de présentation

Connexion à l'interface hôte

Code-barres de définition des paramètres par défaut

Définir les valeurs par défaut

4 Guide de démarrage rapide Imageur de la série DS4800

Code-barres pour la touche Entrée (retour chariot/saut de ligne)

Permet d'ajouter une touche Entrée après la lecture des données.

Touche Entrée (retour chariot/saut de ligne)

Code-barres pour la touche Tab

Permet d'ajouter une touche Tab après la lecture des données.

Touch e Ta b

Configuration de l'interface (codes-barres pour hôtes de lecture)

Type de périphérique USB

L'imageur est réglé par défaut sur le type d'interface clavier HID. Si la valeur par défaut (*) ne répond pas à vos
besoin, lisez un autre code-barres hôte ci-dessous.

*

HID clavier USB

USB Bureau IBM

USB Portable IBM

Émulation de port COM simple

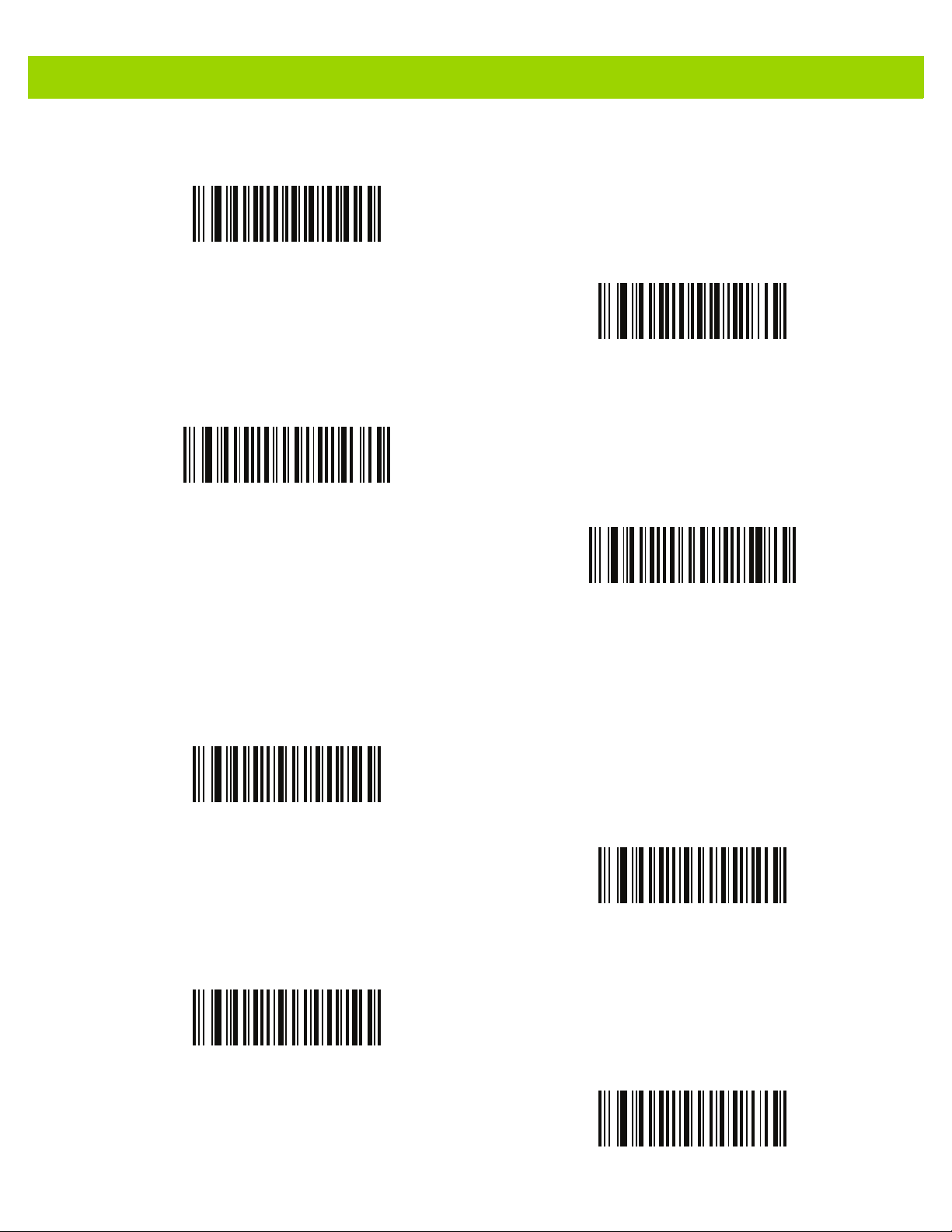

Guide de démarrage rapide Imageur de la série DS4800 5

OPOS IBM

(USB portable IBM avec désactivation

de la lecture complète)

Hôte CDC USB

CDC SSI via USB

Protocole Native API Symbol (SNAPI) sans imagerie

Annulation du verrouillage des majuscules USB

Protocole Native API Symbol (SNAPI)

avec imagerie

Hôte Toshiba TEC

Annuler la touche de verrouillage des majuscules (activer)

*Ne pas annuler la touche de verrouillage

des majuscules (désactiver)

6 Guide de démarrage rapide Imageur de la série DS4800

Émulation clavier

*Activer l'émulation clavier

Émulation clavier avec zéro de tête

Désactiver l'émulation clavier

*Activer l'émulation clavier avec zéro de tête

Émulation clavier rapide

Applicable uniquement quand l'émulation clavier est activée.

*Activer l'émulation clavier rapide

Désactiver l'émulation clavier avec zéro de tête

Désactiver l'émulation clavier rapide

Guide de démarrage rapide Imageur de la série DS4800 7

Lecture

Déclenchement correct et incorrect

Lecture manuelle avec déclenchement et lecture par présentation

Lecture et visée mains-libres

012345

8 Guide de démarrage rapide Imageur de la série DS4800

Expérience des utilisateurs

Indications pour les utilisateurs (par défaut)

Indication

Allumage Tonalité d'allumage Vert, puis extinction

Prêt à la lecture (mode manuel) Aucune Aucun Aucun

Prêt à la lecture
(mode mains-libres/présentation)

Déclenchement au toucher Aucune Aucun Vibration pendant

Code-barres décodé Claves/

Erreur de transmission détectée ;
données ignorées

Réglage des paramètres effectué Bips sonores

Paramètre ou séquence de
programmation incorrecte, ou
code-barres d'annulation lu

Séquence

sonore

Aucune Vert clignotant Aucun

tonalité de lecture 1

4 longs bips graves Rouge Aucun

aigu/grave/aigu/grave

Bip grave/aigu Rouge pendant

Indicateur LED

progressive

Vert pendant 100 ms Aucun

Vert pendant
1 seconde

2 secondes

Retour haptique/

vibration

Deux vibrations

100 ms

Aucun

Aucun

Confirmation de lecture

Si la valeur par défaut (*) ne répond pas à vos besoins, lisez UN code-barres pour chaque option.

Tonalité/bip

*Activer

Désactiver

Retour haptique/vibration

Activer

Indicateur LED

*Activer

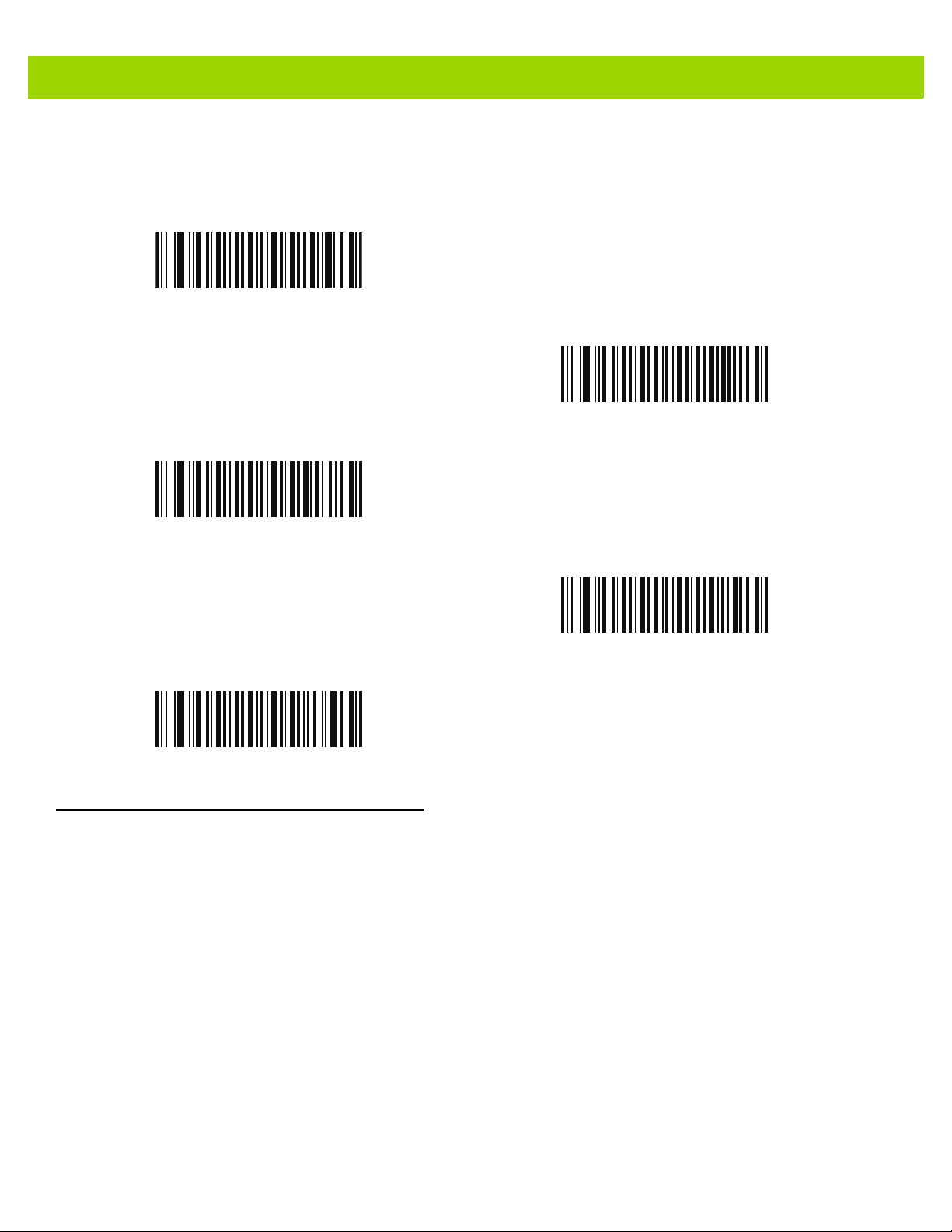

Guide de démarrage rapide Imageur de la série DS4800 9

*Désactiver

Désactiver

Confirmation de déclenchement

Si la valeur par défaut (*) ne répond pas à vos besoins, lisez UN code-barres pour chaque option.

« Clic » sonore sur déclenchement

Activer

*Désactiver

Retour haptique/vibration

*Activer

Désactiver

10 Guide de démarrage rapide Imageur de la série DS4800

Tonalité de lecture

Si la valeur par défaut (*) ne répond pas à vos besoins, lisez UN code-barres pour chaque option.

*Claves/Tonalité 1

Pulsation/Tonalité 2

Carillon/Tonalité 3

Triple bip/Tonalité 5

123Scan

2

123Scan2 est un logiciel PC facile à utiliser permettant une configuration personnalisée rapide et aisée par
code-barres ou câble USB.

Pour en savoir plus, visitez le site : http://www.zebra.com/123scan2.

Fonctionnalité de l'utilitaire

Zap/Tonalité 4

•

Configuration de l'appareil

• Programmation électronique (câble USB)

• Code(s)-barres de programmation

•

Visualisation des données - Journal de lecture (affichage des données du code-barres lu)

•

Accès aux informations de suivi des actifs

•

Mise à niveau du firmware et accès aux notes de version

•

Gestion à distance (création de packages SMS)

Guide de démarrage rapide Imageur de la série DS4800 11

AVOID EXTREME

WRIST ANGLES

AVOID REACHING

AVOID BENDING

Éviter les torsions de poignet Éviter de se pencher

Éviter de lever le bras

Recommandations d'utilisation / position optimale du corps

Résolution des problèmes

Indication Résolution

Le point de visée ne s'affiche pas

L'imageur n'est pas alimenté Branchez l'imageur à un hôte USB alimenté

Le point de visée est désactivé Activez le point de visée

L'imageur décode le code-barres mais ne transmet pas de données

Erreur de format ou de transmission Définissez les bons paramètres de communication et de

conversion

Règle ADF non valide Programmez les bonnes règles ADF

L'imageur ne décode pas le code-barres

Le lecteur n'est pas programmé pour ce type de
codes-barres

Le code-barres est illisible Assurez-vous que le code-barres n'est pas abîmé ; lisez un

Le code-barres est en dehors de la zone du point
de visée

Programmez l'imageur pour la lecture de ce type de
codes-barres

code-barres de test du même type

Déplacez le point de visée vers le code-barres

Les données lues ne s'affichent pas correctement sur l'hôte

L'interface hôte est mal configurée Lisez les codes-barres de paramétrage de l'hôte appropriés

La région est mal configurée Sélectionnez le schéma d'encodage correspondant à la

langue et au pays appropriés

12 Guide de démarrage rapide Imageur de la série DS4800

Informations réglementaires

Ce guide s'applique au numéro de modèle : DS4801.
Tous les appareils Zebra sont conçus pour respecter les règles et réglementations dans les lieux où ils sont vendus

et sont étiquetés en fonction des obligations. Des versions traduites de certains manuels sont disponibles à l'adresse
suivante : http://www.zebra.com/support.

Tous les changements ou toutes les modifications apportés à l'équipement de Zebra qui ne sont pas approuvés de façon
explicite par Zebra risquent de rendre nulle et non avenue l'autorisation accordée à l'utilisateur d'exploiter cet équipement.

ATTENTION : utilisez uniquement des accessoires agréés par Zebra et portant la marque UL Listed. Température de
fonctionnement maximale déclarée : 40 ºC.

Recommandations concernant la santé et la sécurité

Recommandations ergonomiques

Attention : pour éviter ou réduire le risque potentiel de blessure lié à un manque d'ergonomie, respectez les
recommandations suivantes. Consultez votre responsable local de la santé et de la sécurité, pour vous assurer que vous
respectez les consignes de sécurité de votre entreprise conçues pour éviter toute blessure du personnel.

•

Réduisez ou éliminez les mouvements répétitifs

•

Maintenez une position naturelle

•

Réduisez ou éliminez toute force excessive

•

Conservez à portée de la main les objets fréquemment utilisés

•

Effectuez toutes les tâches à une hauteur correcte

•

Réduisez ou éliminez les vibrations

•

Réduisez ou éliminez toute pression directe

•

Fournissez des postes de travail réglables

•

Prévoyez un dégagement suffisant

•

Prévoyez un cadre de travail approprié

•

Améliorez les procédures de travail.

Obligations relatives aux interférences en radiofréquence - FCC

Remarque : cet équipement a été testé et les résultats de ces tests ont révélé qu'il respecte les
limites d'un appareil numérique de classe B, en conformité avec la section 15 des règles de
la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences
dangereuses dans une installation résidentielle.

Cet appareil produit, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas

dangereuses pour les communications radios. Cependant, il est impossible de garantir qu'aucune interférence ne se
produira dans certaines installations. Si cet appareil provoque des interférences nuisibles qui affectent la réception d'un
poste de radio ou de télévision, ce que vous pouvez déterminer en allumant puis en éteignant l'appareil, nous vous
encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

•

Réorientez ou déplacez l'antenne de réception

•

Éloignez l'appareil du récepteur

•

Branchez cet équipement sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.

•

Consultez le fournisseur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

installé et employé en conformité avec ces consignes, peut provoquer des interférences

Obligations relatives aux interférences en radiofréquence - Canada

This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Marquage et Espace économique européen (EEE)

Déclaration de conformité

Zebra déclare par la présente que cet appareil est conforme à toutes les directives applicables : 2014/30/EU, 2014/35/EU et
2011/65/EU. Le texte complet de la déclaration de conformité de l'Union européenne est disponible à l'adresse Internet
suivante : http://www.zebra.com/doc.

Guide de démarrage rapide Imageur de la série DS4800 13

Japon (VCCI) - Conseil de contrôle volontaire des interférences

Classe B ITE

Corée - Avertissement concernant les équipements de technologie de l'information de classe B

Autres pays

Brésil

Déclarations réglementaires pour le modèle DS4801 - BRÉSIL
Pour plus d'informations, consultez le site www.anatel.gov.br.
Declarações Regulamentares para DS4801 - Brazil
Nota: A marca de certificação se aplica ao Transceptor, modelo DS4801. Este equipamento opera em caráter secundário,

isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar
interferência a sistemas operando em caráter primário.
Para maiores informações sobre ANATEL consulte o site: www.anatel.gov.br

Chili

Este equipo cumple con la Resolución No 403 de 2008, de la Subsecretaria de telecomunicaciones, relativa a radiaciones
electromagnéticas.

Mexique

Restrict Frequency Range to: 2,450 – 2,4835 GHz.
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no

cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda
causar su operación no deseada.

S. Corée

Pour les appareils radio utilisant les plages de fréquence de 2 400 à 2 483,5 MHz ou de 5 725 à 5 825 MHz, les deux
indications suivantes peuvent s'afficher :

무선설비는 운용 중 전파혼신 가능성이 있음
당해 무선설비 는전파혼 신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다 .

Taï wa n

臺灣
低功率電波輻射性電機管理辦法
第十二條
經型式認證合格之低功率射頻電機，非經許可，公司、
商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

第十四條
低功率射頻電機之使用不得影響飛航安全及干擾合法通信；
經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前項合法通信，指依電信規定作業之無線電通信。

低功率射頻電機須忍受合法通信或工業、
科學及醫療用電波輻射性電機設備之干擾。

14 Guide de démarrage rapide Imageur de la série DS4800

Ukraine

Déchets d'équipements électriques et électroniques (DEEE)

English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return
product, please go to: http://www.zebra.com/weee.

Bulgarish: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на Zebra за рециклиране. За
информация относно връщането на продукти, моля отидете на адрес: http://www.zebra.com/weee.

Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra k recyklaci. Informace o
zpùsobu vrácení produktu najdete na webové stránce: http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af pro­dukter på: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt
werden. Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.

Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο
ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση
http://www.zebra.com/weee στο ∆ιαδίκτυο.

Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks
toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean
reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de
plus amples informations sur le retour de produits, consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di
consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web: http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai ieg
informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau infor-
macijos, kaip grąžinti gaminį, rasite: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék
visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ.
Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor
recycling. Raadpleeg http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji nale¿y zwróciæ do firmy Zebra w celu ich utylizacji. Infor­macje na temat zwrotu produktów znajduj¹ siê na stronie internetowej http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações
sobre como devolver o produto, visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pen-
tru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee.

Sloven

čina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na

recykláciu. Bližšie informácie o vrátení výrobkov nájdete na: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vraèilu
izdelka obišèite: http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä.
Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du
returnerar produkten finns på http://www.zebra.com/weee.

Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği
hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.

τέλος της διάρκειας ζωής τους, πρέπει να επιστρέφονται στην Zebra για

ūtu

Déclaration de conformité DEEE en turc

EEE Yönetmeligine Uygundur

Directive RoHS chinoise

.

Guide de démarrage rapide Imageur de la série DS4800 15

部件名称

(Parts)

铅

(Pb)?

(Pb)

(Parts)

金属部件

(Metal Parts)

电路模块

(Circuit Modules)

电缆及电缆组件

(Cables and Cable Assemblies)

塑料和聚合物部件

(Plastic and Polymeric Parts)

光学和光学组件

(Optics and Optical Components)

电池

(Batteries)

本表格依据 SJ/T 11364 的规定编制。

O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。(企业可在此处，根据实际情况对上表中打 “×” 的技术原

因进行进一步说明。）

This table was created to comply with China RoHS requirements

N/A N/A N/A N/A N/A N/A

Informations sur les services

Si vous avez des difficultés à utiliser cet équipement, contactez votre assistance technique ou système. Si l'équipement est
défectueux, l'équipe de support contactera l'assistance Zebra Global Customer Support Center via le site Web :

http://www.zebra.com/support.

Pour consulter la dernière version de ce guide, rendez-vous sur le site http://www.zebra.com/support.

有害物质

汞

(Hg)

?

(Hg)

OOOOOO
OOOOOO
OOOOOO
OOOOOO
XOOOOO

镉

(Cd)

?

(Cd)

六价铬

(Cr(VI))

多溴联苯

(PBB)

(PBB)

多溴二苯醚

(PBDE)

Numéro de série

Lisez le code-barres ci-dessous pour obtenir le numéro de série du DS4800.

Afficher le numéro de série du DS4800

Page produit DS4800

Lisez le code-barres ci-dessous pour vous rendre sur la page produit de la série DS4800 Zebra sur laquelle
vous trouverez ce guide, ainsi que tous les guides de l'utilisateur.

http://www.zebra.com/ds4800

Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com

Zebra et l'illustration de la tête de zèbre sont des marques commerciales de ZIH Corp, déposées dans
de nombreuses juridictions dans le monde entier. Toutes les autres marques appartiennent à leurs
propriétaires respectifs.

©2016 Symbol Technologies LLC, filiale de Zebra Technologies Corporation. Tous droits réservés.

MN000100A03FR Révision A - Août 2016
