快速參考指南
簡介
DS457-XX20004ZZWW 固定式成像器是專為獨立
應用程式及 OEM 應用程式 ( 如資訊便利站 ) 而設
計。這款成像器外型極度精巧，可將條碼成像功能
以簡易彈性的方式整合至主機裝置，並提供 1D 及
2D 條碼的高效能成像功能。DS457 最適合應用於
內嵌式醫療診斷設備，以及製造環境中的輸送線。
DS457 也可以在零售 POS 環境中，做為完全不佔
空間的 2D 陣列成像解決方案。
連接 DS457-XX20004ZZWW
將 DS457-XX20004ZZWW 連接到主機上：
1. 將 9 針 D 接頭 ( 標示 SCANNER 的一端) 插入
DS457。
2. 若使用外部交換器及適用的主機纜線，請將觸
發器纜線插入至 9 針 D 接頭飛線的立體聲接
頭母頭。
3. 將主機端的接頭插入主機上的適用連接埠。
4. 若要使用 RS-232 連線，請將電源供應器插入
AC 插座，並將電源供應器的輸出纜線插入接
近介面纜線主機端的接頭。
5. 確認所有項目穩固連接。
《
6. 使用
DS457-XX20004ZZWW
中的程式設計條碼，對 DS457 進行設定。
南》
成像器整合指
3
4 DS457-XX20004ZZWW

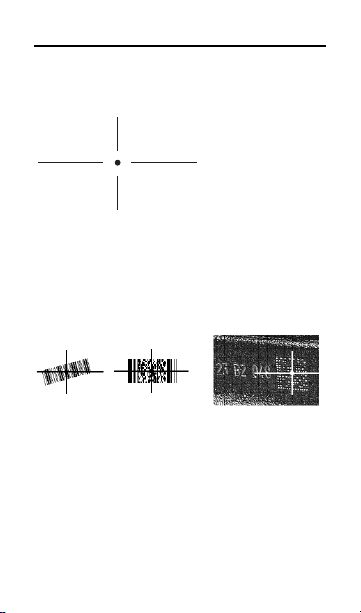

1D 條碼符號 2D 條碼符號 2D 點式打標
DPM 符號
固定式成像器
擷取資料
掃描時，成像器會投射一個紅色雷射瞄準圖案，
以便將條碼放置於其視野範圍內。
如有必要，成像器會開啟紅色 LED 照亮目標條
碼。
若要掃描條碼，請將符號 ( 任一方向 ) 放在瞄準圖
案範圍內的正中間。整個符號務必都要在十字圖案
形成的長方形區域範圍內。
快速參考指南
012345
012345
012345
012345

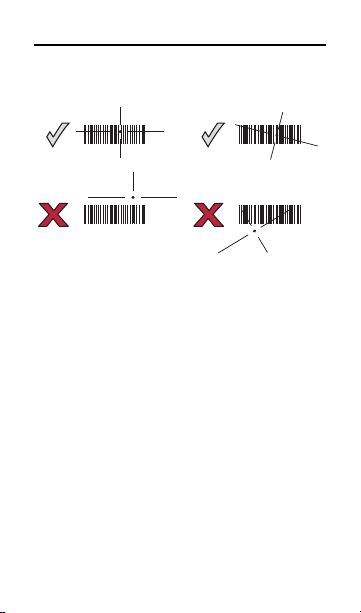

該成像器也可以讀取位在瞄準圖案範圍內，但不在
其正中間的條碼。下列插圖的上方範例顯示可接受
的瞄準選項，下方範例則顯示無法解碼的選項。
解碼成功時，DS457 會發出嗶聲，且其 LED 會
變綠色。
5
6 DS457-XX20004ZZWW
固定式成像器
程式設定條碼
下列是一些適用於設定 DS457-XX20004ZZWW 的
常用條碼。
設定預設值
• 還原預設值 - 掃描此條碼以重新設定所有的預
設參數 ( 如下 )。
- 若您先前曾掃描
訂預設值以設定自訂預設值，請掃描還原
預設值，以擷取並還原解碼器的自訂預設
設定。
- 如果您沒有設定自訂預設，請掃描還原預
設以還原原廠預設值。
• 設定原廠預設值 - 掃描此條碼以還原原廠預設
值。這將會刪除任何自訂預設設定。
《整合指南》
還原預設值
設定原廠預設值
中的寫入自
快速參考指南
主機類型
USB
裝置類型
USB HID 鍵盤 ( 預設 )
Symbol Native API (SNAPI) ( 含成像介面 )
Symbol Native API (SNAPI) ( 不含成像介面 )
7
8 DS457-XX20004ZZWW
USB
裝置類型 (續
)
CDC COM 連接埠模擬
USB CDC 的 SSI
固定式成像器
快速參考指南
序列主機類型
SSI 主機
標準 RS-232
( 僅傳輸 ASCII 資料 )
9
10 DS457-XX20004ZZWW
固定式成像器
觸發器模式
投影模式 (預設
當 DS457 偵測到一個物件在其視野內，就會觸發
並嘗試解碼。物件偵測範圍在一般照明狀況下不會
改變。此功能僅適用於解碼模式。在此模式下，裝
置不會進入 「低電力」模式。
)
投影模式 ( 預設 )
對準觸發器
按下成像器正上方的觸發器或透過主機纜線連接的
外部觸發器，將會啟動解碼處理程序，該程序會持
續至放掉觸發器、產生有效解碼或解碼工作階段逾
時為止。
對準
快速參考指南
11
行動電話/顯示幕模式
此模式可提升行動電話和電子顯示幕上所顯示之目
標條碼的讀取效能。
停用行動電話 / 顯示幕模式 ( 預設 )
啟用行動電話 / 顯示幕模式
12 DS457-XX20004ZZWW
固定式成像器
嗶聲器和 LED 指示
嗶聲器和 LED 指示成像器狀態如下：
指示 嗶聲器
成像器已開啟。 不適用 紅色
成功解碼條碼。 1 聲嗶聲 閃爍綠色
成功輸入程式設計參數。 快速響聲 閃爍綠色
傳輸錯誤。主機未收到條
碼資料。
4 聲嗶聲 紅色
LED
快速參考指南
疑難排解
問題 可能原因 可能的解決方法
沒有出現紅
色 LED 或在
嘗試擷取期
間沒有任何
動作。
成像器無法
讀取條碼。
成像器未
通電。
介面纜線或
電源線鬆脫。
成像器沒有針
對該條碼類型
進行設定。
錯誤的通訊
參數。
無法辨讀條
碼符號。
檢查系統電源。
確認使用正確的主機介面
纜線。
連接電源供應器。
檢查纜線連接是否鬆脫。
確認纜線穩固連接。
設定成像器以讀取欲掃描
的條碼類型。
設定正確的通訊參數 (鮑
率、同位檢查、停止位
元等)。
確認符號未損毀。嘗試
掃描相同條碼類型的相
似符號。
13
14 DS457-XX20004ZZWW
固定式成像器
法規資訊
本指南適用型號：DS457
所有 Zebra 的裝置在設計上都符合其銷售地區的規定
和規章，並依規定標示。
您可以在下列網站取得當地語言的翻譯：
http://www.zebra.com/support
未經 Zebra 明確認可，對 Zebra 設備進行任何變更或
修改的使用者，可能失去操作本設備的權利。
健康與安全建議
人體工學建議
注意
為了避免發生人體工學傷害或將其潛
在風險降至最低，請遵循下列建議。
請徵詢您當地的健康與安全經理，確
認您遵守公司的安全計畫，以避免工
• 減少或避免重複動作
• 保持自然的姿勢
• 減少或避免過度施力
• 將常用物品放在隨手可得之處
• 以正確高度執行工作
• 減少或避免震動
• 減少或避免直接施壓
• 提供可調式的工作區
• 提供足夠的空間
• 提供舒適的工作環境
• 改善工作流程。
作傷害。
快速參考指南
15
雷射裝置
除偏差值外，依據雷射公告 (LASER
NOTICE) 第 50 條公告 (公告日期：2007 年
6 月 24 日) 符合 21CFR1040.10 及
1040.11，並符合 IEC/EN 60825-1:2014。
雷射等級乃標示於裝置的標籤上。
第 1 級雷射裝置用於規定用途時，被認定不具有危險
性。下列為必要聲明，以符合美國和國際規章：
注意
未遵循規定，而擅自控制、調整或執
行使用程序，可能會導致危險的雷射
光外洩。
第 2 級雷射掃描器使用低功率、可見光二極體。如同面
對任何非常明亮的光源 ( 如太陽 ) 一般，使用者應避免
直視光線。短暫暴露於第 2 級雷射並不會造成傷害。
16 DS457-XX20004ZZWW
固定式成像器
LED 裝置
符合 IEC/EN60825-1:2001 與 IEC/EN62471:2006
若為具備 Class 1M LED 的裝置，則使用下列標籤：
掃描器標籤
LASER LIGHT - DO NOT STARE INTO BEAM. CLASS 2 LASER/1M LED PRODUCT
LASERLICHT-NICHT IN DEN STRAHL BLICKEN. LASER/1M LED KLASSE 2.
LUMIERE LASER-NE PAS REGARDER DANS LE FAISCEAU. APPAREIL
A LASER/1M LED DE CLASSE 2. 630-680nm,1mw
▔ܝ/('䕤ᇘ ࣓Ⳉ㾚ܝᴳ㉏▔ܝ0㉏/('ѻક
電源供應器
僅限使用 Zebra 核准經認證的電源供應器 ( 額定 5.2
VCD、最低 850 MA，LPS 或 SELV)。使用替代的電
源供應器會讓此裝置獲取的核准失效，並且可能產生
危險。
DS457 第 I 類 2 級區 (Class I Division 2) 版本
此裝置為開放類型，預定完全裝載至環境適用的機櫃內。
此設備適合在第 I 類 2 級區群組 D (Class I Division 2
Groups D) 或非危險位置使用。
警告 - 有爆炸危險 – 除非已斷電，或是已知為非危險區域，
否則請勿中斷連接設備。
警告 - 有爆炸危險 – 替換任何元件可能會損及產品在第 I 類
2 級區中的適用性。
警告 - 高溫表面
快速參考指南
Tested to comply
with FCC Standards
FOR HOME OR OFFICE USE
無線射頻干擾規定 - FCC
附註：本設備業已通過測
試，完全符合 FCC 規章第
15 部分關於 Class B 數位裝
置的標準。這些標準的設立
環境中，針對有害干擾提供合理的防護。本設備會
產生、使用、而且能發射無線射頻能量，若未依據
指示安裝及使用，則對於無線電通訊可能造成有害
干擾。
但即使以特定方式安裝，亦無法保證不會產生干
擾。如果本設備確實對無線電或電視收訊造成有
害干擾 ( 可藉由關閉及開啟設備加以判斷 )，我們
建議使用者嘗試透過下列其中一項或多項措施進
行更正：
• 改變接收天線的方向或位置
• 增加設備與接收器之間的距離
• 讓設備與接收器使用不同電路的電源插座
• 諮詢經銷商或經驗豐富的無線電 / 電視機技師以尋
求協助。
目的是在安裝本設備的居家
無線射頻干擾規定 - 加拿大
本 Class B 數位裝置符合加拿大 ICES-003 標準。
Cet appareil numérique de la classe B est conforme à
la norme NMB-003 du Canada.
標誌和歐洲經濟區 (EEA)
符合性聲明
Zebra 特此聲明本裝置合乎所有適用指令
(2014/30/EU、2014/35/EU 及 2011/65/
EU)。歐盟 《符合標準聲明》的全文可在下列網際網
路位址取得：http://www.zebra.com/doc 。
17
18 DS457-XX20004ZZWW
