Introduzione

L'imager a montaggio fisso DS457 è specificamente
progettato per applicazioni autonome e OEM come
i chioschi. L'imager è estremamente compatto,
consente un'integrazione semplice e flessibile dei
codici a barre in un dispositivo host e offre imaging
ad alte prestazioni per codici a barre unidimensionali
(1D) e bidimensionali (2D). Il dispositivo DS457 è
ideale per apparecchiature per la diagnostica
incorporate e i nastri trasportatori utilizzati negli
ambienti di produzione. Inoltre, l'imager DS457
può essere utilizzato come soluzione di imaging
per l'array 2D senza ingombro negli ambienti di
vendita al dettaglio.

4 Imager a montaggio fisso DS457

Connessione di DS457

Per connettere DS457 a un host:

1. Inserire l'estremità del connettore D a 9 pin
contrassegnata con SCANNER nel dispositivo
DS457.

2. Se si utilizza uno switch esterno e un cavo
host compatibile, inserire il cavo grilletto nel
connettore femmina stereo sul connettore
volante del connettore D a 9 pin.

3. Inserire l'estremità host del connettore nella
porta appropriata sull'host.

4. Per la connessione RS-232, inserire
l'alimentazione elettrica in un alloggiamento
CA, quindi inserire il cavo di uscita
dell'alimentazione nel connettore accanto
all'estremità host del cavo di interfaccia.

5. Controllare tutte le connessioni per accertarsi
che siano ben serrate.

6. Programmare l'imager DS457 utilizzando i
codici a barre di programmazione disponibili
nella Guida per l'integrazione di DS457 Imager.

Guida di riferimento rapido 5

Simbolo

codici a barre

1D

Simbolo

codici a barre

2D

Simbolo DPM

dot-peening 2D

Acquisizione dei dati

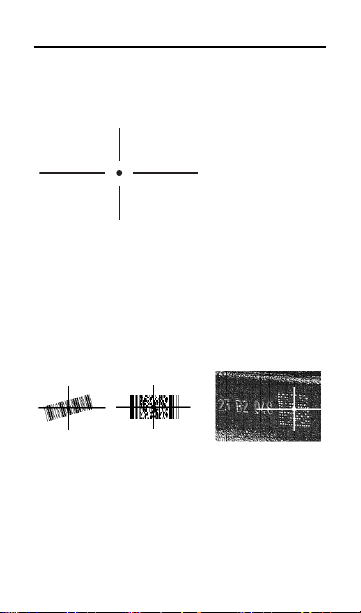

Durante la scansione, l'imager proietta un reticolo di
puntamento laser rosso che consente di posizionare
il codice a barre all'interno del campo visivo.

Se necessario, l'imager accende i LED di colore
rosso per illuminare il codice a barre in oggetto.
Per effettuare la scansione di un codice a barre,
centrare il simbolo con qualsiasi orientamento
all'interno del reticolo di puntamento. Assicurarsi
che l'intero simbolo si trovi all'interno dell'area
rettangolare a forma di croce.

6 Imager a montaggio fisso DS457

012345

012345

012345

012345

L'imager può anche leggere un codice a barre
visualizzato, ma non centrato, all'interno di un
reticolo di puntamento. Gli esempi in alto
nell'illustrazione seguente mostrano opzioni di
puntamento accettabili, mentre gli esempi in
basso non possono essere decodificati.

Quando la decodifica viene effettuata correttamente,
l'imager DS457 emette un segnale acustico e il
LED si accende in verde.

Guida di riferimento rapido 7

Programmazione codici a barre

Di seguito, vengono riportati alcuni codici a barre
utilizzati frequentemente per programmare il
dispositivo DS457.

Impostazione predefinita

• Ripristina impostazioni predefinite - Effettuare
la scansione di questo codice a barre per ripristi­nare tutte le impostazioni predefinite come segue.

- Se in precedenza sono state selezionate

impostazioni predefinite personalizzate me-
diante la scansione di Scrivi su impostazi-

oni predefinite personalizzate nella Guida
per l'integrazione, effettuare la scansione di

Ripristina impostazioni predefinite per
recuperare e ripristinare le impostazioni 
predefinite personalizzate per il decoder.

- Se non vengono selezionate impostazioni

predefinite personalizzate, effettuare la
scansione di Ripristina impostazioni

predefinite per ripristinare i valori di fabbrica.

Ripristina impostazioni predefinite

• Imposta opzioni di fabbrica - Effettuare la
scansione di questo codice a barre per
ripristinare i valori di fabbrica predefiniti.
Questa operazione elimina tutte le impostazioni
predefinite personalizzate.

Imposta opzioni di fabbrica

8 Imager a montaggio fisso DS457

Tipi di host

Tipo di supporto USB

Emulazione tastiera HID (predefinita)

SNAPI (Native API) Symbol con interfaccia di imaging

SNAPI (Native API) Symbol

senza interfaccia di imaging

Guida di riferimento rapido 9

Tipo di dispositivo USB (continua)

Emulazione porta COM CDC

SSI su CDC USB

10 Imager a montaggio fisso DS457

Host seriale SSI

Host SSI

RS-232 standard

(Trasmette solo dati ASCII)

Guida di riferimento rapido 11

Modalità grilletto

Presentazione (predefinita)

Quando l'imager DS457 rileva un oggetto nel proprio
campo visivo, si attiva e tenta di decodificarlo. La
portata del rilevamento dell'oggetto non varia in
condizioni normali di illuminazione. Ciò viene
applicato solo alla modalità di decodifica. In
questa modalità, l'unità non entra in modalità di
basso consumo.

Presentazione (predefinita)

Livello grilletto

Premendo il grilletto sopra all'imager o un grilletto
esterno collegato mediante cavo host, viene
attivata la procedura di decodifica che prosegue
fino a quando il grilletto viene rilasciato, la
decodifica viene effettuata correttamente o la
sessione di decodifica termina.

Livello

12 Imager a montaggio fisso DS457

Host

Un comando host emette il segnale di attivazione.
L'imager DS457 interpreta una pressione del
grilletto come opzione di attivazione del livello.

Host

Ottimizzazione del movimento per la modalità di presentazione

Selezionare Disattiva ottimizzazione movimento
per tornare alla modalità di presentazione standard.

Disattiva ottimizzazione movimento (predefinita)

Selezionare Attiva ottimizzazione movimento per
ottimizzare il comportamento del motore e del
decoder per i codici a barre che si muovono
rapidamente all'interno del campo visivo dell'imager.

Attiva ottimizzazione movimento

Nota: non attivare l'ottimizzazione del movimento

durante la scansione di codici a barre mediante
telefono cellulare o display elettronici.



Guida di riferimento rapido 13

Modalità telefono cellulare/display

Questa modalità migliora le prestazioni di lettura
dei codici a barre quando i codici a barre bersaglio
vengono visualizzati su telefoni cellulari e display
elettronici.

Disattiva modalità telefono cellulare/display

Attiva modalità telefono cellulare/display

(predefinita)

14 Imager a montaggio fisso DS457

Segnalatore acustico e indicatori LED

Il segnalatore acustico e i LED indicano lo stato
dell'imager come segue:

Significato Segnala-

Imager attivo. N/D Rosso

La decodifica del codice a
barre è riuscita.

Un parametro di
programmazione è stato
immesso correttamente.

Errore di trasmissione. 
I dati del codice a barre
non sono stati ricevuti
dall'host.

tore

acustico

1 segnale
acustico

Segnali
acustici in
rapida
sequenza

4 segnali
acustici

LED

Lampeggia­mento in
verde

Lampeggia­mento in
verde

Rosso

Guida di riferimento rapido 15

Risoluzione dei problemi

Problema Possibile

Nessun
LED rosso
oppure non
vi sono se­gnalazioni
durante un
tentativo di
acqui­sizione.

L'imager
non riesce
a leggere il
codice a
barre.

causa

Imager non
alimentato.

I cavi di
interfaccia/
alimentazione
sono
allentati.

Imager non
programmato
per il tipo di
codice a
barre in
questione.

Parametri di
comunicazio­ne errati.

Il simbolo del
codice a
barre è
illeggibile.

Possibile soluzione

Verificare l'alimentazione
del sistema.
Assicurarsi di utilizzare il
cavo di interfaccia host
corretto.

Collegare l'alimentazione.

Verificare che i cavi siano
saldamente collegati.

Serrare le connessioni
dei cavi.

Programmare l'imager in
modo che accetti il codice
a barre sottoposto a
scansione.

Impostare i parametri di
comunicazione corretti
(velocità di trasmissione,
parità, bit di stop, ecc.)

Controllare che il simbolo
non sia rovinato. Provare
a eseguire la scansione di
altri codici a barre dello
stesso tipo.

16 Imager a montaggio fisso DS457

Informazioni sulle normative

La presente guida è valida per il numero modello DS457
Tutti i dispositivi Zebra sono progettati in modo da
garantire la conformità con le regole e le normative dei
Paesi in cui vengono venduti e sono etichettati come

previsto dalla legge.
Le traduzioni nelle lingue locali sono disponibili sul sito

Web www.zebra.com/support.
Eventuali modifiche apportate ai prodotti di Zebra e

non espressamente approvate dalla stessa possono
invalidare il diritto dell'utente ad utilizzare tali
apparecchiature.

Raccomandazioni in materia di salute e sicurezza

Raccomandazioni in materia di
ergonomia

ATTENZIONE Al fine di evitare o minimizzare il

• Ridurre o eliminare i movimenti ripetitivi.

• Mantenere una posizione naturale.

• Ridurre o eliminare l'eccessiva forza.

• Mantenere gli oggetti frequentemente utilizzati a
portata di mano.

• Eseguire le attività all'altezza corretta.

rischio di lesioni ergonomiche,
attenersi alle raccomandazioni
fornite di seguito. Rivolgersi al
responsabile locale della salute e
della sicurezza e operare nel rispetto
dei programmi di sicurezza per la
prevenzione degli infortuni sul lavoro.

Guida di riferimento rapido 17

• Ridurre o eliminare le vibrazioni.

• Ridurre o eliminare la pressione diretta.

• Fornire workstation regolabili.

• Fornire sufficiente spazio libero.

• Fornire un ambiente di lavoro adatto.

• Migliorare le procedure di lavoro.

Dispositivi laser

CONFORME ALLE NORME 21CFR1040.
10 E 1040.11 FATTA ECCEZIONE PER LE
DEROGHE PREVISTE DALLA NORMATIVA
LASER NOTICE N. 50, CON DATA 24
GIUGNO 2007 E IEC 60825-1 (Ed. 2.0),

EN60825-1:2007.
La classificazione del laser è riportata sulle etichette
del dispositivo.
I dispositivi con laser di classe 1 non sono considerati
pericolosi se utilizzati per gli scopi previsti. La
seguente dichiarazione è richiesta per la conformità

con le normative statunitensi e internazionali:

ATTENZIONE qualsiasi operazione di comando,

Gli scanner con laser di classe 2 utilizzano un diodo a
luce visibile di bassa potenza. Come nel caso di tutte
le sorgenti particolarmente luminose, quali il sole,
l'utente deve evitare di fissare direttamente la
sorgente luminosa. L'esposizione temporanea a laser
di classe 2 non viene considerata dannosa.

regolazione o esecuzione di
procedure non espressamente
prevista in questo documento
può determinare una pericolosa
esposizione alla luce laser.

18 Imager a montaggio fisso DS457

Dispositivi con LED

Conforme a IEC/EN60825-1:2001 e 
IEC/EN62471:2006

Per dispositivi con LED di classe 1M è utilizzata
l'etichetta seguente:

Etichette dello scanner

LASER LIGHT - DO NOT STARE INTO BEAM. CLASS 2 LASER/1M LED PRODUCT
LASERLICHT-NICHT IN DEN STRAHL BLICKEN. LASER/1M LED KLASSE 2.
LUMIERE LASER-NE PAS REGARDER DANS LE FAISCEAU. APPAREIL
A LASER/1M LED DE CLASSE 2. 630-680nm,1mw

▔ܝ/('䕤ᇘ ࣓Ⳉ㾚ܝᴳ㉏▔ܝ0㉏/(' ѻક

Alimentatore

Utilizzare ESCLUSIVAMENTE uno dei modelli
CERTIFICATI, tipo n. 
PWRS-14000 (5,2 Vcc, 850 mA), alimentatore con
spina diretta, contrassegnato Classe 2 o LPS
(IEC60950-1, SELV). L'utilizzo di un'alimentazione di
altro tipo annulla qualsiasi approvazione assegnata a
questa unità e potrebbe risultare pericoloso.

Guida di riferimento rapido 19

Tested to comply
with FCC Standards

FOR HOME OR OFFICE USE

Requisiti in materia di interferenze in radiofrequenza - FCC

Nota: la presente apparec­chiatura è stata testata e
giudicata conforme ai limiti
previsti per i dispositivi digitali

Parte 15 delle normative FCC. Questi limiti sono
stati elaborati per garantire una ragionevole 
protezione contro le interferenze dannose nelle
installazioni domestiche. La presente apparecchiatura
genera, utilizza e può irradiare energia in radiofre­quenza e, se non viene installata e utilizzata con­formemente alle istruzioni, può causare interferenze
dannose nelle comunicazioni radio.

Non è tuttavia possibile garantire che dette
interferenze non si verifichino in installazioni
specifiche. Nel caso in cui questa apparecchiatura
causi interferenze dannose per la ricezione radio
o televisiva, rilevabili accendendo e spegnendo
l'apparecchiatura stessa, si consiglia di eliminare
queste interferenze adottando una o più delle
misure seguenti:

• Riorientare o riposizionare l'antenna di ricezione.

• Incrementare la distanza fra apparecchiatura e

ricevitore.

• Collegare l'apparecchiatura a una presa di un circuito

diverso da quello a cui è collegato il ricevitore.

• Rivolgersi al rivenditore o a un tecnico

radiotelevisivo esperto per una consulenza.

di Classe B, ai sensi della

Requisiti in materia di interferenze in radiofrequenza - Canada

Questo apparecchio digitale di Classe B è conforme
alla norma canadese ICES-003.
Cet appareil numérique de la classe B est conforme à
la norme NMB-003 du Canada.

20 Imager a montaggio fisso DS457

GⱬG⇨G㙼G㣄G㟝G㇠GⷸG㦹Gὤ

iἽGὤὤG

Oᴴ㥉㟝Gⵝ㋕䋩㐔ὤὤPG

㢨Gὤὤ⏈G ᴴ㥉㟝OiἽP㡰⦐G㤸㣄䑀㤵䚝☥⦑㡸G
䚐Gὤὤ⦐㉐G 㨰⦐Gᴴ㥉㜄㉐G ㇠㟝䚌⏈Gᶷ㡸G ⯝㤵G
㡰⦐G䚌⮤SG ⯜☔G㫴㜡㜄㉐G ㇠㟝䚔G㍌G 㢼㏩⏼␘UG

Marcatura e Spazio Economico Europeo (SEE)

Dichiarazione di conformità

Zebra dichiara che il presente dispositivo è
conforme a tutte le direttive, 2004/108/CE,

2006/95/CE e 2011/65/EU. La dichiarazione
di conformità è disponibile all'indirizzo:

www.zebra.com/doc.

Giappone (VCCI) - Consiglio di Controllo Volontario per l'Interferenza

Classe B ITE

Dichiarazione di conformità VCCI Classe B ITE per la Corea

Guida di riferimento rapido 21

Waste Electrical and Electronic Equipment (WEEE)

English: For EU Customers: All products at the end of their
life must be returned to Zebra for recycling. For information
on how to return product, please go to: 
http://www.zebra.com/weee.

Български: За клиенти от ЕС: След края на полезния
им живот всички продукти трябва да се връщат на Zebra
за рециклиране. За информация относно връщането на
продукти, моля отидете на адрес: 

http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po

skonèení jejich životnosti vrátit spoleènosti Zebra k
recyklaci. Informace o zpùsobu vrácení produktu najdete
na webové stránce: http://www.zebra.com/weee

Dansk: Til kunder i EU: Alle produkter skal returneres til
Zebra til recirkulering, når de er udtjent. Læs oplysningerne
om returnering af produkter på: 
http://www.zebra.com/weee.

Deutsch: Für Kunden innerhalb der EU: Alle Produkte
müssen am Ende ihrer Lebensdauer zum Recycling an
Zebra zurückgesandt werden. Informationen zur
Rücksendung von Produkten finden Sie unter 
http://www.zebra.com/weee.

Eesti: EL klientidele: kõik tooted tuleb nende eluea
lõppedes tagastada taaskasutamise eesmärgil Zebra'ile.
Lisainformatsiooni saamiseks toote tagastamise kohta
külastage palun aadressi: 
http://www.zebra.com/weee.

Español: Para clientes en la Unión Europea: todos los
productos deberán entregarse a Zebra al final de su ciclo
de vida para que sean reciclados. Si desea más
información sobre cómo devolver un producto, visite: 
http://www.zebra.com/weee.

22 Imager a montaggio fisso DS457

Français : Clients de l'Union Européenne : Tous les
produits en fin de cycle de vie doivent être retournés à
Zebra pour recyclage. Pour de plus amples informations
sur le retour de produits, consultez : 
http://www.zebra.com/weee.

Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο
τέλος της διάρκειας ζωής τους, πρέπει να επιστρέφονται
στην Zebra για ανακύκλωση. Για περισσότερες
πληροφορίες σχετικά με την επιστροφή ενός προϊόντος,
επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο
∆ιαδίκτυο.

Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti
al termine del rispettivo ciclo di vita devono essere restituiti
a Zebra al fine di consentirne il riciclaggio. Per informazioni
sulle modalità di restituzione, visitare il seguente sito Web: 
http://www.zebra.com/weee.

Latviešu: ES klientiem: visi produkti pēc to kalpošanas
mūža beigām ir jānogādā atpakaļ Zebra otrreizējai
pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu
Zebra, lūdzu, skatiet: http://www.zebra.com/weee.

Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų
eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją
„Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite:
http://www.zebra.com/weee.

Magyar: Az EU-ban vásárlóknak: Minden tönkrement
terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás
céljából. A termék visszajuttatásának módjával kapcsolatos
tudnivalókért látogasson el a 
http://www.zebra.com/weee weboldalra.

Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-
aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand
Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek
tirritorna l-prodott, jekk jogħġbok żur: http://
www.zebra.com/weee.

Nederlands: Voor klanten in de EU: alle producten dienen
aan het einde van hun levensduur naar Zebra te worden
teruggezonden voor recycling. Raadpleeg
http://www.zebra.com/weee voor meer informatie over het
terugzenden van producten.

Guida di riferimento rapido 23

Polski: Klienci z obszaru Unii Europejskiej: Produkty
wycofane z eksploatacji nale¿y zwróciæ do firmy Zebra w
celu ich utylizacji. Informacje na temat zwrotu produktów
znajduj¹ siê na stronie internetowej http://www.zebra.com/
weee.

Português: Para clientes da UE: todos os produtos no fim
de vida devem ser devolvidos à Zebra para reciclagem.
Para obter informações sobre como devolver o produto,
visite: http://www.zebra.com/weee.

Românesc: Pentru clienţii din UE: Toate produsele, la
sfârşitul duratei lor de funcţionare, trebuie returnate la
Zebra pentru reciclare. Pentru informaţii despre returnarea
produsului, accesaţi: 
http://www.zebra.com/weee.

Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku
življenjske dobe vrniti podjetju Zebra za reciklažo. Za
informacije o vraèilu izdelka obišèite: 
http://www.zebra.com/weee.

Suomi: Asiakkaat Euroopan unionin alueella: Kaikki
tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun
tuotetta ei enää käytetä. Lisätietoja tuotteen
palauttamisesta on osoitteessa 
http://www.zebra.com/weee.

Svenska: För kunder inom EU: Alla produkter som uppnått
sin livslängd måste returneras till Zebra för återvinning.
Information om hur du returnerar produkten finns på
http://www.zebra.com/weee.

Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm
ürünler geri dönüştürme için Zebra'ya iade edilmelidir.
Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu
adresi ziyaret edin: http://www.zebra.com/weee.

Informazioni sull'assistenza

72-144417-02IT Revisione B - aprile 2015

Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com

Zebra e la testa stilizzata Zebra sono marchi registrati di
ZIH Corp., registrati in diversi Paesi del mondo. Tutti gli
altri marchi sono di proprietà dei rispettivi proprietari.
© 2015 ZIH Corp e / o delle sue affiliate. Tutti i diritti
riservati.

In caso di problemi relativi all'utilizzo dell'apparecchiatura,
contattare il servizio di assistenza tecnica o di assistenza
ai sistemi presente in sede. In caso di problemi con
l'apparecchiatura, il servizio contatterà a sua volta
l'assistenza Zebra Support all'indirizzo: 

www.zebra.com/support.

Per consultare la versione più recente di questa guida,
visitare il sito Web:

www.zebra.com/support.
