DS4308P
LECTOR DIGITAL
GUÍA DE INICIO RÁPIDO
2 Guía rápida de inicio del lector digital DS4308P
Zebra se reserva el derecho a realizar cambios en cualquier producto con el fin de mejorar su diseño,
fiabilidad o funcionamiento.
Zebra no asume ninguna responsabilidad acerca de los productos en relación con la aplicación o el uso
de ningún producto, circuito o aplicación descritos en este documento. No se otorga ninguna licencia, ni
explícitamente, por implicación o de algún otro modo, bajo ningún derecho de patente ni patente que cubra
o esté relacionada con ninguna combinación, sistema, aparato, máquina, material, método o proceso en que
pudieran utilizarse los productos Zebra. Solo existe licencia implícita para los equipos, circuitos y subsistemas
contenidos en los productos Zebra.
Nota: este producto puede contener software de código abierto. Para obtener información sobre las licencias,
los reconocimientos, los avisos de derechos de autor requeridos y otros términos de uso, consulte la
documentación en: http://www.zebra.com/support.
Garantía
Puede consultar el texto completo de la declaración de garantía de los productos de hardware de Zebra en:
http://www.zebra.com/warranty.
Solo para Australia
Para Australia solamente. Esta garantía está dada por Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson
Road, # 05-02 / 03, Singapur 068895, Singapur. Nuestros productos incluyen garantías que no pueden ser
excluidos en virtud de la Ley del Consumidor Australia. Usted tiene derecho a un reemplazo o un reembolso
por una falla mayor y compensación por cualquier otra pérdida o daño razonablemente previsible. Usted
también tiene derecho a que los bienes reparados o reemplazados si los bienes no pueden ser de calidad
aceptable y el fracaso no equivale a un gran fracaso. La garantía limitada de Zebra Technologies Corporation
Australia anterior es en adición a cualquier derecho y recurso que pueda tener en virtud de la Ley del
Consumidor de Australia. Si usted tiene alguna pregunta, por favor llame a Zebra Technologies Corporation al
+ 65 6858 0722. También puede visitar nuestro sitio web: http://www.zebra.com para los términos de la
garantía más actualizados.
Información sobre servicios
Si experimenta algún problema al usar el equipo, póngase en contacto con el departamento de asistencia
técnica o de sistemas de su empresa. Si hay algún problema con el equipo, este departamento se encargará
de comunicárselo al centro de asistencia al cliente internacional de Zebra en: http://www.zebra.com/support.
Para consultar la versión más reciente de esta guía, visite:http://www.zebra.com/support.
Funciones del lector
Indicador LED
Área de lectura
Gatillo de lectura
Base de soporte
Guía rápida de inicio del lector digital DS4308P 3
Ajustes del lector
4 Guía rápida de inicio del lector digital DS4308P
Conexión de la interfaz de host
USB
El lector digital detecta automáticamente el tipo de interfaz de host y utiliza la configuración predeterminada.
Si el valor predeterminado (*) no satisface sus necesidades, escanee otro código de barras de host a
continuación.
*
Teclado USB (HID)
IBM OPOS
(USB de mano IBM con lectura completa desactivada)
USB de mano IBM
Symbol Native API (SNAPI) con interfaz de imágenes
RS-232
Guía rápida de inicio del lector digital DS4308P 5
El lector digital detecta automáticamente el tipo de interfaz de host y utiliza la configuración predeterminada.
Si el valor predeterminado (*) no satisface sus necesidades, escanee otro código de barras de host a
continuación.
*RS-232 estándar
ICL RS-232
Wincor-Nixdorf RS-232 Modo A
Wincor-Nixdorf RS-232 Modo B
6 Guía rápida de inicio del lector digital DS4308P
OPOS/JPOS
Interfaz de teclado
Fujitsu RS-232
El lector digital detecta automáticamente el tipo de interfaz de host y utiliza la configuración predeterminada.
Si el valor predeterminado (*) no satisface sus necesidades, escanee el código de barras compatible con IBM
PC/AT y IBM PC a continuación.
*Portátil IBM AT
PC/AT IBM y PC compatibles con IBM
Guía rápida de inicio del lector digital DS4308P 7
IBM 46XX
El lector digital detecta automáticamente el host de IBM, pero no hay configuración predeterminada. Escanee
uno de los códigos de barras que aparecen a continuación para seleccionar el puerto correspondiente.
Emulación de lector no IBM (puerto 5B)
Emulación del lector de sobremesa (puerto 17)
Emulación del lector de mano (puerto 9B)
8 Guía rápida de inicio del lector digital DS4308P
Código de barras Establecer parámetros predeterminados
Recupere los parámetros predeterminados de fábrica
Código de barras de tecla Intro (Retorno de carro/Nueva línea)
Agregue una tecla Intro después de los datos leídos.
Tecla Intro (Retorno de carro/Nueva línea)
Código de barras de tecla de tabulación
Agregue una tecla de tabulación después de los datos leídos.
Tecla de tabulación
Omitir bloqueo de mayúsculas USB
Omitir bloqueo de mayúsculas (Activ ar)
*No omitir bloqueo de mayúsculas (Desactivar)
Guía rápida de inicio del lector digital DS4308P 9
0123 45
0123 45

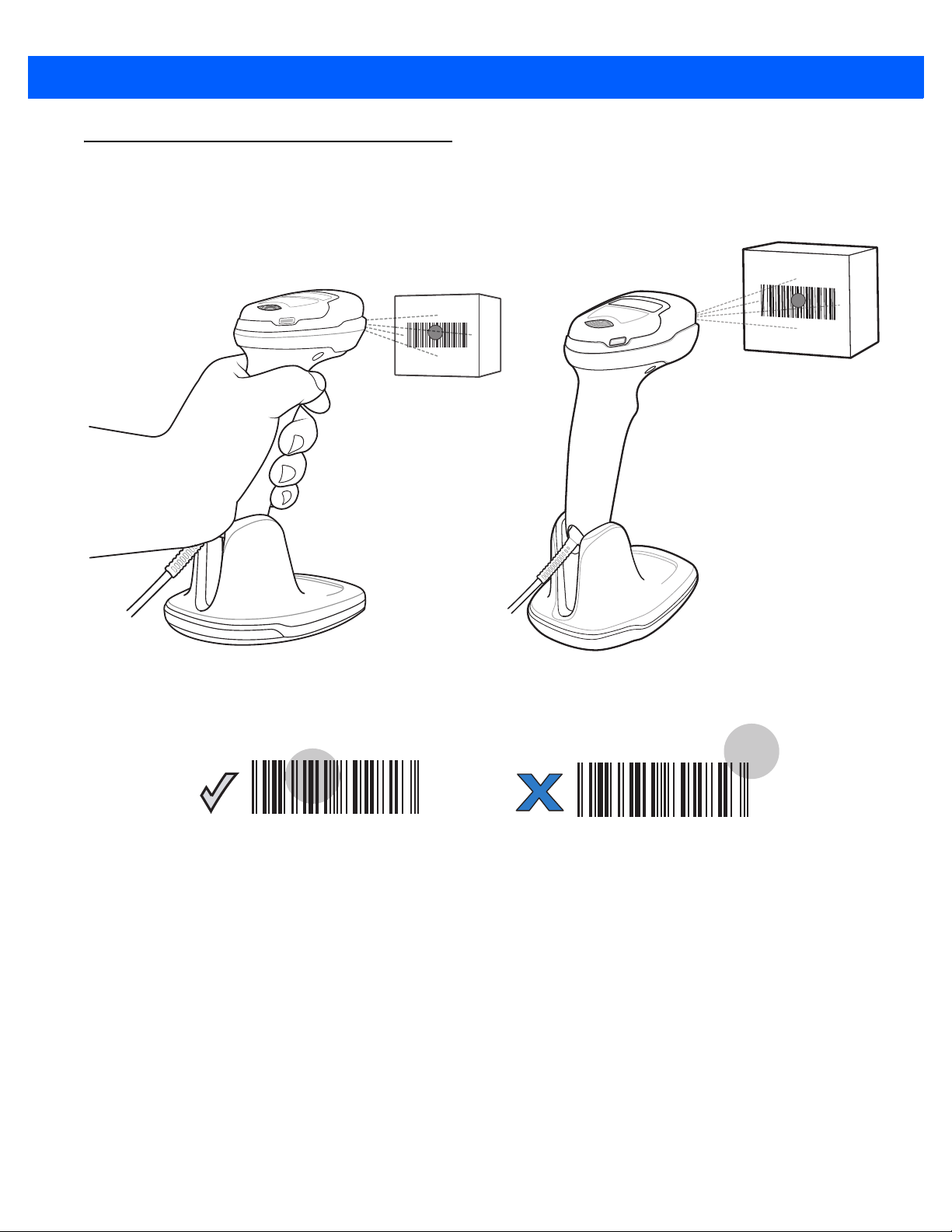

Lectura
Lectura (presentación) en modo manual y modo manos libres
Enfoque
10 Guía rápida de inicio del lector digital DS4308P
Indicadores LED
Indicación Indicador LED
Lectura en modo manual
El lector está encendido y listo para realizar la lectura o el lector no
recibe alimentación
El código de barras se ha descodificado correctamente Verde
Error de transmisión Rojo
Lectura en modo manos libres (presentación)
El lector no recibe energía Apagado
El lector está encendido y listo para realizar la lectura Verde
El código de barras se ha descodificado correctamente Apagado momentáneamente
Error de transmisión Rojo
Indicaciones del zumbador
Indicación Secuencia del zumbador
Encendido Pitidos grave/medio/agudo
El código de barras se ha descodificado correctamente Pitido agudo breve
Apagado
Error de transmisión 4 pitidos largos y graves
La configuración de los parámetros se ha realizado correctamente Pitidos agudo/grave/agudo/grave
Secuencia de programación correcta Pitidos agudo/grave
Secuencia de programación incorrecta o código de barras de
cancelación leído
Pitidos grave/agudo
Guía rápida de inicio del lector digital DS4308P 11

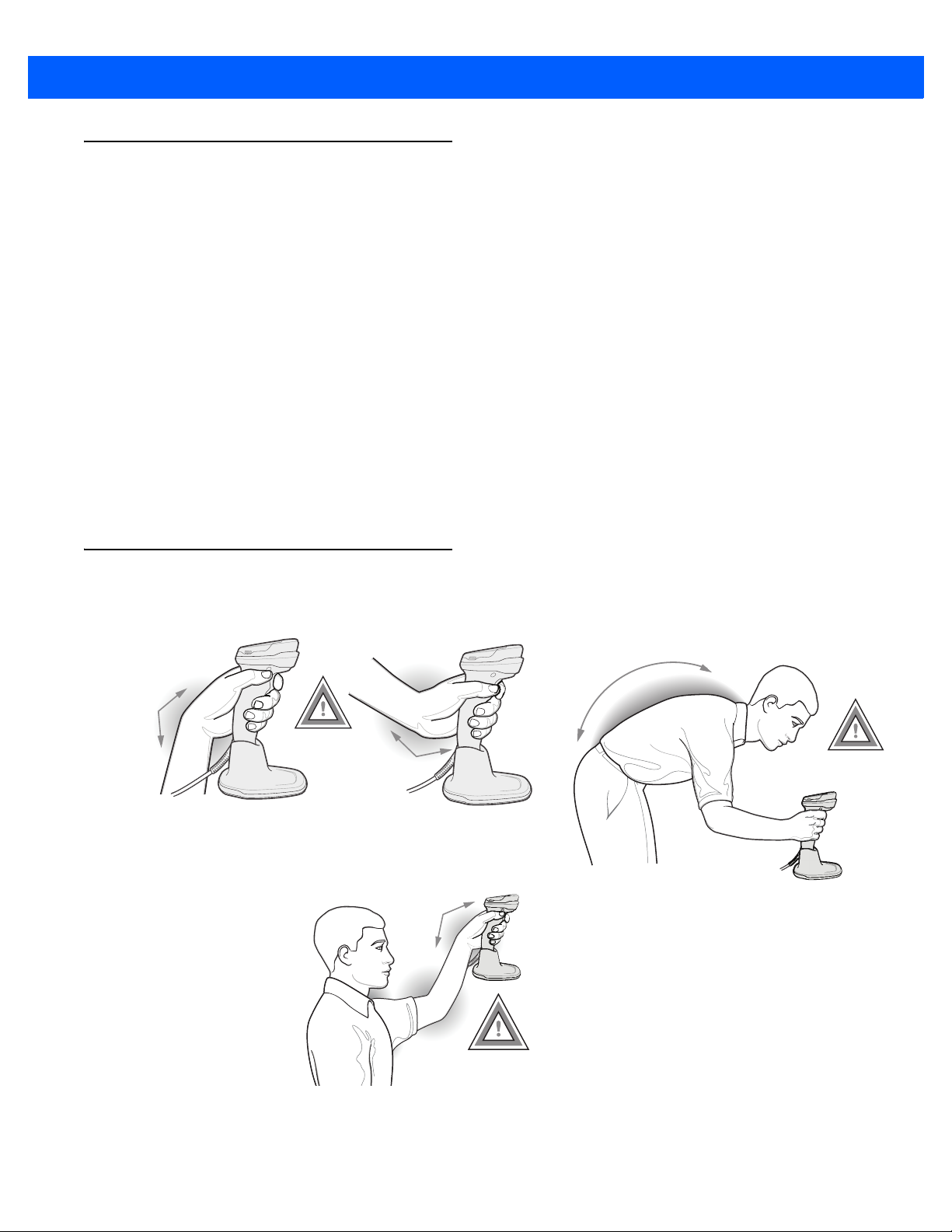

AVOID REACHING
Evite posiciones forzadas de la muñeca
Evite curvar la espalda
Evite posiciones forzadas del brazo
123Scan
2
123Scan2 es una herramienta de software basada en PC fácil de utilizar que permite configuraciones
personalizadas rápidas y sencillas del lector a través de un código de barras o cable USB.
Para obtener más información, visite: http://www.zebra.com/123scan2.
Características de las utilidades
•
Configuración de dispositivos
• Programación electrónica (cable USB)
• Códigos de barras de programación
•
Visualización de datos: registro de lectura (visualización de los datos de códigos de barras leídos)
•
Acceso a información de seguimiento de recursos
•
Actualización del firmware y visualización de notas de la versión
•
Gestión remota (generación de paquetes de SMS)
Guía de recomendaciones de uso: posición corporal óptima
AVOID EXTREME
WRIST ANGLES
AVOID BENDING
12 Guía rápida de inicio del lector digital DS4308P
Solución de problemas
Indicación Secuencia del altavoz
El punto de enfoque no aparece
El lector no recibe alimentación Conecte el lector a la alimentación procedente
El punto de enfoque está desactivado Active el punto de enfoque
El lector descodifica los códigos de barras, pero no transmite datos
El cable de interfaz no está bien conectado Vuelva a conectar el cable
Error de transmisión o de formato Establezca los parámetros de comunicación
Regla ADF no válida Programe las reglas ADF correctas
del host o conecte la fuente de alimentación
y de conversión correctos
El lector no puede descodificar un código de barras
El lector no está programado para el tipo de
código de barras
El código de barras es ilegible Asegúrese de que el código de barras no está
El código de barras está fuera del área del punto
de enfoque
Los datos leídos no se muestran correctamente en el host
La interfaz del host no está configurada
correctamente
Región configurada incorrectamente Seleccione el esquema de codificación del país
Active ese tipo de código de barras
defectuoso; intente leer un código de prueba del
mismo tipo
Mueva el punto de enfoque sobre el código de
barras
Escanee los códigos de barras de parámetros
de host apropiados
y el idioma correspondientes
Información sobre normativas
Esta guía se aplica al número de modelo: DS4308.
Todos los dispositivos de Zebra están diseñados conforme a la normativa de los lugares donde se venden y
estarán etiquetados de forma adecuada. Las traducciones en diferentes idiomas están disponibles en el sitio
web siguiente: http://www.zebra.com/support.
Los cambios o modificaciones en equipos de Zebra que no hayan sido expresamente autorizados por Zebra
podrían anular el permiso del usuario para utilizar dichos equipos.
PRECAUCIÓN: para uso únicamente con accesorios aprobados por Zebra y con certificación UL.
Temperatura máxima de funcionamiento: 40 °C (104 °F).
Dispositivos LED
Apuntar/iluminación/proximidad
Clasificado como "GRUPO EXENTO DE RIESGO" según las normas IEC 62471:2006 y EN 62471:2008
Guía rápida de inicio del lector digital DS4308P 13
Duración del pulso: continuo
Recomendaciones sobre salud y seguridad
Recomendaciones ergonómicas
Precaución: para evitar o reducir al mínimo el posible riesgo de lesiones ergonómicas, siga las recomendaciones
detalladas a continuación. Consulte con el responsable local de salud y seguridad para asegurarse de que cumple
los programas de seguridad de la empresa encaminados a prevenir lesiones del personal.
•
Reduzca o elimine los movimientos repetitivos.
•
Mantenga una postura natural.
•
Reduzca o elimine los esfuerzos excesivos.
•
Tenga a mano los objetos que utilice con mayor frecuencia.
•
Realice las tareas a una altura adecuada.
•
Reduzca o elimine la vibración.
•
Reduzca o elimine la presión directa.
•
Suministre estaciones de trabajo ajustables.
•
Facilite un espacio libre adecuado.
•
Facilite un entorno de trabajo adecuado.
•
Mejore los procedimientos de trabajo.
Fuente de alimentación
Utilice ÚNICAMENTE una fuente de alimentación ITE aprobada por Zebra y con certificación UL (IEC/EN
60950-1, SELV) con las siguientes especificaciones: salida de 5 V CC, mín. 850 mA y temperatura ambiente
máxima de al menos 40 °C (104 °F). El uso de una fuente de alimentación alternativa puede resultar peligroso
y anulará cualquier homologación de esta unidad.
14 Guía rápida de inicio del lector digital DS4308P
Requisitos sobre interferencias de radiofrecuencia: FCC
Nota: este equipo ha sido probado y se ajusta a los límites para un dispositivo digital de
Clase B, de conformidad con el apartado 15 de las normativas de la FCC. Estos límites
tienen como finalidad proporcionar una protección razonable contra interferencias
perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, a menos que se instale y se utilice de
acuerdo con las instrucciones, podría causar interferencias perjudiciales en las comunicaciones por radio.
Sin embargo, no se puede garantizar que no se vayan a producir interferencias en una instalación en
concreto. Si este equipo provoca interferencias en la recepción de señales de radio o televisión (lo cual podrá
determinarse encendiendo y apagando el equipo), se recomienda al usuario que intente corregir la
interferencia a través de una o varias de las siguientes medidas:
•
Cambie la orientación o la ubicación de la antena receptora.
•
Aumente la separación entre el equipo y el receptor.
•
Conecte el equipo a una toma de un circuito distinto del utilizado actualmente para la conexión del
receptor.
•
Consulte al distribuidor o a un técnico cualificado de radio/TV para obtener ayuda.
Requisitos sobre interferencias de radiofrecuencia: Canadá
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Marcas de CE y el Espacio Económico Europeo (EEE)
Declaración de conformidad
Zebra declara que este dispositivo cumple todas las directivas pertinentes, 2014/30/EU, 2014/35/UE y
2011/65/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente
dirección de Internet: http://www.zebra.com/doc.
Japón (VCCI): Consejo de control voluntario para interferencias
Clase B ITE
Corea: Declaración de advertencia para Clase B ITE
Guía rápida de inicio del lector digital DS4308P 15
Otros países
Brasil
Declarações Regulamentares para DS4308P - Brazil
Nota: A marca de certificação se aplica ao Transceptor, modelo DS4308P. Este equipamento opera em
caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do
mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.
Para maiores informações sobre ANATEL consulte o site: www.anatel.gov.br
Chile
Este equipo cumple con la Resolución N.º 403 de 2008 de la Subsecretaria de telecomunicaciones, relativa a
radiaciones electromagnéticas.
México
Rango de frecuencias restringido a: 2,450-2,4835 GHz.
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o
dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier
interferencia, incluyendo la que pueda causar su operación no deseada.
Corea del Sur
En los equipos de radio que usan 2400~2483,5 MHz o 5725~5825 MHz se debe incluir lo siguiente:
무선설비는 운용 중 전파혼신 가능성이 있음
당해 무선설비 는전파혼 신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다.
Taiwán
臺灣
低功率電波輻射性電機管理辦法
第十二條
經型式認證合格之低功率射頻電機，非經許可，公司、
商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
第十四條
低功率射頻電機之使用不得影響飛航安全及干擾合法通信；
經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前項合法通信，指依電信規定作業之無線電通信。
低功率射頻電機須忍受合法通信或工業、
科學及醫療用電波輻射性電機設備之干擾。
Ucrania
16 Guía rápida de inicio del lector digital DS4308P
Residuos de equipos eléctricos y electrónicos (WEEE)
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщ ат на Zebra за рециклиране. За
информация относно връщането на продукти, моля отидете на адрес http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skončení jejich životnosti vrátit společnosti Zebra k recyklaci. Informace o
způsobu vrácení produktu najdete na webové stránce: http://www.zebra.com/recycling/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om returnering af
produkter på: http://www.zebra.com/recycling/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt
werden. Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/recycling/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρ έφονται στην Zebra για
ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση
http://www.zebra.com/recycling/weee στο Διαδίκτυο.
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return
product, please go to: http://www.zebra.com/recycling/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida para que sean
reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/recycling/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks
toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/recycling/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä.
Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/recycling/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour recyclage. Pour de
plus amples informations sur le retour de produits, consultez : http://www.zebra.com/recycling/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából. A termék
visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/recycling/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di
consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web:
http://www.zebra.com/recycling/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau
informacijos, kaip grąžinti gaminį, rasite: http://www.zebra.com/recycling/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju
par produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/recycling/weee.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ.
Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/recycling/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor
recycling. Raadpleeg http://www.zebra.com/recycling/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich utylizacji.
Informacje na temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/recycling/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações
sobre como devolver o produto, visite: http://www.zebra.com/recycling/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru reciclare.
Pentru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/recycling/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu.
Bližšie informácie o vrátení výrobkov nájdete na: http://www.zebra.com/recycling/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vračilu
izdelka obiščite:http://www.zebra.com/recycling/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du
returnerar produkten finns på http://www.zebra.com/recycling/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği
hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/recycling/weee.
TURQUÍA: Declaración de conformidad con WEEE
EEE Yönetmeligine Uygundur
Guía rápida de inicio del lector digital DS4308P 17
China: Restricción de sustancias peligrosas (ROHS)
Esta tabla se ha creado para cumplir con los requisitos de la normativa relativa a la Restricción de sustancias
peligrosas (ROHS) en China.
部件名称
(Parts)
金属部件
(Metal Parts)
电路模块
(Circuit Modules)
电缆及电缆组件
(Cables and Cable Assemblies)
塑料和聚合物部件
(Plastic and Polymeric Parts)
光学和光学组件
(Optics and Optical Components)
电池
(Batteries)
有害物质
铅
(Pb)
X
X
OOOOOO
OOOOOO
XOOOOO
OOOOOO
汞
(Hg)
OOOOO
OOOOO
镉
(Cd)
六价铬
(Cr (VI))
多溴联苯
(PBB)
•
50
多溴二苯醚
(PBDE)
本表格依据 SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 2 6572 规定的限量要求。
( 企业可在此处，根据实际情况对上表中打 “×” 的技术原因进行进一步说明。）
18 Guía rápida de inicio del lector digital DS4308P
Guía rápida de inicio del lector digital DS4308P 19
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Zebra y el gráfico de una cabeza de cebra estilizada son marcas comerciales de ZIH Corp, registradas
en muchas jurisdicciones en todo el mundo. Todas las demás marcas comerciales son propiedad de
sus respectivos propietarios.
© 2016 Symbol Technologies LLC, una filial de Zebra Technologies Corporation. Todos los derechos
reservados.
MN000883A02ES Revisión B. abril de 2016
Loading...
