키패드 및 디스플레이가 있는 DS3678 디지털 스캐너를 사용하는 방법에 대한 자세한 내용은 키패드 및
디스플레이가 있는 DS3678 디지털 스캐너 제품 참조 설명서 부록 및 DS36X8 제품 참조
설명서(zebra.com/support
2021년 3월 11일
)를 참조하십시오.
2

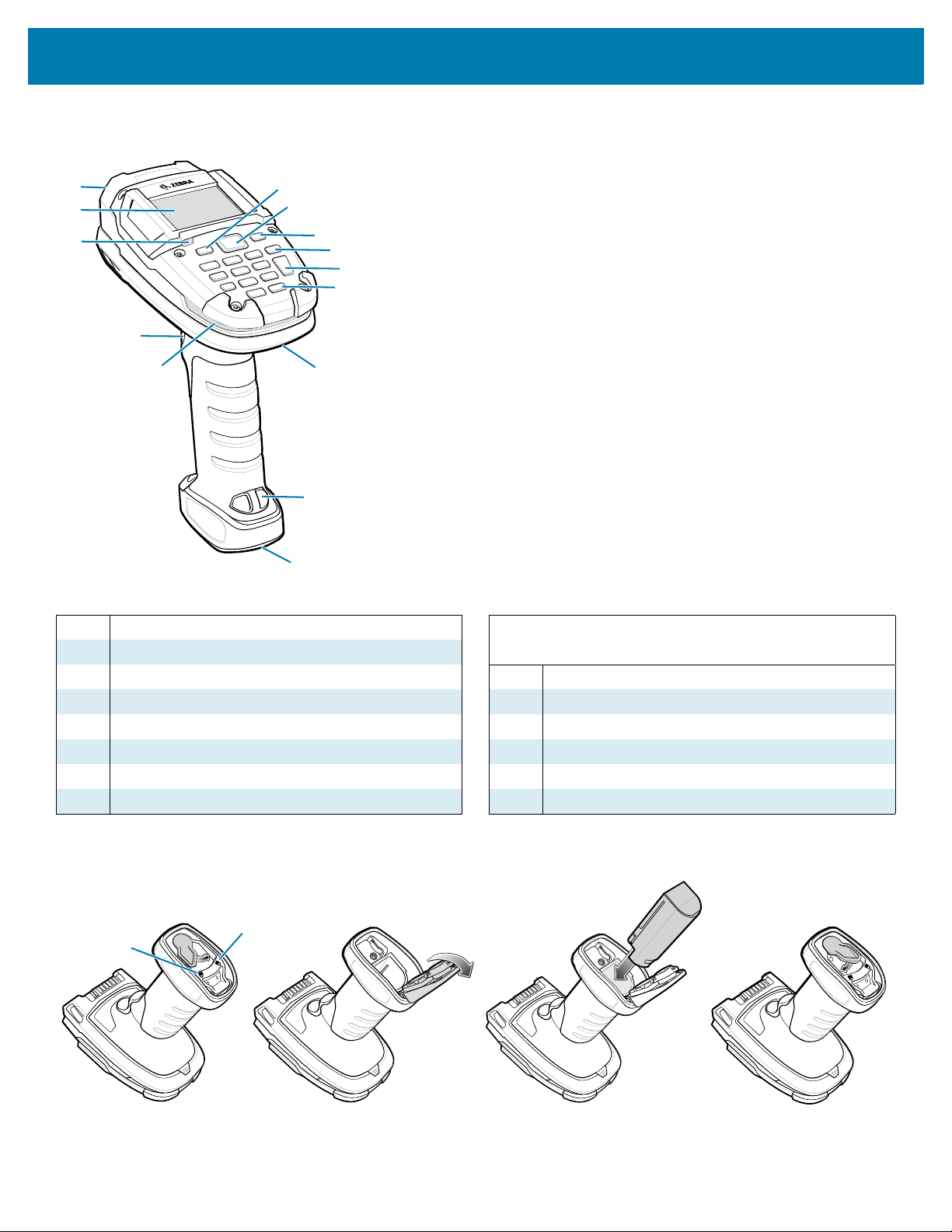

스캐너 기능
1
2
3
7
8
9
4
5
6
10
11
12
13
14
잠금
잠금 해제
1스캔 창영숫자 키를 포함한 키패드
2디스플레이
3주변 조명 센서9홈
4스캔 트리거10입력
5시스템/디코딩 표시등11백스페이스
6배터리 고정쇠12파란색 SHIFT 기능
7랜야드 캐치134방향 탐색 화살표
8사운드 포트14초록색 SHIFT 기능
배터리 삽입 / 분리
및 기능 키 :
3
크래들 케이블 연결
고정
호스트 포트
(고정쇠 아래)
호출 버튼
LED(2개)
크래들 삽입
4

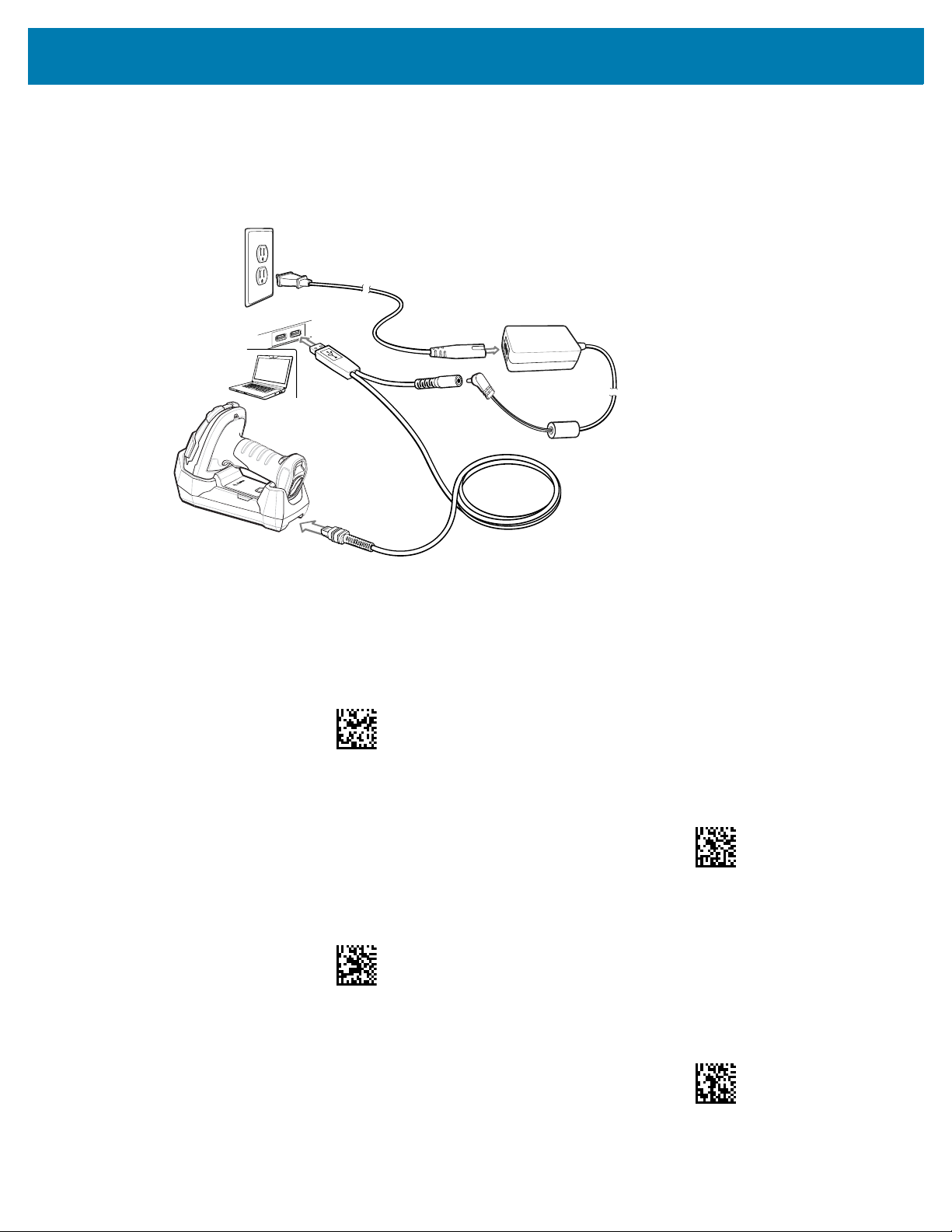

호스트 인터페이스 연결 및 설정
USB
아래 바코드 중 하나를 스캔합니다.
인터페이스 케이블은 호스트 인터페이스 유형을 자동으로 감지하고 기본 설정을 사용합니다. 기본값 (*)이
요구 조건을 충족하지 않는 경우, 아래의 다른 호스트 바코드를 스캔합니다.

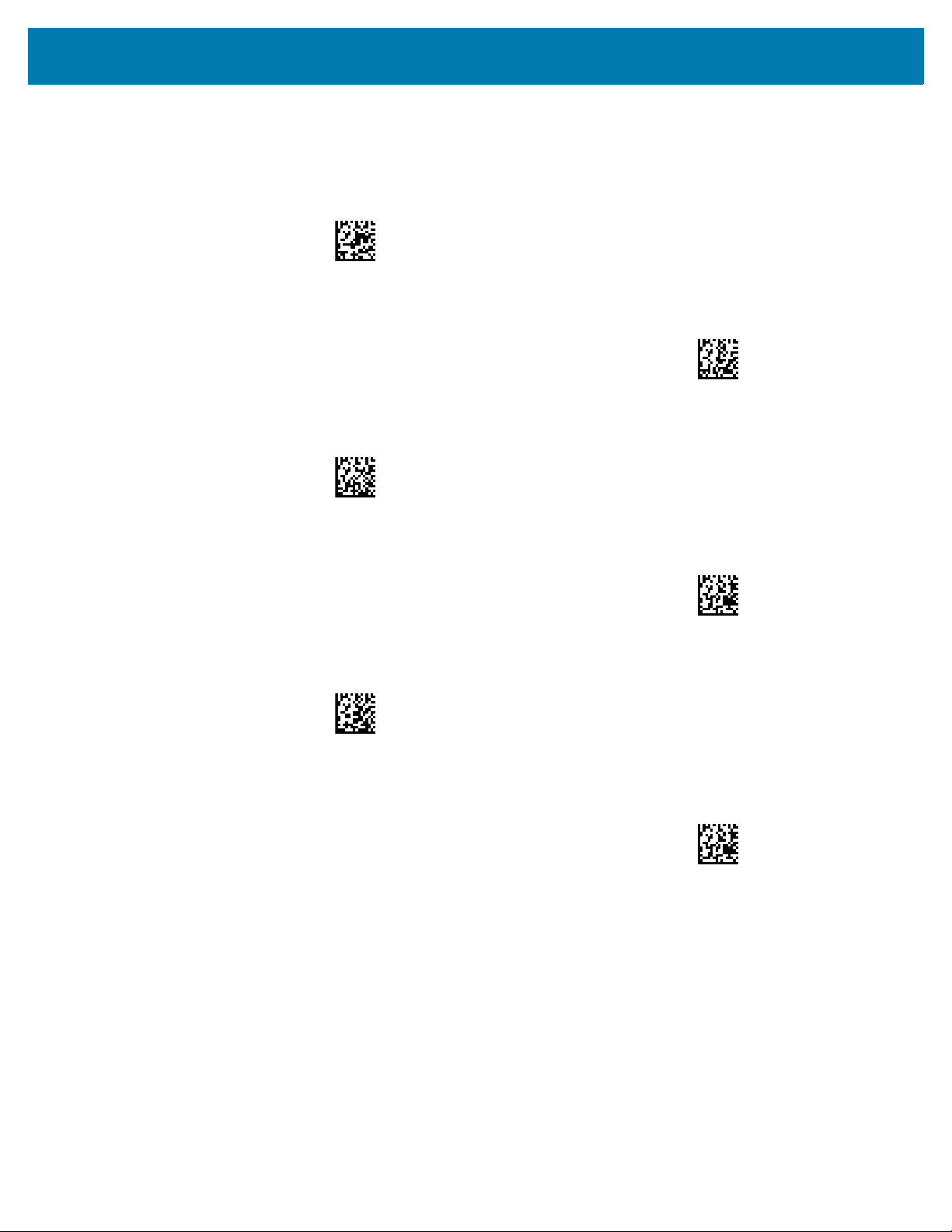

표 1 USB
*USB 키보드(HID)
USB CDC 호스트
IBM 테이블탑 USB
IBM 핸드헬드 USB
5
SNAPI(이미징 제외)
USB OPOS 핸드헬드
SNAPI(이미징 포함)
USB CDC를 통한 SSI

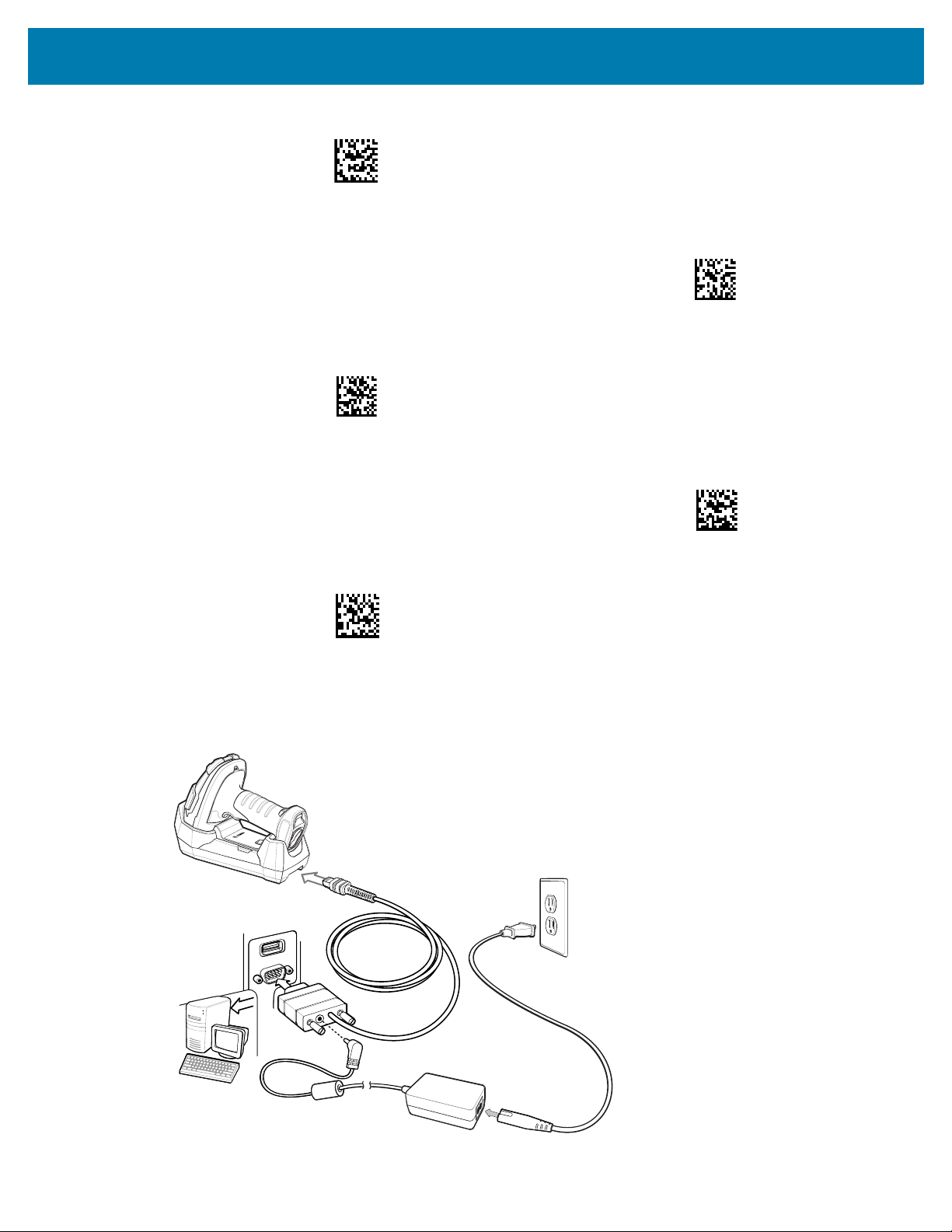

RS-232
SIMPLE COM 포트 에뮬레이션
6
아래 바코드 중 하나를 스캔합니다.
인터페이스에서 호스트 인터페이스 유형을 자동으로 감지하고 기본 설정을 사용합니다. 기본값 (*)이 요구
조건을 충족하지 않는 경우, 아래의 다른 호스트 바코드를 스캔합니다.
*표준 RS-232
ICL RS-232
NIXDORF RS-232 MODE A
FUJITSU RS-232
NIXDORF RS-232 MODE B
OPOS/JPOS
7

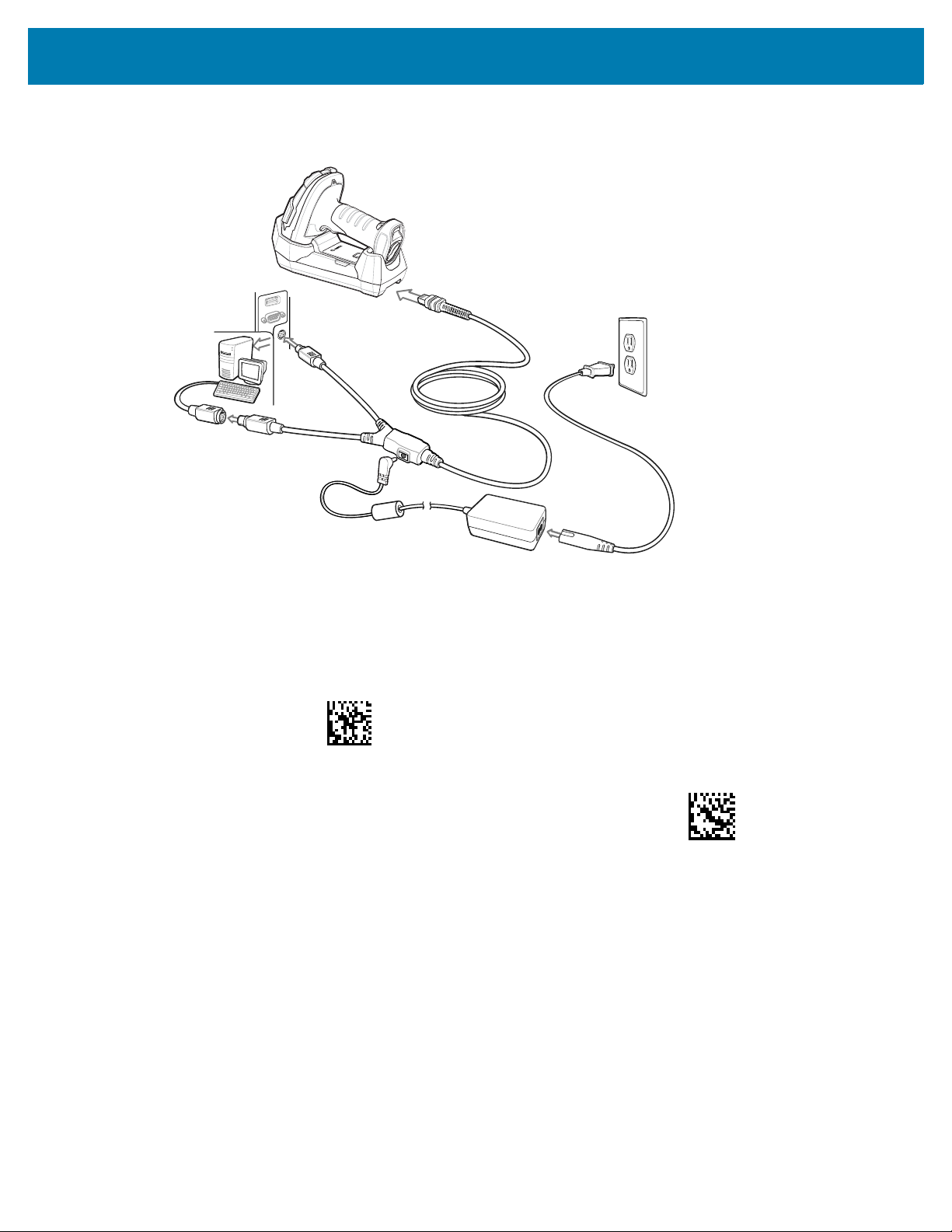

Keyboard Wedge
아래 바코드를 스캔합니다.
자동 호스트 감지 케이블 기능은 호스트 인터페이스 유형을 자동으로 감지하고 기본 설정을 사용합니다.
기본값(*)이 요구 조건을 충족하지 않는 경우, 아래의 IBM PC/AT 및 IBM PC 호환 바코드를 스캔합니다.
*IBM AT 노트북
IBM PC/AT 및 IBM PC 호환
8
IBM 46XX
아래 바코드 중 하나를 스캔합니다.
자동 호스트 감지 케이블 기능은 호스트 인터페이스 유형을 자동으로 감지하지만 기본 설정은 없습니다.
아래의 바코드 중 한 개를 스캔하여 적절한 포트를 선택합니다.
비IBM 스캐너 에뮬레이션(포트 5B)
핸드헬드 스캐너 에뮬레이션(포트 9B)
테이블탑 스캐너 에뮬레이션(포트 17)
9
기본 바코드 설정
초기 기본 설정으로 복원
키 바코드 ( 캐리지 리턴 / 줄바꿈 ) 입력
데이터를 스캔한 후 Enter 키를 추가합니다.
Enter 키 추가(캐리지 리턴/줄바꿈)
10
Tab 키 바코드
지나친 손목 굴절 주의
구부리기 주의
팔 올리기 주의
데이터를 스캔한 후 Tab 키를 추가합니다.
USB Caps Lock 무시
USB - CAPS LOCK 키(활성화)를 무시합니다.
TAB 키 추가
DS3678-HP 조준
조준 패턴이 있는 전체 바코드가 시야각 안에 있도록 하십시오.
권장 사용 방법 - 올바른 자세
*USB - CAPS LOCK 키(비활성화)를 무시하지 않습니다.
11
스캐너 디스플레이 설명
배터리 아이콘
배터리 잔량이 매우 부족, 고음이 짧게 4번 울림
배터리 25% 충전
배터리 50% 충전
배터리 75% 충전
표시아이콘
배터리 완충
연결 아이콘
Bluetooth 작동
Bluetooth 비활성화
키패드 기능
파란색 SHIFT 기능
12
LED 표시등
표시아이콘
초록색 SHIFT 기능
홈
일괄 처리 모드
표시LED
핸드헬드 스캐닝
스캐너가 켜져 있고 스캔 대기 중에 있거나 스캐너에 전력이
공급되지 않음
바코드가 성공적으로 디코딩됨녹색
전송 오류빨간색
핸즈프리(접촉) 스캔
스캐너에 전력이 공급되지 않음꺼짐
스캐너가 켜져 있고 '스캔 대기 중'에 있음녹색
바코드가 성공적으로 디코딩됨잠시 꺼짐
전송 오류빨간색
꺼짐
비퍼 설명
표시알림음 순서
전원 켜짐저음/중음/고음으로 울림
바코드가 성공적으로 디코딩됨중음
전송 오류가 감지됨, 데이터가 무시됨저음으로 길게 4번 울림
성공적인 매개변수 설정고음/저음/고음/저음으로 울림
프로그래밍 순서가 올바르게 수행됨고음/저음으로 울림
프로그래밍 순서가 잘못되었거나
참고: DS3678 무선 디지털 스캐너에는 시스템/디코드 LED를 비롯해 무선 및 배터리 LED 게이지가
있습니다. 자세한 내용은 키패드 및 디스플레이가 있는 DS3678 제품 참조 설명서 부록 및 DS36X8 제품
참조 설명서를 참조하십시오.
취소
바코드가 스캔됨저음/고음으로 울림
13
DS3678 조준
조준 패턴이 있는 전체 바코드가 시야각 안에 있도록 하십시오.
문제 해결
스캐너가 작동하지 않습니다.스캐너에 전력이 공급되지 않음시스템 전원을 확인하십시오.
문제발생 가능 원인가능한 해결 방법
스캐너가 비활성화됨올바른 호스트 인터페이스 케이블이
사용되었는지 확인합니다.
스캐너에서 바코드를
디코딩하지만, 데이터가
호스트에 전송되지 않습니다.
스캐너가 바코드를
디코딩하지 않습니다.
스캔된 데이터가 호스트에
잘못 표시됨
호스트 인터페이스가 올바르게
구성되지 않음
인터페이스 케이블 연결이 느슨함케이블이 모두 제대로 꽂혀 있는지
잘못된 ADF 규칙올바른 ADF 규칙을 프로그래밍합니다.
스캐너가 크래들에 페어링되지
않음
스캐너가 해당 바코드 유형으로
프로그래밍되지 않음
바코드를 판독할 수 없음바코드가 손상되지 않았는지 확인하고
스캐너와 바코드 간 간격이 잘못됨스캐너와 바코드 간격을 좀 더
호스트 인터페이스가 올바르게
구성되지 않음
지역이 잘못 구성됨해당 국가 및 언어 인코딩 체계를
적절한 호스트 매개변수 바코드를
스캔합니다.
확인하십시오.
크래들 페어링 바코드를 스캔합니다.
스캐너가 현재 스캔 중인 바코드
유형을 읽도록 프로그래밍되었는지
확인합니다.
같은 바코드 유형의 테스트 바코드를
스캔해보십시오.
가까이하거나 떨어뜨립니다.
적절한 호스트 매개변수 바코드를
스캔합니다.
선택합니다.
123Scan
2
123Scan2은 사용이 편리한 PC 기반 소프트웨어 도구로서 바코드 또는 USB 케이블을 통해 빠르고 손쉽게
스캐너를 맞춤 설정할 수 있습니다. 자세한 내용은 www.zebra.com/123Scan2
14
를 방문하십시오.
보증
Zebra 하드웨어 제품 보증서 전문을 보려면 다음 웹 사이트를 방문하십시오. zebra.com/warranty
서비스 정보
설비 관련 애플리케이션에서 작동할 수 있도록 장비를 구성한 후 사용하십시오.
장비 구동 또는 사용 시 문제가 발생할 경우 관련 시스템 지원 팀에 문의하십시오. 장비에 문제가 있는 경우
관련 기술 또는 시스템 지원 센터에서 Zebra 지원 센터(zebra.com/support)에 문의할 것입니다.
본 설명서의 최신 버전은 zebra.com/support
규정 정보
본 장치는 Zebra Technologies Corporation의 승인을 받았습니다.
본 설명서는 다음 모델 번호에 적용됩니다. DS3678
모든 Zebra 장치는 판매 지역의 규칙과 규격에 적합하게 제작되었으며 필요한 인증 마크가 부착되어
있습니다.
Local language translation / Tradução do idioma local / Übersetzung in die lokale Sprache / Raduccion de
idioma local / Traduction en langue locale / Prijevod na lokalni jezik / Traduzione in lingua locale / 現地語の
翻訳 / 현지 언어 번역 / Перевод на местный язык / 本地語言翻譯 / 本地语言翻译 / Yerel dil çeviri /
Tłumaczenie na język lokalny: www.zebra.com/support
Zebra의 명시적 승인 없이 Zebra 장비를 변형 또는 개조한 경우, 사용자의 장비 작동 권한이 박탈될 수
있습니다.
최고 작동 온도는 50°C입니다.
Bluetooth® 무선 기술
에서 확인할 수 있습니다.
주의: Zebra에서 승인한 NRTL 인증 액세서리, 배터리 팩, 배터리 충전기만 사용하십시오. 습기가
차거나 젖은 상태로 모바일 컴퓨터, 프린터, 또는 배터리를 충전하지 마십시오. 모든 구성 요소는
마른 상태에서 외부 전원에 연결해야 합니다.
이 제품은 허가받은 Bluetooth® 제품입니다. Bluetooth SIG 목록에 대한 자세한 내용은 www.bluetooth.com
에서 확인할 수 있습니다.
인증 마크
인증서에 제시된 인증 마크는 무전기 사용 승인을 받은 장치에 적용됩니다. 기타 국가 인증 마크에 대한
자세한 정보는 적합성 선언서(DoC: Declaration of Conformity)를 참고하십시오. DOC는
www.zebra.com/doc
병원 및 항공기 안전
참고: 무선 장치는 무선 주파수 에너지를 송신하여 의료 전기 장비 및 항공기의 작동에 영향을 줄 수
있습니다. 따라서 병원, 의료 시설, 보건 시설 등에서 또는 항공사 직원이 요청할 경우 무선 장치를
꺼야 합니다. 이는 민감한 장비 사용 도중에 발생할 수 있는 전자파 간섭을 방지하기 위한 것입니다.
에서 확인할 수 있습니다.
15
건강 및 안전 권장 사항
레이저 광 - CLASS 2 레이저
제품(630~680nm, 1mW)의 빔을
들여다보지 마십시오.
DS3678-SR - 라벨이 적용되지 않음.
DS3678-DP - 라벨이 스캐너 측면에
있음.
21 CFR1040.10 및 1040.11(2019년 5월
8일자 Laser Notice No. 56에 따른 편차
제외) 및 IEC/EN 60825-1:2007 및/또는
IEC/EN 60825-1:2014를 준수합니다.
주의 - 열릴 때 Class 2 레이저
광선이 켜집니다. 육안으로 직접
보지 마십시오.
DS3678-SR LED - Exempt Risk
Group(면제 위험 그룹)
DS3678-ER Class 2
DS3678-HP Class 2
DS3678-HD Class 2
DS3678-DP Class 2
인체공학적 권장 사항
인체공학적 업무 관행을 항상 적절하게 따르면 인체 부상 위험을 방지하거나 최소화할 수 있습니다. 현지
건강 및 안전 관리자와 상담하여, 회사 안전 방침을 제대로 지키고 작업자 부상을 예방하십시오.
레이저 장치
Class 2 레이저 스캐너에는 저전력 가시광선 다이오드가 사용됩니다. 태양의 경우와 마찬가지로, 매우 밝은
광원에서 나오는 광선은 육안으로 쳐다보지 마십시오. Class 2 레이저 광선에 잠시 노출되는 것은 위험하지
않습니다.
미국 및 국제 규격의 준수를 위해서는 다음 문구를 준수해야 합니다.
주의:
언급되지 않은 조작 작업 및 개조 작업, 절차 수행 등을 하면 위험한 레이저 광선에 노출될 수 있습니다.
LED 준수 선언: IEC 62471:2006 및 EN 62471:2008에 따라 Exempt Risk Group(면제 위험 그룹)으로 분류되었습니다.
펄스 지속 시간: CW(DS3678 HP, SE475xMR 포함)
스캐너 안전 표지
1. 레이저 광 — Class 2 레이저 제품의 빔을 들여다보지 마십시오. 630~680nm, 1mW
2. 21 CFR1040.10 및 1040.11(2019년 5월 8일자 Laser Notice NO. 56에 따른 편차 제외) 및 IEC/EN
60825-1:2014를 준수합니다
배터리 및 전원 팩
본 정보는 Zebra에서 승인한 배터리 및 배터리가 포함된 전원 팩에 적용됩니다.
16
배터리 정보
주의: 올바르지 않은 유형의 배터리로 교체하면 폭발의 위험이 있습니다. 배터리는 지침에 따라
폐기하십시오.
Zebra에서 승인한 배터리만 사용하십시오. 배터리 충전 기능이 지원되는 액세서리는 다음 배터리
모델에 사용이 승인되었습니다. 모델 82–166537(3.6VDC, 3150mAh).
Zebra 승인 충전용 배터리 팩은 업계에서 가장 엄격한 기준에 적합하도록 설계 및 제작되었습니다.
그러나 배터리 교체 전 배터리 사용 기간과 보관 기간에 제한이 있습니다. 열, 냉기, 혹독한 환경 조건, 심한
낙하 충격 등 여러 요인으로 인해 배터리 팩의 실제 수명이 단축될 수 있습니다.
배터리를 6개월 넘게 사용하지 않고 보관하는 경우, 배터리의 전반적 품질에 복구 불가능한 품질 저하가
어느 정도 발생할 수 있습니다. 배터리는 장비에서 분리하여 절반만 충전한 상태로 건조하고 서늘한 장소에
보관해야 배터리 용량 손실, 금속 부품 부식, 전해 누출 등을 막을 수 있습니다. 배터리를 1년 이상 사용하지
않고 보관하는 경우 1년에 한 번 이상 충전 수준을 확인하고 절반 수준으로 충전해야 합니다.
배터리 사용 시간이 현저히 줄어들면 배터리를 교체하십시오.
•별도로 구입했거나 호스트 장치와 함께 제공된 Zebra 배터리의 표준 보증 기간은 1년입니다. Zebra
배터리에 대한 자세한 정보를 확인하려면 다음 웹 사이트를 참조하십시오.
www.zebra.com/batterydocumentation
배터리 안전 지침
중요 – 안전 지침 – 이 지침을 반드시 보관하십시오.
에서 배터리 모범 사례 링크를 선택하십시오.
경고 – 이 제품을 사용할 때는 다음을 포함하여 기본 안전 예방 조치를 항상 준수해야 합니다.
장비 충전 시 근처에 잔해나 가연성 물질 또는 화학 물질 등이 없어야 합니다. 비상업적 환경에서 장치를
충전하는 경우 특별한 주의를 기울여야 합니다.
•제품을 사용하기 전에 모든 지침을 숙지하십시오.
•사용 설명서에 있는 배터리 사용, 보관 및 충전 지침에 따라 사용하십시오.
•부적절하게 배터리를 사용하면 화재, 폭발 또는 기타 위험이 발생할 수 있습니다.
•모바일 장치 배터리 충전 시 배터리와 충전기의 온도 범위는 0°C~+40°C(+32°F~+104°F)입니다.
•비호환 배터리나 충전기는 사용하지 마십시오. 비호환 배터리 또는 충전기를 사용할 경우 화재, 폭발,
누출 또는 기타 위험에 노출될 수 있습니다. 배터리나 충전기에 대한 질문이 있는 경우, Zebra 지원
센터에 문의하십시오.
•분해, 개봉, 구부림, 변형, 구멍 뚫기 또는 분쇄를 시도하지 마십시오. 손상되거나 개조된 배터리는 예측
불가능하게 작동하여 화재, 폭발 또는 부상 위험을 초래할 수 있습니다.
•배터리를 장착한 장치를 단단한 표면 위에 세게 떨어뜨리면 배터리가 과열될 수 있습니다.
•배터리를 누전시키거나 금속 물체 또는 전도체를 배터리 단자에 접촉시키지 마십시오.
•배터리를 개조, 분해 또는 재생하거나 이물질을 배터리에 넣거나 물, 비, 눈, 또는 기타 액체에 노출 또는
담그거나 화재, 폭발 또는 기타 위험에 노출하지 마십시오.
•주차된 차, 난방기 근처 또는 기타 열원 등 과열될 수 있는 위치나 그 근방에 장비를 방치하거나 보관하지
마십시오. 전자레인지나 드라이어에 배터리를 넣지 마십시오.
•부상 위험을 줄이기 위해 어린이 근처에서 사용할 때에는 세심한 주의가 필요합니다.
17
•수명이 다한 충전지는 현지 규정에 따라 즉시 폐기하십시오.
•배터리를 불에 폐기하지 마십시오. 100°C(212°F) 이상의 온도에 노출되면 폭발할 수 있습니다.
•배터리를 삼킨 경우 즉시 의학적 조언을 구하십시오.
•배터리가 누출된 경우 액체가 피부나 눈에 닿지 않도록 하십시오. 피부나 눈에 닿은 경우 접촉 부위를
많은 양의 물로 씻어내고 의사의 진찰을 받으십시오.
•장비나 배터리의 손상이 의심되는 경우 Zebra 지원 센터에 문의하여 검사를 받으십시오.
마크 및 유럽 경제 지역 (EEA)
준수 선언
Zebra는 본 무선 장비가 Directive 2014/53/EU 및 2011/65/EU를 준수함을 선언합니다.
EEA 국가에서의 모든 무전기 작동 제한 사항은 유럽연합 적합성 선언서(EU Declaration of Conformity)의
부록 A에 명시되어 있습니다. 유럽연합 적합성 선언서(EU Declaration of Conformity) 전문은
www.zebra.com/doc
전기 전자 폐기물 지침 (WEEE: Waste Electrical and Electronic Equipment)
EU 및 영국 고객의 경우: 수명이 다한 제품은 www.zebra.com/weee에서 재활용/폐기 지침을 참조하십시오.
미국 및 캐나다 인증
무선 주파수 간섭 고지
본 장치는 FCC 규정 제15조를 준수합니다. 작동은 다음 두 조건에 따릅니다. (1) 본 장치는 유해한 간섭을
일으키지 않습니다. (2) 본 장치는 원치 않는 작동을 일으키는 간섭을 포함하여 수신되는 모든 간섭을
수용합니다.
참고: 본 장비는 FCC 규정 제15조의 Class B 디지털 장비 관련 규제에 따라 테스트되었으며 이에
적합한 것으로 판정되었습니다. 이러한 규제는 주거 환경에서 사용할 때 발생하는 유해한
간섭으로부터 보호하기 위해 마련되었습니다. 본 장비는 무선 주파수 에너지를 생성, 사용,
방사하는 제품이므로 지침에 따라 설치하고 사용하지 않을 경우 무선 통신에 유해한 전파 간섭을 유발할 수
있습니다. 그러나 특정 방식으로 설치를 하더라도 전자파 간섭이 완전히 방지되는 것은 아닙니다. 본 장비가
라디오나 TV 수신과 간섭을 일으키는 경우 다음 방법 중 하나로 간섭을 수정해 보십시오. 간섭 발생 여부는
장비를 껐다가 켜는 방법으로 확인할 수 있습니다.
•수신 안테나의 방향이나 위치를 바꾸십시오.
•수신기와 장비 사이의 거리를 넓히십시오.
•수신기와 장비를 서로 다른 단자에 꽂으십시오.
•판매점이나 라디오/TV 전문 기술자의 도움을 받으십시오.
18
무선 주파수 간섭 요구 조건 – 캐나다
본 장치는 Innovation, Science and Economic Development Canada의 라이선스 면제 RSS를 준수합니다.
작동은 다음 두 조건에 따릅니다. (1) 본 장치는 간섭을 일으키지 않습니다. (2) 본 장치는 원치 않는 작동을
일으키는 간섭을 포함하여 모든 간섭을 수용합니다.
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR
d’Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts
de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire
de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radio électrique subi même si le
brouillage est susceptible d'en compromettre le fonctionnement.
RF 노출 요구 조건 - FCC 및 ISED
FCC에서는 보고된 모든 SAR 레벨에 대해 FCC RF 노출 지침에 따라 평가를 거친 본 장치에 장비
인증(Equipment Authorization)을 부여했습니다. 본 장치 관련 SAR 정보는 파일 형식으로 FCC에서
보유하고 있습니다. www.fcc.gov/oet/ea/fccid
中国
通过访问以下网址可下载当地语言支持的产品说明书 www.zebra.com/support
의 Display Grant 섹션에서 내용을 확인할 수 있습니다.
产品中有害物质的名称及含量
19
중국 RoHS
이 표는 중국 RoHS 요구 조건에 따라 작성되었습니다.
이 표는 중국 RoHS 요구 조건에 따라 작성되었습니다.
Евразийский Таможенный Союз (EAC)
Данный продукт соответствует требованиям знака EAC.
Zebra hereby declares that this radio equipment is in compliance with the Radio Equipment Regulations
2017 and the Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic
Equipment Regulations 2012.
Any radio operation limitations within UK are identified in Appendix A of UK Declaration of Conformity.
The full text of the UK Declaration of Conformity is available at: www.zebra.com/doc.
UK Importer: Zebra Technologies Europe Limited
Address:
Dukes Meadow, Millboard Rd, Bourne End, Buckinghamshire, SL8 5XF
21
www.zebra.com
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
