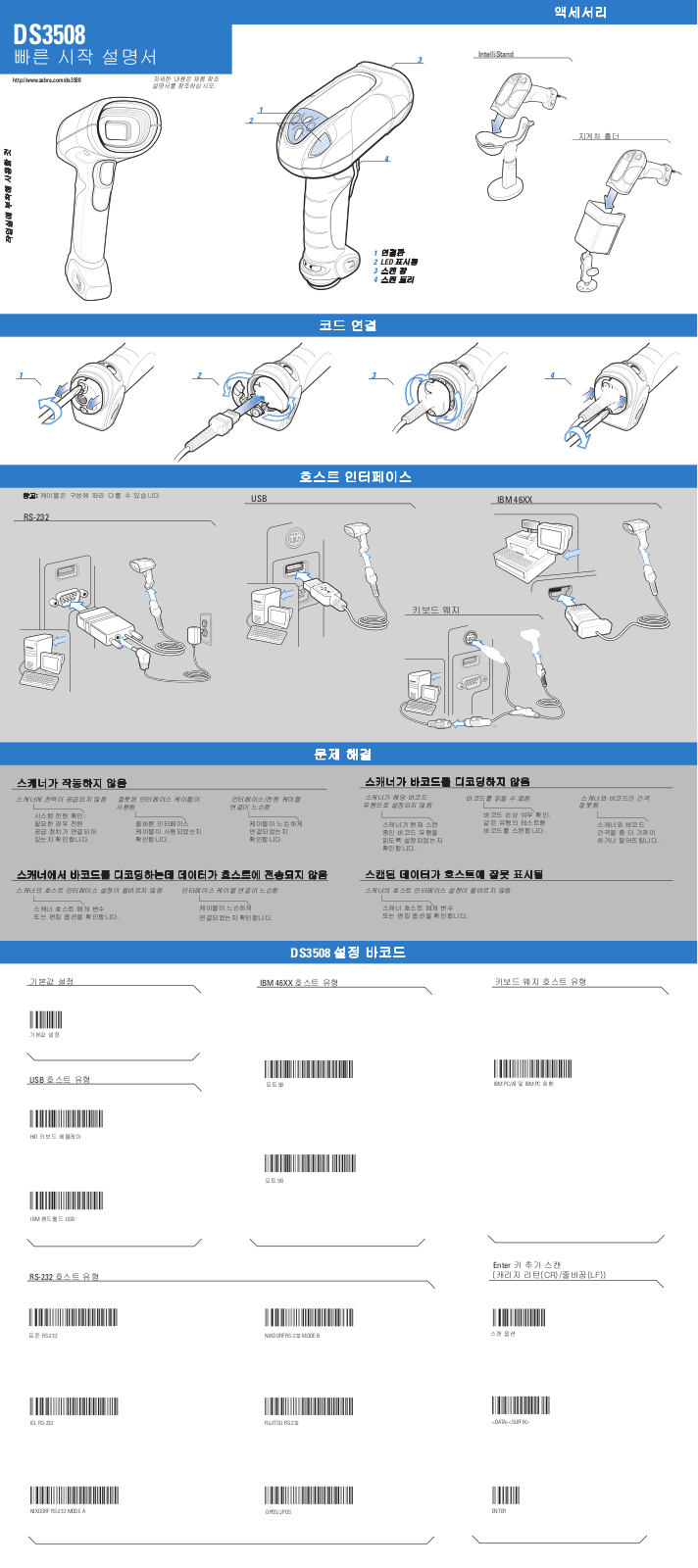

DS3508
빠른 시작 설명서
액세서리
IntelliStand
3
http://www.zebra.com/ds3508
작업실에 부착해 사용할 것
자세한 내용은 제품 참조
설명서를 참조하십시오.
1
2
지게차 홀더
4
1 연결판
2 LED 표시등
3 스캔 창
4 스캔 트리
1
참고: 케이블은 구성에 따라 다를 수 있습니다
코드 연결
2
3
4
호스트 인터페이스
USB
IBM 46XX
RS-232
키보드 웨지
문제 해결
스캐너가 작동하지 않음
스캐너에 전력이 공급되지 않음
시스템 전원 확인;
필요한 경우 전원
공급 장치가 연결되어
있는지 확인합니다.
스캐너에서 바코드를 디코딩하는데 데이터가 호스트에 전송되지 않음
스캐너의 호스트 인터페이스 설정이 올바르지 않음
스캐너 호스트 매개 변수
또는 편집 옵션을 확인합니다.
잘못된 인터페이스 케이블이
사용됨
올바른 인터페이스
케이블이 사용되었는지
확인합니다.
인터페이스 케이블 연결이 느슨함
인터페이스/전원 케이블
연결이 느슨함
케이블이 느슨하게
연결되었는지
확인합니다.
케이블이 느슨하게
연결되었는지 확인합니다.
스캐너가 바코드를 디코딩하지 않음
스캐너가 해당 바코드
유형으로 설정되지 않음
스캐너가 현재 스캔
중인 바코드 유형을
읽도록 설정되었는지
확인합니다.
바코드를 읽을 수 없음
바코드 손상 여부 확인;
같은 유형의 테스트용
바코드를 스캔합니다.
스캔된 데이터가 호스트에 잘못 표시됨
스캐너의 호스트 인터페이스 설정이 올바르지 않음
스캐너 호스트 매개 변수
또는 편집 옵션을 확인합니다.
스캐너와 바코드간 간격
잘못됨
스캐너와 바코드
간격을 좀 더 가까이
하거나 떨어뜨립니다.
기본값 설정
기본값 설정
USB 호스트 유형
HID 키보드 에뮬레이
DS3508 설정 바코드
IBM 46XX 호스트 유형
포트 5B
키보드 웨지 호스트 유형
IBM PC/AT 및 IBM PC 호환
IBM 핸드헬드 USB
RS-232 호스트 유형
표준 RS-232
포트 9B
NIXDORF RS-232 MODE B
Enter 키 추가 스캔
(캐리지 리턴(CR)/줄바꿈(LF))
스캔 옵션
ICL RS-232
NIXDORF RS-232 MODE A
FUJITSU RS-232
OPOS/JPOS
<DATA><SUFFIX>
ENTER
