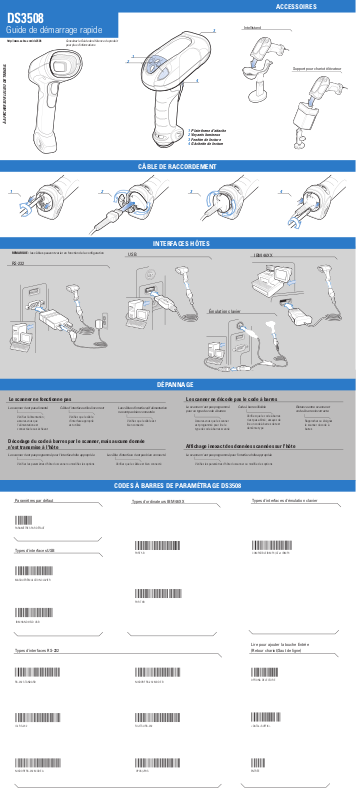

DS3508
Guide de démarrage rapide
ACCESSOIRES
Intellistand
3
http://www.zebra.com/ds3508
À AFFICHER SUR LE LIEU DE TRAVAIL
Consultez le Guide de référence du produit
pour plus d'informations
1
2
Support pour chariot élévateur
4
1 Plate-forme d'attache
2 Voyants lumineux
3 Fenêtre de lecture
4 Gâchette de lecture
1
REMARQUE : les câbles peuvent varier en fonction de la configuration
CÂBLE DE RACCORDEMENT
2
3
4
INTERFACES HÔTES
USB
IBM 46XX
RS-232
Émulation clavier
Le scanner ne fonctionne pas
Le scanner n'est pas alimenté
Vérifiez l'alimentation ;
assurez-vous que
l'alimentation est
connectée le cas échéant
Câble d'interface utilisé incorrect
Vérifiez que le câble
d'interface approprié
est utilisé
Les câbles d'interface/d'alimentation
ne sont pas bien connectés
Vérifiez que le câble est
bien connecté
Décodage du code à barres par le scanner, mais aucune donnée
n'est transmise à l'hôte
Le scanner n'est pas programmé pour l'interface hôte appropriée
Vérifiez les paramètres d'hôte du scanner ou modifiez les options
Le câble d'interface n'est pas bien connecté
Vérifiez que le câble est bien connecté
DÉPANNAGE
Le scanner ne décode pas le code à barres
Le scanner n'est pas programmé
pour ce type de code à barres
Affichage inexact des données scannées sur l'hôte
Le scanner n'est pas programmé pour l'interface hôte appropriée
Code à barres illisible
Vérifiez que le code à barres
Assurez-vous que le scanner
est programmé pour lire le
type de code à barres scanné
Vérifiez les paramètres d'hôte du scanner ou modifiez les options
n'est pas abîmé ; essayez de
lire un code à barres de test
de même type
Distance entre scanner et
code à barres incorrecte
Rapprochez ou éloignez
le scanner du code à
barres
Paramètres par défaut
PARAMÈTRES PAR DÉFAUT
Types d'interfaces USB
MASQUER ÉMULATION CLAVIER
CODES À BARRES DE PARAMÉTRAGE DS3508
Types d'ordinateurs IBM 46XX
PORT 5B
Types d'interfaces d'émulation clavier
COMPATIBLE IBM PC/AT et IBM PC
IBM HAND-HELD USB
Types d'interfaces RS-232
RS-232 STANDARD
PORT 9B
NIXDORF RS-232 MODE B
Lire pour ajouter la touche Entrée
(Retour chariot/Saut de ligne)
OPTIONS DE LECTURE
ICL RS-232
NIXDORF RS-232 MODE A
FUJITSU RS-232
OPOS/JPOS
<DATA><SUFFIX>
ENTRÉE
