Zebra CS4070 Product Reference Guide [ja]

CS4070 スキャナ

プロダクト リファレンス
ガイド

CS4070 スキャナ

プロダクト リファレンス ガイド

MN000762A07JA

改訂版 A

2020 年 12 月

ii CS4070 スキャナ プロダクト リファレンス ガイド

書面による許可なしに、本書の内容をいかなる形式でも、または電気的あるいは機械的な手段により、複製ま
たは使用することを禁じます。これには、コピー、記録、または情報の保存および検索システムなど電子的ま
たは機械的な手段が含まれます。本書の内容は、予告なしに変更される場合があります。

ソフトウェアは、厳密に「現状のまま」提供されます。ファームウェアを含むすべてのソフトウェアは、ライ
センスに基づいてユーザーに提供されます。本契約 ( ライセンス プログラム ) に基づいて提供される各ソフト
ウェアまたはファームウェアに対して、ユーザーに移譲不可で非排他的なライセンスを付与します。下記の場
合を除き、事前に書面による同意がなければ、ユーザーがライセンスを譲渡、サブライセンス、または移譲す
ることはできません。著作権法で認められる場合を除き、ライセンス プログラムの一部または全体をコピー
する権限はありません。ユーザーは、ライセンス プログラムを何らかの形式で、またはライセンス プログラ
ムの何らかの部分を変更、結合、または他のプログラムへ組み込むこと、ライセンス プログラムからの派生
物を作成すること、ライセンス プログラムを書面による許可なしにネットワークで使用することを禁じられて
います。ユーザーは、本契約に基づいて提供されるライセンス プログラムについて、著作権に関する記載を保
持し、承認を受けて作成する全体または一部のコピーにこれを含めることに同意します。ユーザーは、提供さ
れるライセンス プログラムまたはそのいかなる部分についても、逆コンパイル、逆アセンブル、デコード、ま
たはリバース エンジニアリングを行わないことに同意します。

Zebra は、信頼性、機能、またはデザインを向上させる目的で製品に変更を加えることができるものとします。

Zebra は、本製品の使用、または本文書内に記載されている製品、回路、アプリケーションの使用が直接的ま

たは間接的な原因として発生する、いかなる製造物責任も負わないものとします。明示的、黙示的、禁反言ま
たはその他の特許権上または特許上のいかなる方法によるかを問わず、Zebra 製品が使用された組み合わせ、
システム、機材、マシン、マテリアル、メソッド、またはプロセスを対象として、もしくはこれらに関連し
て、ライセンスが付与されることは一切ないものとします。Zebra 製品に組み込まれている機器、回路、およ
びサブシステムについてのみ、黙示的にライセンスが付与されるものとします。

保証

ハードウェア製品の保証については、サイト (www.zebra.com/warranty) にアクセスしてください。

改訂版履歴

元のマニュアルに対する変更を次に示します。

変更 日付 説明

iii

-01 Rev A 2014/8

-02 Rev A 2014/12

-03 Rev A

-04 Rev A 2015/9

-05 Rev A 2017/1

2015/3

初期リリース

商標変更、接続および動作に関する記載の各種更新、Sleep および BTSleep の
デフォルトに関する記載を更新、123Scan2 の章を更新、索引を更新

URL の更新、自動再接続のビープ音に関する説明を追加、「スキャン データ転
送フォーマット」の項に注を追加

- Bluetooth ボタンの押下の要件とペアリング解除の注釈を追加

- コネクション間隔のオプションに 2 分の値を追加

- config.ini 一覧のプリフィックスとサフィックスの説明に注釈を追加

- 「LED の意味」の一覧にペアリング解除機能を追加

- 自動再接続のデフォルトを更新

- 「ユーザー設定」の章に「一般的なデコーダのモードとユーザー設定」を追加

- 「ユーザー設定」の章に「Bluetooth HID キーボード機能」のセクションとパ

ラメータを追加

- 「USB HID キーボードの機能 ( ドングル )」の章を追加

- 双方向のリダンダンシー パラメータを削除

- 「ADF」の章を更新

- 「付録 G」の「PF キー標準デフォルト一覧」を削除

- 「バッチ接続」と「ペアリング解除」の注釈を更新

- 「構成ファイルの編集」セクションに注釈を追加

- Config.ini 一覧 (表 1-1) を次のように更新

- BarcodeDB を削除

- ConnectionInterval の説明を更新

- CountryKeyboardType に値を追加

- プリフィックス エントリの相互参照を更新

- スキャナ パラメータのエントリを更新

- 区切りオプションの詳細を追加

- TimeFormat オプションに注釈と値を追加

- WakeUpLED のデフォルト設定を変更

- 「バーコードの削除」の注釈を削除

- 「バッチ スキャナからのデータの転送」の情報を更新

-

「LED の意味」の一覧を更新

- 「すべてクリア」のビープ音の意味を更新

- すべてのパラメータに SSI 番号を追加

- 「ユーザー設定」の章を再構成

- 「ユーザー設定」/「Bluetooth オプション」セクションに次のパラメータを
追加

- Bluetooth フレンドリ名

- リンク監視タイムアウト

- Bluetooth HID ホスト名

- Bluetooth プロファイル パラメータにオプション情報と重要な注意を追加

- コネクション間隔パラメータのタイトルと説明を更新

- 「ユーザー設定」/「Bluetooth HID キーボード機能」セクションに

次のパラメータを追加

- カントリー キーボード タイプ

- Fast Bluetooth HID キーボード

iv CS4070 スキャナ プロダクト リファレンス ガイド

変更 日付 説明

-05 Rev A
(続き)

-06 Rev A 2018/4

2017/1

- 「ユーザー設定」/「一般的な読み取り設定」セクションに、次のパラメー

タを追加

- バッチ モード

- 自動 Day/Night モード

- エリア外電気フェンス

- 連続バーコード読み取り、ユニーク バーコード読み取り、読み取りセッ

ション タイムアウト、バーコードの読み取り間隔 (同一および異なるバー
コード)

- Wi-Fi フレンドリ モード

- 「PDF でハンドヘルド読み取り照準パターンを有効にする」のオプションを

削除

- 照明の明るさパラメータを削除

- ビープ音のミュートの注釈を追加

- USB HID キーボート パラメータにカントリー キーボード タイプ パラメータを

追加

- GS1 Data Matrix パラメータを追加

- 第 6 章「コードレス Bluetooth インタフェース」を追加

- 123Scan の章の更新、ADF の章の削除

- ドラブルシューティングの「デフォルト設定」バーコードを「工場出荷時の

状態に戻す」バーコードに置き換え

- コード ID 一覧に新しいコード タイプを追加

- キャラクタ同等の一覧の後にある宣言を削除

- 付録 G「英数字バーコード」を追加

- 付録 H の ALT キーの一覧表を更新

- 付録 I 「CJK 読み取り制御」を追加

- URL を更新 (http:// を削除 )

- 著作権宣言文の更新

- 「123Scan」の章を更新

- 123Scan2 を 123Scan に更新

-07 Rev A 2020/12

- マスタ / スレーブの参照をセントラル/ ペリフェラルに置き換え。

目次

保証................................................................................................................................................. ii

改訂版履歴 ...................................................................................................................................... iii

このガイドについて

はじめに.......................................................................................................................................... xv

構成................................................................................................................................................. xv

アクセサリ ...................................................................................................................................... xv

章の説明.......................................................................................................................................... xvi

表記規則.......................................................................................................................................... xvii

関連文書.......................................................................................................................................... xvii

サービスに関する情報 .................................................................................................................... xviii

第 1 章 : はじめに

はじめに ......................................................................................................................................... 1-1

スキャナを開梱する ....................................................................................................................... 1-2

バッテリの取り付けと取り外し ..................................................................................................... 1-2

バッテリの取り付け ................................................................................................................. 1-2

バッテリの取り外し ................................................................................................................. 1-3

バッテリの充電 .............................................................................................................................. 1-4

CS4070 内のバッテリの充電 ................................................................................................... 1-4

予備バッテリの充電 ................................................................................................................. 1-4

充電温度 ................................................................................................................................... 1-4

ホスト コンピュータへの接続 ....................................................................................................... 1-5

バッチ接続 ............................................................................................................................... 1-5

Bluetooth 接続 : 開発オプション .............................................................................................. 1-5

シリアル ポート プロファイル .......................................................................................... 1-5

ヒューマン インタフェース デバイスのエミュレーション ............................................... 1-5

ペアリング ............................................................................................................................... 1-6

サポートされているデバイス ............................................................................................ 1-6

ペアリング解除 ........................................................................................................................ 1-7

デバイス リストから CS4070 を削除する ............................................................................... 1-7

スキャナの構成 .............................................................................................................................. 1-8

vi CS4070 スキャナ プロダクト リファレンス ガイド

123Scan ................................................................................................................................... 1-8

パラメータ バーコードと Config.ini ........................................................................................ 1-8

複数スキャナのステージング ............................................................................................ 1-8

スキャナ ファームウェアの更新 .............................................................................................. 1-8

構成ファイルの編集 ...................................................................................................................... 1-9

第 2 章 : スキャン

はじめに ........................................................................................................................................ 2-1

スキャン ........................................................................................................................................ 2-1

バーコードの削除 .................................................................................................................... 2-2

バーコード データのホストへの転送 ............................................................................................ 2-2

バッチ スキャナからのデータの転送 ...................................................................................... 2-2

バーコード データのクリア ............................................................................................... 2-3

自動実行機能 ..................................................................................................................... 2-3

Bluetooth スキャナからのデータの転送 .................................................................................. 2-3

エリア外の動作 .................................................................................................................. 2-3

ユーザー インタフェースの定義 ................................................................................................... 2-4

LED の意味 .............................................................................................................................. 2-4

ビープ音の意味 ........................................................................................................................ 2-7

第 3 章 : ユーザー設定

はじめに ........................................................................................................................................ 3-1

スキャン シーケンスの例 .............................................................................................................. 3-1

スキャン中のエラー ...................................................................................................................... 3-1

ユーザー設定のデフォルト パラメータ ......................................................................................... 3-2

工場出荷時の状態に戻す ............................................................................................................... 3-5

日付と時刻の設定 .......................................................................................................................... 3-6

日付設定 ................................................................................................................................... 3-6

時刻設定 ................................................................................................................................... 3-6

日付 / 時刻設定のキャンセル .................................................................................................... 3-6

日付 / 時刻設定のための数値バーコード ........................................................................... 3-7

Bluetooth オプション ..................................................................................................................... 3-8

Bluetooth フレンドリ名 ........................................................................................................... 3-8

セントラル / ペリフェラルのセット

ペリフェラル ..................................................................................................................... 3-9

セントラル ......................................................................................................................... 3-9

Bluetooth ペアリング解除 ........................................................................................................ 3-10

Bluetooth プロファイル ........................................................................................................... 3-10

データのクリア ........................................................................................................................ 3-11

自動再接続 ............................................................................................................................... 3-12

接続間隔と検出モードのタイムアウト .................................................................................... 3-13

リンク監視タイムアウト ......................................................................................................... 3-14

Bluetooth HID ホスト名 ........................................................................................................... 3-15

例 ....................................................................................................................................... 3-15

HID セキュリティ .................................................................................................................... 3-18

無線電波出力 ........................................................................................................................... 3-18

HID CoD をゼロに設定 ............................................................................................................ 3-19

Bluetooth HID キーボード機能 ...................................................................................................... 3-20

カントリー キーボード タイプ ................................................................................................ 3-20

アップ ............................................................................. 3-9

目次 vii

Caps Lock オーバーライド (HID 専用 ) ................................................................................... 3-23

不明な文字の無視 (HID 専用 ) .................................................................................................. 3-23

キーパッドのエミュレート ...................................................................................................... 3-24

キーボードの FN1 置換 (HID 専用 ) ......................................................................................... 3-25

FN1 置換値 ......................................................................................................................... 3-25

ファンクション キーのマッピング (HID 専用 ) ........................................................................ 3-26

Caps Lock のシミュレート ...................................................................................................... 3-26

大文字 / 小文字の変換 ............................................................................................................... 3-27

Fast Bluetooth HID キーボード ................................................................................................ 3-28

一般的なデコーダ設定 ................................................................................................................... 3-29

ハンドヘルド トリガー モード ................................................................................................ 3-29

ハンドヘルド読み取り照準パターン ....................................................................................... 3-30

プレゼンテーション モードの読み取り範囲 ............................................................................ 3-31

読み取り照明 ........................................................................................................................... 3-32

ダイレクト読み取りインジケータ ........................................................................................... 3-33

低照明シーンの検知 ................................................................................................................. 3-34

パラメータ バーコードのスキャン .......................................................................................... 3-35

読み取り成功時のビープ音 ...................................................................................................... 3-35

ビープ音の音量 ........................................................................................................................ 3-36

ビープ音の音程 ........................................................................................................................ 3-37

ビープ音のミュート ................................................................................................................. 3-38

読み取りバイブレータ (CS4070HC のみ ) ............................................................................... 3-38

読み取りバイブレータの時間 (CS4070HC のみ ) .................................................................... 3-39

ピックリスト モード ................................................................................................................ 3-40

ファジー 1D 処理 ..................................................................................................................... 3-41

ミラー イメージ ....................................................................................................................... 3-41

携帯電話 / ディスプレイ モード ............................................................................................... 3-42

PDF 優先 .................................................................................................................................. 3-43

PDF 優先のタイムアウト

バッチ モード .......................................................................................................................... 3-44

動作モード ......................................................................................................................... 3-44

バッチ アクション バーコード .......................................................................................... 3-46

自動 Day/Night モード ............................................................................................................. 3-47

自動 Day/Night モードの開始 / 停止時刻 ........................................................................... 3-48

自動 Day/Night モードのシフト プロファイル .................................................................. 3-49

自動 Day/Night モード 123Scan プログラム シフト開始時刻 ........................................... 3-50

自動 Day/Night モード 123Scan プログラム シフト停止時刻 ........................................... 3-50

エリア外電気フェンス ............................................................................................................. 3-51

エリア外電気フェンス アラーム ........................................................................................ 3-51

エリア外電気フェンス トリガー タイムアウト ................................................................. 3-52

エリア外電気フェンス アラーム タイムアウト ................................................................. 3-53

連続バーコード読み取り ......................................................................................................... 3-55

ユニーク バーコード読み取り ................................................................................................. 3-55

読み取りセッション タイムアウト .......................................................................................... 3-56

同一バーコードの読み取り間隔 ............................................................................................... 3-56

異なるバーコードの読み取り間隔 ........................................................................................... 3-57

Wi-Fi フレンドリ モード .......................................................................................................... 3-58

メモ .......................................................................................................................................... 3-58

Wi-Fi フレンドリ チャネルの除外 ........................................................................................... 3-59

データ オプション ......................................................................................................................... 3-61

コード ID キャラクタの転送 .................................................................................................... 3-61

........................................................................................................ 3-43

viii CS4070 スキャナ プロダクト リファレンス ガイド

プリフィックス / サフィックス値 ............................................................................................ 3-62

スキャン データ転送フォーマット .......................................................................................... 3-63

「NR ( 読み取りなし )」メッセージの転送 ............................................................................... 3-64

バージョンの送信 .......................................................................................................................... 3-65

ファームウェア バージョン ..................................................................................................... 3-65

スキャン エンジン バージョン ................................................................................................ 3-65

ドングル バージョン ................................................................................................................ 3-65

第 4 章 : USB HID キーボード機能 ( ドングル )

はじめに ........................................................................................................................................ 4-1

スキャン シーケンスの例 .............................................................................................................. 4-1

スキャン中のエラー ...................................................................................................................... 4-1

USB HID キーボードのデフォルト パラメータ ............................................................................. 4-2

USB HID キーボード機能 ( ドングル ) ........................................................................................... 4-3

カントリー キーボード タイプ ................................................................................................ 4-3

キーストローク遅延 (USB 専用 ) ............................................................................................. 4-6

Caps Lock オーバーライド (USB 専用 ) .................................................................................. 4-7

不明な文字を含むバーコードを送信する (USB 専用 ) ............................................................. 4-7

キーパッドのエミュレート ...................................................................................................... 4-8

先行ゼロ付きキーパッドのエミュレート ................................................................................ 4-8

クイック キーパッド エミュレーション .................................................................................. 4-9

USB キーボードの FN1 置換 ................................................................................................... 4-10

FN1 置換値 ........................................................................................................................ 4-10

ファンクション キーのマッピング .......................................................................................... 4-11

Caps Lock のシミュレート

大文字 / 小文字の変換 .............................................................................................................. 4-12

...................................................................................................... 4-11

第 5 章 : シンボル体系

はじめに ........................................................................................................................................ 5-1

スキャン シーケンスの例 .............................................................................................................. 5-1

スキャン中のエラー ...................................................................................................................... 5-2

シンボル体系のデフォルト パラメータ ......................................................................................... 5-2

すべてのコード タイプを有効 / 無効にする ................................................................................... 5-8

UPC/EAN ....................................................................................................................................... 5-9

UPC-A の有効化 / 無効化 ......................................................................................................... 5-9

UPC-E の有効化 / 無効化 ......................................................................................................... 5-9

UPC-E1 の有効化 / 無効化 ....................................................................................................... 5-10

EAN-8/JAN-8 の有効化 / 無効化 ............................................................................................... 5-10

EAN-13/JAN-13 の有効化 / 無効化 ........................................................................................... 5-11

Bookland EAN の有効化 / 無効化 ............................................................................................. 5-11

Bookland ISBN 形式 ................................................................................................................ 5-12

UPC/EAN/JAN サプリメンタルの読み取り ............................................................................. 5-13

ユーザーが設定できるサプリメンタル .................................................................................... 5-16

UPC/EAN/JAN サプリメンタルの読み取り繰返回数 ............................................................... 5-16

サプリメンタル コード付き UPC/EAN/JAN の AIM ID フォーマット ..................................... 5-17

UPC-A チェック ディジットを転送 ......................................................................................... 5-18

UPC-E チェック ディジットを転送 ......................................................................................... 5-18

UPC-E1 チェック ディジットを転送 ....................................................................................... 5-19

UPC-A プリアンブル ............................................................................................................... 5-20

目次 ix

UPC-E プリアンブル ............................................................................................................... 5-21

UPC-E1 プリアンブル ............................................................................................................. 5-22

UPC-E を UPC-A に変換する .................................................................................................. 5-23

UPC-E1 を UPC-A に変換する ................................................................................................ 5-23

EAN-8/JAN-8 拡張 ................................................................................................................... 5-24

UCC クーポン拡張コード ........................................................................................................ 5-24

クーポン レポート ................................................................................................................... 5-25

ISSN EAN ................................................................................................................................ 5-25

Code 128 ....................................................................................................................................... 5-26

Code 128 を有効 / 無効にする .................................................................................................. 5-26

Code 128 の読み取り桁数を設定する ..................................................................................... 5-26

GS1-128 ( 以前の UCC/EAN-128) を有効 / 無効にする ............................................................ 5-28

ISBT 128 を有効 / 無効にする .................................................................................................. 5-28

ISBT の連結 ............................................................................................................................. 5-29

ISBT テーブルのチェック ........................................................................................................ 5-30

ISBT 連結の読み取り繰返回数 ................................................................................................ 5-30

Code 128 セキュリティ レベル ............................................................................................... 5-31

Code 39 ......................................................................................................................................... 5-32

Code 39 を有効 / 無効にする .................................................................................................... 5-32

Trioptic Code 39 を有効 / 無効にする ....................................................................................... 5-32

Code 39 を Code 32 に変換 .................................................................................................... 5-33

Code 32 プリフィックス ......................................................................................................... 5-34

Code 39 の読み取り桁数を設定する ....................................................................................... 5-34

Code 39 チェック ディジットの確認 ...................................................................................... 5-36

Code 39 チェック ディジットの転送 ...................................................................................... 5-36

Code 39 Full ASCII 変換 .......................................................................................................... 5-37

Code 39 セキュリティ レベル ................................................................................................. 5-38

Code 93 ......................................................................................................................................... 5-39

Code 93 を有効 / 無効にする .................................................................................................... 5-39

Code 93 の読み取り桁数を設定する ....................................................................................... 5-39

Code 11 ......................................................................................................................................... 5-41

Code 11 ................................................................................................................................... 5-41

Code 11 の読み取り桁数を設定する ....................................................................................... 5-41

Code 11 チェック ディジットの確認 ...................................................................................... 5-43

Code 11 チェック ディジットを転送 ...................................................................................... 5-44

Interleaved 2 of 5 (ITF) .................................................................................................................. 5-45

Interleaved 2 of 5 を有効 / 無効にする ..................................................................................... 5-45

Interleaved 2 of 5 の読み取り桁数設定 .................................................................................... 5-45

Interleaved 2 of 5 チェック ディジットの確認 ........................................................................ 5-47

Interleaved 2 of 5 チェック ディジットを転送する ................................................................. 5-48

Interleaved 2 of 5 を EAN/JAN-13 に変換する ........................................................................ 5-48

I 2 of 5 のセキュリティ レベル ................................................................................................ 5-49

Discrete 2 of 5 (DTF) ..................................................................................................................... 5-50

Discrete 2 of 5 を有効 / 無効にする .......................................................................................... 5-50

Discrete 2 of 5 の読み取り桁数設定 ........................................................................................ 5-50

Codabar (NW - 7) ........................................................................................................................... 5-52

Codabar を有効 / 無効にする ................................................................................................... 5-52

Codabar の読み取り桁数設定 .................................................................................................. 5-52

CLSI 編集 ................................................................................................................................. 5-54

NOTIS 編集 .............................................................................................................................. 5-54

Codabar の大文字または小文字のスタート / ストップ キャラクタの検出 .............................. 5-55

x CS4070 スキャナ プロダクト リファレンス ガイド

MSI ................................................................................................................................................ 5-56

MSI を有効 / 無効にする ........................................................................................................... 5-56

MSI の読み取り桁数設定 ......................................................................................................... 5-56

MSI チェック ディジット ........................................................................................................ 5-58

MSI チェック ディジットの転送 ............................................................................................. 5-58

MSI チェック ディジットのアルゴリズム ............................................................................... 5-59

Chinese 2 of 5 ................................................................................................................................ 5-60

Chinese 2 of 5 を有効 / 無効にする .......................................................................................... 5-60

Matrix 2 of 5 ................................................................................................................................... 5-61

Matrix 2 of 5 を有効 / 無効にする ............................................................................................. 5-61

Matrix 2 of 5 の読み取り桁数設定 ............................................................................................ 5-61

Matrix 2 of 5 チェック ディジット ........................................................................................... 5-63

Matrix 2 of 5 チェック ディジットを転送 ................................................................................ 5-63

Korean 3 of 5 ................................................................................................................................. 5-64

Korean 3 of 5 を有効 / 無効にする ........................................................................................... 5-64

反転 1D .......................................................................................................................................... 5-65

GS1 DataBar ................................................................................................................................. 5-66

GS1 DataBar-14 ...................................................................................................................... 5-66

GS1 DataBar Limited ............................................................................................................... 5-66

GS1 DataBar Expanded .......................................................................................................... 5-67

GS1 DataBar を UPC/EAN に変換 .......................................................................................... 5-67

GS1 DataBar Limited のセキュリティ レベル ......................................................................... 5-68

Composite ...................................................................................................................................... 5-69

Composite CC-C ...................................................................................................................... 5-69

Composite CC-A/B ................................................................................................................... 5-69

Composite TLC-39 ................................................................................................................... 5-70

UPC Composite モード ........................................................................................................... 5-71

UCC/EAN Composite コードの GS1-128 エミュレーション モード ...................................... 5-72

郵便コード ..................................................................................................................................... 5-73

US Postnet ............................................................................................................................... 5-73

US Planet ................................................................................................................................. 5-73

US Postal チェック ディジットを転送 .................................................................................... 5-74

UK Postal ................................................................................................................................. 5-74

UK Postal チェック ディジットを転送 .................................................................................... 5-75

Japan Postal ............................................................................................................................ 5-75

Australia Post ........................................................................................................................... 5-76

Australia Post フォーマット .................................................................................................... 5-77

Netherlands KIX Code ............................................................................................................. 5-78

USPS 4CB/One Code/Intelligent Mail ...................................................................................... 5-78

UPU FICS Postal ..................................................................................................................... 5-79

2D バーコード ............................................................................................................................... 5-80

PDF417 を有効 / 無効にする .................................................................................................... 5-80

MicroPDF417 を有効 / 無効にする ........................................................................................... 5-80

Code 128 エミュレーション .................................................................................................... 5-81

Data Matrix ............................................................................................................................... 5-82

GS1 Data Matrix ............................................................................................................................................................ 5-82

Data Matrix 反転 ...................................................................................................................... 5-83

ミラー イメージの読み取り (Data Matrix のみ ) ...................................................................... 5-84

Maxicode .................................................................................................................................. 5-85

QR Code .................................................................................................................................. 5-85

QR 反転 ................................................................................................................................... 5-86

MicroQR ................................................................................................................................... 5-87

Aztec ........................................................................................................................................ 5-87

Aztec 反転 ................................................................................................................................ 5-88

Han Xin .................................................................................................................................... 5-89

Han Xin 反転 ............................................................................................................................ 5-90

シンボル体系特有のセキュリティ レベル ..................................................................................... 5-91

リダンダンシー レベル ............................................................................................................ 5-91

リダンダンシー レベル 1 ................................................................................................... 5-91

リダンダンシー レベル 2 ................................................................................................... 5-91

リダンダンシー レベル 3 ................................................................................................... 5-91

リダンダンシー レベル 4 ................................................................................................... 5-92

セキュリティ レベル ................................................................................................................ 5-93

キャラクタ間ギャップ サイズ ................................................................................................. 5-94

第 6 章 : コードレス Bluetooth インタフェース

はじめに ......................................................................................................................................... 6-1

目次 xi

第 7 章 : 123Scan とソフトウェア ツール

はじめに ......................................................................................................................................... 7-1

123Scan ......................................................................................................................................... 7-1

123Scan の要件 ....................................................................................................................... 7-2

123Scan の情報 ....................................................................................................................... 7-2

スキャナ SDK、その他のソフトウェア ツール、およびビデオ ................................................... 7-2

スキャナ制御アプリ ....................................................................................................................... 7-3

Scan-To-Connect (STC) ユーティリティ ...................................................................................... 7-3

Advanced Data Formatting (ADF) ......................................................................................................................................... 7-3

第 8 章 : メンテナンスおよび技術仕様

はじめに ......................................................................................................................................... 8-1

メンテナンス ................................................................................................................................. 8-1

トラブルシューティング ............................................................................................................... 8-2

技術仕様

付録 A: 標準のデフォルト パラメータ

付録 B: アクセサリ

概要 ................................................................................................................................................ B-1

アクセサリの概要 .......................................................................................................................... B-2

予備バッテリ充電器付きシングル スロット CS4070 充電クレードル ......................................... B-3

8 スロット CS4070 充電クレードル ............................................................................................. B-5

8 スロット予備バッテリ充電器 ..................................................................................................... B-7

......................................................................................................................................... 8-3

バッテリの充電状態の表示 ...................................................................................................... B-4

予備バッテリ充電状態の表示 ............................................................................................ B-4

Bluetooth 接続 .......................................................................................................................... B-4

バッテリ充電状態の表示 ......................................................................................................... B-6

Bluetooth 接続 .......................................................................................................................... B-6

xii CS4070 スキャナ プロダクト リファレンス ガイド

バッテリの充電状態の表示 ...................................................................................................... B-8

LED の意味 .............................................................................................................................. B-8

壁面取り付けブラケット ............................................................................................................... B-9

KT-102376-01R ブラケット .................................................................................................... B-9

付属のハードウェア ........................................................................................................... B-9

取り付け手順 ..................................................................................................................... B-10

KT-102375-01R ブラケット .................................................................................................... B-11

付属のハードウェア ........................................................................................................... B-11

取り付け手順 ..................................................................................................................... B-12

USB HID ドングルの Bluetooth ..................................................................................................... B-14

USB HID デバイスとのペアリング .......................................................................................... B-15

クリップ付きランヤード ............................................................................................................... B-16

ランヤードの取り付けと取り外し ........................................................................................... B-16

付録 C: Bluetooth 接続の例

概要 ................................................................................................................................................ C-1

iPad のペアリングの例 .................................................................................................................. C-2

Android のペアリングの例 ............................................................................................................. C-3

Android 携帯のキーボードへのアクセス ................................................................................. C-4

Windows 7 のペアリングの例 ....................................................................................................... C-5

Windows 8 のペアリングの例 ....................................................................................................... C-7

PIN 入力用バーコード ................................................................................................................... C-9

付録 D: プログラミング リファレンス

コード タイプ ID ............................................................................................................................ D-1

シンボル コード ID ........................................................................................................................ D-4

AIM コード ID ................................................................................................................................ D-6

GS1-128 ( 旧 UCC/EAN-128) ......................................................................................................... D-11

プリフィックスとサフィックスの設定 .......................................................................................... D-12

付録 E: サンプル バーコード

UPC-A ............................................................................................................................................ E-1

UPC-E ............................................................................................................................................ E-1

UPC-E1 .......................................................................................................................................... E-2

EAN-13 .......................................................................................................................................... E-2

EAN-8 ............................................................................................................................................ E-2

Code 39 ......................................................................................................................................... E-2

Trioptic Code 39 ............................................................................................................................ E-3

Code 93 ......................................................................................................................................... E-3

Code 11 ......................................................................................................................................... E-3

Codabar ......................................................................................................................................... E-4

MSI ................................................................................................................................................ E-4

Interleaved 2 of 5 ........................................................................................................................... E-4

GS1 DataBar-14 ............................................................................................................................ E-5

PDF417 .......................................................................................................................................... E-5

Data Matrix .................................................................................................................................... E-5

Maxicode ....................................................................................................................................... E-5

QR Code ........................................................................................................................................ E-6

Han Xin .......................................................................................................................................... E-6

US Postnet ..................................................................................................................................... E-6

UK Postal ....................................................................................................................................... E-6

付録 F: 数値バーコード

数値バーコード .............................................................................................................................. F-1

キャンセル ..................................................................................................................................... F-3

付録 G: 英数字バーコード

英数字キーボード .......................................................................................................................... G-1

付録 H: ASCII キャラクタ セット

付録 I: CJK 読み取り制御

はじめに ......................................................................................................................................... I-1

CJK 読み取り制御パラメータ ........................................................................................................ I-2

Unicode 出力制御 .................................................................................................................... I-2

Windows ホストへの CJK 出力方法 ........................................................................................ I-3

Windows ホストでの Unicode/CJK 読み取り設定 ......................................................................... I-4

Unicode ユニバーサル出力に対する Windows レジストリ テーブルの設定 ........................... I-4

Windows での CJK IME の追加 ............................................................................................... I-4

ホストでの中国語 ( 簡体字 ) 入力方法の選択 ........................................................................... I-5

ホストでの中国語 ( 繁体字 ) 入力方法の選択 ........................................................................... I-5

目次 xiii

索引

xiv CS4070 スキャナ プロダクト リファレンス ガイド

このガイドについて

はじめに

『CS4070 スキャナ プロダクト リファレンス ガイド』では、スキャナの設定、操作、メンテナンス、および

トラブルシューティングの一般的な方法について説明します。

構成

CS4070 シリーズ スキャナには次のモデルがあります。

•

CS4070SR - 標準レンジ、コードレス Bluetooth

•

CS4070HC - 医療施設用、コードレス Bluetooth

各スキャナにはマイクロ USB ホスト ケーブルが付属しています。

アクセサリ

アクセサリのリストについては、B-2 ページの表B-1 を参照してください。

xvi CS4070 スキャナ プロダクト リファレンス ガイド

章の説明

このガイドは、次の章で構成されています。

•

第 1 章「はじめに」 では、製品の概要およびスキャナの充電、接続、構成の方法を説明します。

•

第 2 章「スキャン」 では、バーコードをスキャンし、データをホストに送信する方法と、ビープ音およ

び LED の定義について説明します。

•

第 3 章「ユーザー設定」 では、各ユーザー設定機能について説明し、スキャナのこれらの機能を選択す

るためのプログラミング バーコードを示します。また、ワイヤレス通信パラメータおよびデータをホス
ト デバイスに送信する方法をカスタマイズするときに一般的に利用されるバーコードも掲載してい
ます。

•

第 4 章「USB HID キーボード機能 ( ドングル )」 では、各 USB HID キーボード機能について説明し、ス

キャナのこれらの機能を選択するためのプログラミング バーコードを示します。

•

第 5 章「シンボル体系」 では、すべてのシンボル体系機能と、これらの機能を選択するためのプログラ

ミング バーコードについて説明します。

•

第 6 章「コードレス Bluetooth インタフェース」 では、 Zebra Cordless Bluetooth Wedge Windows アプ

リケーション ユーティリティに関する情報が記載されています。

•

第 7 章「123Scan とソフトウェア ツール」 では、PC ベースのスキャナ設定ツール 123Scan に関する

情報を説明しています。

•

第 8 章「メンテナンスおよび技術仕様」 では、スキャナのお手入れ方法、トラブルシューティング、お

よび技術的な仕様について説明します。

•

付録 A「標準のデフォルト パラメータ」 は、すべてのホスト デバイスやその他のスキャナのデフォルト

値の一覧です。

•

付録 B「アクセサリ」 は、製品をサポートするさまざまな機能を備えた CS4070 のアクセサリについて

説明します。

•

付録 C「Bluetooth 接続の例」 では、ホスト デバイスとのペアリングの例を掲載しています。

•

付録 D「プログラミング リファレンス」 では、AIM コード ID、ASCII キャラクタ変換、およびキーボー

ド マップの一覧を示します。

•

付録 E「サンプル バーコード」 では、サンプル バーコードを掲載しています。

•

付録 F「数値バーコード」 では、特定の数値が必要なパラメータのための数字バーコードを掲載してい

ます。

•

付録 G「英数字バーコード」 では、英数字キーボード用のバーコードを掲載しています。

•

付録 H「ASCII キャラクタ セット」 はキャタクタ セット一覧です。

•

付録 I「CJK 読み取り制御」 では、CJK ( 中国語、日本語、韓国語 ) バーコードを USB HID ( ドングル ) お

よび Bluetooth HID キーボード エミュレーション モードで読み取るための制御パラメータを掲載して
います。

表記規則

*ボーレート 9600

機能 / オプション

* はデフォルトを示す

本書では、次の表記規則を使用しています。

•

•

•

•

•

このガイドについて xvii

斜体は、次の項目の強調に使用します。

• 本書および関連文書の章およびセクション

太字は、次の項目の強調に使用します。

• キーパッド上のキー名

• 画面またはウィンドウ上のボタン名

ビュレット (•) は、次を示します。

• 実行する操作

• 代替方法のリスト

• 実行する必要はあるが、順番どおりに実行しなくてもかまわない手順

順番どおりに実行する必要のある手順 (順を追った手順 ) は、番号付きのリストで示されます。

プログラミング バーコード メニューでは、デフォルトのパラメータ設定にアスタリスク (*) を付けて
います。

関連文書

•

本書をはじめすべてのガイドの最新版は、www.

注 このシンボルは、特別な関心事や重要事項を示します。この注意事項を読まなくても、スキャナ、機器、

またはデータに物理的な損害が生じるわけではありません。

注意 このシンボルが付いた情報を無視した場合、データまたは器具に損害が生じる場合があります。

警告 このシンボルが付いた情報を無視した場合、身体に深刻な傷害が生じる場合があります。

『CS4070 Scanner Quick Reference Guide』(p/n MN000763A01) では、基本的な設定および操作方法の

説明を含む、ユーザーがスキャナの使用を開始するための一般的な情報を提供しています。

zebra.com/support にあります。

xviii CS4070 スキャナ プロダクト リファレンス ガイド

サービスに関する情報

本機器の使用中に問題が発生する場合は、お客様の使用環境を管理する技術サポートまたはシステム サポー

トにお問い合わせください。本機器に問題がある場合は、各地域の技術サポートまたはシステム サポートの

担当者が、次のサイトへ問い合わせをします: www.

サポートへのお問い合わせの際は、以下の情報をご用意ください。

•

装置のシリアル番号

•

モデル番号または製品名

•

ソフトウェアのタイプとバージョン番号

Zebra では、サービス契約で定められた期間内に電子メール、電話、またはファックスでお問い合わせに対応

いたします。

Zebra サポートが問題を解決できない場合、修理のため装置をご返送いただくことがあります。その際に詳し

い手順をご案内します。Zebra は、承認済みの梱包箱を使用せずに発生した搬送時の損傷について、その責任

を負わないものとします。装置を不適切な形で搬送すると、保証が無効になる場合があります。

ご使用のビジネス製品を Zebra ビジネス パートナーから購入された場合、サポートについては購入先のビジ

ネス パートナーにお問い合わせください。

zebra.com/support 。

第 1 章 はじめに

スキャナ ウィンドウ

スキャン / 追加キー

LED

Bluetooth キー /LED

削除キー

バッテリ レベル LED

バッテリ レベル キー

Micro USB ポート

はじめに

CS4070 スキャナはさまざまな用途でバーコードを読み取って保存し、USB 接続または Bluetooth を通じて
バーコード データをホストに転送します。

図 1-1 CS4070 スキャナ

このスキャナは、以下のホスト インタフェースをサポートしています。

•

USB - スキャナはクレードルまたは USB ケーブル経由で、取り外し可能ストレージ デバイスとして
USB ホストに接続します。

•

Bluetooth - このスキャナは、キーボードをエミュレートするホスト ( デフォルト ) への Bluetooth HID 接
続だけでなく、スキャナがシリアル接続があるかのように動作するシリアル ポート プロファイル (SPP)
接続もサポートしています。

1 - 2 CS4070 スキャナ プロダクト リファレンス ガイド

バッテリ

リリース ラッチ

スキャナを開梱する

スキャナを覆っている保護材を慎重にすべて取り外し、後で保管や搬送に使えるように、梱包箱を保管してお

きます。次のものが含まれていることを確認します。

•

CS4070

•

リチウム イオン バッテリ

•

Micro USB ケーブル

•

クイック スタート ガイド

機器を確認してください。機器が足りない、または破損している場合は、サポートに問い合わせてください。

連絡先については、xviii ページを参照してください。

バッテリの取り付けと取り外し

バッテリの取り付け

スキャナの使用を開始する前に、同梱のリチウム イオン バッテリを取り付けます。

1. デバイスの背面のバッテリ コンパートメントに、バッテリを取り付けます。この場合、バッテリの下側を

2. バッテリ リリース ラッチが所定の位置に収まるまで、バッテリをバッテリ コンパートメントに押し込み

図 1-2 バッテリの取り付け

先に入れます。

ます。

注 バッテリの接点がスキャナの底部に向いているよう、正しくバッテリを入れてください。

はじめに 1 - 3

バッテリの取り外し

バッテリを取り外すには、リリース ラッチを指で上に持ち上げ、反対の手の指でバッテリ取り付け部の下に
あるくぼみを引きます。下部の端でバッテリが回転し、バッテリのラッチ部が跳ね上がり、両側からバッテリを
持ち上げられるようになります。

図 1-3 リリース ラッチの持ち上げ

1 - 4 CS4070 スキャナ プロダクト リファレンス ガイド

バッテリの充電

CS4070 を初めてご使用になる前に、micro USB ケーブルまたはクレードルを使って充電ステータス LED が

緑色になるまでバッテリを充電します。充電の状態の表示については、2-4 ページの表 2-1 を参照してくださ

い。デバイスで使用可能な充電アクセサリの詳細については、付録 B「アクセサリ」を参照してください。

注 バッテリが取り外されたり交換されると、デバイスはコールド ブートします。内蔵のバックアップ バッテ

リはリアルタイム時計を内蔵しています。

CS4070 内のバッテリの充電

CS4070 に取り付けたバッテリを、以下のいずれかの方法で充電します。

•

micro USB ケーブルをデバイスの micro USB ポートに接続し、反対の端子をホスト コンピュータの
USB ポートに接続します。ホスト コンピュータへの接続中はスキャナはスキャンできません。

•

micro USB ケーブルをデバイスの micro USB ポートに接続し、反対の端子を AC コンセントに差し込ん
だ USB 電源アダプタに接続します。

•

CS4070 を電源に接続したシングル スロットまたは 8 スロットの充電クレードルに取り付けます。詳し
くは、B-3 ページの「予備バッテリ充電器付きシングル スロット CS4070 充電クレードル」またはB-5

ページの「8 スロット CS4070 充電クレードル」を参照してください。

CS4070 が充電を開始します。充電中は充電ステータス LED は黄色で点滅し、充電が完了すると緑色で点灯

します。充電の状態を表す LED 表示の意味については、2-4 ページの表2-1 を参照してください。

予備バッテリの充電

予備バッテリを充電するには、電源に接続した予備バッテリ充電アクセサリのスロットに、充電用の端子を下

にして、クレードルの充電ピンに接続するように予備バッテリを取り付けます。B-3 ページの「予備バッテリ

充電器付きシングル スロット CS4070 充電クレードル」または B-7 ページの「8 スロット予備バッテリ充電

器」を参照してください。

バッテリが充電を開始します。クレードルの充電 LED が光って充電ステータスを表します。

充電温度

重要

バッテリの充電は、0 ～ 35°C の温度で行ってください。

温度が 30°C を超えると、デバイスおよび充電アクセサリは充電温度の監視と制御を行います。35°C を超え

ると充電が停止します。

異常な温度のために充電が無効になった場合は、デバイスやアクセサリの LED やバッテリ アイコンにエラー

が表示されます。2-4 ページの表2-1、B-4 ページの表 B-2、および B-8 ページの表 B-3 を参照してください。

ホスト コンピュータへの接続

バッチ接続

micro USB ケーブルを使うと、CS4070 と PC で通信しつつ、CS4070 のバッテリを充電できます。

注 バッチ スキャン モードにするには、3-44 ページの「バッチ モード」を参照してください。 .

CS4070 を USB デバイスに接続するには、次の手順に従います。

1. USB ケーブルの USB A 端子をホストまたはデバイスの USB ポートに接続します。

2. ケーブルの micro USB コネクタを CS4070 に接続します。

はじめに 1 - 5

図 1-4 Micro USB ケーブル通信

Bluetooth 接続 : 開発オプション

注 SPP または HID から単一ホストに複数のスキャナを接続できます。ホスト アプリケーションは、スキャ

ナから受信したデータのソートが必要です。

シリアル ポート プロファイル

この Bluetooth プロファイルはシリアル ケーブルをエミュレートして、一般的な制御信号を含む既存の
RS-232 ベースのシリアル通信アプリケーションのための、単純実装されたワイヤレス交換を提供します。こ
れは、ホストのキーボードまたはタッチ スクリーンからの誤ったキー ストロークがバーコード データ スト
リームに入力されないため、望ましい通信プロファイル実装です。

ヒューマン インタフェース デバイスのエミュレーション

この Bluetooth プロファイルは、USB に定義されたヒューマン インタフェース デバイス プロトコルの軽量
ラッパーです。Bluetooth スキャナから転送されたデータは、Bluetooth ホスト ( スマートフォン、PC、など )
へのキーボード入力として表示されます。

注 ウェッジ データは、入力フォーカスを持つアプリケーションに表示されます。

1 - 6 CS4070 スキャナ プロダクト リファレンス ガイド

ペアリング

CS4070 とホスト デバイスをペアリングするには、Bluetooth ボタンを押し続けてスキャナを検出可能モード

にし、必要に応じてペアリング PIN をスキャンする必要があります。CS4070 は最後にペアリングした 8 台

のデバイスの PIN を記憶し、初回以降は PIN の入力なしにデバイスとの接続を確立します。

注 ドングルを使用する場合、ドングルのペアリング バーコードをスキャンするだけで接続できます。

PIN は必要ありません。ドングルは単一接続にしか対応していませんのでご注意ください。

サポートされているデバイス

CS4070 は以下のタイプのデバイスへの接続をサポートします。

•

iOS

•

Android

•

Windows 8 Pro

•

Windows 7 Pro

•

Windows XP (Microsoft、Broadcom、およびその他の一般的に使用可能な Bluetooth スタック )

•

Windows RT

•

Windows Embedded Compact (CE7)

Bluetooth 対応ホストとペアリングを行うには、次の手順に従います。

1. スキャン ボタン (+) を押してスキャナをウェイクアップします。

2. スキャナのビープ音が鳴って青色 LED の点滅によりホストがスキャナを検出できる状態になるまで

Bluetooth ボタンを押し続けます。

3. ホストで Bluetooth ペアリング アプリケーションを起動し、Bluetooth デバイス検出モードにします。

4. 検出されたデバイスの一覧から CS4070 を選択します。Bluetooth アプリケーションによっては、自動的

に生成された PIN をスキャンするよう求められる場合があります。

5. 必要に応じて、PIN に対応する C-9 ページの「PIN 入力用バーコード」と Enter をスキャンします。

Bluetooth ボタンの点滅がゆっくりになります。これは、スキャナがホストとペアリングされたことを示し

ます。

注 Bluetooth のペアリングは、USB ケーブルによる充電中には一時的に中断されます。ケーブルを外すと再

びペアリングが確立されます。

注 iPad とのペアリング時には、CS4070 の削除 (-) キーを押して仮想キーボードのオンとオフを切り替えます。

ペアリングの例については、付録 C「Bluetooth 接続の例」を参照してください。

はじめに 1 - 7

ペアリング解除

一時的にスキャナとホストのペアリングを解除するには、Bluetooth ボタンを 2 秒間押したままにしてから離
します。これにより、Bluetooth が無効になって Bluetooth ボタンの点滅が停止します。再度 Bluetooth ボタンを
押すと、スキャナとホストが再ペアリングされます。

注 ホスト システムとペアリングされ、接続されている状態で Bluetooth ボタンを 5 秒以上押すと、ワイヤ

レス接続は停止されます。 次に検出モードに切り替わり、ペアリングして新しいワイヤレス接続を確立す
るための新しいホストが検索されます。

スキャナとホストのペアリングを永続的に解除するには、3-10 ページの「ペアリングの解除」をスキャンし
ます。これにより、スキャナは別のホスト デバイスとのペアリングが可能になります。

注 バッチ スキャン モードにするには、3-44 ページの「バッチ モード」 を参照してください。

デバイス リストから CS4070 を削除する

検出されたデバイス リストからデバイスを削除するには、デバイスをタップし続け、[Delete] を選択します。

図 1-5 デバイスの削除

1 - 8 CS4070 スキャナ プロダクト リファレンス ガイド

スキャナの構成

123Scan

スキャナを 123Scan 経由で構成するには、このユーティリティを使って目的の構成オプションの 2D バー

コードを生成します。バーコードをスキャンしてこれらのオプションでスキャナを構成します。CS4070 は

1D 構成バーコードをサポートしません。第 7 章「123Scan とソフトウェア ツール」を参照してください。

パラメータ バーコードと Config.ini

スキャナを構成するには、次の手順に従います。

1. 第 3 章「ユーザー設定」および第 5 章「シンボル体系」のパラメータ バーコードをスキャンし、スキャ

ナ操作をカスタマイズします。

2. さらにカスタマイズするには、1-9 ページの「構成ファイルの編集」にあるオプションを使用して、スキャ
Config.ini ファイルを編集します。

ナの

3. 新しい構成を複数のスキャナに展開する際には、ホストの検索ウィンドウに固有の CS4070 シリアル番号を

表示させるために、
して、各スキャナがデフォルトの BT 名

Config.ini ファイルを編集して BTName エントリを削除するか、空白に設定 ("BTName=")

CS4070:<serial number> を使用しているようにします。

複数スキャナのステージング

すべての必要な設定が行われた 1 台の " ゴールデン " スキャナの config.ini ファイルを作成したら、このスキャ
ナからファイルのコピーを作成し、USB 接続で他のスキャナにコピーします。3-6 ページの「日付と時刻の設

定」のバーコードをスキャンし、"クローン作成された " スキャナで時刻と日付を設定します。

注 新しい構成を複数のスキャナに展開する際には、ホストの検索ウィンドウに固有の CS4070 シリアル番

号を表示させるために、Config.ini ファイルを編集して BTName エントリを削除するか、空白に設定
("BTName=") して、各スキャナがデフォルトの BT 名 CS4070:<serial number> を使用しているように
します。

スキャナ ファームウェアの更新

スキャナ ファームウェアを更新するには、次の手順に従います。

1. ホストと CS4070 を micro USB ケーブルで接続します。

2. スキャナのルート ディレクトリに .dat および .bin ファイルをコピーします。

3. ケーブルを安全に取り外せることがホストで確認できたら、ケーブルを取り外します。

数分後に LED が緑色に変われば、ファームウェアは正しくインストールされています。

構成ファイルの編集

メモ帳などのテキスト エディタを使用し、CS4070 の ¥Parameters フォルダにある編集可能な Config.ini テキ
スト ファイルに構成値を設定します。表 1-1 では、ファイルのプログラム可能な内容を一覧表示しています。

注 Config.ini ファイル内のすべての値は 16 進数です。

注 Config.ini ファイルの編集時に誤った場合、¥Parameters フォルダに LOG.TXT というファイルが作成さ

れます。このログ ファイルを確認してエラーを判別し、修正してください。

表 1-1 Config.ini ファイルの内容

名前 説明 値 デフォルト

はじめに 1 - 9

AutoReconnect

BarcodeFile

BTName

BTPin

BTProfile

BtRfPower

BTSleep

ButtonBT

ButtonMinus

ドングルや他のデバイスへの Bluetooth
自動再接続を有効化または無効化

保存するバッチデータのファイル名 文字列

Bluetooth フレンドリー名 文字列

Bluetooth PIN コード 文字列

選択された Bluetooth プロファイル

Bluetooth 無線電波出力を制御
(100m または 10m)

操作が検出されないとき、スキャナが別の
Bluetooth デバイスとペアリングする間に

スリープ モードになるまでの秒数
注 : この値は「Sleep」で設定した値以下

にする必要があります。

Bluetooth ボタンを有効化または無効化 1 = 有効

削除 (-) ボタンを有効化または無効化 1 = 有効

1 = 有効
0 = 無効

0 = HID
1 = SPP
2 = SSI
3 = MFi_SPP
4 = MFi_SSI

0 = Class 1
1 = Class 2

ワード 14400 (4 時間 )

0 = 無効

0 = 無効

無効

BARCODES.TXT

CS4070

1234

HID

Class 1

有効

有効

ButtonPlus

CodeID

ConnectionInterval

スキャン / 追加 (+) ボタンを有効化または
無効化

CodeID のスキャン済みバーコード
ファイルへの保存を有効化または無効化

接続 / 自動再接続しようとする時間と検出
モードのタイムアウト

1 = 有効
0 = 無効

1 = 有効
0 = 無効

30 秒
1 分
2 分
5 分

有効

有効

30 秒

1 - 10 CS4070 スキャナ プロダクト リファレンス ガイド

表 1-1

Config.ini ファイルの内容 ( 続き )

名前 説明 値 デフォルト

CountryKeyboardType

カントリー キーボード コード 英語 (U.S.)

Windows フランス語
( ベルギー )
Windows フランス語
Windows ドイツ語
Windows カナダ
Windows スペイン語
Windows イタリア語
Windows スウェー

デン語

Windows UK
Windows 日本語
Windows ポルトガル
語 ( ブラジル )
Windows スイス
( ドイツ語 )
Windows スイス
( フランス語 )
Windows 簡体字

中国語
中国語 (GBK)

Windows 簡体字
中国語

中国語 (UTF-8)
Windows 繁体字
中国語

中国語 (BIG5)
Windows 繁体字
中国語

中国語 (UTF-8)

Windows ロシア語
Windows ロシア語

タイプライタ

英語 (U.S.)

DateFormat

DisableProtectToggle

HIDSecurity

KeystrokeDelay

日付フォーマット

スキャン バーコード機能の有効化または
無効化

HID セキュリティを設定
注 : この設定が「低」だと HID モードで
接続できないデバイスもあります。

PIN コードを入力せず HID モードで
Android デバイスに接続するには、この

設定を「低」にします。

HID のみの設定で、エミュレートする
キーストローク間のミリ秒単位の遅れ
注 : Android とペアリングする場合は、
データ損失を避けるために 70 ミリ秒に
設定します。

0 = MM/DD/YY
1 = DD/MM/YY
2 = MM/DD/YYYY
3 = DD/MM/YYYY

1 = 有効
0 = 無効

2 = 高 ( キーボードの
み。Secure Simple
Pairing 対応 )
3 = 低 ( 入力なし /
出力なし - Secure
Simple Pairing 対応 )

ワード (0 から 100)

MM/DD/YY

無効

高

0

はじめに 1 - 11

表 1-1

Config.ini ファイルの内容 ( 続き )

名前 説明 値 デフォルト

LEDBlue

LEDGreen

LEDRed

LEDAmber

Mute

PagerMotor
(CS4070HC のみ )

PagerMotorDuration
(CS4070HC のみ )

Prefix

通常操作およびウェイクアップに対する
青色 LED を有効化または無効化

通常操作およびウェイクアップに対する
緑色 LED を有効化または無効化

通常操作およびウェイクアップに対する
赤色 LED を有効化または無効化

通常操作およびウェイクアップに対する
黄色 LED を有効化または無効化

ビープ音のミュート 1 = 有効

読み取りが成功したときに一定時間スキャ
ナを振動させるバイブレータを有効化また
は無効化

スキャナを振動させる時間を設定 150 - 750 ミリ秒 200 ミリ秒

読み取りデータにプレフィックスを追加
注 : このフィールドには、D-12 ページの

表 D-6 の出力可能なキーストロークの

ASCII 16 進コードを含む必要があります。

付録 H「ASCII キャラクタ セット」一覧

に記載されている印刷不可能で ASCII 以
外のキャラクタをプログラムするには、

3-61

ページの「データ オプション」の

パラメータ バーコード プログラミングを
使用します。

1 = 有効
0 = 無効

1 = 有効
0 = 無効

1 = 有効
0 = 無効

1 = 有効
0 = 無効

0 = 無効

1 = 有効
0 = 無効

バイト < なし >

有効

有効

有効

有効

オフ

有効

ScanLED

<Scanner Parameters>

Separator

Sleep

レーザー スキャナのアクティブ時に点灯
する LED を有効化または無効化

このガイドで定義されているその他すべて
のスキャナ パラメータ。これらのパラ

メータには、16 進数の数値と値が関連付
けられた自己文書化名があります。複数エ

ントリが可能です。フォーマットは次のと
おりです。

<parameter name><hexadecimal
parameter number><hexadecimal
parameter value>

例:
Code39=00,01

UPC-A=01,01
UPC-E=02,01

Barcode.txt ファイル内で時刻 / 日付スタン

プとバーコード データの区切り文字とし
て機能する ASCII キャラクタ

操作が検出されないとき、デバイスがス
リープ モードになるまでの秒数

1 = 有効
0 = 無効

変数

バイト

ワード 14400 (4 時間 )

有効

N/A

','

1 - 12 CS4070 スキャナ プロダクト リファレンス ガイド

表 1-1

Config.ini ファイルの内容 ( 続き )

名前 説明 値 デフォルト

Suffix

TimeFormat

WakeUpBeep

WakeUpLED

ZeroOutHIDClassOfDevice

読み取りデータにサフィックスを追加
注 : このフィールドには、「H-1 ページの表

H-1」に定義されている印刷可能なキース

トローク ASCII 16 進コードを指定する必
要があります。

付録 H「ASCII キャラクタ セット」一覧

に記載されている印刷不可能で ASCII 以
外のキャラクタをプログラムするには、

3-61 ページの「データ オプション」のパ

ラメータ バーコード プログラミングを
使用します。

バッチで保存されたデータの時刻形式
注 : 値を空白に設定すると、Barcodes.txt
ファイルにバッチ データとともに日付と
時刻スタンプは保存されません。

ウェイクアップ ビープ音を有効化または
無効化

ウェイクアップ LED を有効化または
無効化

Broadcom スタックのバージョンによって
は、HID デバイスへの接続時に問題が発生
する場合があります。その場合はこの機

能を有効にします。

バイト < なし >

1 = 12h
0 = 24h

2 = 空白または
<Space>

1 = 有効
0 = 無効

1 = 有効
0 = 無効

1 = 有効
0 = 無効

24h

無効

有効

無効

第 2 章 スキャン

はじめに

この章では、バーコードをスキャンしてホストにデータを送信する手順について説明します。ビープ音と LED
の定義についても説明しています。

スキャン

スキャナの設置およびプログラミングについては、第 1 章「はじめに」を参照してください。スキャンする
には、次の手順に従います。

1. スキャナをバーコードに向けます。

2. スキャン (+) ボタンを押します。

図 2-1 スキャン

2 - 2 CS4070 スキャナ プロダクト リファレンス ガイド

3. 照準ドットがバーコードの中央にあることを確認します。

正しく読み取れた場合は、ビープ音が鳴って LED が緑色に点灯します。ビープ音と LED の定義については、

表 2-1 および表 2-2 を参照してください。

注 USB ホスト ケーブルを使用してスキャナをホストに接続している場合は、バーコードをスキャンできま

せん。

注 + ボタンを 10 秒間押し続け、ビープ音のオンとオフを切り替えます。

バーコードの削除

バッチ モードでバーコードを削除するには、スキャナを目的のバーコードに向けて削除 (-) ボタンを押します。

図 2-2 バッチ モードでのバーコードの削除

バーコード データのホストへの転送

バッチ スキャナからのデータの転送

読み取ったバーコード データは、スキャナの ¥Scanned Barcodes ディレクトリにある BarcodeFile.txt ファイ
ルに保存されます。データを転送するには、次のいずれかの操作を実行します。

•

バッチ専用モード (3-44 ページの「バッチ モード」を参照 ) で USB ケーブルを使用してスキャナをホスト
に接続し、Windows エクスプローラを使用してスキャナに移動します。バーコード データ ファイルを
切り取って、ホストにコピーします。

•

スキャナが標準バッチ モード ( 3-44 ページの「バッチ モード」を参照 ) の場合、3-46 ページの「バッチ デー

タ送信」をスキャンします。BarcodeFile.txt ファイルのコンテンツを Bluetooth 経由でホスト アプリケー

ションに転送します。

重要 「バッチ データ送信」をスキャンする前に、ホスト アプリケーションの BarcodeFile.txt

ファイルのコンテンツの受信準備を確認してください。受信できないとデータが失われま
す。これは、セキュリティ上の理由により、スキャナが BarcodeFile.txt ファイルを送信

した後、そのファイルを削除するためです。CS4070 は、Bluetooth プロトコル内の標準
的な暗号化フォーマットを使用して、すべての Bluetooth データを送信します。

メモ スキャナがバッチ専用モード、エリア外バッチ モード、または標準バッチ モードの場合、BarcodeFile.txt

ファイルをコピーまたはカットしてホストに貼り付けられます。

スキャン 2 - 3

バーコード データのクリア

バーコード データをクリアするには、スキャナから BarcodeFile.txt ファイルを削除するか、3-11 ページに掲
載されている

データのクリア バーコードをスキャンします。

メモ BarcodeFile.txt ファイルが削除または完全にクリアされるまで、スキャナはバッチモードの状態を変更

できません。

自動実行機能

スキャナでは自動実行機能がサポートされており、ユーザーは独自に autorun.inf ファイルを作成してホスト
への接続時に自動的にデータをコピーできます。autorun.inf はテキストベースの設定ファイルであり、スキャナ
接続時にホスト上でどの実行可能ファイルまたはアプリケーションを実行するか、どのアイコンでスキャナを表
すか、Windows エクスプローラからスキャナ アイコンを右クリックしたときにどのメニュー コマンドを表示
するかを定義します。詳細については、任意の検索エンジンで

autorun.inf を検索してください。

Bluetooth スキャナからのデータの転送

スキャナが Bluetooth 経由でホストとペアリングされているとき、データはスキャンが完了するごとにホスト
に転送され、デバイス上に保存されることはありません。

エリア外の動作

スキャナがホストのエリア外に移動し、タイムアウト期間内にホストと再ペアリングされない場合、スキャン
したデータは失われ、エラーのビープ音が 3 回鳴ります。

無線の接続が失われると、Bluetooth LED のゆっくりとした等間隔の点滅が停止し、短い高音 - 低音のビープ
音が鳴ります。デバイスがホストとのペアリングを再接続しようとしている間、Bluetooth LED は一定時間、
速めに点滅し、エリア内に戻ってくると再ペアリングされます。再ペアリングが正常に完了しなかった場合、
Bluetooth LED の点滅は停止します。

デバイスがエリア内に戻ったときに手動でペアリングを再確立するには、Bluetooth LED ボタンを押します。
Bluetooth のペアリング時には、短い低音 - 高音のビープ音が鳴り、Bluetooth LED で再び、ゆっくりとした等
間隔の点滅が始まります。

2 - 4 CS4070 スキャナ プロダクト リファレンス ガイド

ユーザー インタフェースの定義

スキャナは、ビープ音と LED の組み合わせでさまざまなシステム イベントを示します。表 2-1 および 表 2-2
では、そのような組み合わせとイベントを定義しています。

LED の意味

表 2-1 LED の意味

実行した機能 ユーザーの操作

バーコード データの表示

スキャンの試行 スキャン (+)

ボタンを押す

バーコードの正常なスキャン 緑色で点灯 イメージャ オフ

バーコードの削除
(バッチ モードの場合)

バーコードの正常な削除 黄色の点灯 イメージャ オフ

削除の失敗 - アイテムが存在し
ない (バッチ モードの場合)

すべてのバーコード データのク
リア (削除 (-) ボタンが有効な
場合)

すべてを正常にクリア 黄色の点灯 イメージャ オフ

充電の表示

削除 (-) ボタンを

押し続ける

スキャン時間を越

えて 3 秒間削除

(-) ボタンを押し

続ける

LED からのフィー

ドバック

緑色の点滅 イメージャ オン

黄色の点滅 イメージャ オン

赤色で点灯 イメージャ オフ

黄色の点滅 イメージャ オン

その他

バッテリ充電状態 バッテリ充電ボ

タンを押す

スキャナがスリー

プ モードの場合、

起動するにはス

キャン (+) ボ

タンを押します。

4 緑色 フル充電 (忙しい環境で 12

時間)

3 緑色 約 3/4 充電

2 緑色 約 1/2 充電

1 緑色 約 1/4 充電

表 2-1 LED の意味 ( 続き )

スキャン 2 - 5

実行した機能 ユーザーの操作

スキャナの充電 スキャナをホスト

PC の USB ポート
に接続する

充電クレードルに
スキャナを挿入
する

充電完了 緑色で点灯 充電用の電源から取り外す

LED からのフィー

ドバック

黄色の点滅 スキャナはマス ストレージ

モードで接続され、PC の自
動実行アプリケーションが

起動します。

黄色の点滅 バッテリは、低バッテリし

きい値の 3.4 ボルトを超え
ています。充電用の電源か

ら取り外すと、スキャナが
オンになります。

赤色の点滅 バッテリは、トリクル充電

モードですが、低バッテリ
しきい値の 3.4 ボルトを大

きく下回っています。充電
用の電源から取り外しても、
スキャナはオンになりま
せん。

と、スキャナがオンになり
ます。

その他

充電エラー スキャナをホスト

PC の USB ポート
に接続するか、充

電クレードルに挿
入する

データ保護の表示

データ保護のオンとオフを切り
替える(有効な場合)

スキャン (+) ボ
タンと削除 (-) ボ
タンを同時に 6 秒
間押し続ける

黄色の点灯 バッテリは、低バッテリし

きい値を超えていますが、
バッテリまたは充電用電源
が故障しているため充電さ
れていません。スキャナを
充電クレードルに挿入しな
おすか、ホスト PC の USB

ポートに接続します。問題
が解決しない場合は、充電
器かバッテリを交換してく
ださい。

赤色で点灯 バッテリが挿入されていな

いか、故障しています。ス
キャナを充電クレードルに
挿入しなおすか、ホスト PC

の USB ポートに接続します。
問題が解決しない場合は、

バッテリを交換してくだ
さい。

なし

データ保護設定が正常に完了 黄色の点灯

2 - 6 CS4070 スキャナ プロダクト リファレンス ガイド

表 2-1 LED の意味 ( 続き )

実行した機能 ユーザーの操作

Bluetooth の表示

Bluetooth 無線通信を有効に
する

Bluetooth 無線のペアリング Bluetooth ボ

Bluetooth 無線がホストとペア

リングされていてエリア内に
ある

スキャナとホストをペアリング
解除する

Bluetooth 無線がホストのエリ
ア外にある

Bluetooth 無線がホストの通信
エリアに戻る

Bluetooth ボ

タンを押し続ける

タンを押す

Bluetooth ボ

タンを 2 秒間押し

続ける

任意のボタンを

押す

LED からのフィー

ドバック

青色の LED が速く
点滅

青色の LED がゆっく
り点滅

青色の LED が非常に
ゆっくり点滅

オフ

青色 LED が 2 分間素
早く点滅してからオ

フになる

青色の LED が非常に
ゆっくり点滅

その他

Bluetooth は有効だが、ホ
ストとペアリングされてい

ない

ビーコンの送信を停止

デバイスをホストと再ペア
リング

特殊な場合

低メモリ スキャン スキャン (+) ボタ

ンを押し続ける

すべてを削除/クリア 削除 (-) ボタンを

押し続ける

メモリ フル スキャン スキャン (+) ボタ

ンを押し続ける

メモリ フル削除/すべてクリア 削除 (-)

押し続ける

データ保護 (有効化されていて
オン)

予期せぬ障害 スキャン/機能/

バッテリ放電 スキャン/機能/

スキャン/機能/

ホスト通信

ドック

ドック

ボタンを

赤色に点滅してから
通常の動作

通常の動作

赤色で点灯

通常の動作

赤色に速く点滅

赤色、緑色、黄色に
5 秒間点滅

なし

サポートに連絡

ビープ音の意味

表 2-2 ビープ音の意味

実行した機能 ビープ音のフィードバック その他

バーコードの正常なスキャン 短い高音 イメージャ オフ

バーコードの正常な削除 短い中音 イメージャ オフ

スキャン 2 - 7

削除の失敗 - アイテムが存在しない
( バッチ モードの場合 )

すべてを正常にクリア さえずり音 (高音 - 低音 -

データ保護設定が正常に完了 短音- 長音 - 短音

スキャナをホスト PC の USB ポー
トに接続し、スキャナを充電する

Bluetooth 無線通信を有効にする 短いビープ音 Bluetooth ボタンを押し続ける

Bluetooth 無線のペアリング 短い低音 - 高音

Bluetooth 無線がホストのエリア外

にある

Bluetooth 無線がホストの通信エリ
アに戻る

Bluetooth が自動的にホストに再接
続したか、ホストから切断した

Bluetooth 無線エリア外のときに
スキャンを試行

長音 - 短音 - 短音 イメージャ オフ

イメージャ オフ

高音 - 低音 )

低音 - 高音

短い高音 - 低音 ビーコンの送信を停止

短い低音 - 高音 デバイスをホストと再ペアリング

2 回の短いビープ音 3-12 ページの「自動再接続」 を

有効にする必要あり

4 回の高音 Bluetooth による転送なし

メモリ フル スキャン 長い音が 5 秒間または

スキャン ボタンを放すまで
発生

2 - 8 CS4070 スキャナ プロダクト リファレンス ガイド

第 3 章 ユーザー設定

*中音

(1)

機能/ オプション* はデフォル

トを示す

オプション値

はじめに

この章では、各ユーザー設定機能について説明し、スキャナのこれらの機能を選択するためのプログラミング
バーコードを示します。

スキャナは、3-2 ページの「ユーザー設定のデフォルト一覧」に示す設定で出荷されます ( すべてのホスト デ
バイスと、スキャナのその他のデフォルト設定については、付録 A「標準のデフォルト パラメータ」を参照
してください)。デフォルト値が要件に適合している場合、プログラミングは不要です。これらの値を変更す
るには、1 つのバーコードまたは短いバーコ ード シーケンスをスキャンします。これらの新しい設定は不揮
発性メモリに保存され、スキャナの電源を落としても保持されます。

すべての機能をデフォルト値に戻すには、3-5 ページの 工場出荷時の状態に戻す バーコードをスキャンしま
す。プログラミング バーコード メニュー全体で、アスタリスク (

*) はデフォルト値を示しています。

スキャン シーケンスの例

ほとんどの場合、パラメータ値の設定でスキャンするのは 1 つのバーコードだけです。たとえば、ビープ
音を高音に設定するには、3-37 ページの「ビープ音の音程」にある「高音」( ビープ音) バーコードをスキャ
ンします。短いさえずり音が 1 回鳴って LED が緑色に変わると、パラメータが正常に設定されたことがわか
ります。

また、複数のバーコードをスキャンして設定する必要のある「データ転送フォーマット」などのパラメータも
あります。この手順に関係するパラメータの説明を参照してください。

スキャン中のエラー

特に指示がない限り、一連のスキャンでエラーが発生した場合は、正しいパラメータを再スキャンします。

3 - 2 CS4070 スキャナ製品リファレンス ガイド

ユーザー設定のデフォルト パラメータ

表 3-1 に、ユーザー設定パラメータのデフォルトを示します。オプションを変更する場合は、この章に記載さ

れている適切なバーコードをスキャンします。

注 すべてのデフォルト パラメータについては、付録 A「標準のデフォルト パラメータ」を参照してくだ

さい。

表 3-1 ユーザー設定のデフォルト一覧

パラメータ

工場出荷時の状態に戻す

日付設定

時刻設定

日付 / 時刻設定をキャンセル

Bluetooth オプション

Bluetooth フレンドリ名

ペアリング バーコードのフォーマット

Bluetooth ペアリング解除

Bluetooth プロファイル

データのクリア

自動再接続

接続間隔と検出モードのタイムアウト

リンク監視タイムアウト

Bluetooth HID ホスト名 ホスト 1:

パラメータ

番号

N/A N/A N/A

N/A N/A N/A

N/A N/A N/A

N/A N/A N/A

N/A N/A N/A

N/A N/A N/A

N/A N/A N/A

N/A N/A HID

N/A N/A N/A

N/A N/A

1339 F8h 05h 3Bh

1698 F8h 06h A2h

1397
ホスト 2:

1398
ホスト 3:

1399

SSI 番号

ホスト 1:

F8h 05h 75h
ホスト 2:

F8h 05h 76h
ホスト 3:

F8h 05h 77h

工場出荷時のデ

フォルト設定

有効 3-12

2 分 3-13

0.5 秒 3-14

N/A

ページ

3-5

3-6

3-6

3-6

3-8

3-9

3-10

3-10

3-11

3-15

番号

HID セキュリティ

無線電波出力

HID CoD をゼロに設定

Bluetooth HID キーボード機能

カントリー キーボード タイプ

Caps Lock オーバーライド (HID 専用 )

不明な文字の無視 (HID 専用 )

キーパッドのエミュレート

911 F2h 8Fh

N/A N/A

N/A N/A

1392 F8h 05h 70h

1372 F8h 05h 5Ch

1373 F8h 05h 5Dh

1374 F8h 05h 5Eh

高 3-18

クラス 1 3-18

無効 3-19

Windows 英語
(U.S.)

無効 3-23

有効 3-23

無効 3-24

3-20

表 3-1 ユーザー設定のデフォルト一覧 ( 続き )

ユーザー設定 3 - 3

パラメータ

キーボードの FN1 置換 (HID 専用 )

FN1 置換値 :

キー カテゴリ
10 進数値

ファンクション キーのマッピング

(HID 専用 )

Caps Lock のシミュレート

大文字 / 小文字の変換

Fast Bluetooth HID キーボード

一般的なデコーダ設定

ハンドヘルド トリガー モード

ハンドヘルド読み取り照準パターン

プレゼンテーション モードの読み取り
範囲

読み取り照明

パラメータ

番号

1375 F8h 05h 5Fh

103
109

1377 F8h 05h 61h

1378 F8h 05h 62h

1379 F8h 05h 63h

1429 F8h 05h 95h

138 8Ah

306 F0h 32h

609 F1h 61h

298 F0h 2Ah

SSI 番号

67h
6Dh

工場出荷時のデ

フォルト設定

無効 3-25

N/A

無効 3-26

無効 3-26

大文字 / 小文字の変
換なし

Fast HID 有効 3-28

レベル ( 標準 ) 3-29

有効 3-30

フル 3-31

有効 3-32

ページ

3-25

3-27

番号

ダイレクト読み取りインジケータ

低照明シーンの検知

ビープ音の音量

ビープ音の音程

ビープ音のミュート

読み取りバイブレータ
(CS4070HC のみ )

読み取りバイブレータの時間
(CS4070HC のみ )

ピックリスト モード

ファジー 1D 処理

ミラー イメージ

携帯電話 / ディスプレイ モード

PDF 優先

PDF 優先のタイムアウト

859 F2h 5Bh

810 F2h 2Ah

140 8Ch

145 91h

N/A N/A

613 F1h 65h

626 F1h 72h

402 F0h 92h

514 F1h 02h

624 F1h 70h

716 F1h CCh

719 F4h F1h

CFh

720 F1h D0h

無効 3-33

低照明シーンの検知
なし

高 3-36

中音 3-37

ミュートしない 3-38

有効 3-38

200 ミリ秒 3-39

常時無効 3-40

有効 3-41

無効 3-41

無効 3-42

無効 3-43

200 ミリ秒 3-43

3-34

バッチ モード

544 F1h 20h

通常 ( データをバッ
チ処理しない )

3-44

3 - 4 CS4070 スキャナ製品リファレンス ガイド

表 3-1 ユーザー設定のデフォルト一覧 ( 続き )

パラメータ

自動 Day/Night モード

自動 Day/Night モードの開始 / 停止時刻

自動 Day/Night モードのシフト プロファ
イル

自動 Day/Night モード 123Scan プログラ
ム シフト開始時刻

自動 Day/Night モード 123Scan プログラ
ム シフト停止時刻

エリア外電気フェンス アラーム

エリア外電気フェンス トリガー タイム
アウト

エリア外電気フェンス アラーム タイム
アウト

連続バーコード読み取り

ユニーク バーコード読み取り

読み取りセッション タイムアウト

パラメータ

番号

1393 F8h 05h 71h

N/A N/A N/A

1394 F8h 05h 72h

1395 F8h 05h 73h N/A

1396 F8h 05h 74h N/A

1426 F8h 05h 92h

1427 F8h 05h 93h

1428 F8h 05h 94h

649 F1h 89h

723 F1h D3h

136 88h

SSI 番号

無効 3-47

有効 3-49

無効 3-51

3 秒 3-52

3 秒 3-53

無効 3-55

有効 3-55

5.0 秒 3-56

工場出荷時のデ

フォルト設定

ページ

番号

3-48

3-50

3-50

同一バーコードの読み取り間隔

異なるバーコードの読み取り間隔

Wi-Fi フレンドリ モード

Wi-Fi フレンドリ チャネルの除外

データ オプション

コード ID キャラクタの転送

プリフィックス値 99、105 63h、69h

サフィックス 1 の値
サフィックス 2 の値

「NR ( 読み取りなし )」メッセージの転送

スキャン データ転送フォーマット

バージョン オプション

ファームウェア バージョンの送信

スキャン エンジン バージョンの送信

ドングル バージョンの送信

137 89h

144 90h

1299 F8h 05h 13h

1297 F8h 05h 11h

45 2Dh

98、104
100、106

94 5E

235 EBh

N/A N/A N/A

N/A N/A N/A

N/A N/A N/A

62h、68h
64h、6Ah

0.5 秒 3-56

0.1 秒 3-57

無効 3-58

すべてのチャネルを
使用

なし 3-61

7013 <CR><LF>

7013 <CR><LF>

無効 3-64

データのみ 3-63

3-59

3-62

3-62

3-65

3-65

3-65

工場出荷時の状態に戻す

スキャナを工場出荷時の状態に戻すには、以下のバーコードをスキャンします。このスキャンにより、プログ
ラム メモリから構成ファイルが再作成されます。

ユーザー設定 3 - 5

工場出荷時の状態に戻す

3 - 6 CS4070 スキャナ製品リファレンス ガイド

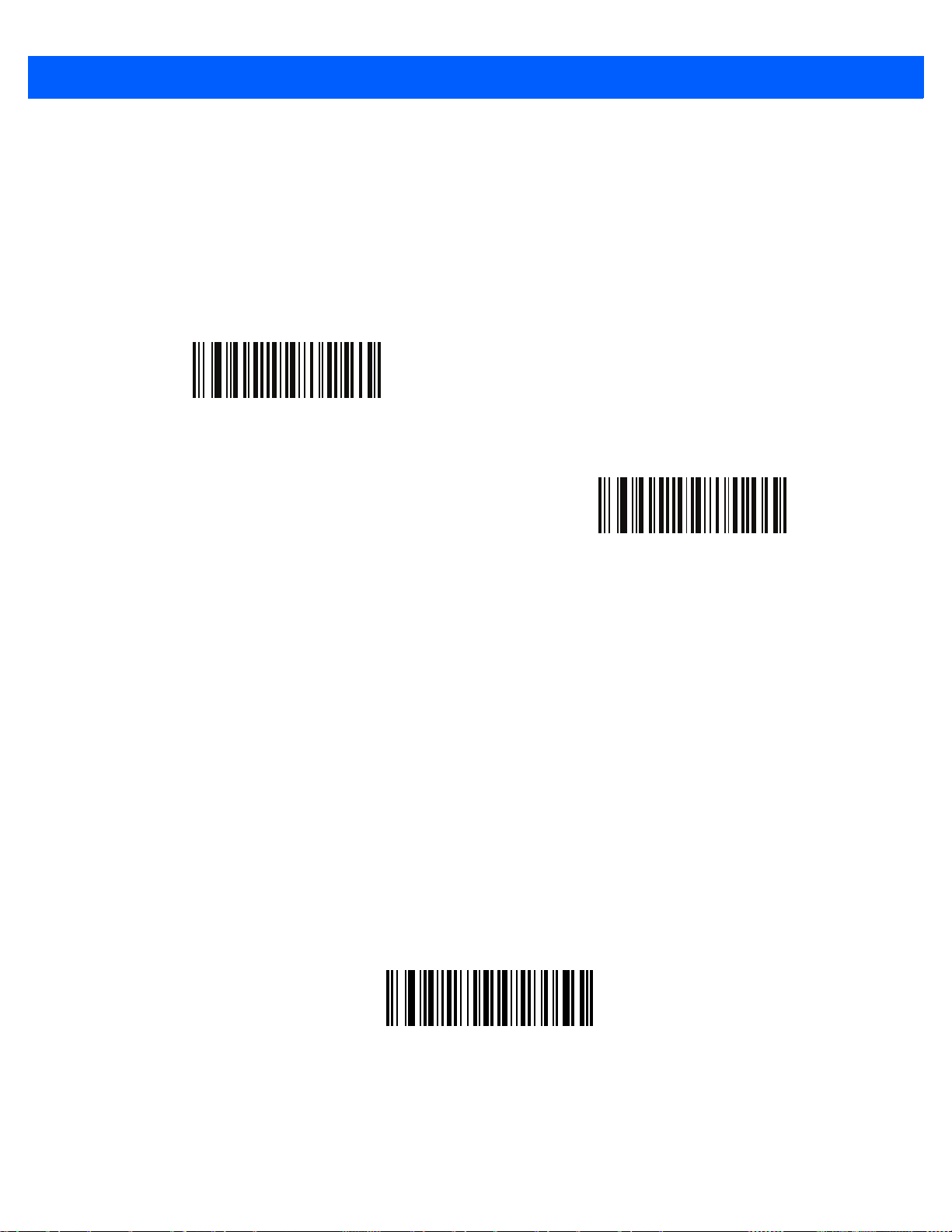

日付と時刻の設定

注 スキャナで時刻 / 日付スタンプを設定するには、構成バーコードのスキャンが必要です。config.ini ファ

イルでは、時刻 / 日付を設定したり編集したりできません。この設定は、スキャナを使用しなくても 3 か
月間は保持されます。

日付設定

「

日付設定

mmddyy

」

バーコードをスキャンしてから、3-7 ページの「日付 / 時刻設定のための数値バーコード」

形式の

6

桁の数値をスキャンします (最初の

注 日付形式を mmddyy から変更するには、1-10 ページの「DateFormat」を参照してください。

2

桁は月、2 番目の

2

桁は日、3 番目の

2

桁は年)。

にある

日付設定

時刻設定

「時刻設定」 バーコードをスキャンしてから、24 時間形式で時刻を表す （最初の 2 桁は時間、2 番目の 2 桁は

分）

hhmm の 4 桁の数値を 3-7 ページの「日付 / 時刻設定のための数値バーコード」からスキャンします。

たとえば、時刻を午前 8:45 に設定するには、以下のバーコードをスキャンしてから 0、8、4、5 をスキャン
します。午後 3:07 に設定するには、1、5、0、7 をスキャンします。

注 時刻形式を 12 時間と 24 時間で変更するには、1-12 ページの「TimeFormat」を参照してください。

時刻設定

日付 / 時刻設定のキャンセル

「日付 / 時刻設定のキャンセル」バーコードをスキャンし、日付 / 時刻設定をキャンセルします。

日付 / 時刻設定のキャンセル

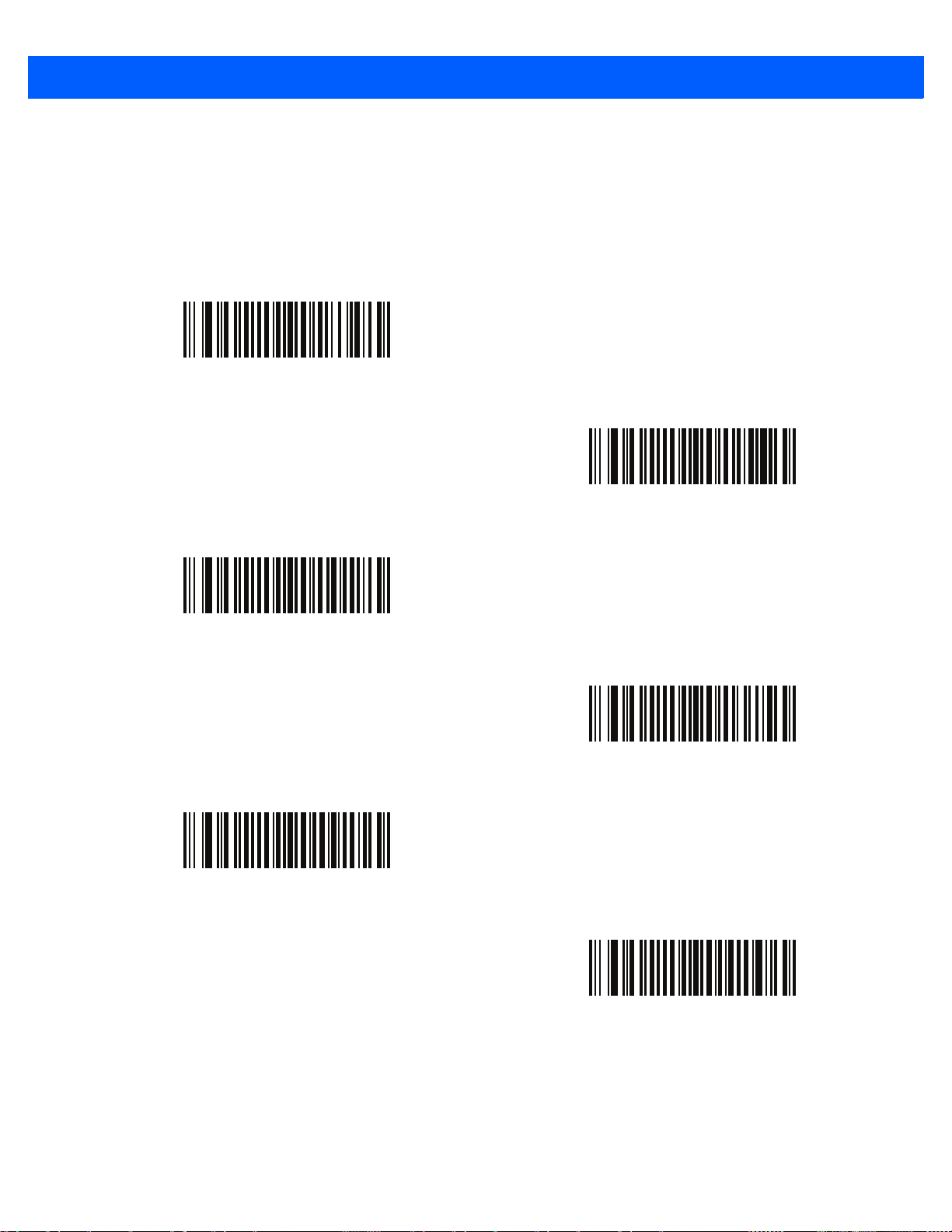

日付 / 時刻設定のための数値バーコード

0

2

ユーザー設定 3 - 7

1

3

4

5

6

7

8

9

Enter

3 - 8 CS4070 スキャナ製品リファレンス ガイド

Bluetooth オプション

Bluetooth フレンドリ名

デバイスを検出したときにアプリケーションに表示されるスキャナ名称を設定できます。デフォルト名は、スキャナ
名にシリアル番号を加えた文字列 (例 :
ると、このスキャナ名に戻ります。123Scan を使用してデフォルト設定にした後もユーザー設定名を保持する場合
は、「デフォルト設定」を使用してください。

新しい Bluetooth フレンドリ名を設定するには、次のバーコードをスキャンして、付録 G「英数字バーコード」
から 23 文字までのバーコードをスキャンします。名前が 23 文字未満の場合は、名前を入力した後に G-7 ペー

ジの「メッセージの終わり」のバーコードをスキャンします。

注 アプリケーションでデバイス名を設定できる場合は、そのデバイス名が Bluetooth フレンドリ名より優先

されます。

CS4070: 123456789ABCDEF) です。「工場出荷時の状態に戻す」をスキャンす

Bluetooth フレンドリ名

ユーザー設定 3 - 9

ペアリング バーコード

のコンテンツ :

"B" + Bluetooth アドレス

B112233445566

セントラル / ペリフェラルのセット アップ

スキャナは、セントラルまたはペリフェラルとしてセット アップできます。スキャナをペリフェラルとして
セット アップした場合は、他のデバイスから検出して接続できます。セントラルとしてセット アップした場
合は、接続が要求されているリモート デバイスの Bluetooth アドレスが必要です。

ペリフェラル

スキャナをペリフェラル デバイスとしてセット アップした場合は、リモート デバイスからの接続要求を受け
付けます。

注 スキャナ数はホストの能力によって異なります。

スキャナをペリフェラルとして設定するには、通常、Bluetooth ボタンを押し続けてスキャナを検出可能モー
ドにし、ペアリング PIN をスキャンします。詳細については、付録 C「Bluetooth 接続の例」を参照してく
ださい。

セントラル

スキャナをセントラルとしてセット アップした場合は、ペリフェラル デバイスとの間で無線接続を開始しま
す。以下のいずれかの方法で接続を開始します。

•

ドングルでバーコードをスキャンします。B-14 ページの「USB HID ドングルの Bluetooth」を参照し
てください。

•

リモート デバイス アドレスを使用してペアリング バーコードを作成しスキャンします。ペアリング

バーコードのフォーマットを参照してください。

ペアリング バーコードのフォーマット

スキャナをセントラルとしてリモート Bluetooth デバイスに接続する場合は、デバイスのペアリング バーコー
ドを作成する必要があります。接続先リモート デバイスの Bluetooth アドレスが必要になります。ペアリング
バーコードは Code 128 バーコードで、次のようにフォーマットされます。

<Fnc 3>Bxxxxxxxxxxxx

値は次のとおりです。

•

B ( または LNKB) はプリフィックス

•

xxxxxxxxxxxx は、12 文字の Bluetooth アドレスを表します。

スキャナを接続できるリモートデバイスの Bluetooth アドレスが 11:22:33:44:55:66 の場合、ペアリング バー
コードは次のとおりです。

3 - 10 CS4070 スキャナ製品リファレンス ガイド

Bluetooth ペアリング解除

以下のバーコードをスキャンし、ホストからスキャナをペアリング解除します。

ペアリングの解除

Bluetooth プロファイル

Bluetooth プロファイルを選択するには、以下のバーコードをスキャンします。

•

Bluetooth HID プロファイル - スキャナがキーボードをエミュレートさせます。USB ドングル キーボード

HID を含みます。

•

Bluetooth シリアル ポート プロファイル (SPP) - スキャナがシリアル接続をエミュレートさせます。

USB ドングル CDC ホストを含みます。

•

Bluetooth SSI プロファイル - スキャナが SSI を使用します。SSI Dongle Over USB CDC を含みます。

•

Bluetooth MFi SPP - スキャナを iPad や iPhone などの iOS デバイスのシリアル ポートに接続できます。

•

Bluetooth MFi SSI - CS4070 と iOS デバイスで双方向通信 ( コマンドと制御 ) を行えます。

重要 USB ドングル CDC ホストまたは SSI Dongle over USB CDC 用のスキャナを設定し、ドングルと

ペアリングして接続する場合、Zebra CDC Windows デバイス ドライバの Windows ホスト システ
ムへのロードが必要です。Windows CDC ドライバは、
ドできます。

www.zebra.com/support からダウンロー

Bluetooth プロファイル ( 続き )

*Bluetooth HID プロファイル

ユーザー設定 3 - 11

Bluetooth SPP

Bluetooth SSI プロファイル

Bluetooth MFi_SPP

Bluetooth MFi_SSI

データのクリア

以下のバーコードをスキャンし、スキャナにあるすべてのバッチ バーコード データをクリアします。このス
キャンにより、スキャナから BarcodeFile.txt が削除されます。

データのクリア

3 - 12 CS4070 スキャナ製品リファレンス ガイド

自動再接続

自動再接続が有効な場合、無線通信が途切れて切断されると、スキャナは自動的にリモート デバイスに再接
続を試みます。これは、スキャナがリモート デバイスの通信エリア外に出た場合、またはリモート デバイス
の電源が切れた場合に発生することがあります。スキャナは 3-13 ページの「接続間隔と検出モードのタイム

アウト」で設定された時間、再接続を試みます。この間、青色の LED が点滅し続けます。

ページ タイムアウトで自動再接続が失敗した場合、スキャナはページ タイムアウトのビープ音 ( 長い低音→
長い高音 ) を鳴らし、無線をオフにします。自動再接続プロセスを再開するには、スキャン キー (+) または削
除キー (-) を押します。

リモート デバイスが接続を拒否したために自動再接続が失敗した場合は、スキャナは接続拒否を示すビープ
音シーケンスを鳴らし、リモート ペアリング アドレスを削除します。この状況が発生した場合、ペアリング
バーコードをスキャンして、リモート デバイスへの新しい接続の再試行が必要です。

注 自動再接続シーケンス中にバーコードをスキャンすると、転送エラーを示すビープ音シーケンスが鳴り、

データはホストに転送されません。接続が再確立された後、通常のスキャン操作に戻ります。エラーを
示すビープ音シーケンスの意味については、2-7 ページの表 2-2 を参照してください。

下のバーコードをスキャンして、ドングルや他のデバイスへの Bluetooth 自動再接続を有効 / 無効にします。

* 自動再接続する

自動再接続しない

ユーザー設定 3 - 13

接続間隔と検出モードのタイムアウト
パラメータ番号 1339

SSI 番号 F8h 05h 3Bh

スキャナが他のデバイスへの接続または自動再接続を試みるまでの時間、および検出モードのタイムアウト時
間を選択します。

30 秒

(0)

*2 分

(3)

1 分

(1)

5 分

(2)

3 - 14 CS4070 スキャナ製品リファレンス ガイド

リンク監視タイムアウト
パラメータ番号 1698

SSI 番号 F4h 06h A2h

次のいずれかのバーコードをスキャンして、Bluetooth 無線がリモート デバイスへの接続を失ったことをス
キャナが検知する間隔を選択します。値を低くすると、動作範囲の境界でのデータ損失を最小限に抑えられ、
値を大きくすると、リモート デバイスが時間内に応答しないことによる切断を最小限に抑えられます。不定
期に切断され、スキャナを再接続できない場合は、リンク監視タイムアウト値を増やします。

*0.5 秒

(800)

5 秒

(8000)

2 秒

(3200)

10 秒

(16000)

20 秒

(32000)

ユーザー設定 3 - 15

Bluetooth HID ホスト名

ホスト 1: パラメータ番号 1397
SSI 番号 F8h 05h 75h

ホスト 2: パラメータ番号 1398
SSI 番号 F8h 05h 76h

ホスト 3: パラメータ番号 1399
SSI 番号 F8h 05h 77h

123Scan および / またはスキャナの CS4070/Parameters/support_table.ini ファイルを使用して複数のスキャ
ナを設定する場合、最大 3 つの Bluetooth (BT) HID ホスト名を入力できます。

BT HID ホスト名を入力すると、HID セキュリティが 「高」に設定され、Windows または Android デバイス
( 接続に PIN コードの入力は不要 ) とのペアリングおよび接続時に認証が無効にできます。認証を無効にする

には、123Scan でこのパラメータを空白にするか、CS4070/Parameters/support_table.ini ファイルからの
名前を削除します。

例

Windows PC で Bluetooth HID ホスト名を検索する

1. Windows エクスプローラで、ダイアログ ウィンドウの左側にある [Computer] を右クリックします。

2. ドロップダウン メニューで [Properties] を選択して、[Control Panel] を開きます。

3. [Control Panel] ホームページの右下にある [Computer name] フィールド (<Windows_XXXXXXX >) に

表示されている情報を 123Scan にある 3 つの [Bluetooth HID Host Name] テキスト ボックスのいずれ
かに入力します。これにより、CS4070 HID セキュリティ パラメータが「高」のままになり、CS4070 に
ペアリングして接続する際、PC に PIN コードの入力が不要になります。

注 Windows_XXXXXXX は、コンピュータ名の例であり、説明目的で使用しています。すべての Windows

PC には、一意のコンピュータ名があります。

3 - 16 CS4070 スキャナ製品リファレンス ガイド

図 3-1 123Scan に Windows ホスト名を入力する

ユーザー設定 3 - 17

Android デバイスで Bluetooth HID ホスト名を検索する

1. Android デバイスで、[Settings] > [WiFi] の順に移動して、Wi-Fi をオンにします。

2. [WiFi] テキストをタップして、設定画面を開きます。

3. [WiFi Direct] ボタンをタップするか、オプション メニューを開いて [WiFi Direct] をタップします。

a. [My device name] の Android デバイスの名前は、「Android_#####」のフォーマットになっているこ

とに注意してください。

b. このデバイス名を 123Scan にある 3 つの [Bluetooth HID Host Name] テキスト ボックスのいずれか

に入力します。これにより、CS4070 HID セキュリティ パラメータが「高」のままになり、CS4070
にペアリングして接続するときに Android デバイスに PIN コードの入力が不要になります。

注 Android_##### は、デバイス名の例であり、説明目的で使用しています。すべての Android デバイスに

は一意の My device name があります。

図 3-2 123Scan に Android ホスト名を入力する

3 - 18 CS4070 スキャナ製品リファレンス ガイド

HID セキュリティ

パラメータ番号 911
SSI 番号 F2h 8Fh

以下のいずれかのバーコードをスキャンして HID セキュリティを設定します。

•

高 - キーボード専用。安全でシンプルなペアリング機能です (iOS デバイスの場合に選択 )

•

低 - 入力なし / 出力なし。安全でシンプルなペアリング機能です (Android デバイスの場合に選択 )

注 この設定が「低」だと HID モードで接続できないデバイスもあります。

PIN コードを入力せず HID モードで Android デバイスに接続するには、セキュリティを「低」にします。

*HID セキュリティ高

(2)

HID セキュリティ低

(3)

無線電波出力

CS4070 は 100m まで転送できる Class 1 Bluetooth 無線を使用しています。動作モードを Class 2 にして転
送距離を 10m に制限し、周囲の無線システムへの影響を抑えるには、Bluetooth Class 2 バーコードをス
キャンします。

*Bluetooth Class 1

Bluetooth Class 2

ユーザー設定 3 - 19

HID CoD をゼロに設定

Broadcom スタックのバージョンによっては、HID デバイスへの接続時に問題が発生する場合があります。こ
の問題が発生したら、Broadcom スタックから CS4070 デバイスを削除し、1-12 ページの

「ZeroOutHIDClassOfDevice」を有効にするか、または下のHID CoD をゼロに設定バーコードをスキャンし

て、再接続します。

*HID CoD を使用

HID CoD をゼロに設定

3 - 20 CS4070 スキャナ製品リファレンス ガイド

Bluetooth HID キーボード機能

カントリー キーボード タイプ

パラメータ番号 1392
SSI 番号 F8h 05h 70h

カントリー キーボード のコード タイプを選択します。

*Windows 英語 (U.S.)

(0)

Windows フランス語

(9)

Windows カナダ

(11)

Windows フランス語 (ベルギー )

(8)

Windows ドイツ語

(10)

Windows スペイン語

(12)

カントリー キーボード タイプ (続き)

Windows イタリア語

(13)

ユーザー設定 3 - 21

Windows スウェーデン語

(14)

Windows UK

(15)

Windows ポルトガル語 (ブラジル )

(18)

Windows 日本 (ASCII)

(16)

Windows スイス ( ドイツ語 )

(19)

3 - 22 CS4070 スキャナ製品リファレンス ガイド

カントリー キーボード タイプ (続き)

Windows スイス ( フランス語 )

(20)

Windows 簡体字中国語、GBK

(21)

Windows 簡体字中国語、UTF-8

(22)

Windows 繁体字中国語、UTF-8

(24)

Windows 繁体字中国語、BIG5

(23)

Windows ロシア語

(25)

Windows ロシア語タイプライタ

(32)

ユーザー設定 3 - 23

Caps Lock オーバーライド (HID 専用 )

パラメータ番号 1372
SSI 番号 F8h 05h 5Ch

有効にした場合、Caps Lock キーの状態に関係なく、データの大文字と小文字が保持されます。キーボード
タイプが「日本語版 Windows (ASCII)」の場合、この設定は常に有効で、無効にできません。

*Caps Lock キーをオーバーライドしない (禁止 )

(0)

Caps Lock キーをオーバーライドする (許可 )

(1)

不明な文字の無視 (HID 専用 )

パラメータ番号 1373
SSI 番号 F8h 05h 5Dh

不明な文字とは、ホストが認識できない文字です。「不明な文字を含むバーコードを送信する」をスキャンし
た場合は、不明な文字を除くすべてのバーコード データが送信され、エラーを示すビープ音は鳴りません。

「不明な文字を含むバーコードを送信しない」をスキャンした場合は、少なくとも 1 文字の不明な文字を含む

バーコードはホストに送信されず、エラーを示すビープ音が鳴ります。

*不明な文字を含むバーコードを送信する

( 有効 )

(1)

不明な文字を含むバーコードを送信しない

( 無効 )

(0)

3 - 24 CS4070 スキャナ製品リファレンス ガイド

キーパッドのエミュレート
パラメータ番号 1374

SSI 番号 F8h 05h 5Eh

有効にした場合、すべてのキャラクタは ASCII シーケンスとして数字キーパッド経由で送信されます。たと
えば、ASCII キャラクタの A は、"ALT make" 0 6 5 "ALT Break" として送信されます。

*キーパッド エミュレーションを無効にする

(0)

キーパッド エミュレーションを有効にする

(1)

ユーザー設定 3 - 25

キーボードの FN1 置換 (HID 専用 )

パラメータ番号 1375
SSI 番号 F8h 05h 5Fh

有効にした場合、このパラメータにより EAN128 バーコードの FN1 文字が、ユーザーの選択したキー カテゴ
リとキー値に置き換わります。キー カテゴリおよびキー値の設定については、FN1 置換値を参照してくだ
さい。

*キーボードの FN1 置換を無効にする

(0)

キーボードの FN1 置換を有効にする

(1)

FN1 置換値

キー カテゴリ パラメータ番号 103

SSI 番号 67h
10 進数値パラメータ番号 109

SSI 番号 6Dh

キーボードの FN1 置換 (HID 専用 ) を有効にすると、EAN128 バーコードの FN1 キャラクタ (0x1d) が指定さ

れた値に置換されます。この値のデフォルトは 7013 (Enter キー ) です。

ホスト コマンドを使用して FN1 置換値を設定する場合は、キー カテゴリ パラメータを 1 にした後で 3 桁の
キーストローク値を設定します。目的の値を確認するには、H-1 ページの表H-1 を参照してください。

バーコード メニューを使用して FN1 置換値を選択するには、次の手順に従います。

1. 下記のバーコードをスキャンします。

FN1 置換値の設定

2. H-1 ページの表 H-1 で FN1 置換に設定するキーストロークを探します。付録 F「数値バーコード」の各

桁をスキャンして、4 桁の ASCII 値を入力します。

操作を間違ったときや、選択した設定を変更する場合は、「キャンセル」をスキャンします。

3 - 26 CS4070 スキャナ製品リファレンス ガイド

ファンクション キーのマッピング (HID 専用 )

パラメータ番号 1377
SSI 番号 F8h 05h 61h

32 未満の ASCII 値は、通常、コントロール キー シーケンスとして送信されます。このパラメータを有効に
した場合、標準的なキー マッピングの代わりに太字のキーが送信されます (H-1 ページの表 H-1 を参照 )。

このパラメータが有効になっているかどうかに関係なく、太字エントリを持たないテーブル エントリは同じ
ままです。

*ファンクション キーのマッピングを無効にする

(0)

ファンクション キーのマッピングを有効にする

(1)

Caps Lock のシミュレート

パラメータ番号 1378
SSI 番号 F8h 05h 62h

有効にすると、キーボードの Caps Lock 状態が有効な場合と同様、スキャナはスキャナ バーコードの大文字
と小文字を反転します。この反転は、キーボードの Caps Lock の現在の状態に関係なく行われます。

*Caps Lock のシミュレートを無効にする

(0)

Caps Lock のシミュレートを有効にする

(1)

ユーザー設定 3 - 27

大文字 / 小文字の変換

パラメータ番号 1379
SSI 番号 F8h 05h 63h

有効にした場合、スキャナはすべてのバーコード データを大文字または小文字に変換します。

*大文字 / 小文字に変換なし

(0)

すべてを大文字に変換する

(1)

すべてを小文字に変換する

(2)

3 - 28 CS4070 スキャナ製品リファレンス ガイド

Fast Bluetooth HID キーボード

パラメータ番号 1429
SSI 番号 F8h 05h 95h

このパラメータを有効にすると、より高速なレートで Bluetooth HID キーボード データが送信されます。

注 接続した Bluetooth HID ホストが複数の文字を表示したり、文字を省略したりする場合は、このパラメー

タを無効にします。

*Fast Bluetooth HID キーボードの有効化

(1)

Fast Bluetooth HID キーボードの無効化

(0)

一般的なデコーダ設定

ハンドヘルド トリガー モード

パラメータ番号 138
SSI 番号 8Ah

スキャナに対して、次のいずれかのトリガー モードを選択します。

•

標準 ( レベル ) - トリガー ((+) または (-) ボタン ) を押すと、読み取り処理が開始されます。バーコードの
読み取りが完了するか、トリガーを放すか、または読み取りセッションがタイムアウトするまで、読み

取りは継続されます。

•

プレゼンテーション ( 点滅 ) - スキャナは、読み取り範囲内でバーコードを検出すると、読み取り処理を
アクティブにします。待機状態になってしばらくすると、ロー パワー モードになり、移動体を感知す
るまで LED が消灯します。

重要 スキャナ システムが Bluetooth SSI プロファイル モードまたは Bluetooth MFi_SSI プロファイル

モードのいずれかになっている場合、プレゼンテーション ( 点滅 ) モードを有効にできません。3-10

ページの「Bluetooth プロファイル」を参照してください。スキャナはエラー ビープ音を鳴らし、

ハンドヘルド トリガー モードを現在の状態のままにします。

ユーザー設定 3 - 29

同様に、ハンドヘルド トリガー モードがプレゼンテーション ( 点滅 ) モードに設定され、スキャ
ナを Bluetooth SSI プロファイル または Bluetooth MFi_SSI プロファイル に設定しようとすると、
スキャナはエラー ビープ音を鳴らし、ハンドヘルド トリガー モードをプレゼンテーション ( 点滅 )
モードに設定します。

•

自動照準 - このトリガー モードでスキャナを持ちあげると、照準ドットが投影されます。トリガーを押

すと読み取り処理が有効になります。待機状態が 2 秒経過すると、照準ドットは投影されなくなります。

*レベル ( 標準 )

(0)

プレゼンテーション ( 点滅 )

(7)

自動照準

(9)

3 - 30 CS4070 スキャナ製品リファレンス ガイド

ハンドヘルド読み取り照準パターン
パラメータ番号 306

SSI 番号 F0h 32h

「ハンドヘルド読み取り照準パターンを有効にする」を選択して、バーコードの取得中に照準ドットを投影す

るか、「ハンドヘルド読み取り照準パターンを無効にする」を選択して照準ドットをオフにします。

注 3-40 ページの「ピックリスト モード」を有効にすると、「ハンドヘルド読み取り照準ドット」が無効で

あっても、照準ドットが点滅します。

*ハンドヘルド読み取り照準パターンを有効にする

(2)

ハンドヘルド読み取り照準パターンを無効にする

(0)

ユーザー設定 3 - 31

プレゼンテーション モードの読み取り範囲

パラメータ番号 609
SSI 番号 F1h 61h

プレゼンテーション モードでは、スキャナはデフォルトで照準パターンのより大きな読み取り範囲を検索し
ます (「

全領域」)。

検出時間を短縮するため、照準ドットの中心の狭い読み取り範囲でバーコードを検出する場合は、「
または「

中間の領域」を選択します。

狭い領域

(0)

中間の領域

(1)

* 全領域

(2)

狭い領域」

3 - 32 CS4070 スキャナ製品リファレンス ガイド

読み取り照明

パラメータ番号 298
SSI 番号 F0h 2Ah

「読み取り照明を有効にする」を選択すると、スキャナで照明が点灯し、読み取りが容易になります。「読み取

り照明を無効にする」を選択すると、スキャナは読み取り照明を使用しません。

照明を有効にすると、通常は読み取り画質が向上します。照明の効果は、読み取り対象から離れるほど、画質
は低下します。

*読み取り照明を有効にする

(1)

読み取り照明を無効にする

(0)

ユーザー設定 3 - 33

ダイレクト読み取りインジケータ
パラメータ番号 859

SSI 番号 F2h 5Bh

この機能は、自動照準と標準 (レベル ) トリガー モードでのみサポートされています。読み取り成功時に照明を
点滅させるかどうかを選択します。

•

ダイレクト読み取りインジケータを無効にする - 読み取り成功時に照明が点滅しません。

•

1 回点滅 - 読み取り成功時に照明が 1 回点滅します。

•

2 回点滅 - 読み取り成功時に照明が 2 回点滅します。

*ダイレクト読み取りインジケータを無効にする

(0)

2 回点滅

(2)

1 回点滅

(1)

3 - 34 CS4070 スキャナ製品リファレンス ガイド

低照明シーンの検知
パラメータ番号 810

SSI 番号 F2h 2Ah

このパラメータを有効にすると、スキャナがプレゼンテーション モードの際に、低輝度照明環境や暗い照明
環境における移動体を検知できます。

注 「低照明シーンの検知」と「読み取り照明」の両方が有効になっている場合、「読み取り照明」が優先され

ます。

•

低照明シーンの検知なし : スキャナが、そのアイドル状態時に、照準ドットと照明がオフになった状態
で、可能な限り移動体を検知しようとします。

•

照準ドット低照明アシスト シーンの検知: 照明はオフになりますが、シーンの検知を補助するために、
スキャナのアイドル状態時に照準ドットがオンになります。

•

低輝度照明による低照明シーンの検知の補助: 照準ドットはオフになりますが、シーンの検知を補助す
るために、低輝度レベルで照明がオンになります。

*低照明シーンの検知の補助なし

(0)

低輝度照明による低照明シーンの検知の補助

(2)

照準ドット低照明補助シーンの検知

(1)

ユーザー設定 3 - 35

パラメータ バーコードのスキャン

パラメータ番号 236

パラメータ バーコード (「デフォルト設定」パラメータ バーコードを含む ) の読み取りを無効にするには、下
記の「パラメータのスキャンを無効にする」バーコードをスキャンします。パラメータ バーコードの読み取
りを有効にするには、「パラメータのスキャンを有効にする」をスキャンします。

*パラメータ バーコードのスキャンを有効にする

(1)

パラメータ バーコードのスキャンを無効にする

(0)

読み取り成功時のビープ音
パラメータ番号 56

読み取りが成功したときにビープ音を鳴らすかどうかを選択します。「禁止」を選択した場合でも、パラメー
タ メニューをスキャンしているときとエラー状態を通知するときは、ビープ音が鳴ります。

*許可 ( 有効 )

(1)

禁止 ( 無効 )

(0)

3 - 36 CS4070 スキャナ製品リファレンス ガイド

ビープ音の音量
パラメータ番号 140

SSI 番号 8Ch

読み取りビープ音の音量を選択するには、該当するバーコードをスキャンします。

小

(2)

中

(1)

*大

(0)

ビープ音の音程
パラメータ番号 145

SSI 番号 91h

読み取りビープ音周波数 (音 ) を選択するには、該当するバーコードをスキャンします。

低音

(2)

*中音

(1)

ユーザー設定 3 - 37

高音

(0)

3 - 38 CS4070 スキャナ製品リファレンス ガイド

ビープ音のミュート

「ビープ音のミュート」バーコードをスキャンして、ビープ音をミュートします。

注 スキャナ コマンドおよび制御アプリケーションに次の SSI コマンドを使用する場合、適切なバーコードを

スキャンしてビープ音をミュートするか、バイブレータを無効にするか、config.ini ファイルを使用して
すべての LED を無効にします。

• SSI ビープ音コマンド

• バイブレータ有効化コマンド

• LED コマンド

• CMD_ACK_ACTION コマンド

ビープ音のミュート

(1)

*ビープ音をミュートしない

(0)

読み取りバイブレータ (CS4070HC のみ )

パラメータ番号 613
SSI 番号 F1h 65h

スキャナには、有効になっている場合、読み取り成功時に一定時間スキャナを振動させるバイブレータが組み
込まれています。

バイブレータを有効 / 無効にするには、以下のバーコードをスキャンします。有効にする場合は、該当するバー
コードをスキャンして、スキャナを振動させる時間を設定します (読み取りバイブレータの時間 (CS4070HC

のみ ) を使用 )。

バイブレータを無効にする

(0)

* バイブレータを有効にする

(1)

読み取りバイブレータの時間 (CS4070HC のみ )

パラメータ番号 626
SSI 番号 F1h 72h

150 ミリ秒

(15)

ユーザー設定 3 - 39

*200 ミリ秒

(20)

250 ミリ秒

(25)

400 ミリ秒

(40)

300 ミリ秒

(30)

500 ミリ秒

(50)

3 - 40 CS4070 スキャナ製品リファレンス ガイド

読み取りバイブレータの時間 ( 続き )

600 ミリ秒

(60)

ピックリスト モード

750 ミリ秒

(75)

パラメータ番号 402
SSI 番号 F0h 92h

ピックリスト モードでは、スキャナが照準ドットの中央の下に並んでいるバーコードのみの読み取りができ
るようになります。次のいずれかのピックリスト モードを選択してください。

•

常時無効 - ピックリスト モードは常時無効になります。

•

常時有効 - ピックリスト モードは常時有効になります。

*常時無効

(0)

常時有効

(2)

ユーザー設定 3 - 41

ファジー 1D 処理

パラメータ番号 514
SSI 番号 F1h 02h

このオプションはデフォルトで有効になっており、損傷したバーコードや品質の良くないバーコードを含む、
1D バーコードでの読み取りパフォーマンスを最適化します。2D バーコードの読み取りや、読み取るものが
ないときの検出で遅延が発生する場合のみ、このオプションを無効にしてください。

*ファジー 1D 処理を有効にする

(1)

ファジー 1D 処理を無効にする

(0)

ミラー イメージ

パラメータ番号 624
SSI 番号 F1h 70h

鏡像のように反転させて画像をスキャンするにはこのモードを有効にします。鏡越しにスキャンしたい場合
や、逆向きでは読み込めないシンボル体系を使う場合に便利です。

* ミラー イメージを無効にする

(0)

ミラー イメージを有効にする

(1)

3 - 42 CS4070 スキャナ製品リファレンス ガイド

携帯電話 / ディスプレイ モード

パラメータ番号 716
SSI 番号 F1h CCh

このモードでは、携帯電話および電子ディスプレイに対象のバーコードが表示されているときのバーコード読
み取り性能が向上します。

*携帯電話 / ディスプレイ モードを無効にする

(0)

携帯電話 / ディスプレイ モードを有効にする

(3)

ユーザー設定 3 - 43

PDF 優先

パラメータ番号 719
SSI 番号 F4h F1h CFh

この機能を有効にすると、PDF 優先のタイムアウトで指定した値だけ、1D バーコード (8 ～ 25 文字の長さ
の Code 128) の読み取りを遅らせます。その期間、スキャナは PDF417 シンボル (例 : 米国ドライバーズ
ライセンス ) の読み取りを試行します。正常に読み取った場合、このシンボルのみを通知します。PDF417
シンボルを読み取らない ( 見つけられない ) 場合は、タイムアウト後に 1D シンボルを報告します。スキャ
ナが報告するためには、1D シンボルがデバイスの読み取り範囲内に収まっている必要があります。このパ
ラメータは、その他のシンボル体系の読み取りには影響しません。

*PDF 優先を無効にする

(0)

PDF 優先を有効にする

PDF 優先のタイムアウト

パラメータ番号 720
SSI 番号 F1h D0h

PDF 優先が有効になっている場合、このタイムアウトで、読み取り幅内の 1D バーコードを報告する前に、ス

キャナが PDF417 の読み取りを試行する時間が指定されます。

以下のバーコードをスキャンした後で、付録 F「数値バーコード」からタイムアウトをミリ秒単位で指定する
4 桁をスキャンします。たとえば、400 ミリ秒と入力するには、次のバーコードをスキャンしてから 0400 を
スキャンします。範囲は 0 ～ 5000 ミリ秒で、デフォルト値は 200 ミリ秒です。

(1)

PDF 優先のタイムアウト

3 - 44 CS4070 スキャナ製品リファレンス ガイド

バッチ モード

パラメータ番号 544
SSI 番号 F1h 20h

コードレス スキャナがバッチ モードに設定されている場合、転送が初期化されるか、バッチ ストレージ バッ
ファがいっぱいになるまで ( つまり、Barcode.txt ファイルが CS4070 でのみ最大メモリになる)、バーコード
データの保存を試行します。パラメータのバーコードは保存されません。バーコードが正常に保存されると、
読み取り成功のビープ音が鳴り、LED が緑色に点滅します。スキャナが新しいバーコードを保存できない場
合、スキャン ボタンを放すまで長いビープ音が鳴り、スキャナのメモリの不足を通知します。

重要 あるバッチ モードでバーコードを保存中に他のバッチ モードに変更すると、それまでに

読み取ったバーコード データをすべて送信した後で、変更したバッチ モードが有効にな
ります。

注 バッチ モードの状態を変更する前に、3 秒間削除キー (- ) を押すか、

3-11 ページの「データのクリア」 をスキャンして、Barcode.txt ファイルを削除してください。

動作モード

•

通常バッチ モード ( デフォルト ) - スキャナは読み取りデータをバッチしませんが、Bluetooth 経由です
べての読み取りデータをホストに転送します。スキャナがホストとペアリングしておらず、バーコードを

スキャンし読み取ろうとすると、スキャナが短いビープ音を 4 回鳴らします。

•

エリア外バッチ モード - スキャナは、リモート デバイスとの接続が失われたり、エリア外に移動した
り、ペアリングされていない場合、データをバッチします。リモート デバイスとペアリングされている
場合、読み取りデータをバッチしないようにして、読み取りデータをホスト デバイスに転送します。

注 スキャナがエリア外に移動すると、転送は停止します。スキャナはエリア内に戻ると、Bluetooth ホスト

に自動的に再接続し、転送を再開します。すべてのバッチ データがホストに送信されるまで、スキャン
は無効になります。

注 このモードでは、CS4070 が Bluetooth 経由でバッチ データを転送中に Bluetooth が異常終了すると

( バッテリーの取り外しなど)、スキャナはリセットおよび自動再接続時にデータを再送信してデータが
失われないようにします。

•

標準バッチ モード - 「バッチ モード移行」バーコードがスキャンされた後、スキャナはバーコード デー
タの保存を開始します。「バッチ データ送信」をスキャンしてデータ送信を開始して、\CS4070<drive>:\
Scanned Barcodes\ に保存されている Barcode.txt ファイルのコンテンツをダンプします。

•

バッチ専用モード - スキャナ無線がオフになり (オンにはなりません )、スキャナはすべてのバーコード
データを保存します。

注 /CS4070/Scanned Barcodes/Barcode.txt ファイルに保存されたバッチ データをダンプするには、USB 経

由で接続し、autorun.ini Windows スクリプト (2-3 ページの「自動実行機能」 を参照 ) を実行し、データを
コピーして別の PC プログラムに貼り付けるか、ファイルをコピーして別のネットワーク ドライブに貼
り付けます。

注意 CS4070 スキャナから Barcode.txt ファイルをコピーして、ネットワーク ドライブまたは PC のロー

カル ドライブに貼り付ける場合、後でコピーしたファイルを削除します。Barcode.txt バッチ データ
が保存されている場合、スキャナはバッチ モードの状態を変更しません。

バッチ モード (続き)

* 通常バッチ モード

(0)

ユーザー設定 3 - 45

通信エリア外バッチ モード

(1)

標準バッチ モード

(2)

バッチ専用モード

(3)

3 - 46 CS4070 スキャナ製品リファレンス ガイド

バッチ アクション バーコード

•

標準バッチ モードで、「バッチ モード移行」をスキャンして、データのバッチを開始します。これによ
り、読み取りデータがデバイスの /CS4070/Scanned Barcodes/Barcode.txt ファイルに保存されます。

•

標準バッチ モードで、「バッチ データ送信」をスキャンして、保存したすべてのバッチ データを
Bluetooth ホスト システムに送信します。

注意 スキャナがエリア外の場合、スキャナにバッチ データがない場合、またはスキャナが「通常バッチ

モード」または「バッチ専用モード」に設定されている場合、「バッチ データ送信」をスキャンする
と、スキャナが短いビープ音を 4 回鳴らします。

注 キャリッジ リターン (ASCII 16 進コード = 0x0D/ 拡張キーパッドの ENTER キー ) キーストロークが

/CS4070/Scanned Barcodes/Barcodes.txt ファイル内のスキャン データの末尾に自動的に付加され、ホ
スト システムに転送されると、受信側ホストのプログラム ( 例 : Microsoft Word、Notepad、Microsoft
Excel など ) に、Barcodes.txt ファイルと同一の表示形式でバッチ データが表示されます。これが実行さ
れない場合、Bluetooth 3-26 ページの「ファンクション キーのマッピング (HID 専用)」または USB ドン
グル 4-11 ページの「ファンクション キーのマッピング」を有効にします。

バッチ モード移行

バッチ データ送信

ユーザー設定 3 - 47

自動 Day/Night モード

パラメータ番号 1393
SSI 番号 F8h 05h 71h

「自動 Day/Night モードの有効化」をスキャンして、2-7 ページの表 2-2 で定義されている、自動 Day/Night 開

始時刻から自動 Day/Night モード停止時刻までのすべての操作、または自動 Day/Night モードのシフト プロ
ファイル設定に基づいたすべての操作に対するビープ音をミュートします。この間、読み取りバイブレータ

(CS4070HC のみ ) も有効になります。

注 一時的にナイト モードを無効にするには 2 つの方法があります (ナイト モードの開始 / 停止時刻は変更

されません )。

• 3-38 ページの「* ビープ音をミュートしない (0)」 をスキャンするか、

• スキャン ボタン (+) を 10 秒以上押します。

スキャン ボタン (+) を 10 秒以上押すか、次回の自動 Day/Night モード開始時に、ナイト モードが再有効
化します ( つまり、ビープ音がミュートされます )。

注意 この機能を有効にすると、スキャナのリアルタイム クロック (RTC) が PC の RTC と同期してい

ない場合、スキャナがエラー ビープ音を鳴らします。この場合、自動 Day/Night モードの開始お
よび停止時刻が正確な時刻に開始されない場合があります。工場出荷時デフォルトの状態から、ま

たはバッテリを取り外して再度取り付けた後にスキャナと PC の RTC を同期させるには、

www.zebra.com/support

にある RTCSync.exe ユーティリティを使用します。

自動 Day/Night モードの有効化

(1)

* 自動 Day/Night モードの無効化

(0)

3 - 48 CS4070 スキャナ製品リファレンス ガイド

自動 Day/Night モードの開始 / 停止時刻

自動 Day/Night モードを開始 / 停止するには、次の手順を実行します。

1. 「自動 Day/Night モード開始時刻」 バーコードをスキャンします。

2. 24 時制に従って hhmm の時刻形式 (hh は時間、mm は分 ) で開始時刻を表す 4 つの 3-7 ページの「日付 /

時刻設定のための数値バーコード」をスキャンします。

3. 「自動 Day/Night モード停止時刻」 バーコードをスキャンします。

4. 24 時制に従って hhmm の時刻形式 (hh は時間、mm は分 ) で停止時刻を表す 4 つの 3-7 ページの「日付 /

時刻設定のための数値バーコード」をスキャンします。

たとえば、開始時刻を 8:15AM に設定し、停止時刻を 5:07PM に設定するには、「自動 Day/Night モード開始
時刻」、0、8、1、5、「自動 Day/Night モード停止時刻」、1、7、0、7 の順にスキャンします。

注 これらの時刻は、CS4070 のリアルタイム クロック設定に基づいて設定されます。スキャナのリアルタ

イム クロックの正しいタイム ゾーンの反映を確認してください。スキャナでのリアルタイム クロックの
設定は、www.zebra.com/support

にある RTCSync.exe ユーティリティを使用します。

自動 Day/Night モードの開始時刻

自動 Day/Night モードの停止時刻

ユーザー設定 3 - 49

自動 Day/Night モードのシフト プロファイル

パラメータ番号 1394
SSI 番号 F8h 05h 72h

次のいずれかのバーコードをスキャンして、自動 Day/Night モード機能の開始および停止時刻を設定します。

•

シフト 1 の有効化 - 午後 8 時 (20:00) ～午前 8 時 (08:00)

•

シフト 2 の有効化 - 午後 11 時 (23:00) ～午前 4 時 (04:00)

•

シフト 3 の有効化 - 午前 1 時 (01:00) ～午前 8 時 (08:00)

•

24 時間シフト - スキャナは、8:00PM に自動 Day/Night モードに入り、翌日 8:00PM までこのモードの

ままになります。その後、次の 24 時間 (8:00PM ～ 8:00PM) にわたり非アクティブになり、無効になる
までこのサイクルを繰り返します。

* シフト 1 の有効化

(0)

シフト 3 の有効化

(2)

シフト 2 の有効化

(1)

24 時間シフト

(3)

3 - 50 CS4070 スキャナ製品リファレンス ガイド

自動 Day/Night モード 123Scan プログラム シフト開始時刻

パラメータ番号 1395
SSI 番号 F8h 05h 73h

Zebra の 123Scan ツールを使用して、自動 Day/Night モード シフト開始時刻を設定します。3-47 ページの

「自動 Day/Night モード」が有効な場合、この開始時刻にスキャナがナイト モードになります。ビープ音が

ミュートされ、設定したシフト停止時刻まで、バイブレータのフィードバックがアクティブになります。

開始時刻を設定するには、24 時間表示を 0001（12:01 AM） から 2400 （12:00 AM） の範囲で入力します。た
とえば、4:00PM にナイト モードを開始する場合、123Scan のテキスト ボックスに「1600」と入力します。

詳細については、第 7 章の「123Scan とソフトウェア ツール」を参照するか、次のサイトにアクセスしてく
ださい。www.zebra.com/123Scan

自動 Day/Night モード 123Scan プログラム シフト停止時刻

パラメータ番号 1396
SSI 番号 F8h 05h 74h

Zebra の 123Scan ツールを使用して、自動 Day/Night モード シフト終了時刻を設定します。3-47 ページの

「自動 Day/Night モード」が有効な場合、スキャナはナイト モードを終了し、その時点でデイ モードになり

ます。ビープ音はミュートされず、デイ モード中はバイブレーションのフィードバックが非アクティブにな
ります。

停止時刻を設定するには、24 時間表示を 0001（12:01 AM） から 2400 （12:00 AM）の範囲で入力します。た
とえば、8:00AM にナイト モードを停止する場合、123Scan のテキスト ボックスに「2000」と入力します。

詳細については、第 7 章の「123Scan とソフトウェア ツール」を参照するか、次のサイトにアクセスして
ください。www.zebra.com/123Scan

ユーザー設定 3 - 51

エリア外電気フェンス

エリア外電気フェンス アラーム

パラメータ番号 1426
SSI 番号 F8h 05h 92h

この機能は、スキャナが固定位置から外れないようにします。有効にすると、一定の音程のビープ音のバイブ
レーション フィードバックを生成し、スキャナが Bluetooth ホスト システムのエリア外に移動し、設定した
時間が経過すると、LED が赤色と黄色で速く点滅します。

注 アラームをオフにするには、3 秒以上マイナス (-) ボタンを長押しします。

注 このアラームは、3-44 ページの「バッチ モード」が標準バッチ モード (「バッチ モード移行」バーコー

ドをスキャンした後 )、エリア外バッチ モード、またはバッチ専用モードに設定されている場合、自動的
に無効になります。

エリア外電気フェンス アラームの有効化

(1)

* エリア外電気フェンス アラームの無効化

(0)

3 - 52 CS4070 スキャナ製品リファレンス ガイド

エリア外電気フェンス トリガー タイムアウト

パラメータ番号 1427
SSI 番号 F8h 05h 93h

次のいずれかのバーコードをスキャンして、アラームがトリガーされる前にスキャナがエリア外に留まれる時
間を設定します。

たとえば、スキャナが Bluetooth ホストのエリア外に移動し、連続して 3 秒以上 (デフォルト ) エリア外に留
まると、アラームがトリガーされます。スキャナが 3 秒以内にエリア内に戻ると、このタイマーはリセット
されアラームはトリガーされません。

0 秒

(0)

5 秒

(2)

30 秒

(4)

*3 秒

(1)

10 秒

(3)

1 分

(5)

エリア外電気フェンス トリガー タイムアウト (続き)

3 分

(6)

ユーザー設定 3 - 53

5 分

(7)

エリア外電気フェンス アラーム タイムアウト

パラメータ番号 1428
SSI 番号 F8h 05h 94h

次のいずれかのバーコードをスキャンして、トリガーされてからのアラームの鳴動時間を設定します。

注 次のいずれかの状況になると、アラームが停止します。

• このエリア外電気フェンス タイムアウトが発生した

• マイナス (-) ボタンを 3 秒以上押して放した

• スキャナがエリア内に戻った

• スキャナが、標準バッチ モード、エリア外バッチ モード、またはバッチ専用モードになっている

• スキャナが新しいホストに接続している

スキャナが 3-44 ページの「バッチ モード」になると、このアラームは無効になります。

*3 秒

(0)

5 秒

(1)

3 - 54 CS4070 スキャナ製品リファレンス ガイド

エリア外電気フェンス アラーム タイムアウト (続き)

10 秒

(2)

30 秒

(3)

1 分

(4)

5 分

(6)

2 分

(5)

10 分

(7)

ユーザー設定 3 - 55

連続バーコード読み取り
パラメータ番号 649

SSI 番号 F1h 89h

スキャン ボタン (+) を押している間に各バーコードを報告するには、このパラメータを有効にします。

注 Zebra では、この機能とともに 3-40 ページの「ピックリスト モード」を有効にすることを強くお勧めし

ます。ピックリスト モードを無効にすると、スキャナの読み取り幅内に複数のバーコードがある場合、
誤って読み取る可能性があります。

注 この機能を有効にすると、削除キー (-) を押して Barcode.txt バッチ ファイルからバッチ データを削除で

きなくなります。連続バーコード読み取りモードでデータをクリアするには、3-11 ページの「データの

クリア」を参照してください。

*連続バーコード読み取りを無効にする

(0)

連続バーコード読み取りを有効にする

(1)

ユニーク バーコード読み取り

パラメータ番号 723
SSI 番号 F1h D3h

スキャン ボタン (+) を押している間にユニーク バーコードのみを通知するには、このパラメータを有効にし
ます。このオプションは

ユニーク バーコードの連続読み取りを無効にする

連続バーコード読み取りを有効にした場合のみ適用されます。

(0)

* ユニーク バーコードの連続読み取りを有効にする

(1)

3 - 56 CS4070 スキャナ製品リファレンス ガイド

読み取りセッション タイムアウト

パラメータ番号 136
SSI 番号 88h

このパラメータでは、スキャン試行中に読み取り処理を継続する最大時間を設定します。このパラメータは、

0.5 秒から 5.0 秒まで、0.1 秒刻みでプログラミングできます。デフォルトのタイムアウトは 5.0 秒です。

読み取りセッション タイムアウトを設定するには、以下のバーコードをスキャンします。次に、必要な時間
に対応する 2 つの数値バーコードを付録 F「数値バーコード」でスキャンします。1 桁の数字には、先頭にゼ
ロを付けます。たとえば、読み取りセッション タイムアウトとして 0.5 秒を設定するには、下記のバーコー
ドをスキャンしてから、0 と 5 のバーコードをスキャンします。操作を間違ったときや、選択した設定を変更
する場合は、F-3 ページの「キャンセル」をスキャンします。

読み取りセッション タイムアウト

同一バーコードの読み取り間隔
パラメータ番号 137

SSI 番号 89h

スキャナの読み取り範囲内にシンボルが残っている場合、ビープ音が継続して鳴らないようにするには、連続
バーコード読み取りモードでこのオプションを使用します。スキャナが同じシンボルを読む前に、そのバー
コードをタイムアウト時間中に読み取り範囲外に置く必要があります。このパラメータは、0.0 秒から 5.0 秒
まで、0.1 秒刻みでプログラミングできます。デフォルトは 0.5 秒です。

同一バーコードの読み取り間隔を選択するには、下記のバーコードをスキャンし、次に必要な間隔 (0.1 秒刻
み ) に対応する 2 つの数値バーコードを付録 F「数値バーコード」でスキャンします。

同一バーコードの読み取り間隔

異なるバーコードの読み取り間隔

ユーザー設定 3 - 57

パラメータ番号 144
SSI 番号 90h

この設定は、プレゼンテーション モードや連続バーコード読み取りを有効にしたときに使用します。異なる
バーコードを読み取る間にスキャナが非アクティブになる時間を制御します。このパラメータは、0.1 秒から

5.0 秒まで、0.1 秒刻みでプログラミングできます。デフォルトは、0.1 秒です。

異なるバーコードの読み取り間隔を選択するには、下記のバーコードをスキャンし、次に必要な間隔 (0.1 秒
刻み ) に対応する 2 つの数値バーコードを付録 F「数値バーコード」でスキャンします。

注 異なるバーコードの読み取り間隔は、読み取りセッション タイムアウトの値以上の値にはできません。

異なるバーコードの読み取り間隔

3 - 58 CS4070 スキャナ製品リファレンス ガイド

Wi-Fi フレンドリ モード

パラメータ番号 1299
SSI 番号 F8h 05h 13h

Wi-Fi フレンドリ モード用に設定されているスキャナは、次のように動作します。

•

スキャナは探知モードのままになり、ファームウェアの更新時に探知モードを終了します。

•

Wi-Fi チャネルがホッピング シーケンスから除外されている場合は、AFH がオフになります。

•

接続が確立された後で、スキャナ ( およびドングル ) は選択した Wi-Fi チャネルを回避します。

メモ

•

この機能を使用している場合は、Wi-Fi フレンドリ モードのエリア内に存在するすべてのスキャナを設
定します。

•

デフォルトでは、Wi-Fi チャネルは除外されていません。

•

Wi-Fi チャネル 1、6、11 が除外されている場合、Bluetooth には 20 個以上のチャネルが必要になるため、
小さな値のチャネルは、ホッピング シーケンスから切り捨てられます。

•

Bluetooth を接続する前に Wi-Fi フレンドリ設定の更新をお勧めします。

•

このモードは、Panasonic Toughpad に接続すると自動的に無効になります。

以下のいずれかのバーコードをスキャンして Wi-Fi フレンドリ モードを有効 / 無効にし、除外するチャネルを
選択してください (Wi-Fi フレンドリ チャネルの除外を参照 )。

*Wi-Fi フレンドリ モードを無効にする

(0)

Wi-Fi フレンドリ モードを有効にする

(1)

Wi-Fi フレンドリ チャネルの除外

パラメータ番号 1297
SSI 番号 F8h 05h 11h

除外するチャネルを選択します。

•

Wi-Fi チャネル 1 を除外 : Bluetooth チャネル 0 ～ 21 がホッピング シーケンスから除外されます

(2402 ～ 2423MHz)。

•

Wi-Fi チャネル 6 を除外 : Bluetooth チャネル 25 ～ 46 がホッピング シーケンスから除外されます

(2427 ～ 2448MHz)。

•

Wi-Fi チャネル 11 を除外 : Bluetooth チャネル 50 ～ 71 がホッピング シーケンスから除外されます

(2452 ～ 2473 MHz)。

•

Wi-Fi チャネル 1、6、11 を除外 : Bluetooth チャンネル 2 ～ 19 (2404 ～ 2421MHz)、

26 ～ 45 (2428 ～ 2447MHz)、および 51 ～ 69 (2453 ～ 2471MHz) がホッピング シーケンスから除外さ
れます。

•

Wi-Fi チャネル 1、6 を除外 : Bluetooth チャネル 0 ～ 21 (2402 ～ 2423MHZ) および 25 ～ 46

(2427 ～ 2448MHz) がホッピング シーケンスから除外されます。

ユーザー設定 3 - 59

•

Wi-Fi チャネル 1、11 を除外 : Bluetooth チャネル 0 ～ 21 (2402 ～ 2423MHZ) および 50 ～ 71

(2452 ～ 2473 MHz) がホッピング シーケンスから除外されます。

•

Wi-Fi チャネル 6、11 を除外 : Bluetooth チャネル 25 ～ 46 (2427 ～ 2448MHz) および 50 ～ 71

(2452 ～ 2473 MHz) がホッピング シーケンスから除外されます。

*全チャネルを使用 ( 標準 AFH)

(0)

Wi-Fi チャネル 1 を除外

(1)

Wi-Fi チャネル 6 を除外

(2)

Wi-Fi チャネル 11 を除外

(3)

3 - 60 CS4070 スキャナ製品リファレンス ガイド

Wi-Fi フレンドリ チャネルの除外 ( 続き )

Wi-Fi チャネル 1、6、11 を除外

(4)

Wi-Fi チャネル 1、6 を除外

(5)

Wi-Fi チャネル 1、11 を除外

(6)

Wi-Fi チャネル 6、11 を除外

(7)
