Kratke referentne upute 3
Prozorčić skenera
Tipka za
skeniranje/
dodavanje
LED
indikator
Tipka/LED Bluetooth
Tipka za brisanje
LED indikatori razine
napunjenosti baterije
Tipka za razinu baterije
Mikro USB
priključnica

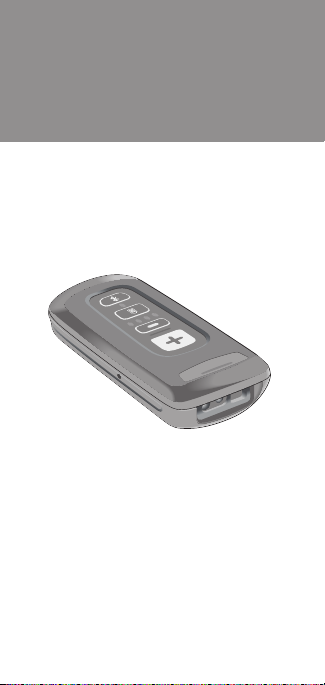

Uvod
Skener CS4070 snima i pohranjuje crtične
kodove za razne primjene te prenosi podatke
crtičnog koda na glavno računalo putem USB ili
Bluetooth veze.
Ovaj dokument sadrži osnovne upute za
postavljanje, programiranje i upotrebu skenera
CS4070. Skener je dostupan u sljedećim
konfiguracijama:
• CS4070SR – namijenjen standardnoj
upotrebi, bežični Bluetooth
• CS4070HC – namijenjen zdravstvu,
bežični Bluetooth
Svaki skener obuhvaća mikro USB računalni
kabel. Dostupna su i postolja za montažu,
punjenje i povezivanje s glavnim računalom.
4 Skener CS4070
Punjenje
Prije prve upotrebe uređaja CS4070 punite
bateriju koristeći mikro USB kabel ili postolje
dok ne budu svijetlila sva četiri zelena LED
indikatora punjenja. Vrijeme punjenja iznosi
približno tri sata u slučaju potpuno ispražnjene
baterije.
Umetanje baterije

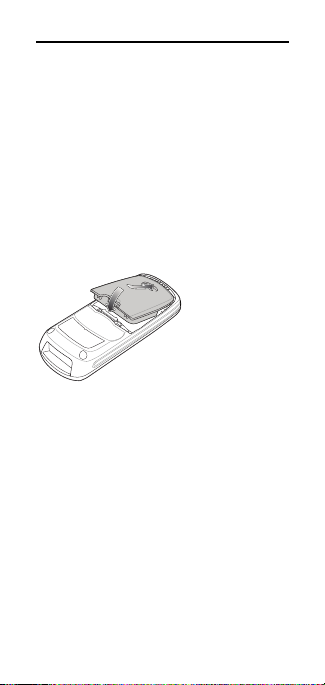

1. Umetnite bateriju (najprije donji dio) u
odjeljak za bateriju na stražnjoj strani
uređaja. Pazite da kontakti za punjenje
budu okrenuti prema donjem dijelu
skenera.
2. Gurajte bateriju prema dolje u odjeljak za
bateriju dok zasun za otpuštanje baterije ne
sjedne na mjesto.
Vađenje baterije
Kako biste izvadili bateriju, jednim prstom
povucite zasun za otpuštanje prema gore, a
prstom druge ruke povucite urez u donjem
dijelu kućišta baterije. Baterija će se zakrenuti
donjim dijelom, a kraj baterije sa zasunom će
iskočiti, što će vam omogućiti da je podignete s
bočnih strana.
Kratke referentne upute 5
Punjenje putem USB računalnog kabela

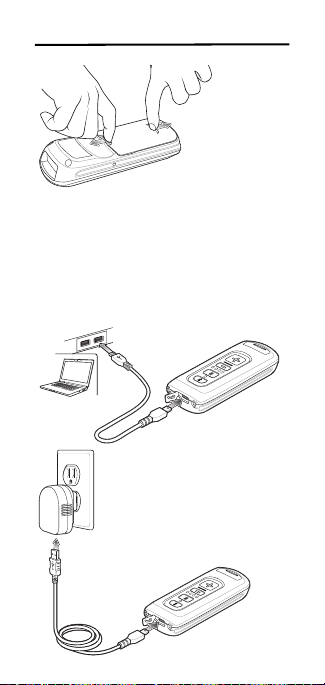

1. U ulaz sučelja na skeneru umetnite mikro
USB priključak na kabelu.
2. Drugi kraj računalnog kabela povežite s
USB priključnicom na glavnom računalu ili
USB adapterom za napajanje priključenom
u AC utičnicu.
6 Skener CS4070
Punjenje putem postolja za punjenje

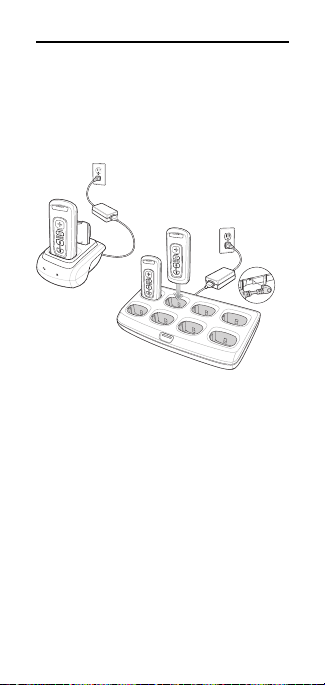

1. Postolje za punjenje s jednim ili 8 ležišta
priključite na napajanje.
2. Umetnite CS4070 u ležište za uređaj kako
bi punjenje započelo.
CS4070 počinje se puniti. LED indikatori
statusa punjenja počet će svijetliti naznačujući
napredak punjenja. Opis indikatora punjenja
sadrži Indikatori za korisnika na stranici 14.
Informacije o dodatnoj opremi potražite u
Referentnim uputama za skener CS4070.
Kratke referentne upute 7
Punjenje rezervnih baterija

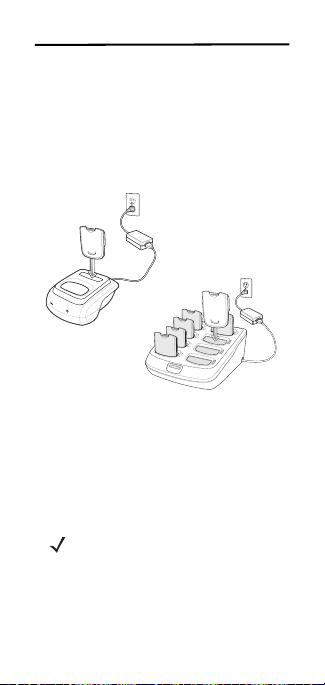

1. Postolje s jednim ležištem ili punjač za
rezervne baterije s 8 ležišta priključite na
napajanje.
2. Umetnite bateriju u ležište za rezervnu
bateriju tako da kontakti za punjenje budu
okrenuti prema dolje i dodiruju iglice za
punjenje u postolju.
LED indikator punjenja na postolju počet će
svijetliti, naznačujući status punjenja.
Povezivanje s računalom
Serijska veza
Mikro USB kabel omogućava komunikaciju
između uređaja CS4070 i računala te puni
bateriju uređaja CS4070.
Napomena Kako bi mogao prijeći u
Upute o povezivanju potražite u odjeljku
Punjenje putem USB računalnog kabela na
stranici 5.
način rada za serijsko
skeniranje, skener se ne
smije upariti s Bluetooth
glavnim računalom.
8 Skener CS4070
Bluetooth veza
Uparivanje
CS4070 podržava protokole Serial Port Profile
(SPP) i Human Interface Device (HID).
Uparivanje s glavnim računalom s
omogućenom Bluetooth vezom:
1. Pritisnite tipku za skeniranje (+) kako bi se
skener aktivirao.
2. Držite pritisnutom tipku za Bluetooth vezu
dok se skener ne oglasi zvučnim signalom,
a plavi LED indikator ne počne bljeskati
kako bi naznačio da glavno računalo može
prepoznati skener.
3. Na glavnom računalu pokrenite aplikaciju
za Bluetooth uparivanje i postavite
aplikaciju u način rada za otkrivanje
Bluetooth uređaja. Primjere uparivanja
potražite u Referentnim uputama za skener
CS4070.
4. Na popisu otkrivenih uređaja odaberite
CS4070. Bluetooth aplikacija možda će
zatražiti da skenirate PIN koji je generirala
ili da sami stvorite PIN i zatim ga skenirate.
5. Ako je potrebno, skenirajte Crtični kodovi
za unos PIN-a na stranici 10 sukladno PIN
šifri, a zatim skenirajte Enter.
Tipka za Bluetooth vezu polako bljeska kako bi
naznačila da je skener uparen s glavnim
računalom.
Napomena Bluetooth uparivanje
Napomena Prilikom uparivanja s
privremeno se prekida tijekom
punjenja pomoću USB
kabela. Iskopčajte kabel kako
bi se ponovo omogućilo
Bluetooth uparivanje.
uređajem iPad pritisnite tipku
za brisanje (-) na uređaju
CS4070 kako biste uključili ili
isključili virtualnu tipkovnicu.
Kratke referentne upute 9
Uparivanje pomoću hardverskog ključa
Upotreba dodatnog hardverskog ključa za
uparivanje s USB HID uređajem:
1. Priključite kabel RJ45 u RJ45 priključnicu
hardverskog ključa, a drugi kraj kabela u
USB priključnicu na HID uređaju.
2. Pritisnite tipku za skeniranje (+) kako bi se
skener aktivirao.
3. Skenirajte crtični kôd na hardverskom
ključu kako biste skener uparili s HID
uređajem.
Prekid uparivanja
Kako biste prekinuli uparivanje skenera i
glavnog računala, pritisnite tipku za Bluetooth
vezu. Nakon prekida uparivanja tipka za
Bluetooth vezu prestaje bljeskati.
Napomena Kako bi mogao prijeći u način
rada za serijsko skeniranje,
skener se ne smije upariti s
Bluetooth glavnim računalom.
10 Skener CS4070
Crtični kodovi za unos PIN-a
0
1
2
3
4
5
