Série CS3000
Guia de Consulta Rápida
2 Série CS3000
Nenhuma parte desta publicação pode ser reproduzida ou usada de
nenhuma forma, seja por meios elétricos ou mecânicos, sem permissão
por escrito da Zebra. Fotocópias, gravações e sistemas de
armazenamento e recuperaçã o de informações são expressamente
proibidos. O material incluído neste manual está sujeito a alterações
sem aviso prévio.
O software é fornecido "com o está". Todo o software, inclusive o
firmware, é fornecido ao usuário sob licença. A Zebra concede ao
usuário uma licença de uso não transferível e não exclusiva para cada
programa de software e firmware fornecido a seguir (programa
licenciado). Com exceção d as cláusulas a seguir que determinem
o contrário, esta licença não pode ser cedida, sublicenciada ou transferida
de nenhuma forma pelo usuário sem autorização prévia por escrito da
Zebra. Não é concedido nenhum direito para copiar um programa
licenciado total ou parcialmente, exceto se permitido pela lei de direitos
autorais. O usuário não poderá modificar, combinar ou incorporar
nenhuma forma ou parte de um programa licenciado ao material de
outro programa, criar um trabalho derivado de um programa licenciado
ou usar um programa licenciado em uma rede sem autorização por
escrito da Zebra. O usuário concorda em manter o aviso de direitos
autorais da Zebra nos programas licenciados fornecidos, valendo
o mesmo para quaisquer cópias autorizadas totais ou parciais. O usuário
concorda em não descompilar, desmontar, decodificar ou realizar
engenharia reversa em nenhum dos programas fornecidos ou em
qualquer uma de suas partes.
A Zebra reserva-se o direito de fazer alterações em quaisquer de seus
softwares ou produtos para melhorar a confiabilidade, as funções
e o design.
A Zebra não assume nenhuma responsabilidade resultante da aplicação
ou do uso de qualquer produto, circuito ou aplicativo aqui descrito, ou
associada a estes.
Nenhuma licença é concedida, de forma expressa ou implícita, por
preclusão consumativa ou de qualquer outro modo sob nenhum direito
de propriedade intelectual da Zebra. Existe uma licença implícita
somente para equipamentos, circuitos e subsistemas contidos nos
produtos da Zebra.
Zebra e a imagem da cabeça da Ze bra são marcas comerciais
registradas da ZIH Corp. O logotipo da Symbol é uma marca comercial
registrada da Symbol Technologies, Inc., uma empresa da Zebra
Technologies.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Garantia
Para ler a declaração completa da garantia de produtos de hardware da
Zebra, acesse: http://www.zebra.com/warranty.
Guia de Consulta Rápida 3
Miniporta USB
Botão de leitura
LED
Botão
Bluetooth/LED
Botão Excluir
Tampa protetora
Introdução
O leitor série CS3000 captura e armazena
códigos de barras para diversos tipos de
utilização, além de transmitir os dados a um host
por meio de conexão USB ou Bluetooth.
Este documento descreve as instruções básicas
p
ara configuração, programação e uso dos
leitores da série CS3000. O leitor está disponível
nas configurações descritas abaixo:
• CS3000 - USB (lote), 0.5 GB de Flash
• CS3070 - USB (lote) e Bluetooth,
0,5 GB de Flash
Cada leitor inclui um cabo host USB. Um berço de
carga t
ambém está disponível para montagem,
carga e conexão do host.
4 Série CS3000
Carregamento
Para carregar o leitor série CS3000, conecte-o a um
PC host usando o cabo host USB ou o berço de
carga. Nenhuma fonte de alimentação é necessária.
O tempo de carga é de aproximadamente 3 horas
para uma bateria completamente descarregada.
Carregando pelo cabo host USB
1. Insira o miniconector USB no cabo host na
porta da interface do leitor.
2. Conecte a outra extremidade do cabo de
interface à porta USB do PC host.
Guia de Consulta Rápida 5

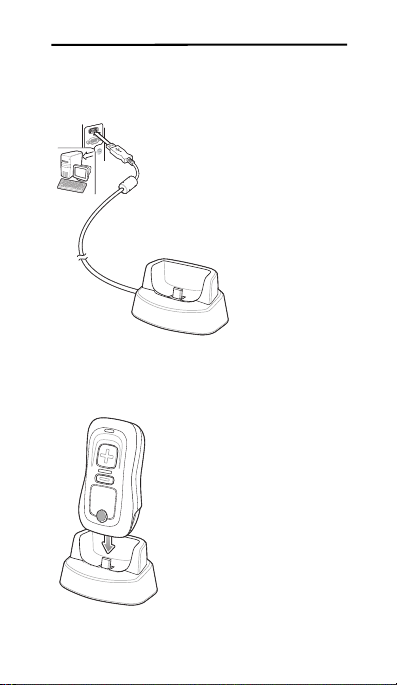

Carregando pelo berço de carga
1. Insira o conector USB do berço em uma porta
USB do PC host.
2. Remova a tampa protetora do leitor.
3. Coloque o leitor no berço, verificando se
o miniconector USB do berço está inserido
na porta de interface do leitor.
6 Série CS3000
Conectando-se a um host
Conexão em lote
Consulte Carregamento, na página 4 para ver
instruções sobre como conectar o leitor a um PC
host usando o USB.
Nota Para acessar o modo de leitura
em lote, o leitor não pode estar
em
parelhado com um host Bluetooth
(aplicável somente ao modelo
CS3070).
Conexão por Bluetooth
Emparelhamento
Para leitores habilitados por RF, emparelhe o host
habilitado para Bluetooth da seguinte forma:
Nota Caso o host não suporte
comunicação por Bluetooth, será
necessário um adaptador para
Bluetooth de terceiros.
1. Pressione o botão de leitura (+) para ativar
o le
itor.
2. Pressione e segure o botão do Bluetooth
(botão redondo com o logo da Zebra) por
5 segundos. O leitor emite um som, e o botão
do Bluetooth começa a piscar rapidamente,
indicando que o leitor está localizável pelo host.
3. No PC host, inicie o aplicativo de
emparelhamento de Bluetooth de terceiros
e coloque o aplicativo no modo de localização
do dispositivo Bluetooth.
Guia de Consulta Rápida 7
4. Selecione o CS3070 da lista de dispositivos
localizáveis. O aplicativo do Bluetooth pode
alertá-lo para ler uma senha que foi gerada
ou para que você crie e leia um código PIN.
5. Faça a leitura de Códigos de barra numéricos,
na página 8 correspondente à senha, depois
a leitura de Enter, na página 9.
O botão do Bluetooth pisca lentamente, indicando
que o leitor foi emparelhado com o host.
Nota O emparelhamento do Bluetooth
será suspendido temporariamente
enquanto estiver sendo carregado
por um cabo USB. Desconectar
o cabo irá restabelecer o
emp
arelhamento do Bluetooth.
Desemparelhando
Para desemparelhar o leitor e o host, pressione o
botão Bluetooth. Ao desemparelhar, o botão do
Bluetooth irá parar de piscar.
Nota Para acessar o modo de leitura
em lote, o leitor não pode estar
em
parelhado com um host Bluetooth
(aplicável somente ao modelo
CS3070).
8 Série CS3000
Códigos de barra numéricos
0
1
2
3
4
5
Guia de Consulta Rápida 9
6
7
8
9
Enter
10 Série CS3000
Opções de comunicação por Bluetooth
Para configurar o leitor para que ele se comunique
com um host por meio de perfis padrões do
Bluetooth, faça a leitura de um dos seguintes
códigos de barras.
• Per
fil da Porta Serial (SPP) - o leitor se
conecta ao host pelo Bluetooth e emula uma
conexão serial. O leitor aceita uma conexão
de entrada que foi solicitada por um host do
Bluetooth.
• Emu
lação de teclado Bluetooth (HID) -
o leitor se conecta ao host pelo Bluetooth
e emula um teclado. O leitor aceita uma
con
exão de entrada que foi solicitada por um
host do Bluetooth.
Perfil da Porta Serial (SPP)
Emulação de teclado Bluetooth (HID)
Guia de Consulta Rápida 11
012345
CERTO
ERRADO
012345
Leitura
Para ler códigos de barras:
1. Aponte o leitor para o código de barras.
2. Pressione o botão de leitura (+).
3. Verifique se a linha de leitura cruza todas as
barras e o espaço do símbolo.
O leitor emite um bipe, e o LED torna-se verde
para indicar uma decodificação bem-sucedida.
Consulte
Indicações ao usuário para definições
dos bipes e do LED.
12 Série CS3000
Nota O leitor não consegue ler os códigos
de barras quando está conectado
ao host pelo cabo host USB.
Excluindo os códigos de barras
No modo em lote, para excluir um código de barras,
aponte o leitor para o código de barras e pressione
o botão Excluir ( - ).
Nota Não é possível excluir códigos de
barras no modo Bluetooth.
Indicações ao usuário
Função
Ler código
de barras do
item
Status da
bateria
Excluir
códigos de
barras
Excluir - item
ão existe
n
Ação do
usuário
Pressione
o botão de
leitura (+)
Segure o
botão de
leitura (+)
por 15
segundos
Segure o
botão
Excluir (-)
(se habilitado)
Verde
piscando ->
verde
sólido
Verde
piscando:
carga
completa
Âmbar
piscando:
tempo de
operação
< 8 horas
Ver melh o
pisc
tempo de
operação
< 1 hora
Âmbar
piscando ->
âmbar
sólido
Âmbar
piscando ->
vermelho
sólido
LED Bip
Bipe alto
e curto
Nenhuma
ando:
Bipe médio
e curto
Longo,
curto e
curto
Guia de Consulta Rápida 13
botão
Excluir (-)
(se habilitado)
3 segundos
após o tempo
de leitura
Segure o
botão
Excluir (-)
Conecte o
leitor ao host
Segure os
botões de
leitura (+)
e Excluir (-)
por 6
segundos
Segure o
botão
Bluetooth por
5 segundos
Pressione
qualquer
botão
Ação do
usuário
Função
Apagar tudo Segure o
Apagar tudo
(opções
Excluir e
Apagar tudo
desabilitadas)
Conexão
USB com
host
Gatilho de
proteção dos
dados
(quando
habilitado)
Habilitar rádio
Bluetooth
localizável
Rádio
Bluetooth
emparelhado
Rádio
Bluetooth
fora de
alcance do
host
Rádio
Bluetooth
volta ao
alcance do
host
LED Bip
Âmbar
piscando ->
âmbar
sólido
Nenhuma Nenhuma
Âmbar
piscando:
carregando;
verde
sólido carregado
Nenhum ->
âmbar
sólido
LED azul
piscando
rapidamente
LED azul
piscando
lentamente
LED
desligado
LED azul
piscando
lentamente
2 bipes
médios
longos
Baixo e alto
Curto,
longo e
curto
Bipe
Curto,
baixo e alto
Curto, alto
e baixo
Curto,
baixo e alto
14 Série CS3000
Transmitindo dados do código de barras para o host
Transferindo dados de um leitor em lote
O arquivo BarcodeFile.txt, no diretório \Scanned
Barcodes do leitor, armazena os dados do código
de barras (lote) lido. Conecte o leitor ao PC host
usando um cabo de host USB ou o berço de carga e
use o Windows Explorer para procurar o leitor. Copie
o arquivo de dados do código de barras no host.
Nota O leitor ainda suporta um recurso
de execução automática, em que o
cliente pode criar um arquivo
autorun.inf para copiar
automaticamente os dados no host
logo no início da conexão.
Para apagar os dados do código de barras, exclua
o a
rquivo BarcodeFile.txt do leitor ou leia o código
de barras Apagar dados no Guia de Referência
do Produto.
Transferindo dados de um leitor RF
Quando o leitor é emparelhado com um host
através do Bluetooth, os dados são transmitidos
ao host depois de cada leitura e não são
armazenados no leitor a menos que ele saia do
alcance do host. Nesse caso, se o leitor não for
novamente emparelhado com o host dentro do
período limite, ele armazenará os dados em um
arquivo em lote. Esses dados deverão ser
manualmente copiados no host.
Guia de Consulta Rápida 15
Solução de problemas
Problema Possíveis soluções
O laser é emitido, mas
o leitor não decodifica
o código de barras.
O LED do leitor
torna-se vermelho
sólido por alguns
segundos.
O leitor não é
totalmente carregado.
O LED do Bluetooth
desliga.
O leitor emite bipes
por 5 segundos
longos
ao ler um código de
barras.
Verifique se o leitor está
programado para o tipo
de código de barras lido.
Certifique-se de que o
símbolo não está deformado.
Leia outros códigos de
barras do mesmo tipo.
Mova o leitor para mais
perto ou mais longe do
código de barras.
Carregue a bateria.
Consulte
Carregamento,
na página 4
Verifique se o leitor está
conectado a um hub USB
habilitado (máx. 5 V, 500mA).
O leitor está fora de alcance;
aproxime-o do host e
pressione qualquer botão
para emparelhar
novamente com o host.
Memória cheia; baixe os
dados do código de barras
no host e apague a memória.
.
16 Série CS3000
Informações regulamentares
Este guia aplica-se aos seguintes núm eros de modelos: CS3070, CS3000.
As informações sobre opções sem fio se aplicam apenas ao CS3070.
Todos os dispositivos da Zebra são projetados para atender às normas e
aos regulamentos dos locais onde serão vendidos e serão etiquetados
conforme requerido.
Documentos traduzidos podem ser encontrados no site:
http://www.zebra.com/support.
Qualquer alteração ou modificação em equipamentos da Zebra que não
seja expressamente aprovada pela Zebra invalidará a autoridade do
usuário de operar esses equipamentos.
Tecnologia sem fio Bluetooth®
Este é um produto Bluetooth® aprovado. Para obter mais informações
ou consultar a Listagem de produtos finais, acesse
https://www.bluetooth.org/tpg/listings.cfm
Aprovações de países para dispositivos sem fio
Etiquetas de regulamentações, sujeitas à certificação, são aplicadas ao
dispositivo, significando a aprovação do uso do(s) rádio(s) nos seguintes
países: Estados Unidos, Ca nadá e Europa
Consulte a Declaração de Conformidade da Zebra (DoC) para obter
detalhes sobre as etiquetas de cada país. Esse documento está
disponível em http://www.zebra.com/doc.
Nota 1: para produtos de 2,4 GHz ou de 5 GHz: a Europa inclui Áustria,
Bélgica, Bulgária, Rep ública Tcheca, Chipre, Dinamarca, Estô nia,
Finlândia, França, Alem anha, Grécia, Hungria, Islândia, Irlanda, It ália,
Letônia, Liechtenstein, Lituânia, Luxemburgo, Malta, Holanda, Noruega,
Polônia, Portugal, Romê nia, República Eslovaca, Eslovênia, Espanha,
Suécia, Suíça e Reino Unido.
A operação do dispositivo sem aprovação regulamentada
é ilegal.
Recomendações de saúde e segurança
Recomendações ergonômicas
Cuidado: para evitar ou minimizar o risco potencial de lesão ergonômica,
siga as recomendações abaixo. Consulte a Comissão Interna de
Prevenção de Acidentes (CIPA) local para certificar-se de estar
cumprindo os programas de segurança de sua empresa a fim de evitar
lesões entre seus funcionários.
• Reduza ou elimine movimentos repetitivos
• Mantenha um a postura natural
• Reduza ou elimine o excesso de força
• Mantenha os objetos de uso freqüente a uma distância
confortável
1
.
Guia de Consulta Rápida 17
• Execute as tarefas na altura apropriada
• Reduza o u elimine vibrações
• Reduza ou elimine a pressão direta
• Proporcio ne estações de trabalho ajustáveis
• Proporcio ne espaço adequado
• Proporcione um ambiente de trabalho conveniente
• Melhore os procedimentos de trabalho
Nota: a seção a seguir se aplica apenas a computadores portáteis.
Instalação no veículo
Os sinais de RF podem afetar sistemas eletrônicos de motores de
veículos instalados ou protegidos inadequadamente (inclusive sistemas
de segurança). Consult e o fabricante ou seu representante para obter
informações sobre o veículo. Você também deve consultar o fabricante
do equipamento que foi adicionado ao veículo.
Um air bag infla com muita força . NÃO coloque objetos, inclusive
equipamentos instalados ou sem fio portáteis, no local de acionamento
do air bag ou em sua área de implantação. Se um equipamento sem fio
para veículo estiver instalado inadequadamente e o air bag inflar, podem
ocorrer lesões grav es.
Posicione o dispositivo em um local de fácil alcance. Certifique-se de
que consegue acessar o dispositivo sem precisar tirar os olhos do trânsito.
Nota: não é permitida a conexão de um dispositivo de alerta que acione
a buzina ou as lanternas do veículo quando uma chamada é recebida
em vias públicas.
Segurança na estrada
NÃO faça anotações nem use o dispositivo quando estiver dirigindo.
Escrever uma lista de afazeres ou folhear as páginas de uma agenda
tira a atenção da responsabilidade principal, que é dirigir com segurança.
Quando estiver ao volante de um carro, a direção é sua
responsabilidade primordial. Preste total atenção à direção. Consulte as
leis e os regulamentos relacionados ao uso de dispositivos sem fio no
trânsito. Obedeça-os sempre.
"O setor de produtos sem fio lembra que você deve usar o dispositivo/
telefone com segurança enqu anto dirige".
Orientações sobre o uso de dispositivos sem fio
Obedeça a todos os avisos relacionados ao uso de dispositivos sem fio.
Ambientes potencialmente perigosos - Uso em veículos
Lembre-se de observar as restrições quanto ao uso de dispositivos
radiotransmissores em depósitos de combustível, indústrias químicas,
etc. e em áreas nas quais o ar contenha elementos ou partículas químicas
(como partículas, poeira ou pós metálicos) e em qualquer outra área em
que você normalmente seria aconselhado a desligar o motor do veículo.
Segurança em aeronaves
Desligue seu dispositivo sem fio quando for instruído pela tripulação da
aeronave ou pelo pessoal do aeroporto. Se o dispositivo oferecer um
18 Série CS3000
"modo de vôo" ou algum recurso semelhante, consulte a tripulação
quanto ao seu uso durante o vôo.
Segurança em hospitais
Dispositivos sem fio transmitem energia de radiofrequência e podem
afetar equipamento elétrico médico.
Dispositivos sem fio devem ser desligados sempre que solicitado em
hospitais, clínicas e instalaç ões médicas. Essas solicitações previnem
possíveis interferências em equipamentos médicos sensíveis.
Marcapasso
Os fabricantes de marca- passos recomendam uma distância mínima de
15 cm entre o dispositivo se m fio e o marca-passo para evitar possível
interferência no marca-passo. Essas recomendações condizem com
pesquisas independentes e recomendações da Wireless Technology
Research.
Pessoas com marca-passos:
• Devem SE MPRE manter uma distância de, pelo menos,
15 cm (6 pol) entre seu marca-passo e o disposi tivo quando
este estiver LIGADO.
• Não devem transportar o dispositivo no bolso da camisa.
• Devem us ar o fone de ouvido o mais distante possível do
marca-passo para minimizar o risco de interferência.
• Se você suspeitar que esteja ocorrendo interferência,
DESLIGUE o dispositivo.
Outros equipamentos médicos
Consulte seu médico ou o fabricante do dispositivo para verificar se a
operação do produto sem fio pode causar interferência no uso do
equipamento médico.
Diretrizes de exposição à RF
Informações sobre segurança
Redução da exposição à RF - Use corretamente
Somente opere o dispositivo de acordo com as instruções fornecidas.
Internacional
O dispositivo segue padrões reconhecidos internacionalmente para
exposição humana a campos eletromagnéticos de dispositivos de rádio.
Para obter informações sobre os dados "internacionais" de exposição
humana a campos eletromagnéticos, consulte a Declaração de
Conformidade (DoC) da Ze bra em http://www.zebra.com/doc.
UE
Dispositivos portáteis
Para atender aos requisitos de exposição a RF da CE, este dispositivo
deve ser operado com a mão a uma distância mínima de 20 cm ou mais
do corpo. Outras configurações operacionais devem ser evitadas.
Guia de Consulta Rápida 19
MADE IN CHINA
P/N:XXXXXX-XXXXXXXXXXX
(S)S/N:XXXXXXXXXXXXXXXXX MFD: 23SEP09
Mod: CS3000
5V 0.85A
CM-2
EUA e Canadá
Declaração sobre posicionamento
Para estar em conformidade com o requisito de exposição a
radiofrequência da FCC, a antena usada para este transmissor não deve
ser posicionada lado a lado nem operar concomitantemente com outro
transmissor/antena, exceto aqueles já aprovados neste documento.
Dispositivos portáteis
Para atender aos requisitos de exposição à RF da FCC, este dispositivo
deve ser operado com a mão a uma distância de separação mínim a de
20 cm ou mais do corpo. Outras configurações operacionais devem ser
evitadas.
Dispositivos a laser
Em conformidade com 21CFR1040.10 e 1040.11,
exceto as variações, de ac ordo com as especificações
do laser nº 50, de 24 de junho de 2007, e IEC/EN
60825-1:2007 e/ou IEC/EN 60825-1:2014.
etiquetas do dispositivo.
Os dispositivos a laser Classe 1 não são considerados perigosos
quando usados para o propósito a que foram destinados. A declaração
a seguir é obrigatória para que se cump ram as exigências internacionais
e dos EUA:
Cuidado: o uso de controles e ajustes ou a execução de procedimentos
diferentes daqueles aqui especificados podem resultar em exposição
prejudicial à radiação laser.
Etiquetagem do leitor
Etiquetagem do CS3000
A classificação do laser est á marcada em uma das
N410
ICES/NMB-003
MIN-CS3000(B)
CLASS B
20 Série CS3000
MIN-CS3070(B)
CCAI10LP1250T0
N410
204WW21007500
CMIIT ID: 2010DJ5034
ICES/NMB-003 CLASS B
Etiquetagem do CS3070
MADE IN CHINA
P/N:XXXXXX-XXXXXXXXXXX
(S)S/N:XXXXXXXXXXXXXXXXX MFD: 23SEP09
Fonte de alimentação
Use SOMENTE uma fonte APROVADA pela, Tipo nº 50-14000 ou
PWRS-14000, de encaixe direto, marcada como Classe 2 ou LPS ou
SELV, classificada como 5 VCC, mín. 0,85 A (IEC60950-1). O us o de
uma fonte de alimentação alternativa invalidará quaisquer aprovações
dadas a esta unidade e poderá torná-la perigosa.
Baterias
Taiwan - Reciclagem
A EPA (Environmental Protection Administration, Administração de
Proteção Ambiental) exige que as empresas de fabricação e importação
de baterias secas que estejam em conformidade com o Artigo 15 da
Waste Disposal Act (Lei de Remoção de Resíduos) indiquem os
símbolos de reciclagem em baterias usadas no comércio, em brindes ou
promoções. Entre em contato com um reciclador taiwanês qualificado
para descartar a bateria adequadamente.
Informações sobre a bateria
As baterias recarregávei s da Zebra foram desenvolvidas e construídas
de acordo com os mais altos padrões do setor.
No entanto, o tempo de operação e de armazenamento da bateria tem
um limite após o qual essa precisará ser substituída. Muitos fatores
afetam a vida útil das bateri as, como calor, frio, condições ambientais
adversas e quedas graves.
Mod: CS3070
FCC ID:UZ7CS3070
5V 0.85A
IC:109AN-CS3070
CM-2
Guia de Consulta Rápida 21
Quando armazenadas por mais de 6 (seis) meses, as baterias podem
sofrer deteriorações irreversíveis na sua qualidade. Armazene as
baterias com carga completa ou pela metade em um local seco e
arejado, deixando-as fora do equipamento para prevenir perda de
capacidade, oxidação e vazament o eletrolítico. Ao armazenar baterias
por um ano ou mais, o nível da carga deve ser verificado no mínimo uma
vez por ano, e é necessário carr egá-las por completo ou até a metade.
Substitua a bateria quando detectar uma perda significativa na duração
da sua carga. Para obter mai s informações sobre as baterias da Zebra,
visite: https://www.zebra.com/batterybasics
Diretrizes de segurança da bateria
• O local onde as unidades são carregadas deve estar livre de
detritos e de produtos químicos e materiais combustív eis.
Tome cuidados especiais ao carregar o dispositivo em
ambientes não comerciais.
• Siga as diretriz es de uso, armazenamento e carregamento da
bateria, fornecidas no guia do usuário.
• O uso ina dequado da bateria pode provocar incêndio,
explosão ou outro risco.
Nota: verifique a faixa de temperatura correta do produto no marcador
a seguir:
• Para carr egar a bateria do dispositivo móvel, as temperaturas
da bateria e do carregador devem estar entre 0 °C e +45 °C
(+32 °F e +113 °F).
• Não use bater ias ou carregadores não compatíveis. O uso de
uma bateria ou carregador incompatível pode constituir risco
de incêndio, explosão, vazamento etc. Se tiv er alguma dúvida
a respeito da compatibilidade de uma bateria ou carregador,
entre em contato com o suporte técnico da Zebra.
• Disposit ivos que utilizam uma porta USB como fonte de
carregamento só devem ser conectados a produtos com
o logotipo USB-IF ou que tenham concluído o programa de
certificação do USB-IF.
• Não desmonte , abra, esmague, flexione, deforme, fure nem
desmonte a bateria.
• O impacto ca usado pela queda de qualquer dispositivo a
bateria em uma superfície rígida por fazer com que a bateria
seja superaquecida.
• Não su bmeta a bateria a curto-circuito nem permita que objetos
condutores ou metálicos entrem em contato com seus terminais.
• Não mod ifique nem remanufature, não tente inserir objetos
estranhos na bateria, não a submerja nem a exponha a água ou
outros líquidos, e não a exponha ao fogo, explosão ou outro risco.
22 Série CS3000
• Não deixe nem armazene o equipamento em áreas que possam
alcançar temperaturas altas, como veículos estacionados, ou
próximo a aquecedores ou outras fontes de calor. Não
coloque a bateria em fornos a microondas ou em secadores.
• O uso da bateria por crianças deve ser supervisio nado.
• Siga as regulamentações locais para o pronto descarte de
baterias recarregáveis usadas.
• Não descarte as baterias em fogo.
• Procure um médico imediatamente em caso de ingestão da
bateria.
• S e houver vazamento da bateria, não deixe que o líquido entre
em contato com a pele ou olhos. Caso tenha havido contato, lave
a área afetada com água em abundância e procure um médico.
• Se susp eitar de danos ao equipamento ou à bateria, entre em
contato com o suporte técnico da Zebra e marque uma
inspeção.
Requisitos de interferência de radiofrequência – FCC
Nota: este equipamento foi testado e
concluiu-se que está em conformidade
com os limites para dispositivo digital da
Classe B, de acordo com o Capítulo 15
das Normas da FCC. Esses limites foram
estabelecidos para garantir a proteção
em instalações residenciais. Este equipamento gera, usa e pode irradiar
energia de radiofrequência e, se não for instalado e usado de acordo
com as instruções, poder á causar interferência prejudicial às
radiocomunicações. Todavia, não existe garantia de que não ocorra
interferência em uma ins talação particular. Se este equipamento causar
interferência prejudicial à recepção de rádio ou televisão, o que pode ser
determinado desligando e ligando o equipamento, o usuário deverá tentar
corrigir a interferência usando uma ou mais das seguintes medidas:
• Reorientar ou reposicionar a antena receptora
• Aumentar a distância entre o equipamento e o receptor
• Conectar o equ ipamento à tomada de um circuito diferente
daquele ao qual o receptor está conectado
• Consu ltar o revendedor ou um técnico experiente em rádio/TV
para obter ajuda.
Radiotransmissores (Capítulo 15)
Este dispositivo está em c onformidade com o Capítulo 15 das Normas
da FCC. A operação está sujeita às duas seguintes condições: (1) este
dispositivo não pode ca usar interferência prejudicial; e (2) este
dispositivo deve aceitar qualquer interferência recebida, inclusive
interferência que possa causar operação indesejada.
razoável contra a interferência prejudicial
Guia de Consulta Rápida 23
Requisitos de interferência de radiofrequência – Canadá
Este equipamento digital Classe B está em conformidade com a norma
canadense ICES-003.
Cet appareil numérique de la classe B est conforme à la norme
NMB-003 du Canada.
Radiotransmissores
Este dispositivo está em conformidade com a norma RSS 210 da
Industry Canada. A operação está sujeita às duas seguintes condições:
(1) este dispositivo não pode causar interferência prejudicial; e (2) este
dispositivo deve aceitar qualquer interferência recebida, inclusive
interferência que possa causar operação indesejada.
Rótulos indicadores: o te rmo "IC:" próximo à certificação de rádio
significa que o dispositivo está em conformidade com as especificações
técnicas da indústria canadense.
Marca CE e Área Econômica Europeia (EEA)
Declaração de Conformidade para dispositivos sem fio CS3070
A Zebra declara por meio desta que est e equipamento de rádio está em
conformidade com a Diretiva 2011/65/EU 2014/53/EU. O texto completo
da Declaração de Conformida de da UE está disponível no seguinte
endereço da Internet: www.zebra.com/doc.
Declaração de Conformidade do CS3000
Por meio desta publicação, a Zebra declara que este dispositivo está em
conformidade com todas as Diretivas aplicáveis, 2014/30/EU,
2014/35/EU e 2011/65/EU. O texto compl eto da Declaração de
Conformidade da UE está disponível no seguinte endereço da Internet:
http://www.zebra.com/doc.
24 Série CS3000
기 종 별 사 용 자 안 내 문
B급 기기
(가정용 방송통신기기)
이 기기는 가정용(B급)으로 전자파적합등록을
한 기기로서 주로 가정에서 사용하는 것을 목적
으로 하며, 모든 지역에서 사용할 수 있습니다.
Japão VCCI (Voluntary Control Council for Interference)
Classe B ITE
Este é um produto Classe B segundo o padrão do VCCI (Voluntary
Control Council for Interference from Information Technology
Equipment). Se for us ado nas proximidades de um aparelho de rádi o ou
televisão em um ambiente doméstico, este produto poderá causar
interferência de rádio. Instale e utilize o equipamento de acordo com o
manual de instruções.
Declaração para a Classe B ITE - Coreia
Classe B (Dispositivo de comunicação por transmissão para uso doméstico):
Este dispositivo obteve registro na EMC principalmente para uso
doméstico (Classe B) e pode ser utilizado em todas as áreas.
Outros países
Brasil
Regulatory declara tions for CS3070 - BRAZIL
Note: The certification mark applied to the CS3070 is for Restrict
Radiation Equipment. This equipment operates on a secondary basis
and does not have the right for protection against harmful interference
from other users includ ing same equipment types. Also this equipment
must not cause interferen ce to systems operating on primary basis.
For more informatio n consult the website www.anatel.gov.br
Declarações Regulamentares para CS3070 - Brasil
Nota: "a marca de certificação se aplica ao Transceptor, modelo
MC9090. Este equipamento opera em caráter secundário, isto é, não
tem direito a proteção contra interferência prejudicial, mesmo de
estações do mesmo tipo, e não pode causar interferência a sistemas
operando em caráter primário."
Para obter mais informações sobre a ANATEL, consulte o site:
www.anatel.gov.br
Guia de Consulta Rápida 25
CHILE
"Este equipo cumple con la Resolución No 403 de 2008, de la
Subsecretaria de telecomunicaciones, relativa a radiaciones
electromagnéticas."
"This device complies with the Resolution Not 403 of 2008, of the
Undersecretary of telec ommunications, relating to electromagnet ic
radiation."
México
Faixa de frequência restrita a: 2,450 - 2,4835 GHz.
Taiw an
AVI SO!
De acordo com: Regulamentos administrativos sobre Dispositivos Com
Radiação de Ondas de Rádio de Baixa Energia
Artigo 12
Nenhuma empresa, empreendimento ou usuário tem permissão para alterar
a frequência, aumentar a potência do transmissor ou alterar a característica
original, assim como o desempenho de dispositivos de radiofrequência de
baixa energia aprovados sem a permissão concedida pelo DGT.
Artigo 14
Os dispositivos de radiofrequência de baixa energia não devem
influenciar a segurança aérea nem interferir em comunicações le gais; se
descoberto, o usuário deverá cessar a operação imediatamente até não
haver mais interferência.
Por comunicações legais , define-se comunicações de rádio oper adas
em conformidade com a Lei de Telecomunicações.
Os dispositivos de radiofre quência de baixa energia devem ser
suscestíveis à interferência de comunicações legais ou dispositivos de
radiação de ondas de rádio ISM.
Coreia
No caso de equipamentos de rádio que utilizam frequências de 2400 a
2483,5 MHz ou 5725 a 5825 MHz, as duas expressões a seguir devem
ser exibidas:
1. "Este equipamento de rád io pode ser interferido durante a operação."
2. "Este equipamento de rádio não pode fornecer serviços relevantes à
segurança da vida humana, u ma vez que pode sofrer interferência" em
todo o manual de usuário, etc.
26 Série CS3000
Resíduos de Equipamentos Eletro-Eletrônicos (WEEE)
English: For EU Customers: All products at the end of their life must
be returned to Zebra for r ecycling. For information on how to return
product, please go to: http://www.zebra.com/weee.
Bulgarish: За клиенти от ЕС: След края на полезния им живот
всички продукти трябва да се връщат на Zebra за рециклиране. За
информация относно връщането на продукти, моля отидете на
адрес: http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení
jejich životnosti vrátit spoleènosti Zebra k recyklaci. Informace o
zpùsobu vrácení produktu najdete na webové stránce:
http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til
recirkulering, når de er udtjent. Læs oplys ningerne om returnering af
produkter på: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle P rodukte müssen am
Ende ihrer Lebensdauer zu m Recycling an Zebra zurückgesandt
werden. Informationen zur Rücksendung von Produkten finden Sie
unter http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της
διάρκειας ζωής τους, π
ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή
ενός προϊόντος, επισκεφθείτε τη διεύθυνση
http://www.zebra.com/weee στο ∆ιαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada
taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks
toote tagastamise kohta külastage palun aadressi:
http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todo s los productos
deberán entregarse a Zebra al final de su ciclo de vida para que sean
reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com /weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de
cycle de vie doivent être retournés à Zebra pour recyclage. Pour de
plus amples informations sur le retour de produits, consultez :
http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i pr odotti che sono giunti al termine
del rispettivo ciclo di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione,
visitare il seguente sito Web: http ://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir
jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par
produktu nogādāšanu Zebra, lūdzu, skatiet:
http://www.zebra.com/weee.
ρέπει να επιστρέφονται στην Zebra για
Guia de Consulta Rápida 27
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos
laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra
vállalathoz kell eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a
http://www.zebra.com/weee weboldalr a.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jku nu waslu fl-aħħar
tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zeb ra
għar-riċiklaġġ. Għal aktar tagħrif dwar kif għa ndek tirritorna l-prodott,
jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het
einde van hun levensduur naar Zebra te worden teruggezonden voor
recycling. Raadpleeg http://www.zebra.c om/weee voor meer informatie
over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji nale¿y zwróciæ do firmy Zebra w celu ic h utylizacji. Informacje
na temat zwrotu produktów znajduj¹ siê na stronie internetowej
http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produt os no fim de vida
devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o produto, visite:
http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate prod usele, la sfârşitul duratei
lor de funcţionare, trebuie returnate la Zebra pentru reciclare. Pentru
informaţii despre returnarea produsului, accesaţi:
http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobk y musia byť po
uplynutí doby ich životnosti vrátené spoločnosti Zebra na recykláciu.
Bližšie informácie o vrátení výrobko v nájdete na:
http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske
dobe vrniti podjetju Zebra za reciklaž o. Za informacije o vraèilu izdelka
obišèite: http://www.zebra.com/wee e.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön , kun tuotetta ei enää käytetä.
Lisätietoja tuotteen palauttamisesta on osoitteessa
http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin
livslängd måste returneras till Zebra för återvinning. Information om hur
du returnerar produkten finns på http://www.zebra.com/weee
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri
dönüştürme için Zebra'ya iade edilmelidir . Ürünlerin nasıl iade edileceği
hakkında bilgi için lütfen şu adresi ziyaret edin:
http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se p roizvodi po isteku vijeka
trajanja moraju vratiti tvrtki Zebra na re cikliranje. Informacije o načinu
vraćanja proizvoda potražite na web-stranici: www.zebra.com/weee
.
Informações sobre assistência
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
©2017 ZIH Corp e/ou suas afiliadas. Todos os direitos
reservados. ZEBRA e a cabeça estilizada da Zebra são
marcas comerciais da ZIH Corp., registradas em várias
jurisdições por todo o mundo. Todas as demais marcas
registradas são de propriedade de seus respectivos
proprietários.
72E-136598-04BP Revisão A - Maio de 2017
técnica
Em caso de problemas no uso do equipamento,
entre em contato com o suporte técnico ou de
sistemas de suas instalações. Se houver algum
problema com o equipamento, eles entrarão em
contato com o suporte técnico da Zebra no
endereço: http://www.zebra.com/support.
Para obter a versão mais recente deste guia,
acesse: http://www.zebra.com/support.
Loading...
