CR2278-PC
Socle de présentation
Guide de référence
rapide
2 Socle de présentation CR2278-PC
Présentation
Le socle de lecteur imageur sans fil CR2278-PC (présentation) sert de
chargeur et d'interface de communications pour le lecteur imageur sans
fil DS2278. Le CR2278-PC peut être posé sur une table ou monté sur un
support en L (à se procurer auprès d'un fournisseur tiers).
Le socle reçoit les données du lecteur imageur par l'intermédiaire d'une
radio Bluetooth, puis transmet ces données à l'hôte par l'intermédiaire du
câble joint. Le socle permet également de charger la batterie interne du
lecteur imageur lorsque ce dernier est connecté. Une fois inséré dans le
socle, le lecteur imageur peut être chargé à l'aide d'une source
d'alimentation externe ou d'un câble USB relié à l'hôte.
Ce document regroupe les instructions de base pour l'installation du socle.
Équipement fourni
Le package du socle inclut un socle CR2278-PC.
Accessoires
• Alimentation, le cas échéant.
• Câble hôte pour la connexion à une interface hôte.
Conservez l'emballage qui vous servira en cas de renvoi ou de période
prolongée de non-utilisation. Assurez-vous que l'équipement est en bon
état. Si un élément est endommagé ou manquant, contactez
immédiatement le service d'assistance Zebra.
Documentation connexe
• Guide de démarrage rapide du lecteur imageur DS2278,
réf. MN-002916-xx.
• Guide de référence produit du lecteur imageur DS2278,
réf. MN-002915-xx.
Tous les documents et leurs versions traduites sont disponibles à
l'adresse suivante : www.zebra.com/support
.
Informations sur les services
Si l'utilisation de votre unité ou son fonctionnement vous pose des
problèmes, contactez votre support technique ou système. Si
l'équipement est défectueux, l'équipe de support contactera l'assistance
Zebra à l'adresse : http://www.zebra.com/support
Pour consulter la dernière version de ce guide, rendez-vous sur le site
suivant : http://www.zebra.com/support
.
.
Guide de référence rapide 3
Contacts chargement/
communication
Code-barres de couplage
(à l'arrière)
Indicateur LED
Pieds en caoutchouc
Pieds en caoutchouc
Port
d'interface
hôte
Trous de vis filetées
en laiton pour station
de montage (2 M4 x 5 mm)

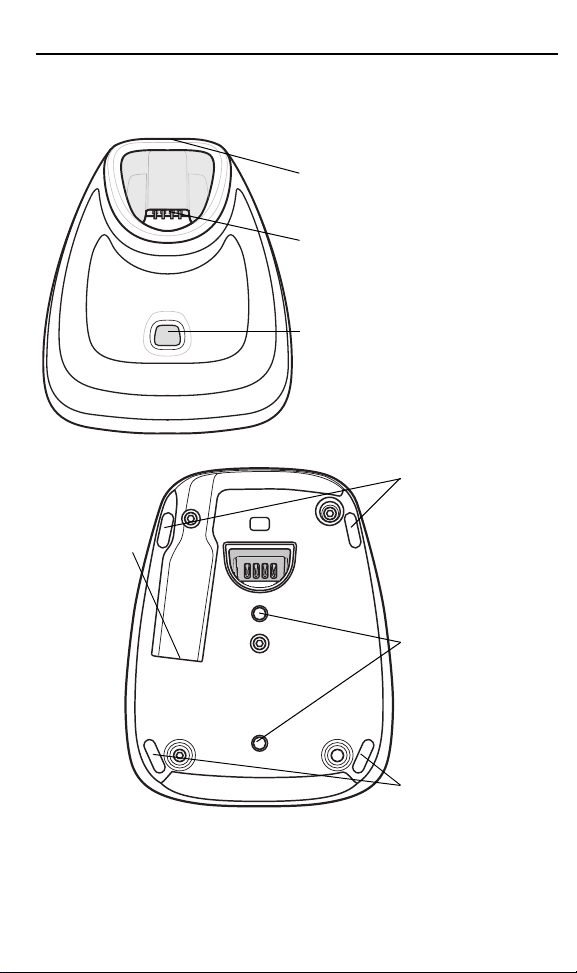

Caractéristiques du socle
Vue du dessus
Vue du dessous
Connexions du socle
1. Branchez le câble sur le module d'alimentation et une source
d'alimentation en CA, le cas échéant. Cela permet d'assurer la
détection de l'hôte et d'éviter de réduire par inadvertance la puissance
du socle à cause d'une mauvaise détection de l'hôte.
4 Socle de présentation CR2278-PC
2. Insérez le câble d'interface dans le port approprié côté hôte.
3. Insérez le câble d'interface dans le port hôte du socle.
4. Associez le lecteur imageur au socle en l'insérant dans le socle ou en
lisant le code-barres de couplage.
5. Le cas échéant, lisez le code-barres de l'hôte (pour les interfaces qui
ne sont pas détectées automatiquement). Consultez le Guide de
référence produit.
Changement d'interface hôte
Pour connecter le lecteur à un autre hôte ou pour changer de câble de
liaison :
1. Débranchez le câble d'interface de l'hôte.
2. Débranchez le module d'alimentation du câble hôte, le cas échéant.
3. Connectez le câble d'interface au nouvel hôte ou le nouveau câble
d'interface à l'hôte existant.
4. Connectez de nouveau le module d'alimentation, si nécessaire.
5. Le cas échéant, lisez le code-barres de l'hôte (pour les interfaces qui
ne sont pas détectées automatiquement). Consultez le Guide de
référence produit.
Utilisation d'un bloc d'alimentation CC
Le socle peut fonctionner depuis l'alimentation de l'hôte, si disponible. Si
l'alimentation de l'hôte est limitée ou n'est pas disponible, vous pouvez
utiliser un bloc d'alimentation CC externe avec certains câbles d'interface
d'hôte prenant en charge une prise d'alimentation.
ATT ENTI ON Débranchez toujours le bloc d'alimentation CC
AVANT de déconnecter le câble à l'extrémité hôte.
Autrement, le socle pourrait ne pas reconnaître le
nouvel hôte.
Montage du socle
Lorsque le socle est placé sur un bureau, les pieds en caoutchouc à
l'arrière du socle en assurent l'adhérence et protègent les surfaces.
Pour monter le socle sur un bureau ou sur un support en L (avec un
support de fixation tiers) :
1. Connectez les câbles d'interface et d'alimentation au socle (voir la
section Connexions du socle à la page 3).
2. Fixez fermement le socle sur la surface à l'aide deux vis M4.
3. Insérez le lecteur imageur dans le socle.
Guide de référence rapide 5
Insertion du lecteur imageur dans le socle.
ATTENTION
Veillez à éviter tout contact entre des liquides et le socle.
Envoi des données à l'ordinateur hôte
Le socle reçoit les données du lecteur imageur par l'intermédiaire d'une
connexion radio sans fil et les transmet à l'ordinateur hôte par
l'intermédiaire du câble hôte. Le lecteur imageur et le socle doivent être
appariés pour assurer les communications sans fil.
Couplage
REMARQUE Le code-barres de couplage qui connecte le lecteur
Le couplage est le processus par lequel un lecteur imageur établit la
communication avec un socle. Pour coupler le lecteur imageur et le socle, lisez
le code-barres de couplage. Une séquence de bips aigu/grave/aigu/grave
indique que le code-barres de couplage a été décodé. Lorsque la connexion
entre le socle et le lecteur imageur est établie, un signal sonore grave/aigu est
émis.
imageur à un socle est unique pour chaque socle.
N'essayez pas de lire des données ou des paramètres
avant que le couplage soit terminé.
C'est seulement une fois associé au socle que le
lecteur imageur tente automatiquement de se
reconnecter à un appareil distant lorsqu'une
déconnexion se produit en raison d'une perte de
communication de la radio. Reportez-vous au Guide de
référence produit pour de plus amples informations.
