Zanussi ZU1400 User Manual

CHLADNIÈKA

ZU 1400

NÁVOD K POUITÍ

Obsah

Pokyny k likvidaci obal˘ 2
BezpeËnostnÌ upozornÏnÌ a d˘leûitÈ pokyny

Pro uûivatele

Popis chladniËky 4
PouûitÌ 4

UvedenÌ do provozu 4
Regulace teploty 4
Pokyny ke spr·vnÈmu chlazenÌ potravin a n·poj˘
V˝ökovÏ nastavitelnÈ ukl·dacÌ plochy 5
V˝ökovÈ nastavenÌ ukl·dacÌ p¯ihr·dky na vnit¯nÌ
stranÏ dve¯Ì 6
Odmrazov·nÌ chladniËky 6

Udrûba 7

PravidelnÈ ËiötÏnÌ 7
Mimo¯·dnÈ ËiötÏnÌ 7
Vnit¯nÌ osvÏtlenÌ 7
OdstavenÌ chladniËky 8

OdstraÚov·nÌ poruch 8

Pro instalatÈra

3

5

TechnickÈ ˙daje 9
UmÌstÏnÌ 9
P¯ipojenÌ do elektrickÈ sÌtÏ 9
»iötÏnÌ vnit¯ku chladniËky 9
P¯Ìprava vÏtracÌho panelu 10
V˝mÏna zavÌr·nÌ dve¯Ì 10
Vestavba pod pracovnÌ desku 11
Mont·û krytu soklu 13
Z·ruka, servis a n·hradnÌ dÌly 14

Pokyny k likvidaci obal˘

Obaly a pomocnÈ obalovÈ prost¯edky naöich velk˝ch elektrospot¯ebiˢ jsou s v˝jimkou d¯eva recyklovatelnÈ a
mÏly by se pokud moûno odevzdat k recyklaci.
DoporuËujeme:

n obaly z papÌru, lepenky a vlnitÈ lepenky byste mÏli odvÈzt do p¯Ìsluön˝ch kontejner˘,
n plastovÈ Ë·sti obal˘ byste mÏli rovnÏû dopravit do p¯Ìsluön˝ch kontejner˘; pokud je v mÌstÏ bydliötÏ nem·te,

m˘ûete tyto materi·ly odevzdat do domovnÌho odpadu.

Jako pomocnÈ obalovÈ prost¯edky jsou u n·s povoleny jen recyklovatelnÈ plasty, nap¯.:

V tÏchto p¯Ìkladech p¯edstavuje
PE - polyetylen ** 02 = PE-HD; 04 = PE-LD
PP - polypropylen
PS - polystyren

PLASTOV… SOU»¡STI

Ke zjednoduöenÌ likvidace a/nebo recyklace odpad˘ je vÏtöina materi·l˘ z tohoto spot¯ebiËe oznaËena tak, aby
je bylo moûnÈ identifikovat.

>

>

2

BezpeËnostnÌ upozornÏnÌ
a d˘leûitÈ pokyny

Je velmi d˘leûitÈ, abyste si tento n·vod k obsluze uschov·vali s chladniËkou. Kdybyste pak spot¯ebiË
prod·vali nebo nÏkomu jinÈmu p¯ed·vali, je nutnÈ, abyste k nÏmu p¯iloûili i tento n·vod, aby takÈ nov˝
majitel byl informov·n o provozu spot¯ebiËe a odpovÌdajÌcÌch bezpeËnostnÌch upozornÏnÌch.
Tato upozornÏnÌ byla vypracov·na k vaöÌ ochranÏ, p¯ÌpadnÏ k ochranÏ dalöÌch uûivatel˘. Proto v·s
û·d·me, abyste si je pozornÏ p¯eËetli, neû spot¯ebiË uvedete do provozu.

BezpeËnost

n Tuto chladniËku majÌ obsluhovat pouze dospÏlÌ. Je

bezpodmÌneËnÏ nutnÈ db·t na to, aby se jÌ dÏti
nedot˝kaly a nepouûÌvaly ji jako hraËku.

n Je nebezpeËnÈ mÏnit vlastnosti tÈto chladniËky.
n P¯ed mytÌm vnit¯ku i vnÏjöÌho pl·ötÏ chladniËky a

p¯ed v˝mÏnou û·rovky (u spot¯ebiˢ, kterÈ ji majÌ
ve v˝bavÏ) je t¯eba spot¯ebiË odpojit ze sÌtÏ.

n Zmrzlina by se nemÏla jÌst hned po vyjmutÌ z

mrazicÌ p¯ihr·dky, protoûe m˘ûe zp˘sobit omrzliny.

n Tato chladniËka je tÏûk·. Myslete na to p¯i jejÌm

p¯emÌsùov·nÌ!

Poruchy a servis

n Pokud je p¯i instalaci chladniËky nutn· zmÏna v

dom·cÌ elektroinstalaci, smÌ ji provÈst jen odborn˝
elektrik·¯.

n P¯ÌpadnÈ opravy m˘ûe prov·dÏt jen autorizovan˝

servis. Je d˘leûitÈ, aby byly pouûÌv·ny jen origin·lnÌ
n·hradnÌ dÌly. Pokud u chladniËky zjistÌte nÏjakou
poruchu nebo z·vadu, nepokouöejte se ji sami
opravovat. Elektrospot¯ebiËe mohou opravovat
jen odbornÌ elektrik·¯i, protoûe neodbornÈ opravy
mohou zp˘sobit z·vaûnÈ ökody. Obraùte se proto
na nejbliûöÌ autorizovan˝ servis.

UmÌstÏnÌ chladniËky

n P¯esvÏdËte se, zda chladniËka nestojÌ po instalaci

na p¯ÌvodnÌm kabelu. Sr·ûnÌk a kompresor jsou
bÏhem provozu chladniËky horkÈ. Je t¯eba db·t
na to, aby kolem chladniËky mohl cirkulovat vzduch,
kter˝ bude odv·dÏt teplo. NedostateËn· cirkulace
vzduchu m˘ûe zp˘sobit nepravideln˝ chod
chladniËky nebo dokonce jejÌ poökozenÌ. ÿiÔte se
instalaËnÌmi pokyny.

n »·sti, kterÈ jsou horkÈ (nap¯. pl·öù kompresoru,

sr·ûnÌk a p¯ÌsluönÈ potrubÌ), by nemÏly b˝t volnÏ
p¯ÌstupnÈ. Tam, kde je to moûnÈ, by mÏla
chladniËka st·t zadnÌ stÏnou u zdi.

n BÏhem p¯epravy m˘ûe dojÌt k tomu, ûe olej z

motorovÈho kompresoru vyteËe do chladicÌho
okruhu. S uvedenÌm do provozu byste mÏli alespoÚ
dvÏ hodiny poËkat, aby olej mohl stÈci zp·tky do
kompresoru.

PouûitÌ

n ChladniËky a mrazniËky pro dom·cnost jsou urËeny

pouze k uskladÚov·nÌ, p¯ÌpadnÏ ke zmrazov·nÌ
potravin. RozmraûenÈ potraviny se nesmÏjÌ znovu
zmrazovat. P¯i uskladÚov·nÌ, p¯ÌpadnÏ zmrazov·nÌ
potravin je t¯eba dodrûovat pokyny v˝robce. Ve
vöech chladniËk·ch, p¯ÌpadnÏ mrazniËk·ch se
vöechny Ë·sti chladicÌho okruhu pokr˝vajÌ bÏhem
provozu vrstvou ledu nebo n·mrazy. Tato vrstva
se u r˘zn˝ch model˘ odmrazuje buÔ automaticky
nebo ruËnÏ. Nikdy neseökrabujte vrstvu n·mrazy
kovov˝mi p¯edmÏty, mohli byste chladniËku
poökodit. PouûÌvejte k tomu jen p¯iloûenou
plastovou ökrabku. K uvolnÏnÌ p¯imrzl˝ch misek na
led nepouûÌvejte ostrÈ nebo hranatÈ p¯edmÏty.

n Do mrazicÌho prostoru neukl·dejte n·doby s n·poji

obsahujÌcÌmi kysliËnÌk uhliËit˝, protoûe by mohly
prasknout.

EkologickÈ normy

n Tento spot¯ebiË neobsahuje v chladicÌm okruhu

ani v izolaci û·dn˝ plyn poökozujÌcÌ ozonovou
vrstvu. ChladniËka nesmÌ p¯ijÌt ani do
domovnÌho odpadu ani do velkoobjemovÈho
odpadu. NesmÌ dojÌt k poökozenÌ chladicÌho
okruhu, zvl·ötÏ v˝mÏnÌku tepla na zadnÌ stÏnÏ
spot¯ebiËe. O moûnostech likvidace chladniËky
je t¯eba se informovat u speci·lnÌch firem.
Materi·ly pouûitÈ v tÈto chladniËce oznaËenÈ
symbolem jsou recyklovatelnÈ.

3

Popis chladniËky

termostat

ukl·dacÌ
plochy

p¯ihr·dky na
zeleninu

vstupnÌ
vzduchov˝ filtr

p¯ihr·dka
na m·slo

p¯ihr·dky
ve dve¯Ìch

p¯ihr·dka na
l·hve

v˝stup
vzduchu

PouûitÌ

UvedenÌ do provozu

ZasuÚte z·strËku do z·suvky a p¯ezkouöejte, zda se
p¯i otevÌr·nÌ a zavÌr·nÌ dve¯Ì zapÌn· a vypÌn· vnit¯nÌ
osvÏtlenÌ.
Otev¯ete dve¯e chladniËky a termostat vpravo naho¯e
p¯etoËte z polohy "0" (vypnuto) ve smÏru hodinov˝ch
ruËiËek. Tak je chladniËka zapnuta.

Regulace teploty

Teplota se reguluje automaticky a lze ji zv˝öit
(v chladniËce bude tepleji) otoËenÌm termostatu na
niûöÌ stupnÏ nebo snÌûit (v chladniËce bude chladnÏji)
otoËenÌm na vyööÌ stupnÏ.
Spr·vnÈho nastavenÌ lze dos·hnout p¯i p¯ihlÈdnutÌ k
n·sledujÌcÌm faktor˘m, ovlivÚujÌcÌm teplotu uvnit¯
chladniËky:

- teplota mÌstnosti,

- frekvence otvÌr·nÌ dve¯Ì,

- mnoûstvÌ uloûen˝ch potravin,

- umÌstÏnÌ chladniËky.

NejvhodnÏjöÌ je vÏtöinou st¯ednÌ nastavenÌ.

ChladniËka se odstavÌ p¯etoËenÌm termostatu do
polohy "0".

DŸLEéIT… UPOZORNÃNÕ
NastavenÌ regul·toru na nejniûöÌ teplotu
m˘ûe p¯i vysokÈ teplotÏ mÌstnosti a p¯i
znaËnÈm mnoûstvÌ uloûen˝ch potravin
zp˘sobit, ûe chladniËka bude trvale v
provozu; p¯itom se m˘ûe na zadnÌ vnit¯nÌ
stÏnÏ spot¯ebiËe vytvo¯it vrstva n·mrazy.
V takovÈm p¯ÌpadÏ nastavte termostat na
vyööÌ teplotu, aby byla zaruËena funkce
automatickÈho odmrazov·nÌ, a snÌûila se
tak spot¯eba energie.

4

Pokyny ke spr·vnÈmu chlazenÌ potravin
a n·poj˘

Chcete-li dos·hnout nejlepöÌho v˝konu chladniËky,
dodrûujte n·sledujÌcÌ rady:

- Nestavte do chladniËky teplÈ pokrmy nebo tekutiny,
z kter˝ch stoup· p·ra.

- AromatickÈ potraviny by mÏly b˝t p¯ikrytÈ nebo
zabalenÈ.

- Potraviny se majÌ ukl·dat tak, aby chlad kolem nich
mohl volnÏ cirkulovat.

Ke spr·vnÈmu chlazenÌ by mÏlo p¯ispÏt spr·vnÈ
umÌstÏnÌ potravin v chladniËce (viz obr·zek vpravo):

Va¯enÈ pokrmy, studenÈ mÌsy atd. skladujte
p¯ikrytÈ. M˘ûete je ukl·dat na kteroukoliv ukl·dacÌ
plochu.

Maso a ryby: Zabalte je do plastovÈ fÛlie a
poloûte je na sklenÏnou ukl·dacÌ plochu, kter· je nad

miskami na zeleninu. V tÈto poloze se m˘ûe maso
uchov·vat nanejv˝ö 1-2 dny.

Ovoce a zelenina: po oËiötÏnÌ a umytÌ je
uloûte do misky (nebo misek) na zeleninu.

M·slo a s˝ry: uchov·vejte je ve speci·lnÌch
p¯ihr·dk·ch nebo je zabalte do hlinÌkovÈ, p¯ÌpadnÏ
plastovÈ fÛlie, abyste zabr·nili p¯Ìstupu vzduchu.

LahvovÈ mlÈko: dob¯e uzav¯enÈ l·hve ukl·dejte do
p¯ihr·dek na vnit¯nÌ stranÏ dve¯Ì.

NezabalenÈ ban·ny, brambory, cibule a Ëesnek
do chladniËky nepat¯Ì.

V˝ökovÏ nastavitelnÈ ukl·dacÌ plochy

Vzd·lenost mezi r˘zn˝mi ukl·dacÌmi plochami lze
podle p¯·nÌ mÏnit. Ukl·dacÌ plochy vyjmÏte a zasuÚte
do poûadovanÈ v˝ökovÈ polohy.

5

V˝ökovÈ nastavenÌ ukl·dacÌ p¯ihr·dky na
vnit¯nÌ stranÏ dve¯Ì

Ukl·dacÌ p¯ihr·dky na vnit¯nÌ stranÏ dve¯Ì jsou v˝ökovÏ
nastavitelnÈ, abyste do nich mohli ukl·dat balenÌ
r˘zn˝ch velikostÌ.

Postupujte n·sledovnÏ:
ukl·dacÌ p¯ihr·dku vysunujte ve smÏru öipky, dokud

se neuvolnÌ; potom ji znovu nasaÔte v poûadovanÈ
v˝ökovÈ poloze.

Odmrazov·nÌ chladniËky

Vrstva n·mrazy, kter· se tvo¯Ì na vnit¯nÌ stÏnÏ
chladniËky, v urËit˝ch Ëasov˝ch intervalech
automaticky odt·v·. Doch·zÌ k tomu v dobÏ, kdy je
motorov˝ kompresor v klidu. Voda z tajÌcÌ n·mrazy
odkap·v· do ûl·bku a odtÈk· do odpa¯ovacÌ n·doby
na zadnÌ stÏnÏ chladniËky, kde se odpa¯Ì.

DoporuËujeme, abyste pravidelnÏ Ëistili otvor pro
odtok vody (F) z tajÌcÌ n·mrazy, kter˝ se nach·zÌ
pod miskou na zeleninu.

K ËiötÏnÌ otvoru pouûÌvejte ËisticÌ trn (P). Zabr·nÌte
tak tomu, aby voda vytekla do p¯ihr·dky na
zeleninu.

6

⁄drûba

P¯ed jakoukoliv ˙drûbou vyt·hnÏte vûdy z·strËku ze
z·suvky.

PravidelnÈ ËiötÏnÌ

V û·dnÈm p¯ÌpadÏ nepouûÌvejte k ËiötÏnÌ kovovÈ
p¯edmÏty, protoûe byste mohli chladniËku poökodit.
Vnit¯ek chladniËky vymyjte vlaûnou vodou a neutr·lnÌm
ËisticÌm prost¯edkem. Pak ji d˘kladnÏ vyt¯ete a peËlivÏ
vysuöte.
ChladniËka je vybavena filtrem (1) a vÏtracÌm otvorem
(2) na vÏtracÌm panelu, kterÈ je t¯eba udrûovat v
ËistotÏ, aby byla zaruËena dobr· ventilace a optim·lnÌ
fungov·nÌ chladniËky.
Filtr lze vyjmout a um˝t vodou.
Demont·û filtru:

1. Z·padky (a) a (b) p¯itlaËte k sobÏ.

2. Filtr otoËte smÏrem dol˘ a vyt·hnÏte.

P¯i mont·ûi filtru postupujte v obr·cenÈm po¯adÌ.

Mimo¯·dnÈ ËiötÏnÌ

Konstrukce chladniËky umoûÚuje takÈ ËiötÏnÌ jejÌ zadnÌ
Ë·sti u zdi a pouûitÌ vysavaËe.

- SejmÏte kryt soklu (1);

- demontujte odvÏtr·vacÌ panel (2);

- vyt·hnÏte opatrnÏ odpa¯ovacÌ n·dobu (3).

NezapomeÚte na to, ûe v nÌ m˘ûe b˝t voda.

Vnit¯nÌ osvÏtlenÌ

é·rovka vnit¯nÌho osvÏtlenÌ v chladicÌm prostoru je
p¯Ìstupn· po n·sledujÌcÌch krocÌch:

1. Povolte upevÚovacÌ öroub krytu û·rovky.

2. SejmÏte pohyblivou Ë·st tak, ûe na ni zatlaËÌte

zp˘sobem, kter˝ vidÌte na obr·zku.
Pokud se û·rovka p¯i otev¯enÌ dve¯Ì nerozsvÌtÌ,
p¯ezkouöejte, zda je dob¯e zaöroubovan·. V p¯ÌpadÏ,
ûe se ani pak nerozsvÌtÌ, vadnou û·rovku vymÏÚte za
novou o stejnÈm p¯Ìkonu. Maxim·lnÌ p¯Ìkon û·rovky je
uveden na tÏlese û·rovky.

7

OdstavenÌ chladniËky

P¯i delöÌm odstavenÌ chladniËky musÌte postupovat
n·sledovnÏ:
vyt·hnÏte z·strËku ze z·suvky;
vyjmÏte vöechny potraviny;
chladniËku odmrazte, vnit¯ek a p¯ÌsluöenstvÌ vymyjte;
dve¯e nechte otev¯enÈ, abyste zajistili dobrou cirkulaci
vzduchu, a zabr·nili tak tvo¯enÌ z·pachu.

OdstraÚov·nÌ poruch

Pokud by doölo k poruöe chladniËky, zkontrolujte nejprve tyto funkce:

Porucha

V chladniËce nenÌ dost chladno

Kompresor trvale bÏûÌ

Tvo¯Ì se siln· vrstva n·mrazy

Voda na dnÏ chladniËky

Pomoc

- NenÌ nastavena vysok· teplota?

- Neuloûili jste p¯Ìliö teplÈ potraviny?

- Neuloûili jste p¯Ìliö mnoho potravin najednou?

- Jsou potraviny uloûeny spr·vnÏ, aby mezi nimi mohl
dostateËnÏ cirkulovat chladn˝ vzduch?

- Jsou spr·vnÏ zav¯enÈ dve¯e chladniËky?

- Nenechali jste delöÌ dobu otev¯enÈ dve¯e, neotvÌrali jste je
zbyteËnÏ Ëasto?

- NenÌ nastavena nÌzk· teplota?

- Je zaruËena pot¯ebn· cirkulace vzduchu na zadnÌ stÏnÏ
chladniËky?

- Jsou volnÈ vÏtracÌ ötÏrbiny v krytu soklu?

- Neuloûili jste nedostateËnÏ zabalenÈ potraviny?

- Nenechali jste otev¯enÈ dve¯e?

- NeotvÌrali jste Ëasto dve¯e, nebyly delöÌ dobu otev¯enÈ?

- Je tÏsnÏnÌ na dve¯Ìch neporuöenÈ?

- Nebr·nÌ nÏco uvnit¯ chladniËky spr·vnÈmu zav¯enÌ dve¯Ì?

- NenÌ zanesen˝ odtokov˝ otvor na zadnÌ vnit¯nÌ stÏnÏ
chladniËky?
VyËistÏte otvor neostr˝m p¯edmÏtem.

Vnit¯nÌ osvÏtlenÌ a chladicÌ systÈm nefungujÌ

Kompresor se opakovanÏ ne˙spÏönÏ rozbÌh·

Zkontrolujte, zda

- je z·strËka v z·suvce,

- nenÌ vypnutÈ jiötÏnÌ a zda je z·suvka pod napÏtÌm.
P¯ipojenÌm jinÈho spot¯ebiËe p¯ezkouöejte, zda nedoölo k
v˝padku proudu. P¯i jakÈkoliv takovÈ z·vadÏ informujte
elektrik·¯e.

- ChladniËku vypnÏte a po 20 minut·ch ji znovu zapnÏte.

Pokud po v˝öe uvedenÈm p¯ezkouöenÌ nedospÏjete k û·dn˝m v˝sledk˘m, obraùte se na nejbliûöÌ autorizovan˝
servis.

Chcete-li umoûnit rychlÈ odstranÏnÌ z·vady, je p¯i telefonov·nÌ do servisu d˘leûitÈ, abyste uvedli ËÌslo
modelu a v˝robnÌ ËÌslo chladniËky, kter· najdete na z·ruËnÌm listÏ nebo na v˝robnÌm ötÌtku uvnit¯
spot¯ebiËe (vlevo dole).

8

TechnickÈ ˙daje

TechnickÈ ˙daje najdete na v˝robnÌm ötÌtku chladniËky, kter˝ se nach·zÌ na levÈ vnit¯nÌ stranÏ.

v˝öka mm 815
ö̯ka mm 560
hloubka mm 538

Instalace

Pokud bude tato chladniËka s magnetick˝m
uz·vÏrem dve¯Ì slouûit jako n·hrada za star˝
spot¯ebiË, kter˝ byl jeötÏ vybaven z·padkov˝m
z·mkem, zniËte tento z·mek jeötÏ d¯Ìve, neû
chladniËku odstavÌte nebo ji odvezete k likvidaci.
Zabr·nÌte tak tomu, aby se do nÌ zav¯ely hrajÌcÌ si
dÏti, a dostaly se tak do nebezpeËÌ ûivota.

UmÌstÏnÌ

ChladniËka by nemÏla b˝t umÌstÏna v blÌzkostÌ zdroj˘
tepla, jako jsou tÏlesa ˙st¯ednÌho topenÌ nebo kamna,
a mÏla by b˝t chr·nÏna p¯ed p¯Ìm˝m sluneËnÌm
z·¯enÌm. NejlepöÌho v˝konu lze podle zkuöenosti
dos·hnout p¯i teplotÏ mÌstnosti od +18∞C do +43∞C
(t¯Ìda T); od +18∞C do +38∞C (t¯Ìda ST); od +16∞C do
+32∞C (t¯Ìda N); od +10∞C do +32∞C (t¯Ìda SN).

⁄daj o t¯ÌdÏ chladniËky je uveden na v˝robnÌm
ötÌtku.

V p¯ÌpadÏ vestavby chladniËky si proËtÏte p¯Ìsluön˝
odstavec n·vodu.

P¯ipojenÌ do elektrickÈ sÌtÏ

D¯Ìve neû zasunete z·strËku do z·suvky, p¯esvÏdËte
se, zda hodnoty napÏtÌ a kmitoËtu ud·vanÈ na v˝robnÌm
ötÌtku chladniËky odpovÌdajÌ napÏtÌ a kmitoËtu dom·cÌ
elektroinstalace. Je p¯Ìpustn· odchylka +6% od
jmenovitÈho napÏtÌ. K p¯izp˘sobenÌ chladniËky na jinÈ
napÏtÌ musÌ p¯ed nÌ b˝t p¯ipojen autotransform·tor
p¯imϯenÈho napÏtÌ.

ChladniËka musÌ b˝t bezpodmÌneËnÏ podle
p¯edpis˘ uzemnÏna.

Z tohoto d˘vodu je z·strËka opat¯ena ochrann˝m
kontaktem.

DŸLEéIT… UPOZORNÃNÕ!

Pokud nenÌ dom·cÌ elektroinstalace vybavena
zemnicÌm vedenÌm, musÌ odbornÌk p¯ipojit
chladniËku podle p¯edpis˘ na samostatn˝
zemnicÌ vodiË.

V p¯ÌpadÏ, ûe tento bezpeËnostnÌ p¯edpis
nebude dodrûen, odmÌt· v˝robce nÈst
jakoukoliv odpovÏdnost za moûnÈ
poökozenÌ chladniËky.

Tento spot¯ebiË odpovÌd· smÏrnici EvropskÈho
spoleËenstvÌ Ë. 87/308 z 2. 6. 87 (verze pro NÏmecko)
a smÏrnici Ë. F 61/84 (verze pro Rakousko), t˝kajÌcÌch
se odruöenÌ, jakoû i »SN.

Tento spot¯ebiË odpovÌd· n·sledujÌcÌm
smÏrnicÌm EvropskÈho spoleËenstvÌ:

- 73/23/EWG z 19. 2. 1973 (nÌzkÈ napÏtÌ);

- 89/336/EWG z 3. 5. 1989 (elektromagnetick·

sn·öenlivost) vËetnÏ smÏrnice o zmÏn·ch

92/31/EWG-EMV.

»iötÏnÌ vnit¯ku chladniËky

Neû uvedete chladniËku do provozu, odstraÚte z nÌ
typick˝ "z·pach novoty", a to nejlÈpe vymytÌm vnit¯nÌch
Ë·stÌ vlaûnou vodou a neutr·lnÌm ËisticÌm prost¯edkem.
Vöe pak peËlivÏ vysuöte.
NepouûÌvejte û·dnÈ ËisticÌ nebo abrazivnÌ prost¯edky,
kterÈ by mohly chladniËku poökodit.

9

P¯Ìprava vÏtracÌho panelu

VyjmÏte vÏtracÌ panel z obalu.

ZavÌr·nÌ dve¯Ì vpravo:

- zezadu od¯ÌznÏte levou stranu (A) vÏtracÌho panelu.

ZavÌr·nÌ dve¯Ì vlevo:

- zezadu od¯ÌznÏte pravou stranu (B) vÏtracÌho panelu.
VÏtracÌ panel p¯itlaËte na h·Ëky (a) na chladniËce tak,

aby zaklaply.
ChladniËku upevnÏte do niky a pak namontujte m¯Ìûku.

V˝mÏna zavÌr·nÌ dve¯Ì

P¯ed n·sledujÌcÌmi kroky vyt·hnÏte z·strËku ze
z·suvky.

1. Povolte vrchnÌ z·vÏs (1), abyste mohli sejmout
dve¯e;

2. vyjmÏte spodnÌ z·vÏs dve¯Ì (2);

3. z otvor˘ (F) vyjmÏte uz·vÏry (3) a nasaÔte je do

otvor˘ (F) na druhÈ stranÏ;

4. vrchnÌ z·vÏs (1) namontujte na druhou stranu dol˘
(poloha A);

5. nasaÔte dve¯e na Ëep z·vÏsu (1) jako v poloze A;

6. nasaÔte Ëep spodnÌho demontovanÈho z·vÏsu (2)

do vrchnÌho otvoru (G), pak upevnÏte z·vÏs naho¯e v
poloze B.

10

Vestavba pod pracovnÌ desku

RozmÏry niky musejÌ odpovÌdat ud·van˝m mÌr·m.
ChladniËka m˘ûe st·t mezi dvÏma kuchyÚsk˝mi
sk¯ÌÚkami nebo na konci kuchyÚskÈ linky.

Z·suvka s ochrann˝m kontaktem, do nÌû bude
chladniËka p¯ipojena, nesmÌ b˝t p¯Ìmo za chladniËkou.

P¯i mont·ûi chladniËky na konci kuchyÚskÈ linky musÌ
b˝t boËnÌ deska upevnÏna navÌc vzadu, jak je patrnÈ
z obr·zku.

ZasuÚte chladniËku do niky a p¯isuÚte ji tÏsnÏ k boËnÌ
stÏnÏ sousednÌ kuchyÚskÈ sk¯ÌÚky. UpevnÏte ji naho¯e
nebo z pravÈho a levÈho boku. K zafixov·nÌ chladniËky
pouûijte upevÚovacÌ ˙helnÌky (E). Profil na utÏsnÏnÌ
sp·ry zatlaËte mezi chladniËku a bok kuchyÚskÈ
sk¯ÌÚky.

NAHOÿE DOLE

NAHOÿE DOLE

11

ChladniËka je vybavena nastaviteln˝mi noûiËkami,
pomocÌ nichû lze p¯izp˘sobit jejÌ v˝öku (max. 870 mm);
noûiËky se nach·zejÌ na Ëty¯ech spodnÌch rozÌch
chladniËky.

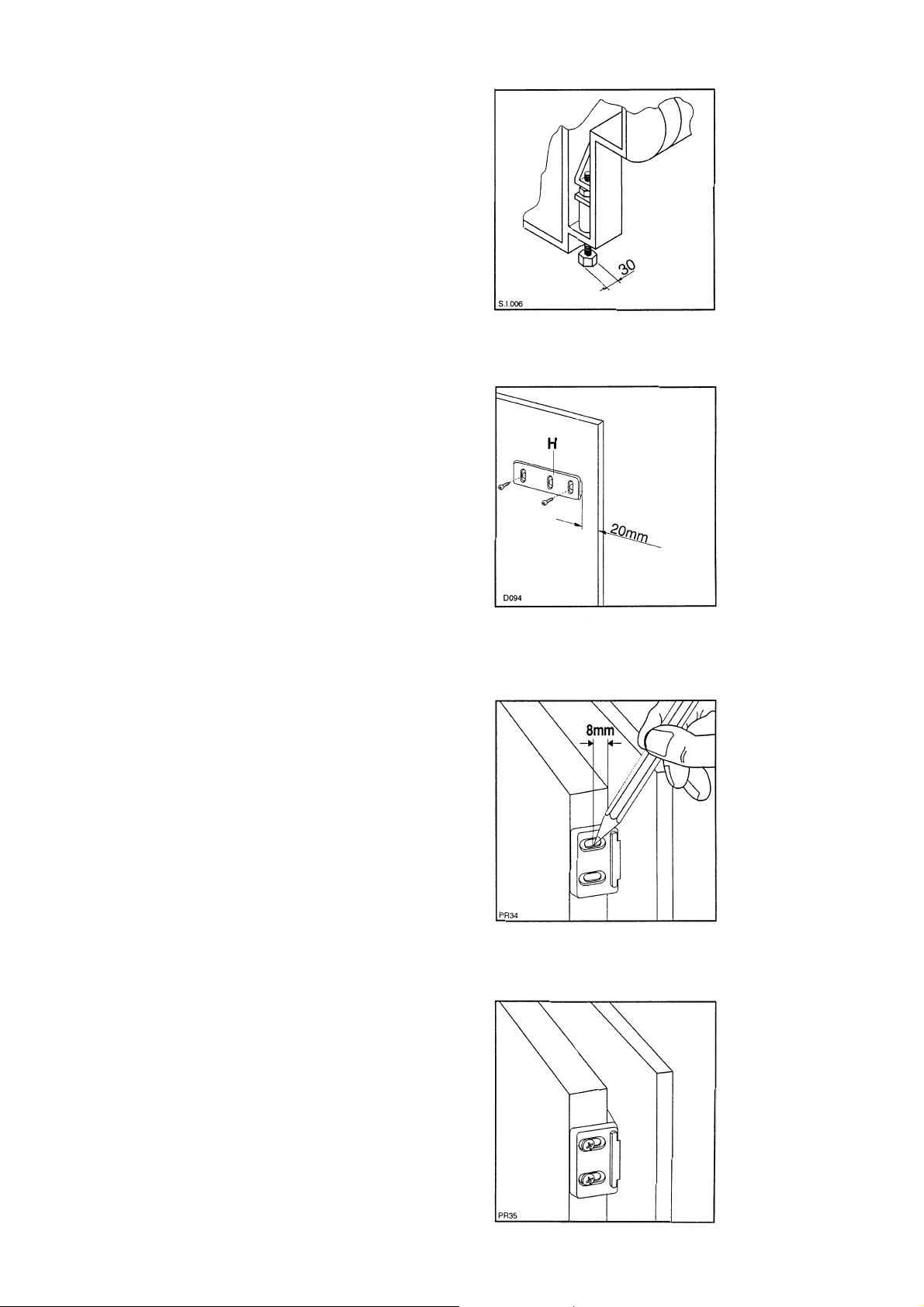

Na vnit¯nÌ stranÏ dve¯Ì kuchyÚskÈ linky p¯idrûte podle
n·kresu naho¯e a dole unaöeËe dve¯Ì (H) a vyznaËte si
vnÏjöÌ otvory pro vruty. PomocÌ vrut˘ 3,5 x 16 mm pak
na dve¯e kuchyÚskÈ linky upevnÏte unaöeËe dve¯Ì.

Otev¯ete dve¯e chladniËky a kuchyÚskÈ linky p¯ibliûnÏ
do ˙hlu 90∞.
Na unaöeËe dve¯Ì pak nasaÔte rohovÈ dÌly. P¯idrûte
dve¯e chladniËky a kuchyÚskÈ linky u sebe a naznaËte
si otvory.

SejmÏte rohovÈ dÌly a vyvrtejte otvory o pr˘mÏru
2 mm. NasaÔte rohovÈ dÌly znovu na unaöeËe dve¯Ì a
upevnÏte je p¯iloûen˝mi vruty (3,5 x 16 mm).
K p¯ÌpadnÈmu vyrovn·nÌ dve¯Ì kuchyÚskÈ linky m˘ûete
vyuûÌt prostor v podlouhl˝ch otvorech pro vruty.
Po dokonËenÌ pracÌ p¯ezkouöejte, jak se dve¯e zavÌrajÌ.

12

Mont·û krytu soklu

Pozor!
Spr·vnou funkËnost chladniËky zajistÌ
pouze origin·lnÌ vÏtracÌ m¯Ìûka.

n P¯i svÏtlosti niky A=820 mm a p¯i v˝öce krytu soklu

a=100 mm lze kryt soklu namontovat bez dalöÌ
˙pravy.
TotÈû platÌ pro svÏtlost niky B=870 mm a v˝öku
krytu soklu b=150 mm.

n Pokud je vöak v˝öka krytu soklu vÏtöÌ neû

a=100 mm, b=150 mm, je t¯eba kryt soklu uprost¯ed
v dÈlce 580 mm (tj. ö̯ka chladniËky) vy¯Ìznout na
zb˝vajÌcÌ v˝öku a=100 mm, b=150 mm.

n Kryt soklu upevnÏte ke kuchyÚskÈ lince.

D˘leûitÈ upozornÏnÌ!
Kryt soklu musÌ b˝t namontov·n ve
vzd·lenosti minim·lnÏ 25 mm od dve¯Ì.

13

Z·ruka, servis a n·hradnÌ dÌly

P¯eËtÏte si tento n·vod k obsluze a dodrûujte v nÏm
uvedenÈ rady a pokyny. V mnoha p¯Ìpadech si budete
moci vyjasnit jakÈkoli pochybnosti sami a tudÌû vyhnout
se zbyteËn˝m vol·nÌm do servisu.
Jestliûe po tÏchto kontrol·ch z·vada st·le existuje,
zavolejte vaöe nejbliûöÌ autorizovanÈ servisnÌ st¯edisko
Zanussi.
UjistÏte se, ûe m˘ûete sdÏlit model, ËÌslo v˝robku
(Prod. No.) a v˝robnÌ ËÌslo (Ser. No.) spot¯ebiËe.
Tyto informace naleznete na datovÈm ötÌtku p¯Ìstroje.
Origin·lnÌ n·hradnÌ dÌly lze koupit od autorizovan˝ch
st¯edisek servisu Zanussi.

PodmÌnky z·ruky

My, v˝robce, zaruËujeme, ûe jestliûe bÏhem 12 mÏsÌc˘
od data zakoupenÌ tohoto spot¯ebiËe Zanussi se tento
spot¯ebiË nebo jak·koli jeho Ë·st uk·ûou jako vadnÈ
pouze z d˘vodu vadnÈho zpracov·nÌ nebo vadnÈho
materi·lu, provedeme podle naöeho uv·ûenÌ buÔ
opravu nebo v˝mÏnu tÈhoû bez placenÌ za pr·ci,
materi·l nebo p¯epravu za p¯edpokladu, ûe

- spot¯ebiË byl spr·vnÏ instalov·n a pouûÌv·n pouze
na napÏtÌ uvedenÈ na ötÌtku jmenovit˝ch hodnot

- spot¯ebiË byl pouûÌv·n pouze pro norm·lnÌ dom·cÌ
˙Ëely a v souladu s pokyny v˝robce pro provoz a
˙drûbu

- na spot¯ebiËi neprov·dÏla servis, ˙drûbu ani opravu
jin· neû n·mi autorizovan· osoba

- vöechny servisnÌ pr·ce podle tÈto z·ruky musÌ
prov·dÏt servis Zanussi nebo jÌm autorizovanÈ
st¯edisko

- kaûd˝ vymÏnÏn˝ spot¯ebiË nebo vymÏnÏn· vadn·
souË·st se stanou naöÌm vlastnictvÌm

- tato z·ruka platÌ vedle vaöich z·konn˝ch nebo
jinak pr·vnÏ podloûen˝ch pr·v

V˝jimky - tato z·ruka se nevztahuje na:

- poökozenÌ nebo poûadavky vzniklÈ v d˘sledku
p¯epravy, nespr·vnÈho pouûitÌ nebo nedbalosti,
v˝mÏny û·rovek a snÌmateln˝ch Ë·stÌ ze skla nebo
plastick˝ch hmot

- n·klady spojenÈ s poûadavky na odstranÏnÌ z·vad
spot¯ebiËe, kter˝ je nespr·vnÏ instalov·n

- spot¯ebiËe, kterÈ jsou pouûÌv·ny v komerËnÌm
prost¯edÌ vËetnÏ pronajÌman˝ch

- zemÏ EvropskÈho spoleËenstvÌ. Lze pouûÌt
standardnÌ z·ruku, ale zajiötÏnÌ, ûe spot¯ebiË splÚuje
normy platnÈ v p¯ÌsluönÈ zemi, kam byl spot¯ebiË
dopraven, je na zodpovÏdnosti a na n·klady
vlastnÌka. M˘ûe b˝t vyûadov·n doklad o koupi.

Model ...................................................

»Ìslo v˝robku (Prod. No.) .....................

SeriovÈ ËÌslo (Serial. No.) .....................

BezpeËnost

P¯eËtÏte si d˘kladnÏ tento n·vod. V˝robce
nezodpovÌd· za vady zp˘sobenÈ nespr·vnÏ
pouûÌvan˝m v˝robkem nebo v˝robkem
pouûÌvan˝m pro jinÈ ˙Ëely neû jsou ˙Ëely
specifikovanÈ v tomto n·vodu.

V p¯ÌpadÏ technick˝ch problÈm˘ v·m bude i n·ö
znaËkov˝ servis kdykoliv k dispozici, volejte
02/6112 6112. Adresy:

ServisnÌ st¯edisko: ServisnÌ st¯edisko:

Hanusova ulice t¯. Gener·la PÌky 3
140 21 Praha 4 613 00 Brno
Tel.: [phone] Tel.: [phone]

TechnickÈ zmÏny na v˝robku vyhraûeny.

14
