Page 1
Käyttöohje
Astianpesukon
e
ZDF 313
Page 2
Kiitos, että olet valinnut tämän
laitteen.
Toivomme, että uusi laitteesi tuottaa Sinulle
paljon iloa ja harkitset tuotemerkkimme laitteita
myös muiden kodinkoneidesi hankinnan
yhteydessä.
Lue tämä käyttöohje huolellisesti ja pidä se
tallessa koko laitteen käyttöiän ajan.
Käyttöohje on luovutettava myös mahdolliselle
laitteen uudelle omistajalle.
Sisällys
Turvallisuusohjeet _ _ _ _ _ _ _ _ _ _ _ _ _ 3
Käyttöpaneeli _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4
Pesuohjelmat _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7
Käyttöönotto _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8
Vedenpehmentimen säätäminen _ _ _ _ _ 9
Suolasäiliön täyttäminen _ _ _ _ _ _ _ _ _ 11
Huuhtelukirkasteen lisääminen _ _ _ _ _ 12
Huuhtelukirkasteen annostelun
säätäminen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12
Ruokailuvälineiden ja astioiden järjestäminen
koneeseen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 13
Pesuaine _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 16
Astianpesukoneen tyhjentäminen _ _ _ _ 17
Huolto ja puhdistus _ _ _ _ _ _ _ _ _ _ _ 17
Ympäristönsuojelu _ _ _ _ _ _ _ _ _ _ _ _ 19
Käyttöongelmat _ _ _ _ _ _ _ _ _ _ _ _ _ 20
Tekniset tiedot _ _ _ _ _ _ _ _ _ _ _ _ _ _ 22
Kulutusarvot _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 22
Ohjeita testilaitokselle _ _ _ _ _ _ _ _ _ _ 23
Asennus _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 24
Oikeus muutoksiin pidätetään
2
Page 3
Turvallisuusohjeet
Jotta osaisit käyttää laitetta turvallisesti ja
oikealla tavalla, lue huolellisesti tämä
käyttöohje sekä sen sisältämät neuvot ja varoitukset ennen laitteen asentamista ja
ensimmäistä käyttöä. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että
kaikki laitteen käyttäjät perehtyvät huolellisesti
sen toimintaan ja turvallisuusominaisuuksiin.
Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon
vaihdon yhteydessä tai luovutetaan
mahdolliselle uudelle omistajalle. Näin kaikilla
laitteen käyttäjillä on asianmukaiset ohjeet
turvallista käyttöä varten.
Käyttötarkoitus
• Tämä astianpesukone on tarkoitettu ainoastaan konepesuun soveltuvien kotitalousastioiden pesemiseen.
• Älä laita astianpesukoneeseen
liuotinaineita. Ne saattavat aiheuttaa räjähdyksen.
• Laita veitset ja muut teräväkärkiset esineet
ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraan asentoon.
• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine,
vedenpehmennyssuola ja
huuhtelukirkaste).
• Vältä avaamasta astianpesukoneen luukkua toiminnan aikana, sillä koneen sisältä
tuleva höyry voi olla kuumaa.
• Älä ota astioita astianpesukoneesta ennen
pesuohjelman päättymistä.
• Kytke virta pois laitteesta ja sulje vesihana
käytön jälkeen.
• Laitteen huoltotyöt saa suorittaa vain
valtuutettu huoltoteknikko, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.
• Älä missään tapauksessa yritä korjata
laitetta omatoimisesti. Asiantuntemattoman
henkilön suorittamat korjaukset voivat aiheuttaa henkilövahinkoja tai vakavia
toimintahäiriöitä. Ota yhteys valtuutettuun
huoltoliikkeeseen. Vaadi aina alkuperäisten
varaosien käyttöä.
Yleiset turvallisuusmääräykset
• Konetiskiaineet voivat aiheuttaa kemiallisia
palovammoja silmiin, suuhun ja kurkkuun.
Ne voivat olla hengenvaarallisia! Noudata
konetiskiaineen pakkaukseen merkittyjä
turvallisuusohjeita.
• Astianpesukoneessa oleva vesi ei ole
juomakelpoista. Koneen sisällä voi olla konetiskiaineen jäämiä.
• Pidä astianpesukoneen luukku aina kiinni
silloin, kun konetta ei täytetä tai tyhjennetä.
Näin kukaan ei voi kaatua ja loukata itseään
auki olevan luukun takia.
• Älä istu tai seiso avoimen luukun päällä.
Lasten turvallisuus
• Tämä laite on suunniteltu aikuisten käyttöön.
Älä anna lasten käyttää astianpesukonetta
ilman valvontaa.
• Pidä kaikki pakkausmateriaalit poissa lasten
ulottuvilta. Tukehtumisvaara.
• Pidä kaikki pesuaineet turvallisessa
paikassa poissa lasten ulottuvilta.
3
Page 4
• Pidä lapset poissa astianpesukoneen luota
silloin, kun sen luukku on auki.
Asennus
• Tarkista, että astianpesukone ei ole vaurioitunut kuljetuksen yhteydessä. Älä koskaan
ota käyttöön vaurioitunutta konetta. Jos
astianpesukone on vaurioitunut, ota yhteyttä
valtuutettuun huoltoliikkeeseen.
• Kaikki pakkausmateriaalit on poistettava ennen käyttöä.
• Kaikki tämän laitteen asennukseen liittyvät
sähkö- ja putkiasennustyöt on annettava
asiantuntevan ja ammattitaitoisen henkilön
tehtäväksi.
• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty turvallisuussyistä.
• Älä koskaan käytä astianpesukonetta, jos
sen virtajohto tai vesiletkut ovat vaurioituneet; tai jos ohjauspaneeli, kansitaso tai
jalustaosa on vaurioitunut siten, että laitteen
sisäosa on näkyvissä. Ota yhteyttä valtuutettuun huoltoliikkeeseen vaaratilanteiden
välttämiseksi.
• Astianpesukoneen sivupaneeliin ei saa
porata reikiä, sillä poraaminen voi vaurioittaa hydrauliikka- ja sähköosia.
VAROITUS!
Noudata tarkasti sähkö- ja vesiliitäntää
käsittelevissä luvuissa annettuja ohjeita.
4
Page 5
Käyttöpaneeli
4
1
1
Virtapainike
2
Ohjelmanvalintapainikkeet
3 Ajastimen painike
4 Merkkivalot
5
Toimintopainikkeet
Asetustila
TÄRKEÄÄ
Kun suoritat erilaisia toimintoja, esimerkiksi:
– pesuohjelman valitseminen,
– vedenpehmentimen asettaminen,
laitteen ON OLTAVA asetustilassa:
2
5
3
• Paina virtapainiketta. KAIKKI ohjelmapainikkeiden merkkivalot syttyvät = laite on
asetustilassa.
•
Paina virtapainiketta. VAIN yhden ohjelmapainikkeen merkkivalo palaa = viimeksi
suoritettu ohjelma on edelleen
asetettuna.
5
Page 6
Tässä tapauksessa ohjelma on peruutettava
(ohjeet on annettu kohdassa Käynnissä olevan
pesuohjelman peruuttaminen).
Toimintopainikkeet
Ohjelmanvalintapainikkeet
Astianpesuohjelman valitsemisen lisäksi näillä
painikkeilla voidaan asettaa myös seuraavat toi minnot:
– vedenpehmentimen asetus,
– käynnissä olevan ohjelman peruuttaminen.
•
Pesuohjelman käynnistäminen:
1. Paina virtapainiketta.
2. Paina haluamaasi ohjelmaa vasta avaa painiketta .
Ohjelmaa vastaava merkkivalo jää palamaan ja
muiden ohjelmien merkkivalot sammuvat.
3. Ohjelma käynnistyy automaattisesti noin kolmen
sekunnin kuluttua viimeisestä painikkeen
painalluksesta.
TÄRKEÄÄ
Jos haluat vaihtaa tekemääsi valintaa pesuohjelman
käynnistymisen jälkeen, käynnissä oleva ohjelma on
ensin peruutettava.
•
Käynnissä olevan pesuohjelman peruuttaminen:
•
Paina samanaikaisesti toimintopainikkeita B ja C,
kunnes KAIKKI ohjelmapainikkeiden merkkivalot
syttyvät.
•
Vapauta toimintopainikkeet B ja C.
• Katkaise laitteen virta painamalla virta painike tta tai
valitsemalla uusi pesuohjelma (tarkista, että
pesuainelokerossa on pesuainetta).
6
Page 7
Ajastimen painike
Ajastimen avulla voit ase ttaa ohjelman käynnist ymään
3 tai 6 tunnin kuluttua. Ennen kuin valitset pesuohjelman, paina ensin virtapainiket ta ja sen j älke en ajasti-
men painiketta, kunnes haluamaasi viiveaikaa (3h tai
6h) vastaava merkkivalo syttyy.
Paina haluamasi pesuohjelman painiketta: viiveajan
laskenta alkaa automaattisesti noin 3 sekunnin kuluttua.
Kun asetettu viiveaika on kulunut loppuun,
pesuohjelma käynnistyy automaattisesti. Ajastimen
merkkivalo sammuu.
•
Ajastetun käynnistyksen peruuttaminen:
Paina ajastimen painiketta, kunnes viiveaikaa 3h tai
6h vastaava merkkivalo sammuu. Valittuna oleva
pesuohjelma käynnistyy automaattisesti.
TÄRKEÄÄ
Pesuohjelma ja ajastus voidaan valita myös luukun ollessa vähän raollaan. Tässä tapau ksessa ohjelma tai
viiveajan laskenta käynnistyy vasta luukun sulkemisen jälkeen. Voit muuttaa asetusta luukun sulkemiseen
saakka.
Merkkivalot
Ohjelman loppu
Syttyy, kun pesuohjelma on päättynyt. Lisäksi
merkkivalo ilmaisee seuraavia asioita:
• vedenpehmentimen asetus,
• koneen toimintahäiriöstä johtuva hälytys.
Suolan täyttäminen
1)
Syttyy, kun vedenpehmennyssuolaa on lisättävä.
Merkkivalo saattaa palaa useita tunteja sen jälkee n,
kun suolaa on lisätty.
Huuhtelukirkaste
1)
1) Suolan ja huuhtelukirkasteen merkkivalot eivät pala koskaan pesuohjelman aikana, vaikka suola ja huuhtelukirkaste olisivat
lopussa.
Syttyy, kun huuhtelukirkastetta on lisättävä.
7
Page 8
Pesuohjelmat
Ohjelma Likaisuusaste Pestävät astiat Ohjelman kuvaus
Tehokas 70° Erittäin likaiset astiat Ruokailuastiat, ruokailu-
välineet, kattilat ja pannut
Normaali 65° Normaalilikaiset astiat Ruokailuastiat, ruokailu-
välineet, kattilat ja pannut
30 MIN
1)
Vähän likaiset astiat Ruokailuastiat ja ruokailu-
välineet
Esihuuhtelu
Pesu
2 välihuuhtelua
Loppuhuuhtelu
Kuivaus
Esihuuhtelu
Pesu
2 välihuuhtelua
Loppuhuuhtelu
Kuivaus
Pesu
Loppuhuuhtelu
BIO 50°
2)
Esihuuhtelu Likaisuusaste voi olla mikä tahansa.
1) Sopii erityisen hyvin vajaan koneelliseen pesemiseen. Erinomainen päivittäisten astioiden pesuohjelma, joka soveltuu 4henkisen perheen aamiais- ja päivällisastioiden pesemiseen.
2) Testilaitoksen testiohjelma.
Normaalilikaiset astiat Ruokailuastiat ja ruokailu-
välineet
Vajaa koneellinen (astioita lisätään koneeseen myöhemmin päivän aikana).
Esihuuhtelu
Pesu
1 välihuuhtelu
Loppuhuuhtelu
Kuivaus
1 kylmä huuhtelu (estää
ruoantähteiden kuivumisen kiinni astioihin).
Tässä ohjelmassa ei
tarvita pesuainetta.
Käyttöönotto
Ennen kuin otat astianpesukoneen käyttöön:
• Tarkista, että sähkö- ja vesiliitännät on
suoritettu asennusohjeiden mukaisesti
• Poista kaikki pakkausmateriaalit koneen
sisältä
• Vedenpehmentimen säätäminen
• Kaada litra vettä suolasäiliöön ja täytä säiliö
astianpesukoneelle tarkoitetulla suolalla
• Täytä huuhtelukirkasteen säiliö
8
Page 9
Kun käytät pesutabletteja,
jotka sisältävät
huuhtelukirkasteen ja
pesuaineen:
huuhtelukirkastetta ei tarvitse täyttää säiliöön
– säädä vedenpehmennin
– lisää erikoissuolaa (astianpesukoneen suo-
laa)
Kun käytät pesutabletteja,
jotka sisältävät
huuhtelukirkasteen,
pesuaineen, suolan ja muita
lisäaineita:
erikoissuolaa ja huuhtelukirkastetta ei tarvitse
täyttää säiliöön
Tarkista, sopivatko pesuaineet oman alueesi
veteen (veden kovuus). Noudata valmistajan
ohjeita.
– Aseta vedenkovuus tasolle 1.
TÄRKEÄÄ
Jos kuivaustulos ei ole tyydyttävä,
suosittelemme seuraavaa:
1. Täytä huuhtelukirkastelokero
huuhtelukirkasteella.
2. Aseta huuhtelukirkasteen annostelu asen-
toon 2.
Jos palaat erillisten pesu- ja käsittelyaineiden
käyttöön, toimi seuraavasti:
– Täytä suolan ja huuhtelukirkasteen säiliöt.
– Säädä vedenkovuus korkeimmalle tasolle ja
pese yksi normaali pesuohjelma ilman
astioita.
– Säädä vedenkovuus paikkakunnan veden-
kovuuden mukaan.
– Säädä huuhtelukirkasteen annostelu.
Vedenpehmentimen säätäminen
Astianpesukoneessa on vedenpehmennin,
joka poistaa vesijohtovedestä mineraaliaineet
ja suolat, joilla olisi haitallinen vaikutus laitteen
toimintaan.
Mitä enemmän vedessä on mineraaliaineita ja
suoloja, sitä kovempaa vesi on. Veden kovuus
mitataan toisiaan vastaavilla asteikoilla, joissa
käytetään saksalaisia asteita (°dH), ranskalaisia asteita (°TH) ja mmol/l (millimoolia/litra kansainvälinen vedenkovuusyksikkö).
Vedenpehmentimen asetukset tulee määrittää
vesijohtoverkon vedenkovuuden mukaisesti.
Voit kysyä vedenkovuustiedot paikkakuntasi
vesilaitokselta.
9
Page 10
Vedenkovuus Vedenkovuusasetuksen määrit-
täminen
°dH °TH mmol/l manuaalinen elektroninen
51 - 70 91 - 125 9,1 - 12,5 2 taso 10 kyllä
43 - 50 76 - 90 7,6 - 8,9 2 taso 9 kyllä
37 - 42 65 - 75 6,5 - 7,5 2 taso 8 kyllä
29 - 36 51 - 64 5,1 - 6,4 2 taso 7 kyllä
23 - 28 40 - 50 4,0 - 5,0 2 taso 6 kyllä
19 - 22 33 - 39 3,3 - 3,9 2 taso 5 kyllä
15 - 18 26 - 32 2,6 - 3,2 1 taso 4 kyllä
11 - 14 19 - 25 1,9 - 2,5 1 taso 3 kyllä
4 - 10 7 - 18 0,7 - 1,8 1 taso 2 kyllä
< 4 < 7 < 0,7 1 taso 1 ei
Suolan käyttö
Vedenpehmennin on asetettava sekä
manuaalisesti vedenkovuuden säätimellä että
elektronisesti.
Vedenpehmentimen säätäminen manuaalisesti (katso taulukko)
Vedenpehmennin on säädetty te htaalla asetu kseen 2.
10
Käännä kytkin asentoon 1
tai 2.
Page 11
Vedenpehmentimen
säätäminen elektronisesti
(katso taulukko)
TÄRKEÄÄ
Vedenpehmennin on säädetty tehtaalla asetukseen 5.
1. Astianpesukoneesta on kytkettävä virta
pois päältä.
Kytke astianpesukoneeseen virta
painamalla virtapainiketta.
2.
Paina samanaikaisesti toimintopainikkeita
B ja C , kunnes toimintopainikkeiden A ,
B ja C merkkivalot alkavat vilkkua.
3. Vapauta nämä painikkeet ja paina
toimintopainiketta A . Toimintopainikkeiden B ja C merkkivalot sammuvat, ja
toimintopainikkeen A merkkivalo vilkkuu
Suolasäiliön täyttäminen
HUOMIO
Käytä ainoastaan astianpesukoneeseen soveltuvaa erikoissuolaa.
edelleen. Samanaikaisesti myös Ohjel-
man loppu -merkkivalo alkaa vilkkua.
Ohjelman loppu -merkkivalon vilkkumis-
kertojen määrä ilmaisee valittuna olevan
tason.
4.
Ohjelman loppu -merkkivalo voi vilkkua
esimerkiksi 5 kertaa. Vilkkuminen toistuu
viiden sekunnin välein.
5. Jos haluat vaihtaa tasoa, paina
toimintopainiketta A . Taso vaihtuu aina
painiketta painettaessa. (Tason 10 jälkeen
tulee taas taso 1).
6.
Ohjelman loppu -merkkivalo ilmaisee uuden asetuksen. (Vedenkovuutta vastaavat
tasomääritykset, katso taulukko).
7. Jos haluat tallentaa asetuksen muistiin,
kytke virta pois astianpesukoneesta
painamalla virtapainiketta.
Avaa korkki.
Kun lisäät säiliöön suolaa ensimmäistä kertaa ,
täytä säiliö vedellä.
Kaada suolaa säiliöön
mukana toimitetun supp ilon avulla, kunnes säiliö
on täynnä suolaa.
11
Page 12
TÄRKEÄÄ
Käynnistä täydellinen pesuohjelma heti tämän jälkeen.
TÄRKEÄÄ
Säiliöstä valuu yli vettä, kun suolaa täytetään.
Pyyhi yliroiskunut suola
pois.
Kierrä korkkia myötäpäivään, kunnes se pysähty y
naksahtaen.
TÄRKEÄÄ
Lisää suolaa, kun ohjauspaneelin valo syttyy.
Huuhtelukirkasteen lisääminen
Avaa kansi.
HUOMIO
Älä laita huuhtelukirkast esäiliöön mitään muuta ai netta
(esim. astianpesukoneen puhdistusainetta tai
nestemäistä pesuainetta). Ne voivat vaurioittaa
laitetta.
Täytä
huuhtelukirkastelokero
huuhtelukirkasteella. Säiliöön on merkitty huuhtelukirkasteen maksimitaso
"max"
TÄRKEÄÄ
Lisää huuhtelukirkaste tta, kun ohjauspaneelin valo sy ttyy.
Pyyhi pois ylivalunut
huuhtelukirkaste. Sulje
kansi ja paina siten, että
se naksahtaa kiinni.
12
Page 13
Huuhtelukirkasteen annostelun säätäminen
Lisää annostusta, jos astioissa on pesun jälkeen vesipisaroita tai kalkkipilkkuja.
Avaa kansi. Säädä annostelu.
Pienennä annostusta, jos astioissa on valkoisia
raitoja, tai jos laseissa tai veitsenterissä näkyy
sinertävä kalvo.
Sulje kansi ja paina siten,
(Huuhtelukirkasteen annostelun tehdasasetu s on
asento 4).
että se naksahtaa kiinni.
Ruokailuvälineiden ja astioiden järjestäminen koneeseen
Pesusieniä, puhdistusliinoja tai muita vettä
imeviä tuotteita ei saa pestä
astianpesukoneessa.
• Ennen kuin laitat astiat koneeseen:
– Poista astioista kaikki ruoantähteet.
– Liota/pehmennä kiinni palaneet ruoan-
tähteet
• Huomioi seuraavat asiat järjestäessäsi
astioita ja ruokailuvälineitä koneeseen:
– Astiat ja ruokailuvälineet eivät saa estää
suihkuvarsien pyörimistä.
– Aseta kupit, lasit, padat yms. alassuin,
jotta vesi ei keräänny astian sisään.
– Astiat ja ruokailuvälineet eivät saa olla si-
säkkäin tai päällekkäin.
– Lasit eivät saa koskettaa toisiaan, sillä
muuten ne voivat särkyä.
– Laita pienet esineet ruokailuvälinekoriin.
• Muovi- ja teflonastioihin jää helposti
vesipisaroita; sillä ne eivät kuivu yhtä hyvin
kuin posliini- ja teräsastiat.
• Laita kevyet astiat (esim. muovikulhot) yläkoriin, jotta ne eivät pääse liikkumaan.
13
Page 14
Ruokailuvälineet ja astiat, jotka eivät sovellu/soveltuvat rajoitetusti konepesuun
ei konepesua: rajoitettu konepesu:
• Puu-, luu-, posliini- tai helmiäiskahvaiset ruokailuvälineet.
• Kuumuutta kestämättömät muoviastiat.
• Vanhat lämpöä kestämättömät ruokailuvälineet,
joissa on liimattuja osia.
• Liimattuja osia sisältävät ruokailuvälineet tai astiat.
• Tina- tai kupariastiat.
• Lyijykristallilasit.
• Helposti ruostuvat teräksiset esineet.
• Puuvadit.
• Synteettisistä kuiduista valmistetut astiat.
• Pese keraamisia astioita astianpesukoneessa vain,
jos niissä on konepesun salliva merkintä.
• Astian lasitus voi himmetä, jos se pestään koneessa
usein.
• Hopeiset ja alumiiniset osat muuttavat väriään
pesussa: Ruoantähteet , esim. munanvalkuainen,
keltuainen ja sinappi muutt avat hopean väriä tai tekevät siihen läiskiä. Puhdis ta ruoantähteet
hopeisista astioista heti, ellei astioi ta pestä heti käy tön jälkeen.
Järjestä ruokailuvälineet
koriin. Parhaan pesutuloksen saavuttamiseksi
suositeltavaa on käyttää
mukana toimitettua ruokailuvälinekorin erotteluritilää (jos ruokailuvälineet
mahtuvat ritilän aukkoihin).
14
Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kahvat y löspäin. Terävät esineet
voivat aiheuttaa haavoja!
Täytä alakori. Aseta ruokailuastiat ja suurikokoiset vadit korin reunoille.
Page 15
Alakorin kaksi
lautastelinettä voidaan
taivuttaa alas, jolloin kattilat, pannut ja kulhot on
helppo asettaa koneeseen.
Täytä yläkori. Laita kevyet
astiat (esim. muovikulhot)
yläkoriin, jotta ne eivät
pääse liikkumaan.
Kuppitelineen voi taivuttaa
ylös, jotta korkeammat astiat mahtuvat koriin.
Jos laitat yläkoriin l autasia, aloi ta telineen t akaosasta
ja aseta lautaset vähän eteenpäin kallelleen. Älä
käytä luukun lähellä o levia telineitä.
Yläkorin korkeuden
säätäminen
Jos peset hyvin suurikokoisia lautasia, ne mahtuvat alakoriin, kun nostat yläkoria ylemmäs.
Astioiden suurin sallittu korkeus
Yläkori Alakori
Yläkori yläasennossa 20 cm 31 cm
Yläkori ala-asennossa 24 cm 27 cm
15
Page 16
Astiakori nostetaan yläasentoon seuraavasti:
1. Vedä astiakoria ulos, kunnes se pysähtyy.
2. Nosta koria kummaltakin puolelta varovasti ylöspäin, kunnes se kiinnittyy tukevasti paikalleen.
Astiakori lasketaan takaisin alkuperäiseen asentoon seuraavasti:
1. Vedä astiakoria ulos, kunnes se pysähtyy.
2. Nosta koria kummaltakin puolelta varovasti ylöspäin ja anna korin laskeutua hitaasti paikalleen
pitäen korista kiinni.
TÄRKEÄÄ
Älä koskaan nosta tai laske astiakoria vain
toiselta puolelta.
Pesuaine
TÄRKEÄÄ
Käytä ainoastaan astianpesukoneille
tarkoitettuja pesuaineita (konetiskiainetta).
TÄRKEÄÄ
Kun kori on yläasennossa, kuppitelineitä ei voi
käyttää.
Noudata pakkauksen annostelu- ja
säilytysohjeita.
16
Avaa kansi.
Annostele
konetiskiainetta lokeroon
A.
Huomioi annostelumerkinnät.
Page 17
Jos pesuohjelmaan kuuluu esipesu, annostele
konetiskiainetta myös lokeroon B.
Pesuainetabletit
Eri valmistajien pesuainetabletit liukenevat
erilaisella nopeudella. Tästä syystä jotkut pesuainetabletit eivät ehdi saavuttaa täyttä pesu-
Jos käytät pesutabletteja:
laita pesutabletti lokeroon
A.
Sulje kansi.
tehoaan lyhyen pesuohjelman aikana. Sen
vuoksi pesuainetabletteja käytettäessä on
valittava pitkä pesuohjelma, jotta pesuaineen
jäämät ehtivät poistua täydellisesti.
Astianpesukoneen tyhjentäminen
• Kuumat astiat ovat herkkiä kolhuille.
Anna astioiden jäähtyä, ennen kuin tyhjennät astianpesukoneen.
• Aloita tyhjennys alakorista välttääksesi veden tippumisen yläkorista alakorissa olevien
astioiden päälle.
• Astianpesukoneen reunoissa ja luukussa
voi olla kosteutta, sillä ruostumaton teräs
jäähtyy nopeammin kuin posliiniastiat.
Kun pesuohjelma on päättynyt, kytke virta pois
ja sulje vesihana.
HUOMIO
17
Page 18
Huolto ja puhdistus
Sihtien puhdistaminen
TÄRKEÄÄ
Astianpesukonetta ei saa KOSKAAN käyttää
ilman sihtejä. Jos sihdit on asennettu väärin
paikalleen, pesutulos voi olla huono.
Puhdista sihdit A, B ja C
huolellisesti juoksevan
veden alla.
Laita tasosihti A takaisin
astianpesukoneen
pohjalle ja tarkista, että se
on kunnolla paikalla an
kahden ohjaimen D alla.
Laita sihdit takaisin ja
lukitse ne paikalleen
kääntämällä kahvaa myötäpäivään vasteeseen
saakka.
Suihkuvarsien puhdistaminen
Älä KOSKAAN yritä irrottaa suihkuvarsia.
Jos suihkuvarsien suutinreiät ovat tukkeutu-
neet, poista lika cocktailtikulla.
Käännä kahvaa noin 1/4kierrosta vastapäivään ja
ota sihdit B ja C pois.
Poista sihti A astianpesukoneen pohjasta.
Ulkopintojen puhdistaminen
Puhdista koneen ja ohjauspaneelin ulkopinnat
kostealla, pehmeällä liinalla. Käytä mietoa
puhdistusainetta, jos sitä tarvitaan. Älä koskaan käytä hankausainetta, hankaavia
18
Page 19
pesulappuja tai liuottimia (asetoni,
trikloorietyleeni jne.).
Sisätilan puhdistaminen
Puhdista luukun tiivisteet sekä pesuaineen ja
huuhtelukirkasteen lokerot säännöllisesti
kostealla liinalla.
Valmistaja suosittelee erittäin likaisille astioille
tarkoitetun pesuohjelman pesemistä ilman
astioita noin kolmen kuukauden välein käyttäen
kuitenkin konetiskiainetta.
Jos astianpesukonetta ei
käytetä pitkään aikaan
Jos astianpesukonetta ei ole tarkoitus käyttää
pitkään aikaan, toimi seuraavasti:
1. Irrota laite verkkovirrasta ja sulje vesihana.
2. Jätä luukku raolleen, jotta koneen sisälle ei
muodostu epämiellyttävää hajua.
Ympäristönsuojelu
3. Tarkista, että astianpesukone on puhdas.
Suojeltava jäätymiseltä
Älä sijoita konetta paikkaan, jossa lämpötila voi
laskea alle 0 °C. Huom! Kone on tarkoitettu
käytettäväksi ja säilytettäväksi normaalissa
huonelämpötilassa. Valmistaja ei vastaa
jäätymisvaurioista.
Koneen siirtäminen
Jos joudut siirtämään konetta (esim. muuton
yhteydessä), toimi seuraavasti:
1. Irrota pistoke pistorasiasta.
2. Sulje vesihana.
3. Irrota vedenottoletku ja tyhjennysletku.
4. Vedä kone letkuineen ulos syvennyksestä.
Vältä kallistamasta konetta kuljetuksen aikana.
Tuotteeseen tai sen pakkaukseen merkitty
symboli
laittaa sekajätteen joukkoon, vaan se on
toimitettava erilliseen sähkö- ja
elektroniikkajätteiden keräyspisteeseen.
Asianmukaisella jätehuollolla estetään
mahdolliset ympäristö- ja terveyshaitat. Laitetta
ei saa purkaa ennen jätehuoltoon luovuttamista
eikä laitteen sisälle saa laittaa muita jätteitä.
Tarkempia tietoja tämän tuotteen
kierrättämisestä saat kuntasi jäteasioita
hoitavalta viranomaiselta, liikkeestä josta tuote
, osoittaa, että tätä tuotetta ei saa
on ostettu tai internet sivuiltamme
www.electrolux.fi.
Pakkausmateriaalit
Pakkausmateriaalit ovat ympäristöystävällisiä,
ja ne voidaan kierrättää. Muoviosiin on merkitty
materiaalin tunniste, esim. >PE<, >PS<, jne.
Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.
19
Page 20
HUOMIO
Kun astianpesukone poistetaan lopullisesti
käytöstä, toimi seuraavasti:
• Irrota pistoke pistorasiasta.
Käyttöongelmat
• Leikkaa johto ja pistoke irti ja hävitä ne.
• Irrota luukun lukitus. Tällä tavoin voidaan
estää lasten jääminen loukkuun koneen
sisälle ja seurauksena oleva hengenvaara.
Astianpesukone ei käynnisty tai pysähtyy kesken pesuohjelman. Jotkin ongelmista aiheutuvat yksinkertaisten huoltotoimien
laiminlyönnistä tai huolimattomuudesta, ja ne
voidaan ratkaista taulukon ohjeiden mukaisesti
ilman asiantuntija-apua.
Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide
Astianpesukoneeseen ei tule vettä.
•
käynnissä olevan ohjelman merkkivalo vilkkuu
koko ajan
• Ohjelman loppu -merkkivalo vilkkuu kerran
Astianpesukoneeseen jää vettä.
•
käynnissä olevan ohjelman merkkivalo vilkkuu
koko ajan
• Ohjelman loppu -merkkivalo vilkkuu 2 kertaa
•
käynnissä olevan ohjelman merkkivalo vilkkuu
koko ajan
•
Ohjelman loppu -merkkivalo vilkkuu 3 kertaa
Kytke virta pois astianpesukoneesta, avaa
luukku ja suorita seuraavat korjaustoimenpiteet.
• Vesihana on tukossa tai kalkkeutunut.
Puhdista vesihanan sihti.
• Vesihana on kiinni.
Avaa vesihana.
• Vedenottoletkun kierreliitti men sihti (mikäli le tkussa
on sihti) on tukossa.
Puhdista letkun kierreliittimen sihti.
• Vedenottoletku on kiinnitetty väärin tai se on taipunut tai litistynyt.
Tarkista vedenottoletkun liitäntä.
• Altaan poistoviemäri on tukossa.
Puhdista altaan poistoviemäri.
• Tyhjennysletku on kiinnitetty väärin tai se on taipunut tai litistynyt.
Tarkista tyhjennysletkun liitäntä.
• Vesivahinkosuojaus on aktivoitunut.
Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.
20
Page 21
Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide
•
Pesuohjelma ei käynnisty.
• Astianpesukoneen luukku ei ole kunnolla kiinni.
Sulje luukku.
• Pistoke ei ole pistorasiassa.
Kytke pistoke pistorasiaan.
• Sulaketaulun sulake on pa lanut.
Vaihda sulake.
Suoritettuasi edellä kuvatut tarkistukset sulje
astianpesukoneen luukku ja kytke virta laitteeseen. Paina sen ohjelman painiketta, joka oli
käynnissä ennen virheilmoitusta. Ohjelma jatkuu kohdasta, jossa se keskeytyi.
Jos toimintahäiriö esiintyy tai virhekoodi tulee
uudelleen näkyviin, ota yhteys valtuutettuun
huoltoliikkeeseen.
Jos näkyviin tulee joku muu kuin taulukossa
mainittu virhekoodi, ota yhteys valtuutettuun
Ota yhteys valtuutettuun huoltoliikkeeseen ja
ilmoita koneen mallinumero (Mod.),
tuotenumero (PNC) ja sarjanumero (S.N.).
Nämä tiedot on merkitty astianpesukoneen luukun reunassa olevaan arvokilpeen.
Jotta löytäisit numerot aina helposti niitä
tarvitessasi, kirjoita ne muistiin tähän:
Malli : . . . . . . . . . . . . . . . . . . . . . . .
Tuotenumero: . . . . . . . . . . . . . . . . . . . . . . .
Sarjanumero : . . . . . . . . . . . . . . . . . . . . . . . .
huoltoliikkeeseen.
Pesutulos ei ole tyydyttävä.
Astiat eivät ole puhtaita. • On valittu väärä pesuohjelma.
• Astiat on järjestetty koneeseen sillä tavoin, että vesi
ei pääse kaikille pinnoille. Korit eivät saa olla liian
täynnä.
• Suihkuvarret eivät pyöri esteettä, koska astiat on
järjestetty koneeseen v äärin.
• Astianpesukoneen pohjassa olevat sihdit ovat likaisia, tai ne on asetett u väärin paikalleen.
• Konetiskiainetta on käytetty liian vähän tai ei lainkaan.
• Jos astioissa on kalkkijäämiä, syynä on se, että
suolasäiliö on tyhjä tai vedenpehmennin on
säädetty väärin.
• Tyhjennysletku on kiinnitetty väärin.
• Suolasäiliön korkki ei ole kunnolla kiinni.
Astiat ovat märkiä ja himmeitä. • Ei ole käytetty huuhtelukirkastetta.
• Huuhtelukirkasteen säiliö on tyhjä.
21
Page 22
Pesutulos ei ole tyydyttävä.
Laseissa ja astioissa on raitoja, maitomais ia läisk iä tai
sinertävä pinta.
Laseissa ja astioissa on kuivuneita vesipisaroita. • Suurenna huuhtelukirkasteen annostelua.
• Pienennä huuhtelukirkasteen ann os t elu a.
• Syynä voi olla käytetty pesuaine. Soita pesuaineen
valmistajan asiakaspalvelunumeroon.
Jos ongelma ei poistu näiden tarkistusten
avulla, ota yhteys valtuutettuun huoltoliikkeeseen.
Tekniset tiedot
Mitat Leveys x korkeus x syvyys 59,6 x 81,8-87,8 x 57,5
Sähköliitäntä
Jännite - kokonaisteho - sulake
Vedenpaine Minimi - maksimi
Kapasiteetti Astioiden määrä 12 hengen astiasto
Maks. paino kg 37
Äänitaso dB(A) 49
Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa
olevaan arvokilpeen.
0,05 - 0,8
(MPa)
Kulutusarvot
Kulutusarvot on tarkoitettu ohjeellisiksi, ja ne
riippuvat veden paineesta ja lämpötilasta sekä
Kulutusarvot

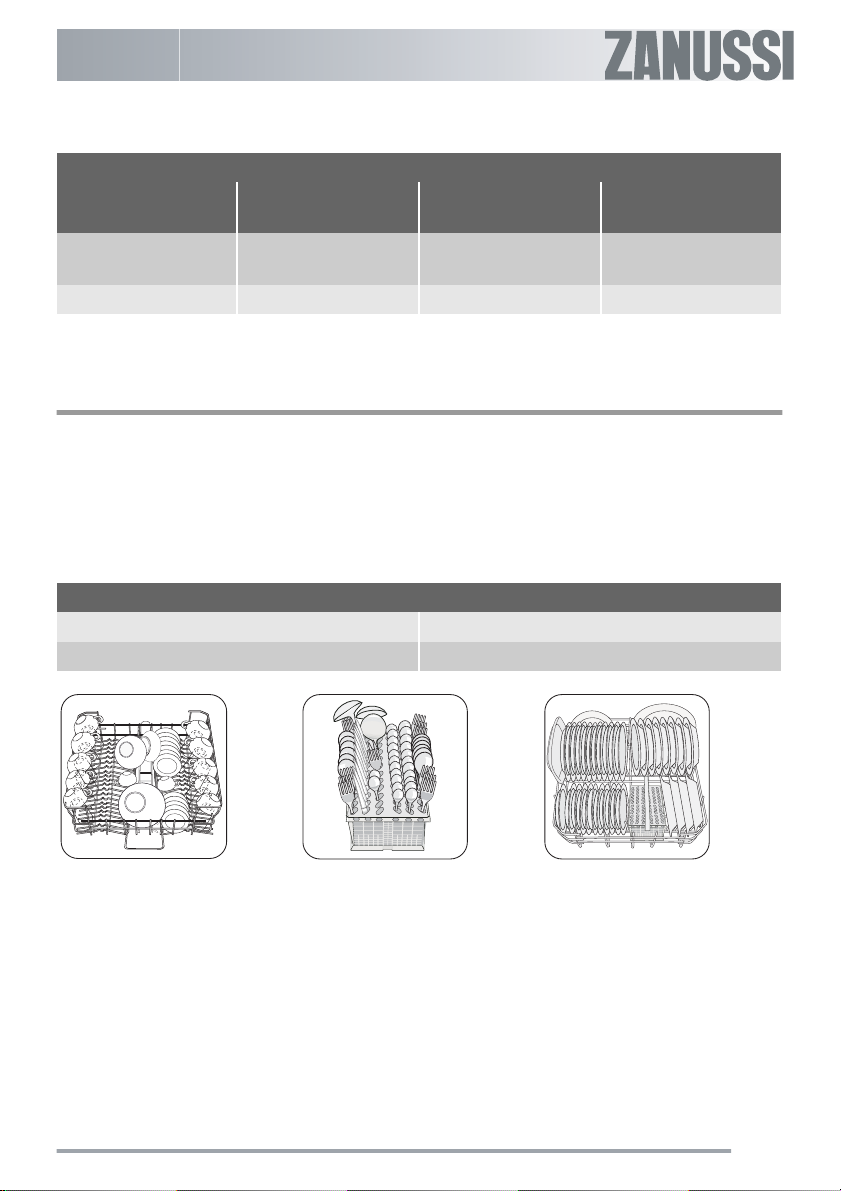

Ohjelma Pesuohjelman kesto
(minuuttia)
Tehokas 70°
Normaali 65°
Pikapesu 30 min
22
80-90 1,6-1,8 22-24
90-100 1,4-1,6 18-20
30 0,9 9
energiansyötön ja astioiden määrän
vaihteluista.
Energiankulutus (kWh) Vedenkulutus (litraa)
Page 23
Ohjelma Pesuohjelman kesto
(minuuttia)
BIO 50° (testilaitoksen
testiohjelma)
Esihuuhtelu
160 1,05 16
12 0,1 4
Ohjeita testilaitokselle
Kulutusarvot
Energiankulutus (kWh) Vedenkulutus (litraa)
Standardin EN 60704 mukainen testi on
suoritettava kone täynnä ja käyttäen testiohjel-
täytettyinä ja käyttäen testiohjelmaa (katso Ku-
lutusarvot).
maa (katso Kulutusarvot).
Standardin EN 50242 mukainen testi on
suoritettava suolasäiliö ja huuhteluainesäiliö
Täysi koneellinen: normaali 12 hengen astiasto
Tarvittava pesuaineen määrä 5 g + 25 g (tyyppi B)
Huuhtelukirkasteen asetus asento 4 (tyyppi III)
Yläkori
Ruokailuvälinekori Alakori
23
Page 24
Kuppitelineet: asento A
Asennus
VAROITUS!
Kaikki laitteen asennukseen liittyvät sähkö- ja/
tai putkiasennustyöt on annettava ammattitaitoisen sähköasentajan ja/tai putkimiehen tai
muun asiantuntevan henkilön tehtäväksi.
Kalusteisiin asennus
Tämä astianpesukone on tarkoitettu
asennettavaksi joko kalustekaapin tai työtason
alle. Noudata ehdottomasti kuvassa esitettyjä
asennusmittoja.
Astianpesukone ei tarvitse muita
ilmanvaihtoaukkoja kuin vedenotto- ja tyhjennysletkun ja verkkojohdon vaatimat aukot.
Astianpesukoneen vaatiman syvennyksen korkeus voi vaihdella välillä 820-880 mm lattiasta,
koska koneessa on säädettävät jalat (enintään
60 mm).
Jätä astianpesukoneen yläosan ja työtason vä-
liin 2 mm.
Astianpesukoneen korkeuden
säätäminen
Säädä korkeus seuraavasti:
1. Säädä korkeus seuraavasti:
2. Avaa säädettävän jalustan ruuvit ja irrota
se.
3. Säädä takajalkaa kiertämällä etulevyn
keskellä olevaa ruuvia vasemmalle tai
oikealle.
Koneen hyvä tasapainottaminen on olennaisen
tärkeää, jotta luukku sulkeutuu kunnolla ja
tiiviisti. Kun kone on asianmukaisesti
tasapainotettu, luukku ei kosketa laitteen kummallakin puolella oleviin tasapainotusvälikkeisiin.
Jos luukku ei sulkeudu kunnolla, löysää tai
kiristä säätöjalkoja, kunnes kone on täysin
tasapainossa.
24
Page 25
Jalustan korkeuden
säätäminen
Jos koneen pohjan alla on tyhjää tilaa, aukon
voi peittää laskemalla jalustan levyä alaspäin.
Höyrysuojuksen
kiinnittäminen
Säädä kone oikeaan asentoon (korkeus- ja
sivusuunnassa) mukana toimitettujen ruuvien
avulla (3,5 x 16 mm).
Kiristä ruuvit siten, että astianpesukone ei voi
kaatua eteenpäin ja aiheuttaa vahinkoa luukun
ollessa avoinna ja koneen ollessa täynnä
astioita.
VAROITUS!
Astianpesukone on kiinnitettävä työtason alaosaan tai vieressä oleviin kalusteisiin mukana
toimitettujen tukien avulla. Muussa
tapauksessa seurauksena voi olla henkilö- tai
omaisuusvahinkoja. Astianpesukoneen sivupaneeliin ei saa porata reikiä, sillä poraaminen
voi vaurioittaa hydraulisia osia.
Kiinnitä höyrysuojakalvo työtason etuosaan
koko leveydelle.
Kiinnittäminen viereisiin
kalusteisiin
Kiinnitä astianpesukone tukevasti paikalleen
ruuvaamalla se tiukasti kiinni työtasoon tai viereiseen kaappiin. Käytä mukana toimitettuja
kulmatukia, jotka asetetaan astianpesukoneen
yläosassa oleviin aukkoihin.
Vesiliitäntä
VAROITUS!
Astianpesukonetta ei saa kytkeä avonaiseen
säiliöön tai veden pikalämmittimeen. Astianpesukoneeseen voidaan ottaa joko kuumaa
(korkeintaan 60 °C) tai kylmää vettä. Suositeltavaa on käyttää kylmää vettä.
VAROITUS!
Käytä vesijohtoverkkoliitännässä ainostaan
uutta letkusarjaa. Vanhaa astianpesukoneen
letkua ei saa käyttää.
25
Page 26
HUOMIO
Jos astianpesukone liitetään uuteen putkistoon
tai putkistoon, jota ei ole käytetty pitkään ai-
Vedenottoletku
Kytke vedenottoletku hanaan, jossa on 3/4" kierre.
Vedenottoletkua voi kääntää joko vasemmalle tai
oikealle asennuksen mukaan lukkomutterin avulla.
Liitosmutteri on asetettava oikein paikalleen v esivuotojen välttämiseksi.
Tyhjennysletku
kaan, anna veden juosta muutaman minuutin
ajan, ennen kuin liität vedenottoletkun.
Liitä tyhjennysletku viemäriin.
Vaadittu korkeus: 30-100
cm astianpesukoneen
alareunan yläpuolella.
Jos käytät tyhjennysletkussa jatkoletkua, letkun kokonaispituus ei saa olla yli 4 metriä.
Vastaavasti viemäriliitännöissä käytettyjen liitinten sisähalkaisija ei saa olla pienempi kuin
letkun halkaisija.
26
Tarkista, että letkut eivät
ole mutkalla tai
puristuksissa.
Kun tyhjennysletku liitetään pesualtaan alla olevaan viemäriputkeen,
muovikalvo(A) on
poistettava kokonaan.
Jos kalvoa ei poisteta kokonaan, viemäriputkeen
kerääntyy ruoanjätteitä, ja
lopulta se tukkeutuu.
Page 27
Sähköliitäntä
HUOMIO
Turvallisuusmääräysten mukaisesti laite on
kytkettävä maadoitettuun pistorasiaan.
Ennen kuin käytät laitetta ensimmäistä kertaa,
tarkista, että arvokilvessä mainittu jännite ja
virtalaji vastaavat laitteen asennuspaikan
arvoja.
Arvokilpeen on merkitty myös sulakkeen tiedot.
Kytke pistoke aina maadoitettuun pistorasiaan.
Monihaaraisia pistokkeita, liittimiä ja
jatkojohtoja ei saa käyttää.
Ne voivat aiheuttaa ylikuumetessaan palovaaran.
Vaihda pistorasia tarvittaessa maadoitettuun.
Jos virtajohto joudutaan vaihtamaan, ota yhteys valtuutettuun huoltoliikkeeseen.
Pistokkeen on oltava helposti ulottuvilla laitteen
asennuksen jälkeen.
Älä koskaan irrota pistoketta pistorasiasta
johdosta vetämällä, vaan tartu aina
pistokkeesta.
Valmistaja ei vastaa edellä esitettyjen turvatoimien laiminlyönnistä aiheutuvista ongelmista.
27
Page 28
www.electrolux.com
156991430-00-17122007
Loading...
