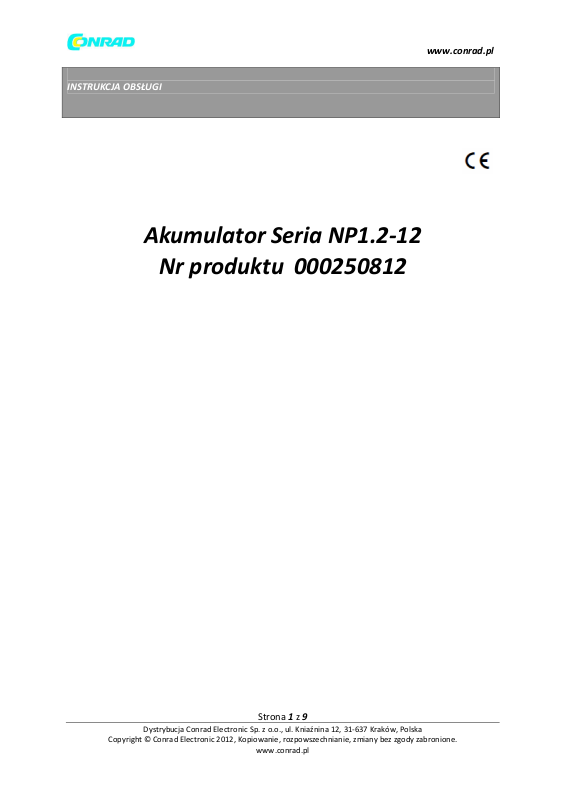

INSTRUKCJA OBSŁUGI
Akumulator Seria NP1.2-12
Nr produktu 000250812
Strona 1 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Niezawodność to bezpieczeństwo
Akumulatory Yuasa NP, NPC i NPH. Stosując najnowszą,
zaawansowaną technologię rekombinacji tlenu,
Yuasa wykorzystała swoje 80 letnie doświadczenie w
dziedzinie akumulatorów ołowiowo kwasowych i
przygotowała szczelne akumulatory ołowiowo kwasowe
o optymalnej konstrukcji.
Właściwości
• Doskonała reaktywacja z głębokiego rozładowania
• System zawieszenia elektrolitu
• Rekombinacja gazu
• Wiele zastosowań: użycie rezerwowe lub cykliczne
• Użytkowanie w dowolnym położeniu (za wyjątkiem stałego odwrócenia)
• Nadzwyczajne zagęszczenie energii
• Siatki ołowiowo wapniowe wydłużające żywotność
• Produkowany na całym świecie
• Zastosowanie określonych wzorów
Właściwości techniczne
Szczelna konstrukcja
Wyjątkowa budowa Yuasa i technika uszczelniania zapewnia brak wycieków elektrolitu z obudowy
lub zacisków.
System zawieszenia elektrolitu
Wszystkie akumulatory NP wykorzystują unikalny system zawieszenia elektrolitu firmy Yuasa
obejmujący drobną matę szklaną w celu zatrzymania maksymalnej ilości elektrolitu w ogniwach.
Elektrolit zatrzymywany jest w materiale separatora, nie występuje zatem wolny elektrolit, który
mógłby wyciec z ogniw. Nie dodaje się żeli ani innych zanieczyszczeń.
Kontrola wytworzenia gazu
Budowa akumulatorów NP firmy Yuasa wykorzystuje najnowszą technologię rekombinacji tlenu w
celu skutecznej kontroli wytwarzania gazu w trakcie normalnego użytkowania.
Obsługa przy niewielkiej konserwacji
Dzięki idealnie szczelnej budowie i rekombinacji gazów w obrębie ogniwa, akumulator niemal nie
wymaga konserwacji.
Zaciski
Strona 2 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
10godz d
o 1.75vpc 20
°C
1.1
5 godz d
o 1.70vpc 20
°C 1
N
apięcie
12
E
nergia
właściwa
(Wh.kg.20hr
) 25
R
ozładowanie
maksymalne
(A) 12
D
ługość
97
S
zerokoś
ć 48
Z
acisk
A
Akumulatory NP wyprodukowano przy użyciu szeregu zacisków o różnych rozmiarach i rodzajach.
Patrz przedstawione szczegóły.
Praca w dowolnym położeniu
Połączenie szczelnej konstrukcji i unikalnego systemu zawieszenia elektrolitu Yuasa pozwala na prace
w dowolnym położeniu, bez straty wydajności lub obawy przed wyciekiem elektrolitu (z wyjątkiem
ciągłego użycia w pozycji odwróconej).
Konstrukcja regulowana zaworem
Akumulatory wyposażono w prosty, bezpieczny niskociśnieniowy system wentylacji, który uwalnia
gaz i automatycznie uszczelnia się ponownie w przypadku nagromadzenia gazu w akumulatorze
wskutek znacznego przeładowania. Uwaga: w żadnym wypadku nie wolno ładować akumulatora w
szczelnym pojemniku.
Specyfikacje ogólne
Pojemność nominalna (Ah) NP1.2-12
20godz do 1.75vpc 30°C 1.2
1 godz do 1.60vpc 20°C 0.7
Zagęszczenie energii (Wh.L.20hr) 61
Opór wewnętrzny (megaomy) 110
Prąd zwarciowy (A) 36
Wymiary (mm)
Wysokość całkowita 54.5
Ciężar (Kg) 0.58
Układ 3
Moment obrotowy zacisku Nm -
Układ
Strona 3 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Zaciski
Siatki ołowiowo wapniowe
Przemysłowe siatki ze stopu ołowiowo wapniowego dają dodatkowy margines wydajności i
żywotności zarówno w zastosowaniach cyklicznych jak i rezerwowych i umożliwiają skuteczną
reaktywację po głębokim rozładowaniu.
Długa żywotność cyklu
W zależności od danego stopnia rozładowania spodziewać się można ponad tysiąca cykli
rozładowania/ładowania.
Żywotność rezerwowa
Spodziewana żywotność wynosi pięć lat w zastosowaniach rezerwowych stand-by.
Separatory
Wykorzystanie specjalnego materiału separatora daje bardzo skuteczną izolację pomiędzy płytkami,
zapobiegającą zwarciom na płytkach i zapobiega wytarciu się materiałów aktywnych.
Długa żywotność składowania
Niezwykle wolne samo-rozładowanie pozwala na składowanie akumulatora przez długi czas, nawet
do jednego roku w normalnej temperaturze otoczenia bez trwałej utraty pojemności.
Zakres temperatury roboczej
Akumulatory można stosować w szerokim zakresie temperatur, co daje znaczną elastyczność w
zakresie budowy systemu i lokalizacji.
Ładowanie – 15°C do 50°C
Rozładowanie – 20°C do 60°C
Składowanie – 20°C do 50°C (akumulator w pełni naładowany)
Strona 4 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
S
chemat
cyklicznego ponownego ładowania
K
rzywe charakterystyki rozładowania
NP. w 25 st C (77 st
F)
Ż
ywotność
rezerwowa Zakres NP
Strona 5 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
C
harakterystyka
samo-rozładowania
C
harakterystyka
ładowania rezerwow
ego
T
ypowa
charakterystyka rozładowania Zakres NP
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 6 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
K
rzywe charakterystyki rozładowania NPH
Seria NP1.2-12
Inteligentne ładowarki baterii
Wyprodukowane zgodnie z BS3456, IEC335, UL 1236,
EN60335, oznakowanie CE zgodnie z EN5008-1
Właściwości
Sterowanie mikroprocesorowe
Ochrona przed zwarciem
Ochrona przed odwróconą biegunowością
Ochrona przed wysokimi temperaturami
Kontrola prądu udarowego
Szybkie ładowanie masowe prądem stałym
3 fazowe ładowanie CI-CV- rezerwowe
Napięcie stałe rezerwowe/stand-by
Proporcjonalne ustawienie czasu
Elastyczność, w celu dopasowania do specyfikacji akumulatora
Zakres standardowy
YCP03A12 300mA12v
YCP03A24 300mA24v
YCP03A6 300mA6v
YCP06A12 600mA12v
YCP06A6 600mA6v
YCP1.5A12 1.5A 12v
YCP1.5A24 1.5A 24v
YCP1.5A6 1.5A 6v
YCP1A12 1A 12v
YCP1A6 1A 6v
YCP2A12 2A 12v
YCP2A24 2A 24v
YCP2A6 2A 6v
YCP3A12 3A 12v
YCP4A12 4A 12v
YCP6A12 6A 12v
YCP8A12 8A 12v
YCP10A12 10A 12v
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 7 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
YCP8A24 8A 24v
Standard NP
Dostępne w szerokim zakresie rozmiarów i dostosowane do aplikacji ogólnych.
NPH/NPW
Wysoko wydajne akumulatory specjalnie zaprojektowane dla aplikacji wymagających szybkiego
rozładowania, dostarczające do 50% (NPH), (NPW) więcej mocy (Waty) w krótkim czasie w
porównaniu z konwencjonalnymi modelami NP.
NPC
Zaprojektowane specjalnie dla różnych wymagań zastosowan cyklicznych co pozwala na wydłużenie
żywotności (co najmniej dwukrotnie w porównaniu z rodzajami konwencjonalnymi) (patrz formularz
NPC)
NPL
Model o długiej żywotności zgodny z BS6290pt4 (opcje FR). Literatura tematu dostępna na życzenie
(patrz formularz NPL).
Zastosowania
Akumulatory NP Yuasa, posiadające doskonałą charakterystykę reaktywacji z głębokiego
rozładowania oraz długa żywotność w pracy rezerwowej stand-by, stanowią idealne rozwiązanie dla
wielu zastosowań zarówno w trybie cyklicznym jak i stand-by. Informacje odnośnie eksploatacji
akumulatorów NP w konkretnych zastosowaniach uzyskasz w naszym biurze sprzedaży.
Ładowanie dla zastosowań rezerwowych stand-by
Ładowanie ciągłe przy 2.275V na ogniwo. Akumulator wyszuka własny poziom prądu i będzie
pracował w trybie rezerwowym w pełni naładowany. Użytkownik powinien jednak pamiętać, że przy
ładowaniu z zupełnego rozładowania, akumulator może pobierać początkowo prąd ładowania około
2cA. Należy uważać, aby taki początkowy prąd ładowania (jeśli nie jest nadzorowany) znajdował się w
zakresie pojemności wyjściowej sprzętu. Końcowy prąd ładowania przy 2.275V na ogniowo zwykle
wynosi od 0.0005cA do 0.004cA.
Strona 8 z 9
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Ładowanie dla zastosowań cyklicznych
Patrz wykres schematu ponownego ładowania cyklicznego.
Uwaga
- Nie doprowadzaj do zwarć
- Nie ładuj w szczelnym pojemniku
- Żywotność i charakterystyki eksploatacyjne podlegają wpływom temperatury
- Prąd pulsacyjny AC skraca żywotność.
