ВВЕДЕНИЕ
Добро пожаловать в мир мотоциклов YAMAHA!
Являясь обладателем скутера YAMAHA YP400 Majesty, вы пользуетесь преимуществами богатого опыта компании YAMAHA и новейших технологий в области разработки и производства высококачественной продукции, которые заработали компании YAMAHA солидную ре­путацию. Пожалуйста, найдите время для тщательного изучения настоящего Руководства, чтобы в полной мере насладиться преимуще­ствами вашего мотоцикла скутера модели YP400. Руководство пользователя разъясняет вам не только как управлять, контролировать и обслуживать ваш мотоцикл, но также как уберечь себя и других от неприятностей и ущерба.
Кроме того, в этом Руководстве приводится множество советов, которые помогут вам поддерживать мотоцикл в наилуч­шем состоянии. Если у вас возникнут любые дополнительные вопросы, обращайтесь к вашему дилеру компании YAMAHA. Коллектив компании YAMAHA желает вам безопасной и приятной езды. Помните: безопасность на первом месте! Компания YAMAHA непрерывно улучшает конструкцию и качество своей продукции. Таким образом, поскольку данное Ру­ководство содержит наиболее свежую информацию о продукции, доступную на момент выхода из печати, могут существо­вать незначительные расхождения между вашим мотоциклом и этим Руководством. Если у Вас возникают любые вопросы, связанные с информацией, изложенной в данном Руководстве, пожалуйста, обратитесь к официальному дилеру компании Yamaha.
ПРЕДОСТЕРЕЖЕНИЕ
Настоятельно рекомендуется внимательно прочесть настоящее Руководство, прежде чем приступать к эксплуатации транспортного средства.
ВАЖНАЯ ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В РУКОВОДСТВЕ
Особенно важная информация выделена в Руководстве следующими пометками:
Это символ, предупреждающий о необходимости соблюдения правил безопас­ности. Он используется для предупреждения об опасности травмирования. Во избежание травмирования или смерти в точности соблюдайте все инструкции, которые следуют за данным символом.
Сигнальное слово ПРЕДУПРЕЖДЕНИЕ указывает на потенциальные виды опасно-
ПРЕДОСТЕРЕЖЕНИЕ
сти, которые в случае несоблюдения инструкций могут стать причиной тяжелого травмирования или смерти людей.
ПРИМЕЧАНИЕ
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Знак ПРИМЕЧАНИЕ указывает на необходимость принятия особых мер предосто­рожности во избежание повреждения машины и имущества.
После заголовка ПОЛЕЗНЫЕ ПОДСКАЗКИ дается важная информация, облегчающая вы­полнение различных действий или поясняющая смысл сказанного.
ВАЖНАЯ ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В РУКОВОДСТВЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
©2009 by YP400 Co., Ltd.
1-е Издание, январь 2009 года
Любая перепечатка или несанкционированное
Все права защищены.
использование
без письменного разрешения
Yamaha Motor Co., Ltd.
категорически запрещено.
Напечатано в России.
СОДЕРЖАНИЕ
СВЕДЕНИЯ О МЕРАХ
БЕЗОПАСНОСТИ ...........................1-1
Правила безопасного вождения ......... 1-5
ОПИСАНИЕ ..................................2-1
Вид слева .......................................... 2-1
Вид справа ........................................ 2-2
Органы управления и приборы ...........2-3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И
ПРИБОРОВ ..................................3-1
Система иммобилайзера ...................3-1
Замок зажигания/блокиратор руля ....3-2
Индикаторы и сигнализаторы ............ 3-3
Спидометр .........................................3-4
Тахометр ...........................................3-4
Многофункциональный дисплей ........3-5
Охранная сигнализация
(дополнительное оборудование) ....... 3-9
Рулевые переключатели .................... 3-9
Рычаг переднего тормоза ................ 3-10
Рычаг заднего тормоза .................... 3-11
Рычаг блокировки заднего тормоза . 3-12 Пробка горловины топливного бака .3-12
Топливо ........................................... 3-13
Каталитические нейтрализаторы .....3-15
Сиденья ........................................... 3-15
Регулировка положения седла
водителя .......................................... 3-17
Отделения для хранения вещей ....... 3-17
Регулировка узла амортизатора ...... 3-19
Боковой упор ...................................3-20
Система отключения зажигания ....... 3-20
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД
ПУСКОМ ДВИГАТЕЛЯ .....................4-1
ЭКСПЛУАТАЦИЯ И ОСОБЕННОСТИ
ВОЖДЕНИЯ СКУТЕРА.....................5-1
Пуск двигателя ...................................5-1
Пуск двигателя ...................................5-2
Разгон и начало движения скорости ...5-2
Торможение ....................................... 5-3
Советы по снижению расхода
топлива .............................................. 5-3
Обкатка двигателя .............................5-4
Стоянка ..............................................5-4
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И РЕГУЛИРОВКА ...........................6-1
Прилагаемый комплект
инструментов .................................... 6-2
Таблица проведения периодического технического обслуживания системы контроля токсичности отработавших
газов .................................................. 6-3
Таблица периодического
обслуживания и смазки......................6-4
Снятие и установка кожухов
и панелей ........................................... 6-7
Проверка свечи зажигания ............... 6-10
Моторное масло и картридж
масляного фильтра .......................... 6-12
Трансмиссионное масло главной
передачи ......................................... 6-15
Охлаждающая жидкость ................... 6-16
Воздухоочистители, контрольные патрубки и воздухоочиститель кожуха
клиновидного ремня ........................6-18
Проверка свободного хода троса
привода дроссельной заслонки ....... 6-20
Зазоры в клапанном механизме ....... 6-21
Шины ............................................... 6-21
Литые колёса ................................... 6-23
Свободный ход рычагов тормозных
механизмов ..................................... 6-23
Регулировка троса рычага блокировки рычага заднего
тормоза ........................................... 6-24
Проверка передних и задних
тормозных колодок .......................... 6-25
Проверка уровня тормозной
жидкости ......................................... 6-25
Замена тормозной жидкости ........... 6-26
Проверка и смазка тросов ............... 6-27
Проверка и смазка рукоятки акселератора и троса привода
дроссельной заслонки ..................... 6-27
Смазка рычагов переднего
и заднего тормоза ........................... 6-27
Проверка и смазка центральной
опоры и бокового упора .................. .6-28
Проверка передней вилки ................ 6-29
Проверка рулевого управления ....... 6-29
Проверка подшипников колёс .......... 6-30
Аккумуляторная батарея ..................6-30
Замена плавких предохранителей ... 6-31
Замена лампы фары ........................ 6-33
Задний фонарь/стоп-сигнал ............6-33
Передний указатель поворота .......... 6-33
Замена ламп задних указателей
поворота .......................................... 6-34
Замена лампы освещения номерного
знака ............................................... 6-34
Лампа вспомогательного света ........ 6-35
Устранение неисправностей ............ 6-35
Алгоритм поиска неисправностей .... 6-37
УХОД ЗА СКУТЕРОМ И ЕГО
ХРАНЕНИЕ ................................... 7-1
Меры предосторожности при
обращении с матовой окраской .........7-1
Уход за открытыми агрегатами
и поверхностями ................................ 7-1
Хранение ........................................... 7-3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....8-1
ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦА ..... 9-1
Идентификационные номера .............9-1
СОДЕРЖАНИЕ
1
СВЕДЕНИЯ О МЕРАХ БЕЗОПАСНОСТИ
Этот скутер предназначен для пере-
Будьте сознательным владельцем
Являясь владельцем ТС, Вы несете полную ответственность за соблюдение правил безопасности и эксплуатации вашего ску­тера. Скутеры являются одноколейными транс­портными средствами. Их безопасная эксплуатация зависит от использования правильной техники вождения и от опыта водителя. Перед началом управления ску­тером каждый водитель должен изучить следующие требования. Он (она) должен:
Получить из компетентного источника исчерпывающие инструкции по всем аспектам функционирования скутера. Следовать предупреждениям и требо- ваниям по обслуживанию, изложенным в руководстве по эксплуатации. Пройти квалифицированное обучение приёмам безопасного и правильного вождения. Обеспечивать скутеру профессиональ- ное техническое обслуживание в соот­ветствии с указаниями руководства по эксплуатации и/или с условиями экс­плуатации.
Безопасное вождение
При каждом использовании ТС проверяйте его исправность и безопасное состояние. В противном случае возрастает вероят­ность несчастного случая или повреждения оборудования. См. страницу 4-1, на кото­рой приведен перечень контрольных про­верок.
возки водителя и одного пассажира. Ошибки водителей в обнаружении и распознавании скутеров в условиях до­рожного движения являются основной причиной столкновений автомобилей и скутеров. Многие аварии были вызваны тем, что водитель автомобиля не заме­тил скутер. Привлекающий внимание внешний вид является эффективным средством снижения возможности по­добных аварий.
Поэтому:
Надевайте куртку яркой расцветки. Будьте особо осторожны, прибли- жаясь к перекрёсткам и пересекая их, поскольку перекрёстки являются наиболее вероятным местом аварий с участием скутеров. Выбирайте траекторию движения так, чтобы другие водители могли видеть вас. Избегайте езды в «мёрт­вых» зонах обзора других водите­лей.
Многие аварии происходят с неопыт- ными водителями. Действительно, многие водители, попавшие в аварии, даже не имели действующих водитель­ских документов.
Удостоверьтесь в собственных на- выках и доверяйте управление ску­тером только квалифицированным водителям.
Трезво оценивайте пределы своих возможностей. Соблюдение преде­лов ваших возможностей позволит избежать аварии. Советуем вам попрактиковаться в во- ждении скутера в местах, где отсут­ствует интенсивное движение, пока вы не освоитесь полностью со скуте­ром и его органами управления.
Многие аварии вызваны ошибками во­дителей скутеров. Типичной ошибкой является «широкий заход» в поворот из-за превышения скорости или «не­доворот» (недостаточный для данной скорости угол наклона).
Всегда подчиняйтесь требованиям ограничения скорости и никогда не превышайте безопасные пределы, определяемые условиями дорожно­го покрытия и дорожного движения.
1-1
СВЕДЕНИЯ О МЕРАХ БЕЗОПАСНОСТИ
П еред поворотом или сменой поло- сы движения всегда подавайте со­ответствующий сигнал. Убедитесь, что другие участники движения мо­гут вас видеть.
Положение водителя и пассажира яв- ляется важным фактором правильного управления.
Во время управления, для сохране- ния контроля над скутером, води­тель должен держать руль обеими руками и обе ноги держать на под­ножках места водителя. Пассажир должен всегда держаться двумя руками за водителя, за ре­мень сиденья или поручень и обе ноги держать на подножках места пассажира. Никогда не перевозите пассажиров, если они не держат ноги на подножках.
Никогда не садитесь за руль, будучи под воздействием алкоголя или других наркотических средств. Данный скутер сконструирован только для езды по дорогам. Он не предназна­чен для внедорожной эксплуатации.
Защитная экипировка
Большинство смертельных исходов в ава­риях мотоциклистов вызвано поврежде­ниями головы. Использование защитного шлема является наиболее действенным способом предотвращения или снижения вероятности травм головы.
Всегда надевайте шлем одобренной в соответствующих инстанциях кон­струкции.
Используйте защитный щиток или за­щитные очки. Попадая в незащищён­ные глаза, ветер может вызвать ухуд­шение зрения, которое может привести к несвоевременному распознаванию опасной ситуации.
Использование куртки, прочной обуви, брюк, перчаток и т.д. эффективно пре­дохраняет или уменьшает последствия ссадин и травм. Никогда не надевайте просторную
одежду, иначе она может зацепиться за рычаги управления, подножки или колёса и привести к телесным повреж­дениям или аварии. Всегда носите защитную одежду, за-
крывающую ноги, лодыжки и ступни. При работе двигателя элементы вы­пускной системы и глушитель подвер­жены значительному нагреву и сохра­няют высокую температуру в течение некоторого времени после остановки двигателя. Неосторожное обращение с ними может привести к пожару и ожо­гам. Пассажиру также следует соблюдать
вышеприведённые рекомендации.
Опасность отравления угарным газом
В отработавших газах содержится ядови­тый газ оксид углерода. Вдыхание оксида углерода может вызывать головную боль, тошноту, головокружение, нарушение са­мочувствия и последующую смерть. Оксид углерода не имеет цвета, запаха или вку-
са, поэтому человек может не осознавать его присутствие, не видя этого газа и не чувствуя запаха отработавших газов. Газ способен быстро достичь смертельной кон­центрации и воздействовать быстро и неза­метно, что ставит под угрозу жизнь людей. Кроме того, опасный уровень концентра­ции газа может сохраняться в закрытых или недостаточно вентилируемых помещениях в течение часов и даже дней. Почувствовав симптомы отравления оксидом углерода, немедленно покиньте место пребывания, выйдите на свежий воздух и ОБРАТИТЕСЬ К ВРАЧУ.
Не запускайте двигатель в помещени­ях. Даже при открытых окнах и дверях или принудительной вентиляции газ может достичь опасной концентрации очень быстро.
Не заводите двигатель в местах с недо­статочной вентиляцией, таких как гара­жи, амбары или стоянки. Не запускайте двигатель на улице в местах, где отработавшие газы могут попадать в помещения через окна или двери.
1
1-2
СВЕДЕНИЯ О МЕРАХ БЕЗОПАСНОСТИ
1
Загрузка
Добавление дополнительного оборудо­вания или груза на скутер может небла­гоприятно сказаться на устойчивости и управляемости, если изменится распре­деление масс скутера. Чтобы исключить возможность аварии, будьте предельно осторожны, добавляя на скутер груз или до­полнительное оборудование. Будьте крайне внимательны, управляя скутером с грузом или дополнительным оборудованием. До­бавляя груз или устанавливая дополнитель­ное оборудование, соблюдайте следующие основные правила: Общая масса водителя, пассажира, дополнительного оборудования и груза не должна превышать максимально допустимый предел. Езда на перегружен-
ном скутере может привести к дорожно­транспортному происшествию.
Максимальная нагрузка
188 кг
Нагружая скутер в указанных пределах, учи­тывайте следующее:
Груз и дополнительное оборудование должны быть размещены как только возможно низко и близко к скутеру. Надежно закрепляйте груз на скутере. Самые тяжелые вещи по возможно­сти старайтесь закреплять как можно ниже и ближе к центру скутера. Также старайтесь распределять груз равно­мерно с обеих сторон скутера, чтобы
минимизировать дисбаланс.
Плохо закреплённый груз может при­вести к внезапному проявлению неу­стойчивости движения. Перед началом движения убедитесь, что дополни­тельное оборудование и груз надёжно закреплены. Регулярно проверяйте крепление дополнительного оборудо­вания и груза.
Настройте подвеску в соответствии с массой груза (только на моделях, оснащенных регулируемой подве­ской) и проверьте давление в шинах. Никогда не закрепляйте крупные или тяжёлые предметы на руле, передней вилке или переднем кры­ле. Перевозка подобных предметов приводит к ухудшению управляемо­сти.
Этот скутер не предназначен для бук- сировки прицепа или переоборудова­ния в скутер с коляской.
Оригинальные аксессуары Yamaha
Подходите к выбору аксессуаров для свое­го мотоцикла ответственно. Оригинальные аксессуары Yamaha, предлагаемые только официальными дилерами Yamaha, разра­батывались специально для установки на YP400 и прошли всестороннее тестирова­ние перед одобрением к использованию. Многие производители, не связанные с компанией Yamaha, выпускают запасные ча­сти и аксессуары, а также предлагают воз­можности для модификации транспортных средств производства компании Yamaha.
Компания Yamaha не располагает возмож­ностями для всестороннего тестирования всех имеющихся в продаже продуктов для постпродажного обслуживания. Поэтому компания Yamaha не может одобрить или рекомендовать применение аксессуаров производства сторонних компаний и не мо­жет одобрить модификации транспортных средств, не предусмотренные регламентом компании Yamaha даже в том случае, если данные услуги предлагаются официальным дилером Yamaha.
Запасные части, аксессуары и модификация ТС
В продаже имеются широкий ассортимент изделий, по качеству и конструкции сопо­ставимых с оригинальными аксессуарами Yamaha; приобретая такие изделия, следует помнить, что некоторые из них не подходят для установки, поскольку они потенциально опасны для вас и окружающих. Установка любых аксессуаров или внесение изме­нений в конструкцию или характеристик YP400 чреваты опасностью травмирования или смертью.
1-3
СВЕДЕНИЯ О МЕРАХ БЕЗОПАСНОСТИ
В данном случае вся полнота ответствен­ности за подобные действия ложится на Вас. При установке дополнительного обо­рудования соблюдайте следующие основ­ные правила, а также правила, изложенные в разделе «Перевозка грузов»: Никогда не устанавливайте дополнительное оборудо­вание и не перевозите груз, который может ухудшить характеристики вашего скутера. Перед использованием тщательно про­веряйте дополнительное оборудование, чтобы убедиться, что оно ни в коем случае не уменьшает дорожный просвет или угол крена при повороте, не ограничивает ход подвески, углы поворота руля или работу органов управления, или не перекрывает приборы освещения и световозвращатели.
Дополнительное оборудование, уста­новленное на руле или в зоне передней вилки, может вызвать неустойчивость из-за неправильного распределения масс или изменений в аэродинамике. Если дополнительное оборудование устанавливается на руле или в зоне передней вилки, оно должно быть как можно более лёгким и сведено к мини­муму.
Громоздкое или крупногабаритное дополнительное оборудование мо­жет серьёзно повлиять на устойчи­вость скутера из-за аэродинами­ческих эффектов. Встречный поток воздуха может стремиться припод­нять скутер или скутер может стать неустойчивым при боковом ветре.
Подобное дополнительное обо­рудование может также стать при­чиной неустойчивости при проезде крупноразмерных транспортных средств или проезде мимо них. Некоторые виды дополнительного
оборудования могут вынудить во­дителя изменить положение его нормальной посадки. Неправиль­ная посадка ограничивает свободу движений водителя и может снизить эффективность управления, таким образом, подобное дополнительное оборудование не может быть реко­мендовано. Будьте осторожны при установке дополнительного электрообору­дования. Если потребляемая мощ­ность дополнительного электрообо­рудования превышает возможности электросистемы скутера, это может привести к опасному снижению эф­фективности приборов освещения или мощности двигателя.
Послепродажные шины и колеса
Шины и колеса, установленные на скутер, разработаны с учётом его характеристик и обеспечивают наилучшее сочетание управ­ляемости, тормозных качеств, долговечно­сти и комфорта. Иные шины, колеса или их сочетание могут не подойти. Для получения информации по замене шин и их характери­стикам см. стр. 6-21.
1
1-4
1
СВЕДЕНИЯ О МЕРАХ БЕЗОПАСНОСТИ
Правила безопасного вождения
Всегда подавайте сигналы при выпол- нении поворотов. На дорогах с влажным покрытием тор- можение может быть затруднено. Из­бегайте резких торможений, иначе скутер может занести. При торможе­нии на влажном покрытии активируйте тормоза плавно. При приближении к поворотам или изги-
бам дороги снижайте скорость. При вы­ходе из поворота ускоряйтесь плавно. Будьте внимательны, проезжая мимо припаркованных автомобилей. Води­тель может не заметить вас и внезапно открыть дверь. Проявляйте особую осторожность при движении по влажным покрытиям с низким коэффициентом сцепления таким как рельсы, металлические па­нели, крышки канализационных люков. Снижайте скорость и переезжайте их осторожно. Сохраняйте вертикальное положение скутера, в противном слу­чае он может упасть. После мытья скутера тормозные на- кладки могут намокнуть. В этом случае перед началом движения необходимо проверить тормоза.
Для вашей безопасности настоятельно рекомендуется при управлении скуте­ром всегда надевать рекомендованный мотоциклетный шлем, защитные очки, сапоги, длинные брюки (сужающиеся к щиколоткам) и куртку яркой расцветки. Не перегружайте скутер. Перегружен­ный скутер не устойчив. Для крепления груза к багажнику (если он установлен) используйте крепкую веревку. Плохо закрепленный груз может вызвать дис­баланс скутера и отвлечь ваше внима­ние от дороги (См. стр. 1-1).
1-5
Вид слева
ОПИСАНИЕ
1 2
1. Фара (стр. 6-33)
2. Пробка топливного бака (стр. 3-12)
3. Заднее багажное отделение (стр. 3-17)
4. Воздухоочиститель кожуха клиновидного ремня (стр. 6-18)
5. Прилагаемый комплект инструментов (стр. 6-2)
6. Предохранители (стр. 6-31)
7. Аккумуляторная батарея (стр. 6-30)
3
4
5
11 9
10
8. Кольцо регулировки предварительного сжатия пружины узла амортизатора (стр. 3-19)
9. Фильтрующий элемент воздухоочистителя (левый) (стр. 6-18)
10. Масляный фильтр (стр. 6-12)
11. Боковой упор (стр. 3-20, 6-28)
67
8
2
2-1
ОПИСАНИЕ
Вид справа
2
1
1. Поручень (стр. 5-2)
2. Седло пассажира (стр. 3-15)
3. Седло водителя (стр. 3-15)
4. Расширительный бачок системы охлаждения (стр. 6-16)
5. Радиатор
6. Центральная опора (стр. 6-28)
2
3
7 68
7. Фильтрующий элемент воздухоочистителя (правый) (стр. 6-18)
8. Кольцо регулировки предварительного сжатия пружины узла
4
5
амортизатора (стр. 3-19)
2-2
Органы управления и приборы
ОПИСАНИЕ
1. Рычаг заднего тормоза (стр. 3-11)
2. Переключатели левой рукоятки (стр. 3-9)
3. Рычаг блокировки заднего тормоза (стр. 3-12)
4. Спидометр (стр. 3-4)
5. Многофункциональный дисплей (стр. 3-5)
6. Тахометр (стр. 3-4)
7. Переключатели правой рукоятки (стр. 3-9)
213467
58
9101112
8. Рычаг переднего тормоза (стр. 3-10)
9. Рукоятка привода дроссельной заслонки (стр. 6-20)
10. Переднее багажное отделение В (стр. 3-17)
11. Замок зажигания/блокиратор руля (стр. 3-2)
12. Переднее багажное отделение А (стр. 3-17)
2
2-3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Система иммобилайзера
1. Ключ перерегистрации кода (красная головка)
2. Стандартные ключи (чёрные головки)
Данное транспортное средство оборудова­но системой иммобилайзера, помогающей предотвратить угон путём перерегистрации кодов в стандартных ключах. Эта система состоит из следующих компонентов:
ключ перерегистрации кода (красная головка) два стандартных ключа (с черной го- ловкой), которые могут быть перереги­стрированы с новыми кодами транспондер (вмонтированный в ключ перерегистрации) блок иммобилайзера электронный блок управления индикатор системы иммобилайзера (см.стр. 3-3)
Ключ с красной головкой используется для перерегистрации кодов в каждом стандарт­ном ключе. Поскольку перерегистрация яв­ляется сложным процессом, обратитесь в дилерскую организацию компании YAMAHA для проведения перерегистрации, предо­ставив транспортное средство со всеми тремя ключами. Не используйте ключ с красной головкой для эксплуатации мото­цикла. Он должен использоваться только для перерегистрации стандартных ключей. В эксплуатации всегда используйте стан­дартный ключ.
ПРИМЕЧАНИЕ
НЕ ТЕРЯЙТЕ КЛЮЧ ПЕРЕРЕГИСТРА- ЦИИ! В СЛУЧАЕ ЕГО УТРАТЫ НЕ­МЕДЛЕННО СВЯЖИТЕСЬ С ВАШЕЙ ДИЛЕРСКОЙ ОРГАНИЗАЦИЕЙ! Если ключ перерегистрации кода утра­чен, регистрация новых кодов в стандартных ключах невозможна. Стандартные ключи могут продол­жать использоваться для запуска двигателя скутера, однако если потребуется перерегистрация (на­пример, если изготовлен новый стандартный ключ или все ключи потеряны), то вся система иммоби­лайзера подлежит замене комплек­том. Таким образом, настоятель­но рекомендуется пользоваться каким-либо из стандартных ключей и хранить ключ перерегистрации в надёжном месте.
Не допускайте попадания ключей в воду. Не подвергайте ключи воздействию высоких температур. Не размещайте ключи вблизи маг- нитов (включая, но не исчерпываясь такими изделиями, как громкогово­рители и т.п.). Не располагайте устройства, излу-
чающие электрические сигналы. Не кладите на ключи тяжёлые пред- меты. Не подтачивайте ключи и не меняй- те их форму. Не разбирайте пластиковые части ключей. Не прикрепляйте на одно кольцо брелка два ключа от одной или раз­ных систем иммобилайзера. Храните стандартные ключи, также как и ключи от других систем иммо­билайзера отдельно от их ключа пе­ререгистрации кода транспортного средства. Держите ключи от других систем иммобилайзера вдали от замка за­жигания, поскольку они могут вы­звать взаимовлияние сигналов.
3-1
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Замок зажигания/блокиратор руля
OFF (ВЫКЛ)
LOCK (БЛО-
КИРОВКА)
Замок зажигания/блокиратор руля включа­ет зажигание и приборы освещения, а так­же используется для блокирования руля.
ON (ВКЛ)
ПОЛЕЗНЫЕ ПОДСКАЗКИ
При обычном использовании транспорт­ного средства пользуйтесь стандартным ключом (с чёрной головкой). Для снижения риска потери ключа перерегистрации кода (с красной головкой) храните его в безо­пасном месте и используйте только для перерегистрации кода.
ON (ВКЛ)
В электрические цепи скутера подаётся питание, светятся подсветка приборов, за­дний фонарь, освещение номерного знака и габаритные фонари и двигатель может быть запущен. В этом положении ключ вы­нуть невозможно.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Фара загорается автоматически с запуском двигателя и не гаснет до поворота ключа в положение OFF (ВЫКЛ), даже если двига­тель заглох.
OFF (ВЫКЛ)
Все электрические приборы выключены. В этом положении ключ может быть вынут.
ПРЕДОСТЕРЕЖЕНИЕ
Никогда не поворачивайте ключ зажи­гания в положение «OFF» или «LOCK» во время движения мотоцикла. В этом слу­чае все электронные системы будут вы­ключены, что может привести к потере управления и последующей аварии.
LOCK (БЛОКИРОВКА)
Руль заблокирован и электрические систе­мы выключены. В этом положении ключ мо­жет быть вынут.
Для блокирования руля
1. Поверните руль влево до упора.
3
3-2
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
2. В положении OFF (ВЫКЛЮЧЕНО) нажми­те ключ и, продолжая нажимать, повер­ните его в положение LOCK (БЛОКИРО­ВАТЬ).
3. Извлеките ключ.
Для разблокирования руля Нажмите ключ и, продолжая нажимать, по­верните его в положение OFF (ВЫКЛ).
(СТОЯНКА)
Руль заблокирован, задний фонарь, осве­щение номерного знака и габаритные огни включены. Аварийная сигнализация и ука­затели поворотов могут быть включены, но остальные электросистемы выключены. В этом положении ключ может быть вынут. До поворота ключа в положение P (СТОЯН-
КА) руль должен быть заблокирован
ПРИМЕЧАНИЕ
Не используйте режим P (СТОЯНКА) про­должительное время, иначе аккумуля­торная батарея может разрядиться.
.
Индикаторы и сигнализаторы
1234
1. Индикатор поворотов « » и « »
2. Индикатор включения дальнего света « »
3. Индикатор системы иммобилайзера
4. Сигнализатор неисправности двигателя «
Индикатор поворотов « » и « »
Соответствующий индикатор мигает при повороте переключателя сигналов поворо­та влево или вправо.
Индикатор включения дальнего света «
Данный индикатор высвечивается при включении дальнего света фары.
Сигнализатор неисправности двигателя «
Данный сигнализатор высвечивается или мигает при неполадках в электрических системах двигателя. Если подобное слу­чится, обратитесь к официальному дилеру YAMAHA для проверки системы самодиаг­ностики.
»
»
»
Исправность электрической цепи сигна­лизатора проверяется при повороте ключа зажигания в положение ON (ВКЛ). Следую­щие индикаторы и сигнализаторы должны высветиться на несколько секунд и затем погаснуть. Если при повороте ключа в по­ложение «ON» индикатор не высвечивается на несколько секунд с последующим пога­санием, или высвечивается, но не гаснет, обратитесь к дилеру компании YAMAHA для проверки электрической цепи.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Сигнализатор неисправности двигателя за­горается после перемещения ключа зажи­гания в положение «ON», но это не является признаком неисправности.
Индикатор системы иммобилайзера
Исправность электрической цепи инди­катора проверяется при повороте ключа зажигания в положение ON (ВКЛ). Следую­щие индикаторы и сигнализаторы должны высветиться на несколько секунд и затем погаснуть.
3-3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Если при повороте ключа в положение «ON» индикатор не высвечивается на несколько секунд с последующим погасанием, или высвечивается, но не гаснет, обратитесь к дилеру компании YAMAHA для проверки электрической цепи. По истечении 30 секунд после поворота ключа зажигания в положение OFF (ВЫ­КЛЮЧЕНО) сигнализатор начинает мигать, указывая на активацию системы иммоби­лайзера. По истечении 24 часов индикатор прекратит мигать, однако система иммоби­лайзера останется активированной. Дан­ная модель также оснащена устройством самодиагностики системы иммобилайзера (Описание устройства самодиагностики см. на стр. 3-7).
Спидометр
1
1. Спидометр
Спидометр показывает скорость движения. Когда ключ зажигания повёрнут в положе­ние ON (ВКЛ), стрелка спидометра в по­рядке диагностики электрической цепи качнётся по всей шкале и затем вернётся к нулю.
Тахометр
1
2
3
1. Тахометр
2. Красная зона тахометра
Электронный тахометр позволяет седоку отслеживать скорость вращения двигателя и поддерживать её в идеальном диапазоне. Когда ключ зажигания повёрнут в положе­ние ON (ВКЛ), стрелка тахометра в порядке диагностики электрической цепи качнётся по всей шкале об/мин и затем вернётся к нулевым об/мин.
ПРИМЕЧАНИЕ
Не допускайте работу двигателя в крас­ной зоне тахометра. Красная зона: 8250 об/мин и выше
3-4
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Многофункциональный дисплей
ПРЕДОСТЕРЕЖЕНИЕ
Любые изменения в установках много­функциональной приборной панели производите только при остановлен­ном мотоцикле. Изменение установок в процессе движения отвлекает ваше внимание от дорожной обстановки и увеличивает риск аварии.
1 2
3
4
5
6
1. Часы/указатель температуры окружающего воздуха
2. Указатель температуры охлаждающей жидкости
3. Указатель уровня топлива
4. Одометр/счетчики пути
5. Кнопка SELECT (ВЫБОР)
6. Кнопка «RESET» (сброс)
12
1. Сигнализатор необходимости замены клиновидного ремня «V-BELT»
2. Сигнализатор уровня топлива « »
3. Сигнализатор высокой температуры охлаждающей жидкости « »
4. Сигнализатор замены масла «OIL»
В составе многофункционального дисплея имеется:
указатель уровня топлива указатель температуры охлаждающей жидкости одометр два счётчика пути (показывающие про- бег после последнего обнуления) счётчик пути на остатке топлива (по- казывающий пройденную дистанцию с тех пор, как указатель уровня топлива начал мигать)
3
4
устройство самодиагностики часы указатель температуры окружающего воздуха сигнализатор замены масла сигнализатор необходимости замены клиновидного ремня
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Перед использованием кнопок SELECT (ВЫБОР) и RESET (СБРОС) обязатель­но включите зажигание. Когда ключ повернут в положение ON (ВКЛЮЧЕНО) загораются поочередно все сегменты многофункционального дисплея для диагностики электриче­ской цепи и затем гаснут.
Режимы одометра и счётчика пути
Нажатие кнопки SELECT (ВЫБОР) переклю­чает индикацию дисплея между режимами одометра «ODO» и счётчиков пути «TRIP» в следующей последовательности: ODO (одометр) TRIP (top)(верхний) TRIP (bottom)(нижний) ODO (одометр) Когда количество топлива в баке уменьшит­ся до 2,8 л, левый сегмент указателя уровня топлива начнет мигать, и дисплей одометра автоматически перейдет в режим счетчика пути «Trip F» и начинает подсчитывать про­бег с этого момента.
3-5
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
В этом случае нажатие кнопки SELECT (ВЫ­БОР) переключает дисплей между различ­ными режимами счётчика пути и одометра в следующей последовательности: TRIP F (пробег на остатке топлива) TRIP (top) (верхний) TRIP (bottom)(нижний) ODO (одометр) TRIP F (пробег на остатке топлива)
1
1. Счетчик пробега на остатке топлива
Для обнуления показаний счётчика пути выберите нужный режим кнопкой SELECT (ВЫБОР) и затем нажмите кнопку RESET (СБРОС) не менее чем на одну секунду, пока показания выбранного счётчика пути мигают («Trip» или «Trip F» мигают только в течении пяти секунд). Если вы не сбросили вручную показания счётчика пути на остатке топлива, они сбросятся автоматически че­рез 5 км после дозаправки и дисплей вер­нётся к индикации предыдущего режима.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
После нажатия кнопки RESET (СБРОС) вер­нуть дисплей в режим TRIP F невозможно.
Указатель уровня топлива
При включенном в положение «ON» выклю­чателе зажигания указатель уровня топлива показывает уровень топлива в топливном баке. По мере уменьшения уровня топли­ва сегменты указателя уровня топлива по­степенно погасают вплоть до символа «Е» (Пусто). Когда уровень топлива достигнет нижнего сегмента «Е», нижний сегмент указателя и сигнализатор уровня топлива начнут мигать. Если данная лампа горит, необходимо при первой возможности за­править скутер топливом.
Указатель температуры охлаждающей жидкости
Когда ключ зажигания находится в положе­ние ON (ВКЛЮЧЕНО), указатель темпера­туры охлаждающей жидкости индицирует температуру охлаждающей жидкости. Тем­пература охлаждающей жидкости меняется в зависимости от погодных условий и на­грузки двигателя. Если загорится верхний сегмент, остановите двигатель и дайте ему остыть (См. стр. 6-37).
3
ПРИМЕЧАНИЕ
Не эксплуатируйте двигатель в случае перегрева.
Сигнализатор замены масла «OIL»
Данный сигнализатор начинает мигать при первичном пробеге в 1000 км, затем после 5000 км и каждые 5000 км пробега впослед­ствии, указывая тем самым на необходи­мость замены моторного масла. После смены масла необходимо переуста­новить сигнализатор (См. стр. 6-12). Если замена масла была произведена до вклю­чения сигнализатора, сигнализатор необхо­димо переустановить, чтобы в следующий раз сигнализатор включился в положенное время (См. стр. 6-12).
3-6
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Исправность электрической цепи сигнали­затора проверяется следующим образом.
1. Установите выключатель двигателя в положение « », а ключ зажигания переведите в положение «ON» (ВКЛ).
2. Убедитесь в том, что данный сигна­лизатор высветится на несколько се­кунд и затем погаснет.
3. Если индикатор не высвечивается, об­ратитесь к дилеру компании YAMAHA для проверки электрической цепи.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Сигнализатор смены моторного масла может мигать, когда двигатель скутера работает, а сам скутер установлен на цен­тральную опору, но это не является призна­ком неисправности.
Сигнализатор необходимости замены клиновидного ремня «V-BELT»
Данный сигнализатор включается при на­ступлении срока замены клиновидного ремня (каждые 20000 км). Исправность электрической цепи сигнали­затора проверяется следующим образом.
1. Поверните ключ зажигания в положе­ние ON (ВКЛЮЧЕНО) и убедитесь, что выключатель двигателя установлен в положение « » .
2. Если индикатор не высвечивается, об­ратитесь к дилеру компании YAMAHA для проверки электрической цепи.
Устройство самодиагностики
Данная модель оснащена устройством са­модиагностики различных электрических цепей. Если какая-либо из электрических цепей неисправна, многофункциональный ди­сплей отображает код ошибки. Если мно­гофункциональный дисплей индицирует подобные коды ошибок, зафиксируйте их и обратитесь к дилеру компании YAMAHA для проверки ТС.
ПРИМЕЧАНИЕ
Если дисплей индицирует какой-либо код ошибки, транспортное средство должно быть проверено как можно скорее во из­бежание повреждения двигателя.
Функция самодиагностики также проверяет работоспособность цепи иммобилайзера. Если какая-либо из электрических цепей иммобилайзера неисправна, высвечивает­ся сигнализатор неисправности двигателя, после чего многофункциональный дисплей отображает код ошибки, когда ключ зажига­ния находится в положение ON (ВКЛЮЧЕНО)
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если многофункциональный дисплей ин­дицирует код 52, это может быть вызвано взаимовлиянием транспондеров. Если по­является данный код ошибки, попробуйте следующее.
1
1. Указатель кода ошибки
1. Воспользуйтесь ключом перереги­страции для запуска двигателя.
3-7
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Убедитесь, что вблизи замка зажигания нет других ключей с функцией иммобилайзера и носите на связке ключей не более одного ключа с функцией иммобилайзера! Ключи системы иммобилайзера могут вызывать взаимовлияние сигналов, что предотвратит запуск двигателя.
2. Если двигатель запустится, остано­вите его и попытайтесь запустить при помощи стандартных ключей.
3. Если двигатель не запускается одним или всеми стандартными ключами, обратитесь в дилерскую организацию компании YAMAHA для проведения процедуры перерегистрации ключей, предоставив транспортное средство, ключ перерегистрации кода и оба стандартных ключа.
Если дисплей индицирует любые коды ошибок, зафиксируйте их и обратитесь в дилерскую организацию компании YAMAHA для проверки скутера.
Режим часов
Для установки часов:
1. Нажмите одновременно кнопки SELECT (ВЫБОР) и RESET (СБРОС) не менее чем на две секунды.
2. Когда цифры показаний часов нач­нут мигать, нажмите кнопку RESET (СБРОС) для установки показаний ча­сов.
3. Нажмите кнопку SELECT (ВЫБОР) и цифры показаний минут начнут ми­гать.
4. Нажмите кнопку RESET (СБРОС) для установки показаний минут.
5. Кратковременно нажмите кнопку SELECT (ВЫБОР) для запуска часов. Нажатие кнопки «SELECT» в течение более двух секунд переключает ди­сплей из режима часов в режим ука­зателя наружной температуры.
Отображение внешней температуры
Этот указатель показывает температуру окружающего воздуха от -10 °C до 50 °C с шагом в 1 °C. Показания могут изменяться в зависимости от температуры окружаю­щего воздуха. Нажатие кнопки «SELECT» в течение более двух секунд переключает ди­сплей из режима часов в режим указателя наружной температуры.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если температура окружающего воз- духа опускается ниже -10 °C, то она не будет показана на дисплее. Если температура окружающего возду- ха поднимается выше 50 °C, то она не будет показана на дисплее.
Точные показания температуры можно получить при медленной езде (обычно ниже 20 км/ч) или при остановке, на­пример, на перекрестке, перед желез­нодорожным переездом и т.д.
3
3-8
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Охранная сигнализация (дополнительное оборудование)
На данную модель дилерскими организаци­ями компании YAMAHA может быть установ­лена охранная сигнализация. Обратитесь в дилерскую организацию компании YAMAHA за дополнительной информацией.
Рулевые переключатели
Левый пульт
1
2
3 4
1. Кнопка помигивания дальним светом «PASS»
2. Переключатель дальний/ближний свет «
3. Выключатель указателя поворотов «
4. Кнопка звукового сигнала «
/ »
/ »
»
Правый пульт
1
2 3
1. Выключатель двигателя
2. Выключатель аварийной сигнализации «
3. Кнопка запуска двигателя
Кнопка помигивания дальним светом «PASS»
Нажимайте кнопку для помигивания даль­ним светом.
Переключатель дальний/ближний свет « / »
Установите переключатель в положение «
» для включения дальнего света и в положение « го света.
Выключатель указателя поворотов
/ »
«
Для подачи сигнала поворота направо пе­реведите этот переключатель в положение « ». Для подачи сигнала поворота налево переведите этот переключатель в положе­ние « ». Будучи отпущен, переключатель возвращается в центральное положение.
/ »
» для включения ближне-
3-9
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
1
3
2
4
Для прекращения подачи сигналов пово­рота нажмите на переключатель после его возврата в центральное положение.
Кнопка звукового сигнала «
Нажимайте кнопку для подачи звукового сигнала.
Выключатель двигателя
Перед запуском двигателя установите этот выключатель в положение «
те этот выключатель в положение « остановки двигателя в неотложных случаях, таких как опрокидывание мотоцикла или заедание троса привода дроссельной за­слонки.
Кнопка пуска двигателя « »
Перед запуском двигателя убедитесь, что боковой упор поднят, затем нажмите на кнопку запуска, удерживая скутер перед­ним или задним тормозом. Прежде чем за­пускать двигатель, прочтите инструкции по запуску на стр. 5-1.
Сигнализатор неисправности двигателя за­горается после перемещения ключа зажи­гания в положение «ON», но это не является признаком неисправности.
« / »
»
». Установи-
» для
Выключатель аварийной сигнализации
»
«
Когда ключ зажигания находится в по­ложении ON (ВКЛ) или Р (СТОЯНКА), ис­пользуйте этот выключатель для включения аварийной сигнализации (одновременного мигания всех указателей поворота). Аварийная сигнализация применяется в не­отложных случаях или для предупреждения других водителей о том, что ваше транс­портное средство остановлено в потенци­ально опасном месте.
ПРИМЕЧАНИЕ
Не используйте аварийную сигнализа­цию в течение продолжительного вре­мени при остановленном двигателе во избежание разряда аккумуляторной ба­тареи.
Рычаг переднего тормоза
1. Рычаг переднего тормоза
2. Лимб регулирования положения рычага
тормоза
3. Метка «
4. Расстояние между рычагом тормоза и
рукояткой
Рычаг переднего тормоза расположен на правой стороне руля. Для использования переднего тормоза прижмите рычаг к ру­коятке. Рычаг переднего тормоза оснащён лимбом регулировки положения рычага. Для регу­лировки зазора между рычагом переднего тормоза и рукояткой, поверните регули­ровочную головку, оттягивая рычаг от ру­коятки. Убедитесь, что соответствующая установка на регулировочном лимбе распо­ложена напротив стрелки-метки на рычаге переднего тормоза « ».
»
3
3-10
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Рычаг заднего тормоза
1
2
4
1. Рычаг заднего тормоза
2. Лимб регулирования положения рычага тормоза
3. Метка «
4. Расстояние между рычагом тормоза
и рукояткой
»
Рычаг заднего тормоза расположен на ле­вой стороне руля. Для использования за­днего тормоза прижмите рычаг к рукоятке. Рычаг заднего тормоза оснащён лимбом регулировки положения рычага. Для ре­гулировки зазора между рычагом заднего тормоза и рукояткой, поверните регули­ровочную головку, оттягивая рычаг от ру­коятки. Убедитесь, что соответствующая установка на регулировочном лимбе распо­ложена напротив стрелки-метки на рычаге заднего тормоза
« ».
3-11
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Рычаг блокировки заднего тормоза
1
1. Рычаг блокировки заднего тормоза
Скутер оборудован рычагом блокировки заднего тормоза, который позволяет пре­дотвратить проворачивание заднего коле­са при остановке на сигналах светофора, железнодорожных переездах и т.д.
Для блокировки заднего колеса
Нажимайте рычаг блокировки заднего тор­моза влево до его фиксации.
Для разблокировки заднего колеса
Нажмите на рычаг блокировки в обратном направлении и верните его в исходное по­ложение.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Убедитесь в том, что после блокировки рычага заднее колесо не вращается. Для полной блокировки заднего колеса необходимо нажать на рычаг тормоза до его блокировки.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается производить блокиров­ку заднего колеса на движущемся ску­тере, в противном случае существует опасность потери управления и после­дующей аварии. Перед переведением рычага блокировки влево убедитесь в том, что скутер остановлен.
Пробка горловины топливного бака
Чтобы открыть пробку топливного бака
1. Откройте крышку, сдвинув рычаг впе­ред, затем переместите рычаг вверх.
1
3
2
1. Крышка
2. Рычаг открывания
2. Вставьте ключ в замок и поверните его по часовой стрелке. Замок будет разблокирован и пробка топливного бака может быть снята.
3-12
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
1
1. Пробка горловины топливного бака
Для установки пробки топливного бака
1. Совместите метки, вставьте крышку топливного бака в горловину, затем надавите на крышку.
1
1. Метки
2. Поверните ключ против часовой стрелки в исходное положение и за­тем выньте его.
3. Закройте крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убедитесь, что пробка топливного бака должным образом завёрнута. Вытекшее топливо может стать причиной пожара.
Топливо
Убедитесь, что в баке имеется достаточное количество бензина.
ПРЕДОСТЕРЕЖЕНИЕ
Бензин и его пары крайне огнеопасны и взрывоопасны. В целях обеспечения пожарной безопасности следуйте во время работы с топливом следующим требованиям.
1. Перед тем как дозаправить скутер, выключите двигатель и убедитесь, что на скутере никто не сидит. Не ку­рите во время заправки и не выпол­няйте её вблизи от источников искр, открытого пламени и в других местах, где возможно возгорание топлива (например, вблизи от кипятильников, сушилок для одежды и т.д.).
2. Не переливайте топливный бак. При дозаправке скудтера убедитесь, что правильно вставили заправочный пи­столет в горловину топливного бака. Прекратите доливать топливо когда его уровень в баке дойдет до нижней кромки заливной горловины. Топливо при нагреве расширяется, поэтому его нагрев от двигателя может приве­сти к проливу.
3-13
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Рекомендованное топливо:
ТОЛЬКО ВЫСОКООКТАНОВЫЙ НЕЭТИЛИРОВАННЫЙ БЕНЗИН
Заправочная ёмкость топливного
1
бака (основной части):
14 л
2
1. Заливная горловина топливного бака
2. Уровень топлива
3. Рекомендуется вытирать вытекшее
топливо. ПРИМЕЧАНИЕ: Незамед-
лительно вытрите пролитое топли­во чистой сухой мягкой тканью, по­скольку топливо может повредить окрашенные поверхности и детали из пластика.
4. Убедитесь, что пробка топливного бака надежно закрыта.
ПРЕДОСТЕРЕЖЕНИЕ
Бензин ядовит и может стать причиной травм. Обращайтесь с бензином осто­рожно. Не подкачивайте бензин ртом. При попадании бензина в глаза, пище­варительную систему, а также после продолжительного воздействия паров бензина необходимо незамедлительно обратиться за медицинской помощью. При попадании бензина на открытый участок кожи, промойте это место во­дой и мылом. Смените забрызганную бензином одежду.
ПРИМЕЧАНИЕ
Используйте только неэтилированный бензин. Этилированный бензин серьёз­но повредит внутренние детали дви­гателя: клапаны, поршневые кольца и т.д., а также систему выпуска отрабо­тавших газов.
Двигатель данного транспортного сред­ства рассчитан на использование обычно­го неэтилированного бензина с октановым числом по исследовательскому методу 91 и выше. В случае возникновения явления детонации перейдите на использование то­плива другого производителя или топлива более высокого качества. Использование неэтилированного топлива продлит срок службы свечей зажигания и позволит сни­зить расходы на обслуживание.
3-14
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Каталитические нейтрализаторы
Выпускная система данного мотоцикла оснащена каталитическим нейтрализато­ром.
ПРЕДОСТЕРЕЖЕНИЕ
При работе двигателя система выпуска нагревается. Во избежание возгорания:
Никогда не оставляйте мотоцикл вблизи источников потенциальной пожарной опасности, таких как тра­ва и другие легковоспламеняющие­ся материалы. Паркуйте скутер в местах, где пе- шеходы и дети вряд ли смогут кос­нуться их нагретых деталей выпуск­ной системы. Перед производством работ по об- служиванию удостоверьтесь, что система выпуска остыла. Не допускайте продолжительной работы двигателя в режиме холо­стого хода. Длительная работа на холостых оборотах способствует повышению температуры.
ПРИМЕЧАНИЕ
Используйте только неэтилированный бензин. Использование этилированно­го бензина может вызвать необратимые повреждения каталитического нейтра­лизатора.
Сиденья
1
2
1. Седло водителя
2. Сиденье пассажира
Седло водителя
Для демонтажа седла
1. Установите скутер на центральную опору.
2. Вставьте ключ в замок зажигания и по­верните его против часовой стрелки.
3-15
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
1
2
2
1
1. Открыть
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Не нажимайте на ключ при его повороте.
3. Поднимите седло водителя вверх.
1
1. Седло водителя
Для установки седла водителя
1. Опустите седло, затем нажмите на него до фиксации.
2. Извлеките ключ из замка, если вы со­бираетесь оставить скутер без при­смотра.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Перед началом движения убедитесь в на­дёжном закреплении седла водителя.
Сиденье пассажира
Для снятия седла пассажира
1. Снимите седло водителя.
2. Снимите болт, затем снимите седло пассажира, сдвинув его вперед.
1
1. Сиденье пассажира
2. Болт
2
Для установки седла пассажира
1. Вставьте выступ на пассажирском седле в держатель как показано на рисунке, установите седло на место, затем закрутите болты.
3
1. Сиденье пассажира
2. Держатель седла
2. Опустите седло водителя.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Перед началом движения убедитесь в на­дёжном закреплении седла пассажира.
3-16
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Регулировка положения седла водителя
1
1. Седло водителя
Положение седла может быть отрегулиро­вано, чтобы изменить положение водителя.
1. Снимите седло водителя (См. стр. 3-15).
2. Снимите болты.
1
1. Болт
3. Сдвиньте седло вперед или назад в нужное положение.
4. Установите болты и надежно их за­крутите.
5. Опустите седло водителя.
1
Отделения для хранения вещей
Передний багажный отсек А
Чтобы открыть запертый багажный отсек, вставьте ключ в замок, поверните его про­тив часовой стрелки, затем возьмитесь за замок, нажимая на кнопку. Чтобы открыть незапертый багажный от­сек, просто возьмитесь за замок, нажимая кнопку.
1
2
3
1. Открыть
2. Кнопка
3. Крышка
Чтобы заперерть багажный отсек, верните крышку в исходное положение, нажав на нее, вставьте ключ в замок, поверните его по часовой стрелке и извлеките ключ.
3-17
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
1
2
1. Закрыть.
2. Крышка
Передний багажный отсек В
Чтобы открыть отсек, потяните рычаг вверх, затем потяните его.
1
2
1. Рычаг открывания багажного отсека
2. Крышка
Чтобы закрыть багажный отсек, нажмите на его крышку для возврата ее в исходное по­ложение. ПРЕДУПРЕЖДЕНИЕ! Не храни-
те в данном отсеке тяжелые предметы.
Заднее багажное отделение
В зданем багажном отсеке, расположенном под сиденьями, можно хранить два шлема (См. стр. 3-15).
1
3
1. Седло водителя
ПРИМЕЧАНИЕ
При хранении вещей в багажных отсеках необходимо помнить следующее:
Поскольку багажный отсек под воз- действием солнечных лучей под­вержен нагреву, не храните в нем легковоспламеняющиеся веще­ства. Во избежание концентрации влаж- ности в отсеке, упаковывайте влаж­ные предметы в пластиковые паке­ты перед тем как укладывать их в багажный отсек.
3-18
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
Поскольку при мытье скутера вели- ка вероятность проникновения воды в отсек, упаковывайте вещи, храни­мые в нем, в пластиковые пакеты. Не храните ценные или хрупкие вещи в багажном отсеке.
ПРИМЕЧАНИЕ
Не оставляйте седло водителя откры­тым на продолжительное время, это приведет к разряду аккумуляторной ба­тареи.
ПРЕДОСТЕРЕЖЕНИЕ
Не превышайте следующих значений максимальной загрузки:
Передний багажный отсек А: 2 кг Заднее багажное отделение: 5 кг Максимальная нагрузка скутера: 188 кг
Регулировка узла амортизатора
5
(b)
2
1
(a)
4 3 2 1
3
1. Регулировочное кольцо предварительного сжатия пружины
2. Индикатор положения
3. Инструмент для регулировки предварительного сжатия пружин
Данный узел амортизатора оснащён коль­цом регулировки предварительного сжатия пружины.
ПРИМЕЧАНИЕ
Во избежание поломок, не пытайтесь устанавливать механизм регулировки за пределы его максимальных или ми­нимальных положений.
ПРЕДОСТЕРЕЖЕНИЕ
Всегда равномерно регулируйте оба за­дних амортизатора во избежание появ­ления плохой управляемости и потери устойчивости.
Отрегулируйте степень предварительного сжатия пружины следующим образом. Для увеличения предварительного сжатия пру­жин и, таким образом, придания подвеске большей жёсткости, поворачивайте коль­ца амортизаторов в направлении (a). Для уменьшения предварительного сжатия пру­жин и, таким образом, придания подвеске меньшей жёсткости, поворачивайте кольца амортизаторов в направлении (b).
Совместите соответствующую отметку
на регулировочном кольце с индикато­ром положения на амортизаторе. Для регулировки используйте только специальный инструмент, включенный в набор инструментов владельца ску­тера.
Установки предварительного сжатия пружин:
Минимум (мягко): 1 Стандарт: 2 Максимальное значение (жестко): 5
3-19
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Боковой упор
Боковой упор расположен на левой сторо­не рамы. Выдвигайте или убирайте боковой упор ногой, удерживая скутер вертикально.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Встроенный в боковой упор концевой вы­ключатель является частью системы от­ключения зажигания, которая прерывает подачу искры в определённых ситуациях. (См. ниже разъяснение действия системы отключения зажигания.)
ПРЕДОСТЕРЕЖЕНИЕ
Данный мотоцикл не может эксплуа­тироваться с опущенным боковым упором, если боковой упор не поднят полностью, он может коснуться опорной поверхности и отвлечь водителя, приве­дя к вероятной потере управления. Си­стема отключения зажигания компании YAMAHA создана для помощи водителю в исполнении обязанности поднимать боковой упор перед началом движения. Поэтому регулярно проверяйте эту си­стему как описано ниже и в случае её неработоспособности обращайтесь к дилеру компании YAMAHA для ремонта.
Система отключения зажигания
Система отключения зажигания (вклю­чающая концевые выключатели бокового упора, и рычагов тормозов) осуществляет следующие функции.
Предотвращает запуск двигателя при
поднятом боковом упоре, но не нажа­том рычаге тормоза. Предотвращает запуск двигателя в случае если тормоз используется, но боковой упор не поднят. Останавливает двигатель при опуска-
нии бокового упора. Регулярно проверяйте работу системы от­ключения зажигания с помощью следую­щей процедуры.
3
3-20
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
При неработающем двигателе:
1. Опустите боковой упор.
2. Убедитесь, что выключатель двигателя находится во включённом положении.
3. Включите зажигание.
4. Нажмите и удерживайте рычаг переднего или заднего тормоза.
5. Нажмите кнопку пуска двигателя.
Двигатель запускается?
НЕТ
При неработающем двигателе:
6. Поднимите боковой упор.
7. Нажмите и удерживайте рычаг переднего или заднего тормоза.
8. Нажмите кнопку пуска двигателя.
Двигатель запускается?
ДА
При работающем двигателе:
9. Опустите боковой упор.
Двигатель остановился?
ДА
Система в порядке. Скутер может эксплуатироваться.
ДА
НЕТ
НЕТ
ПРЕДОСТЕРЕЖЕНИЕ
При обнаружении неправильного функционирова­ния перед продолжением эксплуатации обрати­тесь к дилеру компании YAMAHA для проверки.
Концевой выключатель боковой подставки может быть неисправен. Скутер не может эксплуатироваться до его проверки дилерской организацией компании YAMAHA.
Концевой выключатель тормоза может быть неисправен. Скутер не может эксплуатироваться до его проверки дилерской организацией компании YAMAHA.
Концевой выключатель бокового упора может быть неисправен. Скутер не может эксплуатироваться до его проверки дилерской организацией компании YAMAHA.
3-21
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
При каждом использовании ТС проверяйте его исправность и безопасное состояние. Выполняйте все инструкции по проверке и обслужи­ванию ТС, соблюдая регламент, приведенный в руководстве по эксплуатации.
ПРЕДОСТЕРЕЖЕНИЕ
В противном случае возрастает вероятность несчастного случая или повреждения оборудования. Откажитесь от эксплуатации ТС в случае обнаружения неисправностей. Если проблема не может быть устранена регулировкой в соответствии с процедура­ми, изложенными в данном Руководстве, обратитесь к дилеру Yamaha для проверки ТС.
Перед использованием ТС выполните следующие контрольные операции:
НАИМЕНОВАНИЕ ВИДЫ ПРОВЕРКИ СТРАНИЦА
Проверьте уровень топлива в топливном баке.
Топливо
Моторное масло
Трансмиссионное масло главной передачи
Охлаждающая жидкость
Передний тормоз
При необходимости дозаправьте. Проверьте топливопроводы на отсутствие утечек.
Проверьте уровень масла.
При необходимости добавьте рекомендованное масло до указанного уровня. Проверьте отсутствие утечек масла.
6-15
Проверьте отсутствие утечек масла.
Проверьте уровень охлаждающей жидкости в расширительном бачке.
При необходимости добавьте рекомендованную охлаждающую жидкость до указанного уровня.
Проверьте систему охлаждения двигателя на отсутствие утечек.
Проверка работы. Если привод "мягкий", обратитесь к дилеру компании YAMAHA для прокачки гидравлической системы.
Проверьте степень износа колодок. При необходимости замените. Проверьте уровень рабочей жидкости в бачке. При необходимости добавьте рекомендованную тормозную жидкость до указанного уровня.
Проверьте гидравлическую систему на отсутствие утечек.
4-1
4
3-13
6-12
6-16
6-23, 6-25
4
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
НАИМЕНОВАНИЕ ВИДЫ ПРОВЕРКИ СТРАНИЦА
Проверка работы. Если привод "мягкий", обратитесь к дилеру компании YAMAHA для прокачки гидравлической системы.
Проверьте степень износа колодок.
Задний тормоз
Рукоятка акселератора
Колеса и шины
Рычаги тормоза
Центральный и боковой упор
Крепёжные элементы шасси
Приборы индикации, освеще­ния, сигнализации и переклю­чатели
Концевой выключатель бокового упора
При необходимости замените. Проверьте уровень рабочей жидкости в бачке. При необходимости добавьте рекомендованную тормозную жидкость до указанного уровня.
Проверьте гидравлическую систему на отсутствие утечек.
Убедитесь в плавности работы. Проверьте свободный ход троса. При необходимости обратитесь к дилеру компании YAMAHA для регулировки свободного хода троса и смазки троса и рукоятки.
Проверьте на отсутствие повреждений.
Проверьте состояние шин и глубину протектора. Проверьте давление воздуха. При необходимости - исправление.
Убедитесь в плавности работы. При необходимости смажьте ось вращения рычага.
Убедитесь в плавности работы. При необходимости смажьте оси вращения.
Убедитесь, что все гайки, болты и винты затянуты должным образом. При необходимости подтяните.
Проверка работы. При необходимости - исправление.
Проверьте работу системы отключения зажигания.
В случае неисправности системы обратитесь в дилерскую организацию компании YAMAHA для проверки скутера.
6-23, 6-25
6-20, 6-27
6-21, 6-23
6-27
6-28
3-20
4-2
ЭКСПЛУАТАЦИЯ И ОСОБЕННОСТИ ВОЖДЕНИЯ СКУТЕРА
Тщательно изучите описание всех органов управления в Руководстве по эксплуатации. Если вы не понимаете назначения какого­либо органа управления, проконсульти­руйтесь у официального дилера компании Yamaha.
ПРЕДОСТЕРЕЖЕНИЕ
Незнание правил обращения с органа­ми управления может привести к потере управления и последующему несчаст­ному случаю или опрокидыванию.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Данная модель оснащена датчиком угла на­клона, выключающим двигатель в случае падения мотоцикла. В этом случае много­функциональный дисплей отображает код 30, однако это не является неисправно­стью. Поверните ключ зажигания в положе­ние OFF (ВЫКЛ.), а затем в ON (ВКЛ.), чтобы удалить код неисправности. Если не уда­лить код ошибки двигатель не запустится, даже если он прокручивается стартером.
Пуск двигателя
ПРИМЕЧАНИЕ
Информация по правилам обкатки ску­тера находится на стр. 5-4.
Для того, чтобы пуск двигателя был разре­шён системой отключения зажигания, бо­ковой упор должен быть поднят. Дополнительная информация приведена на странице 3-20.
1. Поверните ключ зажигания в положе­ние ON (ВКЛ) и убедитесь, что выклю­чатель двигателя установлен в положе­ние « Следующие индикаторы и сигнализа- торы должны высветиться на несколь­ко секунд и затем погаснуть. Сигнализатор неисправности двигателя Индикатор системы иммобилайзера Сигнализатор необходимости замены клиновидного ремня Сигнализатор замены масла
ПРИМЕЧАНИЕ
Если какой-либо индикатор или сигна­лизатор не погас, см. стр. 3-3, 3-6, 3-7 или 3-5 для проверки цепи соответству­ющего индикатора или сигнализатора.
» .
5
5-1
ЭКСПЛУАТАЦИЯ И ОСОБЕННОСТИ ВОЖДЕНИЯ СКУТЕРА
5
2. Полностью закройте дроссельную за­слонку.
3. Запустите двигатель, нажав на кнопку запуска, нажимая при этом рычаг пе­реднего или заднего тормоза. ПРИ-
МЕЧАНИЕ: Для продления срока службы двигателя никогда не раз­гоняйте его до высоких оборотов непрогретым!
Если двигатель не запустился, от-
пустите кнопку стартера, подождите несколько секунд и затем попробуй­те ещё раз. Каждая попытка запуска должна быть как можно более корот­кой для обеспечения сохранности аккумуляторной батареи. Любая про­крутка двигателя не должна длиться дольше 10 секунд.
Начало движения
1. Нажимая левой рукой на рычаг задне­го тормоза и держась правой рукой за поручень, столкните скутер с цен­тральной опоры.
1
1. Поручень
2. Сидя в седле прямо, отрегулируйте зеркала заднего вида.
3. Подайте сигнал указателями поворота.
4. Перед началом движения убедитесь в том, что никому не будут созданы помехи, затем плавно откройте дрос­сельную заслонку, начиная движе­ние.
5. Выключите указатели поворота.
Разгон и снижение скорости
(a)
(b)
Вы можете изменять скорость, открывая или закрывая дроссельную заслонку. Для увеличения частоты вращения вала двига­теля поворачивайте рукоятку акселератора в направлении (a). Для уменьшения частоты вращения вала двигателя поворачивайте рукоятку акселератора в направлении (b).
5-2
ЭКСПЛУАТАЦИЯ И ОСОБЕННОСТИ ВОЖДЕНИЯ СКУТЕРА
Торможение
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте резкого торможения (осо- бенно когда вы наклоняетесь вбок), иначе скутер может занести или он может упасть. Проявляйте особую осторожность
при движении по влажным покры­тиям с низким коэффициентом сцепления, таким как рельсы, ме­таллические панели, крышки канали­зационных люков. При приближении к подобным участкам заблаговре­менно снижайте скорость. Помните, что тормозить на влажном
дорожном покрытии труднее. Двигаясь вниз по склону медленно,
поскольку в этих условиях тормо­зить сложнее.
1. Полностью закройте дроссельную за­слонку.
2. При торможении используйте оба тор­моза, плавно увеличивая усилие.
Перед
Зад
Советы по снижению расхода топлива
Расход топлива сильно зависит от стиля во­ждения. Примите во внимание следующие советы по снижению расхода топлива:
При разгоне избегайте движения на
высокой частоте вращения вала дви­гателя. Избегайте движения на высокой часто- те вращения вала двигателя при малой загрузке скутера. Останавливайте двигатель, не допуская его работу продолжительное время на холостом ходу (например, в дорожных заторах, ожидая разрешающего сигна­ла светофора или на перекрёстках).
5
5-3
ЭКСПЛУАТАЦИЯ И ОСОБЕННОСТИ ВОЖДЕНИЯ СКУТЕРА
5
Обкатка двигателя
Из всего срока службы двигателя самым важным является период между 0 и 1600 км пробега. По этой причине необходимо внимательно прочесть нижеизложенную информацию. Поскольку двигатель ещё со­всем новый, не перегружайте его первые 1600 км (1000 миль). Различные детали двигателя притираются и прирабатывают­ся до правильных рабочих зазоров между ними. В течение этого периода следует из­бегать продолжительной работы двигателя с полностью открытой дроссельной заслон­кой или в любых условиях, могущих послу­жить причиной перегрева.
0-1000 км
Не допускайте продолжительную работу двигателя на скоростях выше 4000 об/мин.
ПРИМЕЧАНИЕ: После первых 1000 км пробега производится замена моторно­го масла в двигателе и рабочей жидкости главной передачи, а также масляного фильтра.
1000-1600 км
Не допускайте продолжительную работу двигателя на скоростях выше 6000 об/мин.
Свыше 1600 км
Транспортное средство может эксплуати­роваться обычным образом.
ПРИМЕЧАНИЕ
Не допускайте работу двигателя в красной зоне тахометра. При возникновении любых проблем в период обкатки двигателя обрати­тесь в дилерскую организацию ком­пании YAMAHA для проверки.
Стоянка
При постановке транспортного средства на стоянку остановите двигатель, затем вынь­те ключ из замка зажигания.
ПРЕДОСТЕРЕЖЕНИЕ
Двигатель и система выпуска могут быть раскалены, поэтому оставляй­те мотоцикл в местах, где пешехо­ды и дети вряд ли смогут коснуться их и обжечься. Не оставляйте мотоцикл на склонах или мягкой почве, иначе он может опрокинуться, увеличив тем самым вероятность разлития топлива и возгарания. Никогда не оставляйте мотоцикл вблизи источников потенциальной пожарной опасности, таких как тра­ва и другие легковоспламеняющие­ся материалы.
5-4
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Периодический осмотр, регулировка и смазка обеспечат поддержание транс­портного средства в наиболее безопасном и работоспособном состоянии. Владелец обязан содержать ТС в безопасном со­стоянии. Наиболее важные моменты, ка­сающиеся проверки, регулировки и смазки приведены на следующих страницах. Ин­тервалы, приведённые в таблице перио­дического обслуживания и смазки, должны рассматриваться лишь как общие рекомен­дации, соответствующие обычным услови­ям эксплуатации. Однако, в зависимости от климата, дорожных условий, географиче­ского положения и индивидуальных особен­ностей эксплуатации может потребоваться сокращение межсервисных интервалов.
ПРЕДОСТЕРЕЖЕНИЕ
Несоблюдение правил обслуживания ТС повышает риск травмирования или смерти во время эксплуатации. Если вы не можете выполнить техобслуживание самостоятельно, обратитесь к дилеру компании Yamaha.
ПРЕДОСТЕРЕЖЕНИЕ
Перед выполнением техобслуживания ос­тановите двигатель (если только инструк­ции не предусматривают выполнение операции при работающем двигателе).
На работающем двигателе имеют-
ся движущиеся части, способные травмировать человека и электри­ческие узлы, чреватые поражением электрическим током. Выполнение обслуживания при ра- ботающем двигателе чревато трав­мами глаз, ожогами, возгораниями и отравлением оксидом углерода и возможной смертью. Более под­робная информация об оксиде угле­рода находится на странице 1-1.
ПРЕДОСТЕРЕЖЕНИЕ
Данный скутер сконструирован только для езды по дорогам с твердым покры­тием. Если скутер эксплуатируется в условиях чрезмерной запыленности или влажности, во избежание преждевре­менного износа компонентов двигателя необходимо чаще чистить или заменять фильтрующий элемент воздухоочисти­теля. Для определения правильных ин­тервалов технического обслуживания проконсультируйтесь с официальным дилером Yamaha.
6
6-1
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Прилагаемый комплект инструментов
2
1
1. Коврик багажного отсека
2. Прилагаемый комплект инструментов
Прилагаемый комплект инструментов рас­полагается в заднем багажном отсеке (См. стр. 3-17). Поднимите коврик багажного отсека и из­влеките комплект инструментов. Инфор­мация по обслуживанию, включённая в настоящее руководство, и инструменты, входящие в прилагаемый комплект инстру­ментов, помогут владельцу эффективно вы­полнять профилактическое обслуживание и устранять мелкие неполадки. Однако для правильного выполнения некоторых опера­ций по обслуживанию может потребовать­ся дополнительный инструмент, такой как динамометрический ключ.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если у вас нет инструментов или опыта для выполнения какой-либо операции, обра­титесь к официальному дилеру компании YAMAHA.
6-2
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Ежегодные проверки должны проводиться каждый год, если вместо них не проводится обслуживание, основанное на про- беге.
После пробега 50000 км повторяйте межсервисные интервалы, начиная с 10000 км. Операции, отмеченные «звёздочкой», должны выполняться специалистами официального дилера компании YAMAHA, поскольку они требуют применения специального инструмента, технических данных и навыков.
Таблица проведения периодического технического обслуживания системы контроля токсичности отработавших газов
НАИМЕНОВАНИЕ
1*Топливопровод
2 Свеча зажигания
3*Клапаны
4*Впрыск топлива
5*Система впуска
ВИД ПРОВЕРКИ ИЛИ ОПЕРАЦИИ
ПО ОБСЛУЖИВАНИЮ
Проверьте топливопроводы на отсутствие трещин и повреждений.
Проверьте состояние. Очистите и отрегулируйте зазор.
Замените.
Проверьте зазоры в клапанном
механизме.
Отрегулируйте.
Проверьте частоту вращения вала двигателя на холостом ходу
Проверьте отсутствие повреж­дений клапана отсечки подачи воздуха, пластинчатого клапана и воздухопроводов.
При необходимости замените повреждённые детали.
ПОКАЗАНИЯ ОДОМЕТРА
1000 км 10000 км 20000 км 30000 км 40000 км
√√√√√
√√
√√
Каждые 40 000 км
√√√√√√
√√√√√
ЕЖЕГОД­НАЯ ПРО-
ВЕРКА
6
6-3
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
НАИМЕНОВАНИЕ
Фильтрующие элементы
1
воздухоочистителя
Воздухоочиститель ко-
2
жуха клиновидного ремня
3*Передний тормоз
4*Задний тормоз
5*Тормозные шланги
Блокировка заднего
6
тормоза
7*Колеса
8*Шины
9*Подшипники колес
10 * Подшипники руля
ВИД ПРОВЕРКИ ИЛИ ОПЕРАЦИИ
ПО ОБСЛУЖИВАНИЮ
Замените.
Очистите.
Проверьте работоспособность, уро-
вень жидкости и отсутствие протечек. Замените тормозные колодки. В случае предельного износа
Проверьте работоспособность, уро-
вень жидкости и отсутствие протечек. Замените тормозные колодки. В случае предельного износа
Проверьте на отсутствие трещин и повреждений.
Замените. Через каждые 4 года
Проверка работы. Отрегулируйте.
Проверьте биение и отсутствие повреждений.
Проверьте глубину протектора и отсутствие повреждений.
При необходимости замените. Проверьте давление воздуха. При необходимости - исправление. Проверьте свободу вращения и отсут-
ствие повреждений подшипника.
повреждения. Проверьте зазор в подшипниках
и свободу поворота руля. Смажьте смазкой на литиевой основе. Каждые 20 000 км
1000 км 10000 км 20000 км 30000 км 40000 км
√√√√√√
√√√√√√
√√√√√√
√√√√√
ПОКАЗАНИЯ ОДОМЕТРА
√√
√√√√
√√√√√
√√√√
√√√√√
√√√√
ЕЖЕГОДНАЯ
ПРОВЕРКА
6-4
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
НАИМЕНОВАНИЕ
Крепёжные элементы
11 *
шасси
Ось рычага переднего
12
тормоза Ось рычага заднего
13
тормоза
Боковая опора, цен-
14
тральная опора
Концевой выключатель
15 *
бокового упора
16 * Передняя вилка
17 * Узел амортизатора
18 Моторное масло
Масляный фильтр
19
двигателя
20 * Система охлаждения
Трансмиссионное мас-
21
ло главной передачи
22 * Вариатор Замените.
Концевые выключатели
23 *
переднего и заднего тормозов
ВИД ПРОВЕРКИ ИЛИ ОПЕРАЦИИ
ПО ОБСЛУЖИВАНИЮ
Убедитесь, что все гайки, болты и винты затянуты должным образом.
Смажьте силиконовой смазкой.
Смажьте силиконовой смазкой.
Проверка работы. Смажьте.
Проверка работы.
Проверьте функционирование и отсутствие протечек.
Проверьте функционирование
и отсутствие протечек масла из амортизатора.
Замените (См. стр. 3-5 и 6-12).
Проверьте уровень масла
и отсутствие протечек.
Замените.
Проверьте уровень и отсутствие протечек охлаждающей жидкости.
Замените.
Через каждые 3 года
Проверьте отсутствие утечек масла.
Замените.
При мигании сигнализатора замены клиновидного ремня (каждые 20000 км)
Проверка работы.
ПОКАЗАНИЯ ОДОМЕТРА
1000 км 10000 км 20000 км 30000 км 40000 км
√√√√√
√√√√√
√√√√√
√√√√√
√√√√√√
√√√√
√√√√
√√√
√√ √ √√√√√√
√√√√√√
Когда мигает сигнализатор замены моторного масла.
Каждые 5 000 км
√√√
ЕЖЕГОДНАЯ
ПРОВЕРКА
6
6-5
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
6
НАИМЕНОВАНИЕ
Движущиеся детали
24
и тросы
Рукоятка акселера­тора и трос привода
25 *
дроссельной за­слонки
Приборы освеще-
26 *
ния, сигнализации и переключатели
ВИД ПРОВЕРКИ ИЛИ ОПЕРАЦИИ ПО
ОБСЛУЖИВАНИЮ
Смажьте.
Проверьте функционирование и свободный ход.
При необходимости отрегулируй­те свободный ход троса привода дроссельной заслонки.
Смажьте рукоятку акселератора и трос привода дроссельной заслонки.
Проверка работы. Отрегулируйте положение светового пучка фары.
1000 км 10000 км 20000 км 30000 км 40000 км
√√√√√√
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Воздухоочиститель двигателя и воздухоочиститель кожуха клиновидного ремня
Данная модель воздушного фильтра двигателя снабжена одноразовым бумажным фильтрующим элементом с масляной пропит- кой, который не подлежит очистке сжатым воздухом во избежание повреждения. Фильтрующие элементы воздухоочистителя двигателя и воздухоочистителя кожуха клиновидного ремня подлежит более частой замене при эксплуатации скутера в нетипично влажных или пыльных условиях.
Обслуживание гидравлических приводов тормозов
Регулярно проверяйте и, при необходимости, корректируйте уровень тормозной жидкости. Внутренние компоненты главного и рабочего тормозного цилиндра, а также тормозная жидкость подлежат замене раз в два года. Заменяйте на новые шланги приводов тормозов каждые четыре года, а также в случае образования трещин и повреждений.
ПОКАЗАНИЯ ОДОМЕТРА
√√√√√
√√√√√
ЕЖЕГОД­НАЯ ПРО-
ВЕРКА
6-6
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК

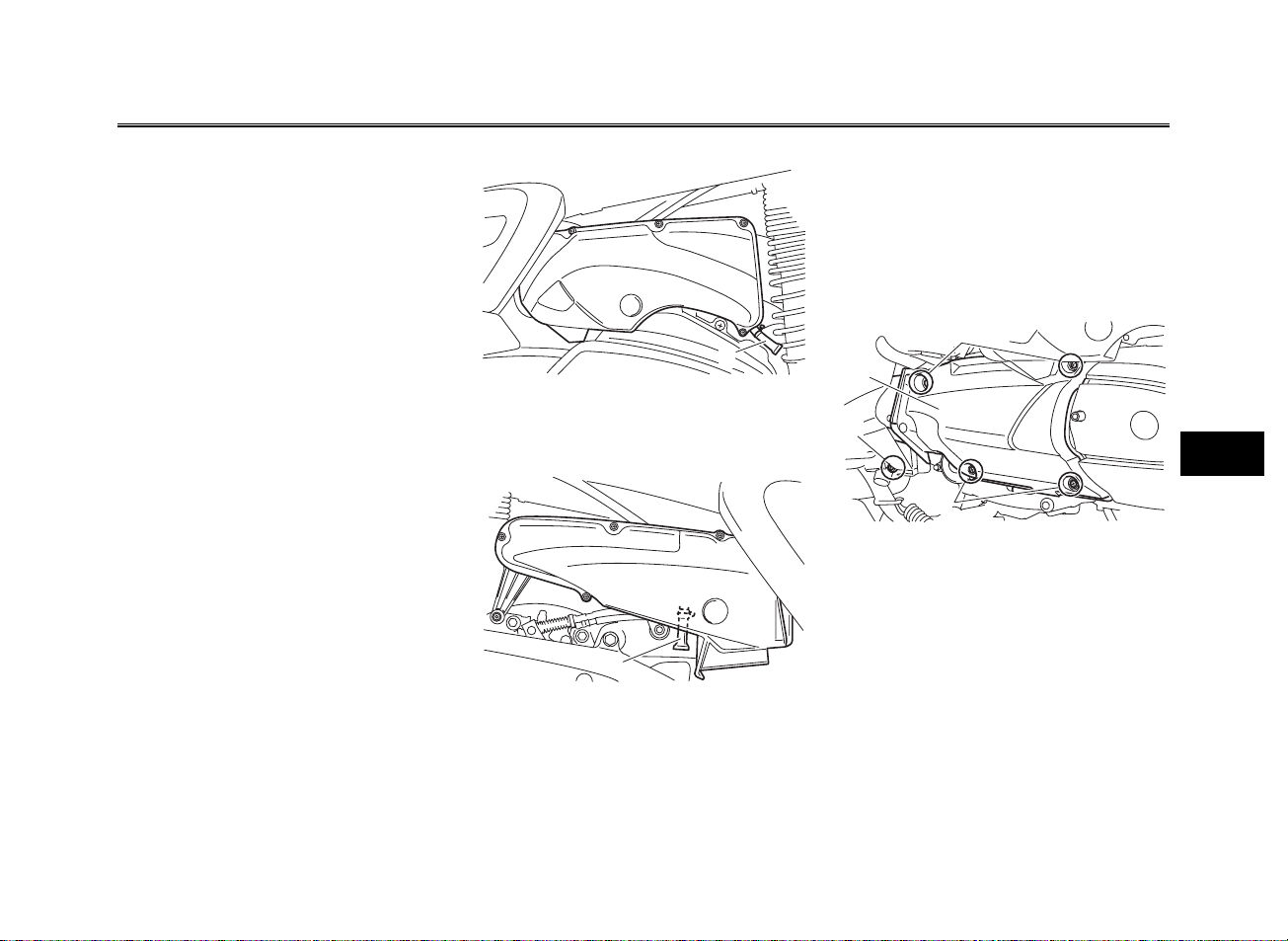

Снятие и установка кожухов и панелей
Показанные кожухи и панели должны сни­маться для выполнения некоторых опера­ций по обслуживанию, описанных в этом параграфе. Обращайтесь к этому разделу всякий раз при необходимости снятия или установки кожуха или панели.
1 2 3
5
1. Кожух С
2. Кожух А
3. Кожух B
4. Панель A
5. Кожух Е
4
1
1. Кожух D
Кожух А
Для снятия кожуха
1. Снимите седло водителя (См. стр. 3-15).
2. Снимите крепления кожуха в заднем багажном отсеке, затем снимите ко­жух как показано на рисунке.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Фиксатор быстрого крепления снимается путём нажатия на его центральную часть отвёрткой и последующим вытаскиванием фиксатора.
1
1. Фиксатор быстрого крепления
2. Кожух А
Для установки кожуха
1. Установите кожух в исходное положе­ние, а затем затяните крепления.
2
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Для установки фиксатора быстрого крепле­ния продавите его центральную часть так, чтобы она выступала над головкой фиксато­ра, вставьте фиксатор в отверстие кожуха и нажмите на его центральную часть так, что­бы она сровнялась с головкой фиксатора.
2. Опустите седло водителя.
6
6-7
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Кожух B
Для снятия кожуха
1. Открутите винты.
1. Кожух B
2. Винт
2. Снимите кожух как показано на ри­сунке.
1. Кожух B
Для установки кожуха Установите кожух на место, затем заверни­те винты.
Кожухи С и D
Для снятия кожуха
1
2
1. Снимите кожухи А и В.
2. Снимите седло пассажира (См. стр. 3-15).
3. Сняв болты и втулки, снимите пору­чень.
1
1
2
2
1
2
3
1
1. Кожух, закрывающий винты
5. Снимите винты, затем снимите кожух как показано на рисунке.
1
1
2
1. Болт поручня
2. Втулка
1
3. Поручень
4. Вытяните кожух, зкрывающий винты.
1. Винт
Для установки кожуха
1. Установите кожух на место, затем за­верните винты.
1
6-8
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
2. Установите крышку, закрывающую винты, на место.
3. Установите на место поручень с по­мощью втулок и болтов.
Момент затяжки:
Болт поручня 23 Нм
4. Установите на место седло пассажира.
5. Установите на место кожухи А и В.
Кожух Е
Для снятия кожуха
1. Поднимите левый коврик как показа­но на рисунке.
1
1. Левый коврик
2. Снимите винты кожуха.
1
1. Винт
3. Слегка потяните кожух вниз, затем вытяните его наружу как показано на рисунке.
6-9
1
1. Кожух Е
Для установки кожуха
1. Установите выступы кожуха в прорези как показано на рисунке, затем уста­новите винты.
1
1. Выступ
1
6
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
2. Установите левые коврики на место.
Панель A
Для снятия панели Снимите винты, затем вытяните панель как показано на рисунке.
1
2
1. Панель A
2. Винт
Для установки панели Установите панель на место, затем завер­ните винты.
2
1
1. Винт
2. Панель A
Проверка свечи зажигания
Свеча - один из важных компонентов дви­гателя, а её состояние нетрудно проверить. Поскольку нагрев и нагар вызывают посте­пенное разрушение свечей зажигания, они должны демонтироваться и проверяться в соответствии с таблицей периодического обслуживания и смазки. К тому же состоя­ние свечей зажигания позволяет диагно­стировать состояние двигателя.
Порядок снятия свечи зажигания
1. Снимите седло водителя (См. стр. 3-15).
2. Поднимите коврик багажного отсе­ка, затем открутите винты и снимите крышку свечи зажигания.
6-10
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Рекомендуемые свечи зажигания:
2
3
1
NGK/CR7E DENSO/IU27D
1. Коврик багажного отсека
2. Крышка свечи зажигания
3. Винт
3. Снимите наконечник свечи.
1
1. Наконечник свечи зажигания
4. Демонтируйте свечу зажигания, как показано, используя свечной ключ из прилагаемого комплекта инструмен­тов.
1
1. Свечной ключ
Порядок проверки свечи зажигания
1. Керамический изолятор вокруг централь­ного электрода свечи должен быть слегка желтовато-коричневым (идеальный цвет при нормальной эксплуатации мотоцикла).
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если цвет свечи зажигания заметно отли­чается от идеального, это может указывать на неисправность двигателя. Не пытайтесь диагностировать эту проблему самостоя­тельно. Вместо этого обратитесь в дилер­скую организацию компании YAMAHA для проверки скутера.
2. Проверьте отсутствие на свече зажи­гания признаков эрозии электродов, избыточных отложений и нагара и, при необходимости, замените свечу.
Порядок установки свечи зажигания
1. Измерьте при помощи набора щупов зазор между электродами свечи за­жигания и, при необходимости, отре­гулируйте его.
6
1
1. Зазор между электродами свечи зажигания
Зазор между электродами свечи:
0.7-0.8 мм
2. Очистите шайбу свечи зажигания и со­прягаемую поверхность, затем удали­те загрязнения с резьбы свечи.
6-11
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
3. Установите свечу зажигания при по­мощи свечного ключа и затяните её рекомендованным моментом.
Момент затяжки:
Свеча зажигания: 12,5 Нм
ПОЛЕЗНЫЕ ПОДСКАЗКИ
В случае отсутствия динамометрическо­го ключа при установке свечи зажигания правильный момент затяжки достигается доворотом ее на 1/4 - 1/2 поворота после закручивания рукой. Однако свеча зажи­гания при первой же возможности должна быть перезатянута рекомендованным мо­ментом.
4. Наденьте наконечник провода свечи.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Убедитесь, что провод свечи зажигания за­фиксирован хомутом как показано на ри­сунке.
1
2
1. Наконечник свечи зажигания
2. Хомут провода свечи зажигания
5. Установите на место крышку свечи зажигания и закрепите ее винтами.
6. Установите коврики багажного отсека на место.
7. Опустите седло водителя.
Моторное масло и картридж масляного фильтра
Уровень моторного масла должен про­веряться перед каждой поездкой. Кроме того, масло и картридж масляного фильтра должны заменяться в указанные в таблице периодического обслуживания и смазки интервалы, а также при включении сигна­лизатора замены масла.
Порядок проверки уровня моторного масла
1. Установите скутер на центральную опору. Даже небольшой наклон ску­тера может привести к искажению показаний.
2. Запустите двигатель, прогрейте его в течение нескольких минут, затем остановите.
3. Подождите несколько минут для сте­кания масла, снимите крышку залив­ной горловины, вытрите начисто щуп, вставьте его обратно в заливную гор­ловину (не закручивая), затем вновь выньте для проверки уровня масла.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Уровень моторного масла должен нахо­диться между отметками минимального и максимального уровней.
6-12
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
2. Разместите поддон для сбора отра-
1
1
2
3 4
1. Пробка маслоналивной горловины
2. Контрольный щуп
3. Отметка максимального уровня
4. Отметка минимального уровня
4. Если уровень моторного масла на­ходится ниже отметки минимального уровня, добавьте достаточное коли­чество рекомендованного масла до достижения должного уровня.
5. Вставьте щуп в заливную горловину и закрутите крышку горловины.
Для замены моторного масла (с заменой или без замены картриджа масляного фильтра)
1. Запустите двигатель, прогрейте его в течение нескольких минут, затем остановите.
ботанного масла под двигателем.
3. Снимите крышку маслоналивной гор­ловины и болт для слива масла из картера.
1
1. Сливная пробка
4. Проверьте состояние уплотнитель­ной шайбы и, при необходимости, за­мените ее.
2
1
1. Сливная пробка
2. Шайба
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Пропустите операции 5 -7, если картридж масляного фильтра не меняется.
5. Снимите крышку масляного фильтра,
отвернув болты. ПРИМЕЧАНИЕ: При
снятии крышки картриджа масля­ного фильтра прижимная пружи­на выпадет. Будьте внимательны, чтобы не потерять ее.
6
6-13
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
1
2
1. Болт
2. Крышка картриджа масляного фильтра
6. Замените картридж масляного филь­тра и уплотнительные кольца.
1
1. Крышка картриджа масляного фильтра
2. Уплотнительное кольцо
3. Прижимная пружина
4. Картридж масляного фильтра
2
4
3
7. Установите крышку масляного филь­тра и пружину при помощи болтов и затяните болты предписанным мо­ментом затяжки.
Момент затяжки:
Болт крышки масляного фильтра: 10 Нм
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Убедитесь, что уплотнительные кольца кру­глого сечения установлены правильно.
8. Установите на место шайбу и болт слив­ного отверстия и затяните болт рекомен­дуемым моментом.
Момент затяжки:
Сливная пробка: 20 Нм
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Убедитесь, что шайба установлена пра­вильно.
9. Залейте в наливную горловину ука­занное количество рекомендованно­го моторного масла, затем установи­те и закрутите пробку маслоналивной горловины.
Рекомендуемое моторное масло:
См. стр. 8-1
Заправочная емкость системы смазки:
Без замены картриджа масляного фильтра: 1,50 л С заменой картриджа масляного фильтра: 1,70 л
ПОЛЕЗНЫЕ ПОДСКАЗКИ
После остывания двигателя и глушителя сотрите пролитое масло.
ПРИМЕЧАНИЕ
Не пользуйтесь маслом для дизель- ных двигателей (с обозначением CD) или маслами более высокого качества, чем рекомендуемые мас­ла. Кроме того, не пользуйтесь мас­лом класса «ENERGY CONSERVING II» или более высокого класса. Проследите, чтобы в картер двига- теля не попали загрязнения.
10. Запустите двигатель и дайте ему по­работать на холостом ходу несколько минут, проверяя отсутствие протечек масла. При обнаружении протечек немедленно остановите двигатель и выясните причину протечки.
6-14
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
11. Переустановите сигнализатор, вы­полнив следующее:
Для переустановки сигнализатора смены масла
1. Поверните ключ зажигания в положе­ние ON (ВКЛ).
2. Удерживайте кнопку «OIL CHANGE» (Замена масла) на протяжении двух­восьми секунд.
1
1. Кнопка «OIL CHANGE» (Замена масла)
3. Отпустите кнопку «OIL CHANGE» (За­мена масла), при этом сигнализатор должен выключиться.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если замена масла была произведена до включения сигнализатора, сигнализатор необходимо переустановить, чтобы в сле­дующий раз сигнализатор включился в по­ложенное время. Если замена масла была произведена до включения сигнализатора,
сигнализатор переустанавливается опи­санным выше образом, при этом помните, что после отпускания кнопки «OIL CHANGE» (Замена масла) сигнализатор должен вклю­читься на 1,4 секунды, в противном случае процедуру переустановки следует повто­рить.
Трансмиссионное масло главной передачи
Проверяйте главную передачу на предмет утечек масла перед каждой поездкой. При обнаружении утечек обратитесь к дилеру компании YAMAHA для проверки и ремонта скутера. Кроме того, масло в главной пере­даче подлежит замене в указанные в табли­це периодического обслуживания и смазки интервалы.
1. Запустите двигатель и прогрейте трансмиссионное масло, совершив поездку в течение нескольких минут, после чего остановите двигатель.
2. Установите скутер на центральную опору.
3. Разместите поддон для сбора отра­ботанного масла под картером глав­ной передачи.
4. Отверните болт маслоналивного от­верстия картера главной передачи и болт слива трансмиссионного масла из картера главной передачи, чтобы слить масло из картера главной пере­дачи.
6
6-15
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Охлаждающая жидкость
1
2
Рекомендуемое моторное масло:
См. стр. 8-1.
Заправочная емкость системы смазки:
0,25 л
Уровень охлаждающей жидкости должен проверяться перед каждой поездкой. Кро­ме того, охлаждающая жидкость подлежит замене в указанные в таблице периодиче­ского обслуживания и смазки интервалы.
6
1. Пробка маслозаливной горловины трансмиссии
2. Сливная пробка главной передачи
5. Установите на место болт слива
трансмиссионного масла и затяните его рекомендованными моментом за­тяжки.
Момент затяжки:
Сливная пробка главной передачи: 20 Нм
6. Залейте в наливную горловину указан-
ное количество рекомендованного трансмиссионного масла, затем уста­новите и закрутите пробку маслоналив­ной горловины. ПРЕДУПРЕЖДЕНИЕ!
Проследите, чтобы в картер главной передачи не попали загрязнения. Убедитесь, что масло не попало на шину или колесо.
7. Проверьте картер главной передачи на предмет утечки трансмиссионного масла. Если имеются утечки, выясни­те причину.
6-16
Порядок проверки уровня охлаждающей жидкости
1. Установите скутер вертикально на ровной горизонтальной поверхности.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Уровень охлаждающей жидкости дол- жен проверяться на холодном двига­теле, поскольку данный уровень ме­няется в зависимости от температуры двигателя. Убедитесь в вертикальном положении скутера при проверке уровня охлаж­дающей жидкости. Даже небольшой наклон скутера может привести к иска­жению показаний.
2. Поднимите правый коврик как пока­зано на рисунке.
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
1
2
3
1
1. Правый коврик
3. Снимите расширительный бачок си­стемы охлаждения после снятия вин­тов.
2
1
1. Винт
2. Крышка расширительного бачка
4. Проверьте уровень охлаждающей жидкости в расширительном бачке.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Уровень охлаждающей жидкости должен находиться между отметками минимально­го и максимального уровней.
5. Если уровень охлаждающей жидко­сти низкий, откройте пробку бачка, долейте жидкость до максимального уровня, затем закройте крышку бач­ка. ПРЕДУПРЕЖДЕНИЕ! Снимите
только пробку расширительного бачка системы охлаждения. За­прещается откручивать пробку ра­диатора при горячем двигателе.
ПРИМЕЧАНИЕ: Если охлаждающая
жидкость недоступна, исполь­зуйте дистиллированную воду или мягкую водопроводную воду. Не используйте жёсткую или со­лёную воду, поскольку она вред­на для двигателя. Если вместо охлаждающей жидкости была ис­пользована вода, замените её на охлаждающую жидкость при пер­вой возможности, поскольку при использовании воды двигатель не охлаждается в достаточной сте­пени и система охлаждения под­вержена коррозии и риску замо­раживания. При добавлении воды в охлаждающую жидкость, как можно скорее обратитесь к дилеру компании YAMAHA для проверки относительного содержания анти-
фриза в охлаждающей жидкости, иначе её эффективность будет снижена.
1. Отметка минимального уровня
2. Отметка максимального уровня
3. Пробка расширительного бачка
Заправочная емкость расши­рительного бачка (до отметки максимального уровня):
0,32 л
6. Установите расширительный бачок системы охлаждения и закрутите вин­ты.
7. Установите правый коврик на место.
6
6-17
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Воздухоочстители, контрольные патрубки и воздухоочиститель кожуха клиновидного ремня
Фильтрующие элементы воздухоочистите­ля и кожуха клиновидного ремня подлежат замене в указанные в таблице периодиче­ского обслуживания и смазки интервалы. Все фильтрующие элементы подлежат более частой замене при эксплуатации скутера в нетипично влажных или пыльных условиях.
Замена фильтрующих элементов воздухоочистителей
1. Установите скутер на центральную опору.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
При замене фильтрующих элементов воз­духоочистителей.
2. Снимите крышку корпуса воздухоо­чистителя после снятия резиновой крышки и винтов.
Левый
1
2
1
3
3
1. Винт
2. Крышка корпуса воздухоочистителя
3. Резиновый колпачок
Правый
1
1
1
1. Винт
2. Крышка корпуса воздухоочистителя
3. Резиновый колпачок
3. Извлеките фильтрующий элемент воздухоочистителя.
Левый
1
1. Фильтрующий элемент воздухоочистителя
Правый
2
1
3
1. Фильтрующий элемент воздухоочистителя
4. Вставьте новый фильтрующий эле­мент в корпус воздухоочистителя.
6-18
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
5. Установите крышку корпуса воздухо-
очистителя, затянув винты. ПРИМЕ-
ЧАНИЕ: Убедитесь в том, что филь­трующий элемент надежно встал на место. Всегда заменяйте оба фильтрующих элемента одновре­менно, в противном случае возмо­жен ускоренный износ компонентов двигателя. Эксплуатация двига­теля без фильтрующих элементов воздухоочистителей запрещена, иначе это может привести к повы­шенному износу поршня (поршней) и/или цилиндра (цилиндров).
6. Надёжно установите резиновую крышку.
Для очистки контрольных патрубков
1. Проверьте контрольные патрубки в нижней части воздухоочистителей на предмет наличия загрязнений.
Левый
1
1. Контрольный патрубок кожуха воздухоочистителя
Правый
1
1. Контрольный патрубок кожуха воздухоочистителя
2. При обнаружении грязи или воды сни-
мите патрубок, очистите его и устано­вите на место.
Очистка фильтрующего элемента клиновидного ремня
1. Снимите кожух Е (См. стр. 6-7).
2. Снимите панель А (См. стр. 6-7).
3. Выньте левую крышку воздухоочисти­теля.
4. Снимите крышку корпуса воздухоо­чистителя клиновидного ремня после снятия винтов.
1
2
1
6
1
1. Винт
2. Крышка кожуха клиновидного ремня
5. Снимите фильтрующий элемент воз­духоочистителя клиновидного ремня после снятия винтов.
6-19
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
1
2
1. Винт
2. Воздухоочиститель кожуха клиновидного ремня
6. Слегка постучите по фильтрующему
элементу воздухоочистителя кожуха клиновидного ремня, чтобы удалить крупную пыль и грязь, затем продуй­те сжатым воздухом как показано на изображении.
8. Установите фильтрующий элемент воздухоочистителя кожуха клиновид­ного ремня, закрутив винты.
ПРИМЕЧАНИЕ: Убедитесь в том, что
фильтрующий элемент правильно встал на место.
1
9. Установите крышку корпуса возду­хоочистителя клиновидного ремня, закрутив винты.
10. Установите левую крышку воздухоо­чистителя.
11. Установите панель.
12. Установите кожух.
Проверка свободного хода троса привода дроссельной заслонки
1
1. Свободный ход троса привода дроссельной заслонки
Свободный ход троса привода дроссельной заслонки должен составлять 3,0 - 5,0 мм со стороны рукоятки акселератора. Перио­дически проверяйте свободный ход троса привода дроссельной заслонки и, при не­обходимости, обращайтесь к официаль­ному дилеру компании YAMAHA для его регулировки.
7. Проверьте фильтрующий элемент на предмет загрязнений и при необхо­димости замените его.
6-20
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Зазоры в клапанном механизме
Клапанные зазоры изменяются в процессе эксплуатации, приводя к неправильному газораспределению и повышенному шуму двигателя. Чтобы этого не случилось, кла­панные зазоры должны регулироваться официальным дилером компании YAMAHA в указанные в таблице периодического об­служивания и смазки интервалы.
Шины
Чтобы обеспечить максимум отдачи, проч­ности и безопасности работы скутера, об­ратите внимание на следующие моменты, касающиеся установленных колёс.
Давление воздуха в шинах
Давление воздуха в шинах должно прове­ряться и, при необходимости, регулиро­ваться перед каждой поездкой.
ПРЕДОСТЕРЕЖЕНИЕ
Эксплуатация ТС, в шинах которого вы­ставлено неправильное давление, чре­вато травмированием или смертью в результате потери управления.
Давление воздуха в шинах должно проверяться и регулироваться на холодных шинах (т.е. когда темпе­ратура шин равна окружающей тем­пературе). Давление воздуха в шинах должно регулироваться в соответствии со скоростью движения и общей мас­сой водителя, пассажира, груза и дополнительного оборудования, одобренного для этой модели.
Давление воздуха в шинах (измеренное на холодных шинах): 0-90 кг:
Передняя шина: 200 кПа (2,00 кгс/см Задняя шина: 250 кПа (2,50 кгс/см2)
90 - 188 кг:
Передняя шина: 200 кПа (2,00 кгс/см2) Задняя шина: 250 кПа (2,50 кгс/см2)
Максимальная нагрузка*:
188 кг * Общая масса водителя, пассажира,
груза и дополнительного оборудования
ПРЕДОСТЕРЕЖЕНИЕ
Никогда не перегружайте скутер. Езда на перегруженном скутере может при­вести к дорожно-транспортному проис­шествию.
2
)
6
6-21
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Проверка шины
2
1
1. Боковина шины
2. Глубина протектора шины
2
1
1. Боковина шины
2. Глубина протектора шины
Шины должны проверяться перед каждой поездкой. Если глубина протектора до­стигла указанного минимального предела, если в шине обнаружены гвоздь или оскол­ки стекла или если на её боковине имеются трещины, немедленно обратитесь к дилеру компании YAMAHA для замены шины.
Минимальная глубина протектора (переднее и заднее колёса):
1,6 мм
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Ограничения глубины протектора в разных странах могут отличаться. Всегда следуйте местному законодательству.
Информация о шинах
Данная модель скутера оснащается беска­мерными шинами. После проведения широкомасштабных испытаний для данной модели компани­ей YAMAHA Motor Co., Ltd. были одобрены только нижеперечисленные шины.
Передняя шина:
Размер: 120/80-14M/C58S Производитель/модель: IRC/MB67 DUNLOP/D305FL
Задняя шина:
Размер: 150/70-13M/C64S Производитель/модель: IRC/MB67 DUNLOP/D305L
ПРЕДОСТЕРЕЖЕНИЕ
Обратитесь в дилерскую организа- цию компании YAMAHA для заме­ны изношенных шин. Эксплуатация транспортного средства с изношен­ными шинами, кроме того, что явля­ется противоправной, снижает устой­чивость при езде и может привести к потере контроля. Замена всех деталей, относящих- ся к колёсам и тормозам, должна осуществляться дилерскими орга­низациями компании YAMAHA, об­ладающими необходимыми профес­сиональными знаниями и опытом.
6-22
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Литые колёса
Чтобы обеспечить максимум отдачи, прочно­сти и безопасности работы вашего скутера, обратите внимание на следующие моменты, касающиеся установленных колёс.
Перед каждой поездкой обода колёс
должны проверяться на отсутствие трещин, помятостей и искривлений. При обнаружении любого поврежде­ния обратитесь к дилеру компании YAMAHA для замены колеса. Не пытай­тесь самостоятельно проводить даже самый мелкий ремонт колеса. Колесо с деформацией или трещиной должно быть заменено. В случае замены колеса либо шины, колесо должно быть отбалансировано. Неотбалансированное колесо может привести к ухудшению тяговых харак­теристик и управляемости транспорт­ного средства, а также к сокращению срока службы шины. Двигайтесь с умеренными скоростями после замены шины, поскольку её по­верхность должна приработаться для достижения оптимальных характери­стик. В случае замены или ремонта задней шины, затяните гайку ниппеля и кон­тргайку рекомендованным моментом.
1
2
1. Гайка ниппеля
2. Контргайка нипеля
Моменты затяжки:
Гайка ниппеля: 2,0 Нм Контргайка ниппеля: 3,0 Нм
Свободный ход рычагов тормозных механизмов
Перед
1
1. Свободный ход рычага тормоза
Зад
1
1. Свободный ход рычага тормоза
6
6-23
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
На торце рычага тормоза не должно быть люфта. При обнаружении люфта обрати­тесь к официальному дилеру Yamaha для проверки тормозной системы.
ПРЕДОСТЕРЕЖЕНИЕ
Мягкое и ватное перемещение тормоз­ной ручки может указывать на наличие воздуха в гидравлической системе. При наличии воздуха в гидравлической си­стеме обратитесь в дилерскую органи­зацию компании YAMAHA для прокачки системы до начала эксплуатации скуте­ра. Попадание воздуха в систему ухуд­шает эффективность ее работы, что может привести к потере управления и последующей аварии.
Регулировка троса рычага блокировки рычага заднего тормоза
2
1
(a)
(b)
1. Регулировочная гайка
2. Длина троса рычага блокировки заднего тормоза
Если рычаг блокировки не фиксируется должным образом, длину троса рычага можно отрегулировать. В свободном со­стоянии длина троса, измеренная на суп­порте заднего тормоза, должна составлять от 45 до 47 мм. Периодически проверяйте длину троса блокировки рычага тормоза и, при необходимости, регулируйте ее сле­дующим образом. Для увеличения длины троса поворачивай­те регулировочную гайку, расположенную на суппорте заднего тормоза, в направле­нии (а).
Для увеличения длины троса поворачивай­те регулировочную гайку, расположенную на суппорте заднего тормоза, в направле­нии (b).
ПРЕДОСТЕРЕЖЕНИЕ
Если не удается отрегулировать длину троса, обратитесь к официальном диле­ру Yamaha.
6-24
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Проверка передних и задних тормозных колодок
Передние и задние тормозные колодки подлежат проверке на износ в указанные в таблице периодического обслуживания и смазки интервалы.
Передние тормозные колодки
1
1
1. Индикатор износа
Каждая передняя тормозная колодка снаб­жена индикатором износа в виде канавок, позволяющих контролировать износ без необходимости разборки тормозного ме­ханизма. Для проверки износа тормозных колодок контролируйте состояние канавок индикатора износа. Если тормозная колод­ка изношена настолько, что канавки инди­катора износа почти исчезли, обратитесь к официальному дилеру компании YAMAHA для замены тормозных колодок комплек­том.
Задние тормозные колодки
Обратитесь к официальному дилеру Yamaha для проверки состояния задних тормозных колодок и измерения толщины накладок, а также, если необходимо, для их замены.
Проверка уровня тормозной жидкости
Передний тормоз
1
1. Отметка минимального уровня
Задний тормоз
1
1. Отметка минимального уровня
6
6-25
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Недостаточное количество тормозной жид­кости может привести к попаданию воздуха в тормозную систему, вызвав её неработо­способность. Перед поездкой убедитесь, что уровень тормозной жидкости находит­ся выше отметки минимального уровня и пополните объем при необходимости. По­ниженный уровень тормозной жидкости может свидетельствовать о протечках либо износе тормозных колодок. Если уровень тормозной жидкости понижен, обязатель­но проверьте тормозную систему на отсут­ствие протечек, а также проверьте степень износа тормозных колодок. Соблюдайте следующие меры предосторожности:
При проверке уровня тормозной жид­кости убедитесь, что верхний край тор­мозного бачка расположен горизон­тально. Используйте только рекомендованную качественную тормозную жидкость, иначе резиновые уплотнения могут разрушиться, вызвав протечки и нару­шение функционирования тормозов.
Рекомендованная тормозная жидкость:
DOT 4
При замене используйте тормозную жидкость того же типа. Результатом смешивания жидкостей разного типа может явиться пагубная химическая реакция, приводящая к ненормальному функционированию тормозов.
Следите, чтобы во время заправки жидкости в бачок не попала вода. Вода может заметно понизить значение точ­ку кипения жидкости и привести к об­разованию паровых пробок. Тормозная жидкость может повредить окрашен­ные поверхности и детали из пластика. Немедленно вытирайте пролившуюся жидкость.
Постепенное понижение уровня тор­мозной жидкости по мере износа тор­мозных колодок является нормальным. Однако если уровень тормозной жид­кости понизился внезапно, обрати­тесь к официальному дилеру компании YAMAHA для выяснения причины.
Замена тормозной жидкости
Обращайтесь к официальному дилеру ком­пании YAMAHA для замены тормозной жид­кости в интервалы, указанные в разделе ПОЛЕЗНЫЕ ПОДСКАЗКИ после таблицы периодического обслуживания и смазки. Кроме того, уплотнения главных и рабочих тормозных цилиндров, так же как и тормоз­ные шланги при наличии повреждений или протечек должны заменяться в указанные ниже интервалы.
Сальники: Замена через каждые два
года. Тормозные шланги: Замена через каж- дые четыре года.
6-26
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Проверка и смазка тросов
Перед каждой поездкой должны проверять­ся функционирование и состояние тросов; тросы и наконечники тросов должны сма­зываться при необходимости. Если трос повреждён или не перемещается плавно, обратитесь в дилерскую организацию ком­пании YAMAHA для его проверки или заме­ны. ПРЕДУПРЕЖДЕНИЕ! Повреждение
внешней оболочки может повлиять на правильное функционирование троса и вызвать окисление его внутренних эле­ментов. Замените повреждённый трос как можно скорее во избежание опас­ных ситуаций.
Рекомендуемая смазка:
Моторное масло
Проверка и смазка рукоятки акселератора и троса привода дроссельной заслонки
Функционирование рукоятки акселератора должно проверяться перед каждой поезд­кой. Кроме этого, трос подлежит смазке в указанные в таблице периодического об­служивания и смазки интервалы.
Смазка рычагов переднего и заднего тормоза
Рычаг переднего тормоза
6
Рычаг заднего тормоза
6-27
Оси качания рычагов переднего и заднего тормоза подлежат смазке в указанные в таблице периодического обслуживания и смазки интервалы.
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Рекомендованная смазка:
Силиконовая смазка
Проверка и смазка центральной опоры и бокового упора
Функционирование центральной опоры и бокового упора должно проверяться перед каждой поездкой, а оси и точки контакта металлических поверхностей должны сма­зываться при необходимости.
ПРЕДОСТЕРЕЖЕНИЕ
Если центральная опора и боковой упор поднимаются и опускаются не плавно, обратитесь в дилерскую организацию компании YAMAHA для их проверки или ремонта. Кроме того, боковой или цен­тральный упор может коснуться опор­ной поверхности и отвлечь водителя, приведя к вероятной потере контроля.
Рекомендованная смазка:
Смазка на основе лития
6-28
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК

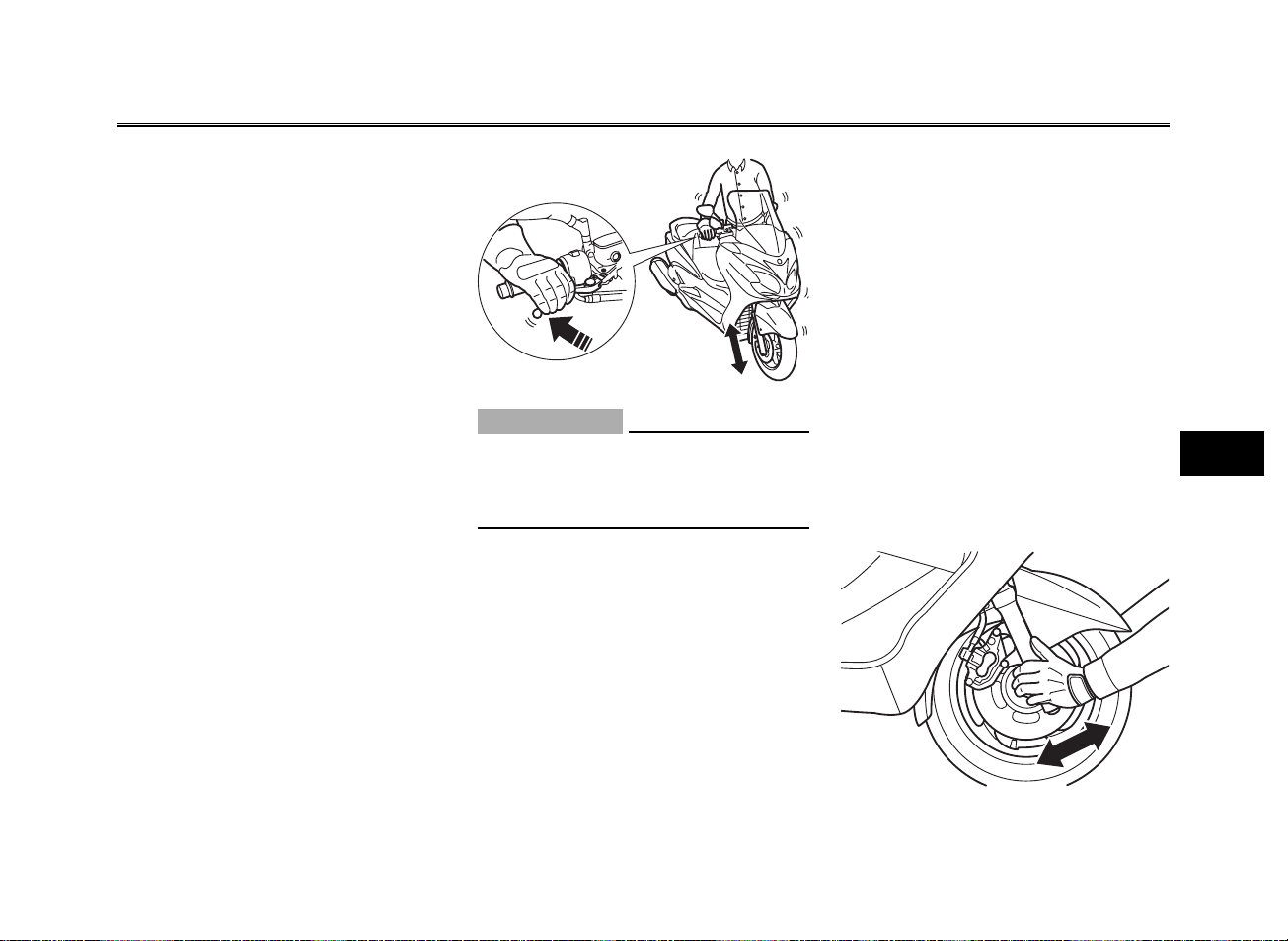

Проверка передней вилки
Состояние и функционирование передней вилки подлежат проверке как описано ниже в указанные в таблице периодического об­служивания и смазки интервалы.
Для проверки состояния
Проверьте внутренние трубы на отсутствие царапин, повреждений и значительных про­течек масла.
Для проверки функционирования
1. Установите скутер вертикально на ровной горизонтальной поверхности.
ПРЕДУПРЕЖДЕНИЕ! Во избежание инцедентов, надежно установите скутер, исключив вероятность его опрокидывания.
2. Задействовав передний тормоз, не­сколько раз с силой нажмите на руль для проверки плавности работы пе­редней вилки при ходах сжатия и от­дачи.
ПРИМЕЧАНИЕ
Если передняя вилка повреждена или не перемещается плавно, обратитесь в дилерскую организацию компании YAMAHA для её проверки или замены.
Проверка рулевого управления
Изношенные или ослабленные подшипни­ки рулевой колонки могут вызвать опасную ситуацию. Таким образом, функционирова­ние рулевой колонки подлежит проверке, как описано ниже, в указанные в таблице периодического обслуживания и смазки интервалы.
1. Установите скутер на центральную
опору. ПРЕДУПРЕЖДЕНИЕ! Во из-
бежание инцедентов, надежно установите скутер, исключив ве­роятность его опрокидывания.
2. Возьмитесь за нижние концы перьев передней вилки и попытайтесь по­качать их вперёд-назад. Если вы по­чувствуете наличие малейшего за­зора, обратитесь к дилеру компании YAMAHA для проверки или ремонта рулевого устройства.
6
6-29
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Проверка подшипников колёс
Подшипники ступиц передних и задних ко­лёс подлежат проверке в указанные в табли­це периодического обслуживания и смазки интервалы. При наличии зазора в ступице колеса или при неплавном его вращении, обратитесь к дилеру компании YAMAHA для проверки подшипников колёс.
Аккумуляторная батарея
2
1
3
1. Отрицательная клемма аккумуляторной батареи (черная)
2. Аккумуляторная батарея
3. Положительная клемма аккумуляторной батареи (красная)
Главный предохранитель расположен за кожухом А (См. стр. 6-7). Данная модель оснащена свинцово­кислотной аккумуляторной батареей с клапаном регулировки внутрикорпусного давления. Проверка электролита или до­лив дистиллированной воды не требуются. Однако необходимо регулярно проверять и, при необходимости, затягивать клеммы выводов.
ПРЕДОСТЕРЕЖЕНИЕ
Электролит ядовит и опасен, по- скольку он содержит серную кисло­ту, вызывающую серьёзные ожоги. Исключите любой контакт с кожей, глазами или одеждой и всегда за-
щищайте ваши глаза, работая с ак­кумуляторной батареей. В случае контакта примите следующие меры ПЕРВОЙ ПОМОЩИ.
ПРИ ВНЕШНЕЙ ТРАВМЕ: Промой- те большим количеством воды.
ПРИ ПОПАДАНИИ ВНУТРЬ: Вы­пейте большое количество воды или молока и немедленно обра­титесь к врачу. ПРИ ПОРАЖЕНИИ ГЛАЗ: Промой- те водой в течение 15 минут и обратитесь за неотложной меди­цинской помощью.
Аккумуляторные батареи выделя- ют взрывоопасные газы. Поэтому предохраняйте аккумуляторную ба­тарею от близкого контакта с искра­ми, огнём, горящими сигаретами и т.п., а также обеспечивайте доста­точную вентиляцию при зарядке ак­кумуляторной батареи в закрытых помещениях. ХРАНИТЕ ЭТУ И ВСЕ ДРУГИЕ БАТАРЕИ В НЕДОСТУПНОМ ДЕТЯМ МЕСТЕ.
Порядок зарядки аккумуляторной батареи
Если имеются признаки разряда аккумуля­торной батареи, как можно скорее обра­титесь к официальному дилеру компании YAMAHA для ее зарядки.
6-30
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Имейте в виду, что аккумуляторная батарея разряжается быстрее, если скутер оснащён дополнительным электрооборудованием.
ПРИМЕЧАНИЕ
Для зарядки свинцово-кислотных аккуму­ляторных батарей с клапаном регулиров­ки внутрикорпусного давления требуются специальные зарядные устройства (по­стоянного напряжения). Использование обычного зарядного устройства выве­дет аккумуляторную батарею из строя. Если нет возможности воспользоваться зарядным устройством для свинцово­кислотных аккумуляторных батарей с клапаном регулировки внутрикорпусного давления, обратитесь к официальному дилеру компании YAMAHA для зарядки аккумуляторной батареи.
Хранение аккумуляторной батареи
1. Если транспортное средство не ис­пользуется более месяца, снимите аккумуляторную батарею, полностью зарядите её и поместите в прохлад­ное сухое место. ПРИМЕЧАНИЕ:
Прежде чем вынуть аккумулятор­ную батарею убедитесь, что ключь зажигания повернут в положение OFF (ВЫКЛ.), затем отсоедините минусовую клемму, и только по­сле нее плюсовую.
2. Если аккумуляторной батарее пред­стоит хранение сроком более двух месяцев, проверяйте её состояние
не реже одного раза в месяц и полно­стью заряжайте ее при необходимо­сти.
3. Полностью зарядите аккумуляторную батарею перед установкой на скутер.
4. После установки убедитесь в пра­вильном подсоединении кабелей к клеммам аккумуляторной батареи.
ПРИМЕЧАНИЕ
Всегда храните аккумуляторную бата­рею заряженной. Хранение разряженной аккумуляторной батареи может приве­сти к её полному выходу из строя.
Замена плавких предохранителей
Главный предохранитель и блок предохра­нителей, содержащий предохранители от­дельных систем, расположены за кожухом А (См. стр. 6-7). При перегорании плавкого предохранителя замените его следующим об­разом.
1. Поверните ключ зажигания в положе­ние OFF (ВЫКЛЮЧЕНО) и выключите проблемный электрический контур.
2. Выньте перегоревший плавкий пре­дохранитель, а затем поставьте но­вый предохранитель соответствую­щего номинала.
ПРЕДУПРЕЖДЕНИЕ! Во избежание
значительных повреждений элек­трической системы и возможного возгорания не используйте предо­хранитель большего номинала, чем рекомендованный.
6
6-31
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
13 2
1. Запасной главный предохранитель
2. Главный предохранитель
3. Предохранитель аварийной сигнализации
1. Блок предохранителей
1
7
2 3 4 5 6
1. Предохранитель системы зажигания
2. Предохранитель системы аварийной сигнализации
3. Предохранитель фары головного света
4. Предохранитель вентилятора радиатора
5. Резервный предохранитель (для одометра и часов)
6. Предохранитель системы впрыска топлива
7. Запасной предохранитель
Номиналы плавких предохранителей:
Главный предохранитель: 40,0 А Предохранитель системы зажигания:
10.0A Предохранитель системы аварийной
сигнализации:
10.0A Предохранитель фары: 20,0 А Предохранитель аварийной сигнализации:
10.0A Предохранитель вентилятора радиатора:
10.0A Предохранитель системы впрыска топлива:
10.0A Резервный предохранитель:
10.0A
3. Поверните ключ зажигания в положе­ние ON (ВКЛЮЧЕНО) и включите со­ответствующий электрический кон­тур для проверки работоспособности устройства.
4. Если предохранитель тут же перего­рает, обратитесь к официальному ди­леру компании YAMAHA для проверки электросистемы.
6-32
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Замена лампы фары
Данная модель оснащена лампами фары с кварцевым стеклом. Если лампа фары пе­регорела, обратитесь к официальному ди­леру Yamaha для ее замены и регулировки направления светового пучка.
Задний фонарь/стоп-сигнал
Данная модель мотоцикла оснащена свето­диодным задним фонарём/стоп-сигналом. Если задний фонарь/стоп-сигнал не заго­рается, обратитесь в дилерскую организа­цию компании YAMAHA для его проверки.
Передний указатель поворота
Если передний указатель поворота не включается, обратитесь в дилерскую орга­низацию компании YAMAHA для проверки электрической цепи или замены лампы.
6
6-33
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
6
Замена ламп задних указателей поворота
1. Установите скутер на центральную опору.
2. Снимите кожух С для замены лампы левого указателя поворота или кожух D для замены лампы правого указате­ля поворота (См. стр. 6-7).
3. Снимите гнездо (вместе с лампой) пу­тём поворота против часовой стрелки.
1. Лампа указателей поворота, замена
4. Выньте перегоревшую лампу, нажав на неё и повернув против часовой стрелки.
5. Вставьте в гнездо новую лампу, на­жмите на неё и затем поверните по часовой стрелке до упора.
1. Лампа указателя поворота
2. Гнездо лампы указателя поворота
6. Установите гнездо (вместе с лампой)
1
путём поворота по часовой стрелке.
7. Установите кожух.
Замена лампы освещения номерного знака
1. Установите скутер на центральную
1
опору.
2. Снимите кожух В (См. стр. 6-7).
3. Снимите крышку лампы фонаря осве­щения номерного знака и рассеива­тели, открутив винты.
2
1
2
3
1. Рассеиватель лампы фонаря освещения регистрационного знака
2. Крышка освещения номерного знака:
3. Винт
4. Вытяните перегоревшую лампу из па-
трона.
6-34
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
1. Лампа фонаря освещения номерного знака
5. Вставьте новую лампу в гнездо.
6. Установите крышку лампы фонаря освещения номерного знака и рас­сеиватели, закрутив винты.
7. Установите кожух.
Лампа вспомогательного света
Если лампа не горит, обратитесь к дилеру компании YAMAHA для проверки электри­ческой цепи.
1
Устранение неисправностей
Хотя скутеры YAMAHA проходят всесторон­нюю проверку перед отгрузкой с завода, во время эксплуатации могут проявиться от­дельные неисправности. Например, любые проблемы с топливом, компрессией или за­жиганием могут привести к затруднённому пуску и потере мощности. Нижеприведённая таблица возможных не­исправностей и способов их устранения представляет быструю и несложную про­цедуру самостоятельной проверки этих важных систем. Однако если скутеру тре­буется ремонт, обратитесь в дилерскую организацию компании YAMAHA, чьи квали­фицированные специалисты располагают необходимыми инструментами, опытом и навыками качественного ремонта скуте­ров. Используйте только оригинальные запас­ные части YAMAHA. Контрафактные запас­ные части могут выглядеть как запасные части YAMAHA, но они зачастую хуже по качеству, меньше служат и могут стать при­чиной дорогостоящего ремонта.
6
6-35
6
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь в отсутствии источников от­крытого огня или искрения, таких как кипятильники и обогреватели. Топливо может воспламениться или взорваться, причинить травмы или по­вредить оборудование.
6-36
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Алгоритм поиска неисправностей
Затрудненный пуск двигателя или потеря мощности
1. Топливо
Проверьте уровень топлива в топливном баке.
2. Компрессия
Задействуйте электрический стартер.
Топлива достаточно.
Топливо отсутствует.
Компрессия в порядке.
Компрессия отсутствует.
Проверьте компрессию.
Долейте топливо.
Проверьте зажигание.
Обратитесь в дилерскую организацию компании YAMAHA для проверки скутера.
Двигатель не запускается. Проверьте компрессию.
6
3. Зажигание
Снимите свечу зажигания и проверьте электроды.
4. Аккумуляторная батарея
Задействуйте электрический стартер.
Влаж­ные
Сухие
Вал двигателя вращается быстро.
Вал двигателя вращается медленно.
Вытрите сухой тканью и отрегулируйте искровой зазор или замените свечу.
Обратитесь в дилерскую организацию компании YAMAHA для проверки скутера.
Аккумуляторная батарея в порядке.
Проверьте контакты на клеммах аккумуляторной батареи и зарядите её при необходимости.
6-37
Задействуйте электрический стартер.
Двигатель не запускается. Проверьте аккумуляторную батарею.
Двигатель не запускается. Обра­титесь в дилерскую организацию компании YAMAHA для проверки скутера.
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ МЕЛКИХ НЕПОЛАДОК
Перегрев двигателя
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается снимать пробку радиатора на горячем двигателе. Горячая жидкость и пар могут выплеснуться под давлением и причинить серьёзные ожоги. Обязательно дождитесь остывания двигателя. Оберните пробку куском плотной ткани (наподобие полотенца) и медленно отворачивайте пробку против часовой стрелки
до упора, чтобы сбросить остаточное давление. После прекращения свистящего звука нажмите пробку, поворачивая её против часовой стрелки и снимите её.
6
Обратитесь к официальному дилеру компании YAMAHA для проверки и ремонта системы охлаждения.
Долейте охлаждающую жидкость (См. ПОЛЕЗНЫЕ ПОДСКАЗКИ).
Дождитесь остывания двигателя.
Проверьте уровень охлаждающей жидкости в расширительном бачке и радиаторе.
Уровень охлаждающей жидкости низкий. Проверьте систему охлаждения двигателя на отсутствие негерме­тичности.
Уровень охлаждающей жидкости в норме.
Имеется протечка.
Протечек нет.
Запустите двигатель. Если двигатель вновь перегревается, обратитесь к официальному дилеру компании YAMAHA для проверки и ремонта системы охлаждения.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если охлаждающая жидкость недоступна, вместо неё временно может быть использована водопроводная вода, при условии замены на рекомендованную охлаждающую жидкость при первой возможности.
6-38
УХОД ЗА СКУТЕРОМ И ЕГО ХРАНЕНИЕ
Меры предосторожности при обращении с матовой окраской
ПРИМЕЧАНИЕ
Некоторые версии имеют панели, окра­шенные матовой эмалью. Перед чист­кой таких панелей проконсультируйтесь с официальным дилером Yamaha от­носительно правил ухода за ними. Ис­пользование щеток, едких химических соединений и агрессивных чистящих средств для чистки данных панелей мо­жет привести к потере товарного вида. На панели, окрашенные матовой эмалью, не следует наносить защитный воск.
Уход за открытыми агрегатами и поверхностями
Открытая конструкция скутера, открывая взору привлекательные технические эле­менты, в то же время делает его более уязвимым. Ржавчина и коррозия могут развиваться даже при использовании вы­сококачественных компонентов. Покрытая ржавчиной выхлопная труба может остать­ся незамеченной на автомобиле, однако она разрушает целостное впечатление от скутера. Регулярный и должный уход не только связан с условиями предоставления гарантии, но также поддерживает скутер в привлекательном виде, продлевает срок его службы и оптимизирует его характери­стики.
Перед чисткой
1. После остывания двигателя закройте выходные отверстия выхлопных труб пластиковыми пакетами.
2. Убедитесь в плотном прилегании всех пробок и крышек, а также всех электри­ческих разъёмов и соединителей, вклю­чая наконечники свечей зажигания.
3. Удалите стойкие загрязнения, такие как нагар масла на картере, сред­ством для их удаления и щёткой, но никогда не применяйте такие сред­ства на поверхностях уплотнений, прокладок и осях колёс. Всегда смы­вайте грязь и чистящее средство во­дой.
Очистка
ПРИМЕЧАНИЕ
Исключите применение сильнодей- ствующих кислотных очистителей колёс, особенно на спицованных ко­лёсах. Если такие средства всё же применяются для выведения трудно­удалимых загрязнений, не оставляй­те очиститель на очищаемой поверх­ности дольше, чем это предписывает инструкция. При этом, тщательно промойте место очистки водой, не­медленно просушите и распылите противокоррозионный аэрозоль. Неправильно проведённая чистка
деталей из пластика (таких как ве­трозащитные щитки, кожухи, пане­ли и т.д.) и глушителей может при­вести к их повреждению. Для чистки пластиков пользуйтесь только мяг­кой чистой материей (или губкой), смоченной водой. Однако если глу­шители не могут быть полностью очищены при помощи воды, допу­скается применение водного рас­твора мягкодействующего моющего средства. После мытья тщятельно смойте остатки моющего средства, иначе оно может вызвать поврежде­ние пластиковых деталей.
7
7-1
УХОД ЗА СКУТЕРОМ И ЕГО ХРАНЕНИЕ
7
Не используйте никакие едкие хими- ческие продукты на деталях из пла­стика. Исключите использование ткани или губки, контактировавших с сильными или абразивными чистя­щими веществами, растворителем или разбавителем, топливом (бен­зином), преобразователями или ин­гибиторами ржавчины, тормозной жидкостью или электролитом.
Не используйте мойки высокого дав­ления и парогенераторы поскольку они вызывают просачивание воды и разрушения в следующих зонах: уплотнения (подшипников колёс и маятникого рычага, вилки и тормо­зов), электрические компоненты (разъёмы, соединители, приборы индикации и освещения, переклю­чатели), сапуны и вентиляционные отверстия. Для скутеров, оснащённых ветроза- щитными щитками: Не используйте сильнодействующие очистители или жёсткие губки, поскольку они образуют помутнение и царапины на поверхности. Некоторые чистя­щие составы для пластиков могут оставлять царапины на поверхности ветрозащитных щитков. Проверьте действие продукта на небольшом незаметном участке ветрозащитного щитка, чтобы убе­диться, что он не оставляет никаких следов. Если ветрозащитный щиток
поцарапан, используйте качествен­ные составы для полировки пласти­ков после мытья.
После обычного использования Удалите загрязнения тёплой водой, мягко­действующим моющим средством и чистой мягкой губкой, а затем хорошо сполосните чистой водой. В труднодосягаемых местах воспользуйтесь зубной щёткой или щёткой для мытья бутылок. Стойкие загрязнения и следы насекомых легче удаляются, если поверхность покрыть перед очисткой на не­сколько минут влажной тканью.
После езды в дождь, вблизи моря и на об­рабатываемых солью дорогах Поскольку морская соль или соль, которой обрабатываются дороги в зимний период, в комбинации с водой вызывают сильнейшую коррозию, после каждой поездки в дождь, вблизи моря и на обрабатываемых солью дорогах выполняйте следующую процедуру.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Соль, которой обрабатываются дороги в зимний период, сохраняется там и весной.
1. После охлаждения двигателя, вы­мойте скутер холодной водой с мяг­кодействующим моющим средством.
ПРИМЕЧАНИЕ: Не используйте тё­плую воду, поскольку она усилива­ет коррозионное действие соли.
2. Для предотвращения коррозии рас­пылите противокоррозионный аэро­золь на все металлические поверх­ности, включая хромированные и никелированные.
После чистки
1. Протрите скутер замшей или впиты­вающей тканью.
2. Используйте полироли для хрома, чтобы отполировать хромированные и алюминиевые детали, а также де­тали из нержавеющей стали, включая детали выпускной системы. (Даже изменения цвета деталей выпускной системы из нержавеющей стали, вы­званные воздействием высоких тем­ператур, могут быть устранены поли­ровкой.)
3. Для предотвращения коррозии реко­мендуется распылить противокоррози­онный аэрозоль на все металлические поверхности, включая хромированные и никелированные.
7-2
УХОД ЗА СКУТЕРОМ И ЕГО ХРАНЕНИЕ
4. Используйте аэрозольное масло как универсальный очиститель для устра­нения оставшихся загрязнений.
5. Отретушируйте мелкие повреждения лакокрасочного покрытия, вызванные ударами камней и т.п.
6. Нанесите на все окрашенные поверх­ности слой защитной мастики.
7. Полностью просушите скутер перед постановкой его на хранение или за­чехлением.
ПРЕДОСТЕРЕЖЕНИЕ
Грязь налипшая на тормозные меха­низмы и шины может привести к потере контроля над скутером.
Удостоверьтесь, что на тормозах или шинах отсутствуют следы вос­ка или масла. При необходимости, очистите тормозные диски и колод­ки обычным очистителем тормозных дисков или ацетоном и промойте шины тёплой водой с мягкодейству­ющим моющим средством. Перед началом эксплуатации скуте- ра проверьте его тормозные каче­ства и поведение в поворотах.
ПРИМЕЧАНИЕ
Экономно применяйте аэрозольное масло и воск и тщательно вытрите все излишки. Никогда не применяйте масло или
воск на деталях из пластика и ре­зины, а ухаживайте за ними при по­мощи соответствующих средств по уходу. Исключите применение абразивных полирующих составов, поскольку они постепенно истирают лакокра­сочное покрытие.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Проконсультируйтесь в дилерской ор- ганизации компании YAMAHA по пово­ду применяемых средств по уходу. Мытье мотоцикла, а также езда в дождь или эксплуатация в регионах с влаж­ным климатом может привести к за­потеванию рассеивателя фар. Корот­ковременное включение фар поможет избавится от конденсата на поверхно­сти их рассеивателей.
Хранение
Кратковременное
Всегда храните скутер в холодном сухом месте и, при необходимости защиты от пыли, накройте его чехлом.
ПРИМЕЧАНИЕ
Хранение скутера в плохо прове- триваемом помещении или хране­ние мокрого скутера под брезентом приведет к попаданию воды и влаги на элементы скутера и вызовет кор­розию этих агрегатов. Для предотвращения коррозии из- бегайте сырых подвалов, конюшен (из-за присутствия аммиака) и мест хранения концентрированных хими­катов.
Долговременное
Перед началом длительного хранения ску­тера:
1. Следуйте предписаниям раздела «Уход» настоящего параграфа.
2. Полностью заполните топливный бак и добавьте стабилизатор топлива (при наличии) для предохранения топлив­ного бака и топлива от повреждения.
7
7-3
УХОД ЗА СКУТЕРОМ И ЕГО ХРАНЕНИЕ
7
3. Выполните следующие действия для защиты цилиндров, поршневых колец и т.п. от коррозии. a. Снимите наконечник свечи зажи-
гания и свечу зажигания.
b. Добавьте чайную ложку моторного
масла в гнездо свечи зажигания.
c. Наденьте наконечник свечи за-
жигания на свечу зажигания, а за­тем разместите свечу зажигания на головке цилиндров так, чтобы электроды были замкнуты на «мас­су». (Эта мера ограничит искроо­бразование во время следующей операции).
d. Проверните стартером на не-
сколько оборотов коленчатый вал двигателя. (Это позволит покрыть стенки цилиндров маслом).
e. Снимите наконечник свечи зажига-
ния со свечи,затем установите на место свечу зажигания и наконеч­ник свечи зажигания. ПРЕДУПРЕ-
ЖДЕНИЕ! Обеспечьте надёжное замыкание на «массу» электро­дов свечей зажигания для пре­дотвращения повреждений или ранений при искрообразовании.
4. Смажьте все тросы управления и оси вращения всех рычагов и педалей, а также боковой упор.
5. Проверьте и, при необходимости, от­регулируйте давление воздуха в ши­нах, а затем приподнимите скутер, вывесив оба колеса. Вместо этого допускается проворачивать колёса ежемесячно для предотвращения ухудшения их свойств в одной точке.
6. Для предупреждения попадания внутрь влаги закройте выходное от­верстие глушителя пластиковыми па­кетами.
7. Снимите аккумуляторную батарею и зарядите её. Храните её в прохлад­ном сухом месте и подзаряжайте еже­месячно. Не храните аккумуляторную батарею в излишне холодном или тёплом месте (менее 0°С или более 30°С). Более подробную информацию по хранению аккумуляторной батареи см. на стр. 6-30.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Если требуется ремонт, выполните его до постановки скутера на хранение.
7-4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные размеры:
Габаритная длина: 2230 мм Габаритная ширина: 780 мм Габаритная высота: 1380 мм Высота седла: 760 мм Колёсная база: 1565 мм Дорожный просвет: 120 мм Минимальный радиус поворота: 2600 мм
Масса:
Снаряженная:
220.0 кг
Двигатель:
Тип двигателя: 4-тактный, с верхним расположением двух распределительных валов (DOHC) и жидкостным охлаждением Конфигурация цилиндров: Один наклонённый вперёд цилиндр Рабочий объём: 395 см
3
Диаметр цилиндра х ход поршня: 83,0 x 73,0 мм Степень сжатия: 10,6 Система пуска: Электрический стартер
Система смазки: С «мокрым» картером
Моторное масло:
Тип: SAE 10W-40, SAE 10W-50, SAE 15W-40, SAE 20W-40 или SAE 20W-50
-20 -10 0
SAE 10W-30
20 30
10
SAE 10W-40
SAE 10W-50
SAE 15W-40
SAE 20W-40
SAE 20W-50
40
50 ˚C
Рекомендуемый класс масла: Индекс по API не ниже SG, группа MA по стандарту JASO
Заправочная емкость системы смазки:
Без замены картриджа масляного фильтра: 1,50 л С заменой картриджа масляного фильтра: 1,70 л
Трансмиссионное масло главной передачи:
Тип: Моторное масло SAE 10W-30 тип SE Заправочная емкость: 0,25 л
Система охлаждения:
Заправочная емкость расширительного
бачка (до отметки максимального уровня): 0,32 л Ёмкость радиатора (включая трубопро-
воды): 1,57 л
Воздухоочиститель:
Фильтрующий элемент воздухоочисти-
теля: Бумажный с масляной пропиткой
Топливо:
Рекомендованное топливо: Только неэтилированный бензин. Заправочная емкость топливного бака: 14,0 л
Система впрыска топлива:
Дроссельная заслонка: Идентификационная метка: 5RUG 20
Свечи зажигания:
Производитель/модель: NGK/CR7E Зазор между электродами свечи зажигания:
0.7-0.8 мм
Сцепление:
Тип сцепления: Автоматическое центробежное, сухое Трансмиссия: Первичная понижающая передача: Прямозубая цилиндрическая зубчатая передача Передаточное число моторной передачи: 31/14(2.214) Главная передача: Прямозубая цилиндрическая зубчатая передача Передаточное число главной передачи: 42/14(3.000) Тип трансмиссии: Автоматическая, вариатор
8
8-1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
8
Управление: Автоматическое центробежного типа
Шасси:
Тип рамы: Алюминиевая и стальная рама трубчатого сечения Угол наклона рулевой колонки:
27.00 ° Вылет: 100,0 мм
Передняя шина:
Тип: Бескамерная Размер: 120/80-14 M/C58S Производитель/модель: IRC/MB67 Производитель/модель: DUNLOP/D305FL
Задняя шина:
Тип: Бескамерная Размер: 150/70-13 M/C64S Производитель/модель: IRC/MB67 Производитель/модель: DUNLOP/D305L
Загрузка:
Максимальная нагрузка: 188 кг *(Общая масса водителя, пассажира,
груза и дополнительного оборудования)
Давление воздуха в шинах (измеренное на холодных шинах):
Условия нагружения: 0-90 кг Передняя шина: 200 кПа (2,00 кгс/см2) Задняя шина: 250 кПа (2,50 кгс/см Условия нагружения: 90-188 кг Передняя шина: 200 кПа (2,00 кгс/см2) Задняя шина: 250 кПа (2,50 кгс/см2)
Переднее колесо:
Тип колеса: Литое колесо Размер обода: 14M/CxMT3.00
Заднее колесо:
Тип колеса: Литое колесо Размер обода: 13M/CxMT4.00
Передний тормоз:
Тип: Два дисковых тормоза Управление: Правой рукой Рекомендованная тормозная жидкость: DOT 4
Задний тормоз:
Тип: Однодисковый тормоз
2
)
Управление: Левой рукой Рекомендованная тормозная жидкость: DOT 4
Передняя подвеска:
Тип: Телескопическая вилка Тип пружины/амортизатора: Витая пружина/масляный амортизатор Ход подвески: 120,0 мм
Задняя подвеска:
Тип: Качающийся рычаг Тип пружины/амортизатора: Витая пружина/масляный амортизатор Ход подвески: 104,0 мм
Электрическая система:
Система зажигания: Транзисторная (цифровая) Система зарядки: Магнето переменного тока
Аккумуляторная батарея:
Модель: GT9B-4 Напряжение, ёмкость: 12 В 8,0 А-ч
8-2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Фара:
Тип ламп: Галогенные лампы
Напряжение, мощность Х количество ламп:
Фара: 12 В, 60Вт/55Вт x1 Фара: 12 В, 55Вт x1 Задний фонарь/стоп-сигнал: Светодиод Передние указатели поворота: 12 В, 21,0Вт x2 Вспомогательный свет: 12 В, 21,0Вт x2 Задние указатели поворота: 12 В, 5,0 Вт x 2 Освещение номерного знака: 12 В, 5,0Вт x1 Подсветка приборов: 12 В, 2,0 Вт x 3 Сигнализатор включения дальнего света: 12 В, 1,4,0Вт x1 Индикатор поворотов: 12 В, 1,4 Вт x 2 Сигнализатор неисправности двигателя: 12 В, 1,4,0Вт x1 Индикатор системы иммобилайзера: Светодиод
Плавкие предохранители:
Главный предохранитель: 40,0 А Предохранитель фары: 20,0 А
Предохранитель системы иммобилайзера: 10 А Предохранитель системы зажигания: 10 А Предохранитель вентилятора радиатора: 10 А Предохранитель аварийной сигнализации: 10 А Предохранитель системы впрыска
топлива 10 А Резервный предохранитель: 10 А
8
8-3
ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦА
9
Идентификационные номера
Запишите в выделенных рамками полях дан­ной страницы идентификационные номера ключа и транспортного средства, а также информацию о модели. Эта информация понадобится для заказа запасных частей у дилера компании Yamaha, а также для при­нятия мер в случае кражи мотоцикла.
ИДЕНТИФИКАЦИОННЫЙ НОМЕР КЛЮЧА:
ИДЕНТИФИКАЦИОННЫЙ НОМЕР ТРАНСПОРТНОГО СРЕДСТВА:
ИНФОРМАЦИЯ С ПАСПОРТНОЙ ТАБЛИЧКИ ОБОЗНАЧЕНИЯ МОДЕЛИ:
{
Идентификационный номер ключа
1. Идентификационный номер ключа
2. Ключ перерегистрации кода (красная головка)
3. Стандартные ключи (чёрные головки)
Идентификационный номер ключа выбит на бирке ключа. Впишите этот номер в преду­смотренное место и используйте при зака­зе нового ключа.
Идентификационный номер ТС
1
1. Идентификационный номер ТС
Идентификационный номер транспортного средства выштампован на раме.
ПОЛЕЗНЫЕ ПОДСКАЗКИ
Идентификационный номер транспортного средства используется для идентификации скутера и может быть использован при ре­гистрации скутера в местных органах реги­страции.
z
9-1
Паспортная табличка с обозначением модели
1
1. Паспортная табличка с обозначением модели
Табличка с указанием модели закреплена вну­три заднего багажного отсека (См. стр. 3-17). Перепишите информацию с таблички в со­ответствующую рамку данного Руководства. Эта информация может потребоваться при заказе запасных частей в дилерских органи­зациях компании YAMAHA.
ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦА
9
9-2
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
А
Аккумуляторная батарея ..................6-30
Алгоритм поиска неисправностей .... 6-37
Б
Боковой упор ...................................3-20
В
Воздухоочстители, контрольные патрубки и воздухоочиститель
кожуха клиновидного ремня ............. 6-18
Выключатель аварийной
сигнализации ................................... 3-10
Выключатель двигателя ................... 3-10
Выключатель звукового сигнала ...... 3-10
Выключатель указателей поворота .... 3-9
З
Задний фонарь/стоп-сигнал ............6-33
Зазоры в клапанном механизме ....... 6-21
Замена тормозной жидкости ........... 6-26
Замок зажигания/блокиратор руля ....3-2
И
Идентификационные номера .............9-1
Идентификационный номер ключа ..... 9-1
Идентификационный номер ТС ..........9-1
Индикатор включения дальнего света 3-3 Индикатор системы иммобилайзера . 3-3
Индикаторы и сигнализаторы ............ 3-3
К
Каталитические нейтрализаторы .....3-15
Кнопка помигивания дальним светом 3-9 Кожухи и панели, снятие и установка . 6-7
Колеса ............................................. 6-23
Колёсные подшипники, проверка..... 6-30
Комплект инструментов .....................6-2
Л
Лампа вспомогательного света ........ 6-35
Лампа освещения номерного знака,
замена ............................................. 6-34
Лампа указателей поворота (задних),
замена ............................................. 6-34
Лампа фары, замена ........................ 6-33
М
Меры предосторожности при обращении
с матовой окраской ............................ 7-1
Многофункциональный дисплей ........3-5
Моторное масло и картридж масляного
фильтра ........................................... 6-12
Н
Начало движения ...............................5-2
О
Обкатка двигателя .............................5-4
Отделения для хранения вещей ....... 3-17
Охлаждающая жидкость ................... 6-16
Охранная сигнализация
(дополнительное оборудование) ....... 3-9
П
Паспортная табличка с обозначением
модели .............................................. 9-2
Передние и задние тормозные
колодки, проверка ........................... 6-25
Передний указатель поворота .......... 6-33
Передняя вилка, проверка ............... 6-29
Переключатель дальний/ближний
свет ................................................... 3-9
Периодическое обслуживание
и смазка, интервалы ..........................6-4
Периодическое обслуживание, система контроля токсичности
отработавших газов ...........................6-3
Положение седла водителя,
регулировка ..................................... 3-17
Правила безопасного вождения ......... 1-5
Пробка горловины топливного бака .3-12 Проверка уровня тормозной
жидкости ......................................... 6-25
Пуск ................................................. 3-10
Р
Разгон и снижение скорости ..............5-2
Расположение компонентов............... 2-1
Расход топлива, советы
по снижению ...................................... 5-3
Рукоятка и трос акселератора,
проверка и смазка ........................... 6-27
Рулевое устройство, проверка ......... 6-29
Рулевые переключатели .................... 3-9
Рычаг блокировки заднего
тормоза ........................................... 3-12
Рычаг тормоза, заднего ................... 3-11
Рычаг тормоза, переднего ............... 3-10
Рычаги тормозов, смазка ................. 6-27
С
Сведения о мерах безопасности ........ 1-1
Световые индикаторы указателей
поворота ............................................ 3-3
Свеча зажигания, проверка .............. 6-10
Свободный ход рычагов тормозных
механизмов ..................................... 6-23
Свободный ход троса привода
дроссельной заслонки, проверка ..... 6-20
Сигнализатор неисправности
двигателя...........................................3-3
Сиденья ........................................... 3-15
Система иммобилайзера ...................3-1
Система отключения зажигания ....... 3-20
Спидометр .........................................3-4
Стоянка ..............................................5-4
Т
Тахометр ...........................................3-4
Технические характеристики ............. 8-1
Топливо ........................................... 3-13
Торможение ....................................... 5-3
Трансмиссионное масло главной
передачи ......................................... 6-15
Трос рычага блокировки заднего
тормоза, регулировка ......................6-24
Тросы, проверка и смазка ................6-27
У
Узел амортизатора, регулировка ..... 3-19
Устранение неисправностей ............ 6-35
Уход за открытыми агрегатами и
поверхностями .................................. 7-1
Х
Хранение ........................................... 7-3
Ц
Центральный и боковой упоры,
проверка и смазка ........................... 6-28
Ш
Шины ............................................... 6-21
Э
Электрические плавкие
предохранители, замена .................. 6-31
АЛФАВИТНЫЙ УКАЗАТЕЛЬ
YAMAHA MOTOR CO., LTD.YAMAHA MOTOR CO., LTD.
Loading...
